CITROEN DS4 2016 Priručnik (in Serbian)

249
DS4_sr_Chap09_info-pratiques_ed03-2015

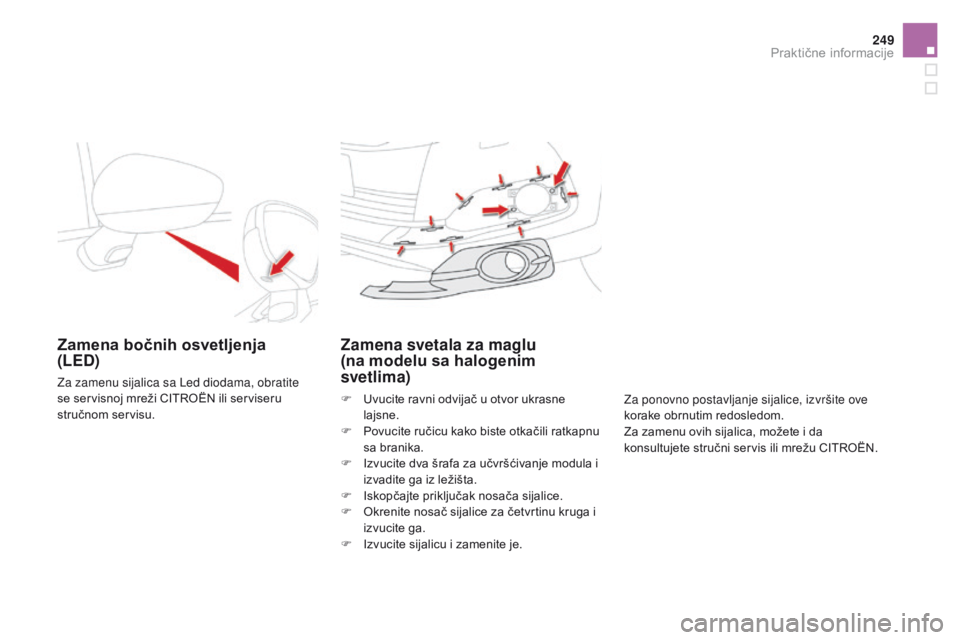

Zamena bočnih osvetljenja
(LED)
Za zamenu sijalica sa Led diodama, obratite
se servisnoj mreži CITROËN ili serviseru
stručnom servisu.
Zamena svetala za maglu
(na modelu sa halogenim
svetlima)
F Uvucite ravni odvijač u otvor ukrasne lajsne.
F

P
ovucite ručicu kako biste otkačili ratkapnu
sa branika.
F

I
zvucite dva šrafa za učvršćivanje modula i
izvadite ga iz ležišta.
F

I
skopčajte priključak nosača sijalice.
F

O
krenite nosač sijalice za četvrtinu kruga i
izvucite ga.
F

I
zvucite sijalicu i zamenite je. Za ponovno postavljanje sijalice, izvršite ove
korake obrnutim redosledom.
Za zamenu ovih sijalica, možete i da
konsultujete stručni servis ili mrežu CITROËN.
Praktične informacije

DS4_sr_Chap09_info-pratiques_ed03-2015

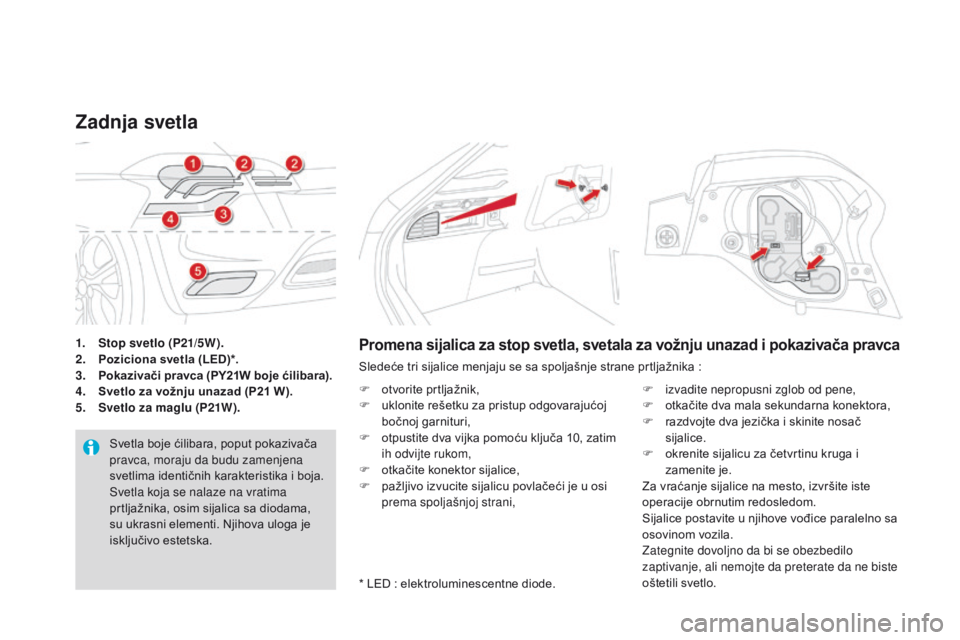

1. Stop svetlo (P21/5W).
2. Poziciona svetla (LED)*.
3.
P

okazivači pravca (PY21W boje ćilibara).
4.
S

vetlo za vožnju unazad (P21 W).
5.
S

vetlo za maglu (P21W).
Zadnja svetla
Svetla boje ćilibara, poput pokazivača
pravca, moraju da budu zamenjena
svetlima identičnih karakteristika i boja.
Svetla koja se nalaze na vratima
prtljažnika, osim sijalica sa diodama,
su ukrasni elementi. Njihova uloga je
isključivo estetska.
Promena sijalica za stop svetla, svetala za vožnju unazad i pokazivača pravca
Sledeće tri sijalice menjaju se sa spoljašnje strane prtljažnika :
F
o
tvorite prtljažnik,
F

u
klonite rešetku za pristup odgovarajućoj
bočnoj garnituri,
F

o
tpustite dva vijka pomoću ključa 10, zatim
ih odvijte rukom,
F

o
tkačite konektor sijalice,
F

p
ažljivo izvucite sijalicu povlačeći je u osi
prema spoljašnjoj strani, F

i
zvadite nepropusni zglob od pene,
F

o
tkačite dva mala sekundarna konektora,
F

r
azdvojte dva jezička i skinite nosač
sijalice.
F

o
krenite sijalicu za četvrtinu kruga i
zamenite je.
Za vraćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
Sijalice postavite u njihove vođice paralelno sa
osovinom vozila.
Zategnite dovoljno da bi se obezbedilo
zaptivanje, ali nemojte da preterate da ne biste
oštetili svetlo.
* LED
: elektroluminescentne diode.

251
DS4_sr_Chap09_info-pratiques_ed03-2015

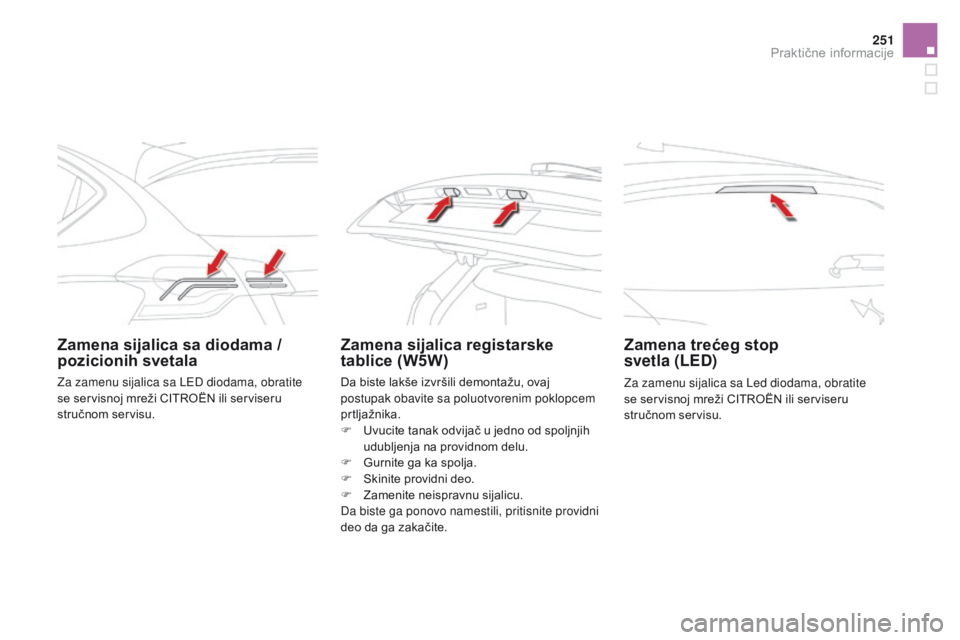

Zamena sijalica sa diodama /
pozicionih svetalaZamena sijalica registarske
tablice (W5W)Zamena trećeg stop
svetla (LED)
Za zamenu sijalica sa Led diodama, obratite
se servisnoj mreži CITROËN ili serviseru
stručnom servisu.
Za zamenu sijalica sa LED diodama, obratite
se servisnoj mreži CITROËN ili serviseru
stručnom servisu.
Da biste lakše izvršili demontažu, ovaj
postupak obavite sa poluotvorenim poklopcem
prtljažnika.
F

U

vucite tanak odvijač u jedno od spoljnjih
udubljenja na providnom delu.
F

G

urnite ga ka spolja.
F

S

kinite providni deo.
F

Z

amenite neispravnu sijalicu.
Da biste ga ponovo namestili, pritisnite providni
deo da ga zakačite.
Praktične informacije

DS4_sr_Chap09_info-pratiques_ed03-2015

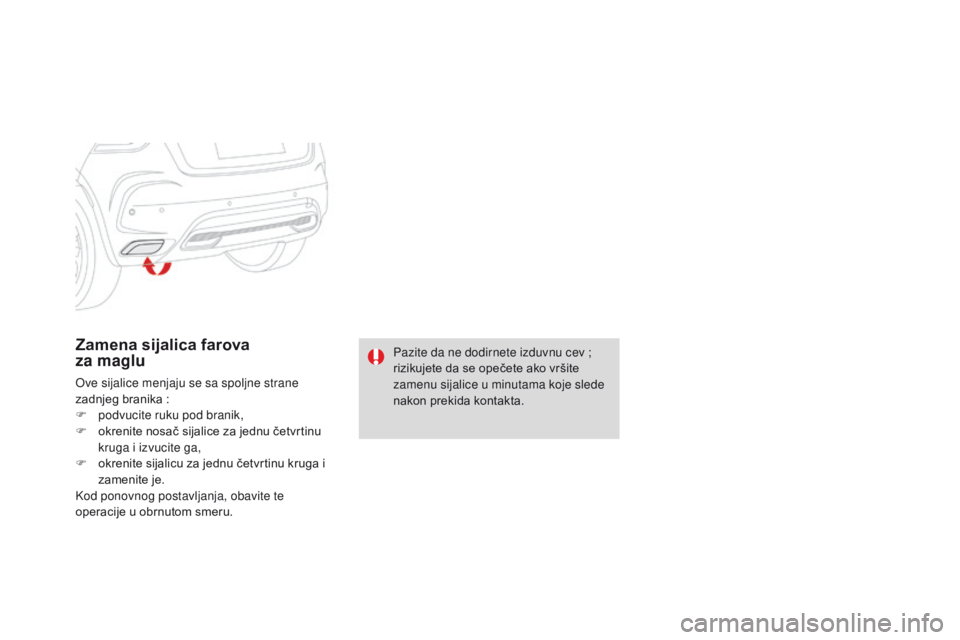

Zamena sijalica farova
za maglu
Ove sijalice menjaju se sa spoljne strane
zadnjeg branika :
F

p
odvucite ruku pod branik,
F

o
krenite nosač sijalice za jednu četvrtinu
kruga i izvucite ga,
F

o
krenite sijalicu za jednu četvrtinu kruga i
zamenite je.
Kod ponovnog postavljanja, obavite te
operacije u obrnutom smeru. Pazite da ne dodirnete izduvnu cev
;
rizikujete da se opečete ako vršite
zamenu sijalice u minutama koje slede
nakon prekida kontakta.

253
DS4_sr_Chap09_info-pratiques_ed03-2015

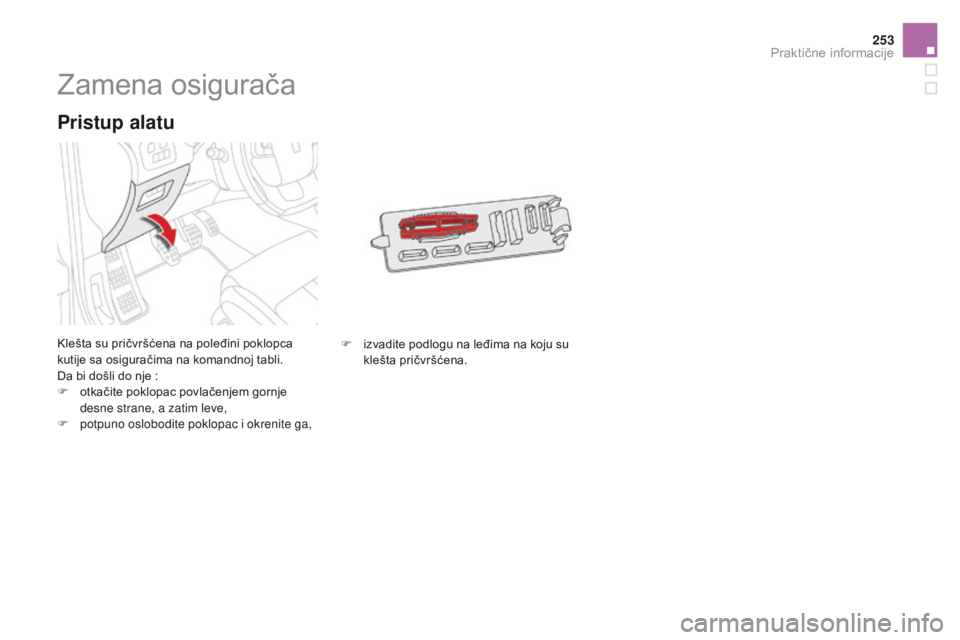

Zamena osigurača
Klešta su pričvršćena na poleđini poklopca
kutije sa osiguračima na komandnoj tabli.
Da bi došli do nje :
F

o
tkačite poklopac povlačenjem gornje
desne strane, a zatim leve,
F

p
otpuno oslobodite poklopac i okrenite ga,
Pristup alatu
F izvadite podlogu na leđima na koju su klešta pričvršćena.
Praktične informacije

DS4_sr_Chap09_info-pratiques_ed03-2015
Instalacija dodatnih
električnih uređaja
Električno kolo vašeg vozila odgovara
serijskoj i dodatnoj opremi vašeg vozila.
Pre instaliranja druge opreme ili
dodatnih električnih uređaja na vozilu,
konsultujte stručni servis ili mrežu
CITROËN.
CITROËN odbija svaku odgovornost
za troškove nastale zbog popravke
vašeg vozila ili za kvar koji je nastao
zbog ugrađivanja dodatne opreme
koju CITROËN nije ni isporučio ni
preporučio, a koja nije instalirana
prema propisima, a posebno kada
potrošnja ugrađene opreme prelazi
10 miliampera.

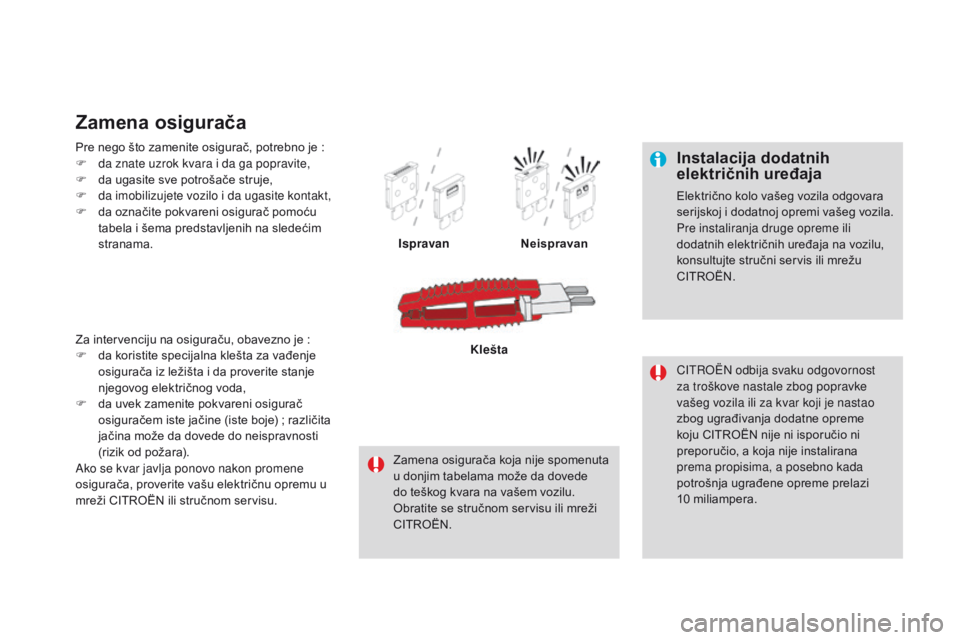

Pre nego što zamenite osigurač, potrebno je

:
F

d

a znate uzrok kvara i da ga popravite,
F

d

a ugasite sve potrošače struje,
F
da
imobilizujete vozilo i da ugasite kontakt,
F
d
a označite pokvareni osigurač pomoću
tabela i šema predstavljenih na sledećim
stranama.
Zamena osigurača
Ispravanne ispravan
Zamena osigurača koja nije spomenuta
u donjim tabelama može da dovede
do teškog kvara na vašem vozilu.
Obratite se stručnom servisu ili mreži
CITROËN. Klešta
Za intervenciju na osiguraču, obavezno je

:
F

d

a koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda,
F

d

a uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje)

; različita
jačina može da dovede do neispravnosti
(rizik od požara).
Ako se kvar javlja ponovo nakon promene
osigurača, proverite vašu električnu opremu u
mreži CITROËN ili stručnom servisu.

255
DS4_sr_Chap09_info-pratiques_ed03-2015

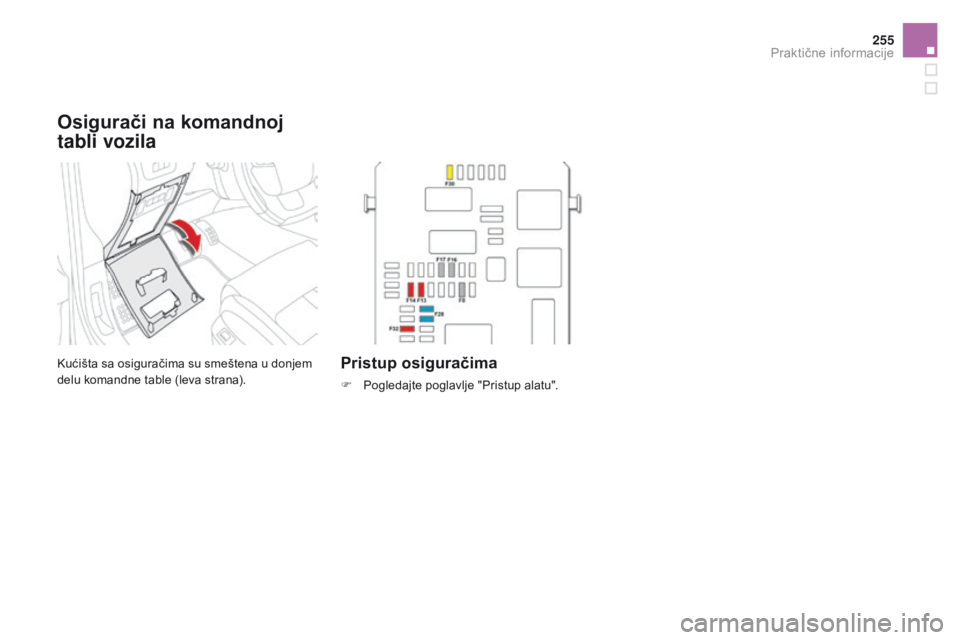

osigurači na komandnoj
tabli vozila
Kućišta sa osiguračima su smeštena u donjem
delu komandne table (leva strana).Pristup osiguračima
F Pogledajte poglavlje "Pristup alatu".
Praktične informacije

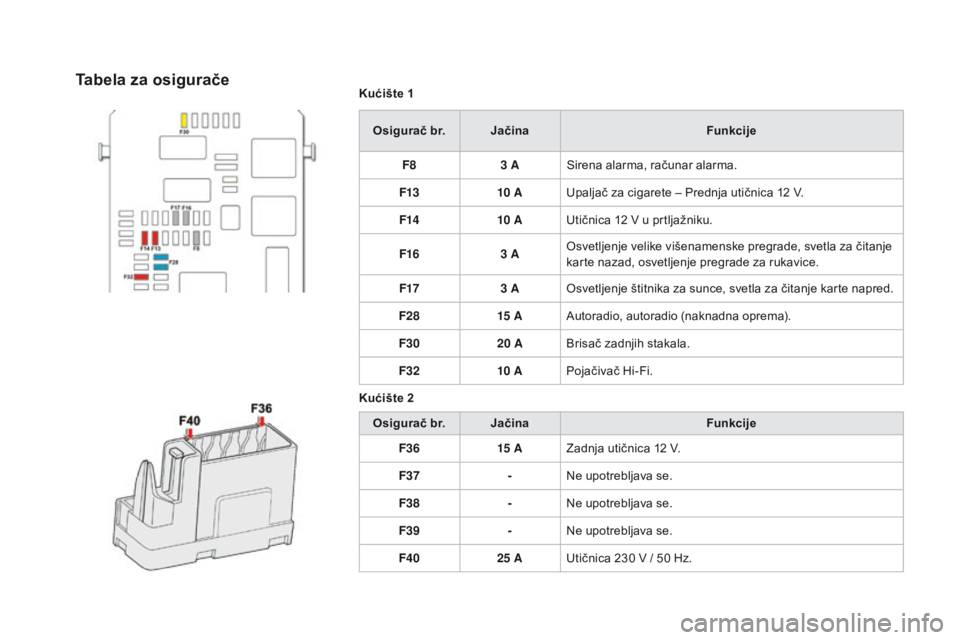

DS4_sr_Chap09_info-pratiques_ed03-2015
kućište 1
os
igurač br.
jač
ina Funkcije
F8 3 ASirena alarma, računar alarma.
F13 10 AUpaljač za cigarete – Prednja utičnica 12 V.
F14 10 AUtičnica 12 V u prtljažniku.
F16 3 AOsvetljenje velike višenamenske pregrade, svetla za čitanje
karte nazad, osvetljenje pregrade za rukavice.
F17 3 AOsvetljenje štitnika za sunce, svetla za čitanje karte napred.
F28 15 AAutoradio, autoradio (naknadna oprema).
F30 20 ABrisač zadnjih stakala.
F32 10 APojačivač Hi-Fi.
k

ućište 2
os

igurač br.
jač
ina Funkcije
F36 15 AZadnja utičnica 12 V.
F37 -Ne upotrebljava se.
F38 -Ne upotrebljava se.
F39 -Ne upotrebljava se.
F40 25 AUtičnica 230 V / 50 Hz.Tabela za osigurače

257
DS4_sr_Chap09_info-pratiques_ed03-2015

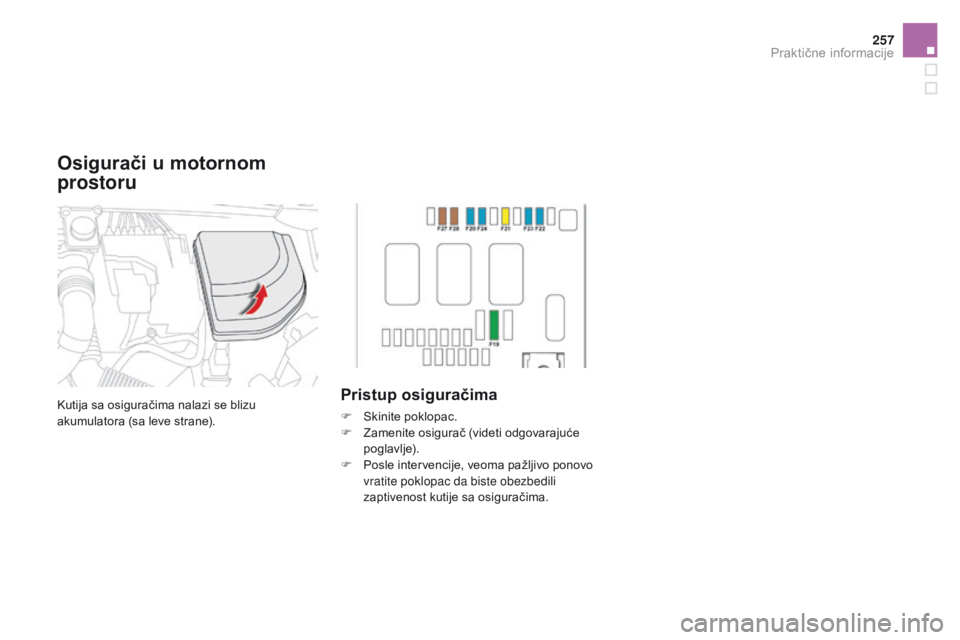

Kutija sa osiguračima nalazi se blizu
akumulatora (sa leve strane).Pristup osiguračima
F Skinite poklopac.
F Z amenite osigurač (videti odgovarajuće
p o g l av l j e).
F

P
osle intervencije, veoma pažljivo ponovo
vratite poklopac da biste obezbedili
zaptivenost kutije sa osiguračima.
osigurači u motornom
prostoru
Praktične informacije

DS4_sr_Chap09_info-pratiques_ed03-2015

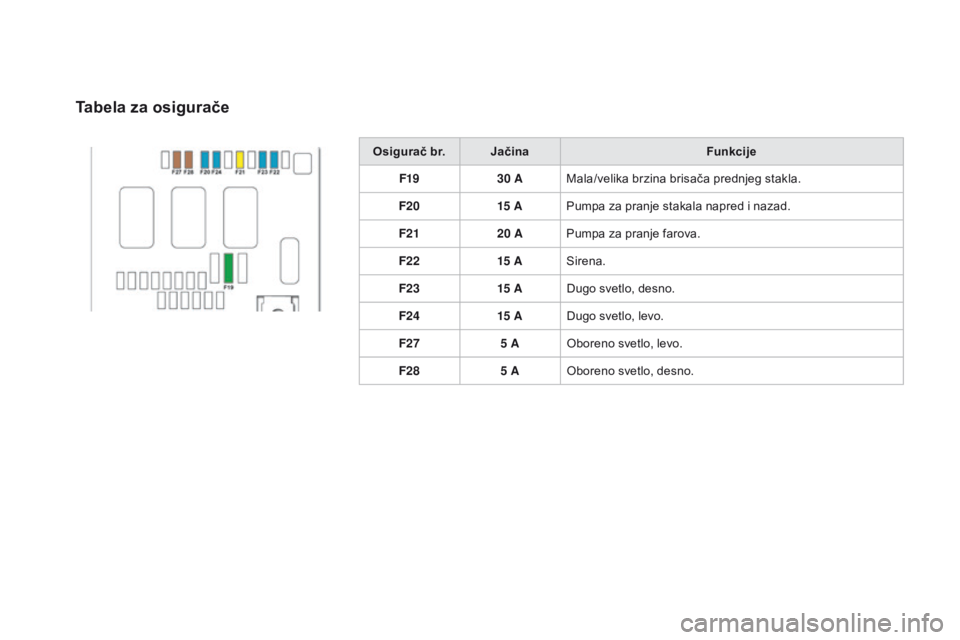

osigurač br.jačina Funkcije
F19 30 AMala/velika brzina brisača prednjeg stakla.
F20 15 APumpa za pranje stakala napred i nazad.
F21 20 APumpa za pranje farova.
F22 15 ASirena.
F23 15 ADugo svetlo, desno.
F24 15 ADugo svetlo, levo.
F27 5 AOboreno svetlo, levo.
F28 5 AOboreno svetlo, desno.
Tabela za osigurače
