CITROEN DS4 2016 Upute Za Rukovanje (in Croatian)

99
DS4_hr_Chap03_confort_ed03-2015

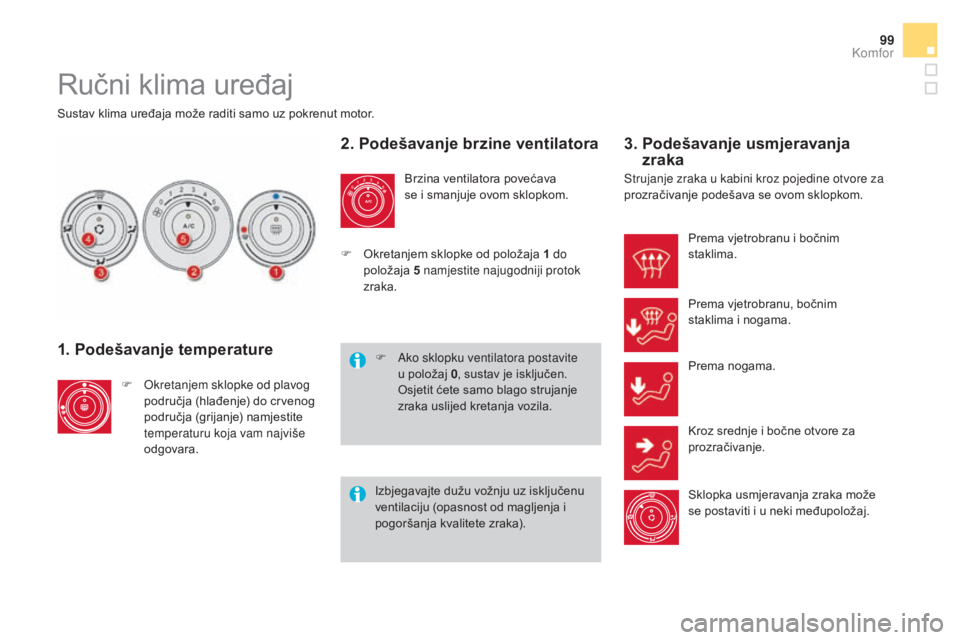

Ručni klima uređaj
Sustav klima uređaja može raditi samo uz pokrenut motor.
1. Podešavanje temperature
F Okretanjem sklopke od plavog područja (hlađenje) do crvenog
područja (grijanje) namjestite
temperaturu koja vam najviše
odgovara.
2. Podešavanje brzine ventilatora
Brzina ventilatora povećava
se i smanjuje ovom sklopkom.
3. Podešavanje usmjeravanja zraka
Strujanje zraka u kabini kroz pojedine otvore za
prozračivanje podešava se ovom sklopkom.
F

A

ko sklopku ventilatora postavite
u položaj 0 , sustav je isključen.
Osjetit ćete samo blago strujanje
zraka uslijed kretanja vozila.
F

O

kretanjem sklopke od položaja 1

do
položaja 5

namjestite najugodniji protok
zraka. Prema vjetrobranu i bočnim
staklima.
Prema vjetrobranu, bočnim
staklima i nogama.
Prema nogama.
Kroz srednje i bočne otvore za
prozračivanje.
Sklopka usmjeravanja zraka može
se postaviti i u neki međupoložaj.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
Komfor

DS4_hr_Chap03_confort_ed03-2015

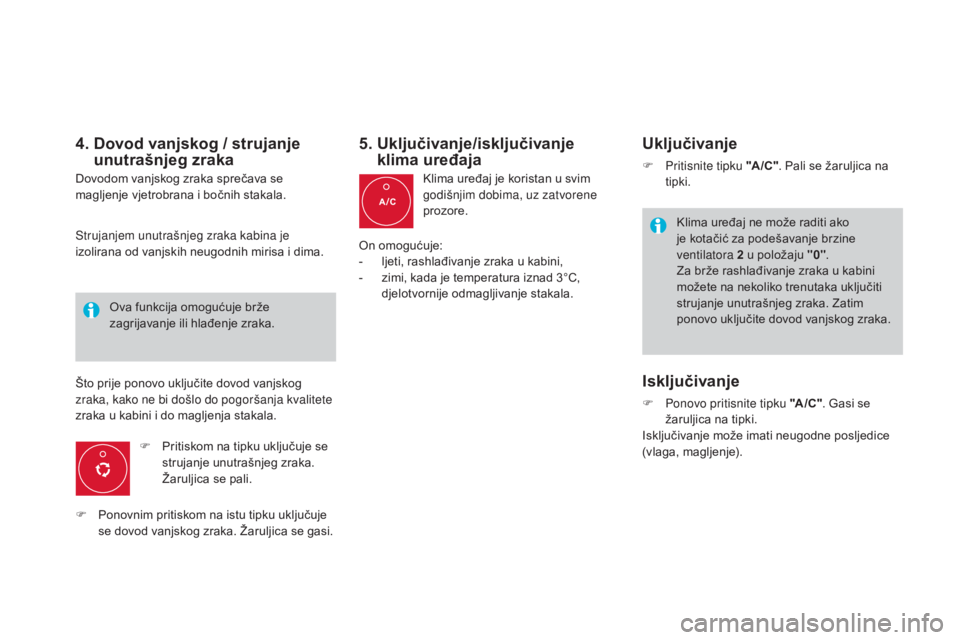

4. Dovod vanjskog / strujanje unutrašnjeg zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
F

P
ritiskom na tipku uključuje se
strujanje unutrašnjeg zraka.
Žaruljica se pali.
Ova funkcija omogućuje brže
zagrijavanje ili hlađenje zraka.
5. Uključivanje/isključivanje
klima uređaja
Klima uređaj je koristan u svim
godišnjim dobima, uz zatvorene
prozore.
Uključivanje
F Pritisnite tipku "A /C " . Pali se žaruljica na
tipki.
Klima uređaj ne može raditi ako
je kotačić za podešavanje brzine
ventilatora 2
u položaju "0".
Za brže rashlađivanje zraka u kabini
možete na nekoliko trenutaka uključiti
strujanje unutrašnjeg zraka. Zatim
ponovo uključite dovod vanjskog zraka.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i dima.
Što prije ponovo uključite dovod vanjskog
zraka, kako ne bi došlo do pogoršanja kvalitete
zraka u kabini i do magljenja stakala.
F

P

onovnim pritiskom na istu tipku uključuje
se dovod vanjskog zraka. Žaruljica se gasi. On omogućuje:
-

l

jeti, rashlađivanje zraka u kabini,
-

z

imi, kada je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
Isključivanje
F Ponovo pritisnite tipku "A /C " . Gasi se
žaruljica na tipki.
Isključivanje može imati neugodne posljedice
(vlaga, magljenje).

101
DS4_hr_Chap03_confort_ed03-2015

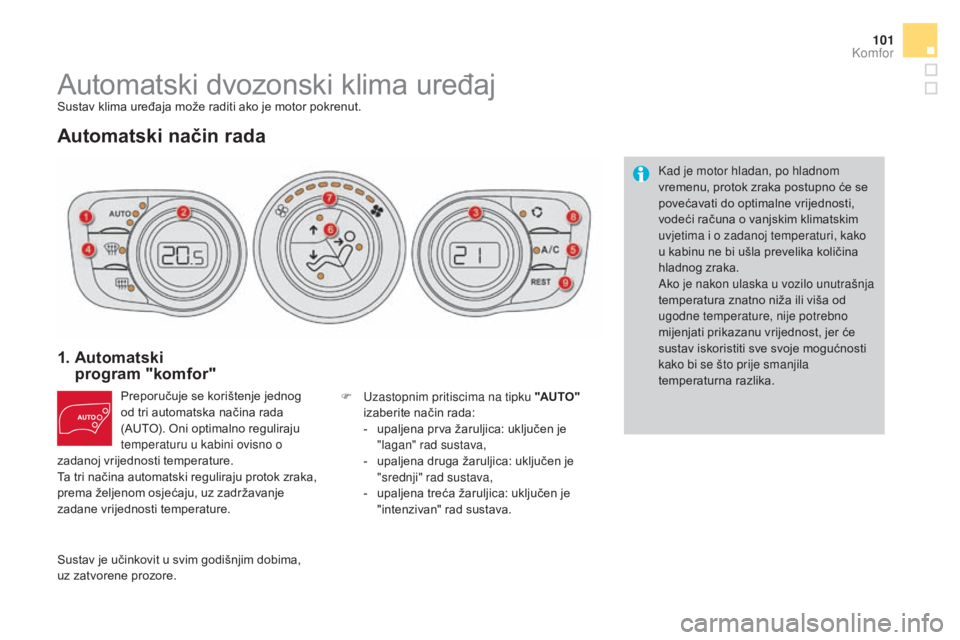

Automatski dvozonski klima uređajSustav klima uređaja može raditi ako je motor pokrenut.
Automatski način rada
1. Automatski program "komfor"
Preporučuje se korištenje jednog
od tri automatska načina rada
(AUTO). Oni optimalno reguliraju
temperaturu u kabini ovisno o
zadanoj vrijednosti temperature.
Ta tri načina automatski reguliraju protok zraka,
prema željenom osjećaju, uz zadržavanje
zadane vrijednosti temperature. F
U zastopnim pritiscima na tipku "AUTO"
izaberite način rada:
-

u
paljena prva žaruljica: uključen je
"lagan" rad sustava,
-

u
paljena druga žaruljica: uključen je
"srednji" rad sustava,
-

u
paljena treća žaruljica: uključen je
"intenzivan" rad sustava. Kad je motor hladan, po hladnom
vremenu, protok zraka postupno će se
povećavati do optimalne vrijednosti,
vodeći računa o vanjskim klimatskim
uvjetima i o zadanoj temperaturi, kako
u kabinu ne bi ušla prevelika količina
hladnog zraka.
Ako je nakon ulaska u vozilo unutrašnja
temperatura znatno niža ili viša od
ugodne temperature, nije potrebno
mijenjati prikazanu vrijednost, jer će
sustav iskoristiti sve svoje mogućnosti
kako bi se što prije smanjila
temperaturna razlika.
Sustav je učinkovit u svim godišnjim dobima,
uz zatvorene prozore.
Komfor

DS4_hr_Chap03_confort_ed03-2015

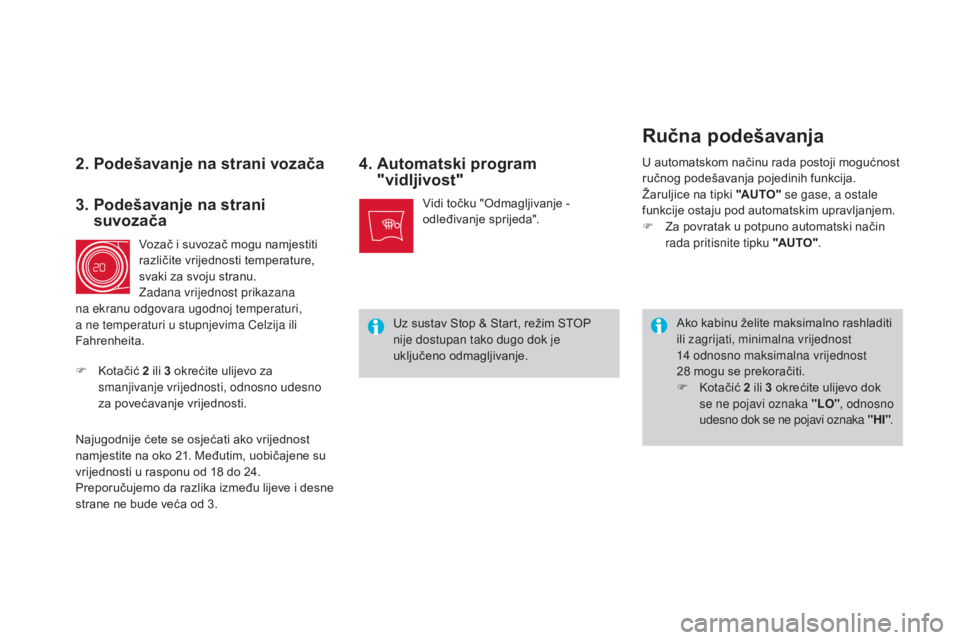

2. Podešavanje na strani vozača 4. A utomatski program
"vidljivost"
Ako kabinu želite maksimalno rashladiti
ili zagrijati, minimalna vrijednost
14
odnosno maksimalna vrijednost
28
mogu se prekoračiti.
F

Ko
tačić 2
ili 3 okrećite ulijevo dok
se ne pojavi oznaka "LO", odnosno
udesno dok se ne pojavi oznaka "HI" .
Vidi točku "Odmagljivanje -
odleđivanje sprijeda".
3. Podešavanje na strani
suvozača
Vozač i suvozač mogu namjestiti
različite vrijednosti temperature,
svaki za svoju stranu.
Zadana vrijednost prikazana
na ekranu odgovara ugodnoj temperaturi,
a ne temperaturi u stupnjevima Celzija ili
Fahrenheita.
F

Ko

tačić 2
ili 3 okrećite ulijevo za
smanjivanje vrijednosti, odnosno udesno
za povećavanje vrijednosti.
Najugodnije ćete se osjećati ako vrijednost
namjestite na oko 21. Međutim, uobičajene su
vrijednosti u rasponu od 18
do 24.
Preporučujemo da razlika između lijeve i desne
strane ne bude veća od 3.
Ručna podešavanja
U automatskom načinu rada postoji mogućnost
ručnog podešavanja pojedinih funkcija.
Žaruljice na tipki "AUTO" se gase, a ostale
funkcije ostaju pod automatskim upravljanjem.
F

Z
a povratak u potpuno automatski način
rada pritisnite tipku "AUTO" .
Uz sustav Stop & Start, režim STOP
nije dostupan tako dugo dok je
uključeno odmagljivanje.

103
DS4_hr_Chap03_confort_ed03-2015

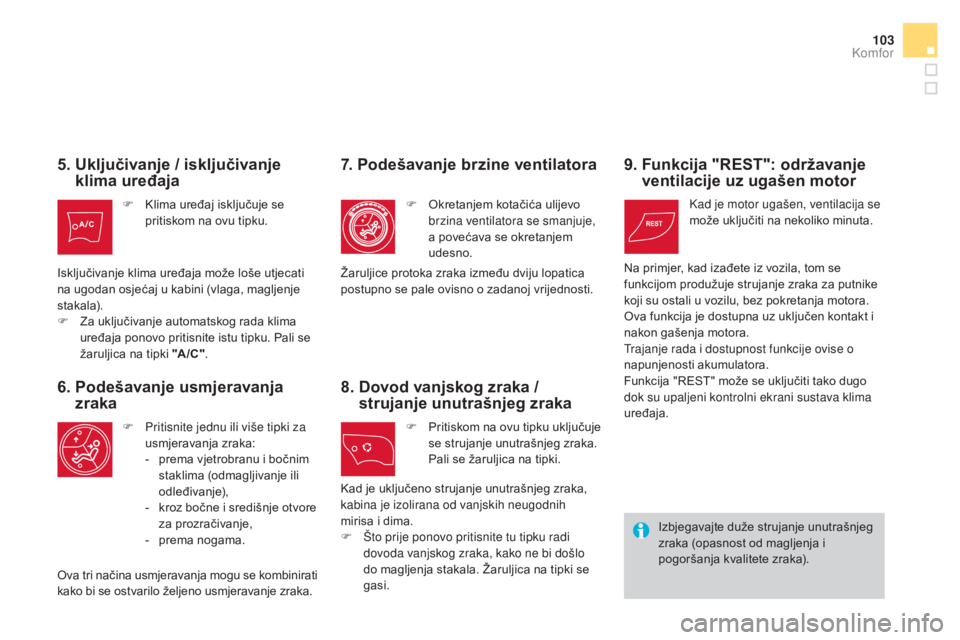

5. Uključivanje / isključivanje klima uređaja
F Klima uređaj isključuje se
pritiskom na ovu tipku.
Isključivanje klima uređaja može loše utjecati
na ugodan osjećaj u kabini (vlaga, magljenje
stakala).
F

Z

a uključivanje automatskog rada klima
uređaja ponovo pritisnite istu tipku. Pali se
žaruljica na tipki "A /C " .
6. Podešavanje usmjeravanja
zraka
F Pritisnite jednu ili više tipki za
usmjeravanja zraka:
-

p
rema vjetrobranu i bočnim
staklima (odmagljivanje ili
odleđivanje),
-

k
roz bočne i središnje otvore
za prozračivanje,
-
p

rema nogama.
Ova tri načina usmjeravanja mogu se kombinirati
kako bi se ostvarilo željeno usmjeravanje zraka.
7. Podešavanje brzine ventilatora
F Okretanjem kotačića ulijevo brzina ventilatora se smanjuje,
a povećava se okretanjem
udesno.
8. Dovod vanjskog zraka / strujanje unutrašnjeg zraka
F Pritiskom na ovu tipku uključuje
se strujanje unutrašnjeg zraka.
Pali se žaruljica na tipki.
Žaruljice protoka zraka između dviju lopatica
postupno se pale ovisno o zadanoj vrijednosti.
9. Funkcija "REST": održavanje
ventilacije uz ugašen motor
Kad je motor ugašen, ventilacija se
može uključiti na nekoliko minuta.
Kad je uključeno strujanje unutrašnjeg zraka,
kabina je izolirana od vanjskih neugodnih
mirisa i dima.
F

Š

to prije ponovo pritisnite tu tipku radi
dovoda vanjskog zraka, kako ne bi došlo
do magljenja stakala. Žaruljica na tipki se
gasi. Na primjer, kad izađete iz vozila, tom se
funkcijom produžuje strujanje zraka za putnike
koji su ostali u vozilu, bez pokretanja motora.
Ova funkcija je dostupna uz uključen kontakt i
nakon gašenja motora.
Trajanje rada i dostupnost funkcije ovise o
napunjenosti akumulatora.
Funkcija "REST" može se uključiti tako dugo
dok su upaljeni kontrolni ekrani sustava klima
uređaja.
Izbjegavajte duže strujanje unutrašnjeg
zraka (opasnost od magljenja i
pogoršanja kvalitete zraka).
Komfor

DS4_hr_Chap03_confort_ed03-2015

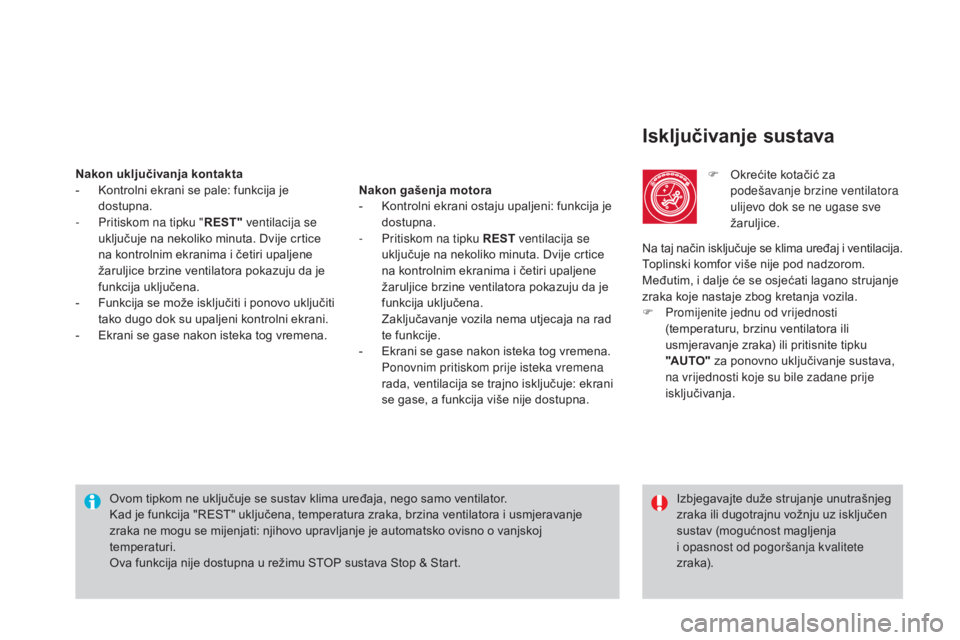

Isključivanje sustava
F Okrećite kotačić za podešavanje brzine ventilatora
ulijevo dok se ne ugase sve
žaruljice.
Ovom tipkom ne uključuje se sustav klima uređaja, nego samo ventilator.
Kad je funkcija "REST" uključena, temperatura zraka, brzina ventilatora i usmjeravanje
zraka ne mogu se mijenjati: njihovo upravljanje je automatsko ovisno o vanjskoj
temperaturi.
Ova funkcija nije dostupna u režimu STOP sustava Stop & Start. Izbjegavajte duže strujanje unutrašnjeg
zraka ili dugotrajnu vožnju uz isključen
sustav (mogućnost magljenja
i opasnost od pogoršanja kvalitete
zraka).na
kon uključivanja kontakta
-
K
ontrolni ekrani se pale: funkcija je
dostupna.
-

P

ritiskom na tipku " REST" ventilacija se
uključuje na nekoliko minuta. Dvije crtice
na kontrolnim ekranima i četiri upaljene
žaruljice brzine ventilatora pokazuju da je
funkcija uključena.
-

F

unkcija se može isključiti i ponovo uključiti
tako dugo dok su upaljeni kontrolni ekrani.
-

E

krani se gase nakon isteka tog vremena.na
kon gašenja motora
-

K

ontrolni ekrani ostaju upaljeni: funkcija je
dostupna.
-

P

ritiskom na tipku REST ventilacija se
uključuje na nekoliko minuta. Dvije crtice
na kontrolnim ekranima i četiri upaljene
žaruljice brzine ventilatora pokazuju da je
funkcija uključena.
Z

aključavanje vozila nema utjecaja na rad
te funkcije.
-

E

krani se gase nakon isteka tog vremena.
P

onovnim pritiskom prije isteka vremena
rada, ventilacija se trajno isključuje: ekrani
se gase, a funkcija više nije dostupna. Na taj način isključuje se klima uređaj i ventilacija.
Toplinski komfor više nije pod nadzorom.
Međutim, i dalje će se osjećati lagano strujanje
zraka koje nastaje zbog kretanja vozila.
F

P

romijenite jednu od vrijednosti
(temperaturu, brzinu ventilatora ili
usmjeravanje zraka) ili pritisnite tipku
"AUTO" za ponovno uključivanje sustava,
na vrijednosti koje su bile zadane prije
isključivanja.

105
DS4_hr_Chap03_confort_ed03-2015

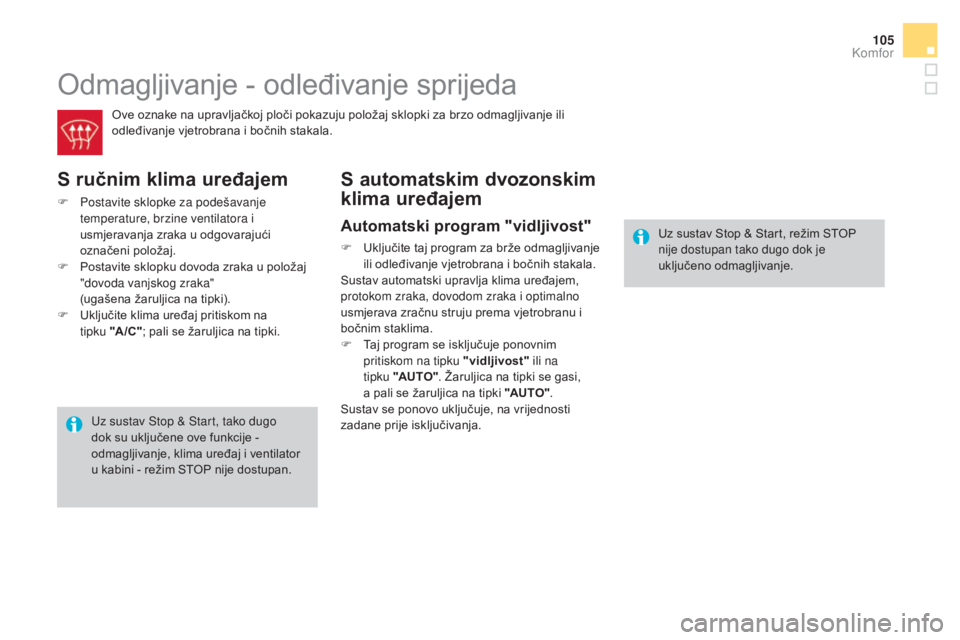

Odmagljivanje - odleđivanje sprijeda
Ove oznake na upravljačkoj ploči pokazuju položaj sklopki za brzo odmagljivanje ili
odleđivanje vjetrobrana i bočnih stakala.
S ručnim klima uređajem
F Postavite sklopke za podešavanje temperature, brzine ventilatora i
usmjeravanja zraka u odgovarajući
označeni položaj.
F

P
ostavite sklopku dovoda zraka u položaj
"dovoda vanjskog zraka"
(

ugašena žaruljica na tipki).
F

U
ključite klima uređaj pritiskom na
tipku "A /C " ; pali se žaruljica na tipki.
S automatskim dvozonskim
klima uređajem
Uz sustav Stop & Start, tako dugo
dok su uključene ove funkcije -
odmagljivanje, klima uređaj i ventilator
u kabini - režim STOP nije dostupan.
Automatski program "vidljivost"
F Uključite taj program za brže odmagljivanje
ili odleđivanje vjetrobrana i bočnih stakala.
Sustav automatski upravlja klima uređajem,
protokom zraka, dovodom zraka i optimalno
usmjerava zračnu struju prema vjetrobranu i
bočnim staklima.
F

T
aj program se isključuje ponovnim
pritiskom na tipku "vidljivost" ili na
tipku
"AUTO". Žaruljica na tipki se gasi,
a
pali se žaruljica na tipki "AUTO" .
Sustav se ponovo uključuje, na vrijednosti
zadane prije isključivanja. Uz sustav Stop & Start, režim STOP
nije dostupan tako dugo dok je
uključeno odmagljivanje.
Komfor

DS4_hr_Chap03_confort_ed03-2015
Odmagljivanje - Odleđivanje stražnjeg stakla
Tipka za uključivanje grijača nalazi se na upravljačkoj ploči klima uređaja.
Uključivanje
Grijač stražnjeg stakla može raditi samo uz
pokrenut motor.
F
P
ritisnite ovu tipku za uključivanje grijača
stražnjeg stakla i, ovisno o izvedbi, grijača
vanjskih retrovizora. Pali se žaruljica na
tipki.
Isključivanje
Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje.
F

G
rijači se mogu isključiti i prije
automatskog isključivanja, ponovnim
pritiskom na istu tipku. Žaruljica na tipki se
gasi. F
G rijače stražnjeg stakla i vanjskih
retrovizora isključite čim vam
više nisu potrebni, jer se manjom
potrošnjom struje smanjuje
i potrošnja goriva.

107
DS4_hr_Chap03_confort_ed03-2015
Komfor

DS4_hr_Chap04_amenagement_ed03-2015
Oprema
004
