CITROEN DS5 2011 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2011, Model line: DS5, Model: CITROEN DS5 2011Pages: 348, PDF Size: 10.71 MB
Page 11 of 348
Wprowadzenie
Światła drogowe automatyczne
System ten automatycznie przełącza światła
drogowe na światła mijania i odwrotnie,
w zależności od warunków ruchu na drodze,
dzięki kamerze umieszczonej
lusterku wstecznym.
137
Pomoc przy parkowaniu przodem i tyłem
W trakcie manewru jazdy do przodu lub cofania, system ostrzega o wykryciu
przeszkody znajdującej się przed albo zasamochodem.
12
7
Zestaw do tymczasowej naprawy opon
Zestaw ten jest kompletnym systemem, składającym się z kompresora i pojemnika
z produktem do zat
ykania otworów,
umożliwiającym tymczasową naprawę opony.
18
0

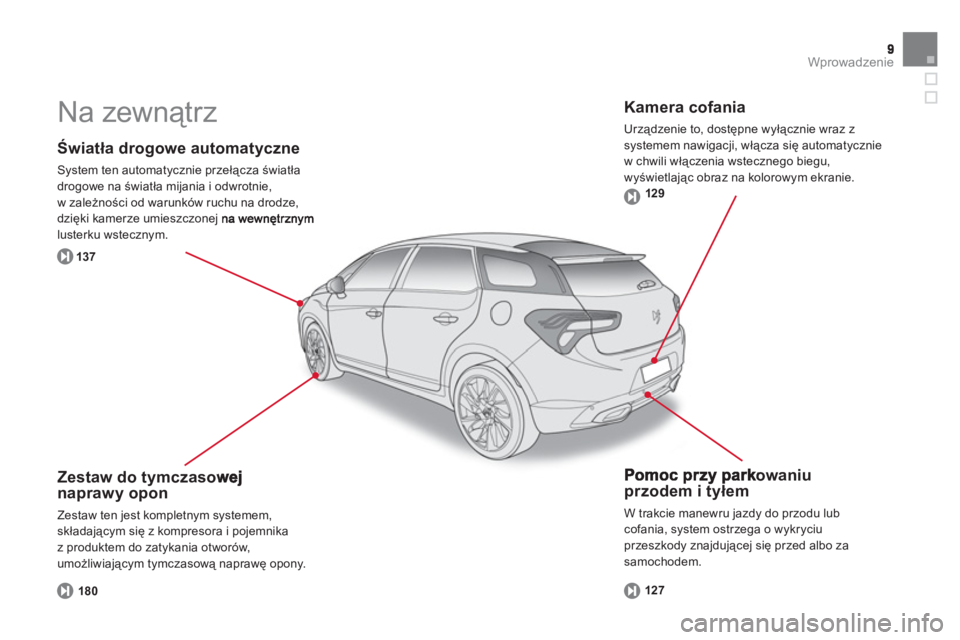

Na zewnątrz
Kamera cofania
Urządzenie to, dostępne wyłącznie wraz zsystemem nawigacji, włącza się automatycznie
w chwili włączenia wstecznego biegu,
wyświetlając obraz na kolorowym ekranie.
129
Page 12 of 348

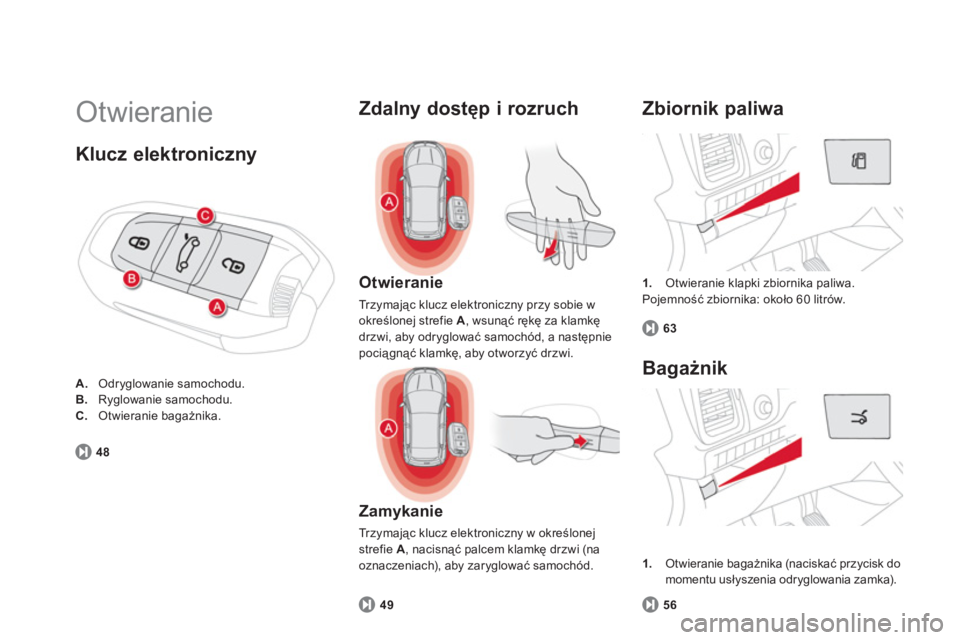

Otwieranie
1.
Otwieranie klapki zbiornika paliwa.
Pojemność zbiornika: około 60 litrów.
Zbiornik paliwa
63
Otwieranie
Tr z y m a jąc klucz elektroniczny przy sobie w
określonej strefie A, wsunąć rękę za klamkę
drzwi, aby odryglować samochód, a następnie
pociągnąć klamkę, aby otworzyć drzwi.
Zamykanie
Tr z y m a jąc klucz elektroniczny w określonej strefie A
, nacisnąć palcem klamkę drzwi (na
oznaczeniach), aby zaryglować samochód.
Klucz elektroniczny
48
A.
Odryglowanie samochodu.B.Ryglowanie samochodu.C.Otwieranie bagażnika.
Zdalny dostęp i rozruch
49
Bagażnik
1.Otwieranie bagażnika (naciskać przycisk do momentu usłyszenia odryglowania zamka).
5
6

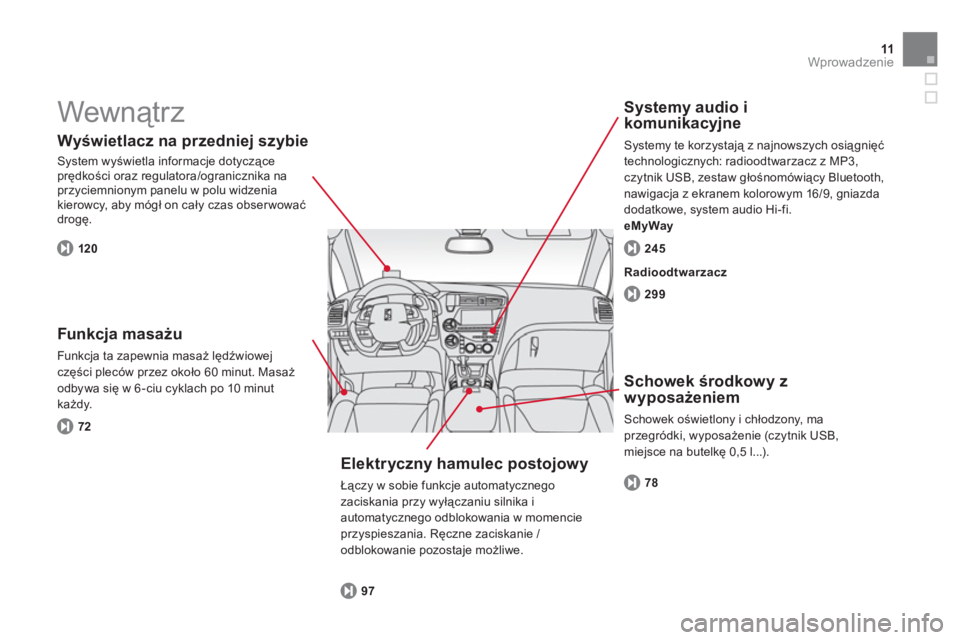

Page 13 of 348
11Wprowadzenie
Wewnątrz
Wyświetlacz na przedniej szybie
System wyświetla informacje dotyczące prędkości oraz regulatora/ogranicznika naprzyciemnionym panelu w polu widzenia
kierowcy, aby mógł on cały czas obser wować
drogę.
Schowek środkowy z wyposażeniem
Schowek oświetlony i chłodzony, ma
prze
gródki, wyposażenie (czytnik USB,
miejsce na butelkę 0,5 l...).
Systemy audio i komunikacyjne
Systemy te korzystają z najnowszych osiągnięć
technologicznych: radioodtwarzacz z MP3, czytnik USB, zestaw głośnomówiący Bluetooth,
nawigacja z ekranem kolorowym 16/9, gniazda
dodatkowe, system audio Hi-fi.eMyWay
120
7
8
299
245
Radioodtwarzacz
Funkcja masażu
Funkcja ta zapewnia masaż lędźwiowej części pleców przez około 60 minut. Masaż
odbywa się w 6 -ciu cyklach po 10 minut
każd
y.
72
Elektryczny hamulec postojowy
Łączy w sobie funkcje automatycznegozaciskania przy wyłączaniu silnika i automatycznego odblokowania w momencie przyspieszania. Ręczne zaciskanie /
odblokowanie pozostaje możliwe.
97
Page 14 of 348
Zapalenie się kontrolki sygnalizuje stan odpowiedniej funkcji.

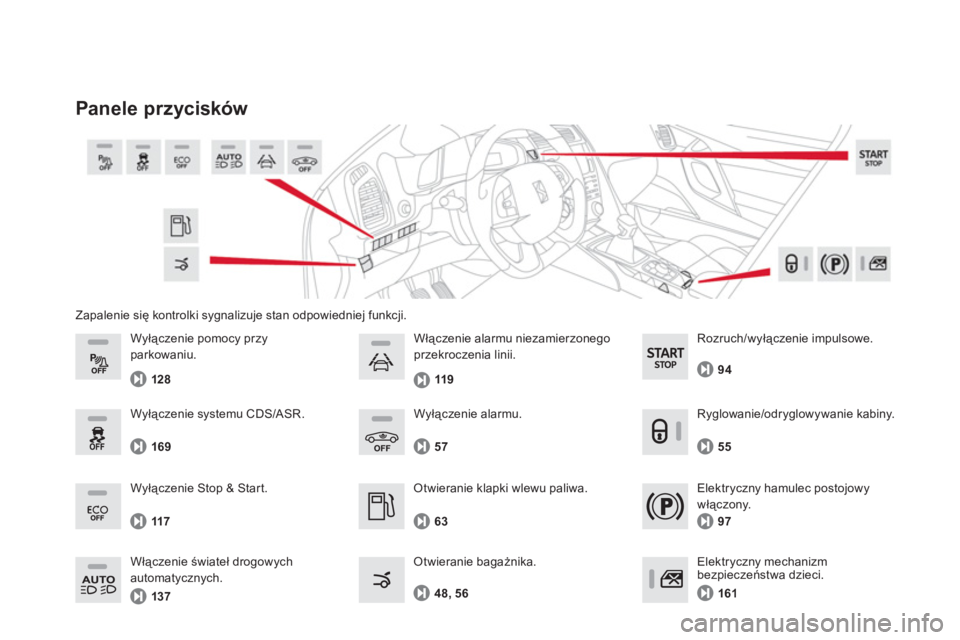

Panele przycisków
Otwieranie klapki wlewu paliwa.
Otwieranie bagażnika. 63 57 Wyłączenie alarmu.
48, 56
Elektryczny hamulec postojowywłączony.
9
7
Rozruch/wyłączenie impulsowe.
94
Wyłączenie Stop & Star t.
117
Wyłączenie pomocy przy
parkowaniu.
128
Elektryczny mechanizm bezpieczeństwa dzieci.
161
Wyłączenie systemu CDS/ASR.
169
Włączenie świateł drogowych
automatycznych.
137
119
Włączenie alarmu niezamierzonego przekroczenia linii.
5
5
Ryglowanie/odryglowywanie kabiny.
Page 15 of 348
13Wprowadzenie

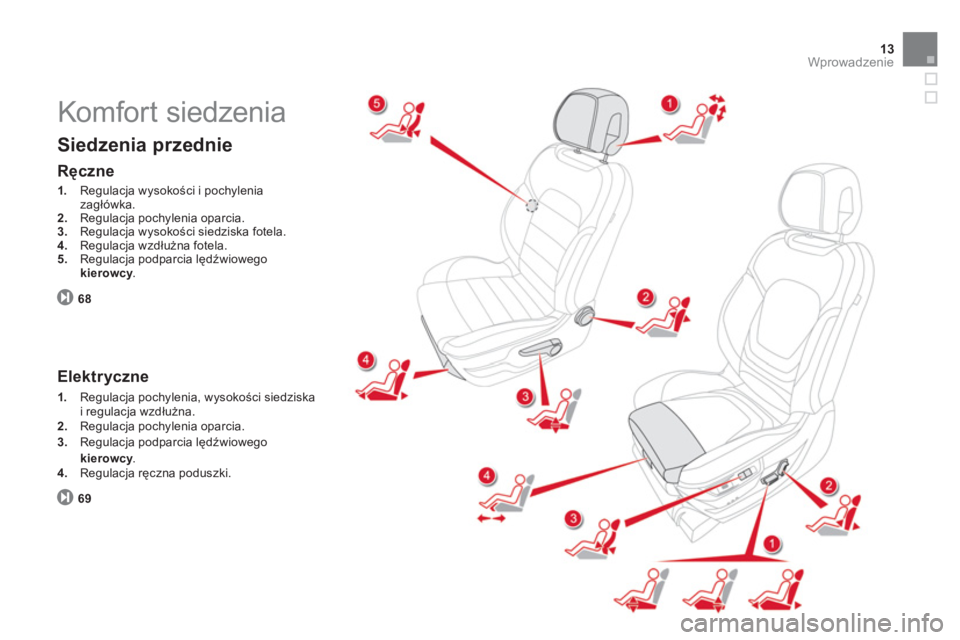

Komfort siedzenia
Siedzenia przednie
68
Ręczne
1.
Regulacja wysokości i pochylenia
zagłówka.2.Regulacja pochylenia oparcia.3.Regulacja wysokości siedziska fotela.4.
Regulacja wzdłużna fotela.
5.
Regulacja podparcia lędźwiowegokierowcy.y
Elektryczne
1.
Regulacja pochylenia, wysokości siedziska
i regulacja wzdłużna.2.Regulacja pochylenia oparcia.3.Regulacja podparcia lędźwiowegokierowcy.y4.
Regulacja ręczna poduszki.
69
Page 16 of 348
14 . Sterowanie podnośników szyb / elektryczne zabezpieczenie dzieci / zamek centralny.
15. Przycisk eMyWay.
16.Dźwignia zmiany biegów.
17
. Przełączniki ogrzewania / klimatyzacji.
18. Radioodtwarzacz.
19.Przycisk światel awaryjnych.
20.Ekran wielofunkcyjny. 21. Nawiewy środkowe, regulowane i
zamykane.
22
.Zegarek.
23.Rozruch za pomocą przycisku STA R T/STOP.
24.Czytnik klucza elektronicznego.
25. Przełączniki wycieraczek / spryskiwacza szyb / komputera pokładowego.
26. Przełączniki radioodtwarzacza przy kierownicy.

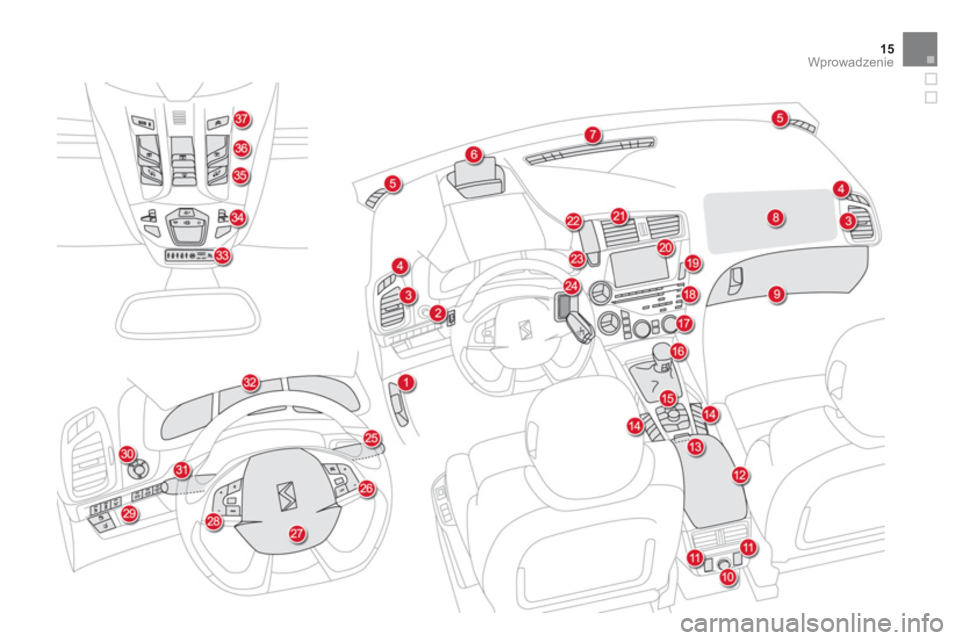

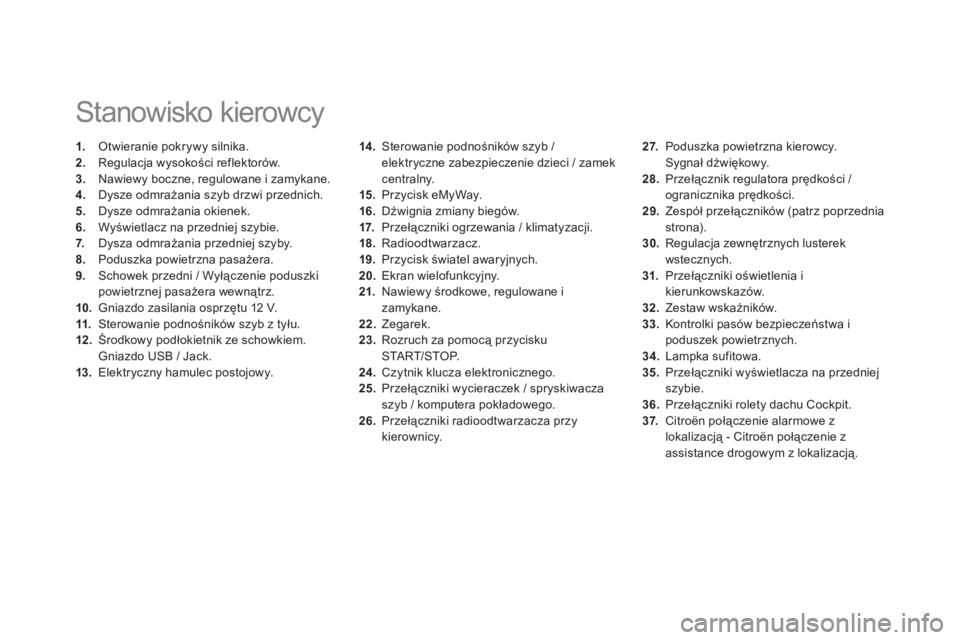

Stanowisko kierowcy
1.
Otwieranie pokrywy silnika. 2.
Regulacja wysokości reflektorów. 3.
Nawiewy boczne, regulowane i zamykane.4.
Dysze odmrażania szyb drzwi przednich.5.
Dysze odmrażania okienek.
6
.Wyświetlacz na przedniej szybie. 7.
Dysza odmrażania przedniej szyby.8.Poduszka powietrzna pasażera.9.
Schowek przedni / Wyłączenie poduszki powietrznej pasażera wewnątrz. 10.Gniazdo zasilania osprzętu 12 V. 11.
Sterowanie podnośników szyb z tyłu.12.Środkowy podłokietnik ze schowkiem. Gniazdo USB / Jack.13.Elektryczny hamulec postojowy.
27.
Poduszka powietrzna kierowcy.
Sygnał dźwiękowy.28.
Przełącznik regulatora prędkości /
ogranicznika prędkości.
29.
Zespół przełączników (patrz poprzednia
strona). 30.
Regulacja zewnętrznych lusterek
wstecznych. 31.Przełączniki oświetlenia i
kierunkowskazów. 32. Zestaw wskaźnik
Page 17 of 348
15
Wprowadzenie
Page 18 of 348

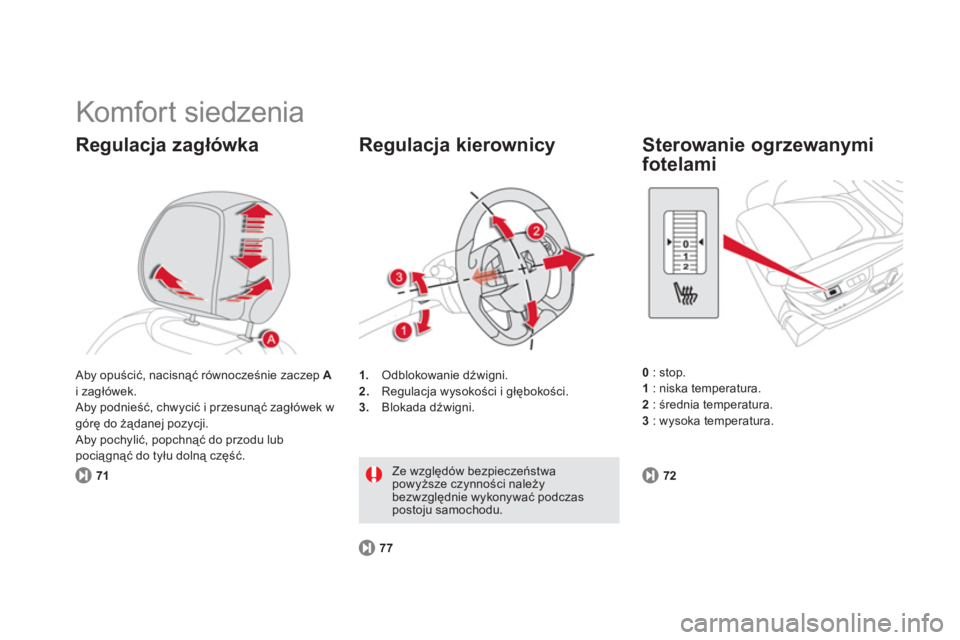

Komfort siedzenia
Regulacja zagłówka
71
1.Odblokowanie dźwigni.
2. Regulacja wysokości i głębokości.3.
Blokada dźwigni.
Regulacja kierownicy
77
Ze względów bezpieczeństwapowyższe czynności należybezwzględnie wykonywać podczaspostoju samochodu.
Sterowanie ogrzewanymi
fotelami
0
: stop.1
: niska temperatura.2
: średnia temperatura. 3
: wysoka temperatura.
Aby opuścić, nacisnąć równocześnie zaczep Ai zagłówek.
Aby podnieść, chwycić i przesunąć zagłówek w
górę do żądanej pozycji.
Aby pochylić, popchnąć do przodu lub pociągnąć do tyłu dolną część.
72
Page 19 of 348
17Wprowadzenie
Komfort siedzenia

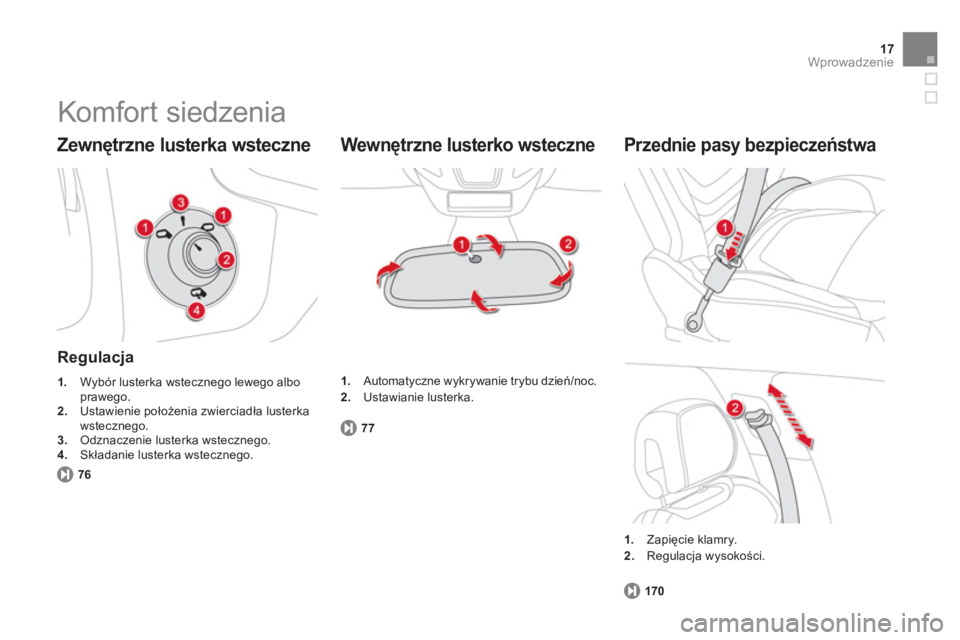

Zewnętrzne lusterka wsteczne
Regulacja
1.
Wybór lusterka wstecznego lewego alboprawego.2.Ustawienie położenia zwierciadła lusterka
wstecznego.3.Odznaczenie lusterka wstecznego.4. Składanie lusterka wstecznego.
7
6
Wewnętrzne lusterko wsteczne
77
1.Automatyczne wykrywanie trybu dzień/noc.2.
Ustawianie lusterka.
Przednie pasy bezpieczeństwa
170
1.
Zapięcie klamry.2.Regulacja wysokości.
Page 20 of 348

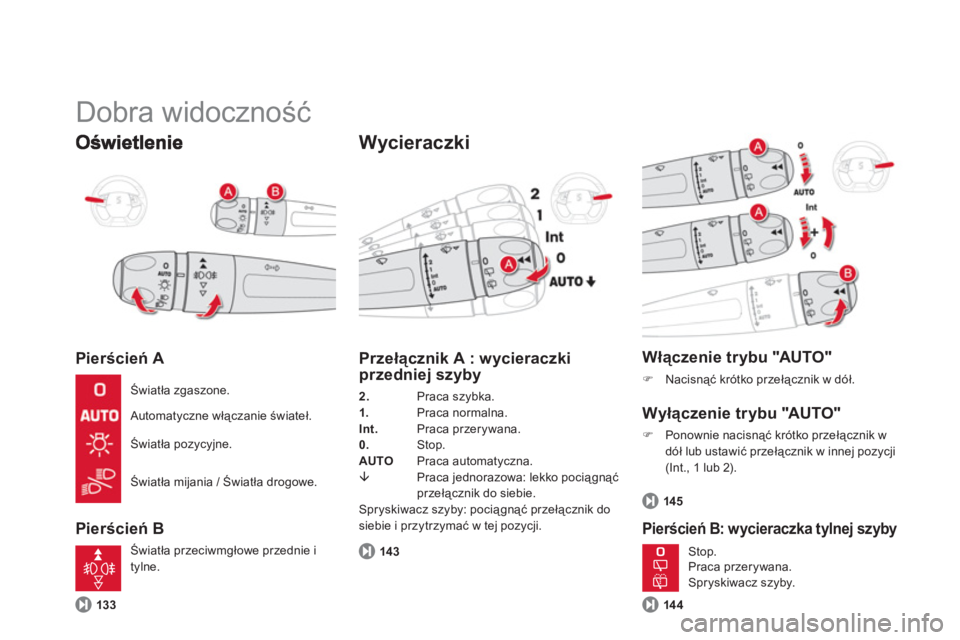

Dobra widoczność
Pierścień A
Pierścień B
Wycieraczki
133
Przełącznik A : wycieraczkiprzedniej szyby
2.
Praca szybka.1. Praca normalna.Int. Praca przerywana.
0
. Stop.
AUTO
Praca automatyczna.
È
Praca jednorazowa: lekko pociągnąćprzełącznik do siebie.
Spryskiwacz szyby: pociągnąć przełącznik do
siebie i prz
ytrzymać w tej pozycji.
143
Włączenie trybu "AUTO"
)Nacisnąć krótko przełącznik w dół.
Wyłączenie trybu "AUTO"
)Ponownie nacisnąć krótko przełącznik w
dół lub ustawić przełącznik w innej pozycji(Int., 1 lub 2).
Pierścień B: wycieraczka tylnej szyby
14 5
14
4
Światła zgaszone.
Automatyczne włączanie świateł.
Światła pozycyjne.
Światła mi
jania / Światła drogowe.
Światła przeciwm
głowe przednie i
tylne. Stop.
Praca przerywana. Spryskiwacz szyby.
