189Informacje praktyczne

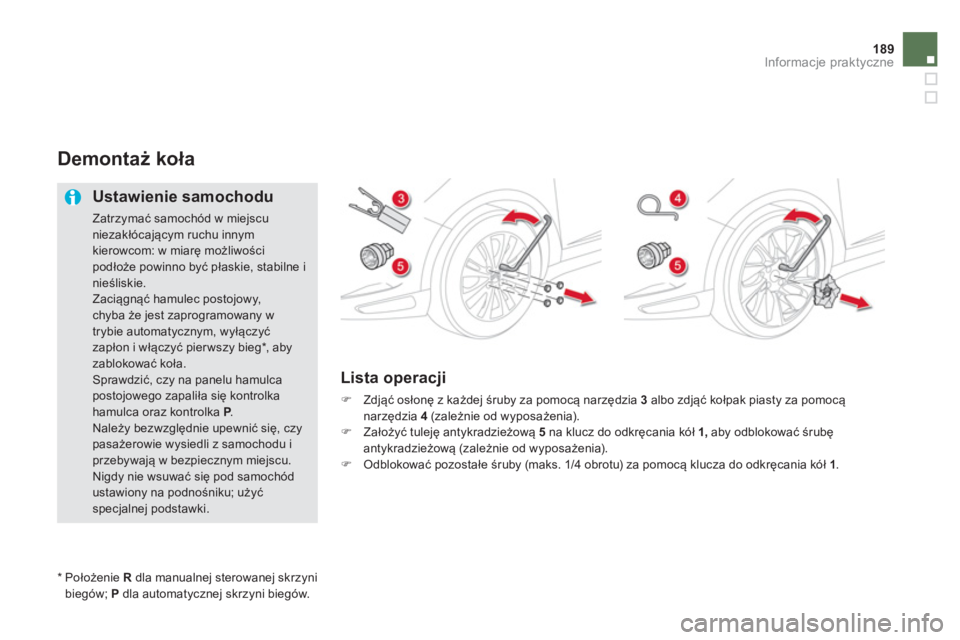

Demontaż koła


Ustawienie samochodu

Zatrzymać samoch

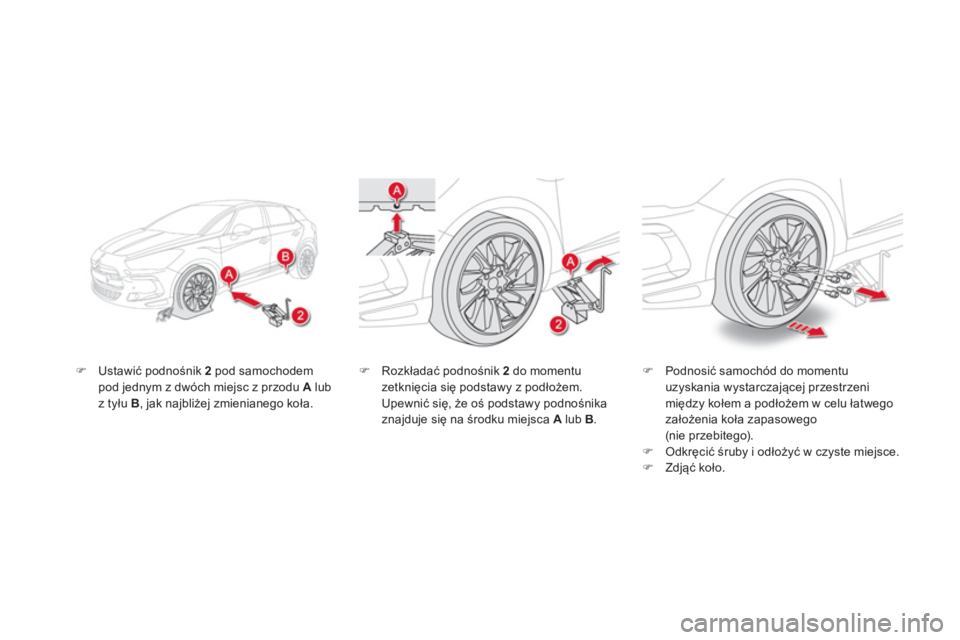

)Ustawić podnośnik 2
pod samochodem pod jednym z dwóch miejsc z przodu Alub z tyłu B, jak najbliżej zmienianego koła.
)Podnosić samoch

191Informacje praktyczne

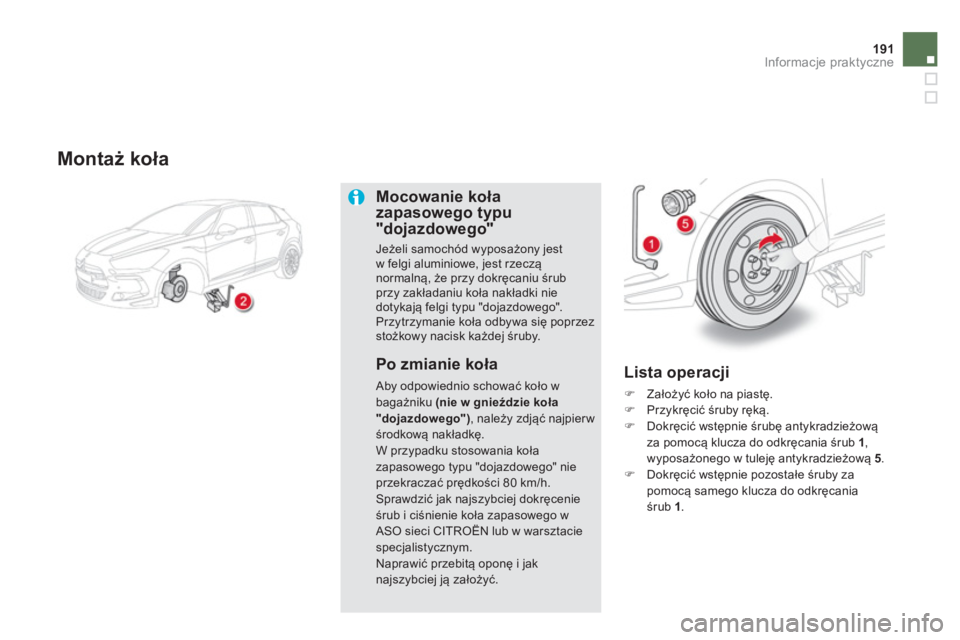

Montaż koła
Mocowanie koła zapasowego typu
"dojazdowego"
Jeżeli samochód wyposażony jest w felgi aluminiowe, jest rzeczą normalną, że przy dokręcaniu śrubprzy zakładaniu koła nakładki nie dotykają felgi typu "dojazdowego".Przytrzymanie koła odbywa się poprzezstożkowy nacisk każdej śruby.
Po zmianie koła

Aby odpowiednio schować koło w bagażniku (nie w gnieździe koła "dojazdowego"), należy zdjąć najpierw środkową nakładkę.W przypadku stosowania kołazapasowego typu "dojazdowego" nieprzekraczać prędkości 80 km/h. Sprawdzić jak najszybciej dokręcenie śrub i ciśnienie koła zapasowego wASO sieci CITROËN lub w warsztacie
specjalistycznym.Naprawić przebitą oponę i jaknajszybciej ją założyü.


Lista operacji
)
Założyü koło na piastę.)
Przykręcić śruby ręką.)
Dokręcić wstępnie śrubę antykradzieżowąza pomocą klucza do odkręcania śrub 1,wyposażonego w tuleję antykradzieżową 5.)
Dokręcić wstępnie pozostałe śruby za pomocą samego klucza do odkręcania śrub 1.

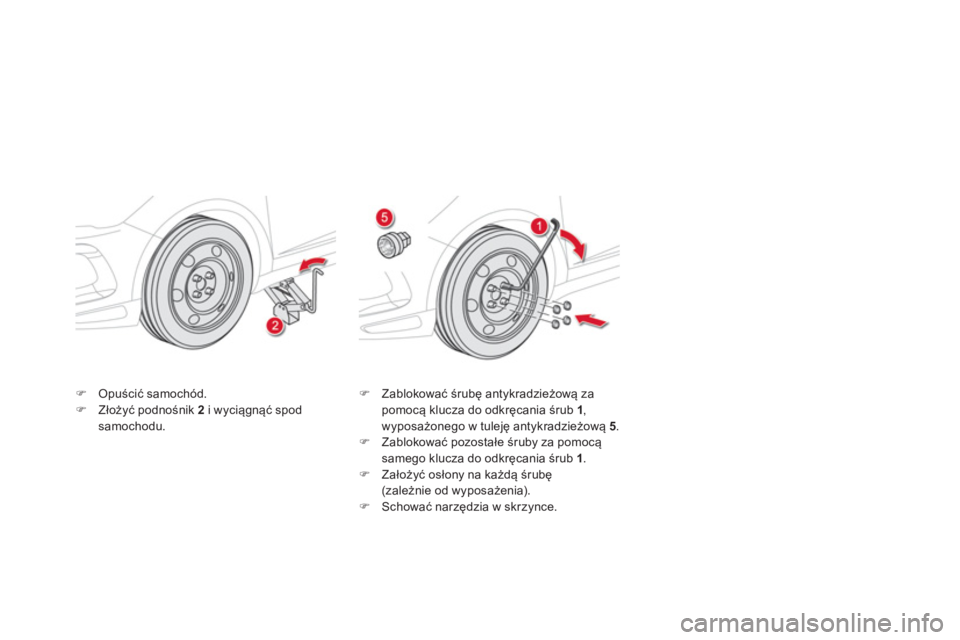

)Opuścić samochód. )Złożyü podnośnik 2i wyciągnąć spodsamochodu.
)
Zablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1 ,
wyposażonego w tuleję antykradzieżową 5.)
Zablokować pozostałe śruby za pomocąsamego klucza do odkręcania śrub 1
. )
Założyć osłony na każdą śrubę (zależnie od wyposażenia).)
Schować narzędzia w skrzynce.

193Informacje praktyczne

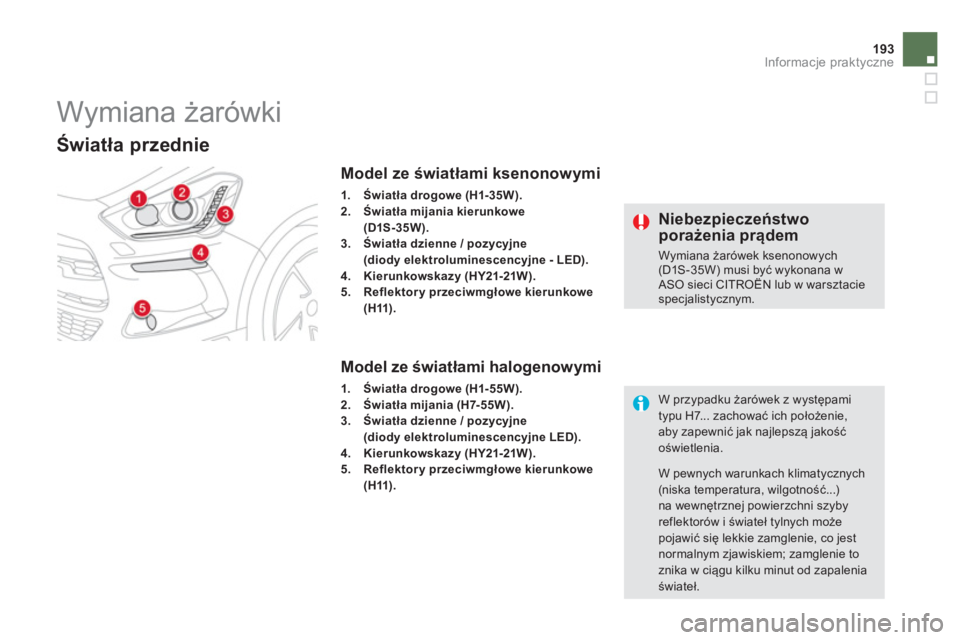

Wymiana żarówki
Światła przednie
Model ze światłami ksenonowymi
1.Światła drogowe (H1- 35W).2.Światła mijania kierunkowe
(D1S-35W).3.Światła dzienne / pozycyjne(diody elektroluminescencyjne - LED).4.Kierunkowskazy (HY21-21W).5.Reflektory przeciwmgłowe kierunkowe(H11).
Model ze światłami halogenowymi
1.Światła drogowe (H1- 55W).2.
Światła mijania (H7-55W).3.Światła dzienne / pozycyjne
(diody elektroluminescencyjne LED).4.Kierunkowskazy (HY21-21W).5.Reflektory przeciwmgłowe kierunkowe(H11).

W przypadku żarówek z występamitypu H7... zachować ich położenie,aby zapewnić jak najlepszą jakośćoświetlenia.


W pewnych warunkach klimatycznych (niska temperatura, wilgotność...) na wewnętrznej powierzchni szybyreflektor

z reflektorami ksenonowymi)
) Zdjąć plastikową pokrywę ochronną
pociągając za występ. )
Wyjąć złącze z żarówką naciskając występ
znajdujący się na dole. ) Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnejkolejności.

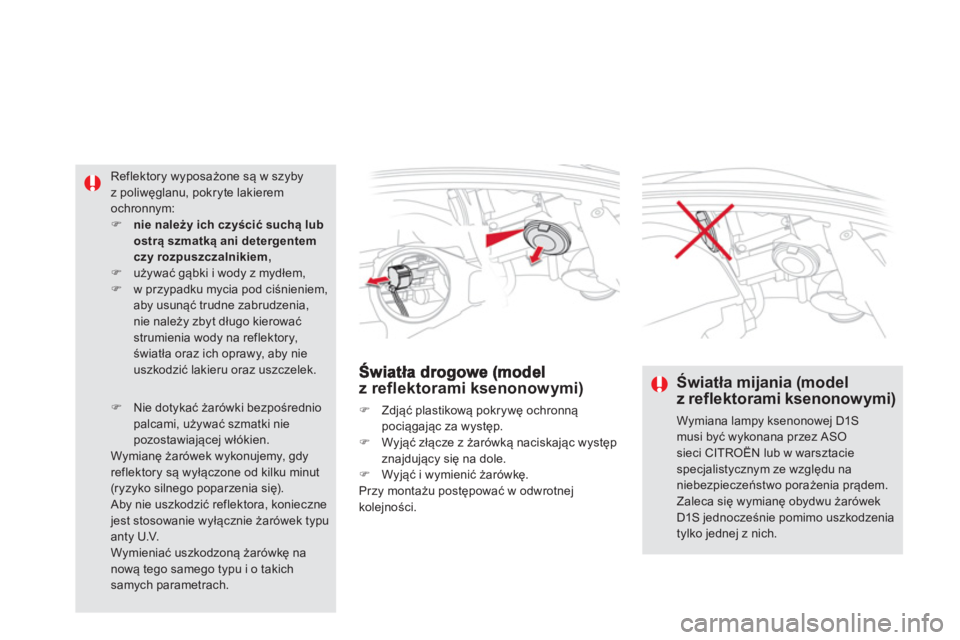

Reflektory wyposażone są w szyby z poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentemczy rozpuszczalnikiem,)używać gąbki i wody z mydłem, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia,nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek.
)Nie dotykać żarówki bezpośredniopalcami, używać szmatki niepozostawiającej włókien.
Wymianę żarówek wykonujemy, gdyreflektory są wyłączone od kilku minut (ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typuanty U.V.
Wymieniać uszkodzoną żarówkę nanową tego samego typu i o takichsamych parametrach.
Światła mijania (model z reflektorami ksenonowymi)

Wymiana lampy ksenonowej D1S musi być wykonana przez ASO sieci CITROËN lub w warsztacie specjalistycznym ze względu naniebezpieczeństwo porażenia prądem.
Zaleca się wymianę obydwu żarówekD1S jednocześnie pomimo uszkodzeniatylko jednej z nich.

Informacje praktyczne

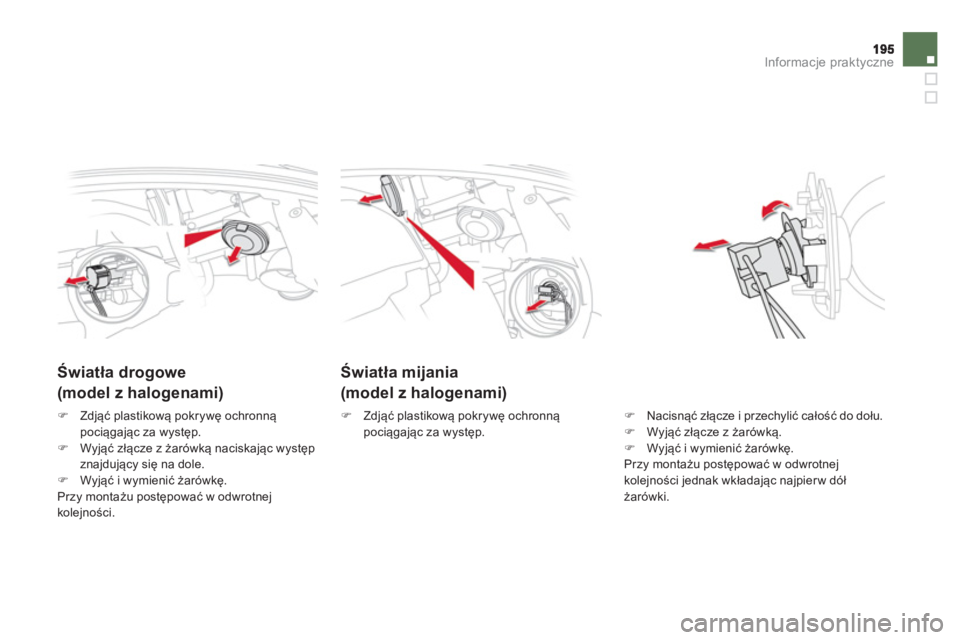

Światła mijania
(model z halogenami)







Światła drogowe
(model z halogenami)
)Nacisnąć złącze i przechylić całość do dołu. )
Wyjąć złącze z żarówką.)
Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności jednak wkładając najpierw d

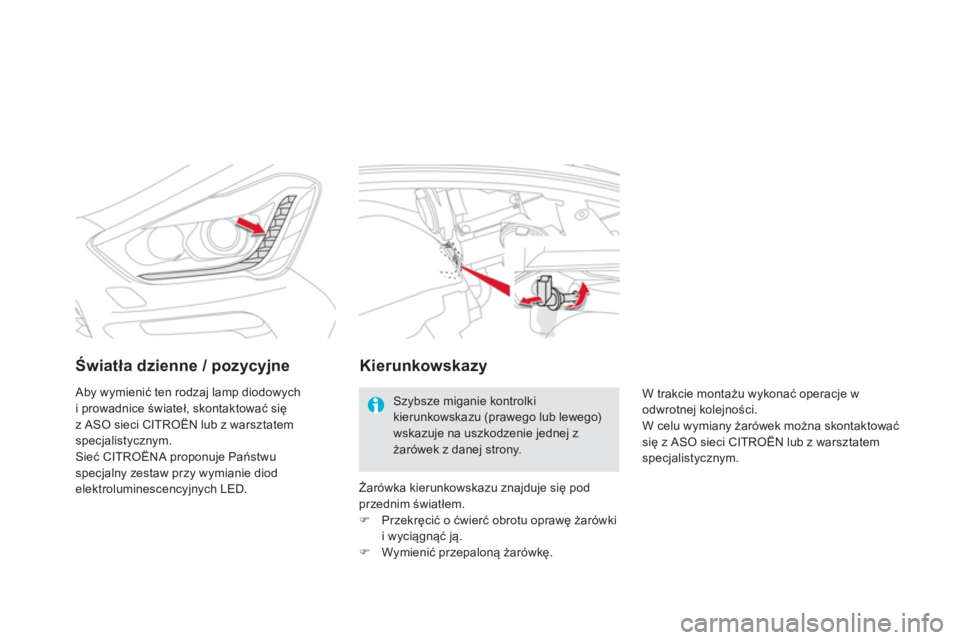

Światła dzienne / pozycyjne
Aby wymienić ten rodzaj lamp diodowych
i prowadnice świateł, skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Sieć CITROËNA proponuje Państwu specjalny zestaw przy wymianie diod elektroluminescencyjnych LED.
Kierunkowskazy
Szybsze miganie kontrolkikierunkowskazu (prawego lub lewego)wskazuje na uszkodzenie jednej z żar

Informacje praktyczne

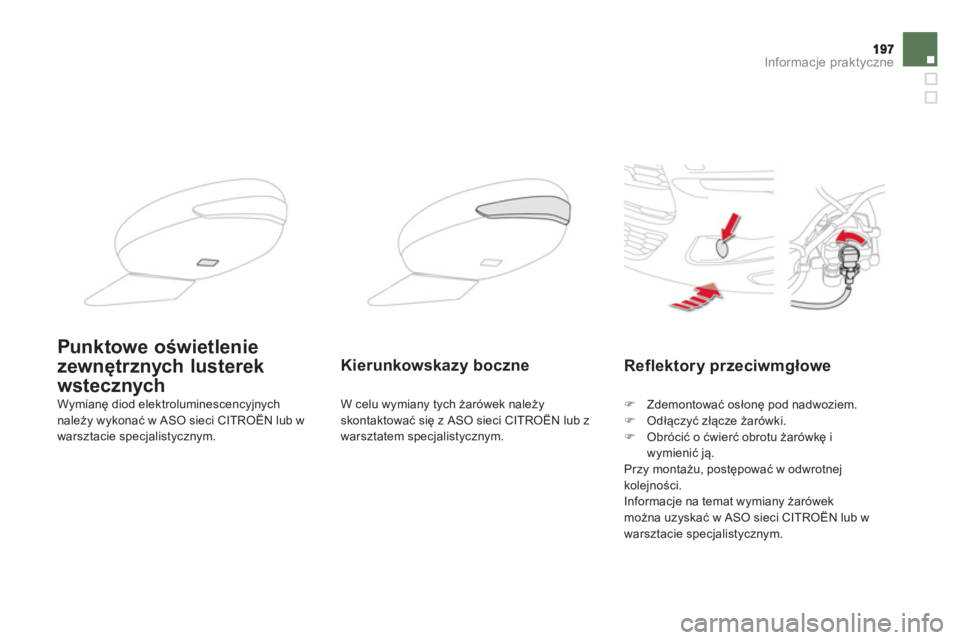

Reflektory przeciwmgłowe
)
Zdemontować osłonę pod nadwoziem.)
Odłączyć złącze żarówki. )
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Informacje na temat wymiany żarówek
można uzyskać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

Kierunkowskazy boczne
Punktowe oświetlenie
zewnętrzn
ych lusterek
wsteczn
ych
W celu wymiany tych żarówek należyskontaktować się z ASO sieci CITROËN lub zwarsztatem specjalistycznym.
Wymianę diod elektroluminescencyjnychnależy wykonać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

1.Światła pozycyjne(diody elektroluminescencyjne LED).2.Kierunkowskazy (PY21W bursztynowe).3.Światła cofania (P21W).4.
Światła stop (P21W).5.Światła przeciwmgłowe (P21W).

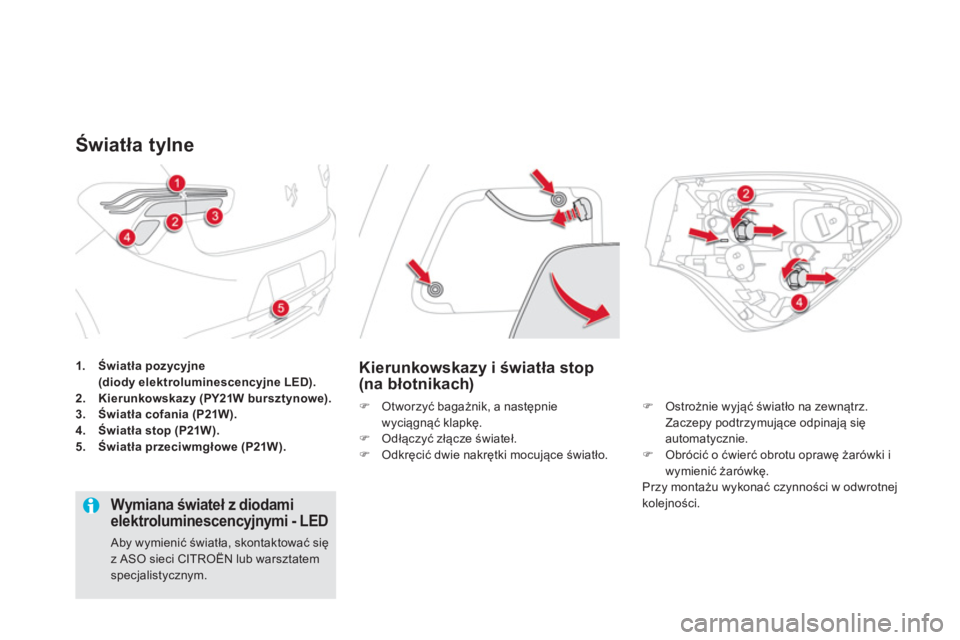

Światła tylne
Kierunkowskazy i światła stop (na błotnikach)
)
Otworzyć bagażnik, a następnie
wyciągnąć klapkę.)
Odłączyć złącze świateł. )
Odkręcić dwie nakrętki mocujące światło.
)Ostrożnie wyjąć światło na zewnątrz.Zaczepy podtrzymujące odpinają sięautomatycznie. )Obrócić o ćwierć obrotu oprawę żarówki i
wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.


Wymiana świateł z diodamielektroluminescencyjnymi - LED
Aby wymienić światła, skontaktować sięz ASO sieci CITROËN lub warsztatemspecjalistycznym.
