CITROEN DS5 2015 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2015, Model line: DS5, Model: CITROEN DS5 2015Pages: 418, PDF Size: 16.4 MB
Page 21 of 418
19
DS5_pl_Chap01_controle-de-marche_ed01-2015

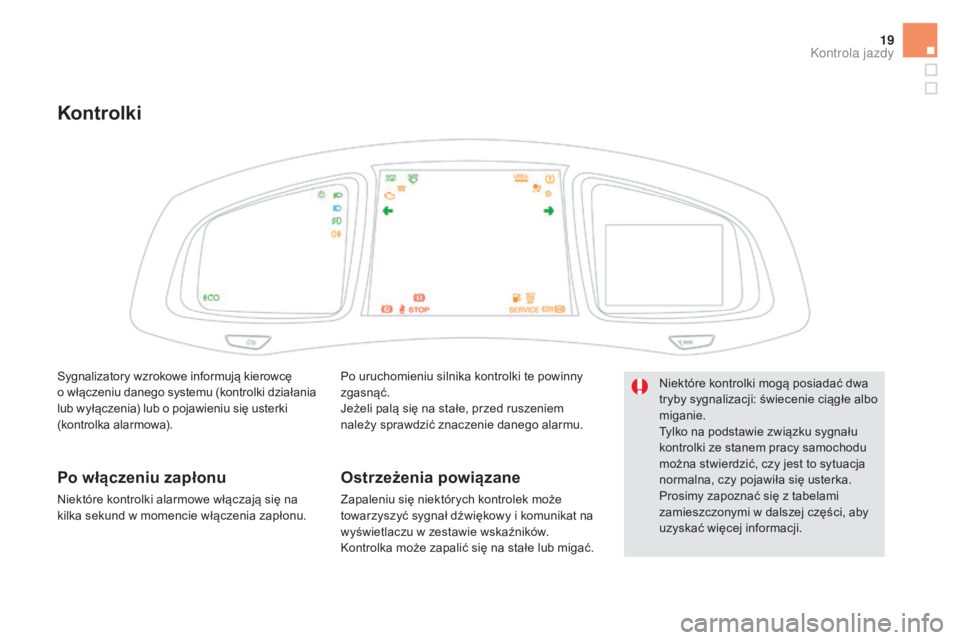

Kontrolki
Po uruchomieniu silnika kontrolki te powinny
zgasnąć.
Jeżeli palą się na stałe, przed ruszeniem
należy sprawdzić znaczenie danego alarmu.
Ostrzeżenia powiązane
Zapaleniu się niektórych kontrolek może
towarzyszyć sygnał dźwiękowy i komunikat na
wyświetlaczu w zestawie wskaźników.
Kontrolka może zapalić się na stałe lub migać.Niektóre kontrolki mogą posiadać dwa
tryby sygnalizacji: świecenie ciągłe albo
miganie.
Tylko na podstawie związku sygnału
kontrolki ze stanem pracy samochodu
można stwierdzić, czy jest to sytuacja
normalna, czy pojawiła się usterka.
Prosimy zapoznać się z tabelami
zamieszczonymi w dalszej części, aby
uzyskać więcej informacji.
Sygnalizatory wzrokowe informują kierowcę
o
włączeniu danego systemu (kontrolki działania
lub wyłączenia) lub o pojawieniu się usterki
(kontrolka alarmowa).
Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają się na
kilka sekund w momencie włączenia zapłonu.
Kontrola jazdy
Page 22 of 418
DS5_pl_Chap01_controle-de-marche_ed01-2015
KontrolkaStanPrzyczyna Działania / Uwagi
Kontrolka lewego
kierunkowskazu miga + brzęczyk. Przełącznik oświetlenia przestawiony
w dół.
Kontrolka prawego
kierunkowskazumiga + brzęczyk. Przełącznik oświetlenia przestawiony w górę.
Światła
pozycyjne na stałe.
Przełącznik oświetlenia w pozycji
"Światła pozycyjne".
Światła mijania na stałe. Przełącznik oświetlenia w pozycji
"Światła mijania".
Światła drogowe na stałe. Przełącznik oświetlenia pociągnięty
do siebie. Pociągnąć za przełącznik, aby włączyć ponownie
światła mijania.
Reflektor y
przeciwmgłowe
przednie na stałe.
Przednie reflektory przeciwmgłowe
są włączone za pomocą pierścienia
przełącznika świateł. Obrócić pierścień przełącznika świateł dwa razy do
tyłu, aby wyłączyć reflektory przeciwmgłowe.
Dodatkowe informacje na temat sterowania oświetleniem znajdują się w odpowiedniej rubryce. Światła drogowe
automatyczne
na stałe.
Przełącznik oświetlenia jest
pociągnięty w stronę kierowcy
i
przycisk jest włączony.
Jego kontrolka jest zapalona. Kamera, znajdująca się na wewnętrznym lusterku
wstecznym, zezwala lub nie na zmianę świateł
mijania na drogowe w zależności od oświetlenia
zewnętrznego i warunków ruchu.
Pociągnąć przełącznik oświetlenia, aby powrócić do
świateł mijania.

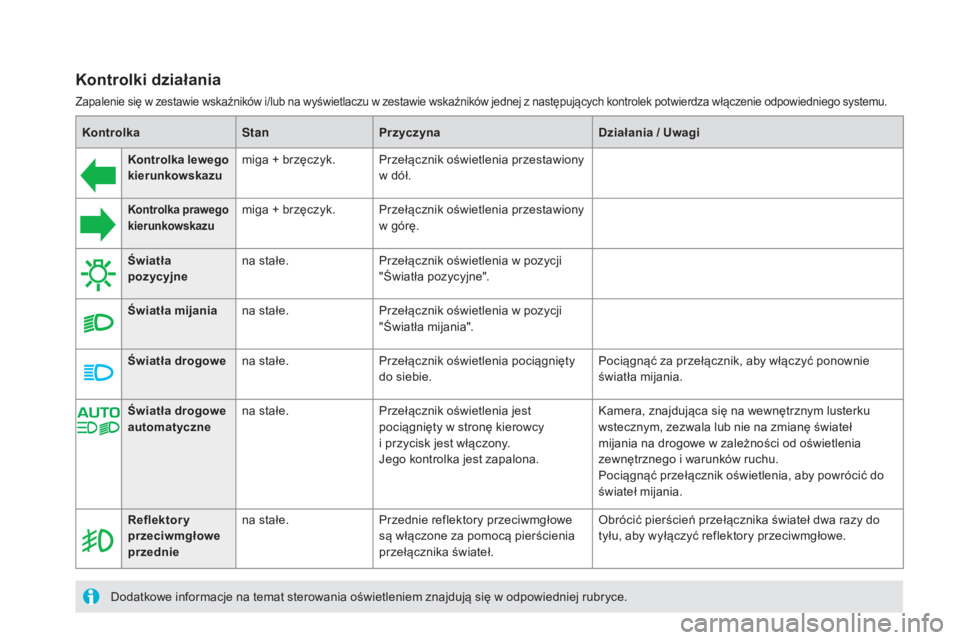

Kontrolki działania
Zapalenie się w zestawie wskaźników i/lub na wyświetlaczu w zestawie wskaźników jednej z następujących kontrolek potwierdza włączenie odpowiedniego systemu.
Page 23 of 418
21
DS5_pl_Chap01_controle-de-marche_ed01-2015

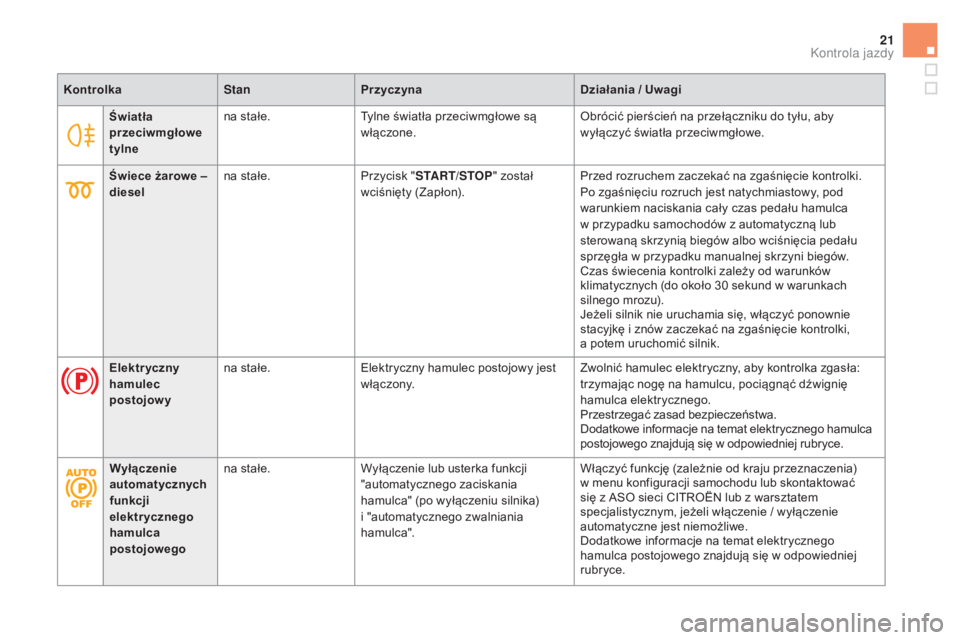

Światła
przeciwmgłowe
tylnena stałe.
Tylne światła przeciwmgłowe są
włączone. Obrócić pierścień na przełączniku do tyłu, aby
wyłączyć światła przeciwmgłowe.
Kontrolka
StanPrzyczyna Działania / Uwagi
Świece żarowe –
diesel na stałe.
Przycisk "START/STOP " został
wciśnięty (Zapłon). Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu rozruch jest natychmiastowy, pod
warunkiem naciskania cały czas pedału hamulca
w przypadku samochodów z automatyczną lub
sterowaną skrzynią biegów albo wciśnięcia pedału
sprzęgła w przypadku manualnej skrzyni biegów.
Czas świecenia kontrolki zależy od warunków
klimatycznych (do około 30
sekund w warunkach
silnego mrozu).
Jeżeli silnik nie uruchamia się, włączyć ponownie
stacyjkę i znów zaczekać na zgaśnięcie kontrolki,
a
potem uruchomić silnik.
Elektryczny
hamulec
postojowy na stałe.
Elektryczny hamulec postojowy jest
włączony. Zwolnić hamulec elektryczny, aby kontrolka zgasła:
trzymając nogę na hamulcu, pociągnąć dźwignię
hamulca elektrycznego.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat elektrycznego hamulca
postojowego znajdują się w odpowiedniej rubryce.
Wyłączenie
automatycznych
funkcji
elektrycznego
hamulca
postojowego na stałe.
Wyłączenie lub usterka funkcji
"automatycznego zaciskania
hamulca" (po wyłączeniu silnika)
i
"automatycznego zwalniania
hamulca". Włączyć funkcję (zależnie od kraju przeznaczenia)
w menu konfiguracji samochodu lub skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym, jeżeli włączenie / wyłączenie
automatyczne jest niemożliwe.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w odpowiedniej
rubryce.
Kontrola jazdy
Page 24 of 418
DS5_pl_Chap01_controle-de-marche_ed01-2015

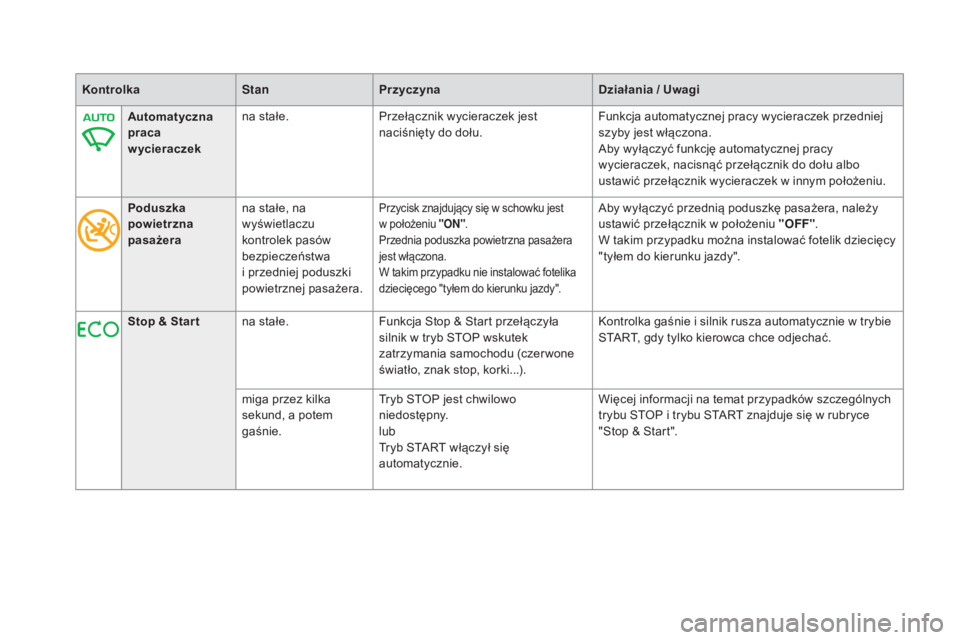

KontrolkaStanPrzyczyna Działania / Uwagi
Automatyczna
praca
wycieraczek na stałe.
Przełącznik wycieraczek jest
naciśnięty do dołu. Funkcja automatycznej pracy wycieraczek przedniej
szyby jest włączona.
Aby wyłączyć funkcję automatycznej pracy
wycieraczek, nacisnąć przełącznik do dołu albo
ustawić przełącznik wycieraczek w innym położeniu.
Poduszka
powietrzna
pasażera na stałe, na
wyświetlaczu
kontrolek pasów
bezpieczeństwa
i
przedniej poduszki
powietrznej pasażera.
Przycisk znajdujący się w schowku jest
w położeniu "ON" .
Przednia poduszka powietrzna pasażera
jest włączona.
W takim przypadku nie instalować fotelika
dziecięcego "tyłem do kierunku jazdy".Aby wyłączyć przednią poduszkę pasażera, należy
ustawić przełącznik w położeniu "OFF" .
W takim przypadku można instalować fotelik dziecięcy
"tyłem do kierunku jazdy".
Stop & Star t na stałe. Funkcja Stop & Start przełączyła
silnik w tryb STOP wskutek
zatrzymania samochodu (czer wone
światło, znak stop, korki...). Kontrolka gaśnie i silnik rusza automatycznie w trybie
START, gdy tylko kierowca chce odjechać.
miga przez kilka
sekund, a potem
gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START włączył się
automatycznie. Więcej informacji na temat przypadków szczególnych
trybu STOP i trybu START znajduje się w rubryce
"Stop & Start".
Page 25 of 418
23
DS5_pl_Chap01_controle-de-marche_ed01-2015
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.
Może temu towarzyszyć sygnał dźwiękowy i komunikat na wyświetlaczu w zestawie wskaźników.Kontrolka StanPrzyczyna Działania / Uwagi
System poduszki
powietrznej
pasażera na stałe, w zestawie
wskaźników i/lub
na wyświetlaczu
kontrolek pasów
bezpieczeństwa
i
przedniej poduszki
powietrznej pasażera. Przełącznik umieszczony w schowku
znajduje się w położeniu "OFF"
.
Przednia poduszka powietrzna
pasażera jest wyłączona. Aby włączyć przednią poduszkę powietrzną pasażera,
należy ustawić przełącznik w położeniu "ON"
.
W tym wypadku nie należy montować fotelika
dziecięcego "tyłem do kierunku jazdy".
Kontrola jazdy
Page 26 of 418
DS5_pl_Chap01_controle-de-marche_ed01-2015
Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy włączonym silniku lub podczas jazdy sygnalizuje usterkę wymagającą inter wencji kierowcy.
Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga przeprowadzenia dodatkowej diagnostyki poprzez zapoznanie się
z komunikatem na wyświetlaczu w zestawie wskaźników.
W razie wątpliwości skonsultować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Kontrolka StanPrzyczyna Działania / Uwagi
STOP na stałe, połączona
z inną kontrolką
alarmową, sygnałem
dźwiękowym
i
komunikatem na
ekranie. Zapalenie sie kontrolki jest związane
z poważną anomalią w układzie
hamulcowym, układzie kierowniczym
ze wspomaganiem, ciśnieniem oleju
silnikowego, temperaturą płynu
chłodzącego lub poważną usterką
elektryczną. Należy koniecznie zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, ponieważ silnik
może się wyłączyć.
Zatrzymać się, wyłączyć zapłon i skontaktować
się z ASO sieci CITROËN lub warsztatem
specjalistycznym.
Page 27 of 418
25
DS5_pl_Chap01_controle-de-marche_ed01-2015
Servicechwilowo, wraz
z k
omunikatem.Wykrycie jednej lub kilku drobnych
usterek, bez specjalnej lampki
kontrolnej. Zidentyfikować przyczynę usterki za pomocą
komunikatu wyświetlonego na ekranie.
Niektóre usterki można samemu usunąć, jak na przykład
otwarte drzwi lub początek nasycenia filtra cząstek
stałych (gdy warunki drogowe będą odpowiednie,
zregenerować filtr podczas jazdy z prędkością
przynajmniej 60 km/h, aż do zgaszenia lampki kontrolnej).
W razie innych usterek, jak na przykład uszkodzenia
systemu wykrywania niskiego ciśnienia w oponach,
należy skontaktować się z ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
na stałe, wraz
z
k
omunikatem.Wykrycie jednej lub kilku poważnych
usterek, bez specjalnej lampki
kontrolnej.
Zidentyfikować przyczynę usterki za komunikatu
wyświetlonego na ekranie i jak najszybciej skontaktować się
z
ASO sieci CITROËN lub z warsztatem specjalistycznym.
na stałe, w połączeniu
z miganiem a następnie
wyświetleniem na stałe klucza
symbolizującego przegląd.Termin przeglądu został
przekroczony. Dotyczy tylko wersji Diesel BlueHDi.
Przegląd samochodu należy wykonać możliwie jak
najszybciej.
Kontrolka
StanPrzyczyna Działania / Uwagi
Kontrola jazdy
Page 28 of 418
DS5_pl_Chap01_controle-de-marche_ed01-2015
KontrolkaStanPrzyczyna Działania / Uwagi
Elektryczny
hamulec
postojowy miga.
Hamulec elektryczny nie zaciska się
automatycznie.
Usterka systemu włączania /
wyłączania. Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Zatrzymać samochód na poziomej powierzchni,
włączyć bieg (w przypadku automatycznej skrzyni
biegów ustawić dźwignię w położeniu P
), wyłączyć
zapłon i skontaktować się z ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
Usterka
elektrycznego
hamulca
postojowego na stałe.
Usterka elektrycznego hamulca
postojowego. Jak najszybciej skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w odpowiedniej
rubryce.
Wyłączenie
automatycznych
funkcji
elektrycznego
hamulca
postojowego na stałe.
Wyłączenie lub usterka funkcji
"automatycznego zaciskania
hamulca" (po wyłączeniu silnika)
i "automatycznego zwalniania
hamulca". Włączyć funkcję (zależnie od kraju przeznaczenia)
w menu konfiguracji samochodu lub skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym, jeżeli włączenie / wyłączenie
automatyczne jest niemożliwe.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w odpowiedniej
rubryce.
Page 29 of 418
27
DS5_pl_Chap01_controle-de-marche_ed01-2015
Układ
hamulcowyna stałe.
Duży spadek poziomu płynu
hamulcowego w układzie
hamulcowym. Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez CITROËNA.
Jeżeli problem nadal występuje, sprawdzić układ w ASO
sieci CITROËN lub w warsztacie specjalistycznym.
+ na stałe, powiązana
z
kontrolką ABS. Usterka elektronicznego rozdzielacza
siły hamowania (REF). Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Przeprowadzić kontrolę w ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Kontrolka
StanPrzyczyna Działania / Uwagi
Dynamiczna
kontrola
stabilności
(CDS/ASR) miga.
Uruchomienie regulacji CDS/ASR. System optymalizuje działanie układu napędowego
i
poprawia stabilność kierunkową pojazdu
w
przypadku utraty przyczepności lub toru jazdy.
na stałe. Usterka systemu CDS/ASR. Sprawdzić w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
System
zapobiegający
zablokowaniu
kół (ABS)
na stałe.
Usterka systemu zapobiegającego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z umiarkowaną
prędkością i jak najszybciej skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.
Kontrola jazdy
Page 30 of 418
DS5_pl_Chap01_controle-de-marche_ed01-2015
Niskie ciśnienie
w ogumieniu na stałe.
Niewystarczające ciśnienie w jednym
lub w kilku kołach. Jak najszybciej sprawdzić ciśnienie w ogumieniu.
Kontrola musi być wykonana na zimno.
+ miga, a potem
świeci na stałe,
równocześnie
z
k
ontrolką serwisową.System nadzoru ciśnienia
w
ogumieniu jest uszkodzony albo
w
jednym z kół nie wykryto czujnika.Wykrywanie zbyt niskiego ciśnienia nie jest już
zapewnione.
Zlecić sprawdzenie systemu przez ASO sieci
CITROËN albo przez warsztat specjalistyczny.
Kontrolka
StanPrzyczyna Działania / Uwagi
System
autodiagnostyki
silnika miga.
Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
na stałe. Usterka układu czystości spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, jak najszybciej skontaktować się
z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Minimalny
poziom paliwa na stałe, wraz
z
migającymi dwoma
ostatnimi segmentami
oraz komunikatem
i sygnałem
dźwiękowym. Gdy kontrolka zapali się po raz
pier wszy, w zbiorniku paliwa znajduje
się około 6
litrów paliwa. Należy bezwzględnie uzupełnić paliwo, aby uniknąć
unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu
stacyjki, towarzyszy jej komunikat i sygnał dźwiękowy,
dopóki nie zostanie zatankowana wystarczająca ilość
paliwa.
Ten sygnał dźwiękowy i komunikat są powtarzane
coraz częściej w miarę obniżania się poziomu paliwa
do "0".
Pojemność zbiornika: około 60
litrów.
Nigdy nie doprowadzać do unieruchomienia silnika
z powodu braku paliwa, może to spowodować
uszkodzenie układu oczyszczania spalin
i
wtryskowego.
