259
DS5_hu_Chap09_verifications_ed01-2015

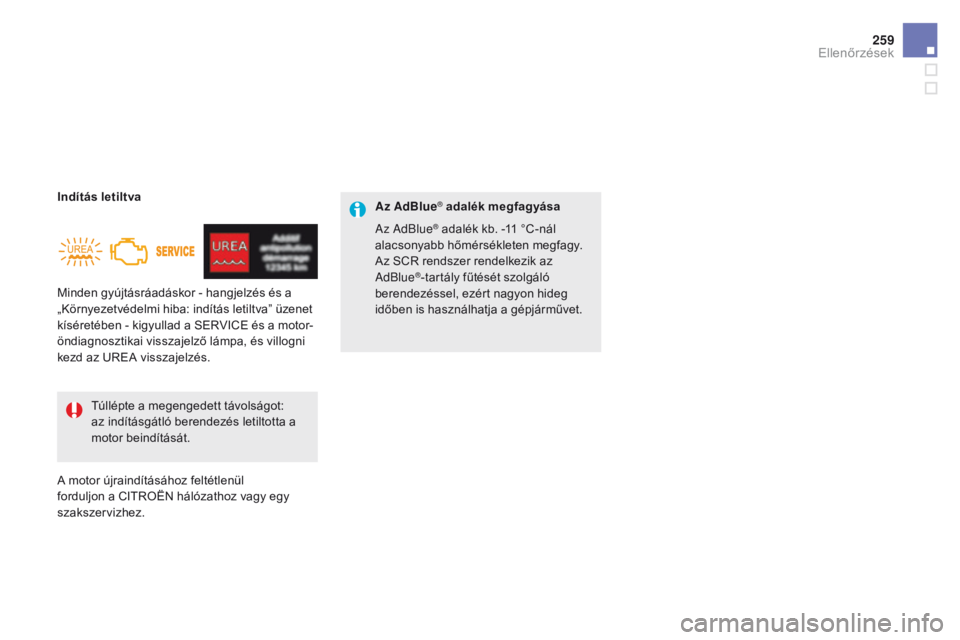

Minden gyújtásráadáskor - hangjelzés és a
„Környezetvédelmi hiba: indítás letiltva” üzenet
kíséretében - kigyullad a SERVICE és a motor-
öndiagnosztikai visszajelző lámpa, és villogni
kezd az UREA visszajelzés. Indítás letiltva
A motor újraindításához feltétlenül
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.Túllépte a megengedett távolságot:
az indításgátló berendezés letiltotta a
motor beindítását. Az AdBlue
® adalék megfagyása
Az AdBlue
® adalék kb. -11 °C-nál
alacsonyabb hőmérsékleten megfagy.
Az SCR rendszer rendelkezik az
AdBlue
®-tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet.
Ellenőrzések

DS5_hu_Chap09_verifications_ed01-2015

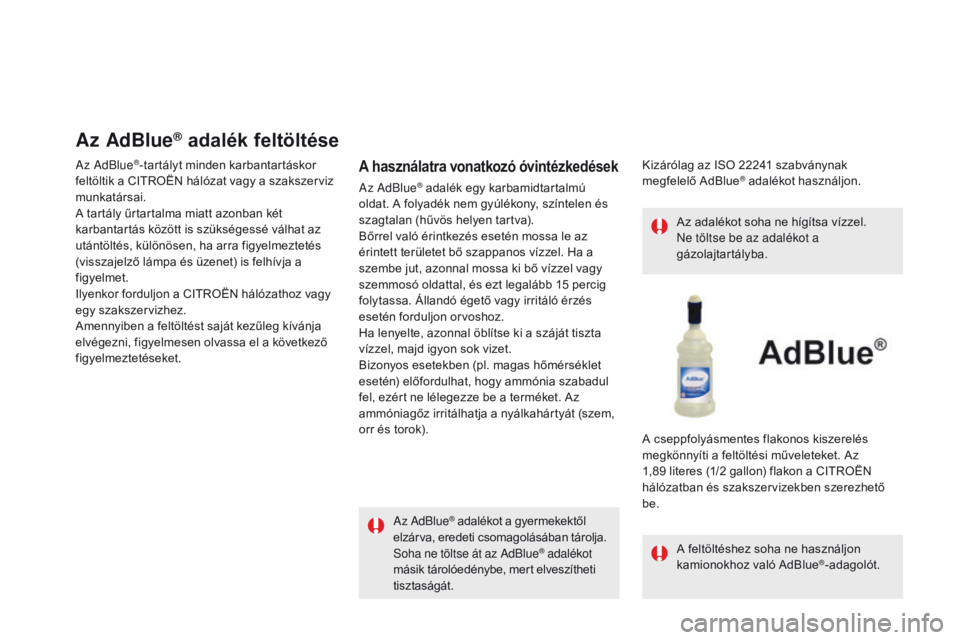

Az AdBlue® adalék feltöltése
Az AdBlue®-tartályt minden karbantartáskor
feltöltik a CITROËN hálózat vagy a szakszerviz
munkatársai.
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztetés
(visszajelző lámpa és üzenet) is felhívja a
figyelmet.
Ilyenkor forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket.A használatra vonatkozó óvintézkedések
Az AdBlue® adalék egy karbamidtartalmú
oldat. A folyadék nem gyúlékony, színtelen és
szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a terméket. Az
ammóniagőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Az AdBlue
® adalékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
® adalékot
másik tárolóedénybe, mert elveszítheti
tisztaságát. Kizárólag az ISO 22241 szabványnak
megfelelő AdBlue
® adalékot használjon.
Az adalékot soha ne hígítsa vízzel.
Ne töltse be az adalékot a
gázolajtartályba.
A feltöltéshez soha ne használjon
kamionokhoz való AdBlue
®-adagolót.
A cseppfolyásmentes flakonos kiszerelés
megkönnyíti a feltöltési műveleteket. Az
1,89 literes (1/2 gallon) flakon a CITROËN
hálózatban és szakszervizekben szerezhető
be.

261
DS5_hu_Chap09_verifications_ed01-2015
Ne tárolja az AdBlue®-flakonokat a
gépjárműben. Mielőtt a feltöltést megkezdené, ügyeljen arra,
hogy a gépjármű sík, vízszintes talajon álljon.
Téli időjárás esetén győződjön meg arról, hogy
a hőmérséklet magasabb -11 °C-nál. Ellenkező
esetben a befagyott AdBlue
® adalékot nem
lehet áttölteni a tartályba. Állítsa a gépjárművet
néhány órára melegebb helyiségbe, és ezt
követően végezze el a feltöltést.

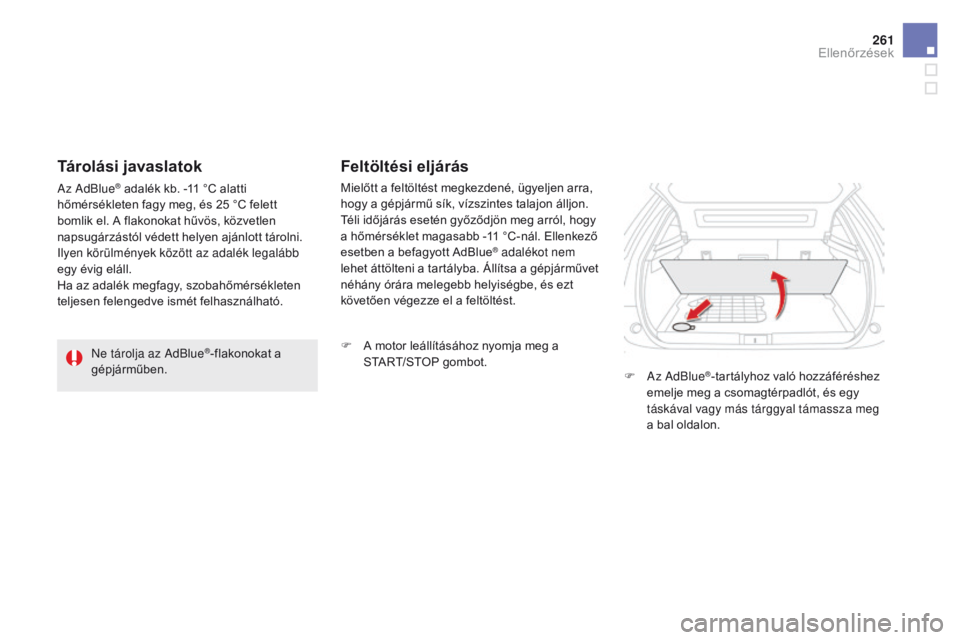

Feltöltési eljárás
F A motor leállításához nyomja meg a START/STOP gombot. F

A
z AdBlue
®-tartályhoz való hozzáféréshez
emelje meg a csomagtérpadlót, és egy
táskával vagy más tárggyal támassza meg
a bal oldalon.
tárolási javaslatok
Az AdBlue® adalék kb. -11 °C alatti
hőmérsékleten fagy meg, és 25 °C felett
bomlik el. A flakonokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
Ilyen körülmények között az adalék legalább
egy évig eláll.
Ha az adalék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
Ellenőrzések

DS5_hu_Chap09_verifications_ed01-2015

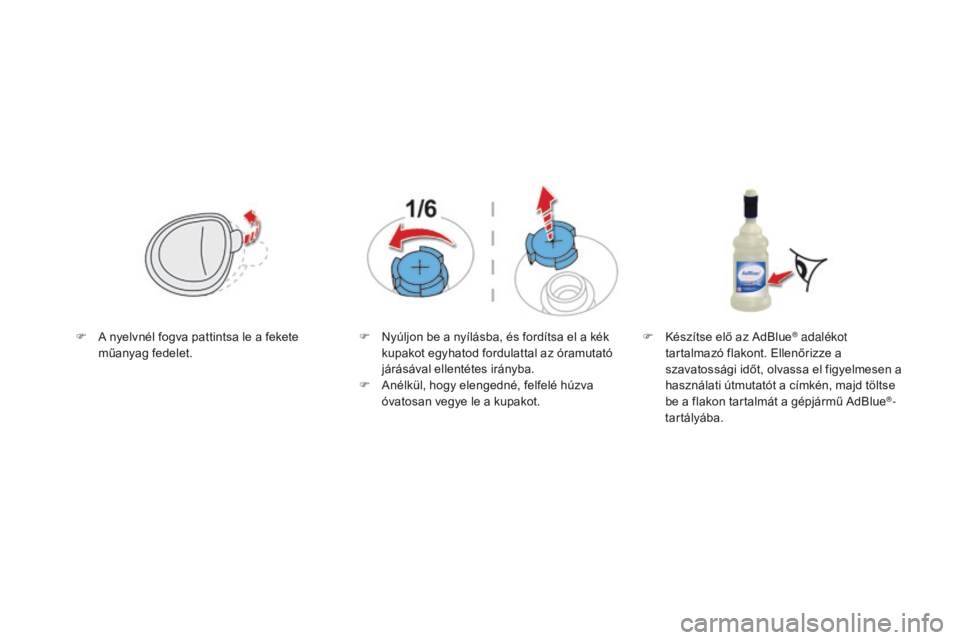

F A nyelvnél fogva pattintsa le a fekete műanyag fedelet. F
N yúljon be a nyílásba, és fordítsa el a kék
kupakot egyhatod fordulattal az óramutató
járásával ellentétes irányba.
F

A
nélkül, hogy elengedné, felfelé húzva
óvatosan vegye le a kupakot. F
K észítse elő az AdBlue® adalékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, olvassa el figyelmesen a
használati útmutatót a címkén, majd töltse
be a flakon tartalmát a gépjármű AdBlue
®-
tartályába.

263
DS5_hu_Chap09_verifications_ed01-2015

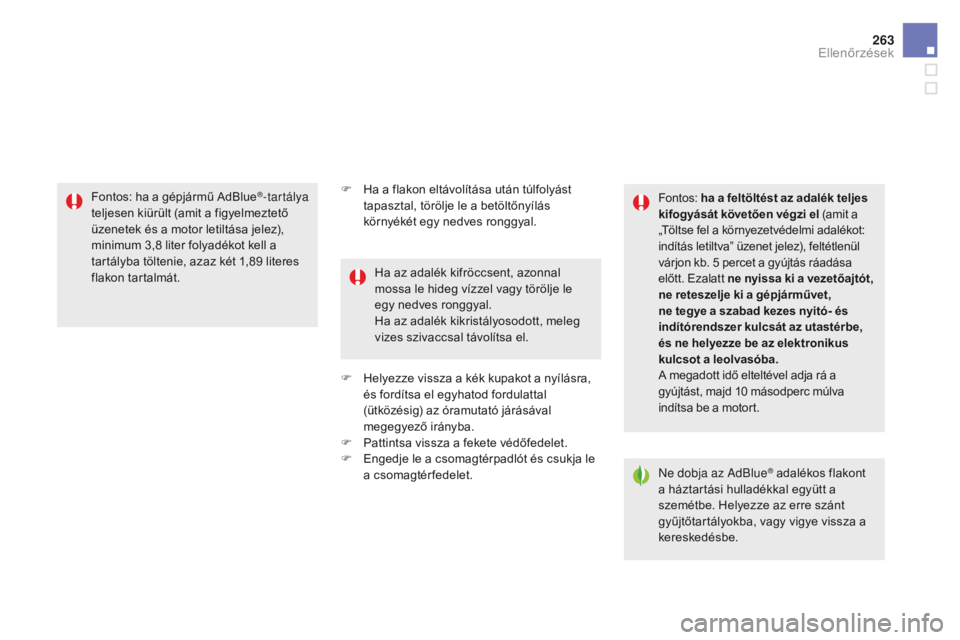

F Ha a flakon eltávolítása után túlfolyást tapasztal, törölje le a betöltőnyílás
környékét egy nedves ronggyal.
F

H
elyezze vissza a kék kupakot a nyílásra,
és fordítsa el egyhatod fordulattal
(ütközésig) az óramutató járásával
megegyező irányba.
F

P
attintsa vissza a fekete védőfedelet.
F

E
ngedje le a csomagtérpadlót és csukja le
a csomagtérfedelet.
Fontos: ha a gépjármű AdBlue®-tartálya
teljesen kiürült (amit a figyelmeztető
üzenetek és a motor letiltása jelez),
minimum 3,8 liter folyadékot kell a
tartályba töltenie, azaz két 1,89 literes
flakon tartalmát. Ha az adalék kifröccsent, azonnal
mossa le hideg vízzel vagy törölje le
egy nedves ronggyal.
Ha az adalék kikristályosodott, meleg
vizes szivaccsal távolítsa el.Fontos:
ha a feltöltést az adalék teljes
kifogyását követően végzi el (amit a
„Töltse fel a környezetvédelmi adalékot:
indítás letiltva” üzenet jelez), feltétlenül
várjon kb. 5 percet a gyújtás ráadása
előtt. Ezalatt ne nyissa ki a vezetőajtót,
ne reteszelje ki a gépjárművet,
ne tegye a szabad kezes nyitó- és
indítórendszer kulcsát az utastérbe,
és ne helyezze be az elektronikus
kulcsot a leolvasóba.
A megadott idő elteltével adja rá a
gyújtást, majd 10 másodperc múlva
indítsa be a motort.
Ne dobja az AdBlue
® adalékos flakont
a háztartási hulladékkal együtt a
szemétbe. Helyezze az erre szánt
gyűjtőtartályokba, vagy vigye vissza a
kereskedésbe.
Ellenőrzések

DS5_hu_Chap10_caracteristiques_ed01-2015
Műszaki adatok

DS5_hu_Chap10_caracteristiques_ed01-2015

DS5_hu_Chap10_caracteristiques_ed01-2015
BenzinmotoroktHP 150t HP 155t HP 160tH P 165 S&StH P 200
Sebességváltók
Bv A6
(6 fokozatú automata) Bv
A6
(6 fokozatú automata) Bv
A6
(6 fokozatú automata) E A
t6
(6 fokozatú automata)BvM6
(6 fokozatú kézi)
tí

pus, modell, változat 5FEA5F
vA -

A /1 5FMA -Y -A /D 5GZ
t/

S -
t/

1S
-
t
/

2S 5FU8
Hengerűrtartalom (cm
3) 1 5981 5981 5981 5981 598
Furat x löket (mm) 77 x 85,8 77 x 85,8 77 x 85,8 77 x 85,8 77 x 85,8
Max. teljesítmény* EGK-szabvány szerint (kW) 11 0115120 121147
Max. teljesítmény fordulatszáma (ford./perc) 6 0506 000 6 0006 000 5 800
Max. nyomaték EGK-szabvány szerint (Nm) 240240240240 275
Max. nyomaték fordulatszáma (ford./perc) 1 4001 4001 4001 400 1 700
Üzemanyag Ólommentes Ólommentes Ólommentes Ólommentes Ólommentes
Katalizátor IgenIgenIgenIgenIgen
Motorolaj-feltöltési mennyiség (liter)
(szűrőcserével) 4,25
4,254,254,254,25
Benzinmotorok és kapcsolódó sebességváltók
* A maximális teljesítmény - az európai szabályozásnak megfelelően (1999/99/EK irányelv) - a motor fékpadon mért értéknek felel meg.
.../S: Stop & Start funkcióval rendelkező modell.
.../1: alacsony gördülési ellenállású gumiabroncsokkal szerelt modell.
.../2: nagyon alacsony gördülési ellenállású gumiabroncsokkal szerelt modell.

267
DS5_hu_Chap10_caracteristiques_ed01-2015
Tömegadatok és vontatható terhek (kg) - benzinüzemű gépkocsik
BenzinmotoroktHP 150t HP 155t HP 160tH P 165 S&StH P 200
Sebességváltók
Bv A6
(6 fokozatú automata) Bv
A6
(6 fokozatú automata) Bv
A6
(6 fokozatú automata) E A
t6
(6 fokozatú automata)BvM6
(6 fokozatú kézi)
tí

pus, modell, változat 5FEA5F
vA -

A /1 5FMA -Y -A /D 5GZ
t/

S -
t/

1S
-
t
/

2S 5FU8
-

S

aját tömeg 1 4951 4201 495 1 4291 430
-

M

enetkész tömeg* 1 5701 495 1 5701 504 1 505
-

M

űszakilag megengedett össztömeg 2 0302 0352 030 2 0172 050
-
M

egengedett guruló össztömeg
1

2%-os lejtőn 2 830
3 3352 830 3 1172 800
-

Fékezett utánfutó (a megengedett guruló össztömegen belül) 10%-os vagy 12%-os lejtőn 800
1 300 8001 10 0 750
-
F
ékezett utánfutó** (tehermegosztással a
megengedett guruló össztömegen belül) 800
1 500 8001 400 1 050
-

F
ék nélküli utánfutó 74 574 574 5750 750
-

A
jánlott támaszsúly 7575757575
* Menetkész tömeg = saját tömeg + vezető (75 kg).
**

A f
ékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű össztömegét ugyanannyival
csökkenti. Figyelem! Az alulterhelt járművel történő vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvényesek, a vontatható
terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjármű megengedett maximális sebessége alacsonyabb (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet esetén csökkentse a
vontatandó terhet.
Műszaki adatok

DS5_hu_Chap10_caracteristiques_ed01-2015
* Menetkész tömeg = saját tömeg + vezető (75 kg).Benzinmotorok
tH
P 155
tH
P 165 S&S
tH
P 200
Sebességváltók B
vA
6 (6 fokozatú automata) EA
t6 (
6 fokozatú automata) B
vM
6 (6 fokozatú kézi)
tí

pus, modell, változat
5F
vA -
A /1
5GZ
t/
S -
t/
1S -
t/
2S
5FU8
-
S
aját tömeg
1 5401 539 1 572
-
M
enetkész tömeg*
1 6151 6141 647
-
M
űszakilag megengedett össztömeg
2 1702 225 2 195
-
M
egengedett guruló össztömeg
1

2%-os lejtőn
3 320
3 225 2 795
-
Fékezett utánfutó (a megengedett guruló össztömegen belül) 10%-os vagy 12%-os lejtőn
1 150
1 000 600
-
F
ék nélküli utánfutó 74 5750600
-

A
jánlott támaszsúly 757575
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvényesek, a vontatható
terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjármű megengedett maximális sebessége alacsonyabb (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet esetén csökkentse a
vontatandó terhet.
Tömegadatok és vontatható terhek (kg) - N1-es benzinüzemű gépkocsik
