49Hybridsystem

Högspänningsbatteriet får under inga omständigheter laddas med hjälp av en yttre källa och får endast hanteras av en servicetekniker.
Det kan förorsaka allvarliga brännskador och elektriska urladdningar som kan vålla allvarliga
skador och till och med dödande skador.
Ett uttjänt högspänningsbatteri av typen Ni-MH (nickelmetallhydrid) måste tas ur på lämpligtsätt på en ser viceverkstad, för att inte ge
upphov till några miljörisker.

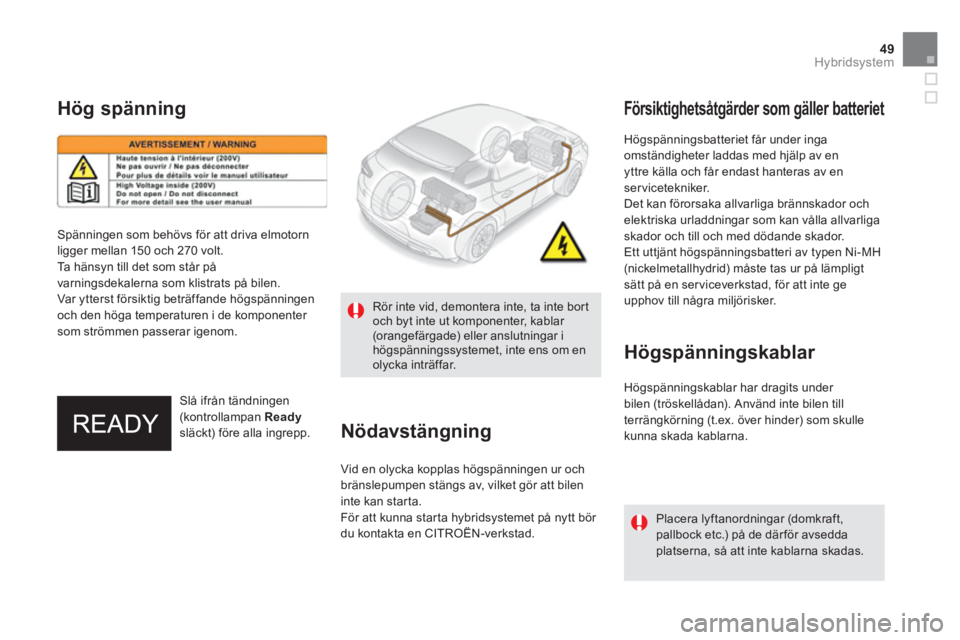

Hög spänning
Spänningen som behövs för att driva elmotorn
ligger mellan 150 och 270 volt.
Ta h ä n s
yn till det som står på
varningsdekalerna som klistrats på bilen.
Var ytterst försiktig beträffande högspänningen
och den höga temperaturen i de komponenter som strömmen passerar igenom.
Nödavstängning
Vid en olycka kopplas högspänningen ur och
bränslepumpen stängs av, vilket gör att bilen inte kan starta.
För att kunna star ta hybridsystemet på nytt bör du kontakta en CITROËN-verkstad.
H
ögspänningskablar har dragits under
bilen (tröskellådan). Använd inte bilen till
terrängkörning (t.ex. över hinder) som skulle
kunna skada kablarna.
Slå ifrån tändnin
gen(kontrollampan Readysläckt) före alla ingrepp.



Försiktighetsåtgärder som gäller batteriet


Högspänningskablar
Placera lyftanordningar (domkraft, pallbock etc.) på de där för avseddaplatserna, så att inte kablarna skadas.


Rör inte vid, demontera inte, ta inte bor toch byt inte ut komponenter, kablar (orangefärgade) eller anslutningar ihögspänningssystemet, inte ens om en olycka inträffar.

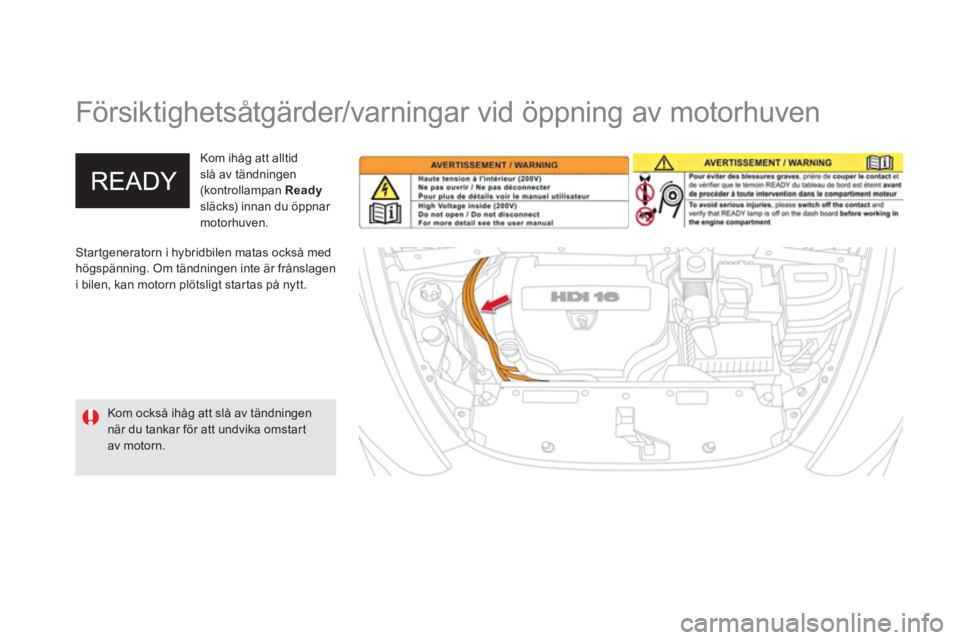

Försiktighetsåtgärder/varningar vid öppning av motorhuven
Startgeneratorn i hybridbilen matas också med högspänning. Om tändningen inte är frånslagen
i bilen, kan motorn plötsligt star tas på nytt. Kom ihå
g att alltid
slå av tändningen (kontrollampan Readysläcks) innan du öppnar
motorhuven.
Kom också ihåg att slå av tändningen när du tankar för att undvika omstartav motorn.

51Hybridsystem

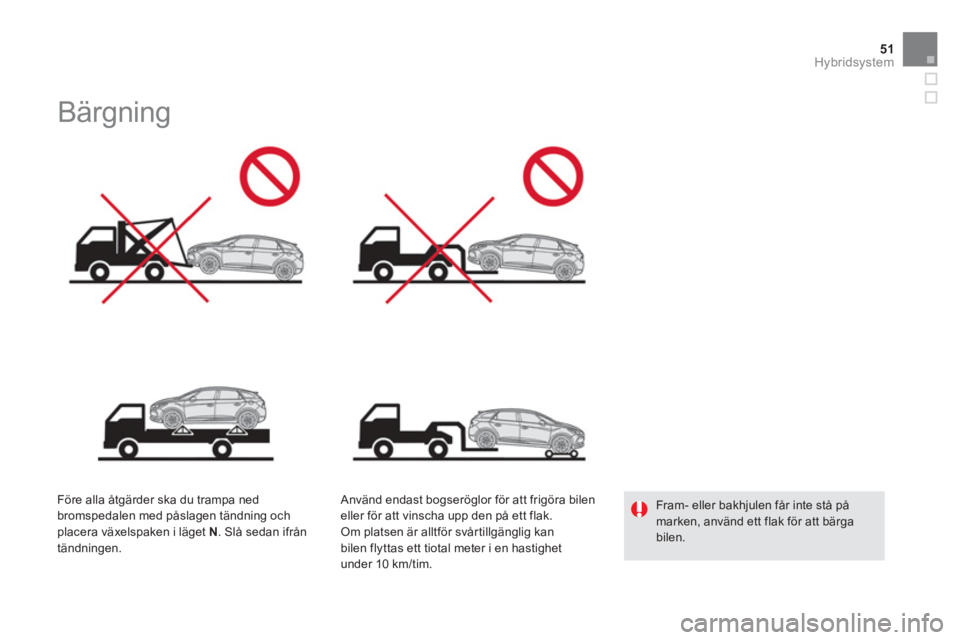

Bärgning


Före alla åtgärder ska du trampa ned
bromspedalen med påslagen tändning och placera växelspaken i läget N. Slå sedan ifrån
tändningen.
Använd endast bo
gseröglor för att frigöra bilen
eller för att vinscha upp den på ett flak.
Om platsen är alltför svårtill
gänglig kan
bilen flyttas ett tiotal meter i en hastighet under 10 km/tim.

Fram- eller bakhjulen får inte stå på marken, använd ett flak för att bärga bilen.

001
Instrumenttavlan

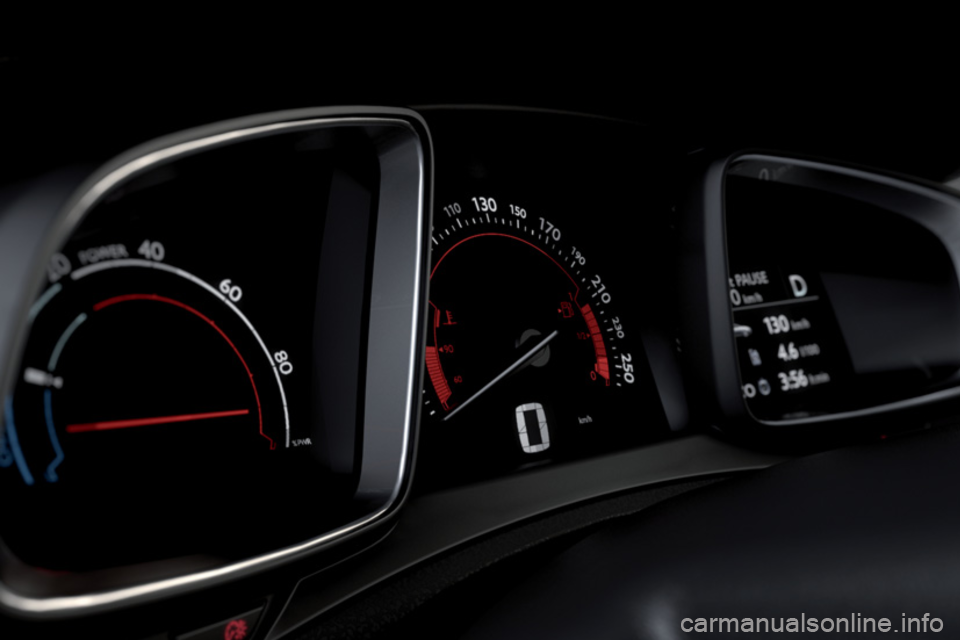

Instrumenttavla
1.
Mätare som indikerar förbrukning/återvinning av energi (tillgänglig effekt
visas i procent
).
Se kapitlet "Hybridsystem" för mer information. 2. Bränslemätare. 3.Indikering av kylarvätskans temperatur.4.
Hastighetsmätare (km/h eller mph).5.
Programmerade värden för farthållaren
eller fartbegränsaren.A
.Reostat för reglage och allmän belysning.
B.- Kor t upprepad tryckning:
däcktr
ycksvarnare, visning av ser viceinfo,
varningsjournal.
- Lång tryckning: nollställning av den
valda funktionen (serviceindikator eller
trippmätare).
6
. Växelläge.
7.Instrumenttavlans display: elektriska
flöden, trippmätare, varningsmeddelanden eller meddelanden om funktionstillstånd (t.ex. oljetryck, batteri, öppen dörr etc.), färddator, media, navigation.8. Digital hastighetsmätare (km eller miles). 9.Ready-lampan: indikerar att bilen är klar att köras.

Mätartavlor och displayer Manöverknappar

Instrumenttavlan
Kontrollampor
Så for t motorn star tar skall dessa lampor
slockna igen.
Slå upp och läs om den berörda
varningslampan innan du kör iväg, om den inte slocknar.
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt
en ljudsignal och ett meddelande visas på
displa
yen på instrumenttavlan.
Kontrollampan kan antingen lysa med fast sken eller blinka.

Vissa kontrollampor kan uppvisa båda indikeringstyperna: fast eller blinkande sken.

Det är bara genom att sättaindikeringstypen i samband med bilens funktionsläge som det går att vetaom situationen är normal eller om enavvikelse har uppstått. Se tabellerna nedan för mer information. In
formerar föraren när ett system aktiveras (kontrollampor) eller när ett fel uppstår (varningslampor).


När tändningen sätts på

Vissa varningslampor tänds i några sekunder
vid tändningstillslag, på instrumenttavlan och/
eller i displayen på instrumenttavlan.

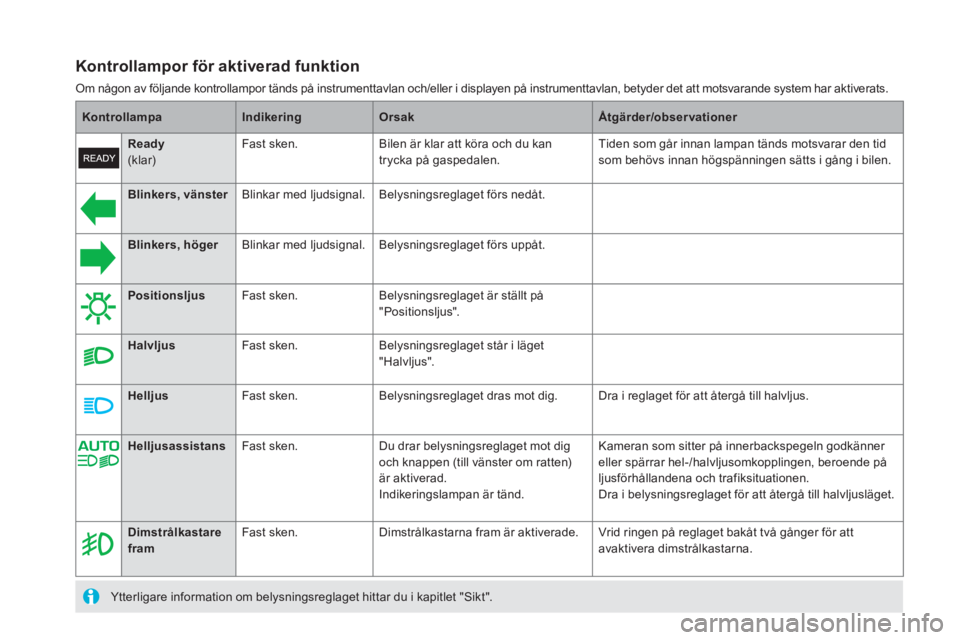

Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds på instrumenttavlan och/eller i displayen på instrumenttavlan, betyder det att motsvarande system har aktiverats.

KontrollampaIndikeringOrsakÅtgärder/observationer




Blinkers, vänsterBlinkar med ljudsignal. Belysningsreglaget förs nedåt.





Blinkers, högerBlinkar med ljudsignal. Belysningsreglaget förs uppåt.





PositionsljusFast sken. Belysningsreglaget är ställt på"Positionsljus".




HalvljusFast sken. Belysningsreglaget står i läget
"Halvljus".



HelljusFast sken. Belysningsreglaget dras mot dig. Dra i reglaget för att återgå till halvljus.




Dimstrålkastare framFast sken. Dimstrålkastarna fram är aktiverade. Vrid ringen på reglaget bakåt två gånger för attavaktivera dimstrålkastarna.


Ytterligare information om belysningsreglaget hittar du i kapitlet "Sikt".




HelljusassistansFast sken.Du drar belysningsreglaget mot digoch knappen (till vänster om ratten) är aktiverad.
Indikeringslampan är tänd. Kameran som sitter på innerbackspe
geln godkänner eller spärrar hel-/halvljusomkopplingen, beroende på
ljusförhållandena och trafiksituationen.
Dra i belysningsreglaget för att återgå till halvljusläget.
Ready(klar) Fast sken. Bilen är klar att köra och du kan
trycka på gaspedalen. Tiden som går innan lampan tänds motsvarar den tidsom behövs innan högspänningen sätts i gång i bilen.

57
Instrumenttavlan



Dimljus bak

Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att avaktivera
dimljusen.
KontrollampaIndikeringOrsakÅtgärder/observationer



Glödningav dieselmotor
Fast sken. Startknappen " STA R T/STOP" har
aktiverats (tändningsläge). Vänta tills lampan släcks innan du star tar.
Hur länge lampan lyser beror på väder förhållandena
(upp till ca trettio sekunder vid extrema förhållanden).
Om motorn inte star tar ska du slå till tändningen igen
och på nytt vänta tills lampan slocknar. Sedan gör du ett nytt startförsök.

Elektrisk parkeringsbroms Fast sken. Den elektriska parkeringsbromsen är
åtdragen. Lossa den elektriska bromsen så att lampan släcks:
trampa på bromspedalen samtidigt som du drar i det elektriska parkeringsbromsreglaget.
Följ säkerhetsföreskrifterna.
Ytterligare information om den elektriska bromsen ges
i kapitlet "Körning".

Urkoppling av denelmanövrerade parkeringsbromsensautomatiskafunktionerr


Fast sken. Funktionerna "automatisk åtdragning"(då motorn stängs av) och "automatisk lossning" är urkoppladeeller felaktiga.
Aktivera funktionen (beroende på försäljningsland)i menyn för fordonskonfiguration eller kontakta CITROËN eller en annan kvalificerad verkstad om
automatisk åtdragning/lossning inte är möjlig.
Bromsen kan i så fall lossas manuellt med ett
reservlossningsreglage.
Ytterligare in
formation om den elektriska parkeringsbromsen hittar du i kapitlet "Körning".

IndikeringOrsakÅtgärder/observationer



Automatisk
torkning
Fast sken. Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan är aktiverad.
Koppla ur den automatiska torknin
gen genom att manövrera reglaget nedåt eller ställ torkarreglaget i ett
annat läge.



Krockkudde påpassagerarsidanFast sken i displayen med indikeringslampor
för bältespåminnare
och passagerarens
frontkrockkudde. Re
glaget som sitter i handskfacket har ställts i läget "ON".Frampassagerarens krockkudde är aktiverad.
I det här fallet får du inte installera en bakåtvänd bilbarnstol.
Ställ reglaget i läget"OFF"
om du vill koppla ur frampassagerarens krockkudde.
I det här fallet går det bra att installera en bakåtvänd barnstol.
