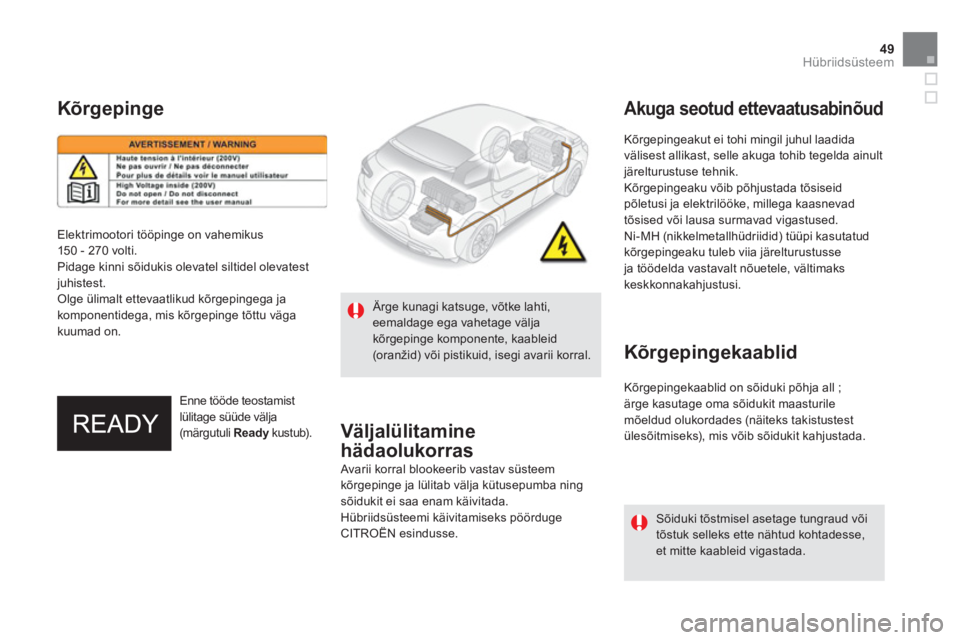

49Hübriidsüsteem

Kõrgepingeakut ei tohi mingil juhul laadida
välisest allikast, selle akuga tohib tegelda ainult järelturustuse tehnik.
Kõrgepingeaku võib põhjustada tõsiseid
põletusi ja elektrilööke, millega kaasnevadtõsised või lausa surmavad vigastused.
Ni-MH
(nikkelmetallhüdriidid) tüüpi kasutatud
kõrgepingeaku tuleb viia järelturustusseja töödelda vastavalt nõuetele, vältimaks
keskkonnakahjustusi.
Kõrgepinge
Elektrimootori tööpinge on vahemikus
150 - 270 volti.
Pida
ge kinni sõidukis olevatel siltidel olevatest juhistest.
Olge ülimalt ettevaatlikud kõrgepingega ja
komponentidega, mis kõrgepinge tõttu väga
kuumad on.
Väljalülitamine
h
ädaolukorras
Avarii korral blookeerib vastav süsteemkõrgepinge ja lülitab välja kütusepumba ning sõidukit ei saa enam käivitada.Hübriidsüsteemi käivitamiseks pöördugeCITROËN esindusse.
Kõr
gepingekaablid on sõiduki põhja all ;ärge kasutage oma sõidukit maasturile
mõeldud olukordades (näiteks takistustest
ülesõitmiseks), mis võib sõidukit kahjustada.
Enne tööde teostamist lülitage süüde välja (märgutuli Readykustub).
y


Akuga seotud ettevaatusabinõud


Kõrgepingekaablid
Sõiduki tõstmisel asetage tungraud võitõstuk selleks ette nähtud kohtadesse,et mitte kaableid vigastada.

Ärge kunagi katsuge, võtke lahti, eemaldage ega vahetage väljakõrgepinge komponente, kaableid(oranžid) või pistikuid, isegi avarii korral.

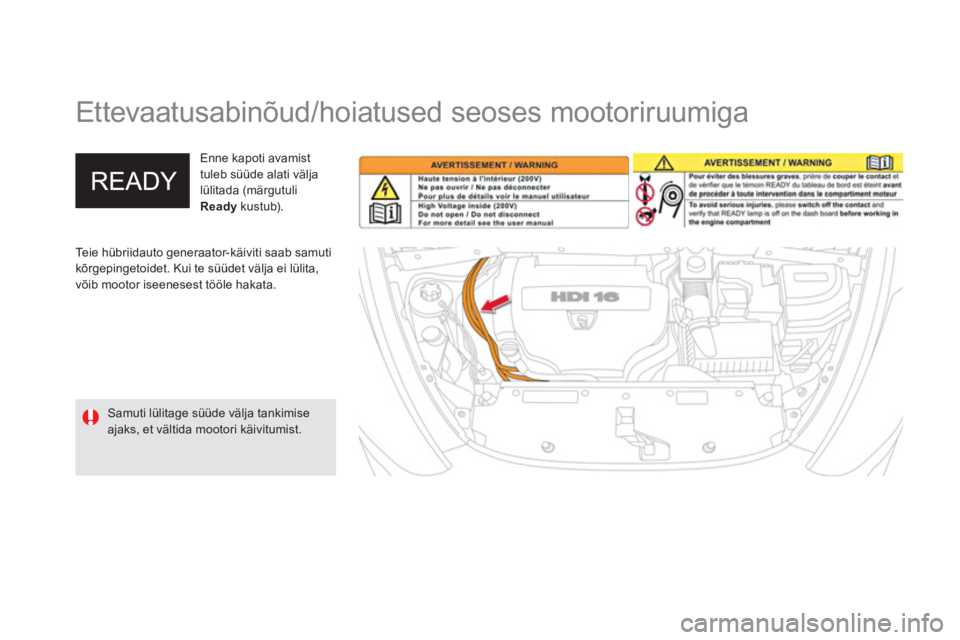

Ettevaatusabinõud/hoiatused seoses mootoriruumiga
Teie hübriidauto generaator-käiviti saab samuti
kõrgepingetoidet. Kui te süüdet välja ei lülita,
võib mootor iseenesest tööle hakata. Enne kapoti avamist
tuleb s
üüde alati välja lülitada (märgutuli Ready kustub).
Samuti lülitage süüde välja tankimise ajaks, et vältida mootori käivitumist.

51Hübriidsüsteem

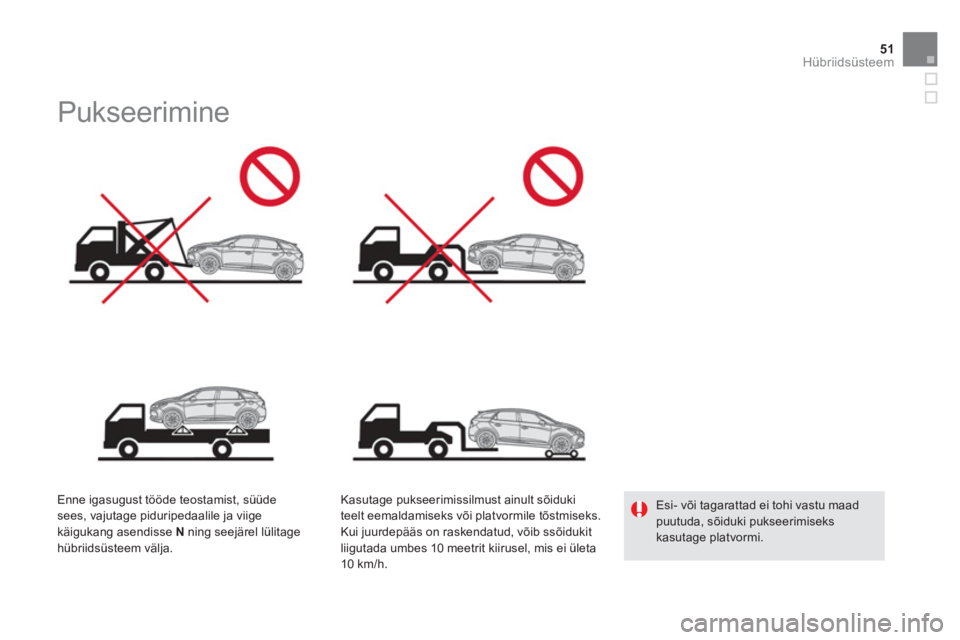

Pukseerimine

Enne igasugust tööde teostamist, süüde sees, vajutage piduripedaalile ja viige käigukang asendisse Nning seejärel lülitagehübriidsüsteem välja.
Kasutage pukseerimissilmust ainult sõidukiteelt eemaldamiseks või platvormile tõstmiseks.Kui juurdepääs on raskendatud, võib ssõidukit liigutada umbes 10 meetrit kiirusel, mis ei ületa
10 km/h.
Esi- või tagarattad ei tohi vastu maadpuutuda, sõiduki pukseerimisekskasutage platvormi.

001
Seadmete korrasoleku kontroll

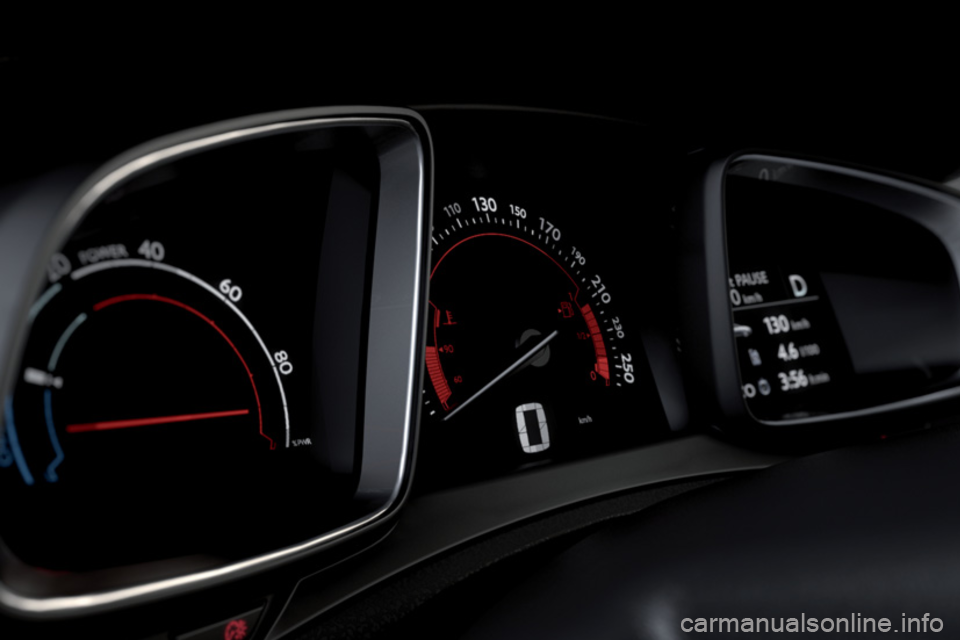

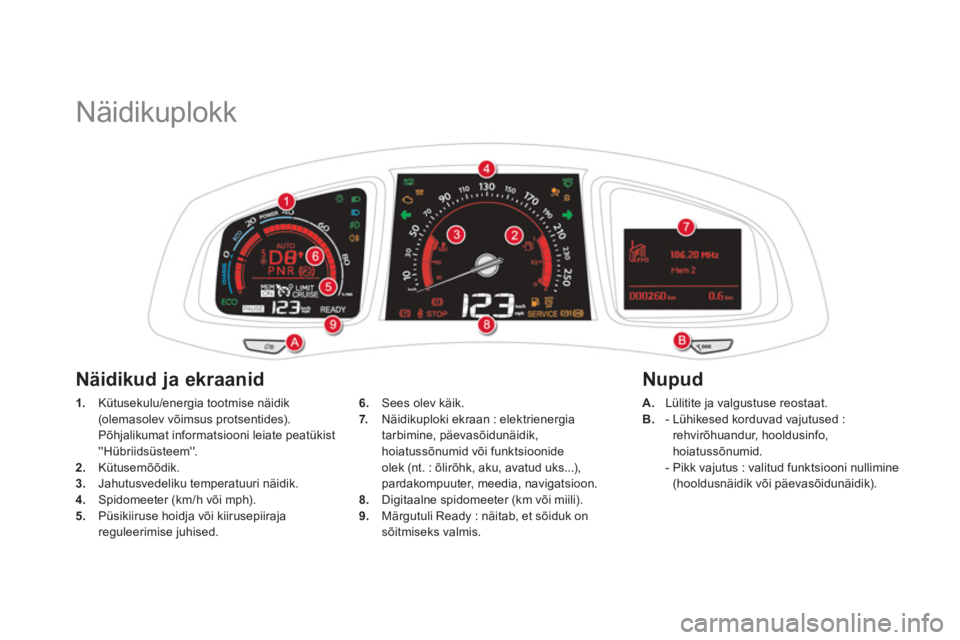

Näidikuplokk
1.
Kütusekulu/energia tootmise näidik(olemasolev võimsus protsentides).
Põh
jalikumat informatsiooni leiate peatükist ''Hübriidsüsteem''. 2. Kütusemõõdik.3.Jahutusvedeliku temperatuuri näidik.4.
Spidomeeter (km/h või mph).5.
Püsikiiruse hoidja või kiirusepiiraja reguleerimise juhised. A
.Lülitite ja valgustuse reostaat.
B.- Lühikesed korduvad vajutused :
rehvirõhuandur, hooldusinfo,hoiatussõnumid.
- Pikk vajutus : valitud funktsiooni nullimine (hooldusnäidik või päevasõidunäidik). 6
. Sees olev käik.
7.Näidikuploki ekraan : elektrienergia
tarbimine, p
äevasõidunäidik,
hoiatussõnumid või funktsioonideolek (nt. : õlirõhk, aku, avatud uks...),
pardakompuuter, meedia, navigatsioon.8. Digitaalne spidomeeter (km või miili). 9.Märgutuli Ready : näitab, et sõiduk on sõitmiseks valmis.

Näidikud ja ekraanid Nupud

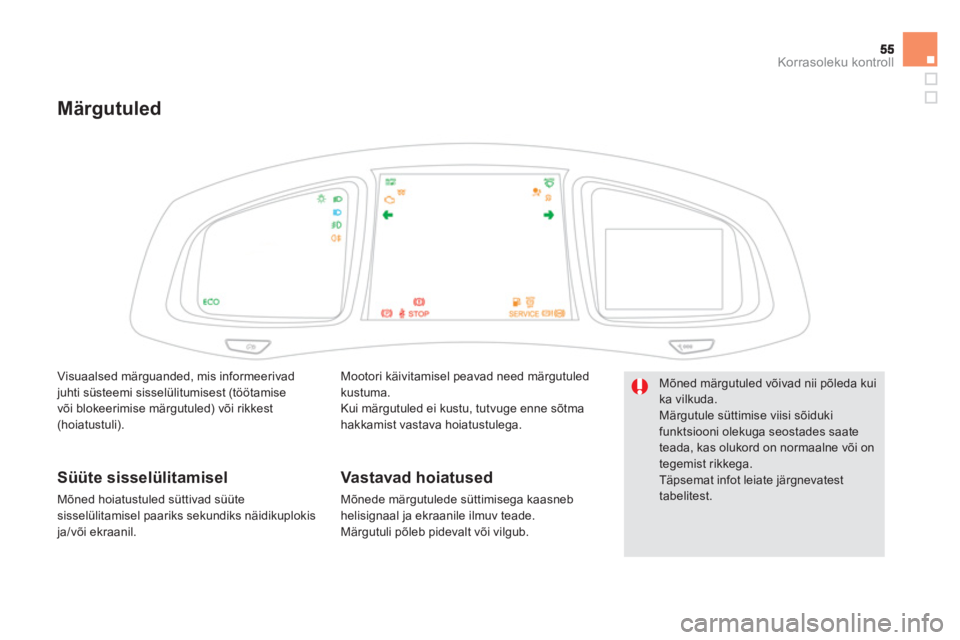

Korrasoleku kontroll
Märgutuled
Mootori käivitamisel peavad need märgutuledkustuma.Kui märgutuled ei kustu, tutvuge enne sõtma hakkamist vastava hoiatustulega.
Vastavad hoiatused
Mõnede märgutulede süttimisega kaasnebhelisignaal ja ekraanile ilmuv teade.
Märgutuli põleb pidevalt või vilgub.


Mõned märgutuled võivad nii põleda kuika vilkuda.
Märgutule süttimise viisi sõiduki
funktsiooni olekuga seostades saate teada, kas olukord on normaalne või ontegemist rikkega.
Täpsemat infot leiate järgnevatesttabelitest. Visuaalsed mär
guanded, mis informeerivad juhti süsteemi sisselülitumisest (töötamise
või blokeerimise märgutuled) või rikkest (hoiatustuli).

Süüte sisselülitamisel
Mõned hoiatustuled süttivad süütesisselülitamisel paariks sekundiks näidikuplokisja/või ekraanil.

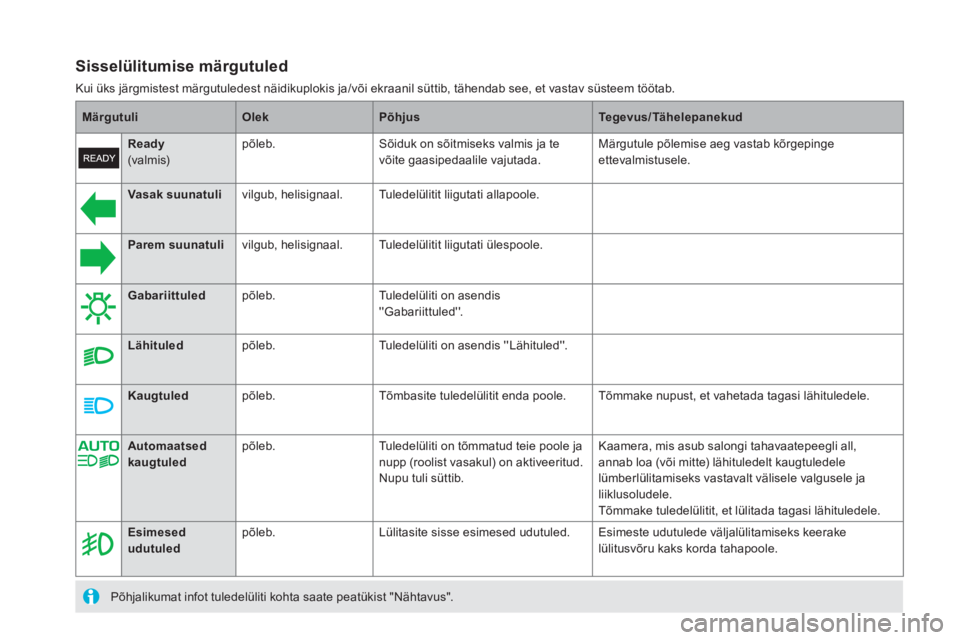

Sisselülitumise märgutuled
Kui üks järgmistest märgutuledest näidikuplokis ja/või ekraanil süttib, tähendab see, et vastav süsteem töötab.

MärgutuliOlekPõhjusTegevus/Tähelepanekud




Vasak suunatulivilgub, helisignaal. Tu l e d e lülitit liigutati allapoole.





Parem suunatulivilgub, helisignaal. Tu l e d e lülitit liigutati ülespoole.





Gabariittuledpõleb. Tuledelüliti on asendis ''Gabariittuled''.




Lähituledpõleb. Tuledelüliti on asendis ''Lähituled''.





Kaugtuledpõleb. Tõmbasite tuledelülitit enda poole. Tõmmake nupust, et vahetada tagasi lähituledele.




Esimesed udutuledpõleb. Lülitasite sisse esimesed udutuled. Esimeste udutulede väljalülitamiseks keerake
lülitusvõru kaks korda tahapoole.

Põhjalikumat infot tuledelüliti kohta saate peatükist "Nähtavus".




Automaatsed kaugtuledpõleb. Tuledelüliti on tõmmatud teie poole ja nupp (roolist vasakul) on aktiveeritud. Nupu tuli süttib.
Kaamera, mis asub salongi tahavaatepeegli all,
annab loa (või mitte) lähituledelt kaugtuledele lümberlülitamiseks vastavalt välisele valgusele ja
liiklusoludele.
Tõmmake tuledelülitit, et lülitada tagasi lähituledele.
Ready(valmis) põleb. Sõiduk on sõitmiseks valmis ja te
võite gaasipedaalile vajutada.Märgutule põlemise aeg vastab kõrgepingeettevalmistusele.

57
Korrasoleku kontroll

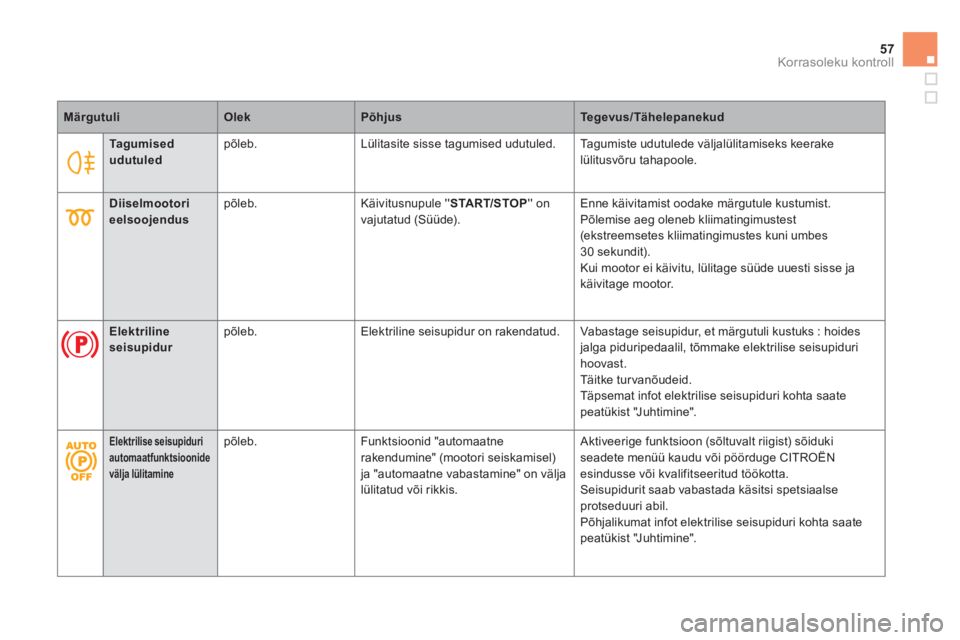

Tagumised udutuled
põleb. Lülitasite sisse tagumised udutuled. Tagumiste udutulede väljalülitamiseks keerake
lülitusvõru tahapoole.
MärgutuliOlekPõhjusTegevus/Tähelepanekud



Diiselmootori eelsoojendus põleb. Käivitusnupule ''STA R T/STOP '' on
vajutatud (Süüde). Enne käivitamist oodake märgutule kustumist.
Põlemise aeg oleneb kliimatingimustest
(ekstreemsetes kliimatingimustes kuni umbes 30 sekundit).
Kui mootor ei käivitu, lülitage süüde uuesti sisse ja
käivitage mootor.

Elektriline seisupidur
põleb. Elektriline seisupidur on rakendatud. Vabastage seisupidur, et märgutuli kustuks : hoidesjalga piduripedaalil, tõmmake elektrilise seisupidurihoovast.
Täitke turvanõudeid.
Täpsemat infot elektrilise seisupiduri kohta saate
peatükist "Juhtimine".


Elektrilise seisupiduri automaatfunktsioonidevälja lülitamine


põleb. Funktsioonid "automaatne
rakendumine" (mootori seiskamisel)ja "automaatne vabastamine" on välja lülitatud või rikkis.
Aktiveerige funktsioon (sõltuvalt riigist) sõidukiseadete menüü kaudu või pöörduge CITROËNesindusse või kvalifitseeritud töökotta.
Seisupidurit saab vabastada käsitsi spetsiaalse protseduuri abil.
Põhjalikumat infot elektrilise seisupiduri kohta saate
peatükist "Juhtimine".

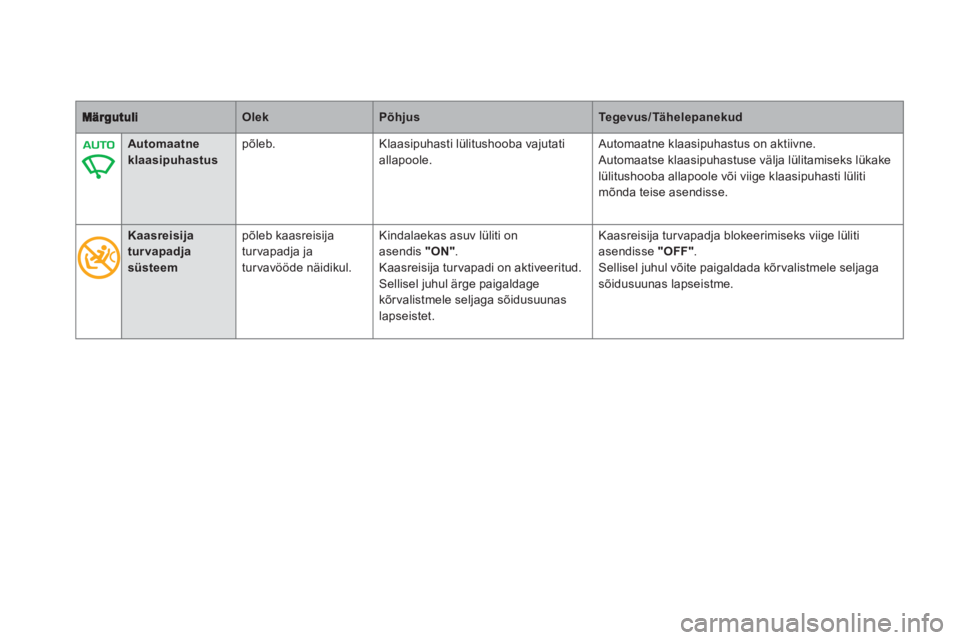

OlekPõhjusTegevus/Tähelepanekud



Automaatne
klaasipuhastuspõleb. Klaasipuhasti l
ülitushooba vajutati
allapoole.
Automaatne klaasipuhastus on aktiivne.

Automaatse klaasipuhastuse välja lülitamiseks lükakelülitushooba allapoole või viige klaasipuhasti lüliti mõnda teise asendisse.



Kaasreisijaturvapadjasüsteem
põleb kaasreisija
turvapadja ja
turvavööde näidikul.
Kindalaekas asuv lüliti onasendis "ON".Kaasreisija tur vapadi on aktiveeritud. Sellisel juhul ärge paigaldage
kõr valistmele seljaga sõidusuunas
lapseistet.
Kaasreisija tur vapadja blokeerimiseks viige lülitiasendisse "OFF".Sellisel juhul võite paigaldada kõrvalistmele seljaga sõidusuunas lapseistme.
