Praktične informacije

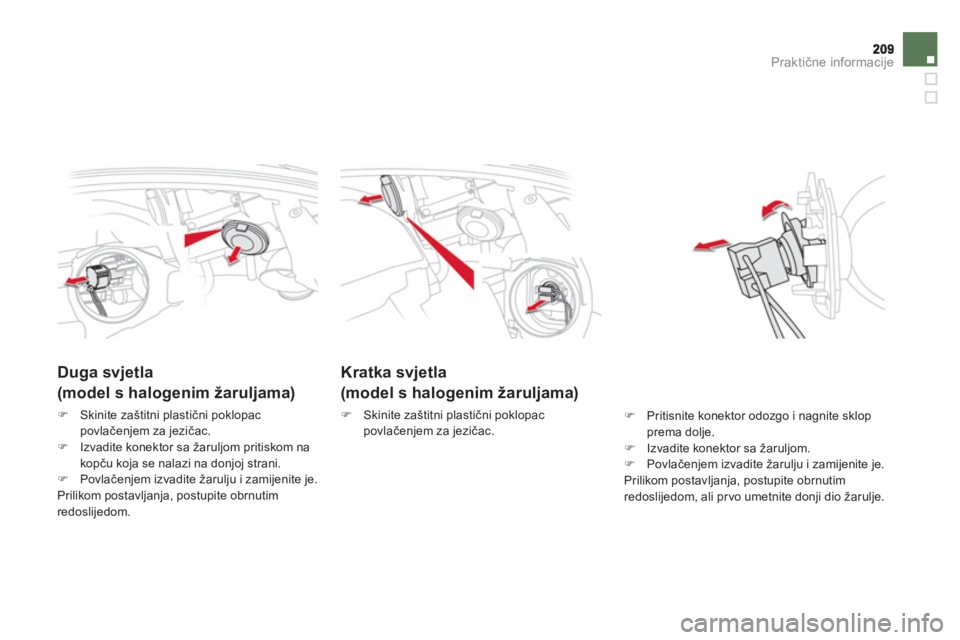

Kratka svjetla
(model s halogenim žaruljama)
)
Skinite zaštitni plastični poklopac
povlačenjem za jezičac.







Duga svjetla
(model s halogenim žaruljama)
)Skinite zaštitni plastični poklopac povlačenjem za jezičac.)Izvadite konektor sa

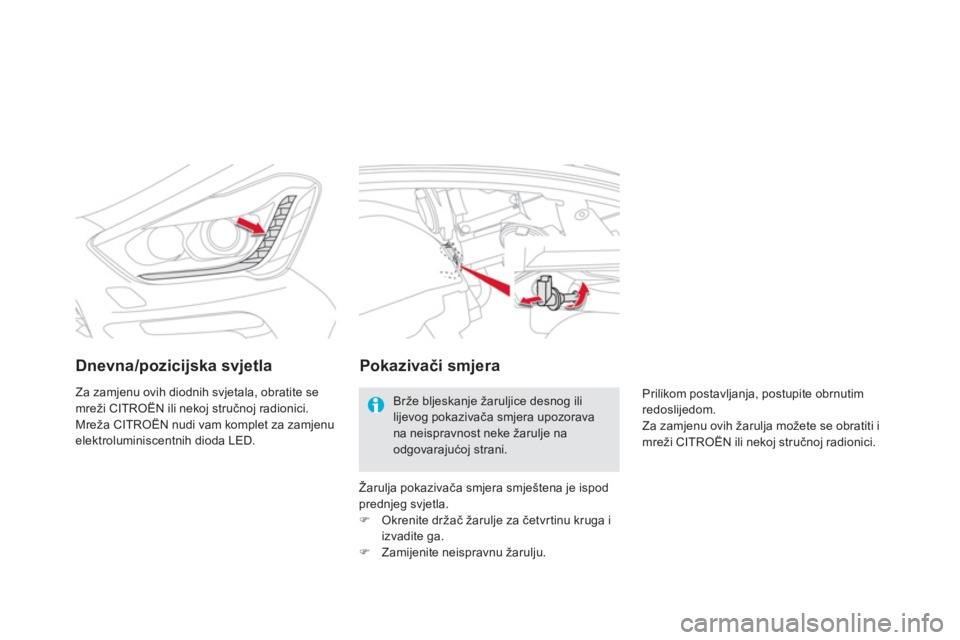

Dnevna/pozicijska svjetla
Za zamjenu ovih diodnih svjetala, obratite se mreži CITROËN ili nekoj stručnoj radionici.
Mreža CITROËN nudi vam komplet za zamjenu elektroluminiscentnih dioda LED.
Pokazivači smjera
Brže bljeskanje žaruljice desnog ililijevog pokazivača smjera upozoravana neispravnost neke žarulje naodgovarajućoj strani.

Praktične informacije

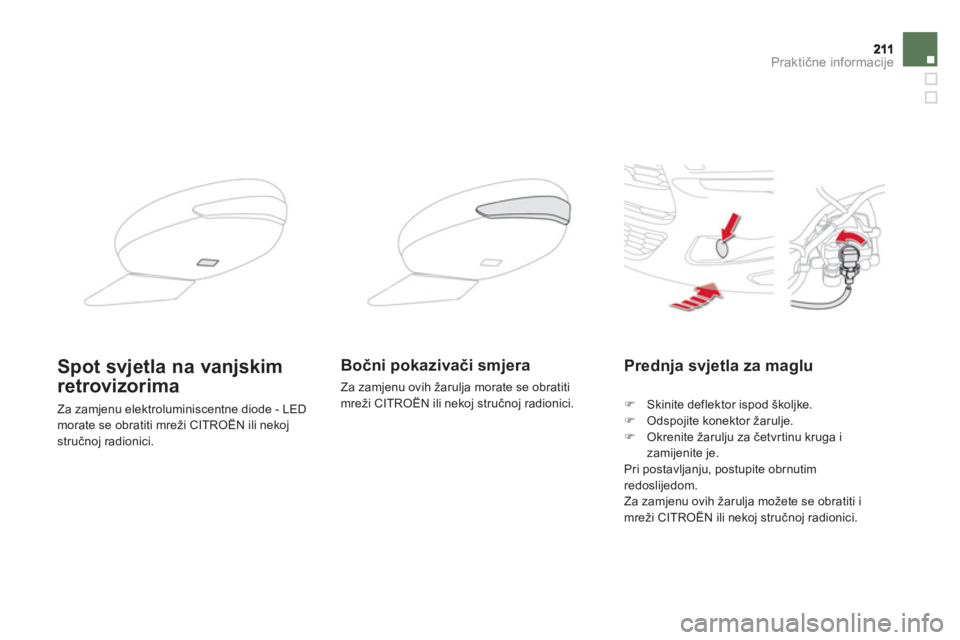

Prednja svjetla za maglu
)
Skinite deflektor ispod školjke.)
Odspojite konektor

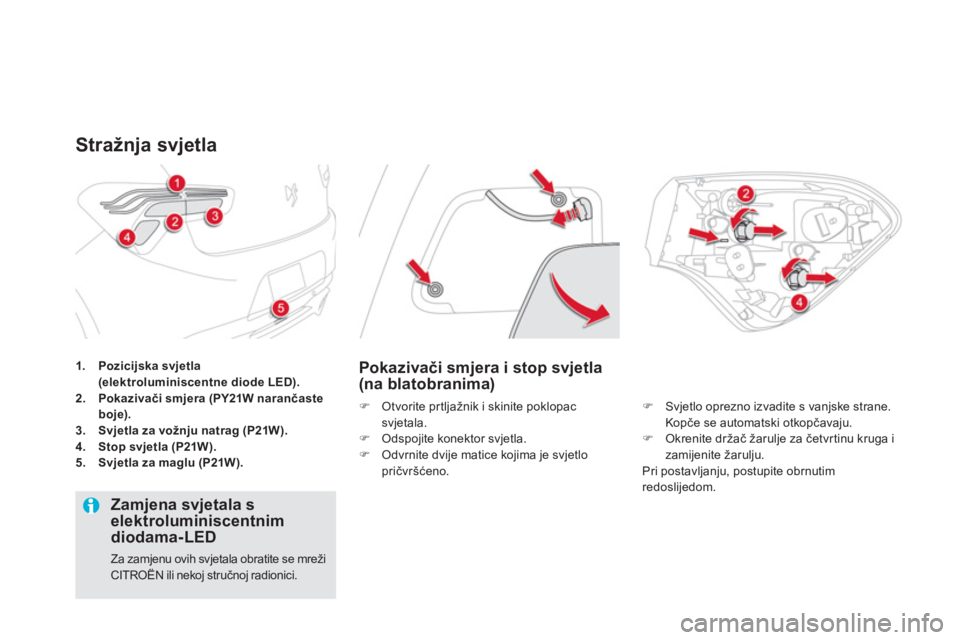

1.Pozicijska svjetla(elektroluminiscentne diode LED).2.Pokazivači smjera (PY21W narančaste boje).3. Svjetla za vožnju natrag (P21W).4.Stop svjetla (P21W).5.Svjetla za maglu (P21W).
Stražnja svjetla
Pokazivači smjera i stop svjetla(na blatobranima)
)
Otvorite prtljažnik i skinite poklopacsvjetala.)
Odspojite konektor svjetla.)
Odvrnite dvije matice kojima je svjetlo
pričvršćeno.
)Svjetlo oprezno izvadite s vanjske strane.Kopče se automatski otkopčavaju. )Okrenite dr

Praktične informacije

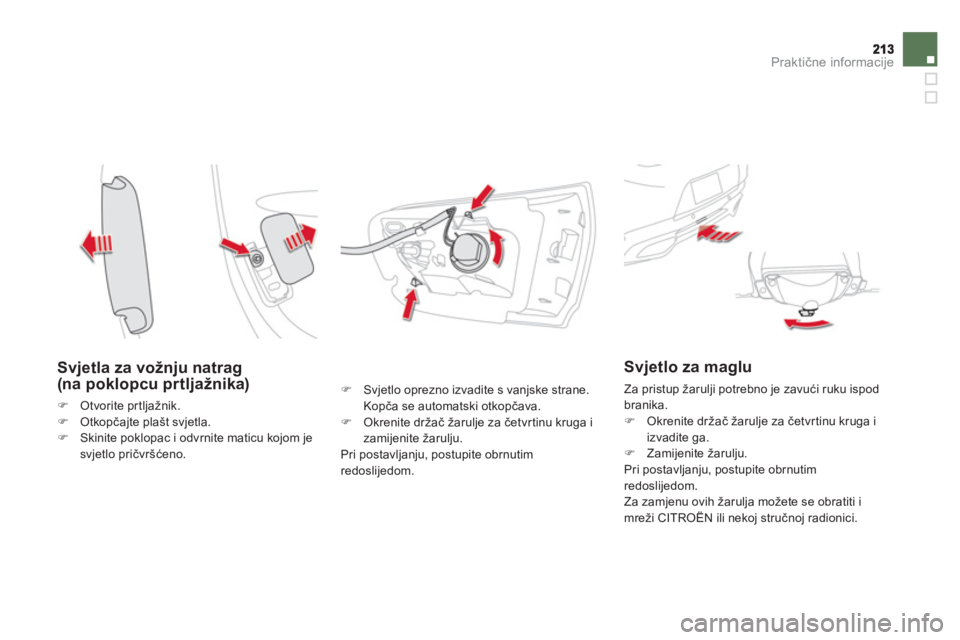

Svjetla za vožnju natrag (na poklopcu prtljažnika)
)Otvorite prtljažnik.)Otkopčajte plašt svjetla.)Skinite poklopac i odvrnite maticu kojom jesvjetlo pričvršćeno.
)
Svjetlo oprezno izvadite s vanjske strane.
Kopča se automatski otkopčava.
)
Okrenite dr

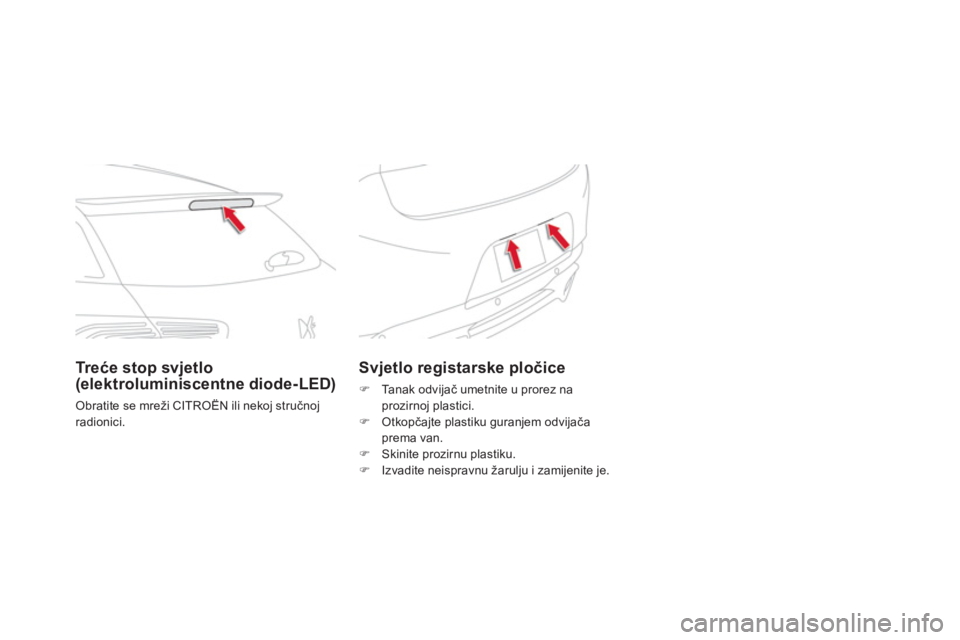

Svjetlo registarske pločice
)
Ta n a k o d v ijač umetnite u prorez na
prozirnoj plastici.) Otkopčajte plastiku guranjem odvijačaprema van. )
Skinite prozirnu plastiku. )
Izvadite neispravnu

215
Praktične informacije

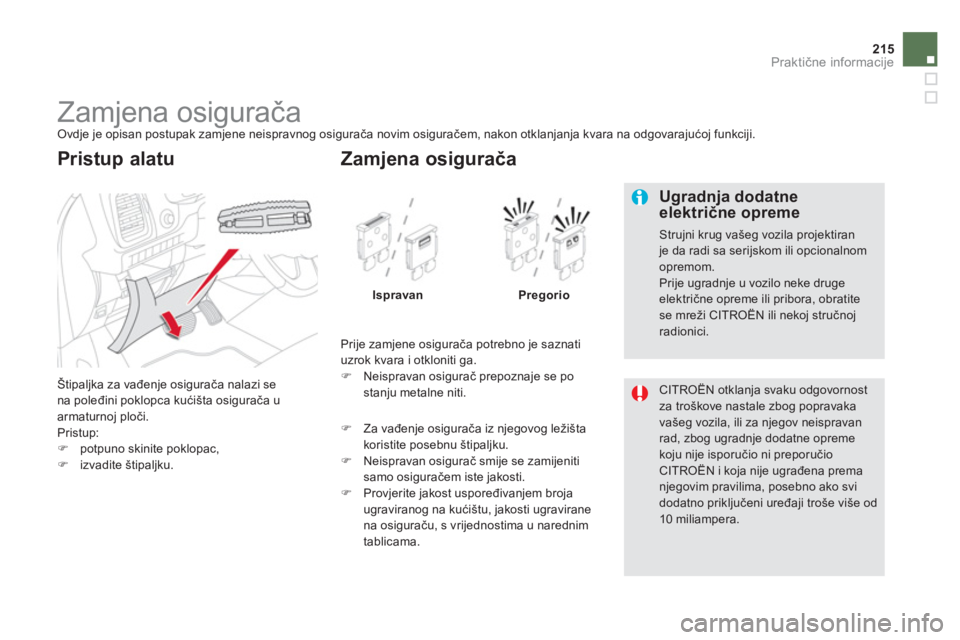

Zamjena osigurača Ovdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja kvara na odgovarajućoj funkciji.
Štipal
jka za vađenje osigurača nalazi se na poleđini poklopca kući

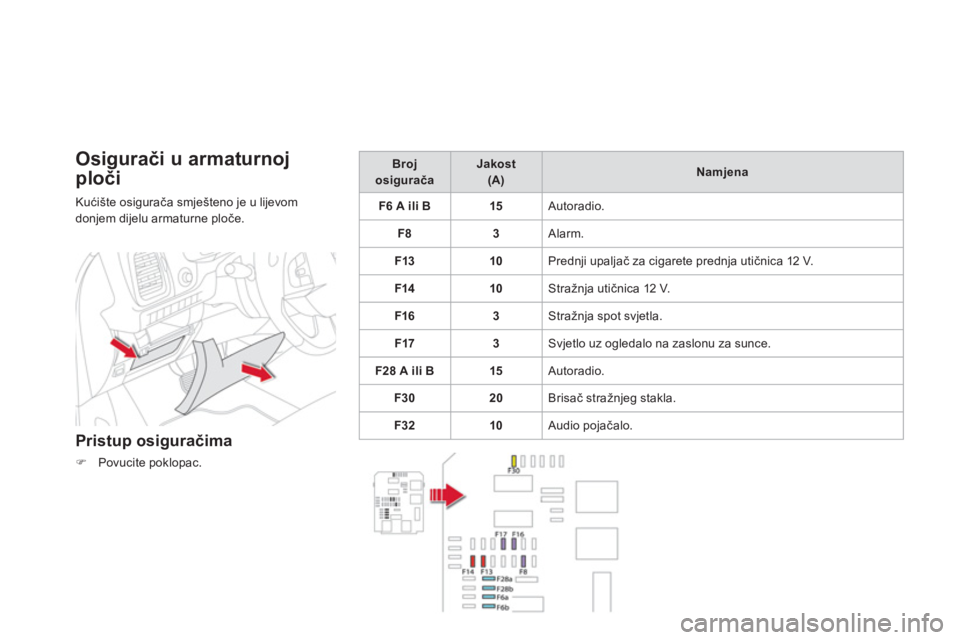

Osigurači u armaturnoj
ploči
Kući

217Praktične informacije

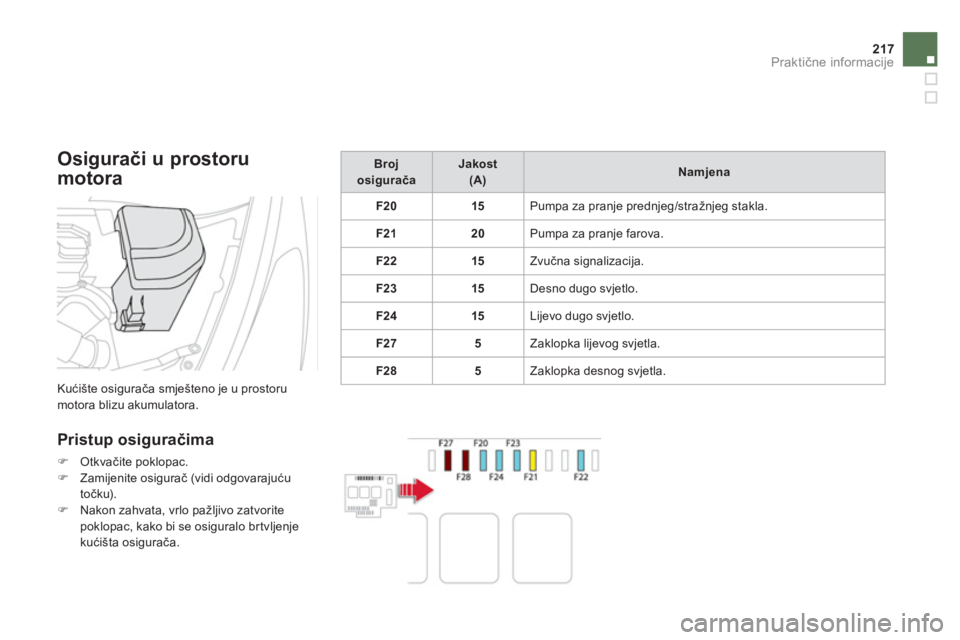

Osigurači u prostoru
motora

Kućište osigurača smješteno je u prostorumotora blizu akumulatora.


Pristup osiguračima
)Otkvačite poklopac.)Zamijenite osigurač (vidi odgovarajuću
točku). )Nakon zahvata, vrlo pa

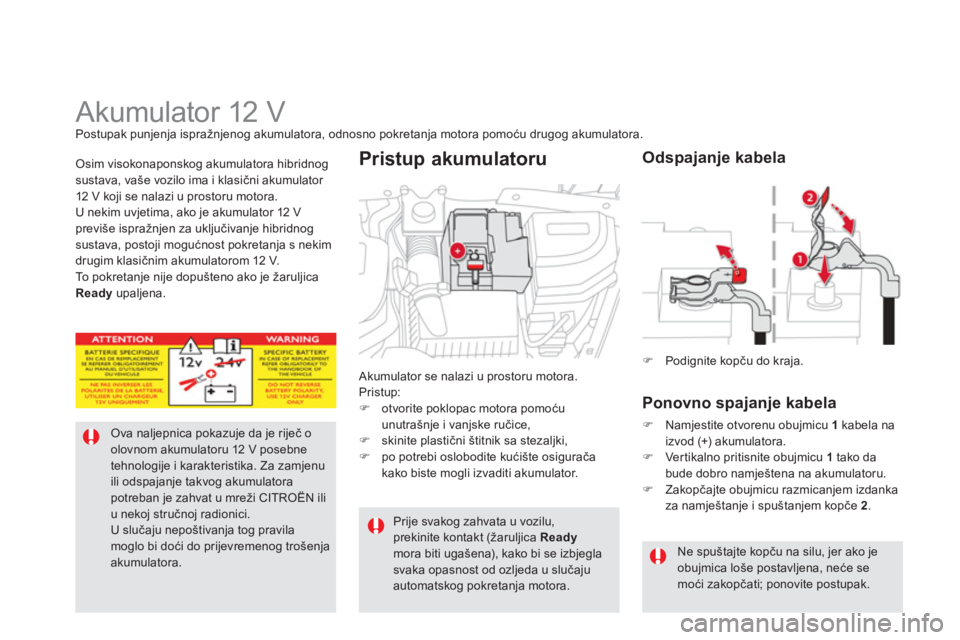

Akumulator 12 V Postupak punjenja ispražnjenog akumulatora, odnosno pokretanja motora pomoću drugog akumulatora.
Ova naljepnica pokazuje da je riječ o olovnom akumulatoru 12 V posebne tehnologije i karakteristika. Za zamjenu ili odspajanje takvog akumulatora potreban je zahvat u mreži CITROËN iliu nekoj stručnoj radionici.
U slučaju nepoštivanja tog pravilamoglo bi doći do prijevremenog trošenjaakumulatora. Akumulator se nalazi u
prostoru motora.
Pristup: )
otvorite poklopac motora pomoćuunutrašnje i vanjske ručice, )
skinite plastični štitnik sa stezaljki, )
po potrebi oslobodite kućište osigurača kako biste mogli izvaditi akumulator.



Pristup akumulatoru
)Podignite kopču do kraja.



Odspajanje kabela

Ponovno spa
janje kabela
)Namjestite otvorenu obujmicu 1
kabela na
izvod
(+) akumulatora. )Ver tikalno pritisnite obujmicu 1 tako da
bude dobro namještena na akumulatoru. )Zakopčajte obujmicu razmicanjem izdanka
za namještanje i spuštanjem kopče 2.

Ne spuštajte kopču na silu, jer ako je obujmica loše postavljena, neće se moći zakopčati; ponovite postupak.

Prije svakog zahvata u vozilu,prekinite kontakt (žaruljica Readymora biti ugašena), kako bi se izbjegla svaka opasnost od ozljeda u slučaju
automatskog pokretanja motora.
Osim visokonaponskog akumulatora hibridnog sustava, vaše vozilo ima i klasični akumulator
12 V koji se nalazi u prostoru motora.
U nekim uv
jetima, ako je akumulator 12 V
previše ispražnjen za uključivanje hibridnogsustava, postoji mogućnost pokretanja s nekim
drugim klasičnim akumulatorom 12 V.
To p o k r e t a nje nije dopušteno ako je žaruljica Ready upaljena.
