CITROEN DS5 HYBRID 2013 Eksploatavimo vadovas (in Lithuanian)

Šis komplektas yra padėtas pasidėjimo dėžėje,esančioje po bagažinės grindimis. Tai komplektas, sudarytas i
š kompresoriaus
ir kasetės su u
žkimšimo medžiaga, kuri jums leidžia laikinai sutaisyti
padangą, kad
galėtumėte nuvykti į artimiausią remonto
dirbtuvę.
Juo galima užtaisyti daugumą skylių,
atsiradusių pradūrus padangą ir esančių ant padangos riedamosios dalies arba ant šiosdalies kampo.

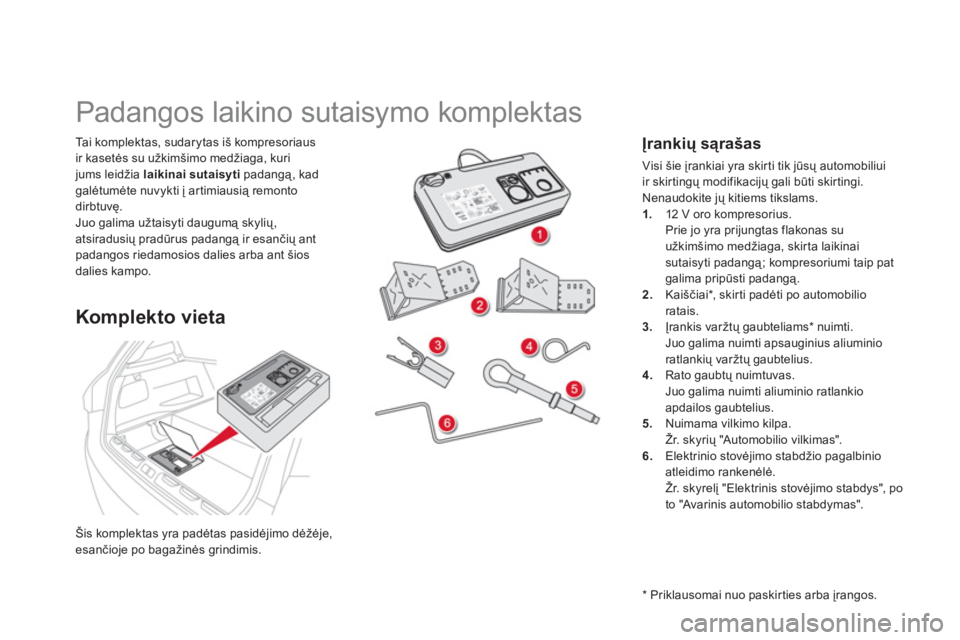

Padangos laikino sutaisymo komplektas
Komplekto vieta







Įrankių sąrašas

Visi šie įrankiai yra skirti tik jūsų automobiliui
ir skirtingų modifikacijų gali būti skirtingi.
Nenaudokite jų kitiems tikslams. 1.
12 V oro kompresorius.
Prie
jo yra prijungtas flakonas su
užkimšimo medžiaga, skirta laikinai sutaisyti padangą; kompresoriumi taip pat
galima pripūsti padangą.
2.Kaiščiai *
, skir ti padėti po automobilio ratais.3.Įrankis varžtų gaubteliams * nuimti.
Juo galima nuimti apsauginius aliuminio ratlankių varžtų gaubtelius.4.
Rato gaubtų nuimtuvas.
Juo galima nuimti aliuminio ratlankioapdailos gaubtelius.
5. Nuimama vilkimo kilpa.
Žr. skyrių "Automobilio vilkimas".
6.Elektrinio stovėjimo stabdžio pagalbinioatleidimo rankenėlė.

201Praktinė informacija
A.
Padėties "Sutaisymas" arba "Pripūtimas"
pasirinkimo jungiklis.
B. Įjungimo "I"ir išjungimo "O"jungiklis.C.
Oro išleidimo mygtukas.D.
Manometras (barais arba p.s.i). E.
Skyrelis, kuriame yra:


- laidas su adaptavimo jungtimi 12 V lizdui,

- antgaliai, skirti pripūsti įvairius daiktus: kamuolį, dviračio padangą ir pan.

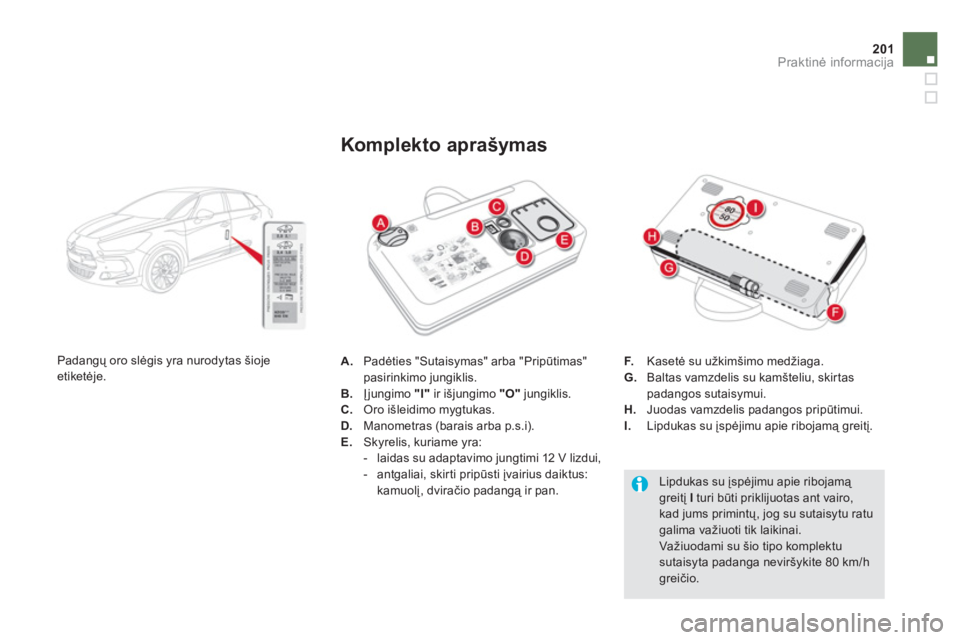

Komplekto aprašymas
F.Kasetė su užkimšimo medžiaga. G.Baltas vamzdelis su kamšteliu, skirtas padangos sutaisymui.
H. Juodas vamzdelis padangos pripūtimui. I.
Lipdukas su įspėjimu apie ribojamą greitį.


Lipdukas su įspėjimu apie ribojamą greitį Ituri būti priklijuotas ant vairo, kad jums primintų, jog su sutaisytu ratugalima važiuoti tik laikinai.

Važiuodami su šio tipo komplektusutaisyta padanga neviršykite 80 km/h greičio. Padan
gų oro slėgis yra nurodytas šioje etiketėje.

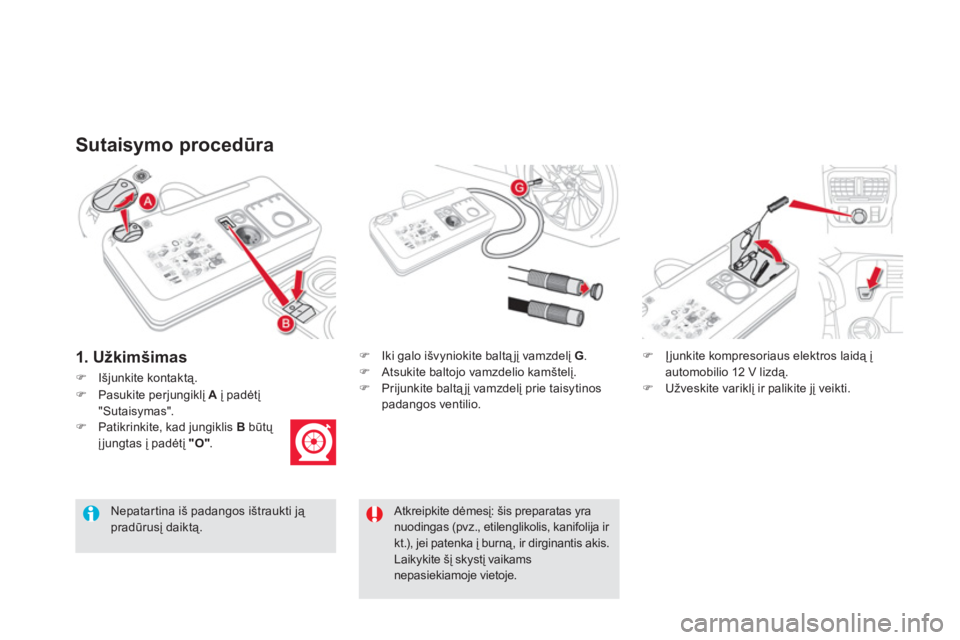

Sutaisymo procedūra
)Išjunkite kontaktą.
)
Iki galo išvyniokite baltąjį vamzdelį G . )
Atsukite baltojo vamzdelio kamštelį. )
Prijunkite baltąjį vamzdelį prie taisytinos
padangos ventilio.
)Įjunkite kompresoriaus elektros laidą į automobilio 12 V lizdą.)Užveskite variklį ir palikite jį veikti.



Atkreipkite dėmesį: šis preparatas yra nuodingas (pvz., etilenglikolis, kanifolija ir kt.), jei patenka į burną, ir dirginantis akis. Laikykite šį skystį vaikamsnepasiekiamoje vietoje.


Nepatartina iš padangos ištraukti ją pradūrusį daiktą.
1. Užkimšimas
)Pasukite perjungiklį A
į padėtį "Sutaisymas". )Patikrinkite, kad jungiklis Bbūtų
įjungtas į padėtį "O".

203Praktinė informacija


Neįjunkite kompresoriaus prieš tai neprijungę baltojo vamzdelio priepadangos ventilio: užkimšimo medžiagabus išlieta lauk.

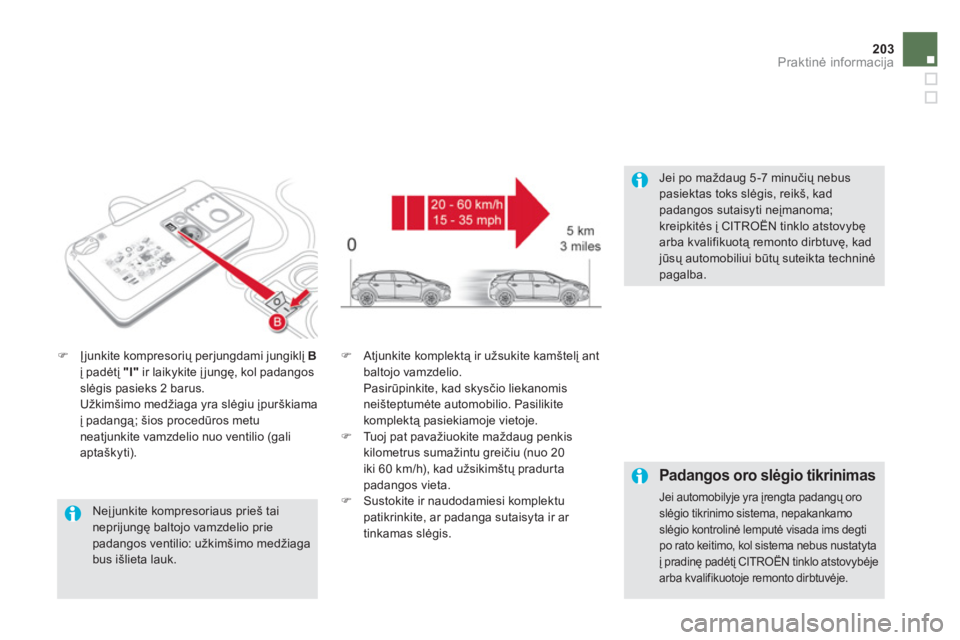

)Įjunkite kompresorių perjungdami jungiklį Bį padėtį "I"
ir laikykite įjungę, kol padangos slėgis pasieks 2 barus.
Užkimšimo medžiaga yra slėgiu įpurškiama
į padangą; šios procedūros metu
neatjunkite vamzdelio nuo ventilio (galiaptaškyti).

)
Atjunkite komplektą ir užsukite kamštelį antbaltojo vamzdelio.
Pasirūpinkite, kad skysčio liekanomis
neišteptumėte automobilio. Pasilikite
komplektą pasiekiamoje vietoje.)
Tuoj pat pavažiuokite maždaug penkiskilometrus sumažintu greičiu (nuo 20
iki 60 km/h), kad užsikimštų pradurta
padangos vieta. ) Sustokite ir naudodamiesi komplektu
patikrinkite, ar padanga sutaisyta ir ar
t
inkamas slėgis.



Padangos oro slėgio tikrinimas
Jei automobilyje yra įrengta padangų oro slėgio tikrinimo sistema, nepakankamoslėgio kontrolinė lemputė visada ims degtipo rato keitimo, kol sistema nebus nustatytaį pradinę padėtį CITROËN tinklo atstovybėjearba kvalifikuotoje remonto dirbtuvėje.



Jei po maždaug 5 -7 minučių nebus pasiektas toks slėgis, reikš, kadpadangos sutaisyti neįmanoma;kreipkitės į CITROËN tinklo atstovybęarba kvalifikuotą remonto dirbtuvę, kad jūsų automobiliui būtų suteikta techninė pagalba.

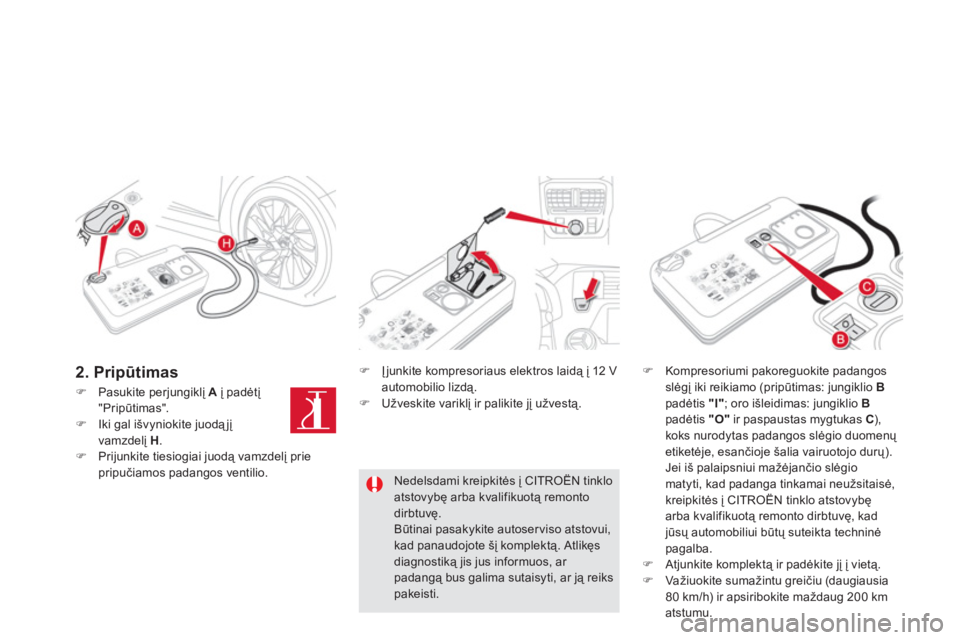

2. Pripūtimas)
Įjunkite kompresoriaus elektros laidą į 12 V
automobilio lizdą. )
Užveskite variklį ir palikite jį užvestą.

)Kompresoriumi pakoreguokite padangos slėg
³ iki reikiamo (pripūtimas: jungiklio Bpadėtis "I"; oro išleidimas: jungiklio Bpadėtis "O"
ir paspaustas mygtukas C),
koks nurodytas padangos slėgio duomenų etiketėje, esančioje šalia vairuotojo durų).
Jei iš palaipsniui mažėjančio slėgio matyti, kad padanga tinkamai neužsitaisė,
kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę, kadjūsų automobiliui būtų suteikta techninė
pagalba.)Atjunkite komplektą ir padėkite jį į vietą.)Važiuokite sumažintu greičiu (daugiausia80 km/h) ir apsiribokite maždaug 200 km atstumu.


Nedelsdami kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.Būtinai pasakykite autoserviso atstovui, kad panaudojote šį komplektą. Atlikęsdiagnostiką jis jus informuos, ar padangą bus galima sutaisyti, ar ją reiks pakeisti.
)Pasukite perjungiklį A
į padėtį "Pripūtimas". )Iki gal išvyniokite juodąjį
vamzdelį H.)Prijunkite tiesiogiai juodą vamzdelį priepripučiamos padangos ventilio.

205
Praktinė informacija


Kasetės išėmimas
)Sudėkite į vietą juodąjį vamzdelį.)Nuimkite kampu sulenktą baltojo vamzdelio pagrindą. )Laikykite kompresorių ver tikaliai. )Atsukite kasetę suėmę ją už apačios.



Būkite atsargūs, kad neištekėtų skystis. Skysčio tinkamumo data yra užrašyta ant kasetės.
Kasetes su skysčiu galima naudoti tik
vieną kartą; net jei tik pradėta naudoti, jituri būti pakeista.
Panaudoję neišmeskite kasetės į gamtą, atiduokite ją į CITROËNtinklo atstovybę arba tokių medžiagų perdirbimui įgaliotą įmonę.
Nepamirškite įsigyti naują kasetę, kurią galite gauti CITRO

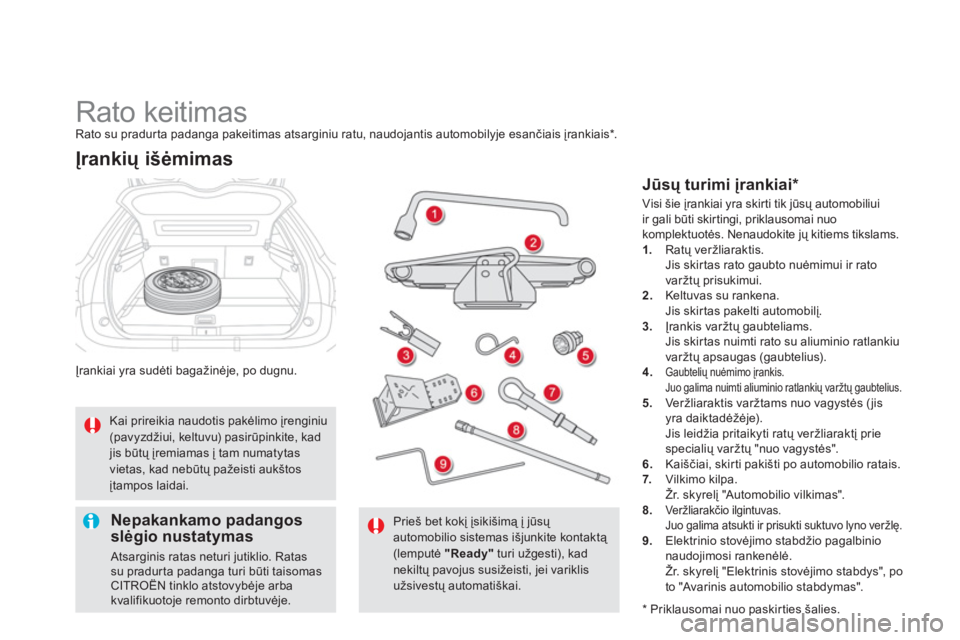

Rato keitimas Rato su pradur ta padanga pakeitimas atsarginiu ratu, naudojantis automobilyje esančiais įrankiais *
.
Įrankiai yra sudėti baga
žinėje, po dugnu.
Įrankių išėmimas


Jūsų turimi įrankiai *

















Nepakankamo padangosslėgio nustatymas
Atsarginis ratas neturi jutiklio. Ratas su pradur ta padanga turi būti taisomas CITROËN tinklo atstovybėje arbakvalifikuotoje remonto dirbtuvėje.

Prieš bet kokį įsikišimą į jūsų automobilio sistemas i

Praktinė informacija

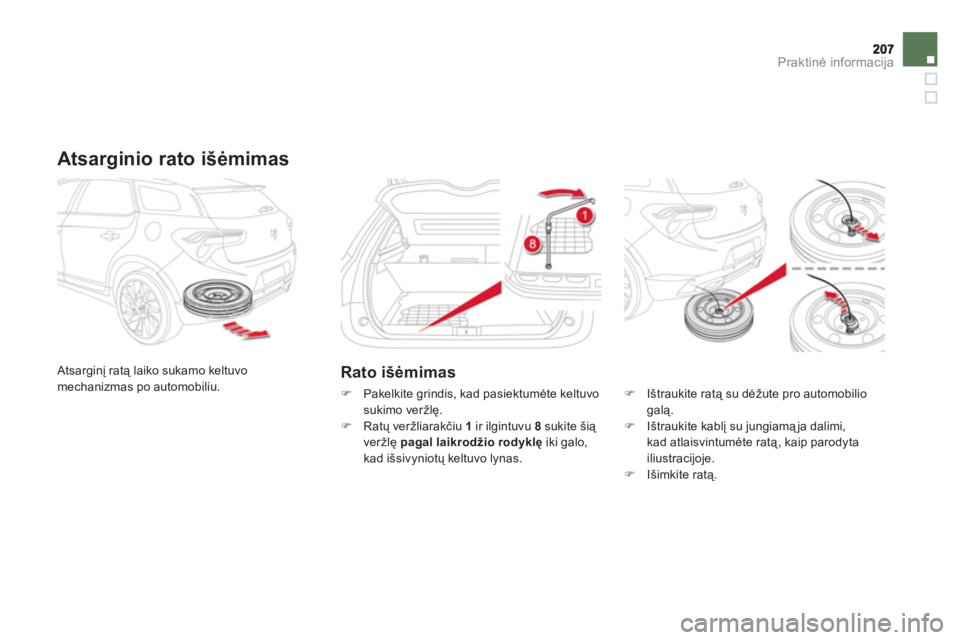

Atsarginio rato išėmimas
Atsarginį ratą laiko sukamo keltuvo mechanizmas po automobiliu. Rato išėmimas
)
Pakelkite grindis, kad pasiektumėte keltuvo sukimo veržlę. )
Ratų veržliarakčiu 1 ir ilgintuvu 8sukite šią
ver

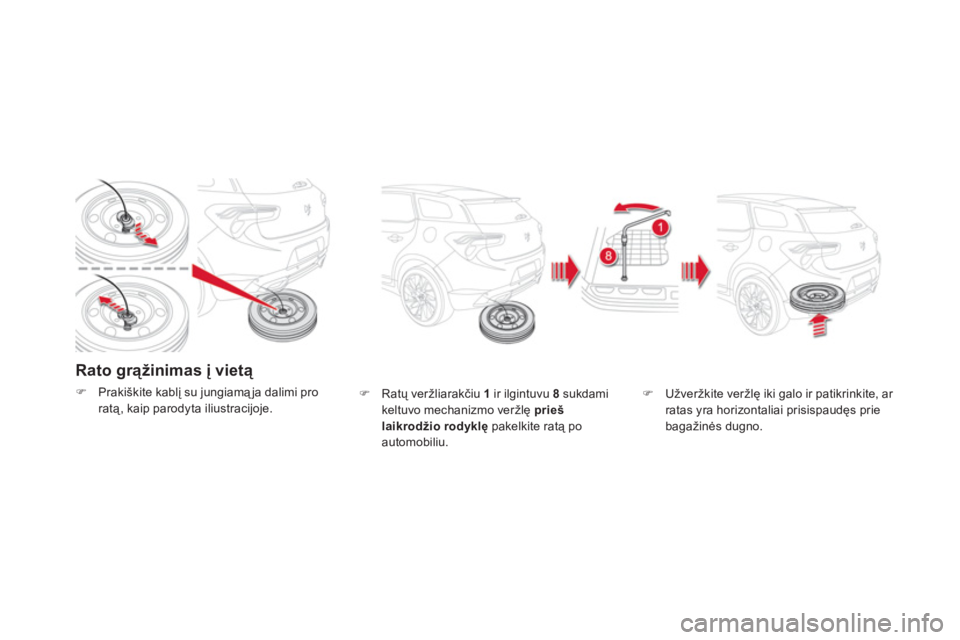

Rato grąžinimas į vietą
)Prakiškite kablį su jungiamąja dalimi pro ratą, kaip parodyta iliustracijoje. )
Ratų ver
