CITROEN DS5 HYBRID 2013 Instrukcja obsługi (in Polish)

129Jazda

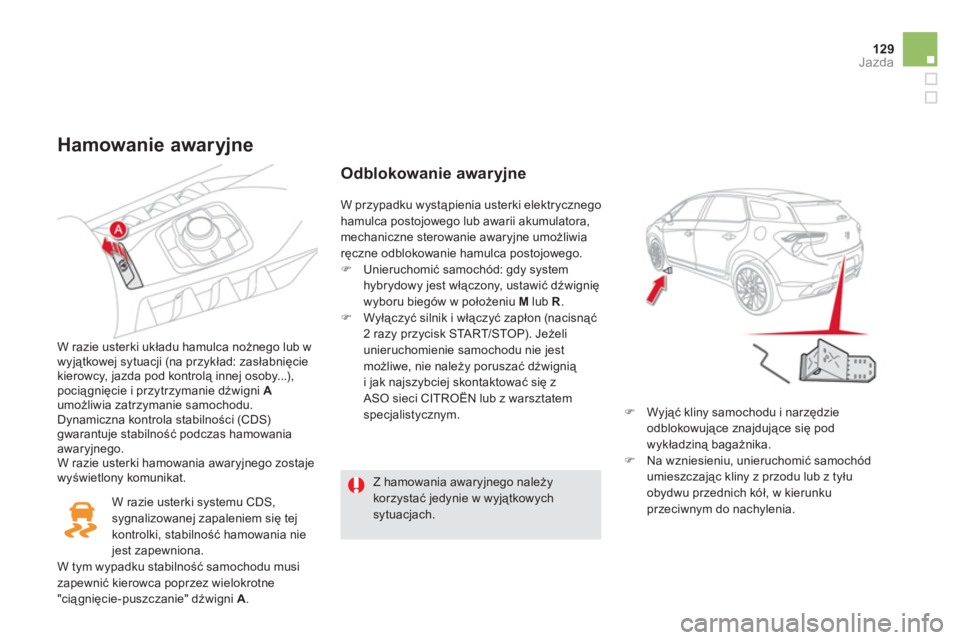

Hamowanie awaryjne

W razie usterki układu hamulca nożnego lub w
wyjątkowej sytuacji (na przykład: zasłabnięcie
kierowcy, jazda pod kontrolą innej osoby...), pociągnięcie i przytrzymanie dźwigni Aumożliwia zatrzymanie samochodu.
Dynamiczna kontrola stabilności (CDS)gwarantuje stabilność podczas hamowania
awaryjnego.
W razie usterki hamowania awaryjnego zostaje
wyświetlony komunikat.
Odblokowanie awaryjne
)
Wyjąć kliny samochodu i narzędzie
odblokowujące znajdujące się pod
wy
kładziną bagażnika. )
Na wzniesieniu, unieruchomić samochód
umieszczając kliny z przodu lub z tyłu
obydwu przednich k

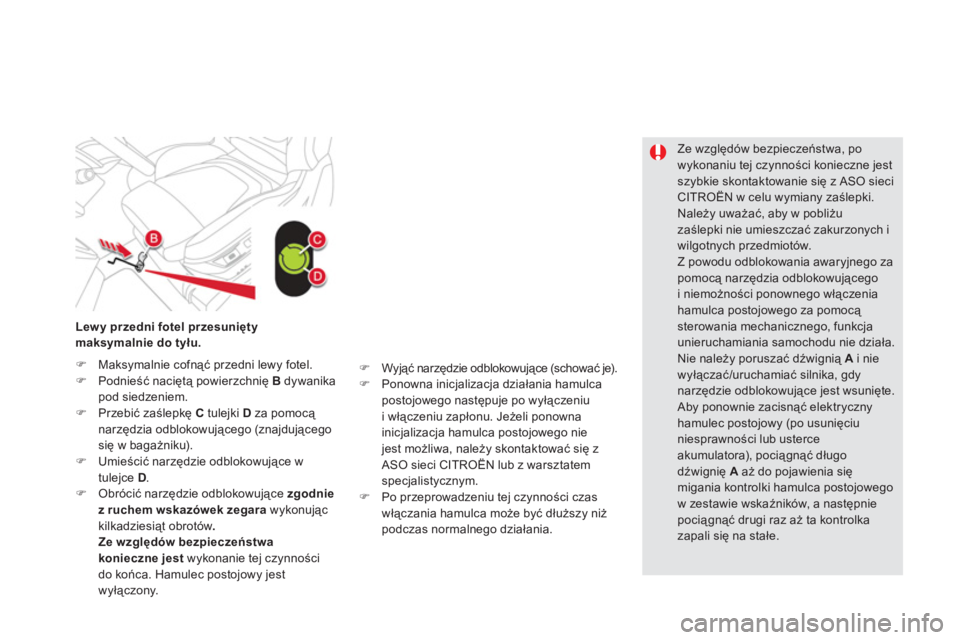

Ze względów bezpieczeństwa, po
wykonaniu tej czynności konieczne jestszybkie skontaktowanie się z ASO sieci CITROËN w celu wymiany zaślepki.
Należy uważać, aby w pobliżu zaślepki nie umieszczać zakurzonych iwilgotnych przedmiot

131Jazda

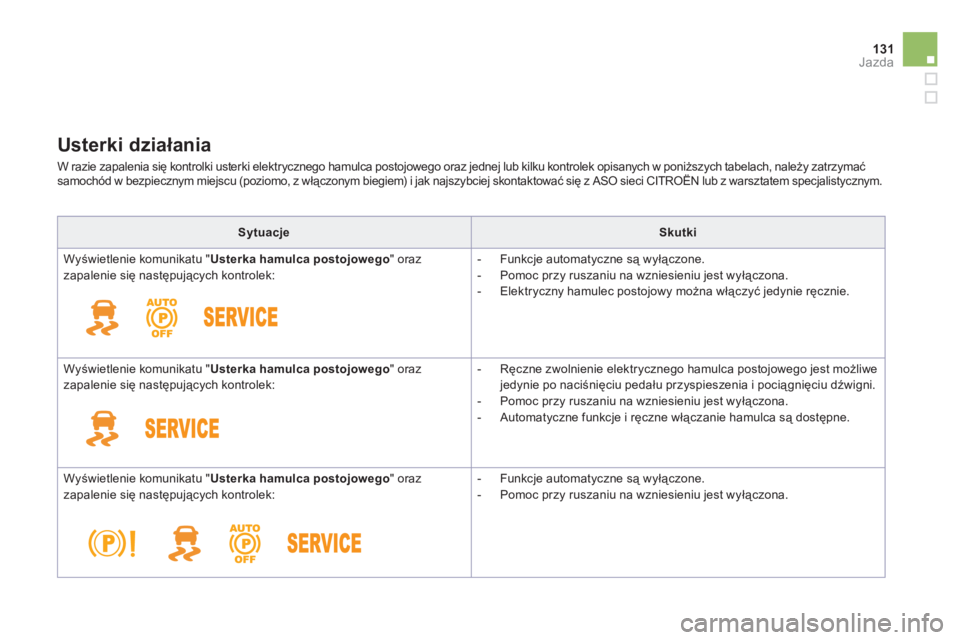

Usterki działania

W razie zapalenia się kontrolki usterki elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w poniższych tabelach, należy zatrzymaćsamochód w bezpiecznym miejscu (poziomo, z włączonym biegiem) i jak najszybciej skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.
SytuacjeSkutki

Wyświetlenie komunikatu "Usterka hamulca postojowego
" oraz zapalenie się następujących kontrolek:

- Funkcje automatyczne są wyłączone.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

- Elektryczny hamulec postojowy można włączyć jedynie ręcznie.
W
yświetlenie komunikatu "Usterka hamulca postojowego
" oraz zapalenie się następujących kontrolek:

- Ręczne zwolnienie elektrycznego hamulca postojowego jest możliwejedynie po naciśnięciu pedału przyspieszenia i pociągnięciu dźwigni.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

- Automatyczne funkcje i ręczne włączanie hamulca są dostępne.
W
yświetlenie komunikatu "Usterka hamulca postojowego
" oraz zapalenie się następujących kontrolek:

- Funkcje automatyczne są wyłączone.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

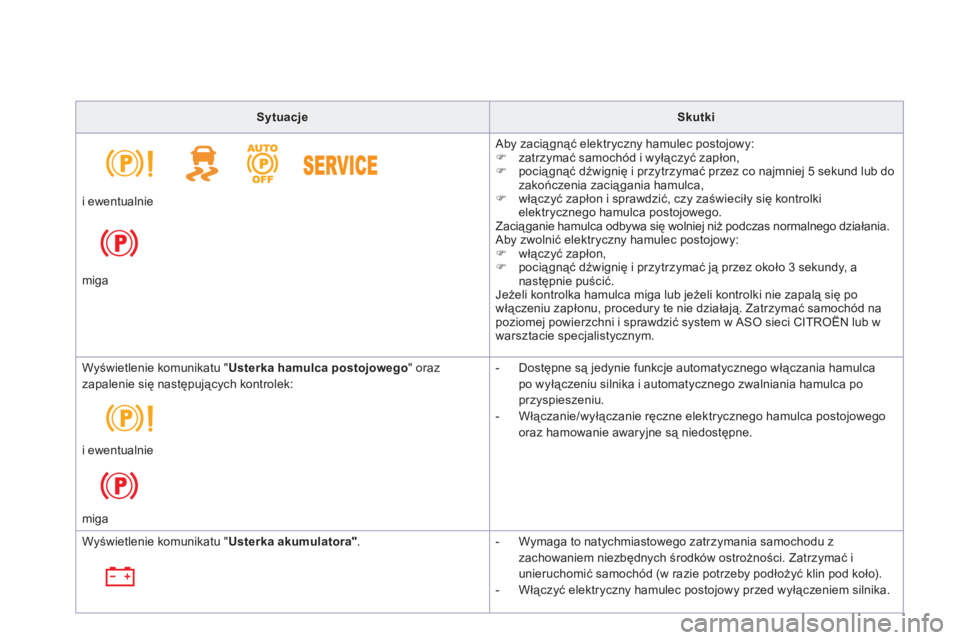

SytuacjeSkutki

Aby zaciągnąć elektryczny hamulec postojowy: )
zatrzymać samochód i wyłączyć zapłon,)
pociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do
zakończenia zaciągania hamulca,
)
włączyć zapłon i sprawdzić, czy zaświeciły się kontrolkielektrycznego hamulca postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego działania.
Ab
y zwolnić elektryczny hamulec postojowy: )
włączyć zapłon, )
pociągnąć dźwignię i przytrzymać ją przez około 3 sekundy, a następnie puścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapalą się po
włączeniu zapłonu, procedury te nie działają. Zatrzymać samochód na
poziome
j powierzchni i sprawdzić system w ASO sieci CITROËN lub w
warsztacie specjalistycznym. i
ewentualnie



miga
W
yświetlenie komunikatu "Usterka hamulca postojowego
" oraz zapalenie się następujących kontrolek:

- Dostępne są jedynie funkcje automatycznego włączania hamulcapo wyłączeniu silnika i automatycznego zwalniania hamulca poprzyspieszeniu.

- Włączanie/wyłączanie ręczne elektrycznego hamulca postojowegooraz hamowanie awaryjne są niedostępne.

i ewentualnie
miga
Wy
świetlenie komunikatu "Usterka akumulatora".

- Wymaga to natychmiastowego zatrzymania samochodu z
zachowaniem niezbędnych środk

133Jazda


Sytuacje szczególne

W przypadku awarii hamulca postojowego wpołożeniu zaciśniętym(włączonym) alborozładowania akumulatora, zawsze możliwejest zwolnienie awaryjne.
Aby zapewnić jego prawidłowe działanie, a tym samym bezpieczeństwo użytkowników, liczba kolejnych włączeń/wyłączeń hamulca postojowego jest ograniczona do ośmiu razy.
W przypadku nadmiernie intensywnego użytkowania, wyświetla się komunikatostrzegawczy "Hamulec postojowyuszkodzony" oraz miga kontrolka.


W pewnych sytuacjach (rozruch silnika...), hamulec postojowy może sam regulowaćswą siłę zacisku. Jest to normalne działanie.
Aby przemieścić samochód o kilka centymetrów bez uruchamiania silnika, przy włączonym zapłonie nacisnąć pedał hamulca i zwolnić hamulec postojowypociągając
, a następnie puszczającdźwignię A
. Całkowite zwolnienie hamulca postojowego sygnalizuje zgaśnięciekontrolki na dźwigni A
, kontrolki w zestawie wskaźników i wyświetlenie komunikatu"Hamulec postojowy zwolniony".

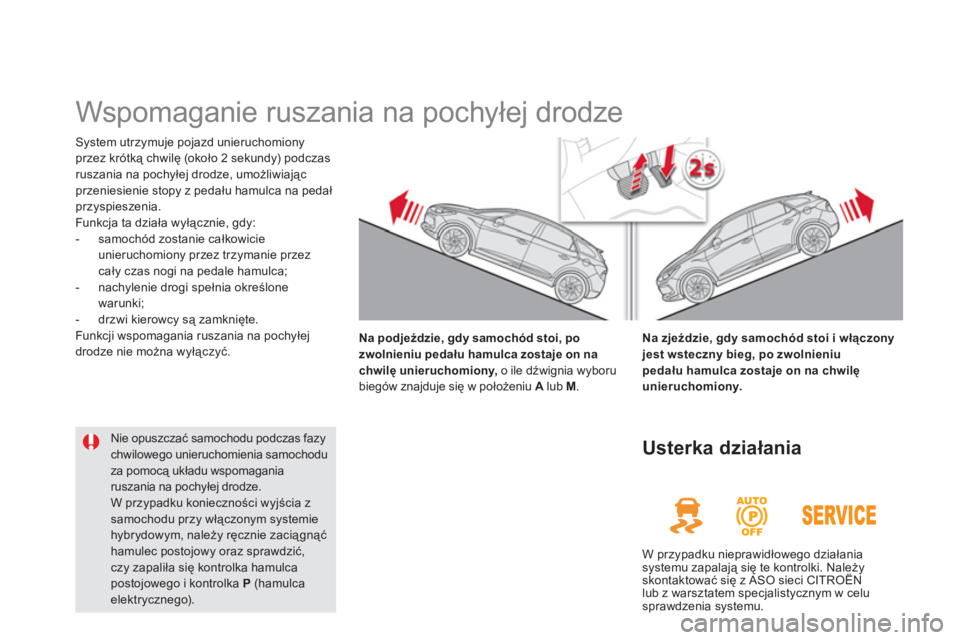

Wspomaganie ruszania na pochyłej drodze
System utrzymuje pojazd unieruchomiony
przez krótką chwilę (około 2 sekundy) podczasruszania na pochyłej drodze, umożliwiając przeniesienie stopy z pedału hamulca na pedałprzyspieszenia.
Funkcja ta działa wyłącznie, gdy:
-
samochód zostanie całkowicie unieruchomiony przez trzymanie przez cały czas nogi na pedale hamulca;
- nachylenie drogi spełnia określone
warunki;
- drzwi kierowcy są zamknięte.
Funkc
ji wspomagania ruszania na pochyłej
drodze nie można wyłączyć.Na podjeździe, gdy samochód stoi, po
zwolnieniu pedału hamulca zostaje on na
chwilę unieruchomiony,o ile dźwignia wyboru bieg

135
Jazda

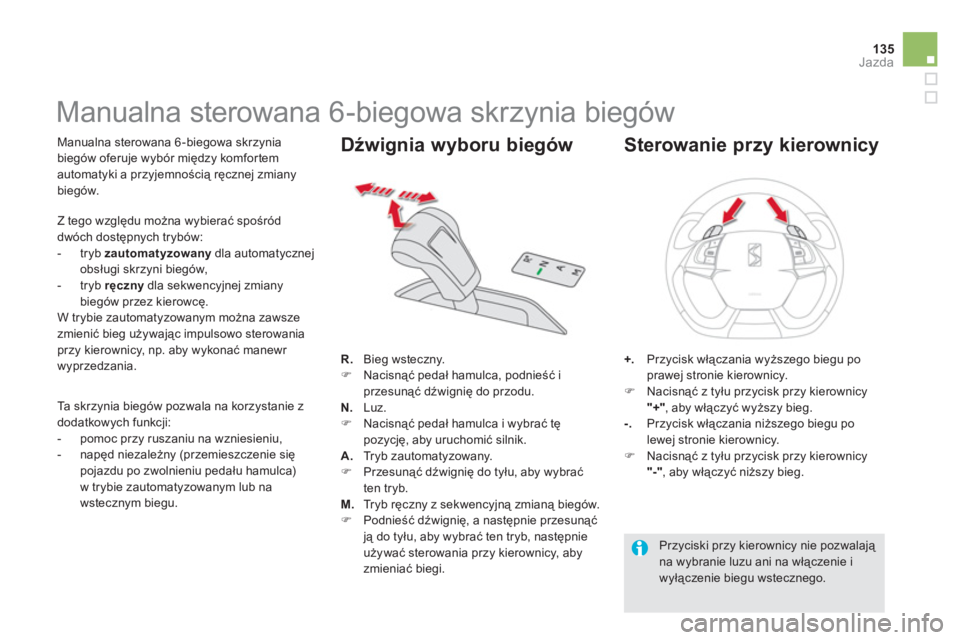

Manualna sterowana 6-biegowa skrzynia biegów


Manualna sterowana 6 -biegowa skrzynia
biegów o
feruje wybór między komfortem
automatyki a przyjemnością ręcznej zmiany
bie
gów.
R. Bieg wsteczny.)
Nacisnąć pedał hamulca, podnieść i
przesunąć dźwignię do przodu.
N.Luz. )
Nacisnąć pedał hamulca i wybrać tę
pozycję, aby uruchomi
ć silnik.A.
Tryb zautomatyzowany.)
Przesunąć dźwignię do tyłu, aby wybrać
ten tryb. M.
Tr y b ręczny z sekwencyjną zmianą biegów. )
Podnieść dźwignię, a następnie przesunąć
ją do tyłu, aby wybrać ten tryb, następnie
używać sterowania przy kierownicy, aby zmieniać biegi.

Dźwignia wyboru biegów
+. Przycisk włączania wyższego biegu po prawej stronie kierownicy.)
Nacisnąć z tyłu przycisk przy kierownicy"+"
, aby włączyć wyższy bieg.-.
Przycisk włączania niższego biegu po
lewe
j stronie kierownicy. ) Nacisnąć z tyłu przycisk przy kierownicy"-"
, aby włączyć niższy bieg.


Sterowanie przy kierownicy


Przyciski przy kierownicy nie pozwalają na wybranie luzu ani na włączenie i wyłączenie biegu wstecznego. Ta s k r z
ynia biegów pozwala na korzystanie z
dodatkowych funkcji:


- pomoc prz
y ruszaniu na wzniesieniu,

- napęd niezależny (przemieszczenie się pojazdu po zwolnieniu pedału hamulca)
w trybie zautomatyzowanym lub na
wstecznym biegu.
Z tego względu można wybierać spośród
dwóch dostępnych trybów:


- tr
yb zautomatyzowanydla automatycznej
obsługi skrzyni biegów,

- tryb ręcznydla sekwencyjnej zmiany
biegów przez kierowcę.
W trybie zautomatyzowanym można zawsze
zmienić bieg używając impulsowo sterowania
przy kierownicy, np. aby wykonać manewr
wyprzedzania.

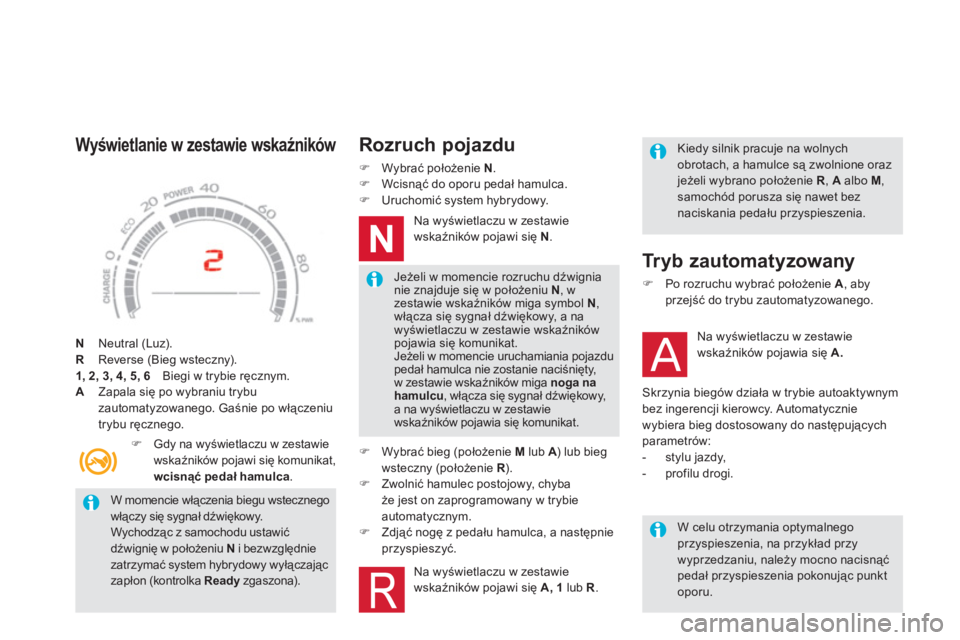

W momencie włączenia biegu wstecznego włączy się sygnał dźwiękowy.
Wychodząc z samochodu ustawić dźwignię w położeniu N
i bezwzględniezatrzymać system hybrydowy wyłączając zapłon (kontrolka Readyzgaszona). y
Jeżeli w momencie rozruchu dźwignia nie znajduje się w położeniu N
, wzestawie wskaźników miga symbol N , włącza się sygnał dźwiękowy, a na wyświetlaczu w zestawie wskaźnikówpojawia się komunikat.Jeżeli w momencie uruchamiania pojazdu pedał hamulca nie zostanie naciśnięty,w zestawie wskaźnik

137
Jazda

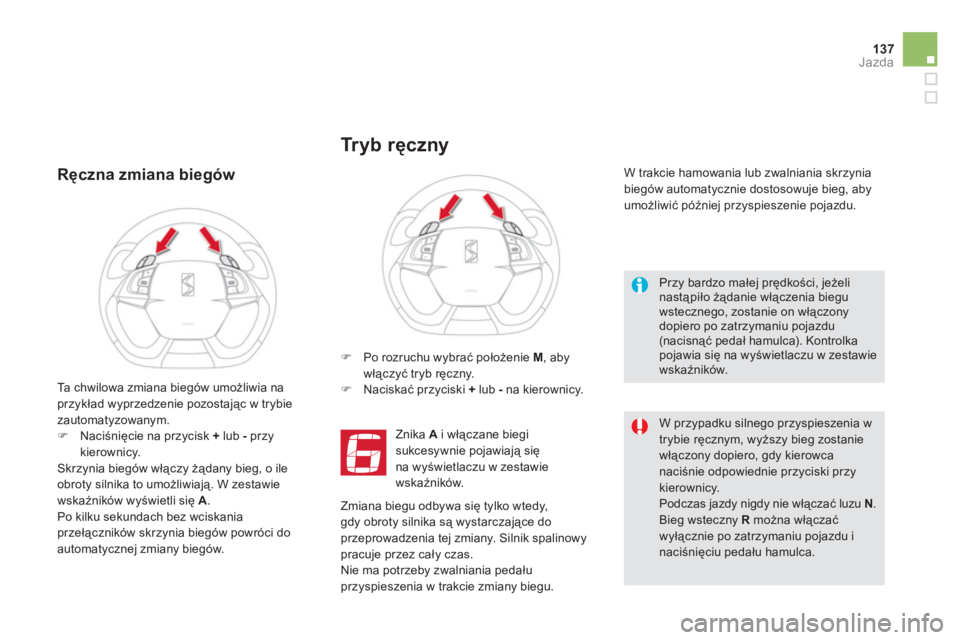

Ręczna zmiana biegów
)
Po rozruchu wybrać położenie M, abywłączyć tryb ręczny. )
Naciskać przyciski +
lub -
na kierownicy.

Znik
a Ai włączane biegisukcesywnie pojawiają się
na wyświetlaczu w zestawie
wskaźników.
W trakcie hamowania lub zwalniania skrzynia
biegów automatycznie dostosowuje bieg, aby
umożliwić p

W razie unieruchamiania pojazdu,gdy system hybrydowy jest włączony,należy bezwzględnie ustawić dźwignięwyboru biegów w położeniu N(Luz).
Przed każdym otwarciem komory silnika należy sprawdzić, czy dźwignia wyboru bieg
