OFF
89Otvaranje

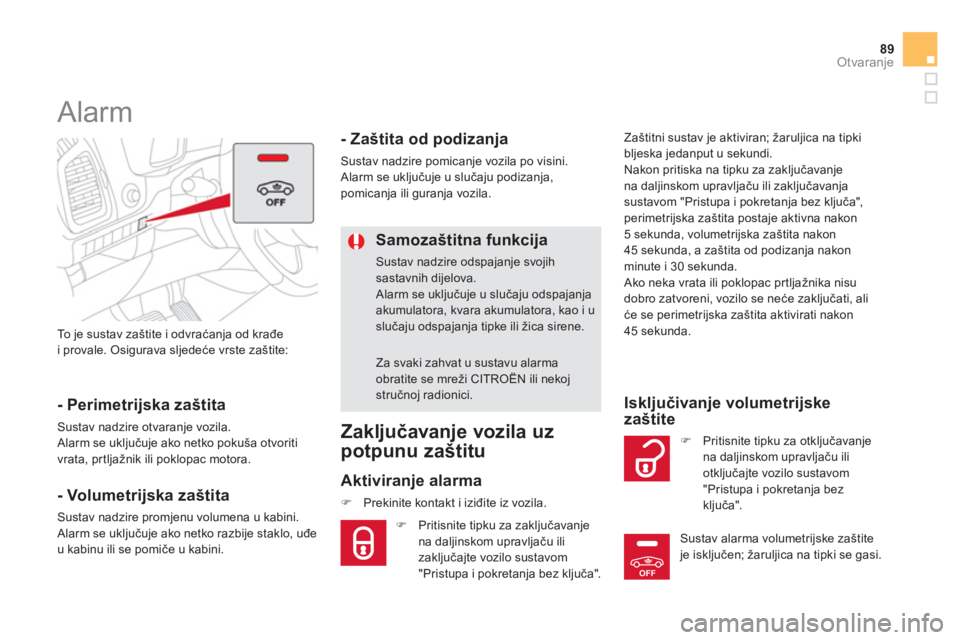

To je sustav zaštite i odvraćanja od krađe
i provale. Osigurava sljedeće vrste zaštite:






Alarm


- Perimetrijska zaštita

Sustav nadzire otvaranje vozila.
Alarm se uključuje ako netko pokuša otvoriti
vrata, prtljažnik ili poklopac motora.




- Volumetrijska zaštita
Sustav nadzire promjenu volumena u kabini.
Alarm se uključuje ako netko razbije staklo, uđe
u kabinu ili se pomiče u kabini.


- Zaštita od podizanja
Sustav nadzire pomicanje vozila po visini.
Alarm se uključuje u slučaju podizanja, pomicanja ili guranja vozila.
Samozaštitna funkcija
Sustav nadzire odspajanje svojih sastavnih dijelova.
Alarm se uključuje u slučaju odspajanjaakumulatora, kvara akumulatora, kao i uslučaju odspajanja tipke ili žica sirene.
Za svaki zahvat u sustavu alarma obratite se mreži CITROËN ili nekoj stručnoj radionici.
Zaključavanje vozila uz
potpunu zaštitu
Aktiviranje alarma
) Prekinite kontakt i iziđite iz vozila.
) Pritisnite tipku za zaključavanje
na daljinskom upravljaču ili
zaključajte vozilo sustavom
"Pristupa i pokretanja bez ključa". Za

OFF
OFF
OFF

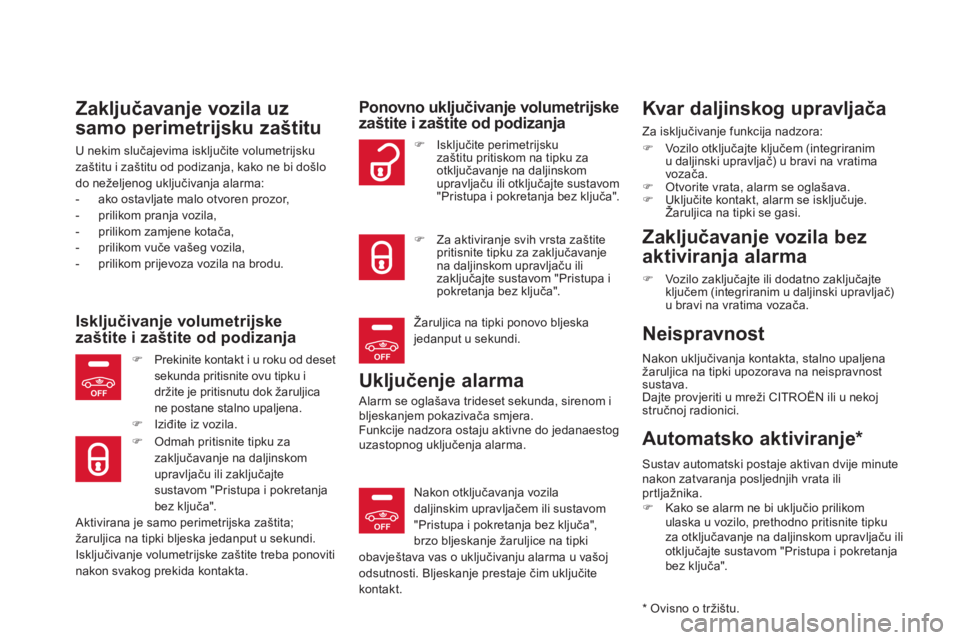

Zaključavanje vozila uz
samo perimetri
jsku zaštitu
U nekim slučajevima isključite volumetrijsku
zaštitu i zaštitu od podizanja, kako ne bi došlo
do neželjenog uključivanja alarma:
- ako ostavljate malo otvoren prozor,
- prilikom pran
ja vozila,
- prilikom zamjene kotača,
- prilikom vuče vašeg vozila,
- prilikom prijevoza vozila na brodu.
Isključivanje volumetrijske
zaštite i zaštite od podizanja
) Prekinite kontakt i u roku od desetsekunda pritisnite ovu tipku i
držite je pritisnutu dok žaruljica ne postane stalno upaljena. ) Iziđite iz vozila.
) Odmah pritisnite tipku za
zaključavanje na daljinskom
upravljaču ili zaključajtesustavom "Pristupa i pokretanja
bez ključa".

Aktivirana je samo perimetrijska zaštita;
žaruljica na tipki bljeska jedanput u sekundi.
Isključivanje volumetrijske zaštite treba ponoviti nakon svakog prekida kontakta.


Ponovno uključivanje volumetrijske
zaštite i zaštite od podizanja

Uključenje alarma


Alarm se oglašava trideset sekunda, sirenom ibljeskanjem pokazivača smjera.
Funkcije nadzora ostaju aktivne do jedanaestog
uzastopnog uključenja alarma.
) Isključite perimetrijsku
zaštitu pritiskom na tipku za
otključavanje na daljinskom
upravljaču ili otključajte sustavom
"Pristupa i pokretanja bez ključa".
)Za aktiviranje svih vrsta zaštitepritisnite tipku za zaključavanje na daljinskom upravljaču ili
zaključajte sustavom "Pristupa ipokretanja bez ključa".
Žarul
jica na tipki ponovo bljeskajedanput u sekundi.
Nakon otkl
jučavanja vozila
daljinskim upravljačem ili sustavom
"Pristupa i pokretanja bez ključa",
brzo bl
jeskanje žaruljice na tipki
obavještava vas o uključivanju alarma u vašojodsutnosti. Bljeskanje prestaje čim uključitekontakt.



Kva r d a ljinskog upravljača

Za isključivanje funkcija nadzora:
)Vozilo otključajte ključem (integriranim
u daljinski upravljač) u bravi na vratima
vozača.) Otvorite vrata, alarm se oglašava. ) Uključite kontakt, alarm se isključuje.Žaruljica na tipki se gasi.

j


Zaključavanje vozila bez
aktiviranja alarma
)Vozilo zaključajte ili dodatno zaključajte
ključem (integriranim u daljinski upravljač)u bravi na vratima vozača.


Neispravnost


Nakon uključivanja kontakta, stalno upaljena
žaruljica na tipki upozorava na neispravnost sustava.
Dajte provjeriti u mreži CITROËN ili u nekojstručnoj radionici.


*
Ovisno o tržištu.


Automatsko aktiviranje *


Sustav automatski postaje aktivan dvije minute nakon zatvaranja posljednjih vrata ili prtljažnika.)Kako se alarm ne bi uključio prilikom
ulaska u vozilo, prethodno pritisnite tipku
za otključavanje na daljinskom upravljaču ili
otključajte sustavom "Pristupa i pokretanja
bez ključa".

91Otvaranje

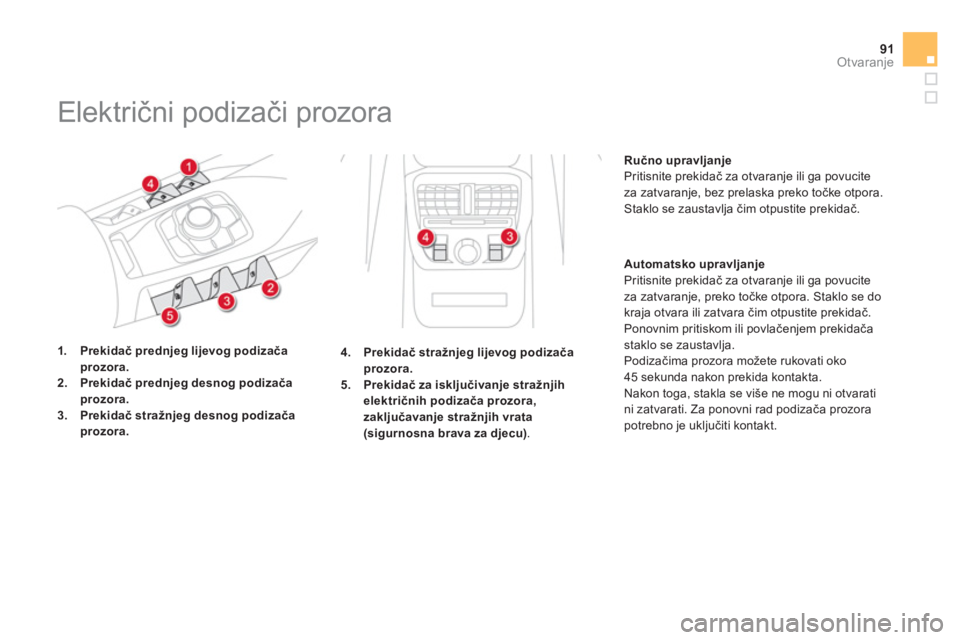

Električni podizači prozora
1.Prekidač prednjeg lijevog podizačaprozora. 2. Prekidač prednjeg desnog podizačaprozora. 3. Prekidač stražnjeg desnog podizačaprozora. Ručno upravl
janje
Pritisnite prekidač za otvaranje ili ga povucite
za zatvaranje, bez prelaska preko točke otpora.Staklo se zaustavlja čim otpustite prekidač.
Automatsko upravl
janje
Pritisnite prekidač za otvaranje ili ga povucite
za zatvaranje, preko točke otpora. Staklo se do
kraja otvara ili zatvara čim otpustite prekidač.
Ponovnim pritiskom ili povlačenjem prekidača staklo se zaustavlja.
Podizačima prozora možete rukovati oko
45 sekunda nakon prekida kontakta.
Nakon toga, stakla se više ne mogu ni otvarati
ni zatvarati. Za ponovni rad podizača prozora
potrebno je uključiti kontakt. 4.
Prekidač stražnjeg lijevog podizača prozora.
5.Prekidač za isključivanje stražnjih električnih podizača prozora, zaključavanje stražnjih vrata(sigurnosna brava za djecu).

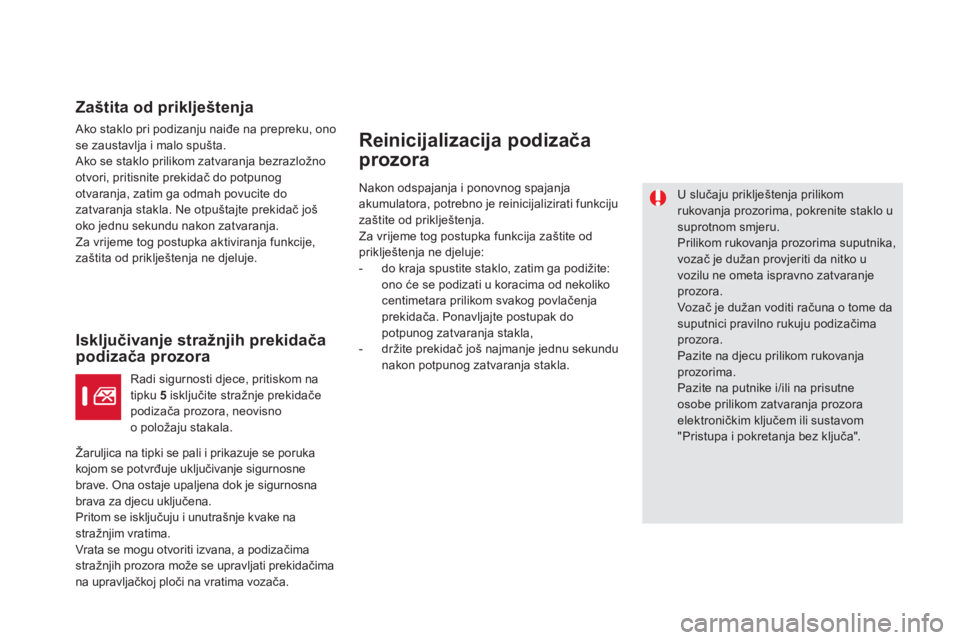

Zaštita od priklještenja
Ako staklo pri podizanju naiđe na prepreku, ono se zaustavlja i malo spušta.

Ako se staklo prilikom zatvaranja bezrazložno
otvori, pritisnite prekidač do potpunog
otvaranja, zatim ga odmah povucite do
zatvaran
ja stakla. Ne otpuštajte prekidač jo

93Otvaranje

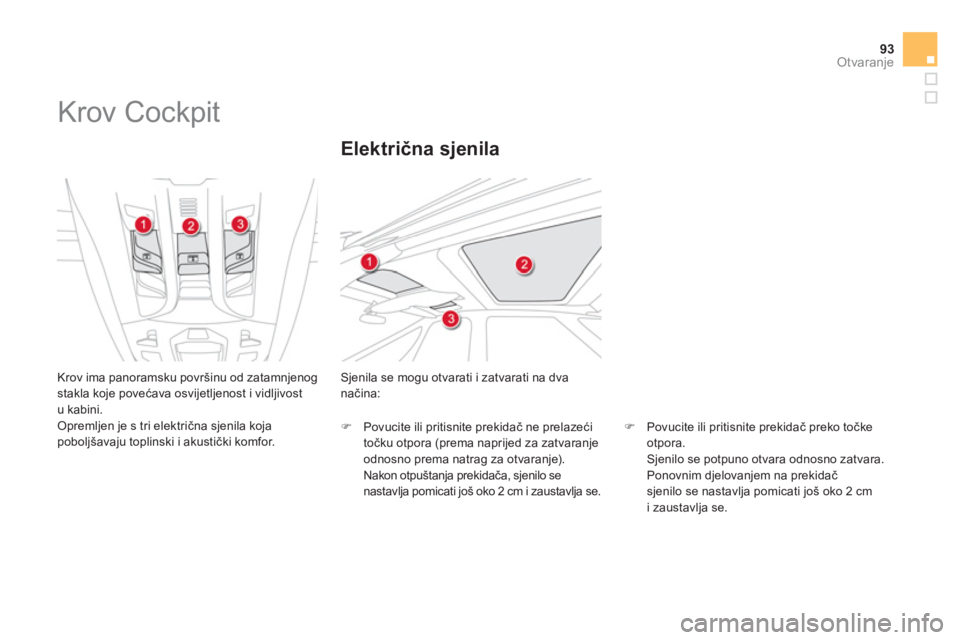

Krov Cockpit

Krov ima panoramsku površinu od zatamnjenog stakla koje povećava osvijetljenost i vidljivostu kabini.
Opremljen je s tri električna sjenila koja
poboljšavaju toplinski i akustički komfor. S
jenila se mogu otvarati i zatvarati na dvanačina:
Električna sjenila
) Povucite ili pritisnite prekidač preko točke
otpora.
Sjenilo se potpuno otvara odnosno zatvara.
Ponovnim djelovanjem na prekidačsjenilo se nastavlja pomicati još oko 2 cm i zaustavlja se.
) Povucite ili pritisnite prekidač ne prelazeći
točku otpora (prema naprijed za zatvaranje
odnosno prema natrag za otvaranje).
Nakon otpuštanja prekidača, sjenilo se
nastavlja pomicati još oko 2 cm i zaustavlja se.

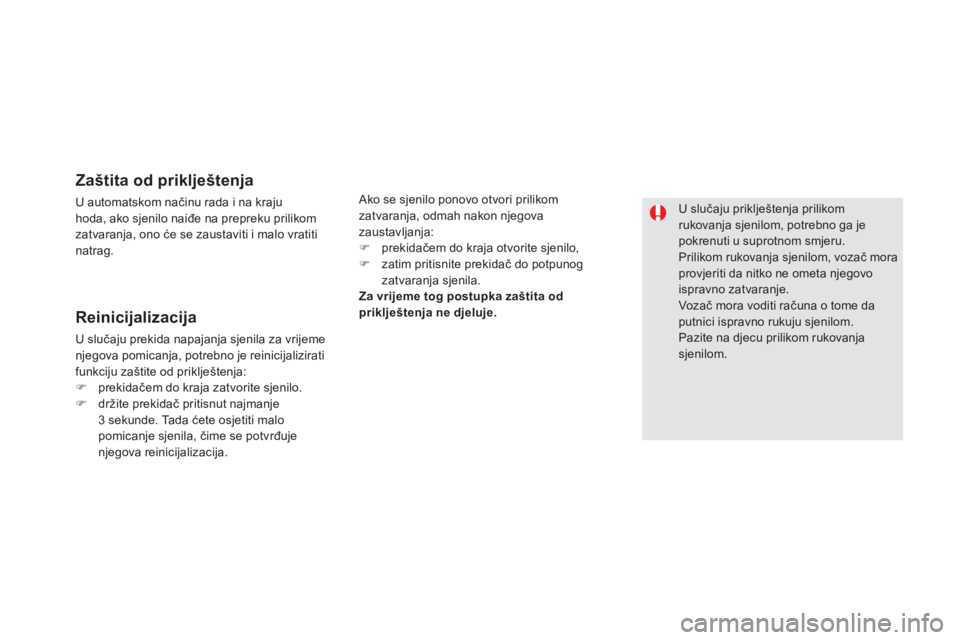

Zaštita od priklještenja
U automatskom načinu rada i na krajuhoda, ako sjenilo naiđe na prepreku prilikom
zatvaranja, ono će se zaustaviti i malo vratitinatrag.
Ako se s
jenilo ponovo otvori prilikomzatvaranja, odmah nakon njegova
zaustavljanja: ) prekidačem do kraja otvorite sjenilo, ) zatim pritisnite prekidač do potpunog
zatvaranja sjenila.
Za vri
jeme tog postupka zaštita od
priklještenja ne djeluje.

U slučaju priklještenja prilikom rukovanja sjenilom, potrebno ga jepokrenuti u suprotnom smjeru.
Prilikom rukovanja sjenilom, vozač moraprovjeriti da nitko ne ometa njegovo ispravno zatvaranje.
Vozač mora voditi računa o tome da putnici ispravno rukuju sjenilom.
Pazite na djecu prilikom rukovanjasjenilom.

Reinicijalizacija
U slučaju prekida napajanja sjenila za vrijeme njegova pomicanja, potrebno je reinicijalizirati funkciju zaštite od priklještenja: ) prekidačem do kraja zatvorite sjenilo. ) držite prekidač pritisnut najmanje 3 sekunde. Tada ćete osjetiti malo
pomicanje sjenila, čime se potvrđuje njegova reinicijalizacija.

95
Otvaranje

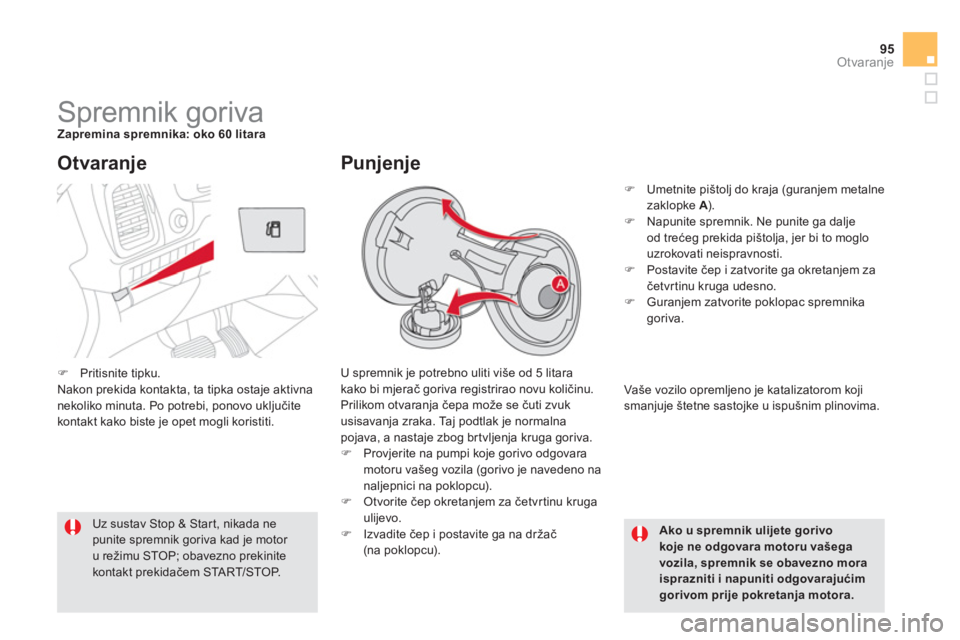

Spremnik goriva Zapremina spremnika: oko 60 litara
U spremnik
je potrebno uliti više od 5 litara kako bi mjerač goriva registrirao novu količinu.
Prilikom otvaranja čepa može se čuti zvukusisavanja zraka. Taj podtlak je normalnapojava, a nastaje zbog brtvljenja kruga goriva.) Provjerite na pumpi koje gorivo odgovara
motoru vašeg vozila (gorivo je navedeno na
naljepnici na poklopcu). ) Otvorite čep okretanjem za četvrtinu krugaulijevo.) Izvadite čep i postavite ga na držač (na poklopcu).


Otvaranje
Ako u spremnik ulijete gorivokoje ne odgovara motoru vašegavozila, spremnik se obavezno moraisprazniti i napuniti odgovarajućimgorivom prije pokretanja motora.






Uz sustav Stop & Star t, nikada nepunite spremnik goriva kad je motor u režimu STOP; obavezno prekinitekontakt prekidačem START/STOP.
Punjenje
) Umetnite pištolj do kraja (guranjem metalne
zaklopke A).) Napunite spremnik. Ne punite ga dalje
od trećeg prekida pi

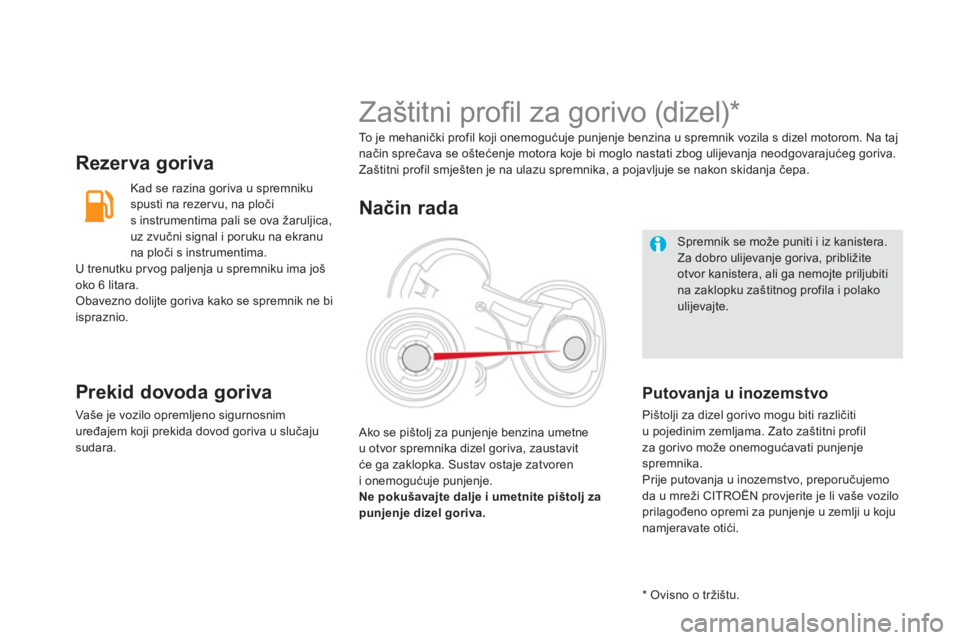

Rezerva goriva
Kad se razina goriva u spremniku
spusti na rezervu, na ploči
s instrumentima pali se ova žarul
jica,
uz zvučni signal i poruku na ekranu
na ploči s instrumentima.
U trenutku prvo
g paljenja u spremniku ima jošoko 6 litara.Obavezno dolijte goriva kako se spremnik ne bi
ispraznio.
Prekid dovoda goriva
Vaše je vozilo opremljeno sigurnosnim
uređa
jem koji prekida dovod goriva u slučaju sudara.
Spremnik se može puniti i iz kanistera.Za dobro ulijevanje goriva, približite otvor kanistera, ali ga nemojte priljubitina zaklopku zaštitnog profila i polako ulijevajte.

















Zaštitni profi l za gorivo (dizel) *

To je mehanički profil koji onemogućuje punjenje benzina u spremnik vozila s dizel motorom. Na taj
način sprečava se o

Otvaranje

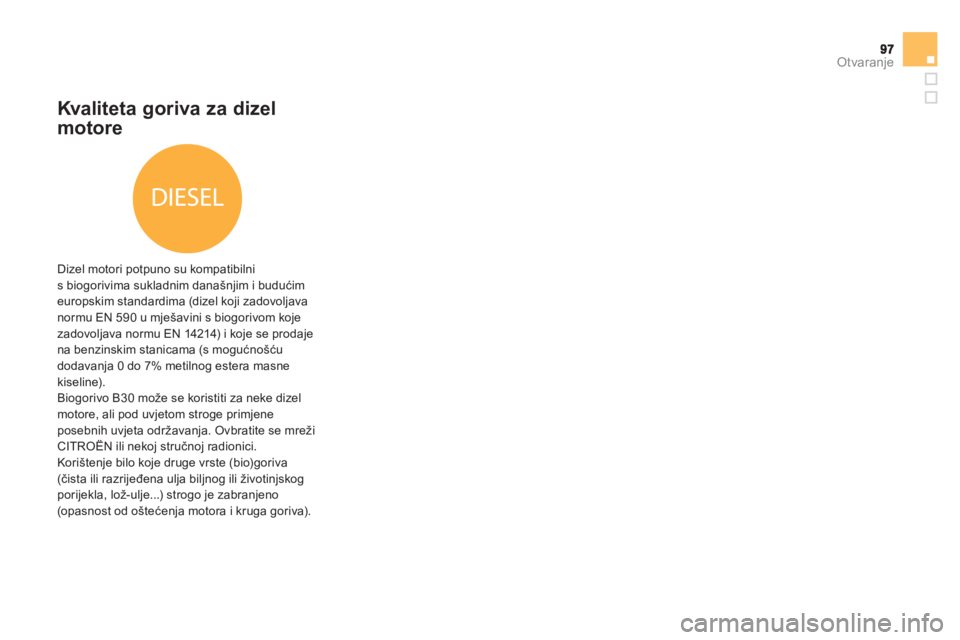

Kva l i t e t a goriva za dizel
motore

Dizel motori potpuno su kompatibilnis biogorivima sukladnim današnjim i budućimeuropskim standardima (dizel koji zadovoljava normu EN 590 u mje

003
Komfor
