129Vožnja

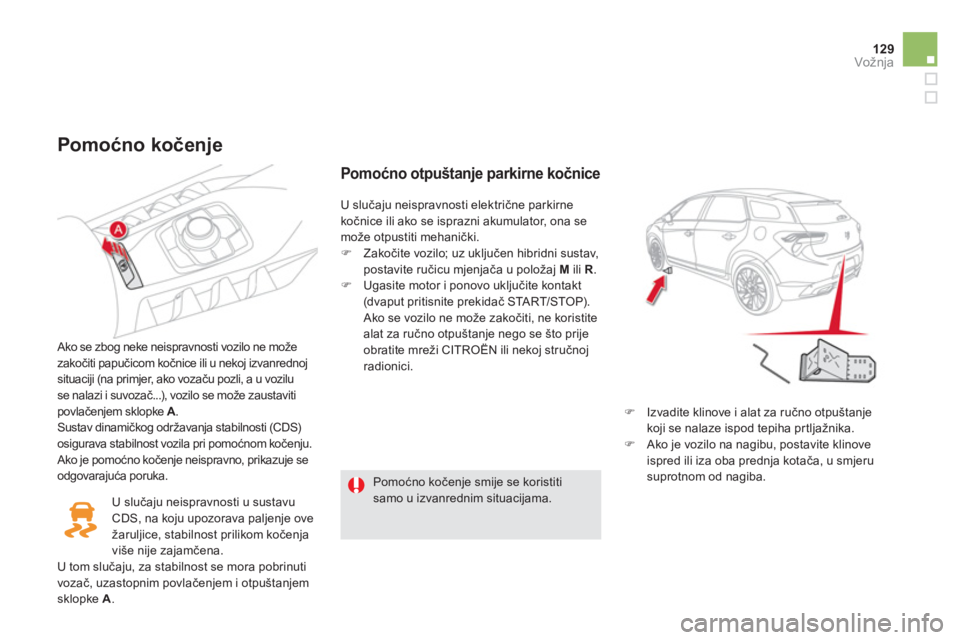

Pomoćno kočenje

Ako se zbog neke neispravnosti vozilo ne može
zakočiti papučicom kočnice ili u nekoj izvanrednojsituaciji (na primjer, ako vozaču pozli, a u voziluse nalazi i suvozač...), vozilo se može zaustavitipovlačenjem sklopke A
.
Sustav dinamičkog održavanja stabilnosti (CDS)
osigurava stabilnost vozila pri pomoćnom kočenju.
Ako je pomoćno kočenje neispravno, prikazuje se
odgovarajuća poruka.

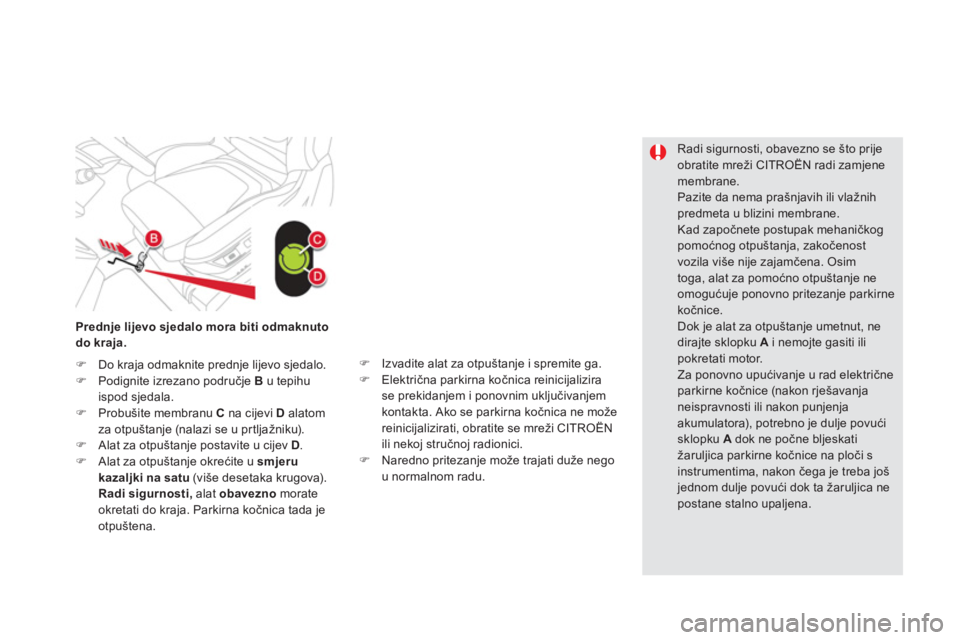

Pomoćno otpuštanje parkirne kočnice
) Izvadite klinove i alat za ručno otpuštanje
koji se nalaze ispod tepiha prtljažnika. ) Ako je vozilo na nagibu, postavite klinove
ispred ili iza oba prednja kotača, u smjerusuprotnom od nagiba.
U sluča
ju neispravnosti električne parkirnekočnice ili ako se isprazni akumulator, ona se
može otpustiti mehanički.
) Zakočite vozilo; uz uključen hibridni sustav,
postavite ručicu mjenjača u položaj MiliR.) Ugasite motor i ponovo uključite kontakt(dvaput pritisnite prekidač STA R T/STOP).
Ako se vozilo ne može zakočiti, ne koristite
alat za ručno otpu

Radi sigurnosti, obavezno se što prije
obratite mreži CITROËN radi zamjenemembrane.
Pazite da nema prašnjavih ili vlažnih predmeta u blizini membrane.
Kad započnete postupak mehaničkog pomoćnog otpu

131Vožnja

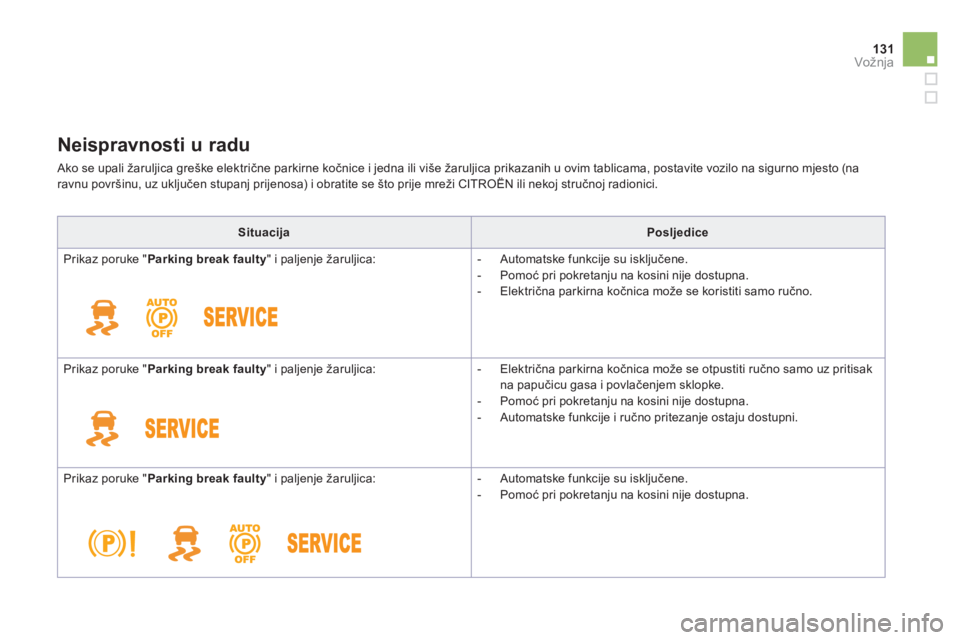

Neispravnosti u radu
Ako se upali žaruljica greške električne parkirne kočnice i jedna ili više žaruljica prikazanih u ovim tablicama, postavite vozilo na sigurno mjesto (na
ravnu površinu, uz uključen stupanj prijenosa) i obratite se što prije mreži CITROËN ili nekoj stručnoj radionici.
SituacijaPosljedice
Prikaz poruke "Parkin
g break faulty" i paljenje žaruljica:

- Automatske funkcije su isključene.

- Pomoć pri pokretanju na kosini nije dostupna.

- Električna parkirna kočnica može se koristiti samo ručno.
Prikaz poruke "Parkin
g break faulty" i paljenje žaruljica:

- Električna parkirna kočnica može se otpustiti ručno samo uz pritisak
na papučicu gasa i povlačenjem sklopke.

- Pomoć pri pokretanju na kosini nije dostupna.

- Automatske funkcije i ručno pritezanje ostaju dostupni.
Prikaz poruke "Parkin
g break faulty" i paljenje žaruljica:

- Automatske funkcije su isključene.

- Pomoć pri pokretanju na kosini nije dostupna.

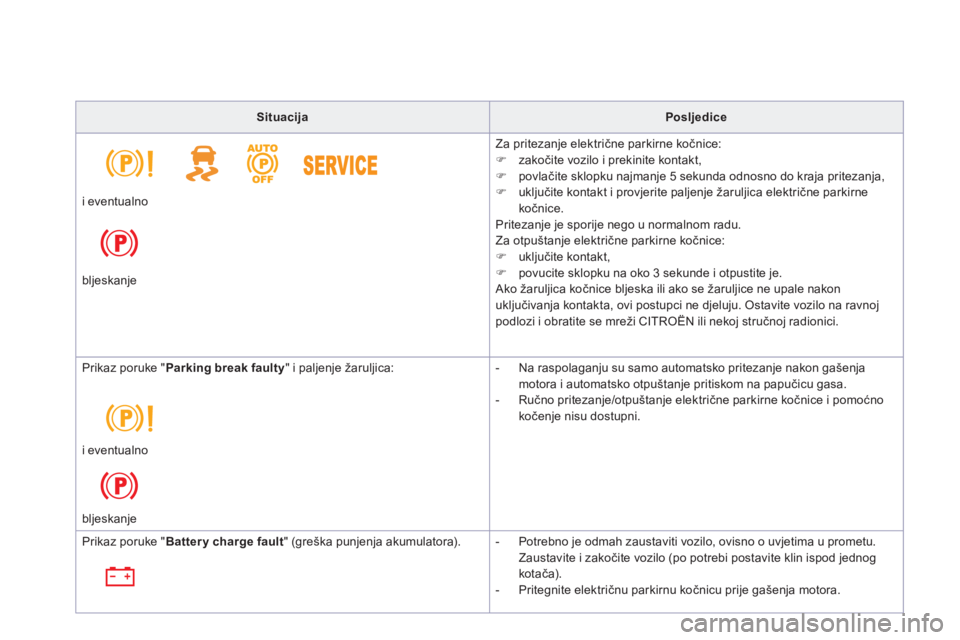

Situacija Posljedice

Za pritezanje električne parkirne kočnice:) zakočite vozilo i prekinite kontakt,) povlačite sklopku najmanje 5 sekunda odnosno do kraja pritezanja, ) uključite kontakt i provjerite paljenje žaruljica električne parkirne
kočnice.
Pritezanje je sporije nego u normalnom radu.
Za otpu

133Vožnja

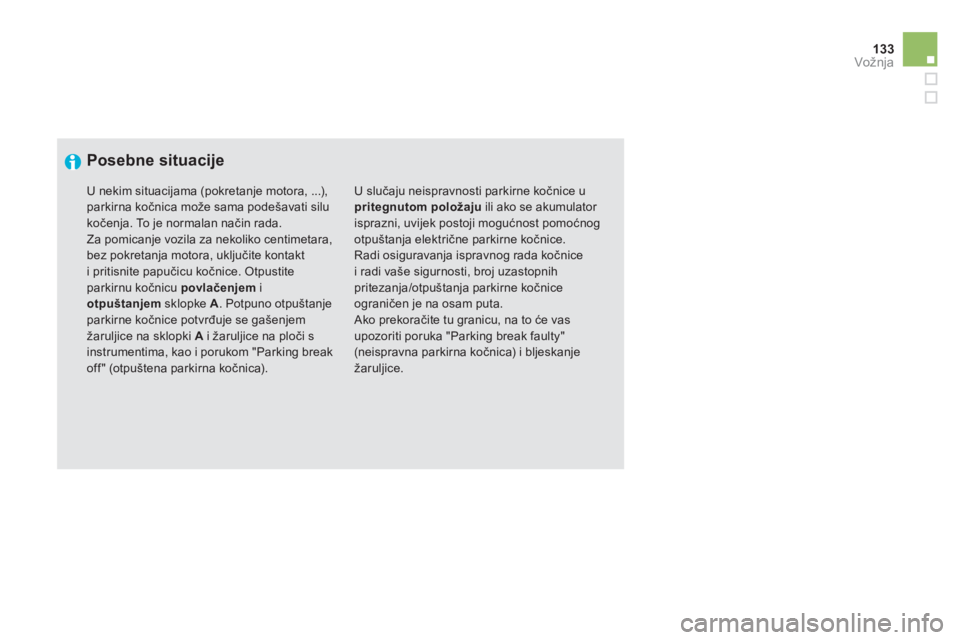

Posebne situacije

U slučaju neispravnosti parkirne kočnice upritegnutom položaju ili ako se akumulator isprazni, uvijek postoji mogućnost pomoćnog otpuštanja električne parkirne kočnice.
Radi osiguravanja ispravnog rada kočnicei radi va

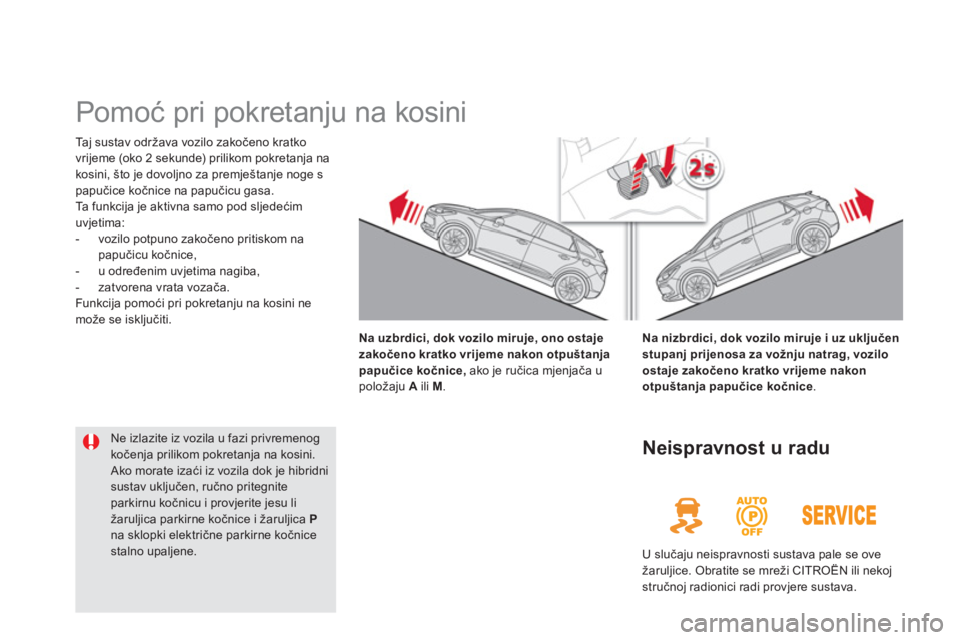

Pomoć pri pokretanju na kosini
Taj sustav održava vozilo zakočeno kratko
vri
jeme (oko 2 sekunde) prilikom pokretanja na
kosini,

135
Vožnja

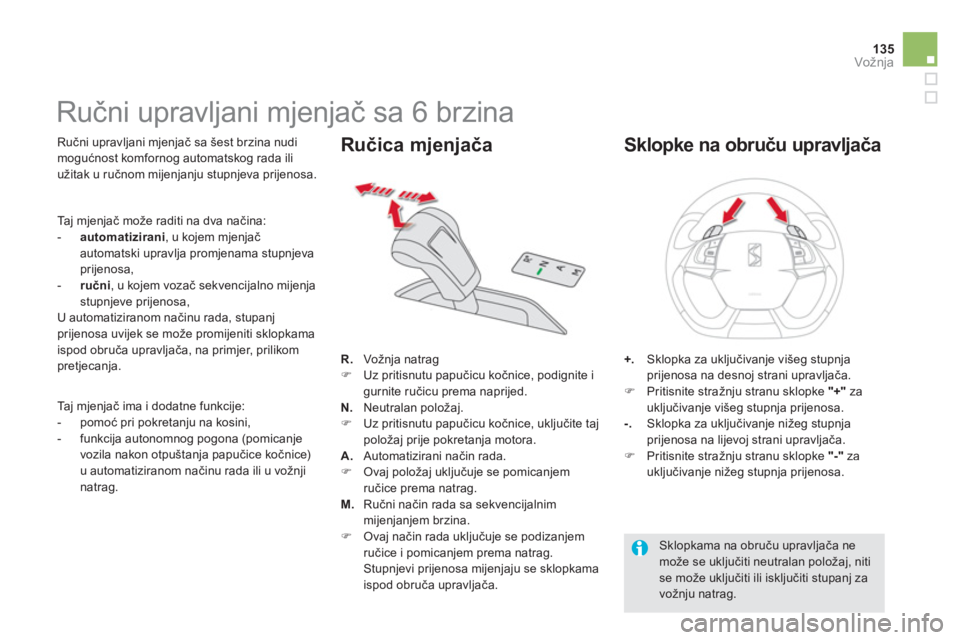

Ručni upravljani mjenjač sa 6 brzina


Ručni upravljani mjenjač sa

Prilikom uključivanja stupnja za vožnju natrag, sustav emitira zvučni signal. Ako izlazite iz vozila, postavite ručicu u položaj N i obavezno isključite hibridnisustav prekidom kontakta (žaruljica Ready mora biti ugašena).


Ako pri pokretanju motora ručicamjenjača nije u položaju N , na ploči s instrumentima bljeska žaruljica N , uzzvučni signal i poruku na ekranu na ploči s instrumentima.
Ako pri pokretanju motora nije pritisnuta papučica kočnice, na ploči s instrumentima bljeska žaruljica pritisnute papučice kočnice , uzzvučni signal i poruku na ekranu na ploči s instrumentima.

Kad motor radi u praznom hodu, ako
su kočnice otpuštene i ako je uključenpoložaj R, AiliM, vozilo se počinje kretati i bez pritiska na papučicu gasa.

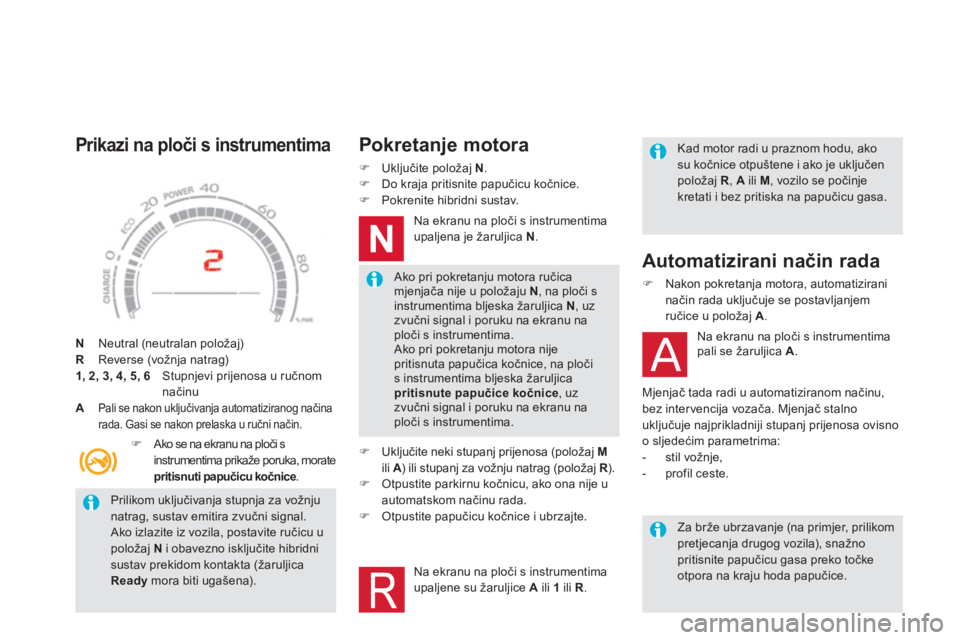

Prikazi na ploči s instrumentima
N Neutral (neutralan položaj)RReverse (vožnja natrag)1, 2, 3, 4, 5, 6 Stupnjevi prijenosa u ručnom
načinu APali se nakon uključivanja automatiziranog načina
rada. Gasi se nakon prelaska u ručni način.
) Ako se na ekranu na ploči s
instrumentima prika

137
Vožnja

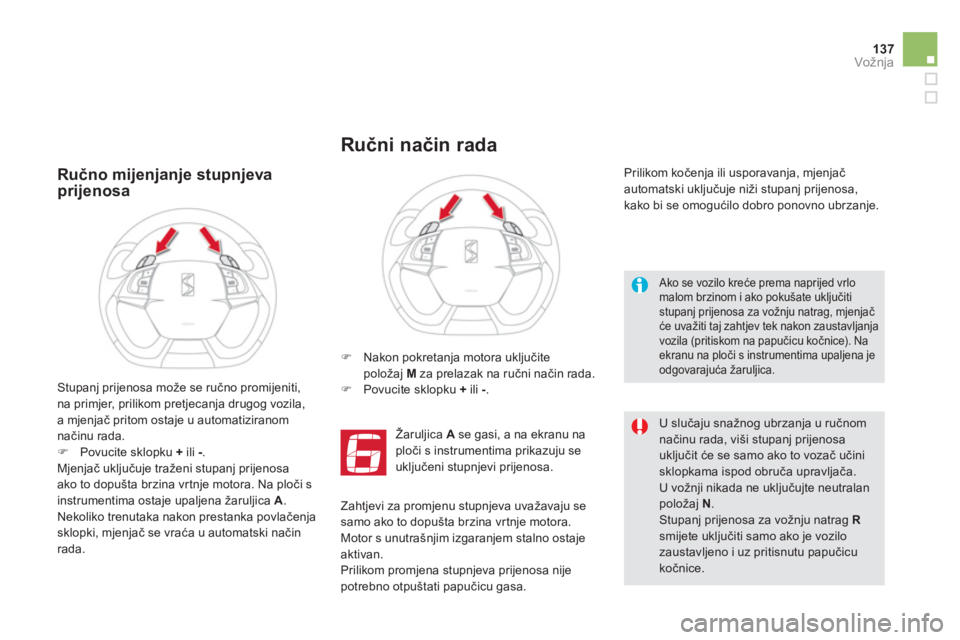

Ručno mijenjanje stupnjevaprijenosa
) Nakon pokretanja motora uključite
položaj M za prelazak na ručni način rada.) Povucite sklopku + ili - .


Žaruljica A se gasi, a na ekranu na
ploči s instrumentima prikazuju se
uključeni stupnjevi prijenosa. Prilikom kočen
ja ili usporavanja, mjenjač
automatski uključuje ni

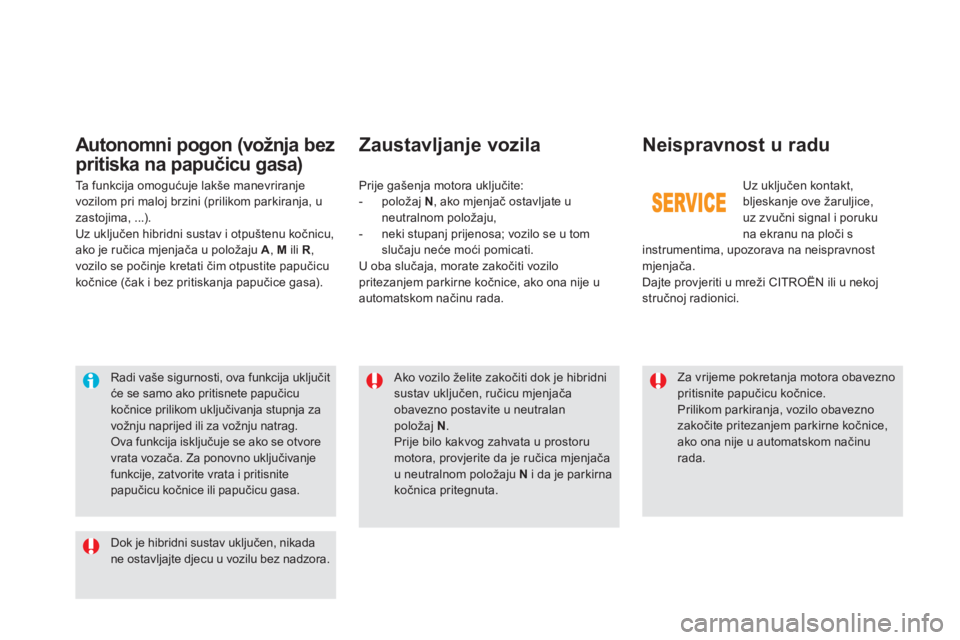

Ako vozilo želite zakočiti dok je hibridni sustav uključen, ručicu mjenjača obavezno postavite u neutralan položaj N.
Prije bilo kakvog zahvata u prostorumotora, provjerite da je ručica mjenjača u neutralnom polo
