Page 21 of 364
19Upoznavanje vozila

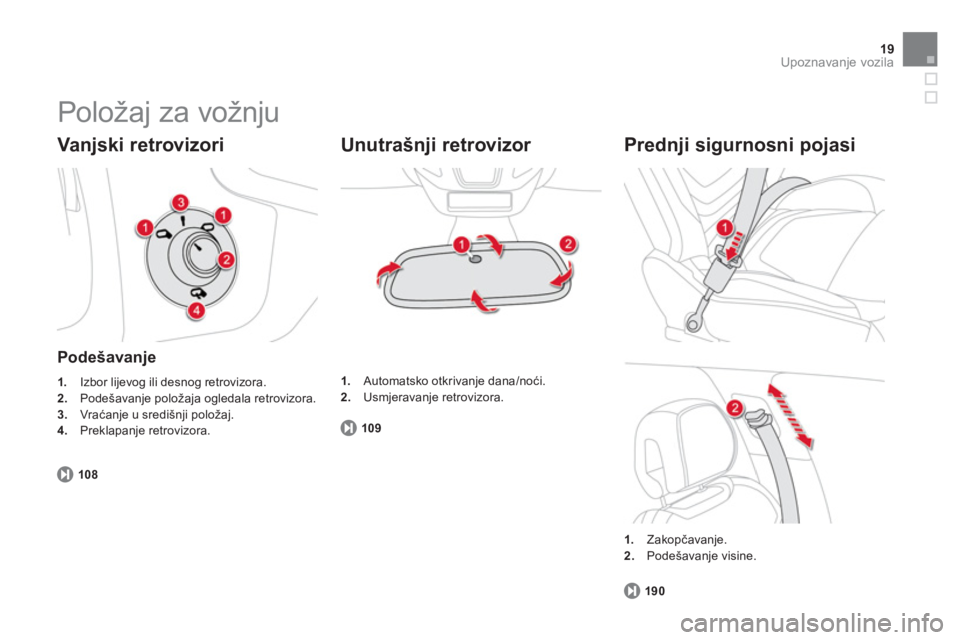

Položaj za vožnju
Vanjski retrovizori
Podešavanje
1. Izbor lijevog ili desnog retrovizora. 2. Podešavanje položaja ogledala retrovizora. 3. Vraćanje u središnji položaj.
4. Preklapanje retrovizora.
10
8
Unutrašnji retrovizor
109
1. Automatsko otkrivanje dana/noći.
2. Usmjeravanje retrovizora.
Prednji sigurnosni pojasi
190
1. Zakopčavanje. 2.Podešavanje visine.
Page 22 of 364

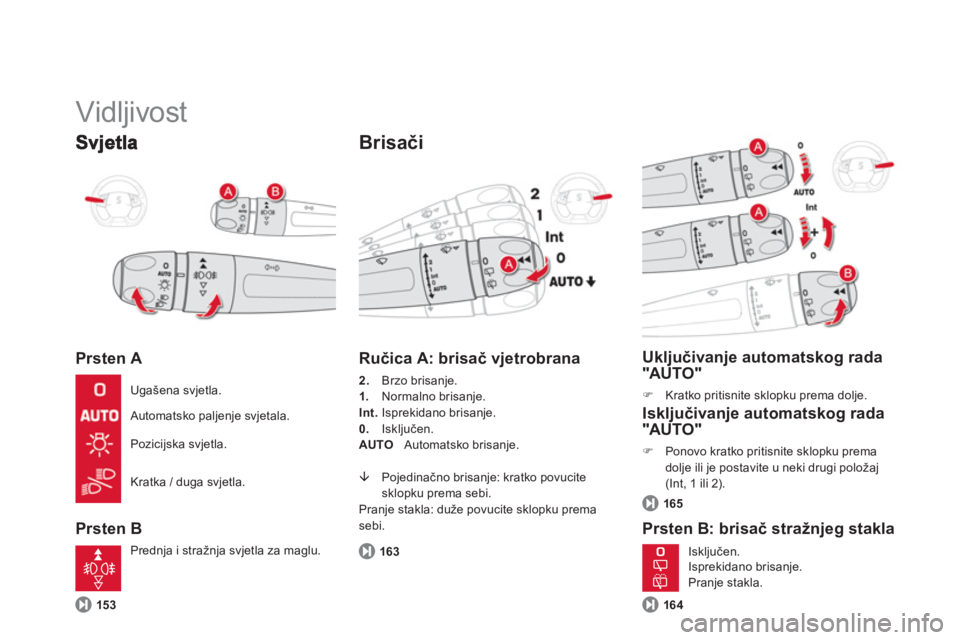

Vidljivost
Prsten A
Prsten B
Brisači
15 3
Ručica A: brisač vjetrobrana
2. Brzo brisanje. 1.Normalno brisanje.Int. Isprekidano brisanje.
0. Isključen.
AUTO
Automatsko brisanje.
È Pojedinačno brisanje: kratko povucite sklopku prema sebi.
Pranje stakla: du
Page 23 of 364
21Upoznavanje vozila

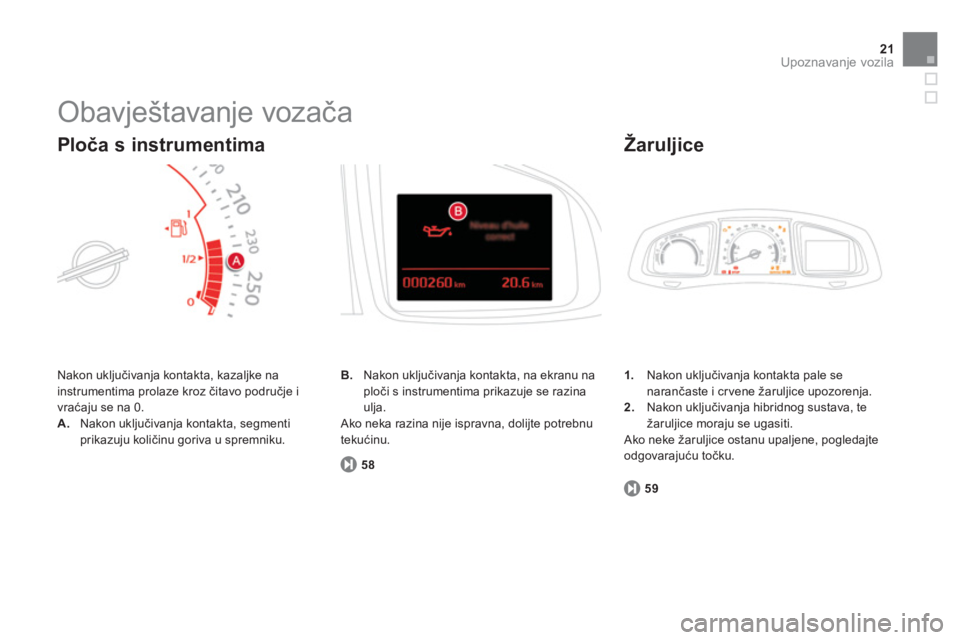

Obavještavanje vozača
Nakon uključivanja kontakta, kazaljke na
instrumentima prolaze kroz čitavo područje i
vraćaju se na 0.
A. Nakon uključivanja kontakta, segmenti prikazuju količinu goriva u spremniku.
Ploča s instrumentima
1. Nakon uključivanja kontakta pale se narančaste i cr vene

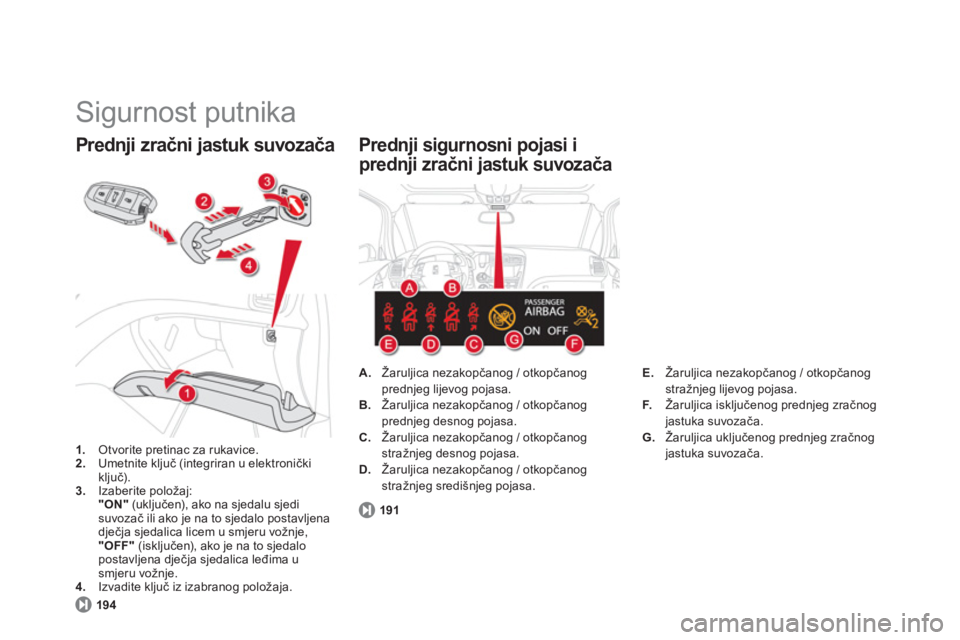

Page 24 of 364
Sigurnost putnika
1. Otvorite pretinac za rukavice.2. Umetnite ključ (integriran u elektronički ključ).3. Izaberite položaj:
"ON" (uključen), ako na sjedalu sjedi
suvozač ili ako je na to sjedalo postavljena
dječja sjedalica licem u smjeru vo
Page 25 of 364
23Upoznavanje vozila

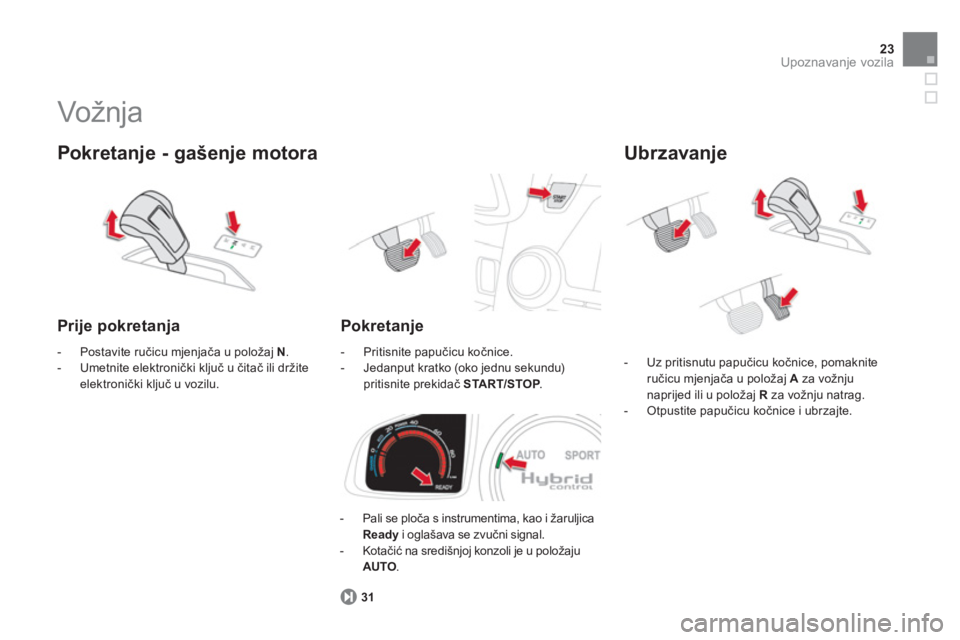

Pokretanje - gašenje motora
Vožnja
Prije pokretanja
31
Pokretanje
- Pali se ploča s instrumentima, kao i žaruljica
Ready i oglašava se zvučni signal.y
- Kotačić na središnjoj konzoli je u položaju
AUTO .
- Postavite ručicu mjenjača u položaj N.
- Umetnite elektronički ključ u čitač ili držiteelektronički ključ u vozilu. - Pritisnite papučicu kočnice.
- Jedanput kratko (oko jednu sekundu)pritisnite prekidač START/STOP .
Ubrzavanje
- Uz pritisnutu papučicu kočnice, pomaknite
ručicu mjenjača u polo
Page 26 of 364
Ako je ova žaruljica na ploči sinstrumentima upaljena, automatsko pritezanje / otpuštanje je isključeno. Tada morate ručno pritegnuti / otpustiti parkirnu kočnicu.
Pri
je izlaska iz vozila, provjerite da
su žaruljica kočnice i žaruljica Pnasklopki Astalno upaljene .
126
Ako je na parkirano vozilo priključena prikolica, kamp-kućica ili ako senagib podloge može mijenjati (naprimjer, prilikom prijevoza brodom, kamionom, u slučaju vuče...), potrebno
je maksimalno pritezanje parkirnekočnice, dužim povlačenjem sklopke A .
Vožnja

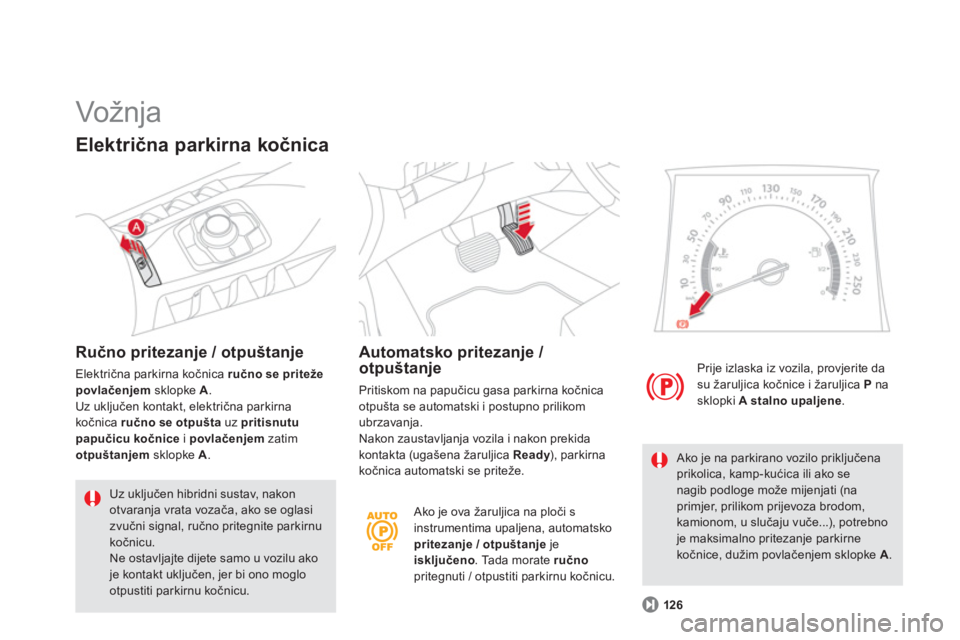

Električna parkirna kočnica
Ručno pritezanje / otpuštanje
Električna parkirna kočnica ručno se pritežepovlačenjem sklopke A.Uz uključen kontakt, električna parkirna
kočnica ručno se otpušta uz pritisnutu papučicu kočniceipovlačenjem zatim
otpuštanjem sklopke A
.
Uz uključen hibridni sustav, nakon otvaranja vrata vozača, ako se oglasizvučni signal, ručno pritegnite parkirnu
kočnicu. Ne ostavljajte dijete samo u vozilu akoje kontakt uključen, jer bi ono moglootpustiti parkirnu kočnicu.
Automatsko pritezanje / otpuštanje
Pritiskom na papučicu gasa parkirna kočnica
otpušta se automatski i postupno prilikom
ubrzavanja.
Nakon zaustavljanja vozila i nakon prekida kontakta (ugašena žaruljica Ready ), parkirnakočnica automatski se prite

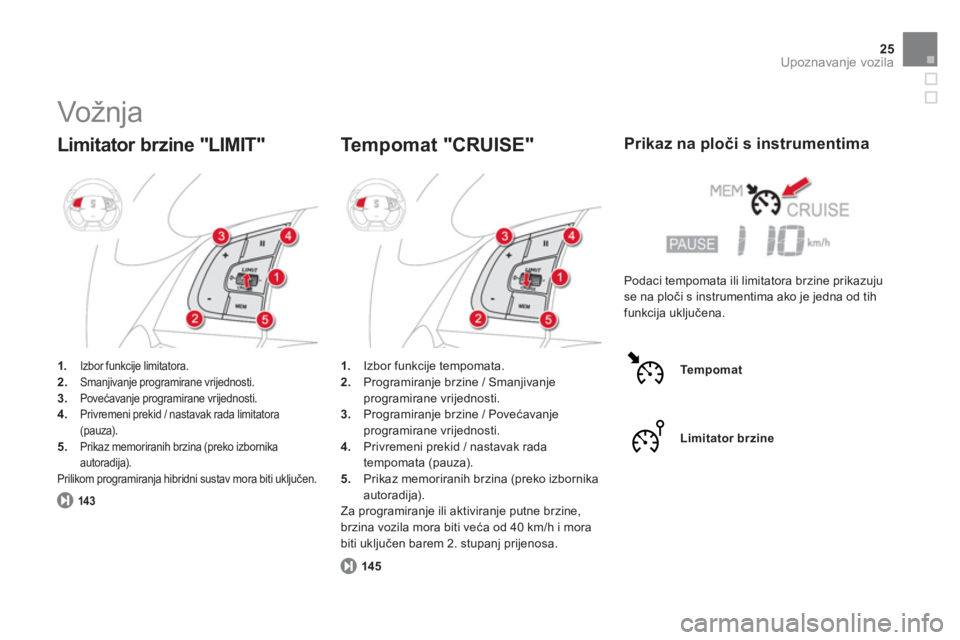

Page 27 of 364
25
Upoznavanje vozila
Vožnja
Limitator brzine "LIMIT"
1. Izbor funkcije limitatora.2. Smanjivanje programirane vrijednosti. 3. Povećavanje programirane vrijednosti. 4. Privremeni prekid / nastavak rada limitatora(pauza). 5. Prikaz memoriranih brzina (preko izbornikaautoradija).
Prilikom programiranja hibridni sustav mora biti uključen.
143
145
Te mpomat "CRUISE"
1. Izbor funkcije tempomata.
2. Programiranje brzine / Smanjivanje
programirane vrijednosti. 3. Programiranje brzine / Povećavanje
programirane vrijednosti. 4. Privremeni prekid / nastavak rada
tempomata (pauza).
5. Prikaz memoriranih brzina (preko izbornika
autoradija).
Za programiranje ili aktiviranje putne brzine,
brzina vozila mora biti veća od 40 km
/h i mora
biti uključen barem 2. stupanj prijenosa.
Prikaz na ploči s instrumentima
Tempomat
Limitator brzine Podaci tempomata ili limitatora brzine prikazu
juse na ploči s instrumentima ako je jedna od tih funkcija uključena.
Page 28 of 364
Hibridni sustav
Hibridni sustav
Page 29 of 364
Page 30 of 364

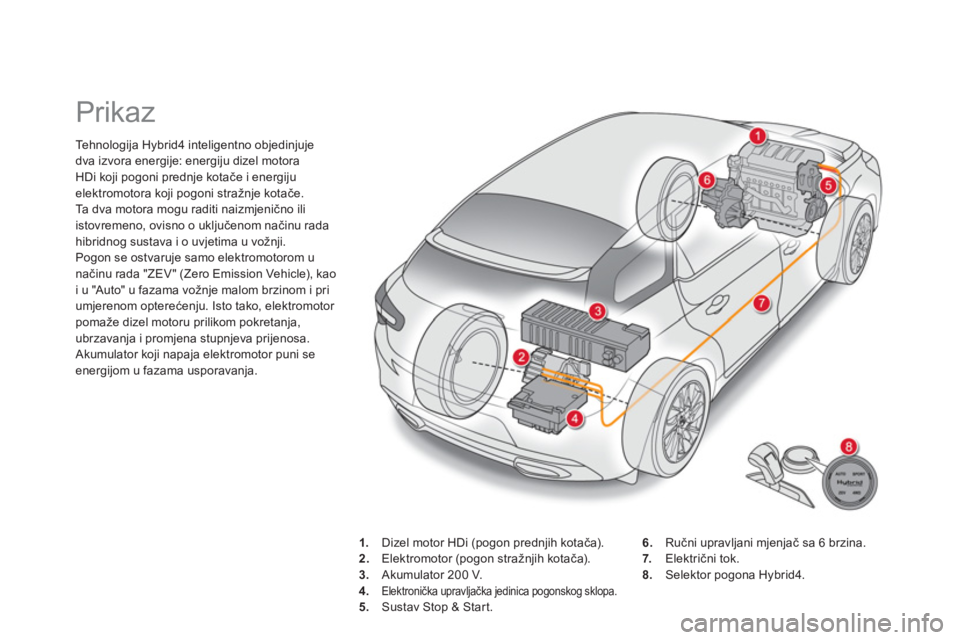

Prikaz
Tehnologija Hybrid4 inteligentno objedinjuje
dva izvora energije: energiju dizel motora
HDi koji pogoni prednje kotače i energijuelektromotora koji pogoni stra
