CITROEN DS5 HYBRID 2015 Upute Za Rukovanje (in Croatian)

149
DS5_hr_Chap05_visibilite_ed01-2015

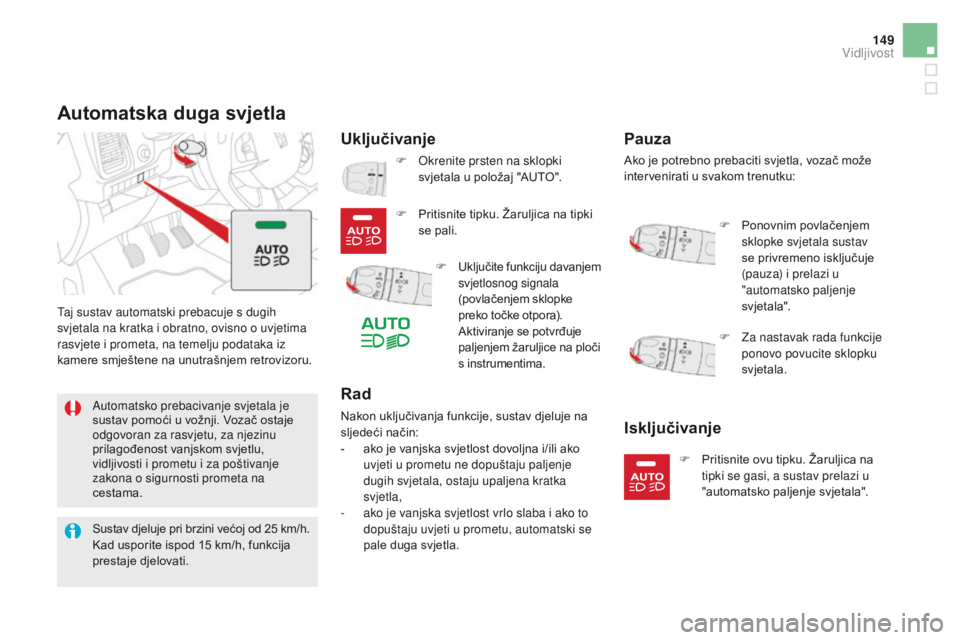

Automatska duga svjetla
Uključivanje
Taj sustav automatski prebacuje s dugih
svjetala na kratka i obratno, ovisno o uvjetima
rasvjete i prometa, na temelju podataka iz
kamere smještene na unutrašnjem retrovizoru.F

O
krenite prsten na sklopki
svjetala u položaj "AUTO".
Automatsko prebacivanje svjetala je
sustav pomoći u vožnji. Vozač ostaje
odgovoran za rasvjetu, za njezinu
prilagođenost vanjskom svjetlu,
vidljivosti i prometu i za poštivanje
zakona o sigurnosti prometa na
cestama. F

U
ključite funkciju davanjem
svjetlosnog signala
(povlačenjem sklopke
preko točke otpora).
A

ktiviranje se potvrđuje
paljenjem žaruljice na ploči
s instrumentima.
F

P
ritisnite tipku. Žaruljica na tipki
se pali.
Isključivanje
F Pritisnite ovu tipku. Žaruljica na tipki se gasi, a sustav prelazi u
"automatsko paljenje svjetala".
Pauza
F Ponovnim povlačenjem sklopke svjetala sustav
se privremeno isključuje
(pauza) i prelazi u
"automatsko paljenje
svjetala".
F

Z
a nastavak rada funkcije
ponovo povucite sklopku
svjetala.
Sustav djeluje pri brzini većoj od 25

km/h.
Kad usporite ispod 15

km/h, funkcija
prestaje djelovati.
Rad
Ako je potrebno prebaciti svjetla, vozač može
intervenirati u svakom trenutku:
Nakon uključivanja funkcije, sustav djeluje na
sljedeći način:
-

a

ko je vanjska svjetlost dovoljna i/ili ako
uvjeti u prometu ne dopuštaju paljenje
dugih svjetala, ostaju upaljena kratka
svjetla,
-

a

ko je vanjska svjetlost vrlo slaba i ako to
dopuštaju uvjeti u prometu, automatski se
pale duga svjetla.
Vidljivost

DS5_hr_Chap05_visibilite_ed01-2015

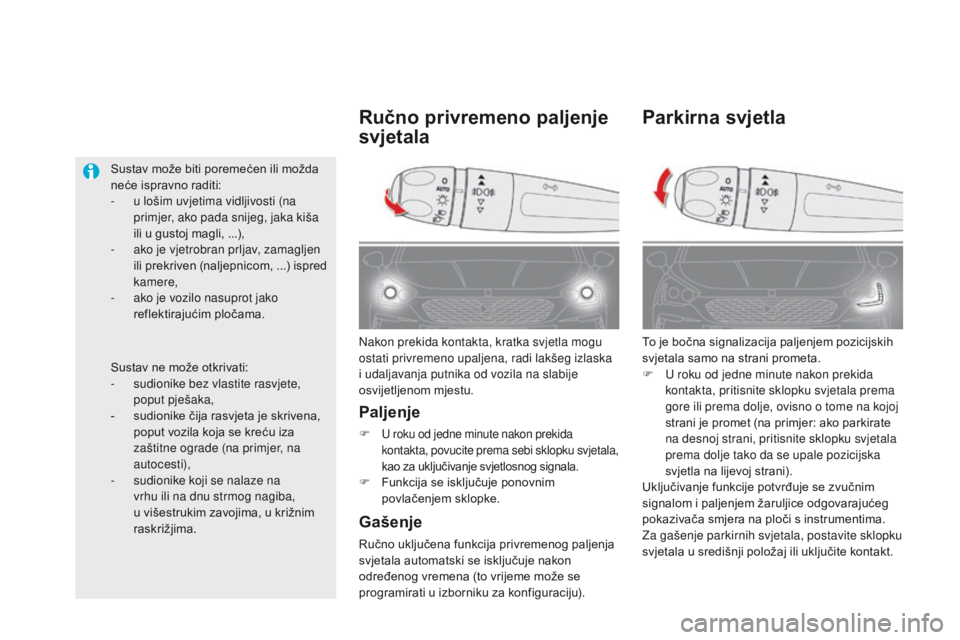

Parkirna svjetla
To je bočna signalizacija paljenjem pozicijskih
svjetala samo na strani prometa.
F
U r
oku od jedne minute nakon prekida
kontakta, pritisnite sklopku svjetala prema
gore ili prema dolje, ovisno o tome na kojoj
strani je promet (na primjer: ako parkirate
na desnoj strani, pritisnite sklopku svjetala
prema dolje tako da se upale pozicijska
svjetla na lijevoj strani).
Uključivanje funkcije potvrđuje se zvučnim
signalom i paljenjem žaruljice odgovarajućeg
pokazivača smjera na ploči s instrumentima.
Za gašenje parkirnih svjetala, postavite sklopku
svjetala u središnji položaj ili uključite kontakt.
Nakon prekida kontakta, kratka svjetla mogu
ostati privremeno upaljena, radi lakšeg izlaska
i udaljavanja putnika od vozila na slabije
osvijetljenom mjestu.
Ručno privremeno paljenje
svjetala
Paljenje
F U roku od jedne minute nakon prekida
kontakta, povucite prema sebi sklopku svjetala,
kao za uključivanje svjetlosnog signala.
F Funkcija se isključuje ponovnim
povlačenjem sklopke.
Gašenje
Ručno uključena funkcija privremenog paljenja
svjetala automatski se isključuje nakon
određenog vremena (to vrijeme može se
programirati u izborniku za konfiguraciju).
Sustav može biti poremećen ili možda
neće ispravno raditi:
-

u l

ošim uvjetima vidljivosti (na
primjer, ako pada snijeg, jaka kiša
ili u gustoj magli, ...),
-

a

ko je vjetrobran prljav, zamagljen
ili prekriven (naljepnicom, ...) ispred
kamere,
-

a

ko je vozilo nasuprot jako
reflektirajućim pločama.
Sustav ne može otkrivati:
-

s

udionike bez vlastite rasvjete,
poput pješaka,
-

s

udionike čija rasvjeta je skrivena,
poput vozila koja se kreću iza
zaštitne ograde (na primjer, na
autocesti),
-

s

udionike koji se nalaze na
vrhu ili na dnu strmog nagiba,
u

višestrukim zavojima, u križnim
raskrižjima.

151
DS5_hr_Chap05_visibilite_ed01-2015
Vanjska rasvjeta za
lakši pristup
To je mogućnost paljenja vanjskih svjetala iz
udaljenosti, prilikom približavanja vozilu, na
slabije osvijetljenom mjestu. Ta funkcija se
uključuje ovisno o svjetlosti koju otkriva davač
vanjskog svjetla.
Uključivanje
Isključivanje
Vanjska rasvjeta za lakši pristup automatski
se gasi nakon određenog vremena, nakon
uključivanja kontakta ili nakon zaključavanja
vozila.
Programiranje
Trajanje paljenja svjetala određuje se
u izborniku za konfiguraciju vozila.
Trajanje paljenja svjetala jednako je
trajanju privremenog automatskog
paljenja svjetala nakon izlaska iz vozila.
F

P

ritisnite tipku s otvorenim
lokotom ili kvaku na vratima uz
sustav "Pristupa i pokretanja bez
k lju č a".
Spot svjetla u
retrovizorima
Paljenje
Spot svjetla se pale:
- n akon otključavanja vozila,
-

n
akon prekida kontakta,
-

n
akon otvaranja nekih vrata,
-

p
rilikom pronalaženja vozila na parkiralištu
pritiskom na tipku na daljinskom upravljaču.
Gašenje
Gase se nakon određenog vremena. Ta svjetla olakšavaju približavanje vozilu, jer
osvjetljavaju:
-
p
rostor ispred vrata vozača i suvozača,
-
p
rostor ispred retrovizora i iza prednjih
vrata.
Pale se kratka i pozicijska svjetla, a vozilo se
otključava.
Vidljivost

DS5_hr_Chap05_visibilite_ed01-2015

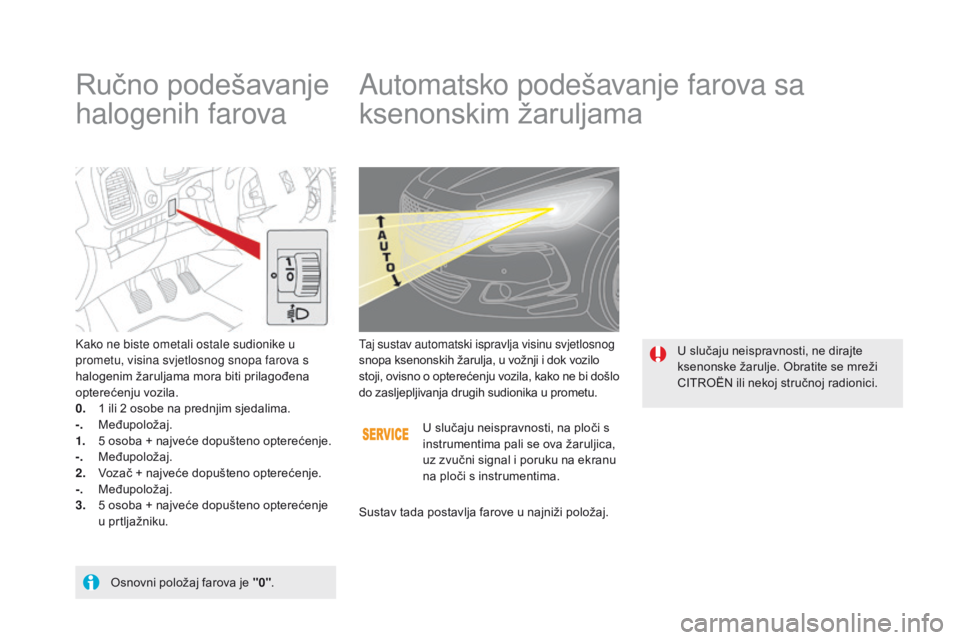

Ručno podešavanje
halogenih farovaAutomatsko podešavanje farova sa
ksenonskim žaruljama
Kako ne biste ometali ostale sudionike u
prometu, visina svjetlosnog snopa farova s
halogenim žaruljama mora biti prilagođena
opterećenju vozila.
0.
1

ili 2 osobe na prednjim sjedalima.
-.
M

eđupoložaj.
1.

5
osoba + najveće dopušteno opterećenje.
-.
M

eđupoložaj.
2.
V

ozač + najveće dopušteno opterećenje.
-.

M
eđupoložaj.
3.
5

osoba + najveće dopušteno opterećenje
u prtljažniku.
Osnovni položaj farova je "0" .U slučaju neispravnosti, na ploči s
instrumentima pali se ova žaruljica,
uz zvučni signal i poruku na ekranu
na ploči s instrumentima.
Taj sustav automatski ispravlja visinu svjetlosnog
snopa ksenonskih žarulja, u vožnji i dok vozilo
stoji, ovisno o opterećenju vozila, kako ne bi došlo
do zasljepljivanja drugih sudionika u prometu.
U slučaju neispravnosti, ne dirajte
ksenonske žarulje. Obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Sustav tada postavlja farove u najniži položaj.

153
DS5_hr_Chap05_visibilite_ed01-2015
Kako u kratkom tako i u dugom svjetlu, ova
funkcija omogućuje da svjetlosni snop bolje
prati smjer ceste.
Ova funkcija postoji samo uz ksenonske žarulje
i uz statičku rasvjetu u raskrižjima. Ona znatno
poboljšava kvalitetu rasvjete u zavojima.

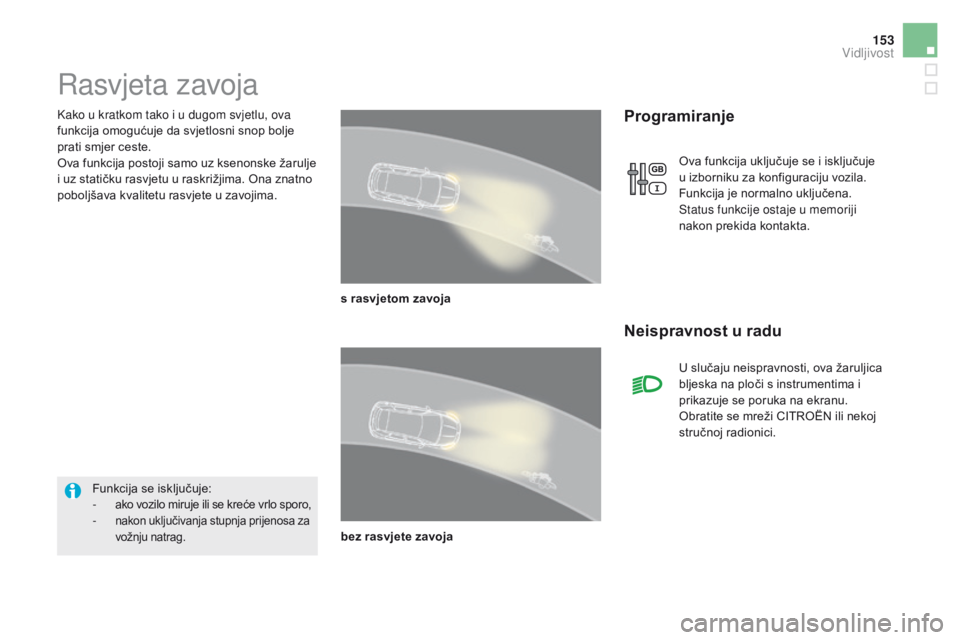

Rasvjeta zavoja
s rasvjetom zavoja
bez rasvjete zavoja
Programiranje
ne
ispravnost u radu
Ova funkcija uključuje se i isključuje
u izborniku za konfiguraciju vozila.
Funkcija je normalno uključena.
Status funkcije ostaje u memoriji
nakon prekida kontakta.
Funkcija se isključuje:
-

ako vozilo miruje ili se kreće vrlo sporo,- nakon uključivanja stupnja prijenosa za
vožnju natrag.
U slučaju neispravnosti, ova žaruljica
bljeska na ploči s instrumentima i
prikazuje se poruka na ekranu.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Vidljivost

DS5_hr_Chap05_visibilite_ed01-2015

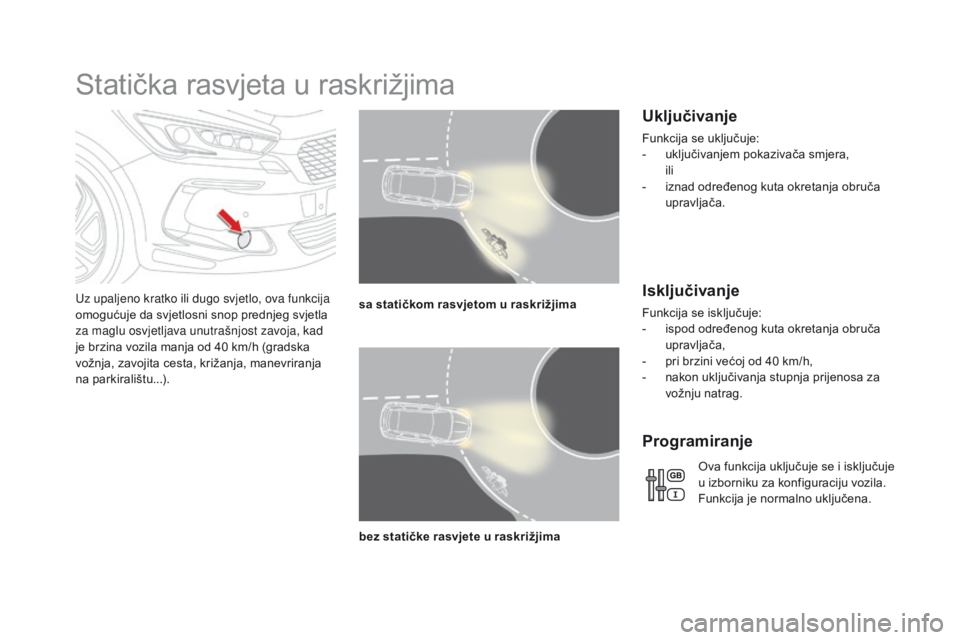

Statička rasvjeta u raskrižjima
Uz upaljeno kratko ili dugo svjetlo, ova funkcija
omogućuje da svjetlosni snop prednjeg svjetla
za maglu osvjetljava unutrašnjost zavoja, kad
je brzina vozila manja od 40 km/h (gradska
vožnja, zavojita cesta, križanja, manevriranja
na parkiralištu...). sa statičkom rasvjetom u raskrižjima
bez statičke rasvjete u raskrižjima
Uključivanje
Funkcija se uključuje:
-
u ključivanjem pokazivača smjera,


ili
-

i
znad određenog kuta okretanja obruča
upravljača.
Isključivanje
Funkcija se isključuje:
- i spod određenog kuta okretanja obruča
upravljača,
-

p
ri brzini većoj od 40 km/h,
-

n
akon uključivanja stupnja prijenosa za
vožnju natrag.
Programiranje
Ova funkcija uključuje se i isključuje
u izborniku za konfiguraciju vozila.
Funkcija je normalno uključena.

155
DS5_hr_Chap05_visibilite_ed01-2015

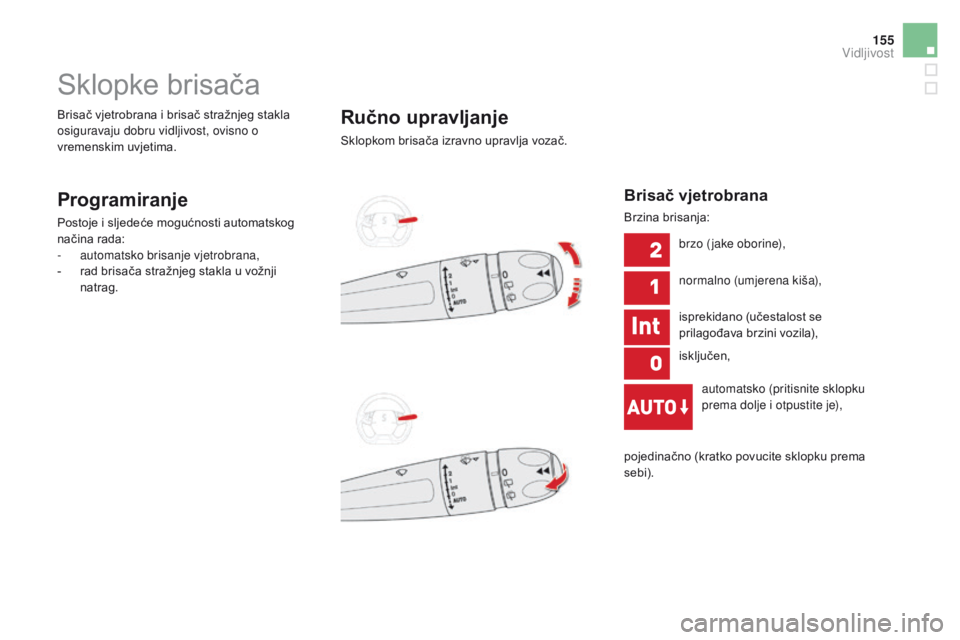

Sklopke brisača
Programiranje
Postoje i sljedeće mogućnosti automatskog
načina rada:
-
a
utomatsko brisanje vjetrobrana,
-

r
ad brisača stražnjeg stakla u vožnji
natrag.
Ručno upravljanje
Sklopkom brisača izravno upravlja vozač.
Brisač vjetrobrana i brisač stražnjeg stakla
osiguravaju dobru vidljivost, ovisno o
vremenskim uvjetima.
Brisač vjetrobrana
Brzina brisanja:
brzo ( jake oborine),
normalno (umjerena kiša),
isprekidano (učestalost se
prilagođava brzini vozila),
isključen,
automatsko (pritisnite sklopku
prema dolje i otpustite je),
pojedinačno (kratko povucite sklopku prema
sebi).
Vidljivost

DS5_hr_Chap05_visibilite_ed01-2015
Brisač stražnjeg stakla
U slučaju obilnog snijega ili leda, ili ako
je na poklopcu prtljažnika nosač bicikla,
isključite automatski rad stražnjeg
brisača u izborniku za konfiguraciju.isključen,
isprekidano brisanje,
pranje stakla i privremeno brisanje.Vožnja natrag
Ako rade brisači vjetrobrana, nakon
uključivanja stupnja prijenosa za vožnju natrag,
uključuje se i brisač stražnjeg stakla.
Funkcija se uključuje i isključuje u
izborniku za konfiguraciju.
Funkcija je normalno uključena.
Programiranje
F Za pranje vjetrobrana povucite sklopku brisača prema sebi. Pritom se privremeno
uključuje i brisač vjetrobrana.
Pranje farova uključuje se samo u vožnji, ako
su upaljena kratka ili duga svjetla .
Pranje vjetrobrana i farova
Prsten za uključivanje brisača stražnjeg stakla:
Radi manje potrošnje tekućine za pranje stakla,
pranje farova uključuje se samo prilikom svakih
7
pranja vjetrobrana, odnosno svakih 40 km, na
istom putu.

157
DS5_hr_Chap05_visibilite_ed01-2015

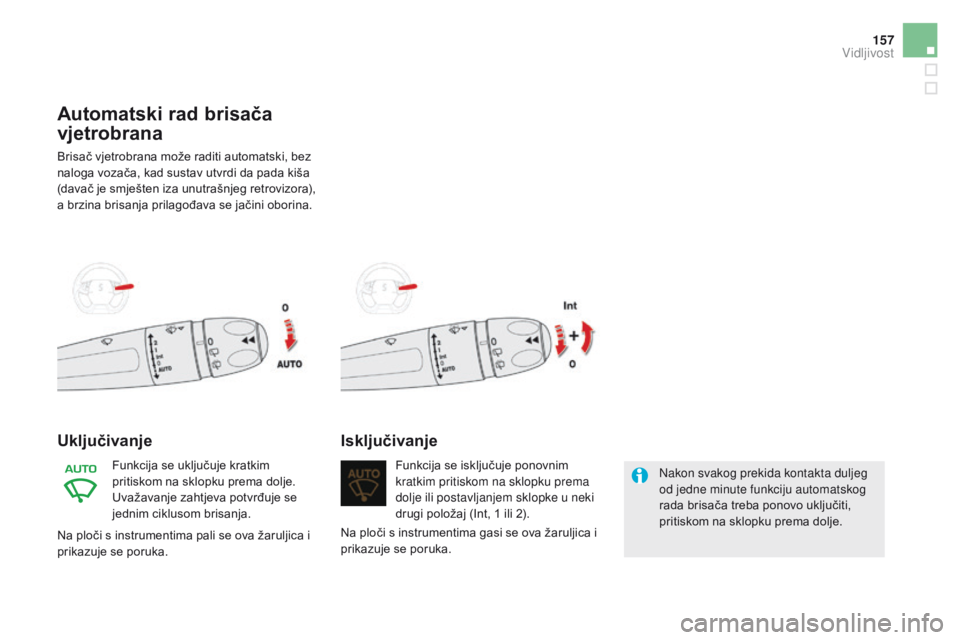

Automatski rad brisača
vjetrobrana
Brisač vjetrobrana može raditi automatski, bez
naloga vozača, kad sustav utvrdi da pada kiša
(davač je smješten iza unutrašnjeg retrovizora),
a brzina brisanja prilagođava se jačini oborina.
Uključivanje
Funkcija se uključuje kratkim
pritiskom na sklopku prema dolje.
Uvažavanje zahtjeva potvrđuje se
jednim ciklusom brisanja.Funkcija se isključuje ponovnim
kratkim pritiskom na sklopku prema
dolje ili postavljanjem sklopke u neki
drugi položaj (Int, 1
ili 2).
Isključivanje
Nakon svakog prekida kontakta duljeg
od jedne minute funkciju automatskog
rada brisača treba ponovo uključiti,
pritiskom na sklopku prema dolje.
Na ploči s instrumentima gasi se ova žaruljica i
prikazuje se poruka.
Na ploči s instrumentima pali se ova žaruljica i
prikazuje se poruka.
Vidljivost

DS5_hr_Chap05_visibilite_ed01-2015
Ne prekrivajte davač kiše koji se s
davačem vanjskog svjetla nalazi u
sredini vjetrobrana, iza unutrašnjeg
retrovizora.
Prilikom pranja vozila u automatskoj
praonici, isključite automatski rad
brisača.
Zimi pričekajte da se vjetrobran
potpuno odledi prije uključivanja
automatskog rada brisača.

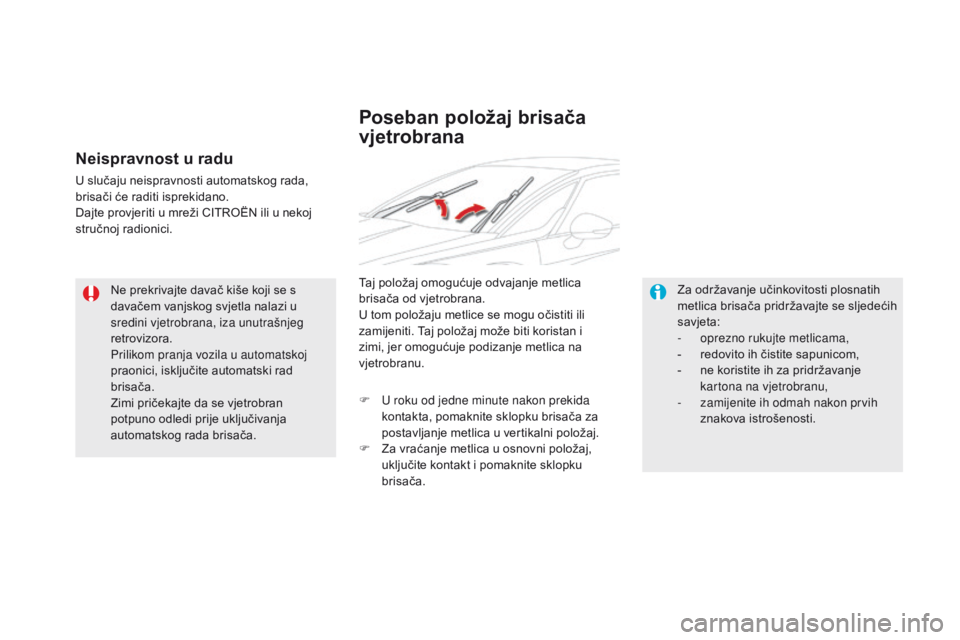

neispravnost u radu
U slučaju neispravnosti automatskog rada,
brisači će raditi isprekidano.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Poseban položaj brisača
vjetrobrana
Taj položaj omogućuje odvajanje metlica
brisača od vjetrobrana.
U tom položaju metlice se mogu očistiti ili
zamijeniti. Taj položaj može biti koristan i
zimi, jer omogućuje podizanje metlica na
vjetrobranu.Za održavanje učinkovitosti plosnatih
metlica brisača pridržavajte se sljedećih
savjeta:
-
o

prezno rukujte metlicama,
-

r
edovito ih čistite sapunicom,
-

n
e koristite ih za pridržavanje
kartona na vjetrobranu,
-

z
amijenite ih odmah nakon prvih
znakova istrošenosti.
F

U r
oku od jedne minute nakon prekida
kontakta, pomaknite sklopku brisača za
postavljanje metlica u vertikalni položaj.
F

Z
a vraćanje metlica u osnovni položaj,
uključite kontakt i pomaknite sklopku
brisača.
