CITROEN DS5 HYBRID 2015 Upute Za Rukovanje (in Croatian)

219
DS5_hr_Chap08_info-pratiques_ed01-2015

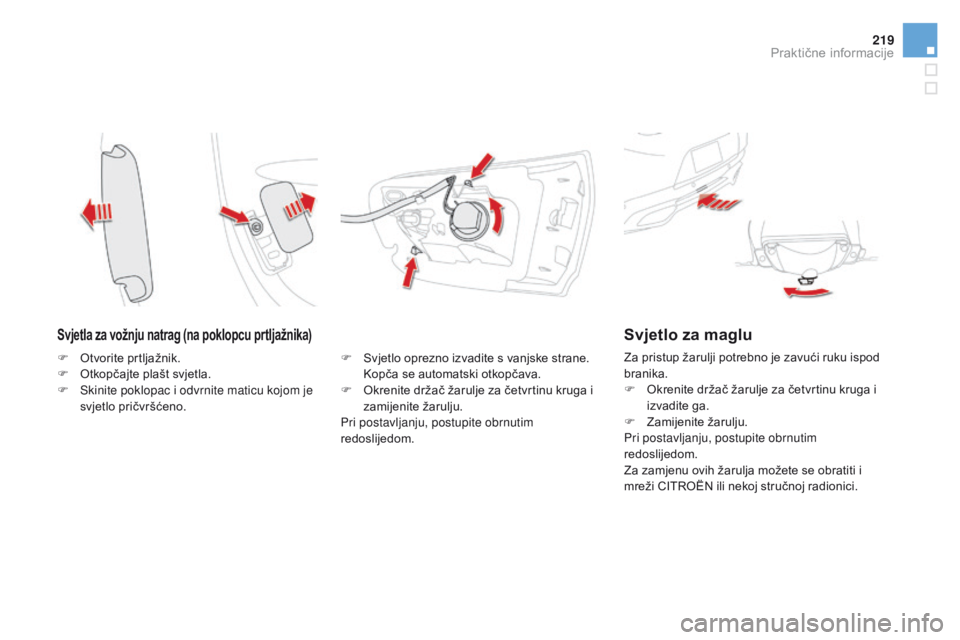

Svjetla za vožnju natrag (na poklopcu prtljažnika)
F Svjetlo oprezno izvadite s vanjske strane. Kopča se automatski otkopčava.
F

O
krenite držač žarulje za četvrtinu kruga i
zamijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Svjetlo za maglu
F Otvorite prtljažnik.
F O tkopčajte plašt svjetla.
F

S
kinite poklopac i odvrnite maticu kojom je
svjetlo pričvršćeno. Za pristup žarulji potrebno je zavući ruku ispod
branika.
F

O
krenite držač žarulje za četvrtinu kruga i
izvadite ga.
F

Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja možete se obratiti i
mreži CITROËN ili nekoj stručnoj radionici.
Praktične informacije

DS5_hr_Chap08_info-pratiques_ed01-2015

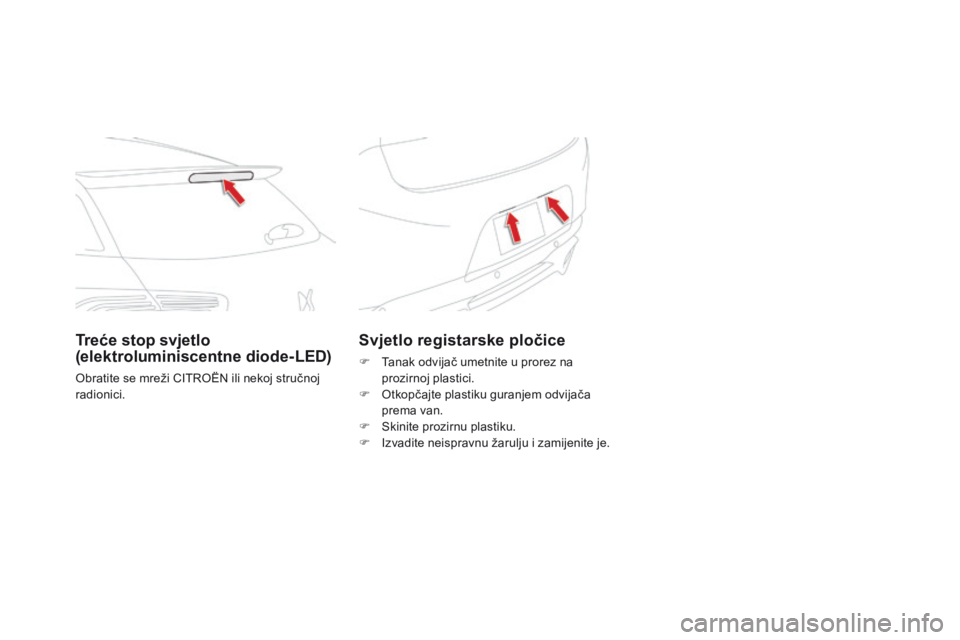

Svjetlo registarske pločice
F Tanak odvijač umetnite u prorez na prozirnoj plastici.
F

O
tkopčajte plastiku guranjem odvijača
prema van.
F

S
kinite prozirnu plastiku.
F

I
zvadite neispravnu žarulju i zamijenite je.
Treće stop svjetlo
(elektroluminiscentne diode-LED)
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.

221
DS5_hr_Chap08_info-pratiques_ed01-2015
Zamjena osiguračaOvdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja kvara na odgovarajućoj funkciji.
Štipaljka za vađenje osigurača nalazi se
na poleđini poklopca kućišta osigurača u
armaturnoj ploči.
Pristup:
F
p
otpuno skinite poklopac,
F

iz
vadite štipaljku.
Pristup alatu
Prije zamjene osigurača potrebno je saznati
uzrok kvara i otkloniti ga.
F
N
eispravan osigurač prepoznaje se po
stanju metalne niti.
Zamjena osigurača
Ispravan Pregorio
F

Z

a vađenje osigurača iz njegovog ležišta
koristite posebnu štipaljku.
F

N
eispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
F

P

rovjerite jakost uspoređivanjem broja
ugraviranog na kućištu, jakosti ugravirane
na osiguraču, s vrijednostima u narednim
tablicama. CITROËN otklanja svaku odgovornost
za troškove nastale zbog popravaka
vašeg vozila, ili za njegov neispravan
rad, zbog ugradnje dodatne opreme
koju nije isporučio ni preporučio
CITROËN i koja nije ugrađena prema
njegovim pravilima, posebno ako svi
dodatno priključeni uređaji troše više od
10 miliampera.
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran
je da radi sa serijskom ili opcionalnom
opremom.
Prije ugradnje u vozilo neke druge
električne opreme ili pribora, obratite
se mreži CITROËN ili nekoj stručnoj
radionici.
Praktične informacije

DS5_hr_Chap08_info-pratiques_ed01-2015
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom
donjem dijelu armaturne ploče.
Pristup osiguračima
F Povucite poklopac.Broj
osigurača Jakost
(A)
na
mjena
F6 A ili B 15Autoradio.
F8 3Alarm.
F13 10Prednji upaljač za cigarete prednja utičnica 12 V.
F14 10Stražnja utičnica 12 V.
F16 3Stražnja spot svjetla.
F17 3Svjetlo uz ogledalo na zaslonu za sunce.
F28 A ili B 15Autoradio.
F30 20Brisač stražnjeg stakla.
F32 10Audio pojačalo.

223
DS5_hr_Chap08_info-pratiques_ed01-2015
Osigurači u prostoru
motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.
Pristup osiguračima
F Otkvačite poklopac.
F Z amijenite osigurač (vidi odgovarajuću
to č k u).
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača. Broj
osigurača Jakost
(A)
na
mjena
F20 15Pumpa za pranje prednjeg / stražnjeg stakla.
F21 20Pumpa za pranje farova.
F22 15Zvučna signalizacija.
F23 15Desno dugo svjetlo.
F24 15Lijevo dugo svjetlo.
F27 5Zaklopka lijevog svjetla.
F28 5Zaklopka desnog svjetla.
Praktične informacije

DS5_hr_Chap08_info-pratiques_ed01-2015
Akumulator 12 V
Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12
V posebne
tehnologije i karakteristika, kakav se
ugrađuje naročito uz sustav Stop &
Start. U slučaju zamjene ili odspajanja
tog akumulatora, potreban je zahvat
isključivo u mreži CITROËN ili u nekoj
stručnoj radionici. Akumulator se nalazi u prostoru motora.
Pristup:
F

o
tvorite poklopac motora pomoću
unutrašnje i vanjske ručice,
F

s
kinite plastični štitnik radi pristupa
izvodu
(+).
F

a
ko je potrebno, za vađenje akumulatora
otkopčajte kućište osigurača.
Pristup akumulatoru
Odspajanje izvoda (+)
F Oslobodite obujmicu E podizanjem kopče D do kraja.
Spajanje izvoda (+)
F Namjestite otvorenu obujmicu E kabela na izvod (+) akumulatora.
F

V
ertikalno pritisnite obujmicu E tako da
bude dobro namještena na akumulatoru.
F

Z
akopčajte obujmicu razmicanjem izdanka
za namještanje i spuštanjem kopče D .
Nemojte pritiskati kopču na silu, jer ako
je obujmica loše postavljena, neće se
moći zakopčati; ponovite postupak.
Postupak pokretanja motora pomoću drugog akumulatora, odnosno punjenja ispražnjenog akumulatora.

225
DS5_hr_Chap08_info-pratiques_ed01-2015
Nakon ponovne ugradnje akumulatora,
sustav Stop & Start postat će aktivan
tek nakon neprekinutog stajanja
vozila, čije trajanje ovisi o vremenskim
uvjetima i o napunjenosti akumulatora
(do oko 8 sati).
Uz sustav Stop & Start akumulator se
može puniti bez odspajanja.

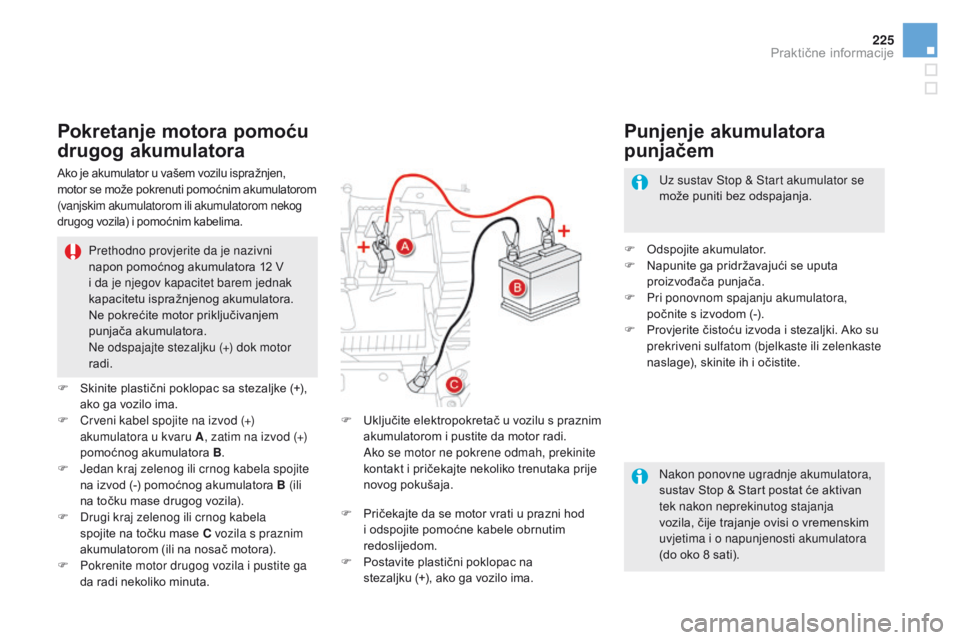

Pokretanje motora pomoću
drugog akumulatora
Prethodno provjerite da je nazivni
napon pomoćnog akumulatora 12 V
i da je njegov kapacitet barem jednak
kapacitetu ispražnjenog akumulatora.
Ne pokrećite motor priključivanjem
punjača akumulatora.
Ne odspajajte stezaljku (+) dok motor
radi.
F

S

kinite plastični poklopac sa stezaljke (+),
ako ga vozilo ima.
F

C
rveni kabel spojite na izvod (+)
akumulatora u kvaru A , zatim na izvod (+)
pomoćnog akumulatora B .
F

J

edan kraj zelenog ili crnog kabela spojite
na izvod (-) pomoćnog akumulatora B (ili
na točku mase drugog vozila).
F

D
rugi kraj zelenog ili crnog kabela
spojite na točku mase C vozila s praznim
akumulatorom (ili na nosač motora).
F

P

okrenite motor drugog vozila i pustite ga
da radi nekoliko minuta. F

U
ključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi.
A

ko se motor ne pokrene odmah, prekinite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja. F
O dspojite akumulator.
F N apunite ga pridržavajući se uputa
proizvođača punjača.
F

P
ri ponovnom spajanju akumulatora,
počnite s izvodom (-).
F

P
rovjerite čistoću izvoda i stezaljki. Ako su
prekriveni sulfatom (bjelkaste ili zelenkaste
naslage), skinite ih i očistite.
Punjenje akumulatora
punjačem
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim akumulatorom
(vanjskim akumulatorom ili akumulatorom nekog
drugog vozila) i pomoćnim kabelima.
F Pričekajte da se motor vrati u prazni hod i odspojite pomoćne kabele obrnutim
redoslijedom.
F

P
ostavite plastični poklopac na
stezaljku
(+), ako ga vozilo ima.
Praktične informacije

DS5_hr_Chap08_info-pratiques_ed01-2015

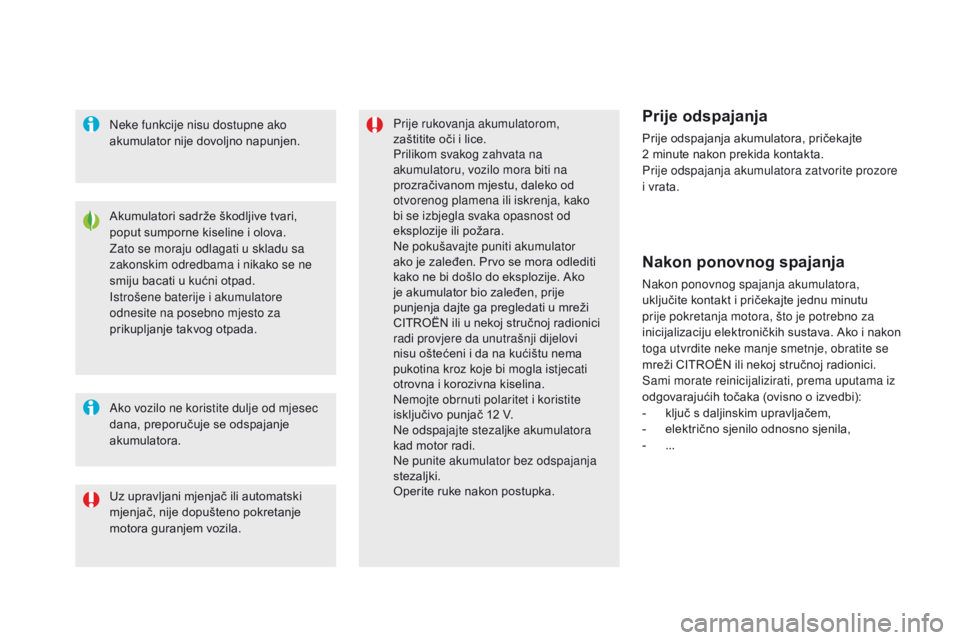

Akumulatori sadrže škodljive tvari,
poput sumporne kiseline i olova.
Zato se moraju odlagati u skladu sa
zakonskim odredbama i nikako se ne
smiju bacati u kućni otpad.
Istrošene baterije i akumulatore
odnesite na posebno mjesto za
prikupljanje takvog otpada.
Ako vozilo ne koristite dulje od mjesec
dana, preporučuje se odspajanje
akumulatora.
Uz upravljani mjenjač ili automatski
mjenjač, nije dopušteno pokretanje
motora guranjem vozila.Prije rukovanja akumulatorom,
zaštitite oči i lice.
Prilikom svakog zahvata na
akumulatoru, vozilo mora biti na
prozračivanom mjestu, daleko od
otvorenog plamena ili iskrenja, kako
bi se izbjegla svaka opasnost od
eksplozije ili požara.
Ne pokušavajte puniti akumulator
ako je zaleđen. Prvo se mora odlediti
kako ne bi došlo do eksplozije. Ako
je akumulator bio zaleđen, prije
punjenja dajte ga pregledati u mreži
CITROËN ili u nekoj stručnoj radionici
radi provjere da unutrašnji dijelovi
nisu oštećeni i da na kućištu nema
pukotina kroz koje bi mogla istjecati
otrovna i korozivna kiselina.
Nemojte obrnuti polaritet i koristite
isključivo punjač 12
V.
Ne odspajajte stezaljke akumulatora
kad motor radi.
Ne punite akumulator bez odspajanja
stezaljki.
Operite ruke nakon postupka.
Prije odspajanja
Prije odspajanja akumulatora, pričekajte
2
minute nakon prekida kontakta.
Prije odspajanja akumulatora zatvorite prozore
i vrata.
nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte jednu minutu
prije pokretanja motora, što je potrebno za
inicijalizaciju elektroničkih sustava. Ako i nakon
toga utvrdite neke manje smetnje, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Sami morate reinicijalizirati, prema uputama iz
odgovarajućih točaka (ovisno o izvedbi):
-

k
ljuč s daljinskim upravljačem,
-

e
lektrično sjenilo odnosno sjenila,
-
...
N

eke funkcije nisu dostupne ako
akumulator nije dovoljno napunjen.

227
DS5_hr_Chap08_info-pratiques_ed01-2015
Sustav rasterećenja
Sustav koji nadzire korištenje određenih
funkcija, ovisno o preostaloj energiji u
akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput klima
uređaja, grijača stražnjeg stakla...
Isključene funkcije automatski se ponovo
uključuju čim to dopuste uvjeti.Sustav nadzire vrijeme korištenja određenih
funkcija, kako bi se održala dovoljna
napunjenost akumulatora.
Nakon gašenja motora, neke funkcije, poput
audio sustava i telematike, brisača, kratkog
svjetla, stropnih svjetala..., mogu se koristiti još
u ukupnom trajanju od oko četrdeset minuta.
Štedljiv način rada
Uključivanje štedljivog
načina rada
Nakon isteka tog vremena, na ekranu na ploči
s instrumentima prikazuje se poruka o prelasku
u štedljiv način rada, a aktivne funkcije se
isključuju.
Ako je u tom trenutku u tijeku telefonski
razgovor, moći ćete ga nastaviti još oko
10
minuta s kompletom za telefoniranje bez
ruku u autoradiju.
Prestanak štedljivog načina
rada
Isključene funkcije automatski se ponovo
uključuju nakon narednog pokretanja motora.
Ako te funkcije odmah želite koristiti, pokrenite
motor i ostavite ga da radi:
-

k
raće od deset minuta, za korištenje
funkcija oko pet minuta,
-

d
ulje od deset minuta, za korištenje
funkcija oko trideset minuta.
Pridržavajte se navedenog vremena rada
motora, kako bi se osiguralo ispravno punjenje
akumulatora.
Postupak pokretanja motora radi punjenja
akumulatora ne koristite često i stalno.
Motor se ne može pokrenuti ako je
akumulator ispražnjen (vidi točku
"Akumulator").
Praktične informacije

DS5_hr_Chap08_info-pratiques_ed01-2015
Zamjena metlice brisača
Prije skidanja metlice
brisača vjetrobrana
F U roku od jedne minute nakon prekida kontakta pomaknite sklopku brisača kako
bi se oni postavili u sredinu vjetrobrana.
Skidanje
F Podignite polugu brisača.
F O tkvačite metlicu i skinite je.
Postavljanje
F Postavite odgovarajuću novu metlicu i zakvačite je.
F

O
prezno spustite polugu brisača.
nakon postavljanja metlice
brisača vjetrobrana
F Uključite kontakt.
F P onovo pomaknite sklopku brisača kako bi
se metlice vratile u osnovni položaj.
