5Sistem Hibrid4

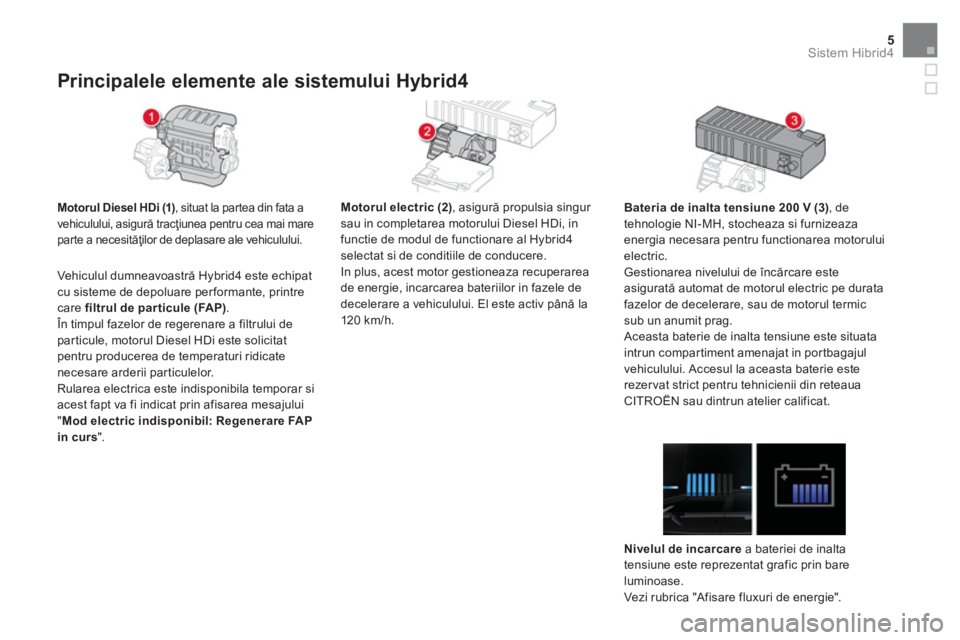

Principalele elemente ale sistemului Hybrid4



Motorul Diesel HDi (1), situat la partea din fata a
vehiculului, asigură tracţiunea pentru cea mai mare
parte a necesităţilor de deplasare ale vehiculului.


Motorul electric
(2), asigură propulsia singur
sau in completarea motorului Diesel HDi, in
functie de modul de functionare al Hybrid4
selectat si de conditiile de conducere.
In plus, acest motor gestioneaza recuperarea
de energie, incarcarea bateriilor in fazele de
decelerare a vehiculului. El este activ până la
120 km/h.

B

ateria de inalta tensiune 200 V (3)
, de
tehnologie NI-MH, stocheaza si furnizeaza
energia necesara pentru functionarea motorului
electric.
Gestionarea nivelului de încărcare este
asigurată automat de motorul electric pe durata
fazelor de decelerare, sau de motorul termic
sub un anumit prag.
Aceasta baterie de inalta tensiune este situata
intrun compartiment amenajat in portbagajul
vehiculului. Accesul la aceasta baterie este
rezervat strict pentru tehnicienii din reteaua
CITROËN sau dintrun atelier calificat.


Nivelul de incarcare
a bateriei de inalta
tensiune este reprezentat grafic prin bare
luminoase.
Vezi rubrica "Afisare fluxuri de energie".









Vehiculul dumneavoastră Hybrid4 este echipat
cu sisteme de depoluare per formante, printre
care filtrul de par ticule (FAP)
.
În timpul fazelor de regerenare a filtrului de
particule, motorul Diesel HDi este solicitat
pentru producerea de temperaturi ridicate
necesare arderii particulelor.
Rularea electrica este indisponibila temporar si
acest fapt va fi indicat prin afisarea mesajului
"Mod electric indisponibil: Regenerare FAP

in
curs" .

Monitorul electronic de putere (4)

gestionează funcţionarea celor două motoare,
Diesel HDi si electric, pentru a favoriza un
consum redus de carburant.

Alternator-demarorul (5)
asigura functia
Stop & Start
care permite trecerea în stare de
veghe a motorului Diesel HDi în timpul fazelor
de oprire a vehiculului (semafor, ambuteiaj...),
sau în fazele de rulare în mod 100% electric.
Oprirea şi repornirea motorului Diesel HDi sunt
asigurate în mod automat şi instantaneu, fara
interventia conducătorului.
Acest alternator-demaror gestioneaza si
incarcarea suplimentara a bateriei de inalta
tensiune prin actiunea motorului Diesel HDi,
in caz de nivel de incarcare insuficient, sau in
mod 4WD
, de exemplu.

Bateria
de 12 V
, situată în compartimentul
motorului, alimentează reţeaua electrică
conventionala a vehiculului. Ea permite
pornirea motorului Diesel HDi, functionarea
echipamentelor vehiculului, ca luminile,
stergatoarele de geamuri, sistemul audio...
Aceasta baterie de 12 V este incarcata automat
prin reteaua de inalta tensiune.

7Sistem Hibrid4

Fata de o cutie de viteze manuala, cutia de
viteze
pilotata
ETG6 (6)
permite, în modul
automat, economii semnificative în materie
de consum, datorită gestionării electronice a
schimbarii treptelor de viteza.

Selectorul de mod (8)
permite alegerea unuia
din cele patru moduri de functionare propuse
de sistemul Hybrid4:


- modul AUTO
, care permite optimizarea
consumului de carburant, gestionand in
mod automat utilizarea alternativa sau
simultana a celor doua motoare,

- modul ZEV
(Zero Emission Vehicle), care
asigura o tractiune 100% electrica, cand
conditiile de conducere si de incarcare a
bateriei o permit,

- modul SPORT
, care permite o conducere
dinamica, aducand un surplus de
performanta,

- modul 4WD
(4 Wheel Drive), care permite
ameliorarea tractiunii vehiculului la viteze
reduse, in conditii de aderenta redusa
(zapada, noroi, nisip...).

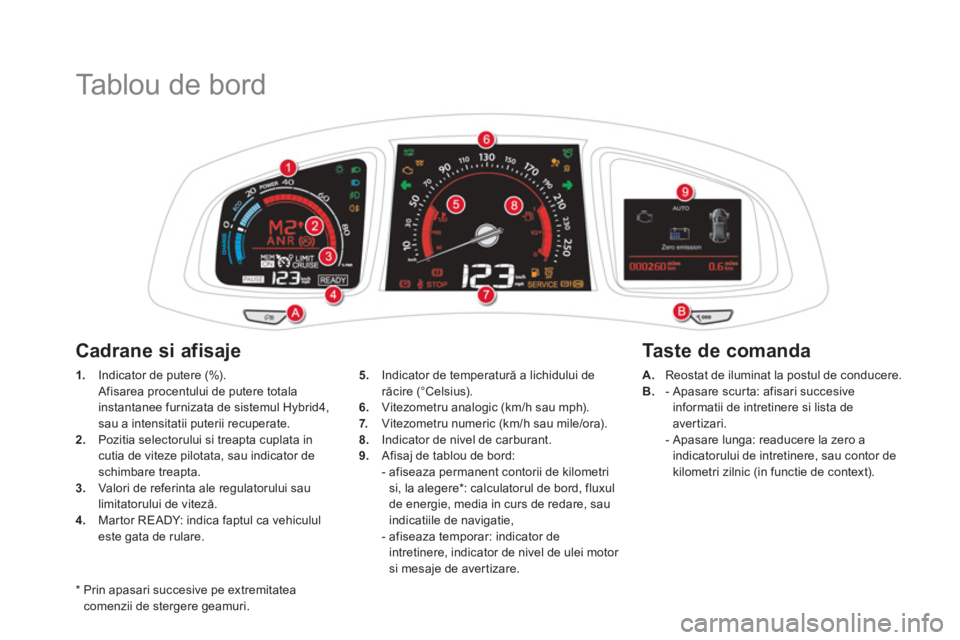

Tablou de bord


*
Prin apasari succesive pe extremitatea
comenzii de stergere geamuri.

1.
Indicator de putere (%).
Afisarea procentului de putere totala
instantanee furnizata de sistemul Hybrid4,
sau a intensitatii puterii recuperate.

2.
Pozitia selectorului si treapta cuplata in
cutia de viteze pilotata, sau indicator de
schimbare treapta.

3.
Valori de referinta ale regulatorului sau
limitatorului de viteză.

4.
Martor READY: indica faptul ca vehiculul
este gata de rulare.

Taste de comanda

Cadrane si afisaje



A.
Reostat de iluminat la postul de conducere.

B.
- Apasare scurta: afisari succesive
informatii de intretinere si lista de
aver tizari.
- Apasare lunga: readucere la zero a
indicatorului de intretinere, sau contor de
kilometri zilnic (in functie de context).

5.
Indicator de temperatură a lichidului de
răcire (°Celsius).

6.
Vitezometru analogic (km/h sau mph).

7.
Vitezometru numeric (km/h sau mile/ora).

8.
Indicator de nivel de carburant.

9.
Afisaj de tablou de bord:
- afiseaza permanent contorii de kilometri
si, la alegere * : calculatorul de bord, fluxul
de energie, media in curs de redare, sau
indicatiile de navigatie,
- afiseaza temporar: indicator de
intretinere, indicator de nivel de ulei motor
si mesaje de avertizare.

9Sistem Hibrid4

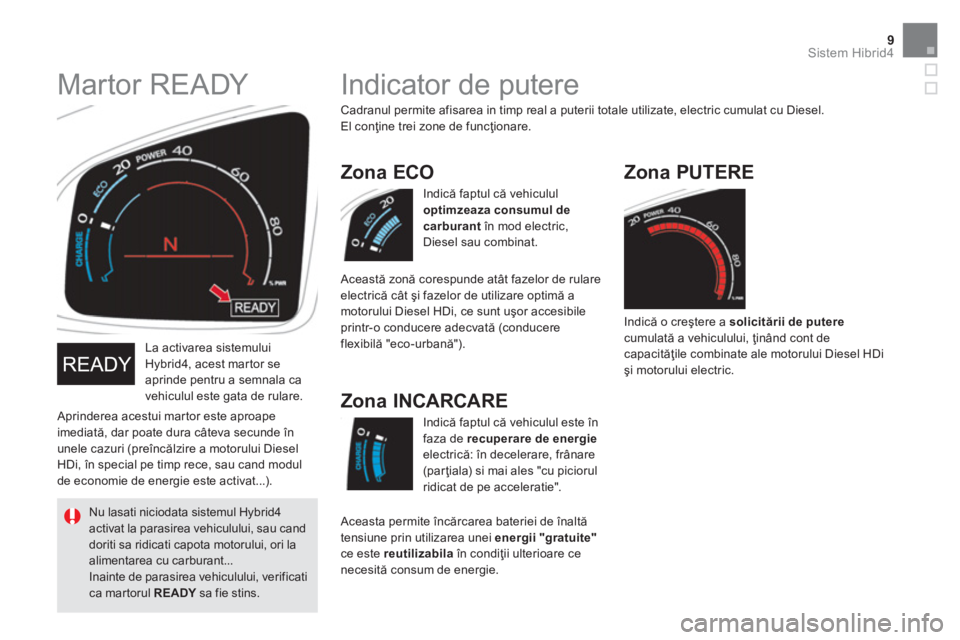

La activarea sistemului
Hybrid4, acest martor se
aprinde pentru a semnala ca
vehiculul este gata de rulare.

Aprinderea acestui martor este aproape
imediată, dar poate dura câteva secunde în
unele cazuri (preîncălzire a motorului Diesel
HDi, în special pe timp rece, sau cand modul
de economie de energie este activat...).






Martor READY


Nu lasati niciodata sistemul Hybrid4
activat la parasirea vehiculului, sau cand
doriti sa ridicati capota motorului, ori la
alimentarea cu carburant...
Inainte de parasirea vehiculului, verificati
ca martorul READY
sa fie stins.
Aceasta permite încărcarea bateriei de înaltă
tensiune prin utilizarea unei energii "gratuite"

ce este reutilizabila
în condiţii ulterioare ce
necesită consum de energie.


Zona INCARCARE
Zona PUTERE

Indică o creştere a solicitării de putere

cumulată a vehiculului, ţinând cont de
capacităţile combinate ale motorului Diesel HDi
şi motorului electric.















Indicator de putere

Cadranul permite afisarea in timp real a puterii totale utilizate, electric cumulat cu Diesel.
El conţine trei zone de funcţionare.
Indică faptul că vehiculul
optimzeaza consumul de
carburant
în mod electric,
Diesel sau combinat.

Zona ECO

Această zonă corespunde atât fazelor de rulare
electrică cât şi fazelor de utilizare optimă a
motorului Diesel HDi, ce sunt uşor accesibile
printr-o conducere adecvată (c onduc ere
flexibilă "eco-urbană").
Indică faptul că vehiculul este în
faza de recuperare de energie

electrică: în decelerare, frânare
(parţiala) si mai ales "cu piciorul
ridicat de pe acceleratie".

Afi sare fl uxuri de energie


Afi sarea fl uxurilor de putere pe tabloul de bord


Moduri Hybrid4


1.
Mod Hybrid4 selectat: AUTO
, ZEV
, SPORT
sau 4WD
.

2.
Mesaj " Zero Emission
" (Emisii zero), cand motorul Diesel HDi este
oprit (0 g/km de CO
2).


Afi sarea fl uxurilor pe ecranul tactil


Informaţiile legate de modul Hybrid4 selectat ( 1, 2
), direcţia fluxului de energie ( 6 - 9
) şi nivelul de încărcare a bateriei de inalta tensiune ( 4
) sunt afişate
în timp real pe afişajul din tabloul de bord, sau pe ecranul tactil.
Vezi rubrica "Calculator de bord".


Infrastructura vehiculului


3.
Motor Diesel HDi.

4.
Nivel de încărcare a bateriei de inalta tensiune.

5.
Motor/Generator electric.


Functionare / Flux de energie


6.
Motorul Diesel HDi alimentează bateria (in funcţie de necesitati).

7.
Săgeata de la stânga la dreapta: bateria alimentează motorul electric
(când motorul electric functionează).
Săgeata de la dreapta la stânga: motorul/generatorul electric încarcă
bateria (faze de recuperare de energie).

8.
Motorul Diesel HDi antrenează roţile din faţă.

9.
Motorul electric antrenează roţile din spate.

11Sistem Hibrid4













La pornire si la oprire

Nici un flux de energie nu este transmis; alternator-demarorul
(sistemul Stop & Start) opreşte şi porneşte motorul Diesel HDi
automat, indiferent modul de functionare ales.


Recuperare de energie

În această fază (decelerare, frânare, ridicare picior de pe
acceleratie, … toate modurile), bateria de inalta tensiune este
încărcată de motorul/generatorul electric, antrenat la rândul lui
de roţile din spate.
Puteţi benefecia pe deplin de aceasta recuperare de energie
prin ridicarea brusca piciorului de pe acceleraţie; decelerarea
va fi mai puternică decât la un vehicul clasic.


100% electric

În timpul rulării complet electrice (moduri AUTO
sau ZEV
),
numai motorul electric, alimentat de bateria de inalta tensiune,
antrenează roţile spate.
Afişarea " Zero Emission
" indică faptul că motorul Diesel HDi
este oprit şi că vehiculul nu emite CO
2.

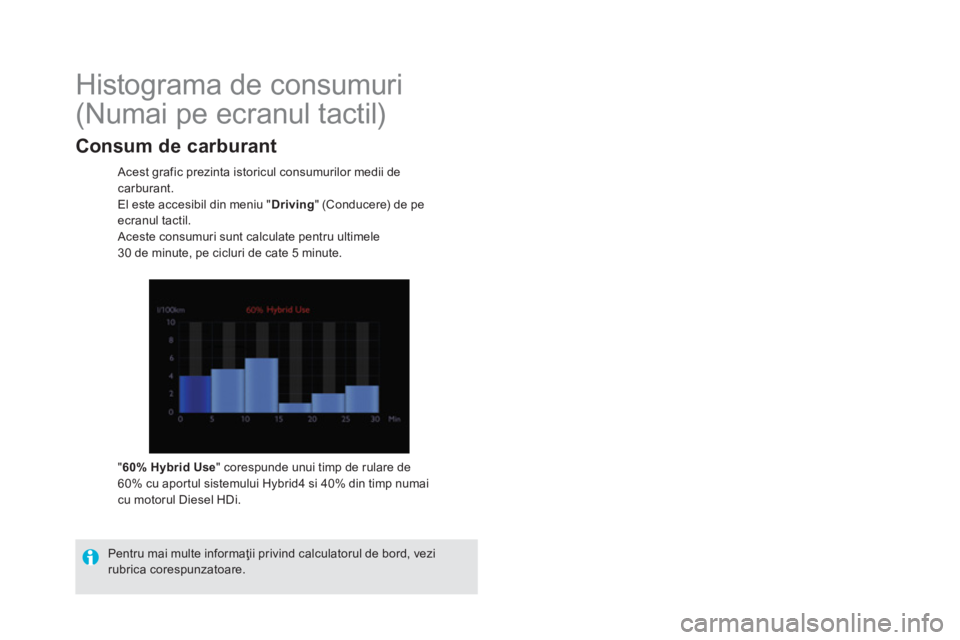

Histograma de consumuri
(Numai pe ecranul tactil)


Acest grafic prezinta istoricul consumurilor medii de
carburant.
El este accesibil din meniu " Driving
" (Conducere) de pe
ecranul tactil.
Aceste consumuri sunt calculate pentru ultimele
30 de minute, pe cicluri de cate 5 minute.

" 60% Hybrid Use
" corespunde unui timp de rulare de
60% cu aportul sistemului Hybrid4 si 40% din timp numai
cu motorul Diesel HDi.

Pentru mai multe informaţii privind calculatorul de bord, vezi
rubrica corespunzatoare.



Consum de carburant

13Sistem Hibrid4
Calculator de bord


Sistem ce va ofera informatii privind traseul în curs (autonomie, consum…).












Afisaj in tabloul de bord



Afi sarea datelor



)
Apăsaţi pe extremitatea comenzii
stergatoarelor de geamuri
, pentru a afişa
succesiv diferitele sectiuni.



- Informaţiile instantanee
continand:


●
autonomia,

●
consumul instantaneu.





- Traseul "1"
, cu:


●
viteza medie,

●
consumul mediu,
pentru primul traseu.





- Traseul "2", cu:


●
viteza medie,

●
consumul mediu,
pentru al doilea traseu.


Tr a s e e l e "1"
şi "2"
sunt independente şi se
utilizează identic.
Traseul "1"
permite efectuarea, de exemplu, de
calcule zilnice iar traseul "2"
de calcule lunare.


- Fluxul de energie.


Aducere la zero a unui traseu



)
Când traseul dorit este afişat, apăsaţi timp de
mai mult de două secunde pe extremitatea
comenzii stergatoarelor de geamuri.



Readucere la zero a histogramei
(Numai cu ecranul tactil)



)
Cand traseul "2"
este afisat, apasati
timp de mai mult de două secunde pe
extremitatea comenzii stergatoarelor
de geamuri, pentru a readuce la zero si
histograma de consumuri.


- Radio sau media in curs de
redare.

- Indicatiile de navigatie.

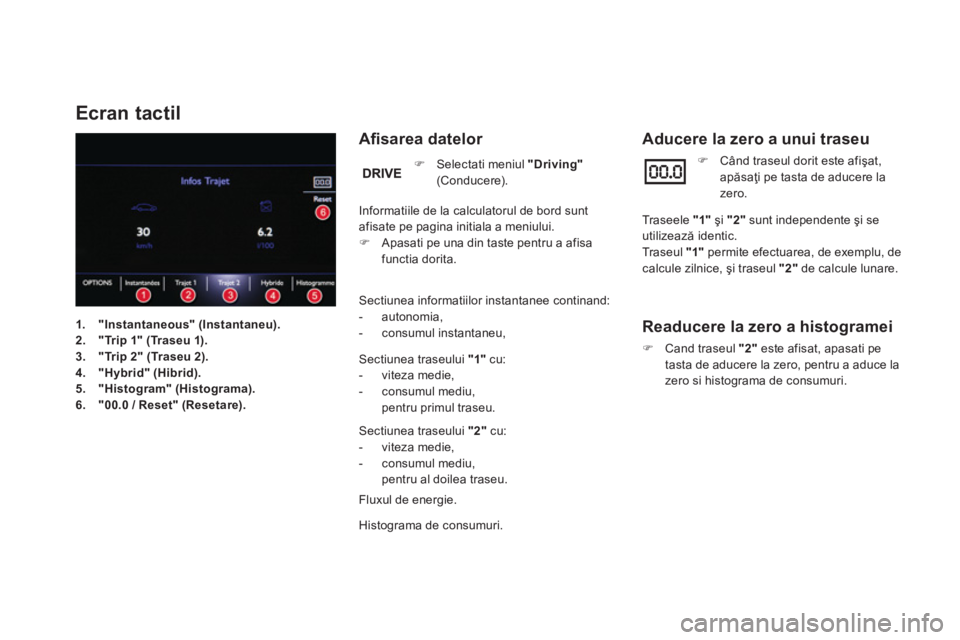

Ecran tactil


Afi sarea datelor


Sectiunea informatiilor instantanee continand:


- autonomia,

- consumul instantaneu,


Sectiunea traseului "1"
cu:


- viteza medie,

- consumul mediu,
pentru primul traseu.


Sectiunea traseului "2"
cu:


- viteza medie,

- consumul mediu,
pentru al doilea traseu.


Fluxul de energie.
Histograma de consumuri.




Aducere la zero a unui traseu



)
Selectati meniul "

Driving
"
(Conducere).
Informatiile de la calculatorul de bord sunt
afisate pe pagina initiala a meniului.


)
Apasati pe una din taste pentru a afisa
functia dorita.


)
Când traseul dorit este afişat,
apăsaţi pe tasta de aducere la
zero.
Tr a s e e l e "1"
şi "2"
sunt independente şi se
utilizează identic.
Traseul "1"
permite efectuarea, de exemplu, de
calcule zilnice, şi traseul "2"
de calcule lunare.


Readucere la zero a histogramei



)
Cand traseul "2"
este afisat, apasati pe
tasta de aducere la zero, pentru a aduce la
zero si histograma de consumuri.




1.
"Instantaneous" (Instantaneu).


2.
"Trip 1" (Traseu 1).


3.
"Trip 2" (Traseu 2).


4.
"Hybrid" (Hibrid).


5.
"Histogram" (Histograma).


6.
"00.0 / Reset" (Resetare).
