CITROEN DS5 HYBRID 2016 Lietošanas Instrukcija (in Latvian)

259
DS5_lv_Chap09_verifications_ed02-2015
Neuzglabājiet AdBlue® flakonus savā
automašīnā. Pirms uzpildes veikšanas pārbaudiet, vai
automašīna novietota nekustīgi uz līdzenas un
horizontālas virsmas.
Pirms AdBlue
® papildvielas uzpildes ziemas
laikā pārliecinieties, ka temperatūra ir augstāka
par -11°C, jo uzpilde nav iespējama, ja piedeva
ir sasalusi. Novietojiet automašīnu vietā ar
mērenāku temperatūru uz vairākām stundām,
lai papildināšana būtu iespējama.

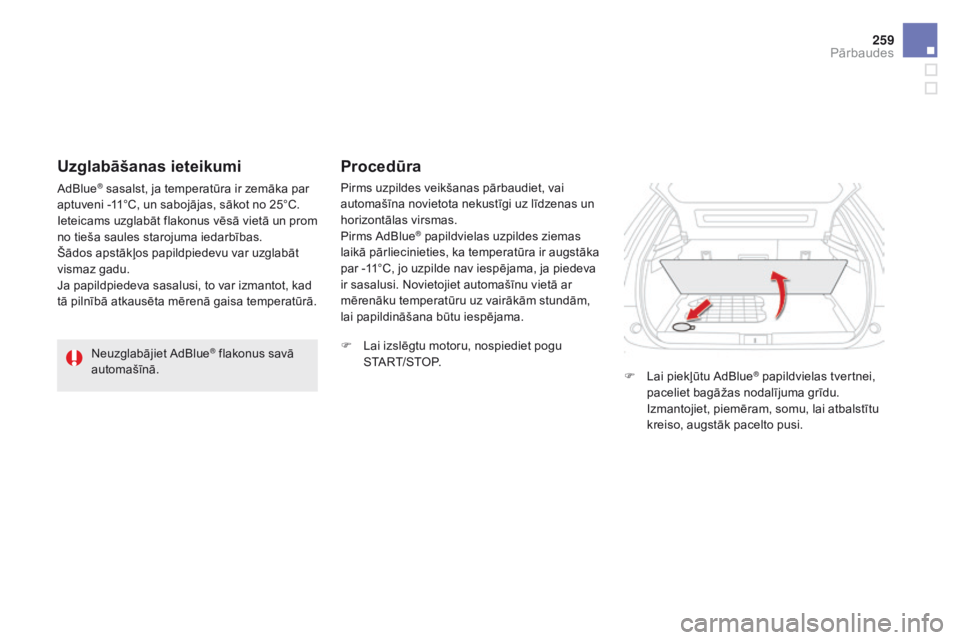

Procedūra
F Lai izslēgtu motoru, nospiediet pogu
ST ART/STOP. F
La

i piekļūtu AdBlue
® papildvielas tvertnei,
paceliet bagāžas nodalījuma grīdu.
Izmantojiet, piemēram, somu, lai atbalstītu
kreiso, augstāk pacelto pusi.
uzglabāšanas ieteikumi
AdBlue® sasalst, ja temperatūra ir zemāka par
aptuveni -11°C, un sabojājas, sākot no 25°C.
Ieteicams uzglabāt flakonus vēsā vietā un prom
no tieša saules starojuma iedarbības.
Šādos apstākļos papildpiedevu var uzglabāt
vismaz gadu.
Ja papildpiedeva sasalusi, to var izmantot, kad
tā pilnībā atkausēta mērenā gaisa temperatūrā.
Pārbaudes

DS5_lv_Chap09_verifications_ed02-2015

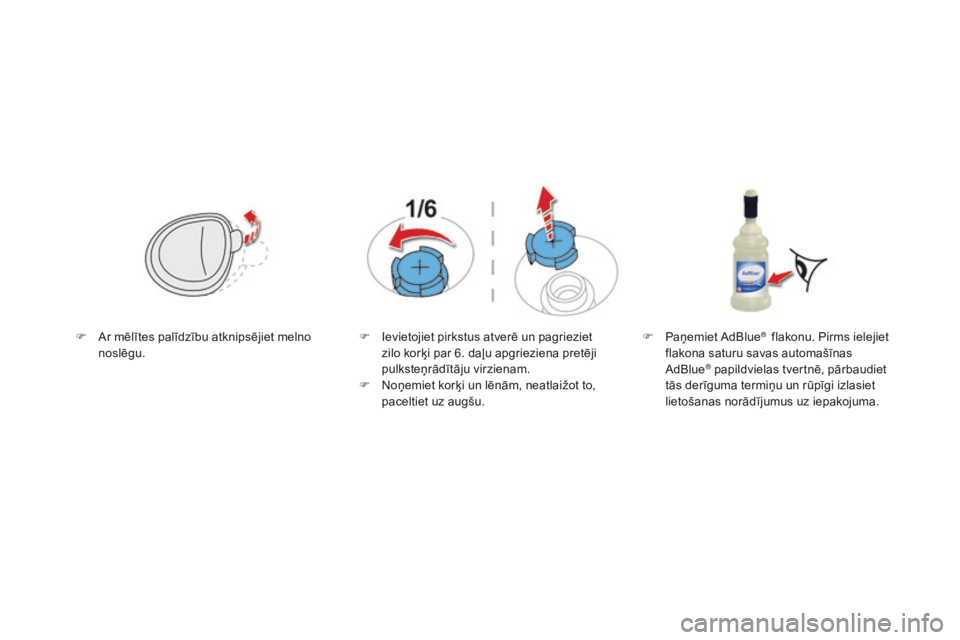

F Ar mēlītes palīdzību atknipsējiet melno
noslēgu. F Ie
vietojiet pirkstus atverē un pagrieziet
zilo korķi par 6. daļu apgrieziena pretēji
pulksteņrādītāju virzienam.
F
No

ņemiet korķi un lēnām, neatlaižot to,
paceltiet uz augšu. F Pa
ņemiet AdBlue® flakonu. Pirms ielejiet
flakona saturu savas automašīnas
AdBlue
® papildvielas tvertnē, pārbaudiet
tās derīguma termiņu un rūpīgi izlasiet
lietošanas norādījumus uz iepakojuma.

261
DS5_lv_Chap09_verifications_ed02-2015
F Ja pildot papildvielu kaut kas ir notecējis,
notīriet ar mitru drānu.
F
Nov

ietojiet atpakaļ zilo korķi uz tvertnes
atveres un pagrieziet par 6. daļu
apgrieziena pulksteņa rādītāju virzienā līdz
atdurei.
F
No

mainiet melno noslēgu, to nostiprinot
lūkā.
F
No

laidiet bagāžas nodalījuma grīdu un
aizveriet pārsegu.

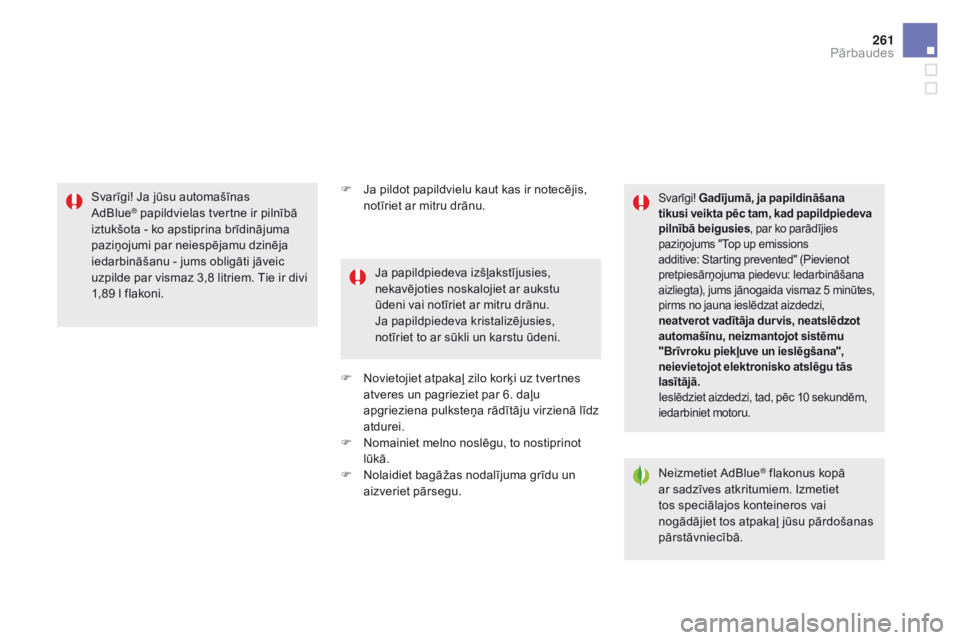

Svarīgi! Ja jūsu automašīnas
AdBlue
® papildvielas tvertne ir pilnībā
iztukšota - ko apstiprina brīdinājuma
paziņojumi par neiespējamu dzinēja
iedarbināšanu
- j

ums obligāti jāveic
uzpilde par vismaz 3,8 litriem. Tie ir divi
1,89 l flakoni. Ja papildpiedeva izšļakstījusies,
nekavējoties noskalojiet ar aukstu
ūdeni vai notīriet ar mitru drānu.
Ja papildpiedeva kristalizējusies,
notīriet to ar sūkli un karstu ūdeni.Svarīgi!
Gadījumā, ja papildināšana
tikusi veikta pēc tam, kad papildpiedeva
pilnībā beigusies , par ko parādījies
paziņojums "Top up emissions
additive: Starting prevented" (Pievienot
pretpiesārņojuma piedevu: Iedarbināšana
aizliegta), jums jānogaida vismaz 5
m

inūtes,
pirms no jauna ieslēdzat aizdedzi,
neatverot vadītāja dur vis, neatslēdzot
automašīnu, neizmantojot sistēmu
"Brīvroku piekļuve un ieslēgšana",
neievietojot elektronisko atslēgu tās
lasītājā.
Ieslēdziet aizdedzi, tad, pēc 10 sekundēm,
iedarbiniet motoru.
Neizmetiet AdBlue® flakonus kopā
ar sadzīves atkritumiem. Izmetiet
tos speciālajos konteineros vai
nogādājiet tos atpakaļ jūsu pārdošanas
pārstāvniecībā.
Pārbaudes

DS5_lv_Chap10_caracteristiques_ed02-2015
Tehniskie rādītāji
01

DS5_lv_Chap10_caracteristiques_ed02-2015

DS5_lv_Chap10_caracteristiques_ed02-2015
Benzīna motoriTHP 15 0 ZS THP 160 ZStHP 1 65 ZS S&StHP 2 10 ZS S&S
Pārnesumkārbas AT 6

(automātiskā, 6
p

ārnesumi)AT 6

(automātiskā, 6
p

ārnesumi)AT 6

(automātiskā,
6 pārnesumi) M6
( manu ālā,
6 pārnesumi)
tip

i, varianti, versijas 5FEA5F
mA - Y - A / D5GZt / S - t / 1S - t / 2 S5Gmm / S
C
ilindri (cm
3) 1 5981 5981 5981 598
Cilindra diametrs x gājiens (mm) 77 x 85,877 x 85,877 x 85,877 x 85,8
Maksimālā jauda* - EEK standarts (kW) 11 0120 121155
Maksimālās jaudas režīms (apgr./min) 6 0506 000 6 0006 000
Maks. griezes moments - EEK standarts (Nm) 240240240285
Maks. griezes režīms (apgr./min) 1 4001 4001 400 1 750
Degviela Svinu nesaturoša Svinu nesaturoša Svinu nesaturoša Svinu nesaturoša
Katalizators JāJāJāJā
Motoreļļas tilpumi
(ar elementa maiņu), l 4,25
4,254,254,25

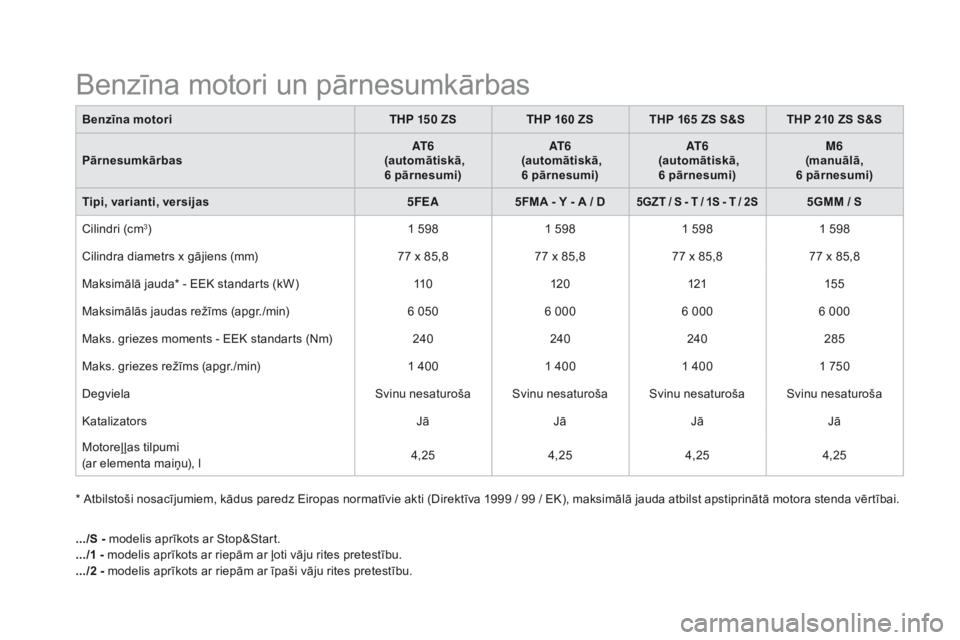

Benzīna motori un pārnesumkārbas
* Atbilstoši nosacījumiem, kādus paredz Eiropas normatīvie akti (Direktīva 1999 / 99 / EK), maksimālā jauda atbilst apstiprinātā motora stenda vērtībai.
.../S - modelis aprīkots ar Stop&Start.
.../1 - modelis aprīkots ar riepām ar ļoti vāju rites pretestību.
.../2 - modelis aprīkots ar riepām ar īpaši vāju rites pretestību.

265
DS5_lv_Chap10_caracteristiques_ed02-2015

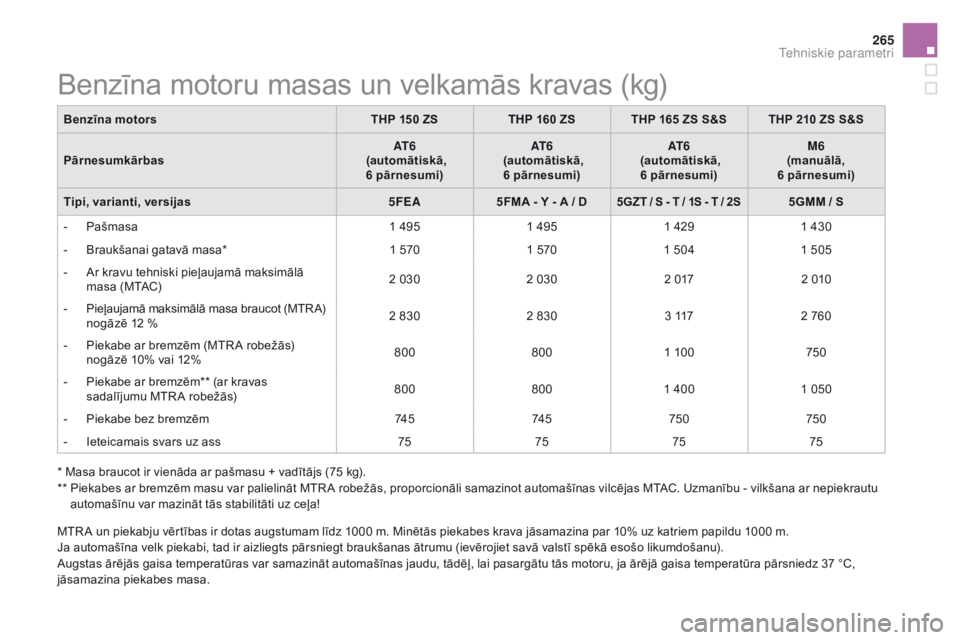

Benzīna motoru masas un velkamās kravas (kg)
Benzīna motorstHP 150 ZSTHP 160 ZStHP 1 65 ZS S&StHP 2 10 ZS S&S
Pārnesumkārbas AT 6

(automātiskā,
6 pārnesumi) AT 6

(automātiskā,
6 pārnesumi) AT 6

(automātiskā,
6 pārnesumi) M6
( manu ālā,
6 pārnesumi)
tip

i, varianti, versijas 5FEA5F
mA - Y - A / D5GZt / S - t / 1S - t / 2 S5Gmm / S
-
Paš

masa 1 4951 495 1 4291 430
-
Br

aukšanai gatavā masa* 1 5701 5701 504 1 505
-
Ar k

ravu tehniski pieļaujamā maksimālā
masa (MTAC) 2 030
2 030 2 0172 010
-
Pi

eļaujamā maksimālā masa braucot (MTR A)
no

gāzē 12 % 2 830
2 830 3 1172 760
-
Pi

ekabe ar bremzēm (MTR A robežās)
no

gāzē 10% vai 12% 800
8001 100 750
-
Pi

ekabe ar bremzēm** (ar kravas
sadalījumu MTR A robežās) 800
8001 400 1 050
-
Pi

ekabe bez bremzēm 74 574 5750 750
-
Ie

teicamais svars uz ass 75757575
* Masa braucot ir vienāda ar pašmasu + vadītājs (75 kg).
**
Pi

ekabes ar bremzēm masu var palielināt MTR A robežās, proporcionāli samazinot automašīnas vilcējas MTAC. Uzmanību - vilkšana ar nepiekrautu
automašīnu var mazināt tās stabilitāti uz ceļa!
MTR A un piekabju vērtības ir dotas augstumam līdz 1000 m. Minētās piekabes krava jāsamazina par 10% uz katriem papildu 1000 m.
Ja automašīna velk piekabi, tad ir aizliegts pārsniegt braukšanas ātrumu (ievērojiet savā valstī spēkā esošo likumdošanu).
Augstas ārējās gaisa temperatūras var samazināt automašīnas jaudu, tādēļ, lai pasargātu tās motoru, ja ārējā gaisa temperatūra pārsniedz 37 °C,
jāsamazina piekabes masa.
Tehniskie parametri

DS5_lv_Chap10_caracteristiques_ed02-2015
* Masa braucot ir vienāda ar pašmasu + vadītājs (75 kg).Benzīna motori
tHP 1
65 ZS S&S
tHP 2
10 ZS S&S
Pārnesumkārbas AT 6

(automātiskā, 6 pārnesumi) M6
( manu ālā, 6 pārnesumi)
tip
i, varianti, versijas
5GZ
t / S - t / 1
S -
t / 2
S
5G
mm / S
-
Paš
masa
1 5391 539
-
Br
aukšanai gatavā masa*
1 6141 614
-
Ar k
ravu tehniski pieļaujamā maksimālā
masa (MTAC) 2 225
2 160
-
Pi
eļaujamā maksimālā masa braucot (MTR A)
no

gāzē 12%
3 225
2 910
-
Pi
ekabe ar bremzēm (MTR A robežās)
no

gāzē 10% vai 12%
1 000
750
-
Pi
ekabe bez bremzēm
750750
-
Ie
teicamais svars uz ass
7575
MTR A un piekabju vērtības ir dotas augstumam līdz 1000 m. Minētās piekabes krava jāsamazina par 10% uz katriem papildu 1000 m.
Ja automašīna velk piekabi, tad ir aizliegts pārsniegt braukšanas ātrumu (ievērojiet savā valstī spēkā esošo likumdošanu).
Augstas ārējās gaisa temperatūras var samazināt automašīnas jaudu, tādēļ, lai pasargātu tās motoru, ja ārējā gaisa temperatūra pārsniedz 37 °C,
jāsamazina piekabes masa.
Benzīna motoru masas un velkamās kravas (kg) - Versija N1

267
DS5_lv_Chap10_caracteristiques_ed02-2015

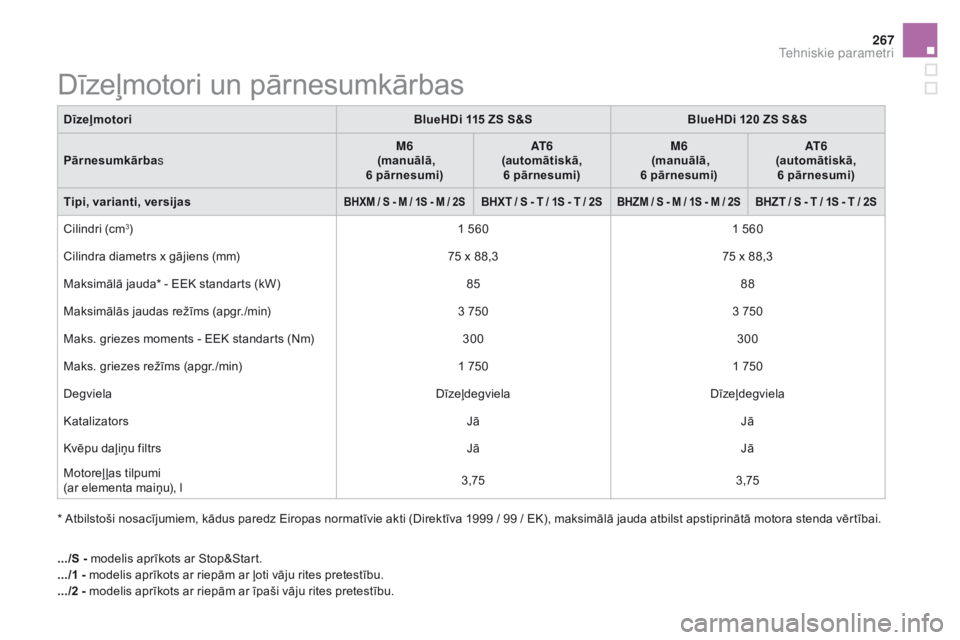

Dīzeļmotori un pārnesumkārbas
* Atbilstoši nosacījumiem, kādus paredz Eiropas normatīvie akti (Direktīva 1999 / 99 / EK), maksimālā jauda atbilst apstiprinātā motora stenda vērtībai.Dīzeļmotori
BlueHDi 115 ZS S&SBlueHDi 120 ZS S&S
Pārnesumkārba s M6
(manuālā,
6 pārnesumi) AT 6
(automātiskā,
6 pārnesumi) M6
(manuālā,
6 pārnesumi) AT 6
(automātiskā,
6 pārnesumi)
tip
i, varianti, versijas
BHXm / S - m / 1
S - m / 2 SBHXt / S - t / 1S - t / 2 SBHZm / S - m / 1S - m / 2 SBHZt / S - t / 1S - t / 2 S
Cilindri (cm3) 1 5601 560
Cilindra diametrs x gājiens (mm) 75 x 88,375 x 88,3
Maksimālā jauda* - EEK standarts (kW) 8588
Maksimālās jaudas režīms (apgr./min) 3 7503 750
Maks. griezes moments - EEK standarts (Nm) 300300
Maks. griezes režīms (apgr./min) 1 7501 750
Degviela DīzeļdegvielaDīzeļdegviela
Katalizators JāJā
Kvēpu daļiņu filtrs JāJā
Motoreļļas tilpumi
(ar elementa maiņu), l 3,75
3,75
.../S - modelis aprīkots ar Stop&Start.
.../1 - modelis aprīkots ar riepām ar ļoti vāju rites pretestību.
.../2 - modelis aprīkots ar riepām ar īpaši vāju rites pretestību.
Tehniskie parametri

DS5_lv_Chap10_caracteristiques_ed02-2015
* Atbilstoši nosacījumiem, kādus paredz Eiropas normatīvie akti (Direktīva 1999 / 99 / EK), maksimālā jauda atbilst apstiprinātā motora stenda vērtībai.Dīzeļmotori
BlueHDi 135 ZS S&SBlueHDi 150 ZS S&S BlueHDi 180 ZS S&S
Pārnesumkārba s M6

(manuālā, 6 pārnesumi) M6

(manuālā, 6 pārnesumi) AT 6
( automātiskā, 6 pārnesumi)
tip
i, varianti, versijas
AH
v A
HS
m / S - m / 1
S -
m / 2
S AHX AHR
m / S - m / 1
S -
m / 2
S
AHW
t / S
-
t / 1
S -
t / 2
S
Cilindri (cm
3) 1 9971 9971 997
Cilindra diametrs x gājiens (mm) 85 x 8885 x 8885 x 88
Maksimālā jauda* - EEK standarts (kW) 10 011 0132
Maksimālās jaudas režīms (apgr./min) 4 0004 000 3 750
Maks. griezes moments - EEK standarts (Nm) 320370400
Maks. griezes režīms (apgr./min) 2 0002 0002 000
Degviela DīzeļdegvielaDīzeļdegvielaDīzeļdegviela
Katalizators JāJāJā
Kvēpu daļiņu filtrs JāJāJā
Motoreļļas tilpumi
(ar elementa maiņu), l 6 ,1
6 ,1 5 ,1

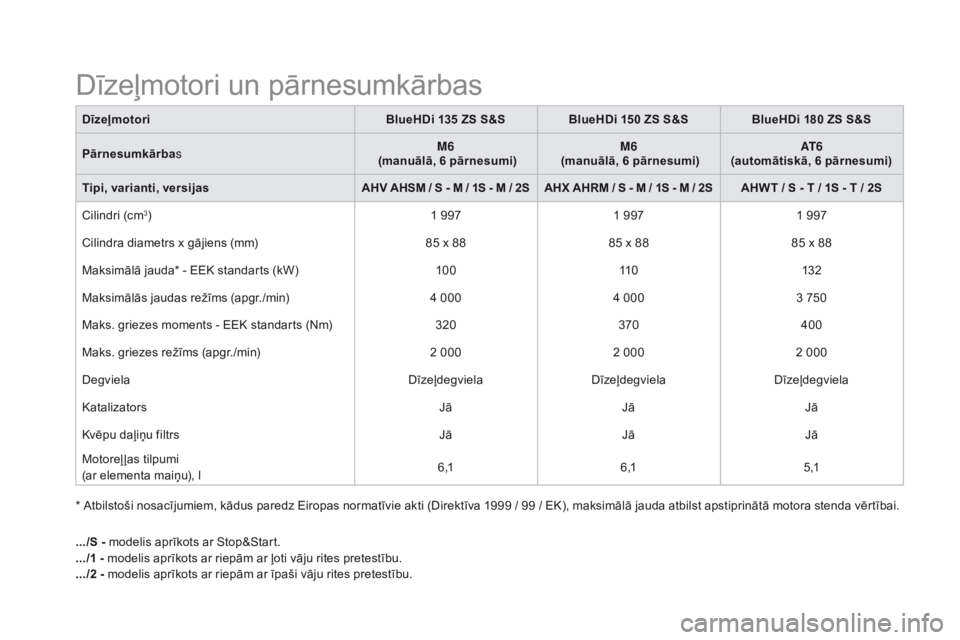

Dīzeļmotori un pārnesumkārbas
.../S - modelis aprīkots ar Stop&Start.
.../1 - modelis aprīkots ar riepām ar ļoti vāju rites pretestību.
.../2 - modelis aprīkots ar riepām ar īpaši vāju rites pretestību.
