Page 31 of 780
29
Kontrolna lučkastanjeVzrok Delovanje/opažanja
Aditiv AdBlue
®
(dizelski motor
BlueHDi) Neprekinjeno sveti
že od vključitve
kontakta, spremlja jo
zvočni signal in prikaz
sporočila, ki sporoča
avtonomijo kilometrov. Avtonomija vožnje je med 600 i
n
2400 k m.Hitro dolijte aditiv AdBlue®: obrnite se na
CITROËNOvO se
rvisno mrežo ali kvalificirano
servisno delavnico ali poseg izvedite sami.
+ Utripa, istočasno sveti
kontrolna lučka za
servis (SER
vIC
E),
spremlja jo zvočni
signal in sporočilo o
preostali avtonomiji. Avtonomija vožnje je med 0
i
n
600
k
m. Obvezno dolijte aditiv AdBlue
®, da se izognete
ustavitvi vozila : obrnite se na CITROËNOvO
se
rvisno mrežo ali kvalificirano servisno delavnico ali
polnjenje opravite sami.
Utripa, skupaj s
kontrolno lučko za
servis (SER
vIC
E),
spremlja ju zvočni
signal in sporočilo o
prepovedi zagona. Rezervoar z aditivom AdBlue
®
je prazen: naprava proti zagonu
preprečuje zagon motorja. Da bi motor lahko ponovno zagnali, morate obvezno
doliti aditiv AdBlue®: obrnite se na CITROËNOvO
se
rvisno mrežo ali kvalificirano servisno delavnico ali
aditiv dolijte sami.
v r
ezervoar z aditivom morate obvezno doliti
minimalno količino aditiva AdBlue
®, t. j. 3,8 litra.
več p
odatkov o aditivu AdBlue
® in o tem kako izvesti dolivanje aditiva boste našli v ustreznem poglavju.
Kontrola delovanja
Page 32 of 780
Kontrolna lučkastanjeVzrok Delovanje/opažanja
+
+
sis
tem proti
onesnaževanju
sCR
(
dizelski motor
BlueHDi)
Neprekinjeno sveti že od
vklopa kontakta, hkrati
s kontrolnima lučkama
za servis (SER
vIC
E) in
sistem samodiagnostike
motorja, spremlja
jo zvočni signal in
sporočilo.Zaznano je bilo nedelovanje sistema
proti onesnaževanju SCR. To sporočilo izgine takoj, ko nivo izpustov spet
postane ustrezno.
Utripa že od vklopa
kontakta, hkrati s
kontrolnima lučkama
za servis (SER
vIC
E)
in samodiagnostiko
motorja, spremlja
jo zvočni signal in
sporočilo o preostali
avtonomiji vožnje. Po potrditvi nedelovanja sistema proti
onesnaževanju lahko prevozite še
1100
k
m preden se vključi naprava za
blokado vžiga motorja. Takoj, ko je mogoče
, se obrnite na CITROËNO
vO
se
rvisno mrežo ali kvalificirano servisno delavnico, da
se izognete ustavitvi motorja .
Utripa že od vklopa
kontakta, hkrati s
kontrolnima lučkama
za servis (SER
vIC
E) in
sistem samodiagnostike
motorja, spremlja
jo zvočni signal in
spročilo. Presegli ste dovoljeno omejitev
vožnje po potrditvi nedelovanja
sistema proti onesnaževanju,
naprava blokade zagona vozila
preprečuje ponovni zagon motorja.
Da bi lahko ponovno zagnali motor, se morate
obvezno
obrniti na CITROËNO
vO se
rvisno mrežo ali
kvalificirano servisno delavnico.
Page 33 of 780
31
Kontrolna lučkastanjeVzrok Delovanje/opažanja
Varnostne
blazine Zasveti začasno. Zasveti za nekaj sekund, nato
ugasne, če vključite kontakt. Lučka mora ugasniti ob zagonu motorja.
v n
asprotnem primeru se obrnite na CITROËNO
vO
se
rvisno mrežo ali na usposobljeno servisno
delavnico.
Sveti. Nepravilnost v delovanju sistema
varnostnih blazin ali pirotehničnih
zategovalnikov varnostnih pasov. Sistem naj preverijo v CITROËNO
vI se
rvisni mreži ali
v usposobljeni servisni delavnici.
žar
ometi za
osvetljevanje
ovinka Utripa.
Motnja v delovanju sistema
žarometov za osvetljevanje ovinka. Sistem naj preverijo v CITROËNO
vI se
rvisni mreži ali
v usposobljeni servisni delavnici.
Nepripet/odpet
varnostni pas
Sveti
ali utripa, sočasno
pa se oglasi zvočni
signal.
var
nostni pas ni bil pripet ali pa je bil
odpet. Povlecite pas in vtaknite zapenjalo v zaklep.
Kontrola delovanja
Page 34 of 780

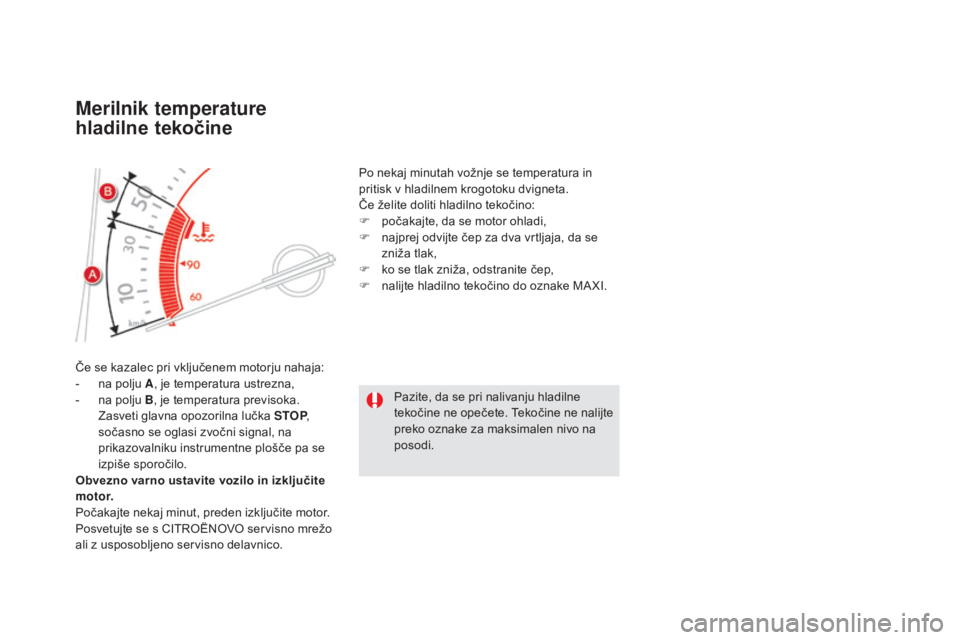

Merilnik temperature
hladilne tekočine
Če se kazalec pri vključenem motorju nahaja:
- na polju A, je temperatura ustrezna,
-
na p
olju B, je temperatura previsoka.
Zasveti glavna opozorilna lučka
sTOP ,
s
očasno se oglasi zvočni signal, na
prikazovalniku instrumentne plošče pa se
izpiše sporočilo.
obv
ezno varno ustavite vozilo in izključite
m o t o r.
Počakajte nekaj minut, preden izključite motor.
Posvetujte se s CITROËNO
vO se
rvisno mrežo
ali z usposobljeno servisno delavnico. Po nekaj minutah vožnje se temperatura in
pritisk v hladilnem krogotoku dvigneta.
Če želite doliti hladilno tekočino:
F
po
čakajte, da se motor ohladi,
F
na
jprej odvijte čep za dva vrtljaja, da se
zniža tlak,
F
ko s
e tlak zniža, odstranite čep,
F
na
lijte hladilno tekočino do oznake MA XI.
Pazite, da se pri nalivanju hladilne
tekočine ne opečete. Tekočine ne nalijte
preko oznake za maksimalen nivo na
posodi.
Page 35 of 780
33

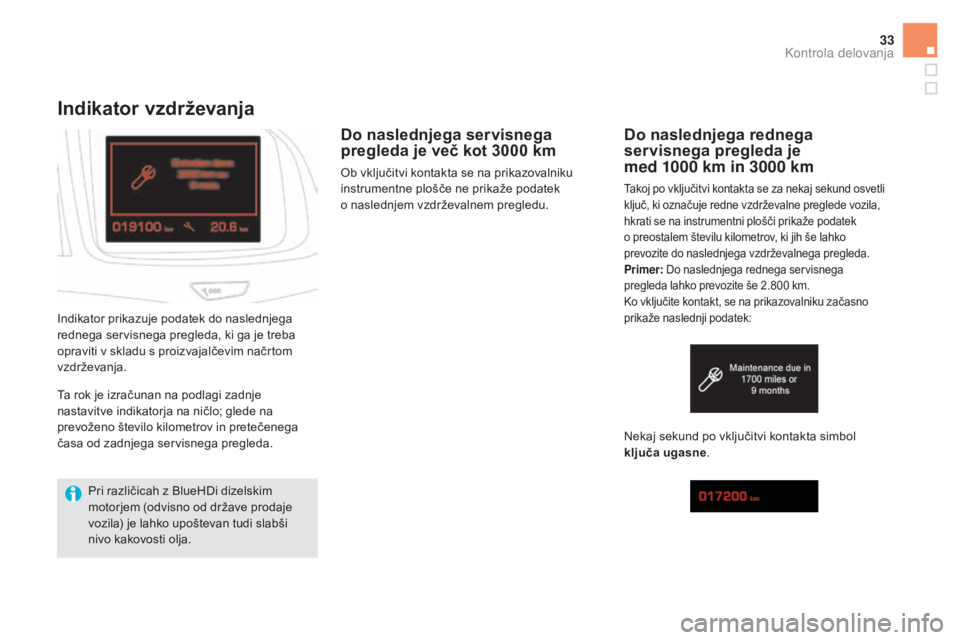

Indikator vzdrževanja
Do naslednjega servisnega
pregleda je več kot 3000 km
Ob vključitvi kontakta se na prikazovalniku
instrumentne plošče ne prikaže podatek
o naslednjem vzdrževalnem pregledu.
Indikator prikazuje podatek do naslednjega
rednega servisnega pregleda, ki ga je treba
opraviti v skladu s proizvajalčevim načrtom
vzdrževanja.
Do naslednjega rednega
servisnega pregleda je
med 1000
k
m in 3000
k
m
Takoj po vključitvi kontakta se za nekaj sekund osvetli
ključ, ki označuje redne vzdrževalne preglede vozila,
hkrati se na instrumentni plošči prikaže podatek
o preostalem številu kilometrov, ki jih še lahko
prevozite do naslednjega vzdrževalnega pregleda.
Primer: Do naslednjega rednega servisnega
pregleda lahko prevozite še 2.800
k
m.
Ko vključite kontakt, se na prikazovalniku začasno
prikaže naslednji podatek:
Nekaj sekund po vključitvi kontakta simbol
ključa ugasne .
Ta rok je izračunan na podlagi zadnje
nastavitve indikatorja na ničlo; glede na
prevoženo število kilometrov in pretečenega
časa od zadnjega servisnega pregleda.
Pri različicah z BlueHDi dizelskim
motorjem (odvisno od države prodaje
vozila) je lahko upoštevan tudi slabši
nivo kakovosti olja.
Kontrola delovanja
Page 36 of 780

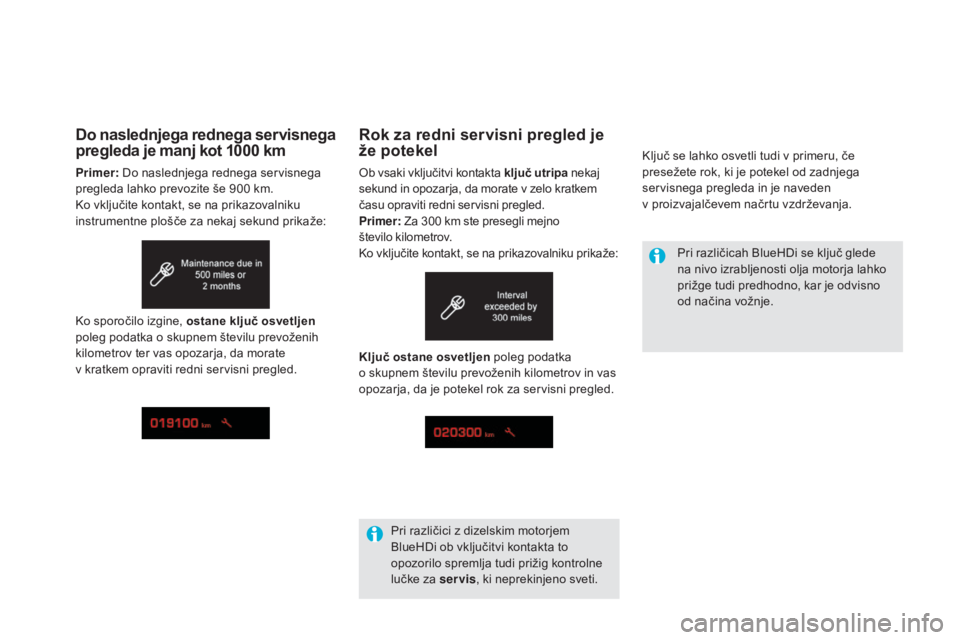

Rok za redni servisni pregled je
že potekel
Ob vsaki vključitvi kontakta ključ utripa nekaj
sekund in opozarja, da morate v zelo kratkem
času opraviti redni servisni pregled.
Primer: Za 300
k
m ste presegli mejno
število kilometrov.
Ko vključite kontakt, se na prikazovalniku prikaže: Pri različicah BlueHDi se ključ glede
na nivo izrabljenosti olja motorja lahko
prižge tudi predhodno, kar je odvisno
od načina vožnje.
Ključ ostane osvetljen poleg podatka
o skupnem številu prevoženih kilometrov in vas
opozarja, da je potekel rok za servisni pregled.
Pri različici z dizelskim motorjem
BlueHDi ob vključitvi kontakta to
opozorilo spremlja tudi prižig kontrolne
lučke za servis , ki neprekinjeno sveti.
Do naslednjega rednega servisnega
pregleda je manj kot 1000 k
m
Primer: Do naslednjega rednega servisnega
pregleda lahko prevozite še 900 k m.
Ko vključite kontakt, se na prikazovalniku
instrumentne plošče za nekaj sekund prikaže:
Ko sporočilo izgine, ostane ključ osvetljen
poleg podatka o skupnem številu prevoženih
kilometrov ter vas opozarja, da morate
v kratkem opraviti redni servisni pregled.
Ključ se lahko osvetli tudi v primeru, če
presežete rok, ki je potekel od zadnjega
servisnega pregleda in je naveden
v proizvajalčevem načrtu vzdrževanja.
Page 37 of 780
35
Če morate po tem postopku odklopiti
akumulator, je potrebno najprej zakleniti
vozilo in počakati najmanj pet minut, da
računalnik osveži podatek o nastavitvi
na ničlo.

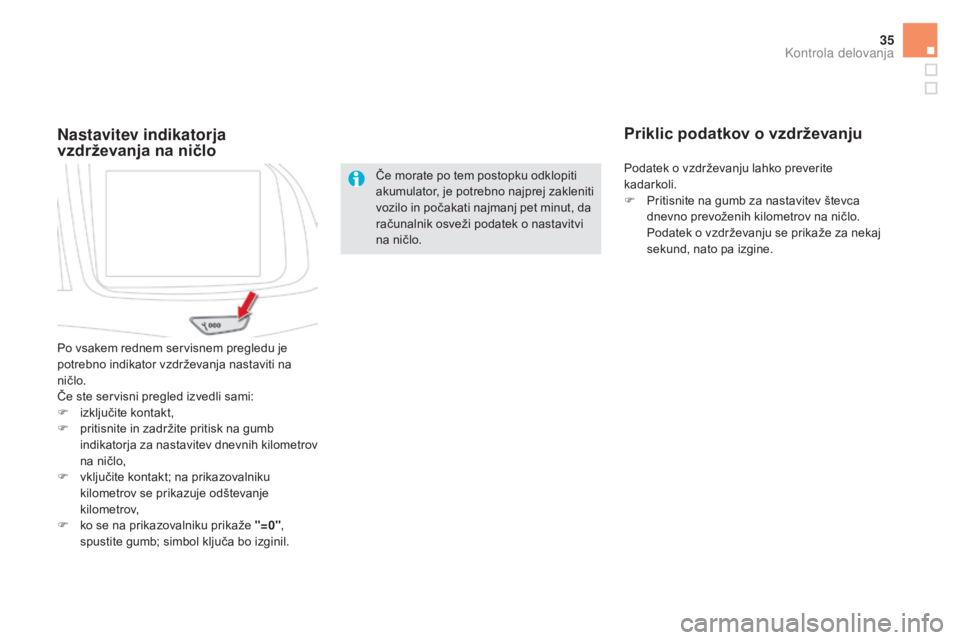

Nastavitev indikatorja
vzdrževanja na ničlo
Po vsakem rednem servisnem pregledu je
potrebno indikator vzdrževanja nastaviti na
ničlo.
Če ste servisni pregled izvedli sami:
F
izklj
učite kontakt,
F
pr
itisnite in zadržite pritisk na gumb
indikatorja za nastavitev dnevnih kilometrov
na ničlo,
F
vk
ljučite kontakt; na prikazovalniku
kilometrov se prikazuje odštevanje
kilometrov,
F
ko s
e na prikazovalniku prikaže "=0" ,
spustite gumb; simbol ključa bo izginil.
Priklic podatkov o vzdrževanju
Podatek o vzdrževanju lahko preverite
kadarkoli.
F
Pr
itisnite na gumb za nastavitev števca
dnevno prevoženih kilometrov na ničlo.
Po
datek o vzdrževanju se prikaže za nekaj
sekund, nato pa izgine.
Kontrola delovanja
Page 38 of 780

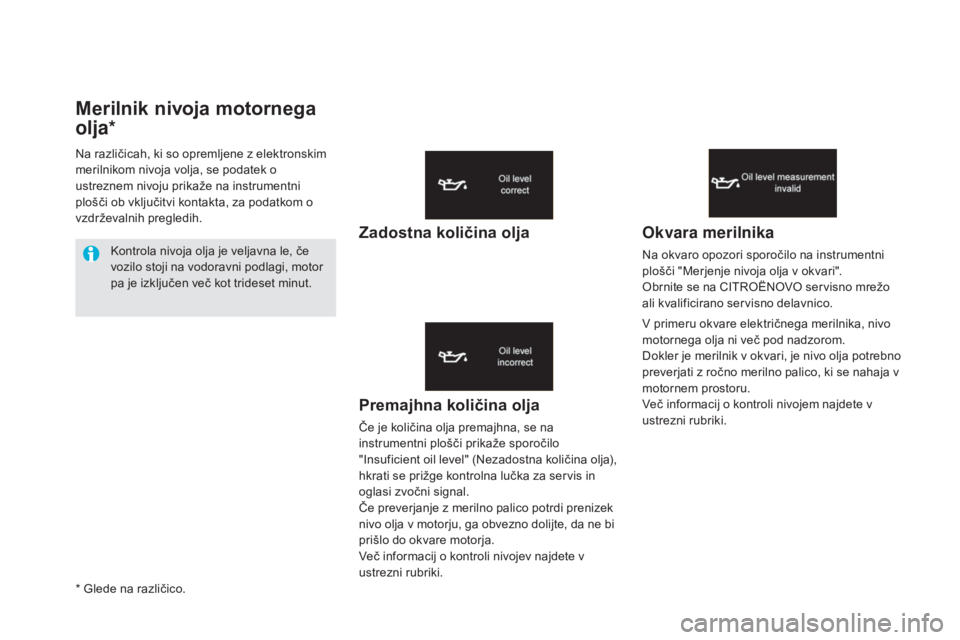

Merilnik nivoja motornega
olja*
Premajhna količina olja
Če je količina olja premajhna, se na
instrumentni plošči prikaže sporočilo
"Insuficient oil level" (Nezadostna količina olja),
hkrati se prižge kontrolna lučka za servis in
oglasi zvočni signal.
Če preverjanje z merilno palico potrdi prenizek
nivo olja v motorju, ga obvezno dolijte, da ne bi
prišlo do okvare motorja.
več i
nformacij o kontroli nivojev najdete v
ustrezni rubriki.
Okvara merilnika
Na okvaro opozori sporočilo na instrumentni
plošči "Merjenje nivoja olja v okvari".
Obrnite se na CITROËNO
vO se
rvisno mrežo
ali kvalificirano servisno delavnico.
v p
rimeru okvare električnega merilnika, nivo
motornega olja ni več pod nadzorom.
Dokler je merilnik v okvari, je nivo olja potrebno
preverjati z ročno merilno palico, ki se nahaja v
motornem prostoru.
več i
nformacij o kontroli nivojem najdete v
ustrezni rubriki.
Na različicah, ki so opremljene z elektronskim
merilnikom nivoja volja, se podatek o
ustreznem nivoju prikaže na instrumentni
plošči ob vključitvi kontakta, za podatkom o
vzdrževalnih pregledih.
Kontrola nivoja olja je veljavna le, če
vozilo stoji na vodoravni podlagi, motor
pa je izključen več kot trideset minut.
Zadostna količina olja
* Glede na različico.
Page 39 of 780
37

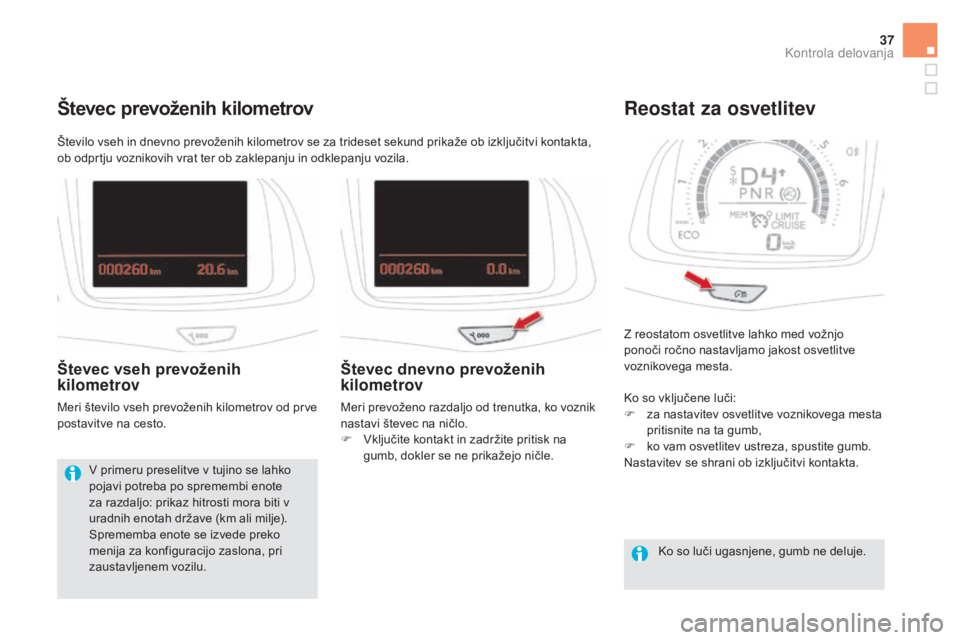

Z reostatom osvetlitve lahko med vožnjo
ponoči ročno nastavljamo jakost osvetlitve
voznikovega mesta.
Reostat za osvetlitev
Ko so vključene luči:
F za nastavitev osvetlitve voznikovega mesta
pritisnite na ta gumb,
F
ko v
am osvetlitev ustreza, spustite gumb.
Nastavitev se shrani ob izključitvi kontakta.
Ko so luči ugasnjene, gumb ne deluje.
Število vseh in dnevno prevoženih kilometrov se za trideset sekund prikaže ob izključitvi kontakta,
ob odprtju voznikovih vrat ter ob zaklepanju in odklepanju vozila.
Števec prevoženih kilometrov
Števec vseh prevoženih
kilometrov
Meri število vseh prevoženih kilometrov od prve
postavitve na cesto.
v p
rimeru preselitve v tujino se lahko
pojavi potreba po spremembi enote
za razdaljo: prikaz hitrosti mora biti v
uradnih enotah države (km ali milje).
Sprememba enote se izvede preko
menija za konfiguracijo zaslona, pri
zaustavljenem vozilu.
Števec dnevno prevoženih
kilometrov
Meri prevoženo razdaljo od trenutka, ko voznik
nastavi števec na ničlo.
F
v
kl
jučite kontakt in zadržite pritisk na
gumb, dokler se ne prikažejo ničle.
Kontrola delovanja
Page 40 of 780

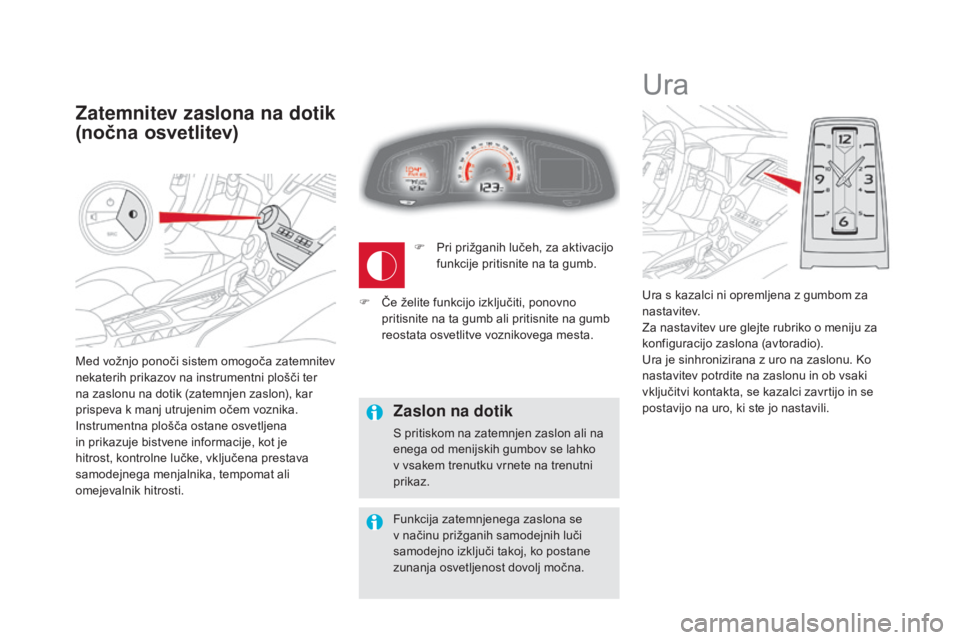

Med vožnjo ponoči sistem omogoča zatemnitev
nekaterih prikazov na instrumentni plošči ter
na zaslonu na dotik (zatemnjen zaslon), kar
prispeva k manj utrujenim očem voznika.
Instrumentna plošča ostane osvetljena
in prikazuje bistvene informacije, kot je
hitrost, kontrolne lučke, vključena prestava
samodejnega menjalnika, tempomat ali
omejevalnik hitrosti.
Zatemnitev zaslona na dotik
(nočna osvetlitev)
Ura
Ura s kazalci ni opremljena z gumbom za
nastavitev.
Za nastavitev ure glejte rubriko o meniju za
konfiguracijo zaslona (avtoradio).
Ura je sinhronizirana z uro na zaslonu. Ko
nastavitev potrdite na zaslonu in ob vsaki
vključitvi kontakta, se kazalci zavrtijo in se
postavijo na uro, ki ste jo nastavili.
F
Pr
i prižganih lučeh, za aktivacijo
funkcije pritisnite na ta gumb.
Zaslon na dotik
S pritiskom na zatemnjen zaslon ali na
enega od menijskih gumbov se lahko
v vsakem trenutku vrnete na trenutni
prikaz.
Funkcija zatemnjenega zaslona se
v načinu prižganih samodejnih luči
samodejno izključi takoj, ko postane
zunanja osvetljenost dovolj močna.
F
Če ž
elite funkcijo izključiti, ponovno
pritisnite na ta gumb ali pritisnite na gumb
reostata osvetlitve voznikovega mesta.
