sensor CITROEN JUMPER 2012 InstruktionsbÖcker (in Swedish)

24


Öppningar

När larmet är i standbyläge aktiveras sirenen
vid inbrott i cirka 30 sekunder och samtidigt
tänds körriktningsvisarna.
Larmet återgår sedan till standbyläge, men
händelsen blir kvar i minnet och signaleras
av att dioden blinkar snabbt, om larmet är
avaktiverat.
Efter avbrott i elförsörjningen utlöses larmet
dessutom då elförsörjningen återställs.
Automatisk aktivering

Funktionen kopplas automatiskt in
standbyläge cirka 2 minuter efterdet att
den sista dörren har stängts (beroende
på lagstiftningen i landet). För att undvika
att larmet löses ut när du öppnar en dörr
måste du trycka en gång till på knappen för
upplåsning på fjärrkontrollen.
Bortkoppling med nyckeln

Lås upp dörrarna med nyckeln och stig in i
bilen. Slå på tändningen, då koden i nyckeln
identifieras avbryts ljudsignalen.


Bortkoppling med fjärrkontrollen

Genom att trycka lätt på
denna knapp (hytt och nyckel)
avaktiverar du standbyläget när
du låser upp bilen.

Rätt användning


Om sirenen utlösts felaktigt kan du
snabbt avbryta den på följande sätt:


- slå på tändningen, då koden i nyckeln
identifieras avbryts ljudsignalen

- tryck på knappen för upplåsning (hytt
och nyckel) på fjärrkontrollen
För att undvika utlösning av larmet t. ex.
då du tvättar bilen kan du låsa den med
nyckeln.
Då bilen låses upp med fjärrkontrollen
kopplas sirenen bort automatiskt.

LARMSYSTEM

Om din bil har LARMSYSTEM gäller
följande.

Systemet garanterar yttre skalskydd
genom sensorer på dörrar och luckor,
samt på elsystemet.

Utrustningen omfattar dessutom en
siren och en diod synlig från utsidan,
som indikerar de tre lägen systemet kan
befinna sig i:


- larmet aktiverat (i standbyläge), den
röda dioden blinkar långsamt

- larmet är inte aktiverat (inte i
standbyläge), dioden är släckt

- larmet utlöst (inbrott), den röda dioden
blinkar snabbt när bilen låses upp

Kontrollera först att alla dörrar och luckor är
ordentligt stängda.
Du aktiverar larmsystemet genom
att trycka på hänglåssymbolen.
Efter några sekunder aktiveras de
olika skydden.

Förarplats
363636

BRÄNSLEMÄTARE

Bränslenivån kontrolleras varje gång
tändningsnyckeln vrids till körläge.
Mätaren är placerad på:


- F (Full
- full

): tanken är full, cirka
90 liter.

- E (Empty - tom): bränslereserven är
påbörjad, kontrollampan lyser med
fast sken.

Det finns cirka 11 liter kvar i tanken då
kontrollampan för bränslereserven tänds.
Tankar med olika volymer (60 och 125 liter)
finns som tillval.
KYLVÄTSKETEMPERATUR

Om visaren befinner sig mellan C (Cold -
kallt) och H (Hot - vramt)
är funktionen
normal.
I speciellt krävande
användningsförhållanden och i varma klimat
kan visaren närma sig den röda delen av
skalan.
- vänta tills motorn kylts av innan du
kontrollerar nivån och fyll på kylvätska
vid behov. Ta hänsyn till följande råd:
Kylsystemet är under tryck. För att
undvika risker för brännskador bör du
skruva loss locket två varv, så att trycket
sjunker.
Då trycket har fallit kontrollerar du nivån och
tar av locket för att fylla på.
Om visaren är kvar i det röda fältet bör du
kontakta CITROËN.
Se rubrik 7 i avsnittet "Nivåer".
Se rubrik 7 i avsnittet "Bränsle".
Vad kan man göra om visaren går in i det
röda fältet eller om kontrollampan tänds:


- stanna bilen omedelbart och slå ifrån
tändningen. Kylfläkten kan fortsätta att
fungera ännu en viss tid, upp till
ca 10 minuter.
AVGASRENING

EOBD (European On Board Diagnosis) är
ett europeiskt diagnossystem. Det uppfyller
bland annat standarderna för utsläpp av:


- CO (kolmonoxid)

- HC (obrända kolväten)

- NOx (kväveoxider) eller partiklar, som
registreras av de syresensorer som
sitter före och efter katalysatorerna.
Föraren informeras om
funktionsstörningar i
avgasreningen genom att
motsvarande kontrollampa tänds
på instrumentgruppen.
Det föreligger då risk att katalysatorn
skadas. Låt CITROËN kontrollera.

43
3
ERGONOMI OCH KOMFOR
T
Reglage vid ratten
AUTOMATISK TÄNDNING AV BELYSNINGEN
Aktivering
Sätt vridknappen i detta läge.
Belysningen släcks automatiskt
vid frånslagning av tändningen.
Täck inte över ljussensorn som sitter
i mitten på den övre delen av vindrutan.

FÖRDRÖJNINGSAUTOMATIK FÖR
HALVLJUS (FOLLOW ME HOME)

Tändningen frånslagen eller nyckeln i
STOP-läge.
Vrid tändningsnyckeln till STOP-läge eller
dra ut nyckeln inom 2 minuter efter det att
du har stängt av motorn.
Dra belysningsspaken mot ratten.
Kontrollampan tänds på
instrumentpanelen.
Varje manövrering av
belysningsspaken, alltså varje
gång den dras mot ratten, förlänger
fördröjningen med 30 sekunder upp
till ca 3 minuter. Därefter släcks ljusen
automatiskt.
Du kan koppla bort reglaget genom att dra
spaken mot ratten i minst 2 sekunder.
Har din bil det här systemet fortsätter
halvljusen att lysa under en förinställd
tid (till exempel medan du lämnar
parkeringsplatsen) efter det att du har stigit
ur bilen.


Se rubrik 4 i avsnittet "Funktionsläge"
angående inställning av sensorns
känslighet.

Om din bil är utrustad med denna funktion
tänds halvljusen automatiskt när ljusstyrkan
är låg.
I dimma eller snöväder kan ljussensorn
registrera tillräckligt ljus. Belysningen tänds
därför inte automatiskt. Vid behov måste du
tända halvljusen manuellt.
De släcks när ljusstyrkan åter blir tillräcklig.

45
3
ERGONOMI OCH KOMFOR
T
Reglage vid ratten
TORKARSPAK Långsam kontinuerlig torkning: 2 steg nedåt Täck inte över regnsensorn, som sitter
i mitten på vindrutans överkant.
Vid automattvätt slår du av tändningen eller
kopplar bort den automatiska torkningen.
Vindrute- och strålkastarspolare

Dra spaken mot dig, efter spolningen sker
aktiveringen av vindrutetorkaren med viss
fördröjning.
Strålkastarspolaren är sammankopplad
med vindrutespolaren och sätts i gång om
halvljusen är tända.
Vindrutetorkare
Torkaren kan endast aktiveras när
tändningsnyckeln är i läge PÅ
.
Spaken kan placeras i fem olika lägen:
Vindrutetorkaren avstängd .
Intervalltorkning:
1 steg nedåt
I detta läge kan du genom att
vrida på ringen välja mellan fyra
hastigheter:


- mycket långsam intervalltorkning

- långsam intervalltorkning

- normal intervalltorkning

- snabb intervalltorkning


Automatisk torkning medregnsensor

Om din bil är utrustad med denna anordning
anpassas torkarhastigheten automatiskt till
regnstyrkan.
Automatisk torkning: 1 steg nedåt. Detta
bekräftas med en torkning. Återaktivera
varje gång tändningen varit av.
I detta läge kan du genom att vrida på
ringen öka regnsensorns känslighet.
Rätt användning


Kontrollera att torkarbladen inte har frusit
fast.
Använd fotsteget på främre stötfångare när
du tar bort snön från vindruta och torkare.

Läs mer om byte av torkarblad under
rubriken 8 i avsnittet "Byte av ett
torkarblad".
Anvisningar om påfyllning av spolarvätska
hittar du under rubrik 7 i avsnittet "Nivåer". Snabb kontinuerlig torkning: 3 steg nedåt
För enstaka torkning drar du spaken mot
ratten.

Läge

76



Meny...


Tryck
på...


Undermeny…


Tryck
på...

Välj…


Bekräfta
och lämna



Används för att...


1
Bleep speed
(Hastighets-
signal)
(Speed) ON Öka
Aktivera/avaktivera ljudsignalen
som anger överskridning av den
programmerade farten och välja
hastighet. Minska
OFF

2

Headlamps sensor
(Sensor för strålkastare) Öka
Ställa in ljussensorns känslighet
(från 1 till 3).
Minska

3

Activation Trip B
(Aktivering Trip B) Aktivera
Visa en andra sträcka, kallad
"Trip B".
Avaktivera

4

Setting the time
(Tidsinställning)
(Hour)
Hours/Minutes
(Timmar/Minuter) Öka
Ställa in tiden
Minska
Time format
(Timformat) 24
Välj timformat för klockan.
12

5

Setting the date
(Inställning av datum) Year/Month/Day
(År/Månad/Dag) Aktivera
Ställa in datum
Avaktivera

6
See radio
(Se radio) ON
Visa namnet på stationen du
lyssnar på
OFF

7
Autoclose While moving
(I rörelse) ON Aktivera/avaktivera automatisk
stängning av dörrarna ovanför
20 km/h OFF

kmCITY


Parkeringshjälp

78

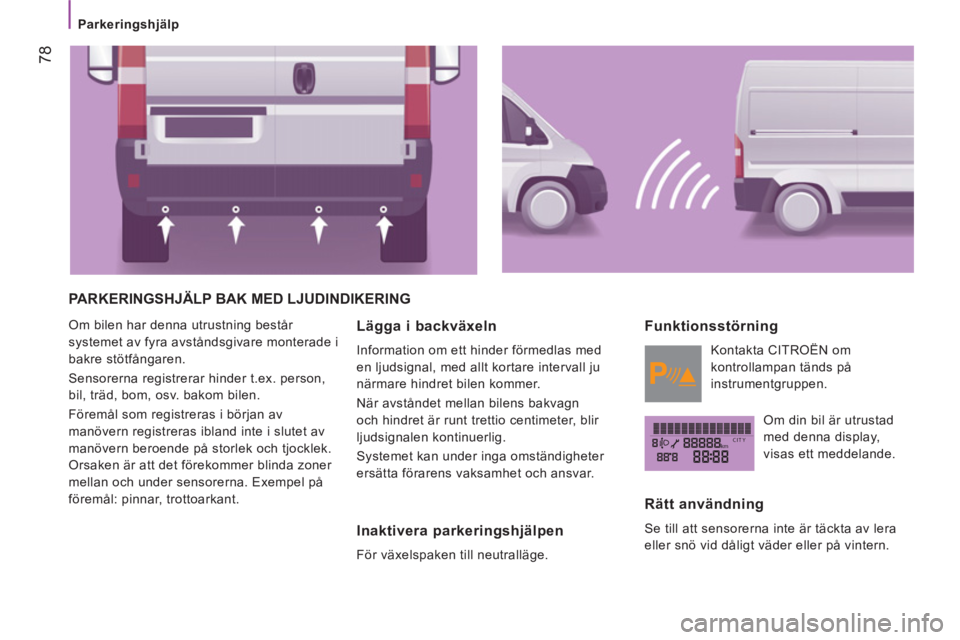

PARKERINGSHJÄLP BAK MED LJUDINDIKERING

Om bilen har denna utrustning består
systemet av fyra avståndsgivare monterade i
bakre stötfångaren.
Sensorerna registrerar hinder t.ex. person,
bil, träd, bom, osv. bakom bilen.
Föremål som registreras i början av
manövern registreras ibland inte i slutet av
manövern beroende på storlek och tjocklek.
Orsaken är att det förekommer blinda zoner
mellan och under sensorerna. Exempel på
föremål: pinnar, trottoarkant. Lägga i backväxeln
Information om ett hinder förmedlas med
en ljudsignal, med allt kortare intervall ju
närmare hindret bilen kommer.
När avståndet mellan bilens bakvagn
och hindret är runt trettio centimeter, blir
ljudsignalen kontinuerlig.
Systemet kan under inga omständigheter
ersätta förarens vaksamhet och ansvar.
Inaktivera parkeringshjälpen

För växelspaken till neutralläge.


Funktionsstörning

Kontakta CITROËN om
kontrollampan tänds på
instrumentgruppen.
Om din bil är utrustad
med denna display,
visas ett meddelande.

Rätt användning

Se till att sensorerna inte är täckta av lera
eller snö vid dåligt väder eller på vintern.

Krockkuddar

101
5
SÄKERHE
T
KROCKKUDDAR

Krockkuddssystemet är tänkt att ge förare
och passagerare optimalt skydd vid kraftiga
kollisioner. Systemet kompletterar det skydd
som säkerhetsbälten med tryckbegränsare ger.
Vid krock registrerar de elektroniska
sensorerna den kraftiga inbromsningen:
om kollisionskraften är sådan att
krockkuddarna bör aktiveras, vecklas de
ögonblickligen ut och skyddar personerna i
bilen.
Omedelbart efter kollisionen töms
krockkuddarna snabbt på sitt innehåll, för att
inte störa sikten eller hindra personerna att
ta sig ur bilen. Krockkuddssystemet aktiveras inte
vid kollisionstillfällen då bilbältet ger
tillräckligt skydd. Kollisionskraften beror
på typen av hinder och bilens hastighet i
kollisionsögonblicket.

Krockkuddssystemet fungerar endast när
tändningen är påslagen. Krockkuddar fram

Förarkrockkudden ligger hopvikt mitt på
ratten och passagerarkrockkudden sitter i
instrumentbrädan. De aktiveras samtidigt
(om passagerarkrockkudden inte är
bortkopplad).
Gasen som strömmar ut ur
krockkuddarna då de vecklas ut kan
förorsaka lätt irritation.
Ljudet av detonationen kan leda till något
nedsatt hörsel under en kort stund.
Fel på krockkudde fram
Om denna kontrollampa tänds
bör du kontakta CITROËN för
kontroll av systemet.

Byta en säkring

136

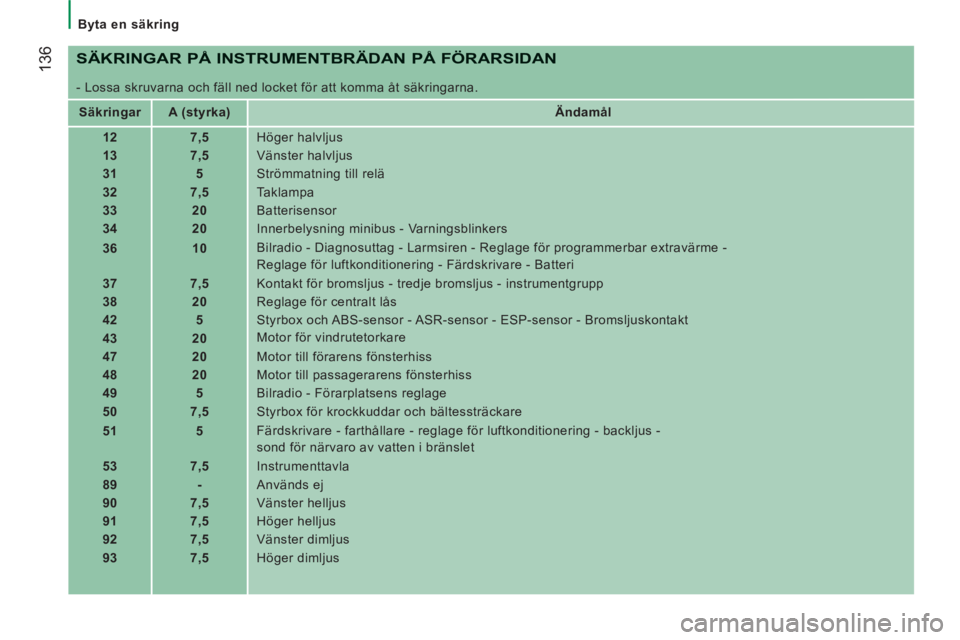

SÄKRINGAR PÅ INSTRUMENTBRÄDAN PÅ FÖRARSIDAN

- Lossa skruvarna och fäll ned locket för att komma åt säkringarna.


Säkringar


A (styrka)



Ändamål



12


7,5

Höger halvljus


13


7,5

Vänster halvljus


31


5

Strömmatning till relä


32


7,5

Taklampa


33


20

Batterisensor


34


20

Innerbelysning minibus - Varningsblinkers


36


10
Bilradio - Diagnosuttag - Larmsiren - Reglage för programmerbar extravärme -
Reglage för luftkonditionering - Färdskrivare - Batteri


37


7,5

Kontakt för bromsljus - tredje bromsljus - instrumentgrupp


38


20

Reglage för centralt lås


42


5

Styrbox och ABS-sensor - ASR-sensor - ESP-sensor - Bromsljuskontakt


43


20
Motor för vindrutetorkare


47


20

Motor till förarens fönsterhiss


48


20

Motor till passagerarens fönsterhiss


49


5

Bilradio - Förarplatsens reglage


50


7,5

Styrbox för krockkuddar och bältessträckare


51


5
Färdskrivare - farthållare - reglage för luftkonditionering - backljus -
sond för närvaro av vatten i bränslet


53


7,5

Instrumenttavla


89


-

Används ej


90


7,5

Vänster helljus


91


7,5

Höger helljus


92


7,5

Vänster dimljus


93


7,5

Höger dimljus
