KEND DIN BIL
5
Et hurtigt overblik

Bakkamera
Dette udstyr aktiveres automatisk ved skift
til bakgear og viser området bag bilen
på et display, der er monteret i stedet for
bakspejlet.

84


83

48

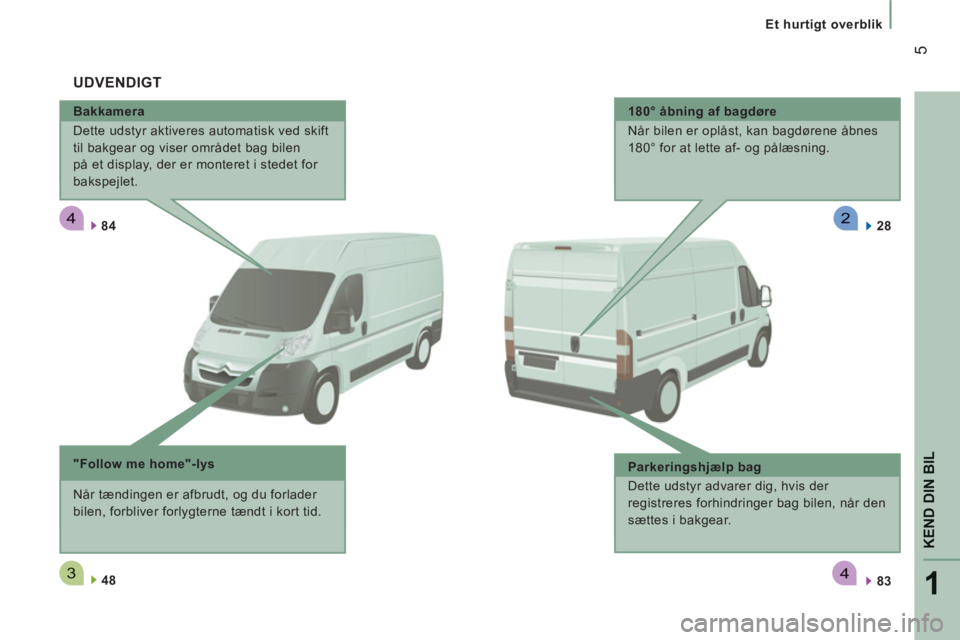

UDVENDIGT


"Follow me home"-lys
Når tændingen er afbrudt, og du forlader
bilen, forbliver forlygterne tændt i kort tid.
180° åbning af bagdøre
Når bilen er oplåst, kan bagdørene åbnes
180° for at lette af- og pålæsning.

Parkeringshjælp bag
Dette udstyr advarer dig, hvis der
registreres forhindringer bag bilen, når den
sættes i bakgear.
28

8


Et hurtigt overblik

INDVENDIGT


Førerpladsen


1.
Sikringsboks

2.
Programmerbar varme

3.
Betjeningsarm for fartpilot
4.
MODE, konfiguration og opsætning/
lysreostat/indstilling af forlygtehøjde

5.
Betjeningsarm for lygter og afviserblink

6.
Instrumentgruppe med display
7.
Betjeningsarm for viskere/rudevask/
instrumentbordscomputer

8.
Tænding

9.
Førerairbag/horn

221
KEND DIN BIL
15
Et hurtigt overblik

Bakkamera
Kameraet aktiveres, så snart bilen sættes
i bakgear, og det forbliver aktiveret til cirka
15 km/t. Det frakobles ved kørsel over 18 km/t.

Display
Tryk på knappen og indstil displayet i den
ønskede position.

84



Instrumentgruppe


A.
Display for speedometer

B.
Instrumentgruppens display

C.
Display for omdrejningstæller

30

Kontrollamper
Når tændingen tilsluttes, tænder de orange
og røde advarselslamper.
Når motoren er i gang, skal disse
kontrollamper slukke.
Hvis en af kontrollamperne bliver ved med at
lyse, henvises der til den pågældende side.

31


OVERVÅGNING


Knapper
Indstilling af lysstyrke.
Indstilling af natbelysning.
ON/OFF giver mulighed for at
se bag bilen, uden bakgearet er
tilkoblet.

222
18


Et hurtigt overblik

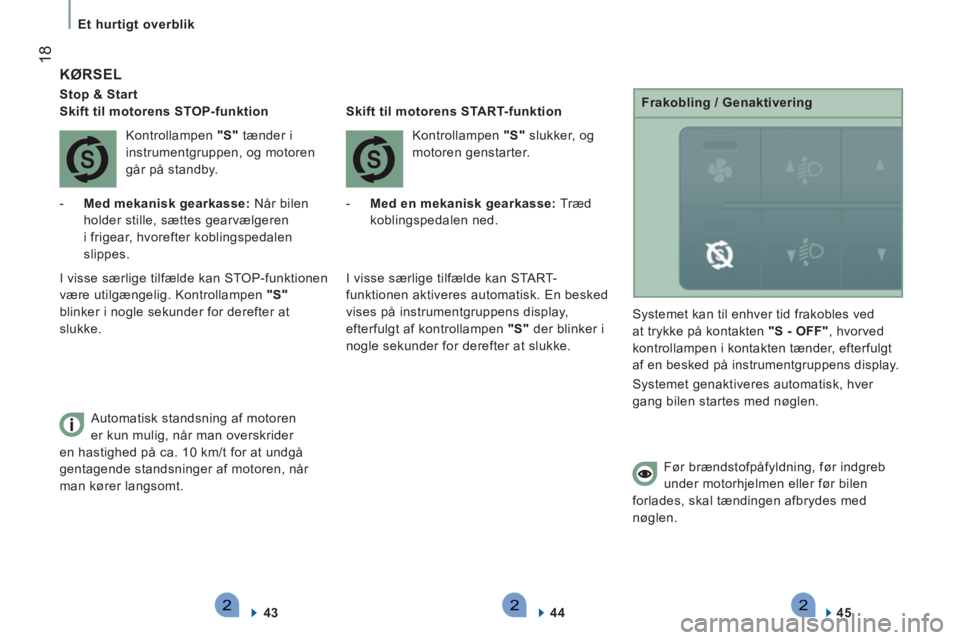

KØRSEL


Stop & Start


Skift til motorens STOP-funktion
Kontrollampen "S"
tænder i
instrumentgruppen, og motoren
går på standby.


- Med mekanisk gearkasse:
Når bilen
holder stille, sættes gearvælgeren
i frigear, hvorefter koblingspedalen
slippes.

Automatisk standsning af motoren
er kun mulig, når man overskrider
en hastighed på ca. 10 km/t for at undgå
gentagende standsninger af motoren, når
man kører langsomt.

43 Kontrollampen "S"
slukker, og
motoren genstarter.

Skift til motorens START-funktion


- Med en mekanisk gearkasse:
Træd
koblingspedalen ned.

I visse særlige tilfælde kan STOP-funktionen
være utilgængelig. Kontrollampen "S"
blinker i nogle sekunder for derefter at
slukke.
I visse særlige tilfælde kan START-
funktionen aktiveres automatisk. En besked
vises på instrumentgruppens display,
efterfulgt af kontrollampen "S"
der blinker i
nogle sekunder for derefter at slukke.

44 Systemet kan til enhver tid frakobles ved
at trykke på kontakten "S - OFF"
, hvorved
kontrollampen i kontakten tænder, efterfulgt
af en besked på instrumentgruppens display.
Systemet genaktiveres automatisk, hver
gang bilen startes med nøglen.

Frakobling / Genaktivering

Før brændstofpåfyldning, før indgreb
under motorhjelmen eller før bilen
forlades, skal tændingen afbrydes med
nøglen.

45

30
Førerpladsen
INSTRUMENTGRUPPE



1.
Kilometertæller (km/mil)

2.
Display

3.
Instrumenter og kontrollamper

4.
Omdrejningstæller

FØRERPLADSEN
Displa
y 1 på instrumentgruppen


- Klokkeslæt

- Tilbagelagt afstand i kilometer/mil

- Distancevurdering

- Forbrug

- Gennemsnitshastighed

- Forlygtehøjde

- Hastighedsalarm der programmeres via
MODE

- Stop & Start

- Serviceindikator



Display 2 på instrumentgruppen



- Klokkeslæt

- Dato

- Udetemperatur

- Tilbagelagt afstand i kilometer/miles

- Distancevurdering

- Forbrug

- Gennemsnitshastighed

- Forlygtehøjde

- Hastighedsalarm der programmeres via
MODE

- Stop & Start

- Serviceindikator

- Alarmmeddelelser, der vises i den
øverste del af displayet

- Radio (aktuel radiofrekvens)

33
2
KØ
REKLAR
Førerpladsen

Kontrollampen for
er
angiver
Løsning - handling


Ikke-spændt
sikkerhedssele tændt og blinker
derefter. at føreren ikke har spændt sin
sikkerhedssele. Træk i selen, og sæt spændet i selelåsen.
samtidig høres
et lydsignal, som
forbliver tændt. at bilen kører, selvom førerens
sikkerhedssele ikke er spændt. Kontroller, at selen er korrekt spændt ved at trække i
den. Punkt 5 i afsnittet "Sikkerhedsseler".

Servostyring tændt, efterfulgt
af et lydsignal og
en meddelelse
vises på
displayet. en funktionsfejl. Bilen bevarer et almindeligt styresystem uden servo. Få
systemet efterset på et aut. CITROËN-værksted.

Front-/
sideairbag blinker eller
forbliver tændt. en fejl ved en airbag. Få systemet efterset på et aut. CITROËN-værksted.
Punkt 5 i afsnittet "Airbags".

Affjedring tændt. en fejl ved luftaffjedringen. Kontakt et aut. CITROËN-værksted.


ABS tændt. en fejl i systemet. Bilens almindelige bremsesystem virker stadig, selvom
servobremsesystemet ikke fungerer. Vi anbefaler dog at
standse bilen og kontakte et aut. CITROËN-værksted.

34
Førerpladsen

Kontrollampen for
er
angiver
Løsning - handling


ASR/ESP blinker. at systemet er aktiveret. Systemet forbedrer bilens trækkraft og stabilitet.
tændt, ledsaget
af et lydsignal
og en besked på
displayet. en funktionsfejl eller en fejl
i systemet til starthjælp på
skråning. Kontakt et aut. CITROËN-værksted.
Punkt 5 i afsnittet "Sikkerhed under kørsel".
tændt. en fejl i Intelligent Traction
Control .

Antiforurening tændt. en regenerering af partikelfiltret. Det anbefales at lade motoren være i gang, indtil
kontrollampen slukker, for at regenereringsfasen
afsluttes. Punkt 7 i afsnittet "Kontrol".

Antiforureningssystem
tændt. en fejl i systemet. Få systemet kontrolleret hurtigst muligt på et aut.
CITROËN-værksted.

Afbrydelse af
passagerens
frontairbag tændt. at denne airbag tilsigtet er blevet
afbrudt, fordi en barnestol er
installeret bagudvendt på sædet. Konfigurer indstillingen i menuen MODE for
instrumentbordscomputeren. Punkt 4 i afsnittet "Mode".

Elektronisk
startspærre tændt. tændingsnøglen, der er isat,
blev ikke genkendt.
Bilen kan ikke starte. Udskift nøglen, og få den defekte nøgle kontrolleret på
et aut. CITROËN-værksted. Punkt 2 i afsnittet "Åbning
af bilen".

Bremseklodser
foran tændt. at bremseklodserne er slidte. Få bremseklodserne udskiftet på et aut. CITROËN-
værksted.

35
2
KØ
REKLAR
Førerpladsen

Kontrollampen for
er
angiver
Løsning - handling


Vand i
brændstoffilter tændt,
efterfulgt af en
meddelelse på
displayet. at der er vand i
brændstoffilteret. Få filteret udluftet på et aut. CITROËN-værksted.
Punkt 7 i afsnittet "Eftersyn".

Minimal
brændstofstand tændt, og
målerens viser
er i området E. at brændstofreserven
anvendes. Skynd dig at fylde brændstof på tanken. Vurderingen af
brændstofreservebeholderen afhænger af kørestilen,
vejens profil, den medgåede tid, og hvor mange
kilometer der er gået siden kontrollampen tændte.
blinker. en funktionsfejl. Kontakt et aut. CITROËN-værksted.


Forvarmning af
diesel tændt. at vejrforholdene kræver
forvarmning. Vent, til kontrollampen slukker, før starteren aktiveres.



Nærlys
tændt. en manuel indstilling. Drej ringen på lyskontakten til anden position.
Fjernlys betjeningsarmen trækkes mod
dig selv. Træk i betjeningsarmen for at aktivere nærlyset igen.

37
2
KØ
REKLAR
Førerpladsen

Displayet for
viser
angiver
Løsning - handling


Temperatur/
Isslag kontrollampen
for isslag.
Temperaturen
blinker og
efterfølges af en
meddelelse på
displayet. klimaforhold, som kan medføre
isglatte veje. Vær særlig opmærksom og brems ikke hårdt op.
Punkt 5 i afsnittet "Sikkerhed under kørslen".

Dato 11:00:00 en indstilling:
datoen.
klokkeslættet. konfiguration i menuen MODE Punkt 4 i afsnittet "Mode".


Forlygtehøjde en indstilling af
forlygterne en indstilling fra 0 til
3 afhængigt af den
transporterede last. Indstil med betjeningsknappen på instrumentpanelet.
Punkt 3 i afsnittet "Betjeningsknapper ved rattet".

Servicenøgle en servicenøgle,
der bliver ved
med at lyse. et serviceeftersyn skal udføres
nu. Der henvises til servicehæftet. Få serviceeftersynet
udført på et aut. CITROËN-værksted.

Stop & Start tændt motoren sættes i STOP-
funktion, efter at bilen har
været standset. Kontrollampen slukker, og motoren genstarter
automatisk i START-funktion, når du ønsker at køre
videre.
blinker i nogle
sekunder, og
slukker derefter. STOP-funktionen eller den
automatiske genstart af START-
funktionen er midlertidigt
utilgængelig. For yderligere oplysninger om særlige tilfælde for
STOP- og START-funktionen, se det pågældende afsnit.

39
2
KØ
REKLAR
Førerpladsen
SERVICEINDIKATOR
Når tændingen er tilsluttet, lyser nøglen
for serviceindikatoren i nøgle sekunder. På
displayet vises tidspunktet for det næste
serviceeftersyn, der skal udføres i henhold
til fabrikantens serviceplan, som findes i
servicehæftet. Tidspunktet bestemmes i
henhold til det kørte antal kilometer siden
sidste serviceeftersyn.
INSTRUMENTBELYSNING
Instrumentbelysningen er aktiv, når lygterne
er tændt. Efter nogle sekunder vises displayets
normale funktioner igen.
Brug disse kontakter for at indstille
instrumentgruppens lysstyrke.
Lyset kan indstilles på 8 forskellige
niveauer. Et langt tryk sender dig til startsiden.
Der henvises til afsnit 4 under "Mode".


Motoroliekvalitet


Denne kontrollampe blinker, og
hvis bilen er udstyret med denne
funktion, vises en meddelelse,
hver gang bilen startes. Systemet
har registreret en forringelse
af motoroliekvaliteten. Foretag
hurtigst muligt motorolieskift.
Oversigt over serviceinformationer
Tryk kort på knappen MODE for at se
serviceinformationerne på et hvilket som
helst tidspunkt.
Brug op-/ned pilene for at se informationerne
om frist og motoroliekvalitet.
Ved endnu et tryk på knappen MODE vender man
tilbage til de forskellige menuer på displayet.

Menu...
Vælg...
Viser...

12
Service Service
(Km/Miles
before oil
change /
før
olieskift) Resterende
antal
kilometer/mil
til næste
olieskift
Oil (Olie) Oliestanden
Nulstilling

Indikatorens blinken slukkes permanent af
en mekaniker med diagnosetesteren.

Se listen over serviceeftersyn i
servicehæftet, der blev udleveret i
forbindelse med leveringen af bilen. For 3.0 HDi motorer betyder det, at
motorens omdrejningstal er begrænset
til 3.000 omdr./min., og derefter
til 1.500 omdr./min. så længe der ikke er
foretaget olieskift. Skift motorolien, for at
undgå, at motoren bliver ødelagt.
Denne 2. kontrollampe, som er
koblet sammen med den første,
tændes på kombiinstrumentet, så
længe olien ikke er blevet skiftet,
og når motoroliens forringelse har
overskredet et ny grænse.
Skift
motorolien, inden denne grænse
er nået, for at undgå, at olien
forringes yderligere.
