ABS CITROEN JUMPER 2013 Upute Za Rukovanje (in Croatian)

33
2

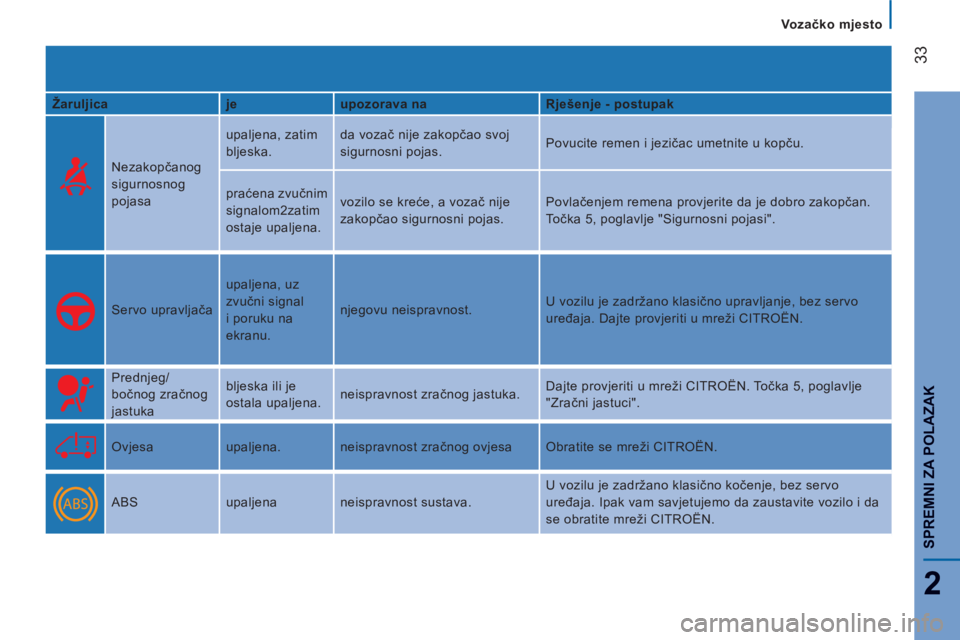

SPREMNI ZA POLAZAK


Vozačko mjesto

Žaruljica
je
upozorava na
Rješenje - postupak



Nezakopčanog
sigurnosnog
pojasa upaljena, zatim
bljeska. da vozač nije zakopčao svoj
sigurnosni pojas. Povucite remen i jezičac umetnite u kopču.
praćena zvučnim
signalom2zatim
ostaje upaljena. vozilo se kreće, a vozač nije
zakopčao sigurnosni pojas. Povlačenjem remena provjerite da je dobro zakopčan.
Točka 5, poglavlje "Sigurnosni pojasi".


Servo upravljača upaljena, uz
zvučni signal
i poruku na
ekranu. njegovu neispravnost. U vozilu je zadržano klasično upravljanje, bez servo
uređaja. Dajte provjeriti u mreži CITROËN.



Prednjeg/
bočnog zračnog
jastuka bljeska ili je
ostala upaljena. neispravnost zračnog jastuka. Dajte provjeriti u mreži CITROËN. Točka 5, poglavlje
"Zračni jastuci".


Ovjesa upaljena. neispravnost zračnog ovjesa Obratite se mreži CITROËN.


ABS upaljena neispravnost sustava. U vozilu je zadržano klasično kočenje, bez servo
uređaja. Ipak vam savjetujemo da zaustavite vozilo i da
se obratite mreži CITROËN.

11
5
5
SIGURNOS
T
Sigurnost u vožnji

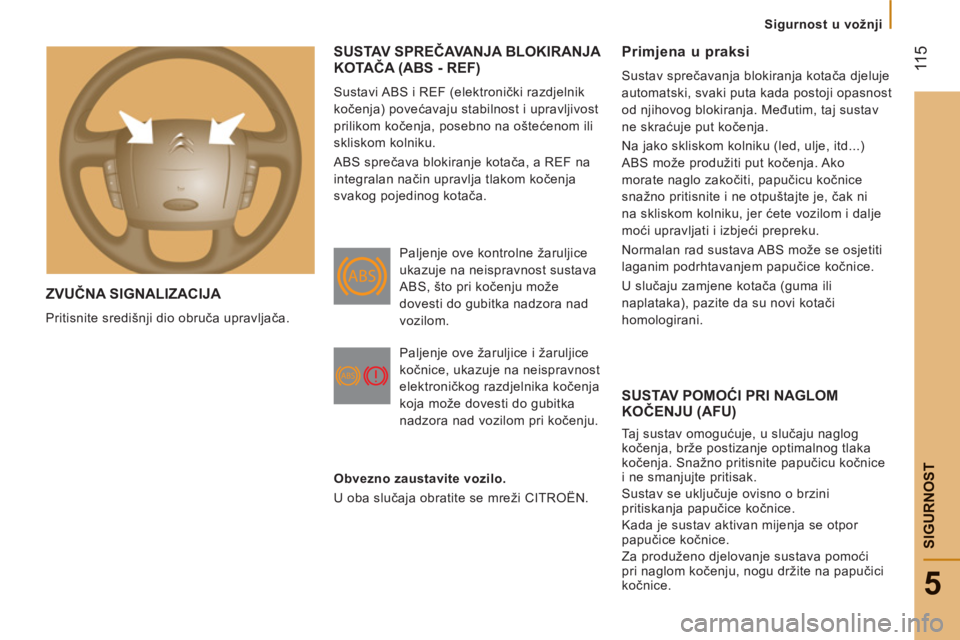

ZVUČNA SIGNALIZACIJA

Pritisnite središnji dio obruča upravljača.

SUSTAV SPREČAVANJA BLOKIRANJA KOTAČA (ABS - REF)

Sustavi ABS i REF (elektronički razdjelnik
kočenja) povećavaju stabilnost i upravljivost
prilikom kočenja, posebno na oštećenom ili
skliskom kolniku.
ABS sprečava blokiranje kotača, a REF na
integralan način upravlja tlakom kočenja
svakog pojedinog kotača.
SUSTAV POMOĆI PRI NAGLOMKOČENJU (AFU)

Taj sustav omogućuje, u slučaju naglog
kočenja, brže postizanje optimalnog tlaka
kočenja. Snažno pritisnite papučicu kočnice
i ne smanjujte pritisak.
Sustav se uključuje ovisno o brzini
pritiskanja papučice kočnice.
Kada je sustav aktivan mijenja se otpor
papučice kočnice.
Za produženo djelovanje sustava pomoći
pri naglom kočenju, nogu držite na papučici
kočnice.
Primjena u praksi

Sustav sprečavanja blokiranja kotača djeluje
automatski, svaki puta kada postoji opasnost
od njihovog blokiranja. Međutim, taj sustav
ne skraćuje put kočenja.
Na jako skliskom kolniku (led, ulje, itd...)
ABS može produžiti put kočenja. Ako
morate naglo zakočiti, papučicu kočnice
snažno pritisnite i ne otpuštajte je, čak ni
na skliskom kolniku, jer ćete vozilom i dalje
moći upravljati i izbjeći prepreku.
Normalan rad sustava ABS može se osjetiti
laganim podrhtavanjem papučice kočnice.
U slučaju zamjene kotača (guma ili
naplataka), pazite da su novi kotači
homologirani. Paljenje ove kontrolne žaruljice
ukazuje na neispravnost sustava
ABS, što pri kočenju može
dovesti do gubitka nadzora nad
vozilom.
Paljenje ove žaruljice i žaruljice
kočnice, ukazuje na neispravnost
elektroničkog razdjelnika kočenja
koja može dovesti do gubitka
nadzora nad vozilom pri kočenju.

Obvezno zaustavite vozilo.
U oba slučaja obratite se mreži CITROËN.

11
6


Sigurnost u vožnji

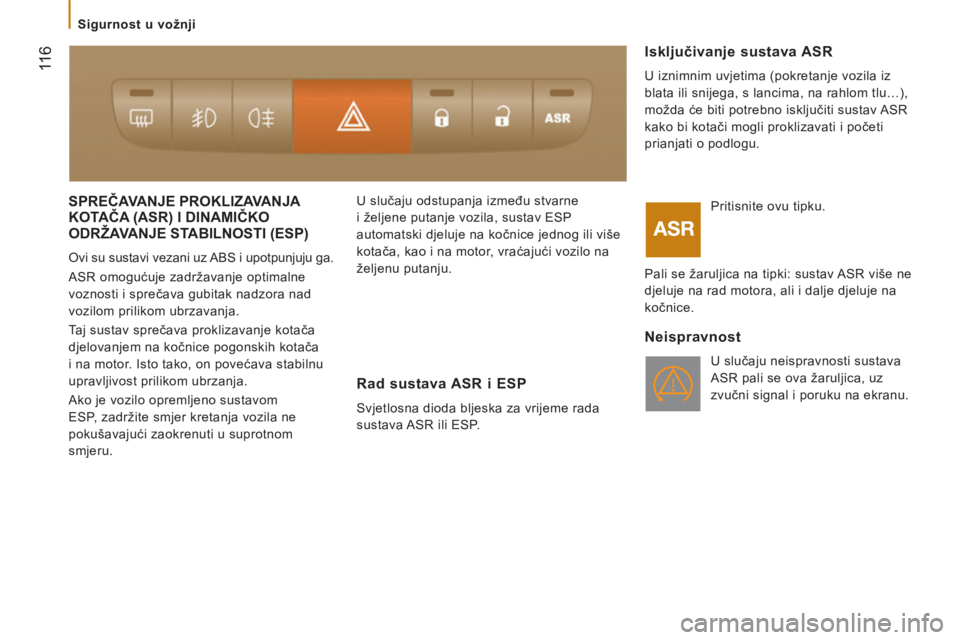

SPREČAVANJE PROKLIZAVANJA
KOTAČA (ASR) I DINAMIČKO
ODRŽAVANJE STABILNOSTI (ESP)
()

Ovi su sustavi vezani uz ABS i upotpunjuju ga.
ASR omogućuje zadržavanje optimalne
voznosti i sprečava gubitak nadzora nad
vozilom prilikom ubrzavanja.
Taj sustav sprečava proklizavanje kotača
djelovanjem na kočnice pogonskih kotača
i na motor. Isto tako, on povećava stabilnu
upravljivost prilikom ubrzanja.
Ako je vozilo opremljeno sustavom
ESP, zadržite smjer kretanja vozila ne
pokušavajući zaokrenuti u suprotnom
smjeru. U slučaju odstupanja između stvarne
i željene putanje vozila, sustav ESP
automatski djeluje na kočnice jednog ili više
kotača, kao i na motor, vraćajući vozilo na
željenu putanju.

Isključivanje sustava ASR

U iznimnim uvjetima (pokretanje vozila iz
blata ili snijega, s lancima, na rahlom tlu…),
možda će biti potrebno isključiti sustav ASR
kako bi kotači mogli proklizavati i početi
prianjati o podlogu.
Rad sustava ASR i ESP
Svjetlosna dioda bljeska za vrijeme rada
sustava ASR ili ESP. Pritisnite ovu tipku.
Pali se žaruljica na tipki: sustav ASR više ne
djeluje na rad motora, ali i dalje djeluje na
kočnice.


Neispravnost

U slučaju neispravnosti sustava
ASR pali se ova žaruljica, uz
zvučni signal i poruku na ekranu.

134

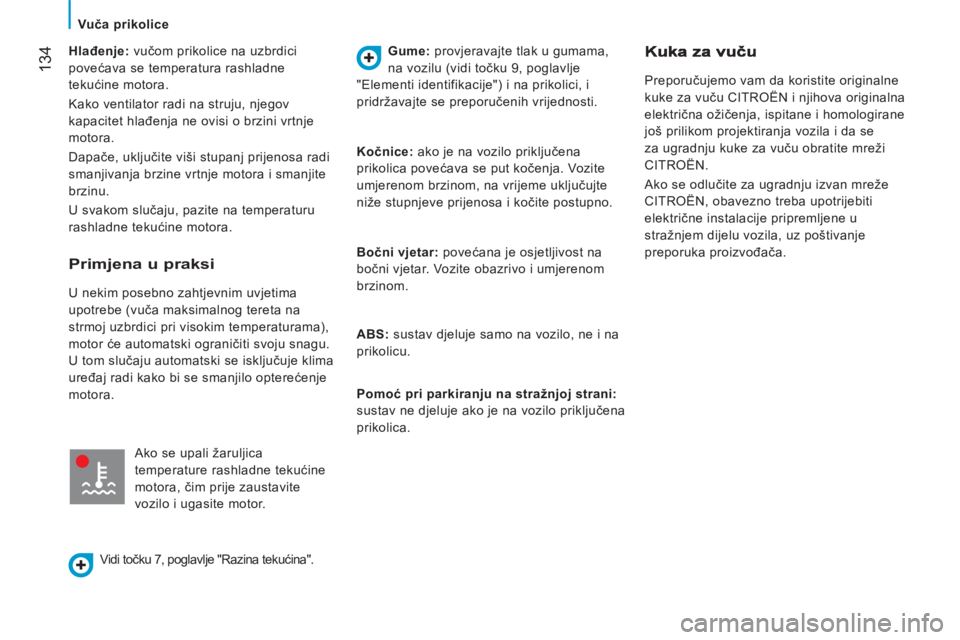

Vuča prikolice


Hlađenje:
vučom prikolice na uzbrdici
povećava se temperatura rashladne
tekućine motora.
Kako ventilator radi na struju, njegov
kapacitet hlađenja ne ovisi o brzini vrtnje
motora.
Dapače, uključite viši stupanj prijenosa radi
smanjivanja brzine vrtnje motora i smanjite
brzinu.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
Gume:
provjeravajte tlak u gumama,
na vozilu (vidi točku 9, poglavlje
"Elementi identifikacije") i na prikolici, i
pridržavajte se preporučenih vrijednosti.

Preporučujemo vam da koristite originalne
kuke za vuču CITROËN i njihova originalna
električna ožičenja, ispitane i homologirane
još prilikom projektiranja vozila i da se
za ugradnju kuke za vuču obratite mreži
CITROËN.
Ako se odlučite za ugradnju izvan mreže
CITROËN, obavezno treba upotrijebiti
električne instalacije pripremljene u
stražnjem dijelu vozila, uz poštivanje
preporuka proizvođača.


Primjena u praksi

U nekim posebno zahtjevnim uvjetima
upotrebe (vuča maksimalnog tereta na
strmoj uzbrdici pri visokim temperaturama),
motor će automatski ograničiti svoju snagu.
U tom slučaju automatski se isključuje klima
uređaj radi kako bi se smanjilo opterećenje
motora.
Ako se upali žaruljica
temperature rashladne tekućine
motora, čim prije zaustavite
vozilo i ugasite motor.
Vidi točku 7, poglavlje "Razina tekućina".
Kočnice:
ako je na vozilo priključena
prikolica povećava se put kočenja. Vozite
umjerenom brzinom, na vrijeme uključujte
niže stupnjeve prijenosa i kočite postupno.

Bočni vjetar:
povećana je osjetljivost na
bočni vjetar. Vozite obazrivo i umjerenom
brzinom.

ABS:
sustav djeluje samo na vozilo, ne i na
prikolicu.

Pomoć pri parkiranju na stražnjoj strani:
sustav ne djeluje ako je na vozilo priključena
prikolica.

158

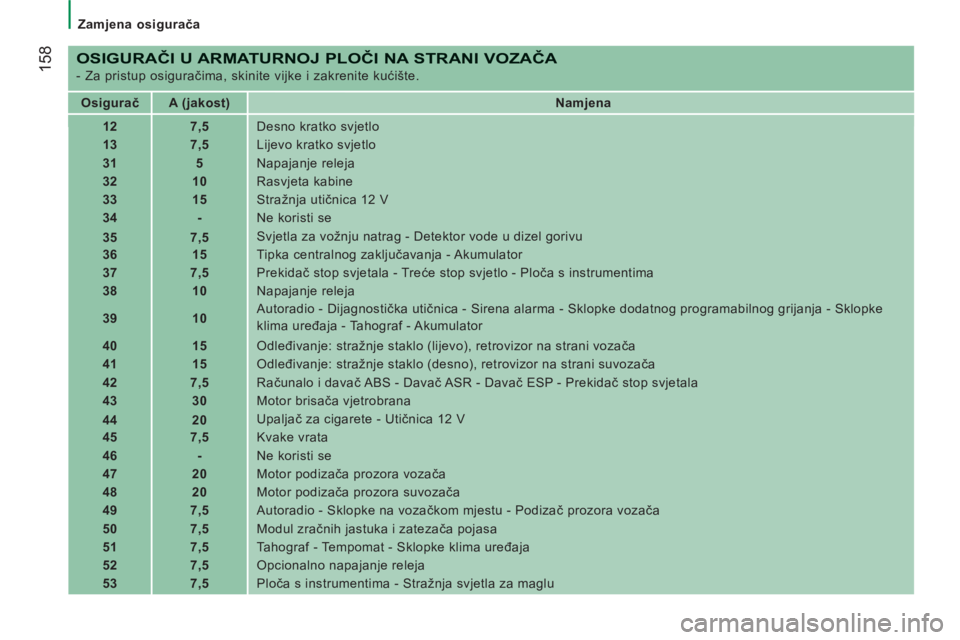

Zamjena osigurača


OSIGURAČI U ARMATURNOJ PLOČI NA STRANI VOZAČA

- Za pristup osiguračima, skinite vijke i zakrenite kućište.


Osigurač


A (jakost)


Namjena



12


7,5
Desno kratko svjetlo


13


7,5
Lijevo kratko svjetlo


31


5
Napajanje releja


32


10
Rasvjeta kabine


33


15
Stražnja utičnica 12 V


34


-
Ne koristi se


35


7,5
Svjetla za vožnju natrag - Detektor vode u dizel gorivu


36


15
Tipka centralnog zaključavanja - Akumulator


37


7,5
Prekidač stop svjetala - Treće stop svjetlo - Ploča s instrumentima


38


10
Napajanje releja


39


10
Autoradio - Dijagnostička utičnica - Sirena alarma - Sklopke dodatnog programabilnog grijanja - Sklopke
klima uređaja - Tahograf - Akumulator


40


15
Odleđivanje: stražnje staklo (lijevo), retrovizor na strani vozača


41


15
Odleđivanje: stražnje staklo (desno), retrovizor na strani suvozača


42


7,5
Računalo i davač ABS - Davač ASR - Davač ESP - Prekidač stop svjetala


43


30
Motor brisača vjetrobrana


44


20
Upaljač za cigarete - Utičnica 12 V


45


7,5
Kvake vrata


46


-
Ne koristi se


47


20
Motor podizača prozora vozača


48


20
Motor podizača prozora suvozača


49


7,5
Autoradio - Sklopke na vozačkom mjestu - Podizač prozora vozača


50


7,5
Modul zračnih jastuka i zatezača pojasa


51


7,5
Tahograf - Tempomat - Sklopke klima uređaja


52


7,5
Opcionalno napajanje releja


53


7,5
Ploča s instrumentima - Stražnja svjetla za maglu

160


Zamjena osigurača


OSIGURAČI U PROSTORU MOTORA

- Za pristup osiguračima, skinite matice i
zakrenite kutiju.

Osigurač


A (jakost)


Namjena



1


40
Napajanje pumpe ABS


2


50
Kućište predgrijanja dizel goriva


3


30
Kontakt brava


4


20
Dodatno programabilno grijanje


5


20
Ventilacija kabine s dodatnim programabilnim grijanjem


6


40/60
Sklop ventilatora u kabini, maksimalna brzina


7


40/50
Sklop ventilatora u kabini, minimalna brzina


8


40
Sklop ventilatora u kabini


9


20
Pumpa za pranje stakla


10


15
Zvučna signalizacija


14


7,5
Desno dugo svjetlo


15


7,5
Lijevo dugo svjetlo


18


7,5
Kontrola motora


19


7,5
Kompresor klima uređaja


20


30
Pumpa za pranje farova


21


15
Napajanje pumpe za gorivo


23


30
Elektroventili ABS


30


15
Svjetla za maglu

174

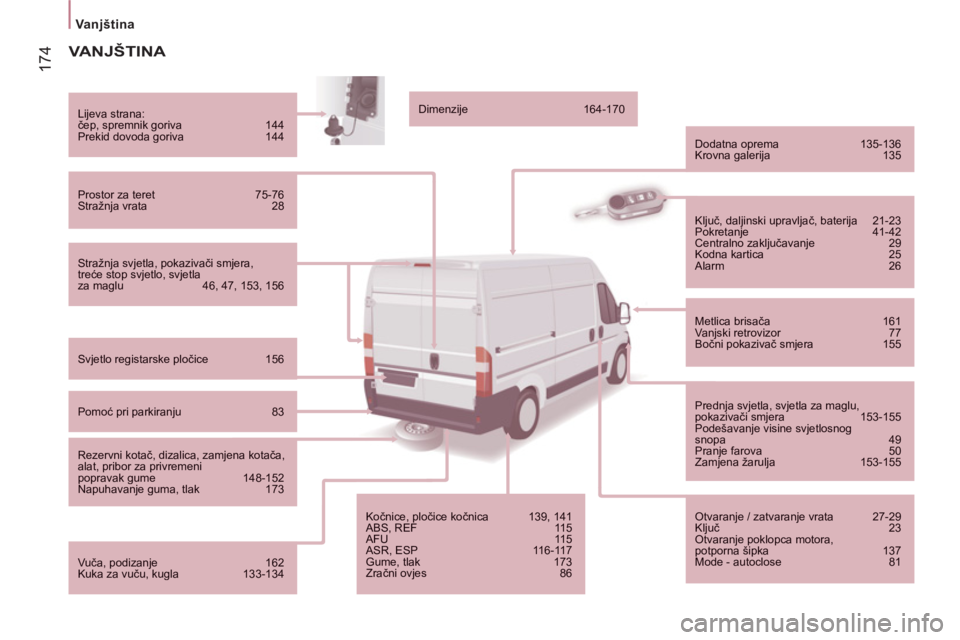

Vanjština




VANJŠTINA

Stražnja svjetla, pokazivači smjera, treće stop svjetlo, svjetlaza maglu 46, 47, 153, 156



Lijeva strana:
čep, spremnik goriva 144
Prekid dovoda goriva 144


Prostor za teret 75-76
Stražnja vrata 28

Svjetlo registarske pločice 156


Pomoć pri parkiranju 83


Rezervni kotač, dizalica, zamjena kotača,alat, pribor za privremenipopravak gume 148-152
Napuhavanje guma, tlak 173


Vuča, podizanje 162
Kuka za vuču, kugla 133-134
Dimenzije 164-170


Dodatna oprema 135-136
Krovna galerija 135
Kočnice, pločice kočnica 139, 141 ABS, REF 115 AFU 11 5 ASR, ESP 116-117Gume, tlak 173Zračni ovjes 86


Ključ, daljinski upravljač, baterija 21-23
Pokretanje 41-42
Centralno zaključavanje 29
Kodna kartica 25 Alarm 26


Metlica brisača 161 Vanjski retrovizor 77
Bočni pokazivač smjera 155

Prednja svjetla, svjetla za maglu,pokazivači smjera 153-155
Podešavanje visine svjetlosnogsnopa 49
Pranje farova 50
Zamjena žarulja 153-155

Otvaranje / zatvaranje vrata 27-29
Ključ 23 Otvaranje poklopca motora,potporna šipka 137
Mode - autoclose 81
