Wymiana bezpiecznika


Bezpieczniki




A (amper)


Przyporządkowanie



54


-
Nieużywany


55


15
Ogrzewanie foteli


56


15
Gniazdo 12 V tylnych pasażerów


57


10
Ogrzewanie dodatkowe z możliwością programowania


58


10
Boczne kierunkowskazy


59


7,5
Zawieszenie pneumatyczne


60


-
Nieużywany


61


-
Nieużywany


62


-
Nieużywany


63


10
Przełącznik programowanego ogrzewania dodatkowego


64


-
Nieużywany


65


30
Dmuchawa ogrzewania dodatkowego z możliwością
programowania
BEZPIECZNIKI W SŁUPKU PO
STRONIE PASAŻERA

- Odpiąć obudowę.

Po zakończeniu wymiany zamknąć
dokładnie pokrywę.

160


Wymiana bezpiecznika


BEZPIECZNIKI W KOMORZE SILNIKA

- Odkręcić nakrętki i pochylić moduł w celu
uzyskania dostępu do bezpieczników.



Bezpieczniki




A (amper)


Przyporządkowanie


1


40
Zasilanie pompy ABS


2


50
Moduł podgrzewania oleju napędowego


3


30
Stycznik blokady kierownicy


4


20
Programowane ogrzewanie dodatkowe


5


20
Wentylacja kabiny z programowanym ogrzewaniem
dodatkowym


6


40

/60
Zespół motowentylatora kabiny prędkość maks.


7


40/50
Zespół motowentylatora kabiny prędkość min.


8


40
Zespół motowentylatora kabiny


9


20
Pompa spryskiwacza szyby


10


15
Sygnał dźwiękowy


14


7,5
Prawe światło drogowe


15


7,5
Lewe światło drogowe


18


7,5
Kontrola silnika


19


7,5
Sprężarka klimatyzacji


20


30
Pompa spryskiwacza reflektorów


21


15
Zasilanie pompy paliwa


23


30
Elektrozawory ABS


30


15
Swiatła przeciwmgielne

161
SZYBKA POMOC
8

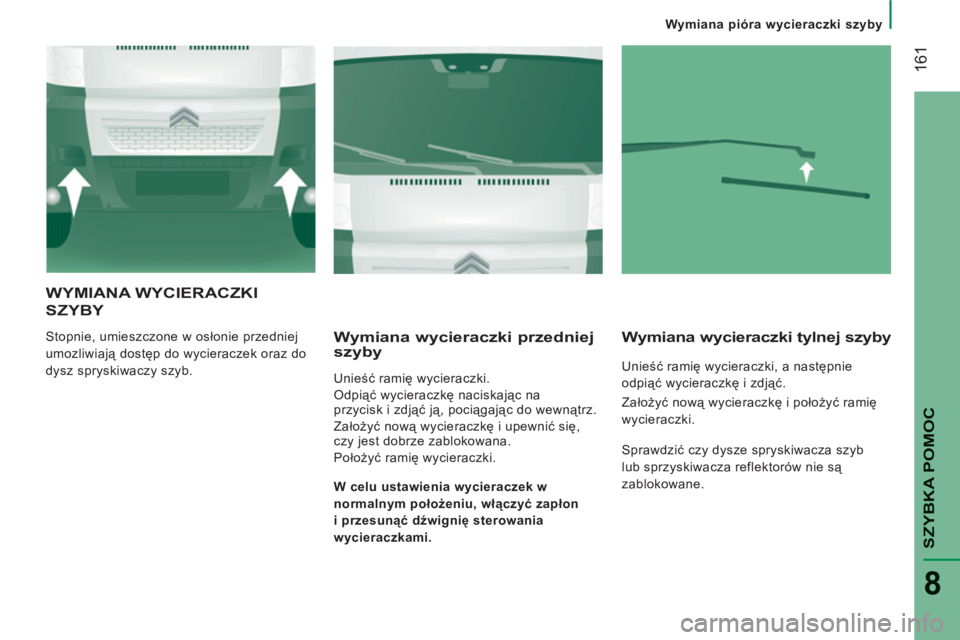

Wymiana pióra wycieraczki szyby
WYMIANA WYCIERACZKI
SZYBY

Stopnie, umieszczone w osłonie przedniej
umozliwiają dostęp do wycieraczek oraz do
dysz spryskiwaczy szyb.
Wymiana wycieraczki przedniejszyby

Unieść ramię wycieraczki.
Odpiąć wycieraczkę naciskając na
przycisk i zdjąć ją, pociągając do wewnątrz.
Założyć nową wycieraczkę i upewnić się,
czy jest dobrze zablokowana.
Położyć ramię wycieraczki.
Wymiana wycieraczki tylnej szyby

Unieść ramię wycieraczki, a następnie
odpiąć wycieraczkę i zdjąć.
Założyć nową wycieraczkę i położyć ramię
wycieraczki.

W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.
Sprawdzić czy dysze spryskiwacza szyb
lub sprzyskiwacza reflektorów nie są
zablokowane.

162


Holowanie pojazdu

HOLOWANIE WŁASNEGO SAMOCHODU

Bez
podnoszenia (cztery koła na ziemi)

Należy zawsze używać drążka holowniczego.
Holowanie pojazdu
zaczepionego od tyłu

Przyczepić drążek holowniczy do sztywnego
zaczepu znajdującego się pod zderzakiem.

Holowanie pojazdu
zaczepionego od przodu
Wyjmowany zaczep holowniczy znajduje się
w skrzynce pod przednim fotelem pasażera.
Wyjąć zaślepkę przy pomocy płaskiego
narzędzia.
Wkręcić zaczep holowniczy do oporu.

Ustawić dźwignię zmiany biegów w położeniu luz.
W innym razie, może to doprowadzić do
uszkodzenia układu hamulcowego oraz
awarię układu wspomagania hamowania w
momencie uruchomienia silnika.
Holowanie uniesionego pojazdu (na 2 kołach)

Zalecamy uniesienie pojazdu przy pomocy
specjalistycznego sprzętu.

Pojazd holowany przy wyłączonym
silniku pozbawiony jest wspomagania
hamulców i układu kierowniczego.

164


Wymiary

165
9
DANE TE
CHNI
CZNE
WYMIARY
Państwa samochód może posiadać 4 długości (L1..) i 3 wysokości (H1..), opisane w tabelach poniżej:



Furgon






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Długość całkowita
4 963
5 413
5 998
6 363

H Wysokość całkowita
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Rozstaw osi
3 000
3 450
4 035

B Zwis przedni

948

C Zwis tylny
1 015
1 380

D Szerokość całkowita (bez lusterek)
2 050

E Rozstaw kół z przodu
1 810

F Rozstaw kół z tyłu
1 790

G Wysokość progu załadunku
od 535 do 565

I Długość podłogi wewnątrz
2 670
3 120
3 705
4 070

J

Maksymalna wewnętrzna wysokość ładunkowa

1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Maksymalna wewnętrzna szerokość
1 870

M Szerokość wewnątrz między wnękami kół
1 422





Objętość (m3)

8


9,5


10


11,5


13


15


15


17
W
ymiary

166





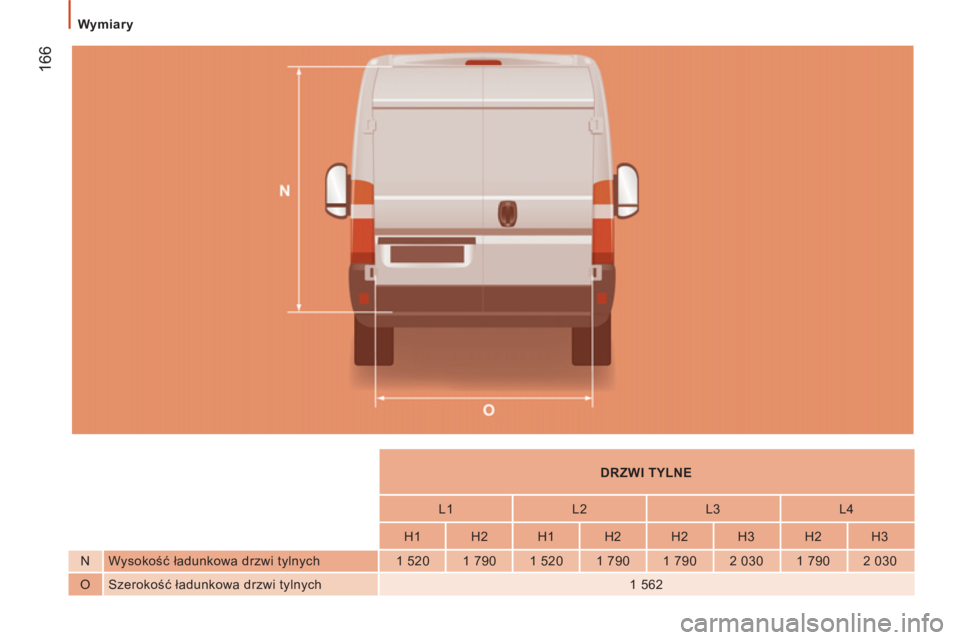

DRZWI TYLNE






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Wysokość ładunkowa drzwi tylnych
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Szerokość ładunkowa drzwi tylnych
1 562

W
ymiary

167
9
DANE TE
CHNI
CZNE





DRZWI BOCZNE






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Wysokość bocznych drzwi przesuwnych
1 485
1 755
1 485
1 755

Q Szerokość bocznych drzwi przesuwnych
1 075
1 250 W
ymiary

168


Wymiary
