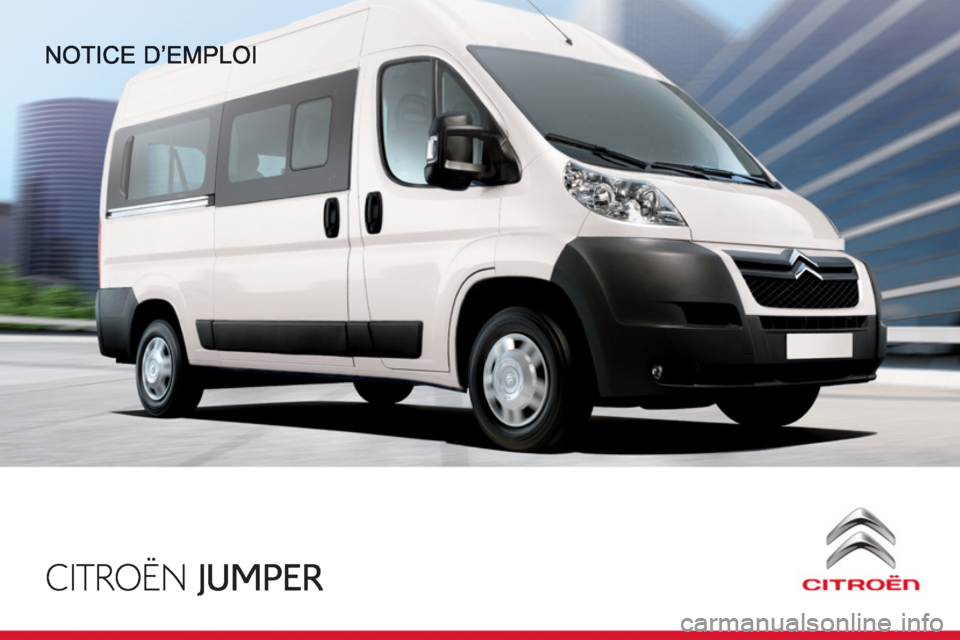

CITROEN JUMPER 2014 Notices Demploi (in French)
Manufacturer: CITROEN, Model Year: 2014, Model line: JUMPER, Model: CITROEN JUMPER 2014Pages: 186, PDF Size: 4.79 MB
Page 1 of 186
Page 2 of 186

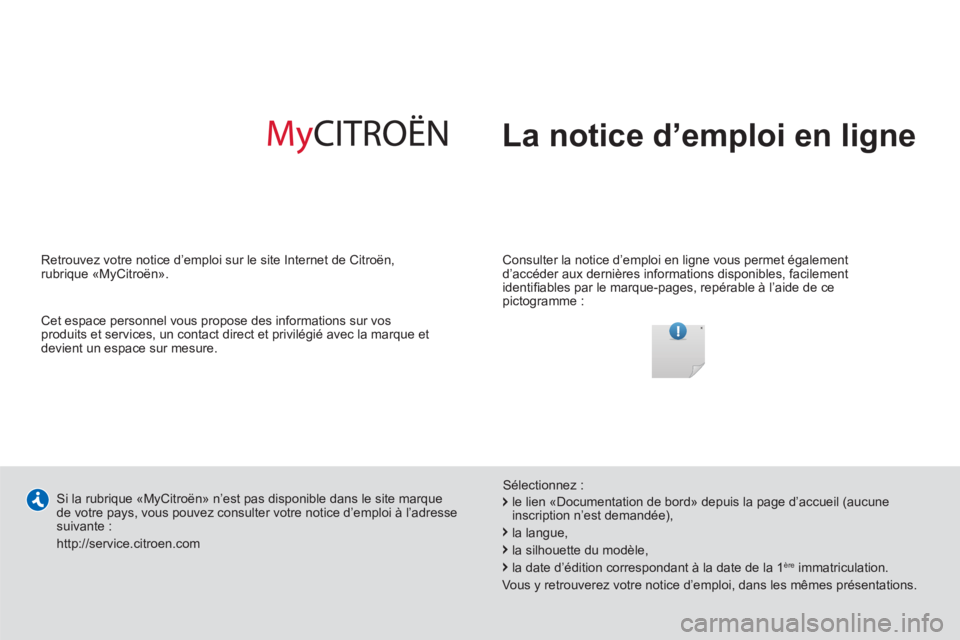

La notice d’emploi en ligne
Consulter la notice d’emploi en ligne vous permet également
d’accéder aux dernières informations disponibles, facilement
identifi ables par le marque-pages, repérable à l’aide de ce
pictogramme :
Si la rubrique «MyCitroën» n’est pas disponible dans le site marque
de votre pays, vous pouvez consulter votre notice d’emploi à l’adresse
suivante :
http://service.citroen.com
Sélectionnez :
Retrouvez votre notice d’emploi sur le site Internet de Citroën,
rubrique «MyCitroën».
le lien «Documentation de bord» depuis la page d’accueil (aucune
inscription n’est demandée),
la langue,
la silhouette du modèle,
la date d’édition correspondant à la date de la 1
ère
immatriculation.
Vous y retrouverez votre notice d’emploi, dans les mêmes présentations.
Cet espace personnel vous propose des informations sur vos
produits et services, un contact direct et privilégié avec la marque et
devient un espace sur mesure.
Page 3 of 186

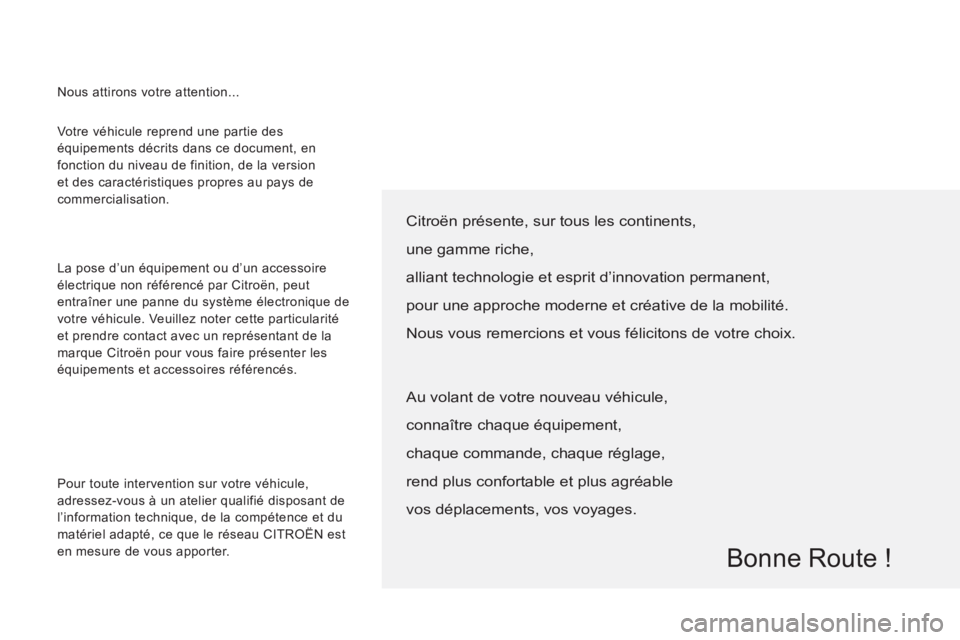

Votre véhicule reprend une partie des
équipements décrits dans ce document, en
fonction du niveau de finition, de la version
et des caractéristiques propres au pays de
commercialisation.
La pose d
’un équipement ou d’un accessoire
électrique non référencé par Citroën, peut
entraîner une panne du système électronique de
votre véhicule. Veuillez noter cette particularité
et prendre contact avec un représentant de la
marque Citroën pour vous faire présenter les
équipements et accessoires référencés.
Citroën présente, sur tous les continents,
une gamme riche,
alliant technologie et esprit d’innovation permanent,
pour une approche moderne et créative de la mobilité.
Nous vous remercions et vous félicitons de votre choix.
Bonne Route !
Nous attirons votre attention...
Au volant de votre nouveau véhicule,
connaître chaque équipement,
chaque commande, chaque réglage,
rend plus confortable et plus agréable
vos déplacements, vos voyages.
Pour toute intervention sur votre véhicule,
adressez-vous à un atelier qualifié disposant de
l’information technique, de la compétence et du
matériel adapté, ce que le réseau CITROËN est
en mesure de vous apporter.
Page 4 of 186
2

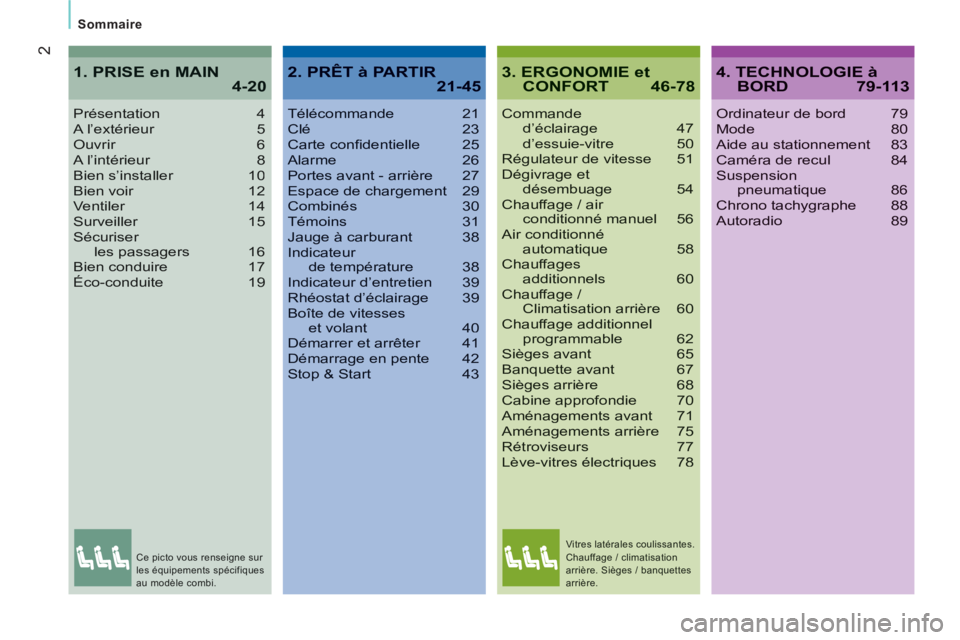

Sommaire
3. ERGONOMIE et CONFORT 46-78
Commanded’éclairage 47d’essuie-vitre 50Régulateur de vitesse 51Dégivrage et désembuage 54Chauffage / air conditionné manuel 56Air conditionnéautomatique 58Chauffagesadditionnels 60Chauffage / Climatisation arrière 60Chauffage additionnelprogrammable 62Sièges avant 65Banquette avant 67Sièges arrière 68Cabine approfondie 70Aménagements avant 71Aménagements arrière 75Rétroviseurs 77Lève-vitres électriques 78
Présentation4A l’extérieur 5Ouvrir 6A l’intérieur 8Bien s’installer 10Bien voir 12Ventiler 14Surveiller 15Sécuriser les passagers 16Bien conduire 17Éco-conduite 19
1. PRISE en MAIN4-204. TECHNOLOGIE à BORD 79-113
Ordinateur de bord 79Mode 80Aide au stationnement 83Caméra de recul 84Suspensionpneumatique 86Chrono tachygraphe 88Autoradio 89
2. PRÊT à PARTIR21-45
Télécommande 21Clé 23Carte confi dentielle 25Alarme 26Portes avant - arrière 27Espace de chargement 29Combinés 30Témoins 31Jauge à carburant 38Indicateur de température 38Indicateur d’entretien 39Rhéostat d’éclairage 39Boîte de vitesseset volant 40Démarrer et arrêter 41Démarrage en pente 42Stop & Start 43
Ce picto vous renseigne sur les équipements spécifiquesau modèle combi.
Vitres latérales coulissantes.Chauffage / climatisationarrière. Sièges / banquettesarrière.
Page 5 of 186
3
SOMMAIRE

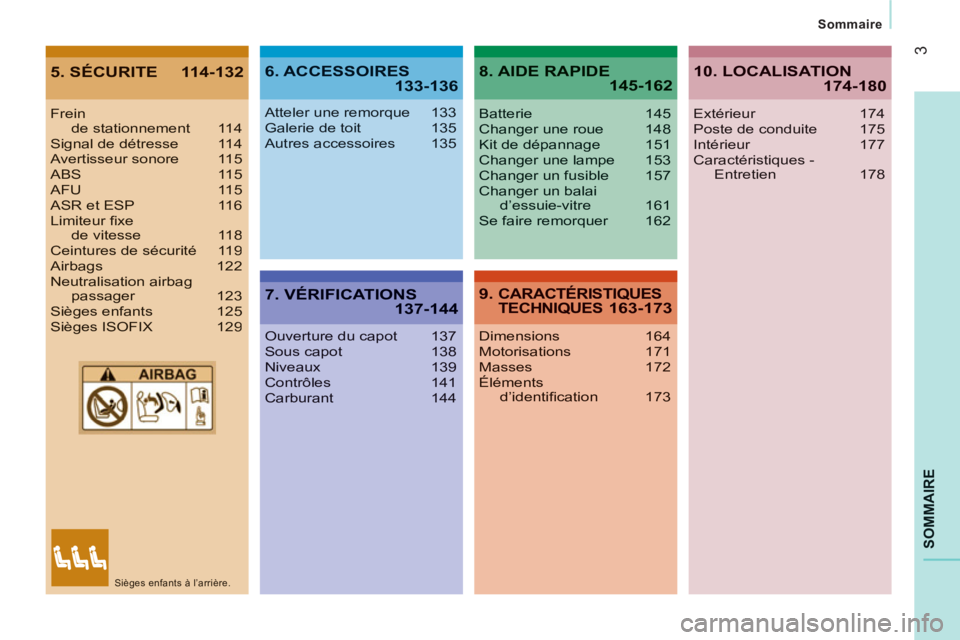

Sommaire
5. SÉCURITE 114-1326. ACCESSOIRES133-136
7. VÉRIFICATIONS 137-144
8. AIDE RAPIDE145-162
9. CARACTÉRISTIQUES TECHNIQUES 163-173
Frein de stationnement 114Signal de détresse 114Avertisseur sonore 115ABS 115AFU 115ASR et ESP 116Limiteur fi xe de vitesse 118Ceintures de sécurité 119Airbags 122Neutralisation airbag passager 123Sièges enfants 125Sièges ISOFIX 129
Atteler une remorque 133Galerie de toit 135Autres accessoires 135
Ouverture du capot 137Sous capot 138Niveaux 139Contrôles 141Carburant 144
Batterie 145Changer une roue 148Kit de dépannage 151Changer une lampe 153Changer un fusible 157Changer un balai d’essuie-vitre 161Se faire remorquer 162
Dimensions 164Motorisations 171Masses 172Élémentsd’identifi cation 173
10. LOCALISATION 174-180
Extérieur 174Poste de conduite 175Intérieur 177Caractéristiques -Entretien 178
Sièges enfants à l’arrière.
Page 6 of 186
4

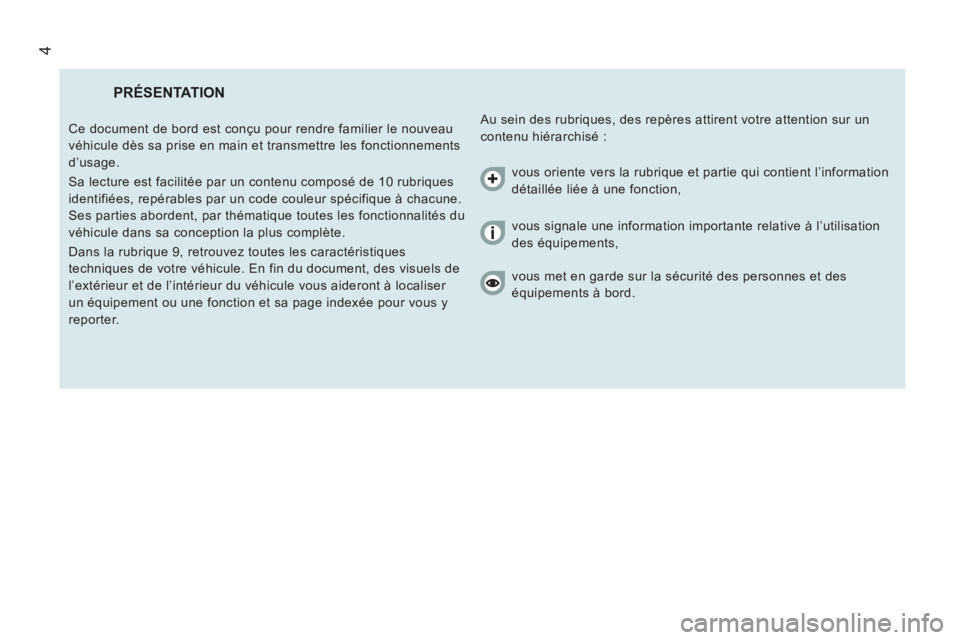

PRÉSENTATION
Au sein des rubriques, des repères attirent votre attention sur un
contenu hiérarchisé : Ce document de bord est conçu pour rendre familier le nouveau
véhicule dès sa prise en main et transmettre les fonctionnements
d’usage.
Sa lecture est facilitée par un contenu composé de 10 rubriques
identifiées, repérables par un code couleur spécifique à chacune.
Ses parties abordent, par thématique toutes les fonctionnalités du
véhicule dans sa conception la plus complète.
Dans la rubrique 9, retrouvez toutes les caractéristiques
techniques de votre véhicule. En fin du document, des visuels de
l’extérieur et de l’intérieur du véhicule vous aideront à localiser
un équipement ou une fonction et sa page indexée pour vous y
reporter. vous oriente vers la rubrique et partie qui contient l’information
détaillée liée à une fonction,
vous signale une information importante relative à l’utilisation
des équipements,
vous met en garde sur la sécurité des personnes et des
équipements à bord.
Page 7 of 186
4
34
2
1
PRISE EN MAIN
5
Prise en main
Caméra de recul
Cet équipement s’active automatiquement
au passage de la marche arrière, avec un
retour visuel sur l’écran situé à la place du
rétroviseur intérieur.
84
83
48
À L’EXTÉRIEUR
Éclairage d’accompagnement «follow
me home»
Après avoir coupé le contact, lorsque
vous quittez votre véhicule, les feux avant
restent allumés pendant une courte durée.
Ouverture à 180° des portes arrière
Une fois le véhicule déverrouillé, les
portes arrière peuvent s’ouvrir à 180° pour
faciliter les opérations de déchargement/
chargement.
Aide au stationnement arrière
Cet équipement vous avertit en cas de
détection d’obstacle situé derrière le
véhicule lors du passage de la marche
arrière.
28
Page 8 of 186
222
6
Prise en main

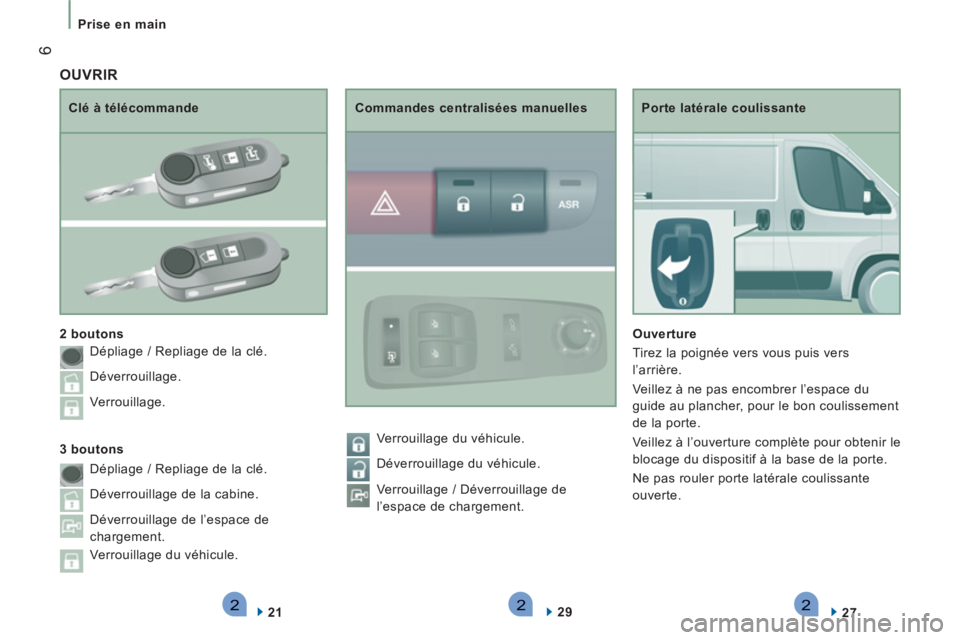

Porte latérale coulissante
Ouverture
Tirez la poignée vers vous puis vers
l’arrière.
Veillez à ne pas encombrer l’espace du
guide au plancher, pour le bon coulissement
de la porte.
Veillez à l’ouverture complète pour obtenir le
blocage du dispositif à la base de la porte.
Ne pas rouler porte latérale coulissante
ouverte.
27
Clé à télécommande
2 boutons
21
Commandes centralisées manuelles
29
OUVRIR
3 boutons Dépliage / Repliage de la clé.
Déverrouillage.
Verrouillage.
Dépliage / Repliage de la clé.
Déverrouillage de la cabine.
Déverrouillage de l’espace de
chargement.
Verrouillage du véhicule. Verrouillage du véhicule.
Déverrouillage du véhicule.
Verrouillage / Déverrouillage de
l’espace de chargement.
Page 9 of 186
2271
PRISE EN MAIN
7
Prise en main

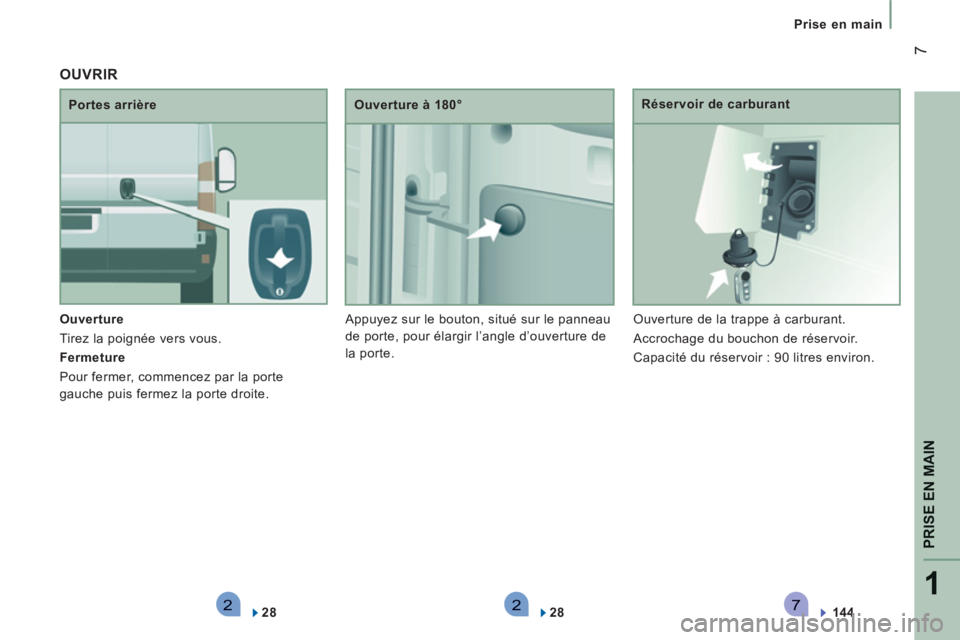

Ouverture
Tirez la poignée vers vous.
Fermeture
Pour fermer, commencez par la porte
gauche puis fermez la porte droite.
Portes arrière
Ouverture à 180°
Appuyez sur le bouton, situé sur le panneau
de porte, pour élargir l’angle d’ouverture de
la porte.
Réservoir de carburant
Ouverture de la trappe à carburant.
Accrochage du bouchon de réservoir.
Capacité du réservoir : 90 litres environ.
28
OUVRIR
28
144
Page 10 of 186
8
Prise en main

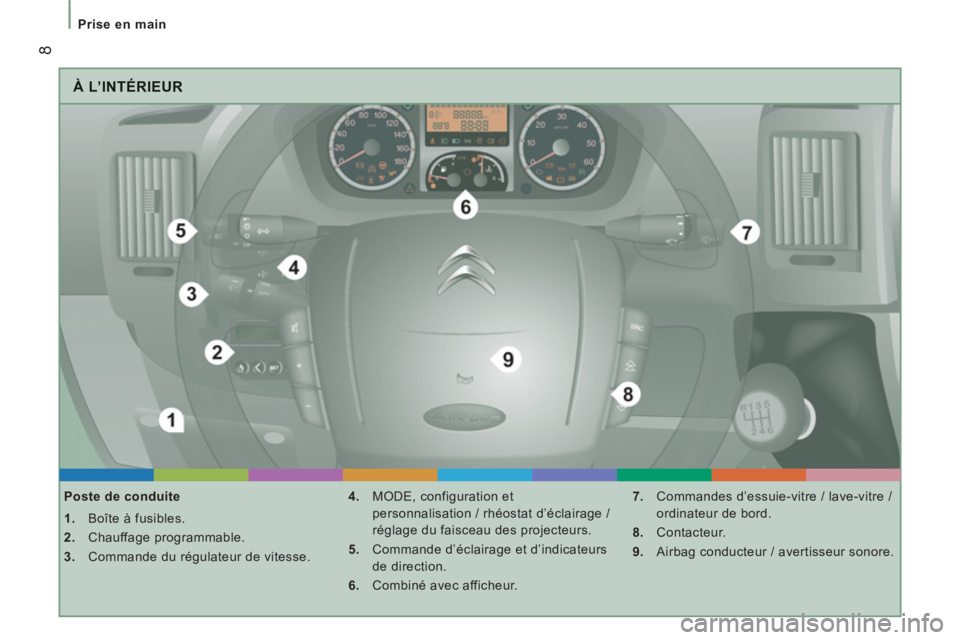

À L’INTÉRIEUR
Poste de conduite
1.
Boîte à fusibles.
2.
Chauffage programmable.
3.
Commande du régulateur de vitesse.
4.
MODE, configuration et
personnalisation / rhéostat d’éclairage /
réglage du faisceau des projecteurs.
5.
Commande d’éclairage et d’indicateurs
de direction.
6.
Combiné avec afficheur.
7.
Commandes d’essuie-vitre / lave-vitre /
ordinateur de bord.
8.
Contacteur.
9.
Airbag conducteur / avertisseur sonore.
