CITROEN JUMPER 2014 InstruksjonsbØker (in Norwegian)

Instruksjonsbok online


Konsultasjon av instruksjonsboken online gir deg også
muligheten til å få tilgang til de seneste tilgjengelige
informasjonene, som er lette å fi nne ved hjelp av sidemerking
og dette pictogrammet:

Hvis arkfanen "MyCitroën" ikke er tilgjengelig på internettsiden i
landet hvor du bor, kan du konsultere din instruksjonsbok på følgende
adresse:
http://service.citroen.com
Velg:
Finn din instruksjonsbok på internettsiden til CITROËN, arkfane
"MyCitroën".


linken til "Kjøretøydokumentasjon" på startsiden (det kreves ingen
påmelding),
språk,
modellversjon,
utgaveperioden som korresponderer med 1. gangs registreringsdato.
Her vil du fi nne instruksjonsboken din.


Dette personlige området gir deg opplysninger om våre produkter
og tjenester, en direkte og priviligert kontakt med merket, blir et
skreddersydd område.

Din bil har en del av utstyrene som er beskrevet i
dette dokumentet i forhold til utstyrsnivå, versjon
og karakteristikkene som gjelder for landet hvor
bilen selges.
Montering av elektrisk utstyr eller et tilbehør som
ikke er foreskrevet av CITROËN, kan medføre
en feil på det elektroniske systemet i bilen
din. Vennligst husk dette, og ta kontakt med
en representant for merket CITROËN hvis du
ønsker nærmere opplysninger om utvalget av
utstyr og tilbehør.
CITROËN er tilstede på alle kontinenter,
med et bredt
modellutvalg, som forener teknologi og en kontinuerlig innovasjonsans,
for en moderne og kreativ tilnærming til mobilitet.
Vi takker deg og gratulerer deg med valget.


God tur!

Vi gjør deg oppmerksom på følgende...

Bak rattet i din nye bil,
er kunnskap om hvert utstyr,
hver betjening, hver innstilling,
med på å gjøre kjøringen mer komfortabel
og behagelig.




For ethvert arbeid som skal utføres på bilen,
kontakt et kvalifisert verksted som har tilpasset
teknisk informasjon, kompetanse og utstyr,
noe du er garantert å finne hos CITROËN-
forhandlernett.

2

Innholdsfortegnelse
3. ERGONOMI ogKOMFORT 46-78
Betjening av lys 47Vindusvisker 50Hastighetsregulator 51Avising og avdugging 54Varme / manueltklimaanlegg 56Automatisk klimaanlegg 58Ekstra varmeanlegg 60Varme / Klimaanlegg bak6k0Ekstra programmerbartvarmeanlegg 62Forseter 65Dobbelt forsete 67Bakseter 68Dyp kabin 70Innredning foran 71Innredning bak 75Speil 77El-vindusheiser 78
Presentasjon4Utvendig5Åpne 6Innvendig8Sitte riktig 10Sikt 12Ventilasjon 14Kontroll 15Sikkerhet for passasjerene 16Kjøring 17Økonomisk og miljøvennlig kjøring 19
1.OVERSIKT OVER BILEN4-204. TEKNOLOGIOMBORD 79-113
Kjørecomputer 79Mode 80Ryggevarsler 83Ryggekamera 84Luftfjæring 86Fartsskriver 88Bilradio 89
2. KLAR TIL Å KJØRE 21-45
Fjernbetjening 21Nøkkel 23Personlig kodekort 25Alarm 26For- og bakdører 27Lasterom 29Instrumentpaneler 30Kontrollamper 31Drivstoffmåler 38Temperaturindikator 38Vedlikeholdsindikator 39Styrkeregulering av instrumentbordbelysning39Girkasse og ratt 40Start og stopp 41Bakkestartfunksjon 42Stop & Start 43


Dette symbolet gir
informasjon om utstyr
som er spesielt for
kombimodellen. Vinduer på sidene som
kan skyves åpne. Varme /
klimaanlegg bak. Seter /
benkesete bak.

3
INNHOL
D

Innholdsfortegnelse
5. SIKKERHET 114-1326. TILBEHØR 133-136
7. KONTROLLER137-144
8. SMÅREPARASJONER 145-162
9. TEKNISKE SPESIFIKASJONER163-173R
Parkeringbrems 114Nødlys 114Horn 115ABS 115EVA 115(ASR) og (ESP) 116Hastighetsbegrenser med fast fart 118Sikkerhetsseler 119Kollisjonsputer 122Nøytralisering av kollisjonspute passasjer12r3Barneseter 125ISOFIX-seter 129
Kjøring med tilhenger 133Ta kgrind 135Annet tilbehør 135
Åpne panseret 137Motorrommet 138Nivåer 139Kontroller 141Drivstoff 144
Batteri 145Hjulskift 148Dekkreparasjonssett 151Skifte en lyspære 153Skifte sikring 157Skifte vindusviskerblader 161Tauing 162
Dimensjoner 164Motorer 171Vekt 172Identifi kasjonselementer17r3
10. LOKALISERING174-180
Utvendig 174Førerplass 175Innvendig 177Spesifi kasjoner - Vedlikehold 178

Barneseter bak.

4
PRESENTASJON

Innenfor hver rubrikk er det merker som angir et hierarkisk innhold:
Denne boken har som funksjon å gjøre deg umiddelbart kjent med
din nye bil og dens viktigste funksjoner.
Instruksjonsboken består av 10 identifiserte rubrikker som hver
og én er merket med en egen fargekode. Her tas opp alle bilens
funksjoner, etter tema.
I rubrikk 9 finner du en oversikt over alle bilens tekniske
spesifikasjoner. Helt bakerst i boken finner du bilder som viser
utsiden og innsiden av bilen, og som dermed er til hjelp dersom
du trenger å lokalisere et utstyr eller en funksjon. Den siden du
finner den tilsvarende beskrivelsen på, står da oppført. viser til den rubrikken som inneholder detaljert informasjon
knyttet til en funksjon,
varsler om viktig informasjon knyttet til bruk av diverse utstyr,
gir advarsler når det gjelder sikkerhet for personer og utstyr i
bilen.

4
34
2
1
OVERSIKT OVER BILE
N
5
Oversikt over bilen

Ryggekamera
Dette systemet aktiveres automatisk når
bilen settes i revers. Situasjonen bak bilen
vises i displayet som befinner seg på
plassen til det innvendige speilet.

84


83

48



UTVENDIG


Følgelys "follow me home"
Etter at du har slått av tenningen og forlatt
bilen, fortsetter frontlyktene å lyse i en kort
stund.
180° åpning av bakdørene
Når bilen er låst opp kan bakdørene åpnes
i 180° for å gjøre inn-/utlasting enklere.

Ryggevarsler
Dette utstyret varsler deg dersom det
detekteres en hindring bak bilen når den
settes i revers.
28

222
6


Oversikt over bilen

Skyvedør på siden

Åpning
Trekk håndtaket mot deg og bakover.
Påse at ingenting hindrer dørens bevegelse
i glideskinnen på gulvet.
Døren må være helt åpen for at
blokkeringssystemet nederst skal aktiveres.
Kjør aldri med åpen skyvedør.

27


Nøkkel med fjernkontroll

2 knapper

21

Manuelle sentrale betjeninger

29

ÅPNE


3 knapper Folde ut / inn nøkkelen.
Låse opp.
Låse.
Folde ut / inn nøkkelen.
Låse opp førerhuset.
Låse opp lasterommet.
Låse bilen. Låse bilen.
Låse opp bilen.
Låse / Låse opp lasterommet.

2271
OVERSIKT OVER BILE
N
7

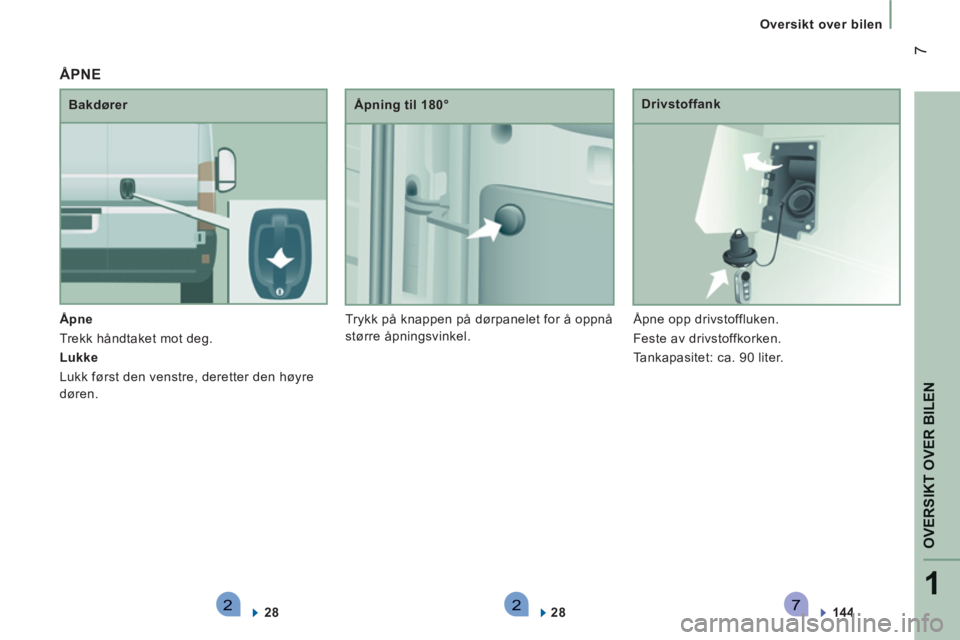

Oversikt over bilen

Åpne
Trekk håndtaket mot deg.

Lukke
Lukk først den venstre, deretter den høyre
døren.
Bakdører
Åpning til 180°
Trykk på knappen på dørpanelet for å oppnå
større åpningsvinkel.
Drivstoffank
Åpne opp drivstoffluken.
Feste av drivstoffkorken.
Tankapasitet: ca. 90 liter.

28

ÅPNE


28

144

8


Oversikt over bilen

INNVENDIG


Førerplass


1.
Sikringsboks.

2.
Programmerbart varmeanlegg.

3.
Betjening av hastighetsregulator.
4.
MODE, konfigurasjon og personlige
innstillinger / styrkeregulering av
instrumentbordbelysningen / regulering
av frontlyktenes høyde.

5.
Lys og blinklys.

6.
Instrumentbord med display.
7.
Betjening for vindusviskere /
vindusspylere / kjørecomputer.

8.
Tenningslås.

9.
Kollisjonspute fører / horn.
