CITROEN JUMPER 2014 Kezelési útmutató (in Hungarian)

1
ISMERKEDÉS A GÉPKOCSIVAL
9
Áttekintés

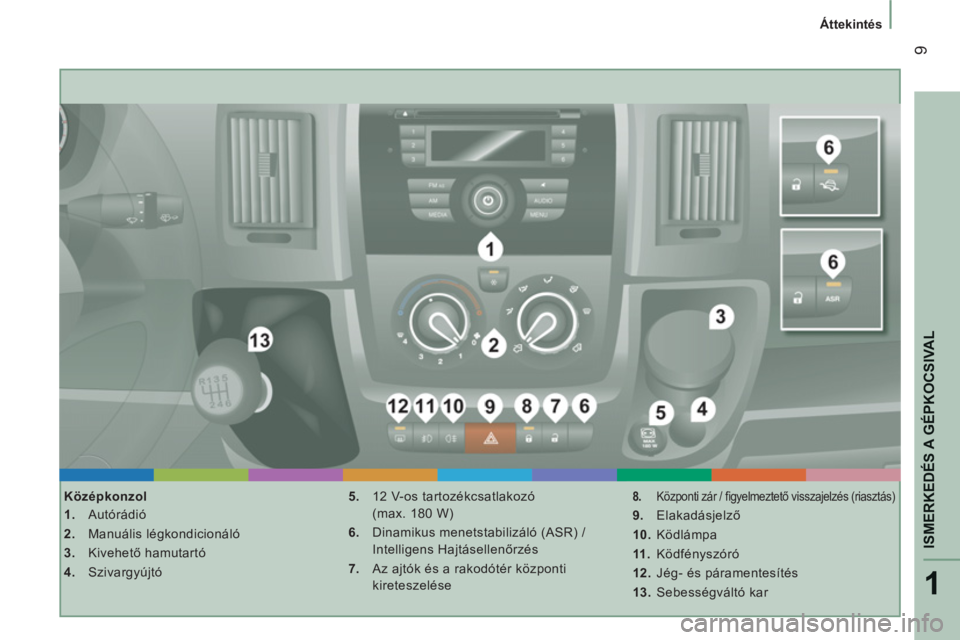

Középkonzol


1.
Autórádió

2.
Manuális légkondicionáló

3.
Kivehető hamutartó

4.
Szivargyújtó
5.
12 V-os tartozékcsatlakozó
(max. 180 W)

6.
Dinamikus menetstabilizáló (ASR) /
Intelligens Hajtásellenőrzés

7.
Az ajtók és a rakodótér központi
kireteszelése

8.
Központi zár / fi gyelmeztető visszajelzés (riasztás)


9.
Elakadásjelző

10.
Ködlámpa

11 .
Ködfényszóró

12.
Jég- és páramentesítés

13.
Sebességváltó kar

3
10
Áttekintés

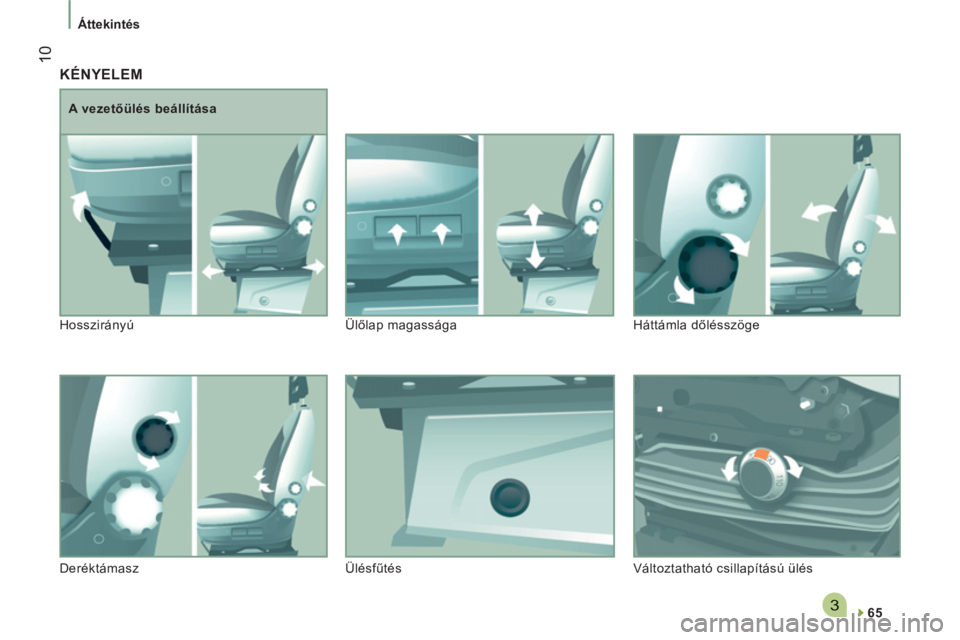

KÉNYELEM

65


A vezetőülés beállítása
Hosszirányú Ülőlap magassága Háttámla dőlésszöge
Deréktámasz Ülésfűtés Változtatható csillapítású ülés

523
5
1
ISMERKEDÉS A GÉPKOCSIVAL
11
Áttekintés

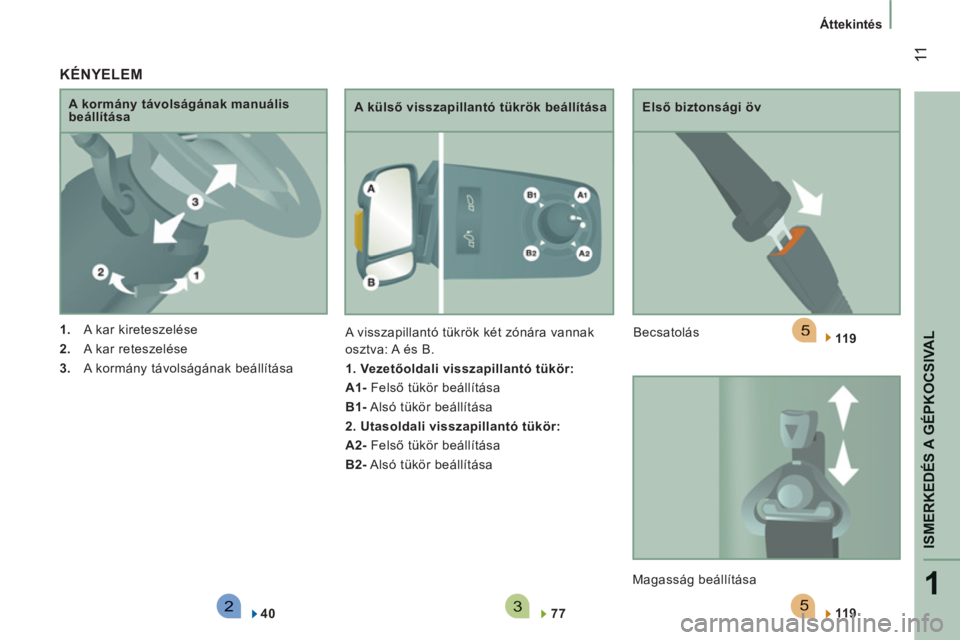

KÉNYELEM


1.
A kar kireteszelése

2.
A kar reteszelése

3.
A kormány távolságának beállítása
A kormány távolságának manuális
beállítása
A külső visszapillantó tükrök beállítása
A visszapillantó tükrök két zónára vannak
osztva: A és B.

1. Vezetőoldali visszapillantó tükör:

A1-
Felső tükör beállítása

B1-
Alsó tükör beállítása

2. Utasoldali visszapillantó tükör:

A2-
Felső tükör beállítása

B2-
Alsó tükör beállítása

40

77

Első biztonsági öv
Becsatolás
Magasság beállítása

11 9


11 9

33
12
Áttekintés

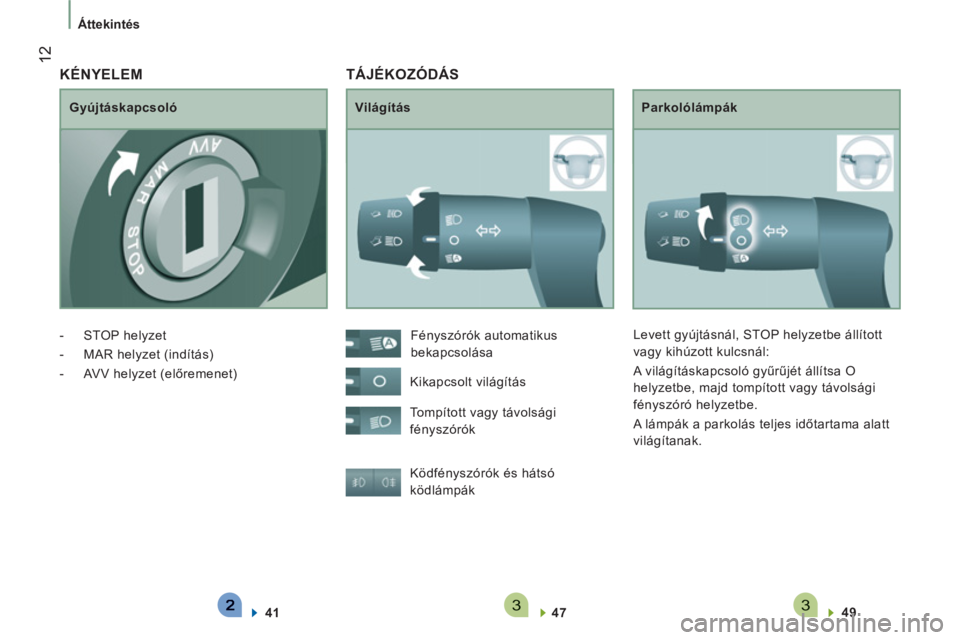

TÁJÉKOZÓDÁS


Világítás
Parkolólámpák
Ködfényszórók és hátsó
ködlámpák

47

49

Fényszórók automatikus
bekapcsolása
Kikapcsolt világítás
Tompított vagy távolsági
fényszórók Levett gyújtásnál, STOP helyzetbe állított
vagy kihúzott kulcsnál:
A világításkapcsoló gyűrűjét állítsa O
helyzetbe, majd tompított vagy távolsági
fényszóró helyzetbe.
A lámpák a parkolás teljes időtartama alatt
világítanak.
KÉNYELEM

Gyújtáskapcsoló


- STOP helyzet

- MAR helyzet (indítás)

- AVV helyzet (előremenet)

41

3331
ISMERKEDÉS A GÉPKOCSIVAL
13
Áttekintés

50



Első ablakmosó
Húzza a kapcsolót maga felé: az
ablakmosással egy időben az ablaktörlő is
bekapcsol.

TÁJÉKOZÓDÁS


78

Ablakemelő-kapcsolók


A.
Vezetőoldali elektromos ablakemelő
kapcsolója

B.
Utasoldali elektromos ablakemelő
kapcsolója
Az ablakemelők elektromos funkciói a
gyújtás levételét követően egy perccel
kikapcsolnak.

50

Első ablaktörlő


A.
Leállítás

B.
Szakaszos (4 sebesség)

C.
Lassú folyamatos

D.
Gyors folyamatos

E.
Egyszeri törlés

14
Áttekintés

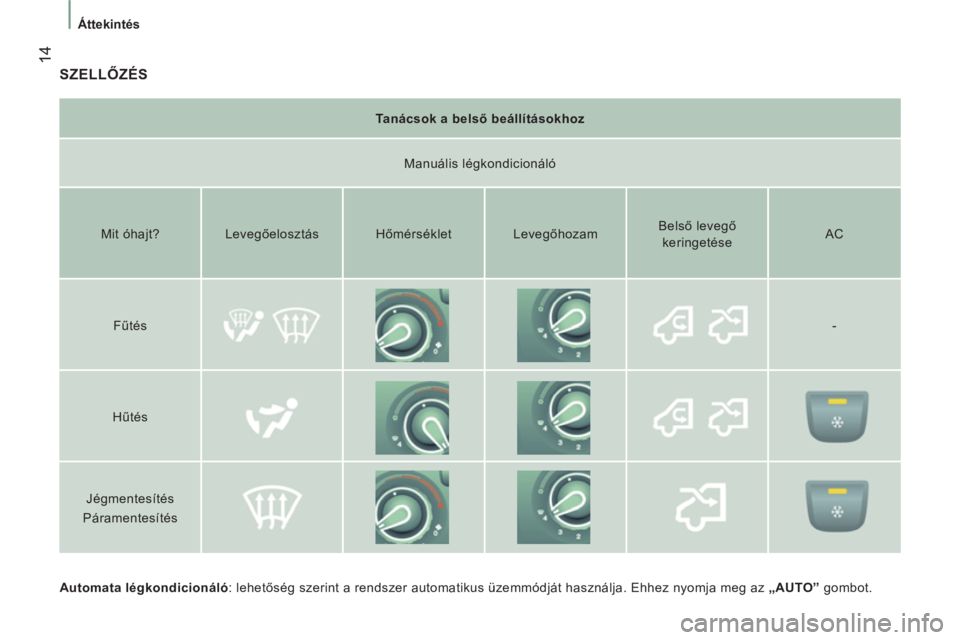

SZELLŐZÉS


Automata légkondicionáló
: lehetőség szerint a rendszer automatikus üzemmódját használja. Ehhez nyomja meg az „ AUTO”
gombot.

Tanácsok a belső beállításokhoz

Manuális légkondicionáló

Mit óhajt?
Levegőelosztás
Hőmérséklet
Levegőhozam
Belső levegő
keringetése AC

Fűtés
-

Hűtés


Jégmentesítés
Páramentesítés

221
ISMERKEDÉS A GÉPKOCSIVAL
15
Áttekintés

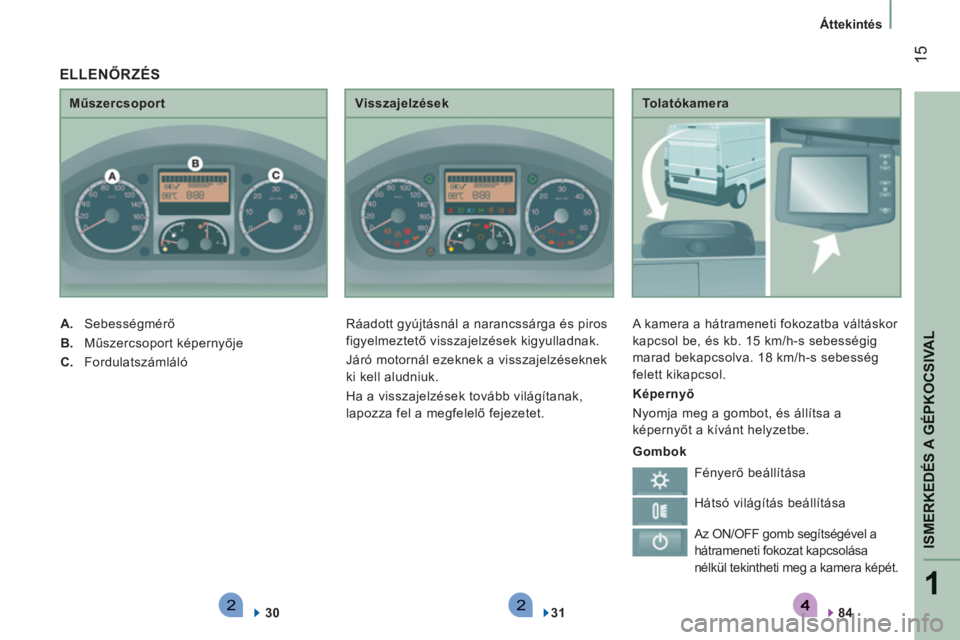

Tolatókamera
A kamera a hátrameneti fokozatba váltáskor
kapcsol be, és kb. 15 km/h-s sebességig
marad bekapcsolva. 18 km/h-s sebesség
felett kikapcsol.

Képernyő
Nyomja meg a gombot, és állítsa a
képernyőt a kívánt helyzetbe.

84



Műszercsoport


A.
Sebességmérő

B.
Műszercsoport képernyője

C.
Fordulatszámláló

30

Visszajelzések
Ráadott gyújtásnál a narancssárga és piros
figyelmeztető visszajelzések kigyulladnak.
Járó motornál ezeknek a visszajelzéseknek
ki kell aludniuk.
Ha a visszajelzések tovább világítanak,
lapozza fel a megfelelő fejezetet.

31


ELLENŐRZÉS


Gombok
Fényerő beállítása
Hátsó világítás beállítása
Az ON/OFF gomb segítségével a
hátrameneti fokozat kapcsolása
nélkül tekintheti meg a kamera képét.

542
16
Áttekintés

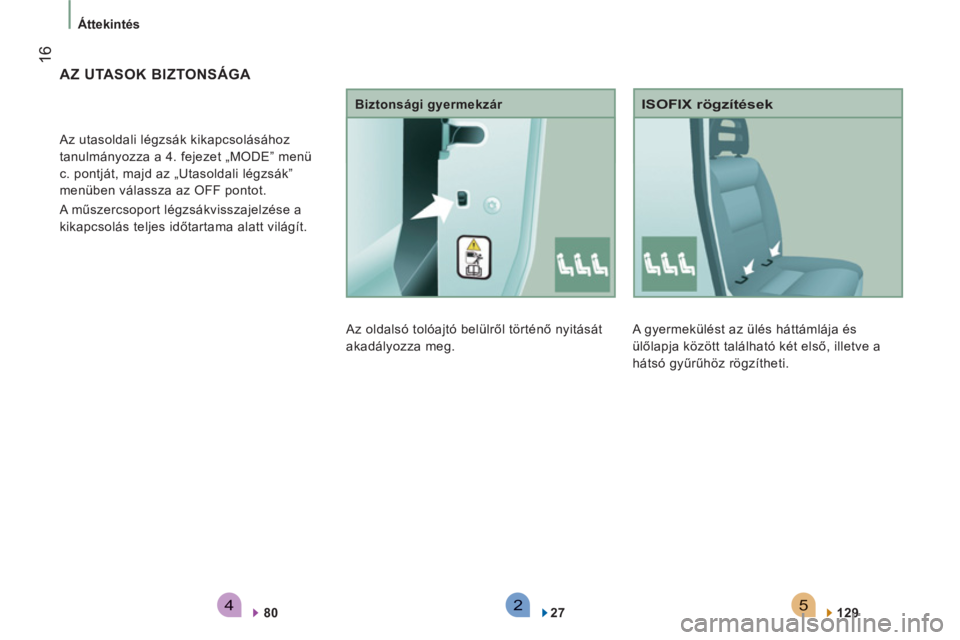

A gyermekülést az ülés háttámlája és
ülőlapja között található két első, illetve a
hátsó gyűrűhöz rögzítheti.


ISOFIX rögzítések


129




AZ UTASOK BIZTONSÁGA



Az utasoldali légzsák kikapcsolásához
tanulmányozza a 4. fejezet „MODE” menü
c. pontját, majd az „Utasoldali légzsák”
menüben válassza az OFF pontot.
A műszercsoport légzsákvisszajelzése a
kikapcsolás teljes időtartama alatt világít.

80
Az oldalsó tolóajtó belülről történő nyitását
akadályozza meg.
Biztonsági gyermekzár

27

4321
ISMERKEDÉS A GÉPKOCSIVAL
17
Áttekintés

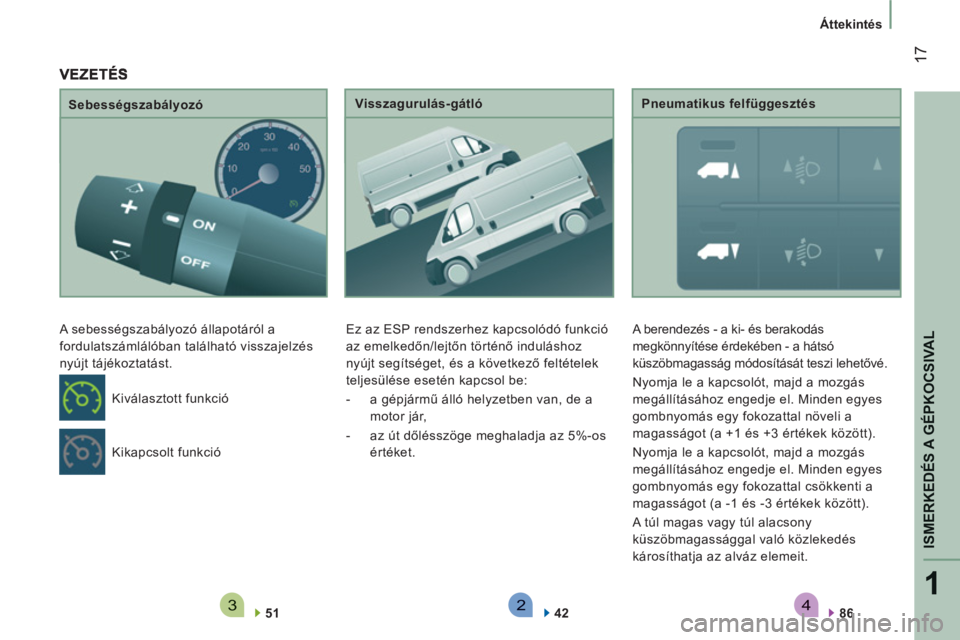

Sebességszabályozó
A sebességszabályozó állapotáról a
fordulatszámlálóban található visszajelzés
nyújt tájékoztatást.

51

Visszagurulás-gátló
Ez az ESP rendszerhez kapcsolódó funkció
az emelkedőn/lejtőn történő induláshoz
nyújt segítséget, és a következő feltételek
teljesülése esetén kapcsol be:


- a gépjármű álló helyzetben van, de a
motor jár,

- az út dőlésszöge meghaladja az 5%-os
értéket.

42

Pneumatikus felfüggesztés
A berendezés - a ki- és berakodás
megkönnyítése érdekében - a hátsó
küszöbmagasság módosítását teszi lehetővé.
Nyomja le a kapcsolót, majd a mozgás
megállításához engedje el. Minden egyes
gombnyomás egy fokozattal növeli a
magasságot (a +1 és +3 értékek között).
Nyomja le a kapcsolót, majd a mozgás
megállításához engedje el. Minden egyes
gombnyomás egy fokozattal csökkenti a
magasságot (a -1 és -3 értékek között).
A túl magas vagy túl alacsony
küszöbmagassággal való közlekedés
károsíthatja az alváz elemeit.

86

Kikapcsolt funkció Kiválasztott funkció

222
18
Áttekintés

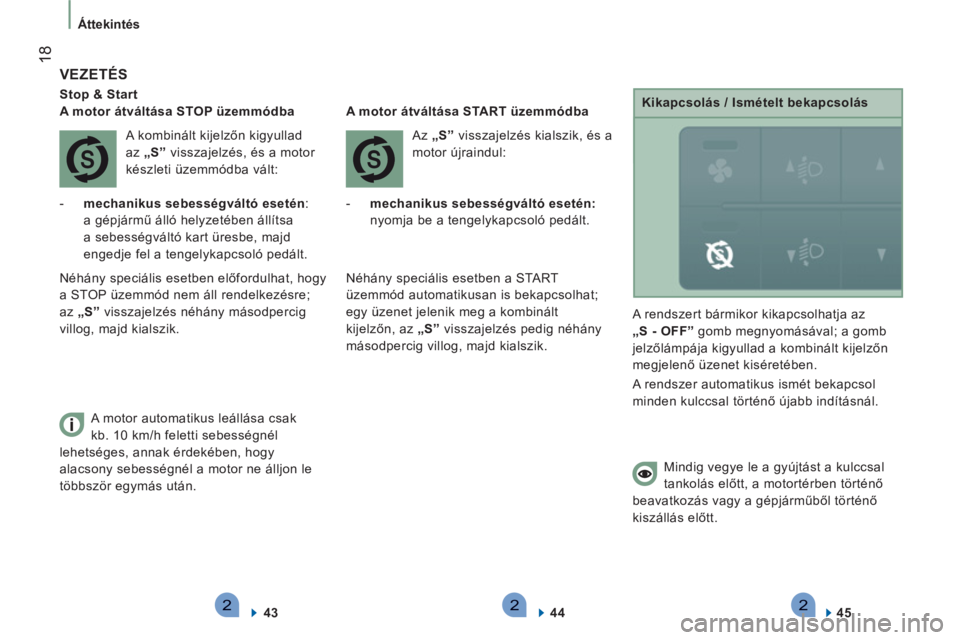

VEZETÉS


Stop & Start


A motor átváltása STOP üzemmódba
A kombinált kijelzőn kigyullad
az „S”
visszajelzés, és a motor
készleti üzemmódba vált:


- mechanikus sebességváltó esetén
:
a gépjármű álló helyzetében állítsa
a sebességváltó kart üresbe, majd
engedje fel a tengelykapcsoló pedált.

A motor automatikus leállása csak
kb. 10 km/h feletti sebességnél
lehetséges, annak érdekében, hogy
alacsony sebességnél a motor ne álljon le
többször egymás után.

43 Az „S”
visszajelzés kialszik, és a
motor újraindul:

A motor átváltása START üzemmódba


- mechanikus sebességváltó esetén:
nyomja be a tengelykapcsoló pedált.

Néhány speciális esetben előfordulhat, hogy
a STOP üzemmód nem áll rendelkezésre;
az „S”
visszajelzés néhány másodpercig
villog, majd kialszik.
Néhány speciális esetben a START
üzemmód automatikusan is bekapcsolhat;
egy üzenet jelenik meg a kombinált
kijelzőn, az „S”
visszajelzés pedig néhány
másodpercig villog, majd kialszik.

44 A rendszert bármikor kikapcsolhatja az
„S - OFF”
gomb megnyomásával; a gomb
jelzőlámpája kigyullad a kombinált kijelzőn
megjelenő üzenet kiséretében.
A rendszer automatikus ismét bekapcsol
minden kulccsal történő újabb indításnál.

Kikapcsolás / Ismételt bekapcsolás

Mindig vegye le a gyújtást a kulccsal
tankolás előtt, a motortérben történő

beavatkozás vagy a gépjárműből történő
kiszállás előtt.

45
