CITROEN JUMPER 2014 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2014, Model line: JUMPER, Model: CITROEN JUMPER 2014Pages: 186, PDF-Größe: 4.75 MB
Page 1 of 186
Page 2 of 186

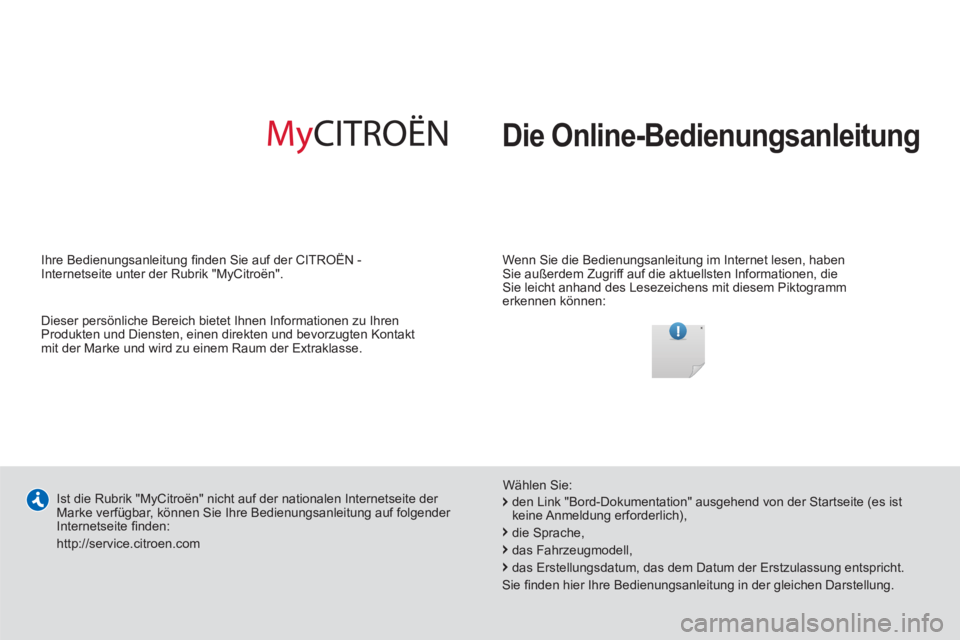

Die Online-Bedienungsanleitung
Wenn Sie die Bedienungsanleitung im Internet lesen, haben
Sie außerdem Zugriff auf die aktuellsten Informationen, die
Sie leicht anhand des Lesezeichens mit diesem Piktogramm
erkennen können:
Ist die Rubrik "MyCitroën" nicht auf der nationalen Internetseite der
Marke verfügbar, können Sie Ihre Bedienungsanleitung auf folgender
Internetseite fi nden:
http://service.citroen.com
Wählen Sie:
Ihre Bedienungsanleitung fi nden Sie auf der CITROËN -
Internetseite unter der Rubrik "MyCitroën".
den Link "Bord-Dokumentation" ausgehend von der Startseite (es ist
keine Anmeldung erforderlich),
die Sprache,
das Fahrzeugmodell,
das Erstellungsdatum, das dem Datum der Erstzulassung entspricht.
Sie fi nden hier Ihre Bedienungsanleitung in der gleichen Darstellung.
Dieser persönliche Bereich bietet Ihnen Informationen zu Ihren
Produkten und Diensten, einen direkten und bevorzugten Kontakt
mit der Marke und wird zu einem Raum der Extraklasse.
Page 3 of 186
Ihr Fahrzeug verfügt je nach Ausstattungsniveau,
der Version und den Besonderheiten des
Verkaufslandes über einen Teil der in
dieser Betriebsanleitung beschriebenen
Ausstattungselemente.
Der Einbau eines nicht von CITROËN
empfohlenen elektrischen Gerätes oder
Zubehörteils kann zu einer Betriebsstörung in der
elektronischen Anlage Ihres Fahrzeugs führen. Wir
bitten Sie, dies zur Kenntnis zu nehmen und sich
an einen CITROËN-Vertragspartner zu wenden,
der Ihnen gerne die erhältlichen Geräte und
Zubehörteile zeigt.
CITROËN präsentiert auf allen Kontinenten
,
dieser Erde eine breite Produktvielfalt,
bei der neue Technologien und ununterbrochener Innovationsgeist
,
einen modernen sowie kreativen Mobilitätsansatz bieten.
Wir bedanken uns für Ihr Vertrauen in uns und möchten Sie zu Ihrer
Wahl beglückwünschen.
Wir wünschen Ihnen gute Fahrt!
Bitte beachten Sie folgende Hinweise:
Dank dieser Betriebsanleitung kennen
,
Sie fortan jede Ausstattung,
jeden Schalter und jede
,
Einstellung Ihres Neuwagens
So können Sie künftig noch angenehmeres Fahrvergnügen genießen.
Wenden Sie sich, wenn Arbeiten an Ihrem Fahrzeug
auszuführen sind, in jedem Fall an eine Fachwerkstatt, die über
entsprechende technische Informationen, Fachkenntnisse und
Ausrüstung verfügt. All diese Voraussetzungen erfüllen die
Vertragswerkstätten des CITROËN-Händlernetzes.
Page 4 of 186
2

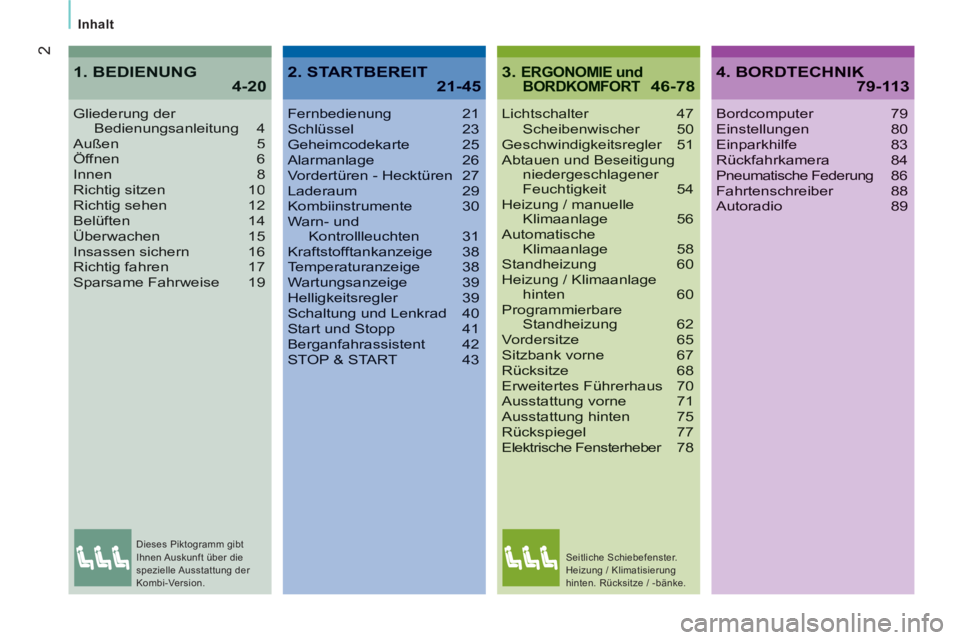

Inhalt
3. ERGONOMIE und BORDKOMFORT 46-78T
Lichtschalter 47Scheibenwischer 50Geschwindigkeitsregler 51Abtauen und Beseitigung niedergeschlagener Feuchtigkeit 54Heizung / manuelleKlimaanlage 56AutomatischeKlimaanlage 58Standheizung 60Heizung / Klimaanlage hinten 60Programmierbare Standheizung 62Vordersitze 65Sitzbank vorne 67Rücksitze 68Erweitertes Führerhaus 70Ausstattung vorne 71Ausstattung hinten 75Rückspiegel 77Elektrische Fensterheber7r8
Gliederung der Bedienungsanleitung 4Außen5Öffnen6Innen 8Richtig sitzen 10Richtig sehen 12Belüften 14Überwachen 15Insassen sichern 16Richtig fahren 17Sparsame Fahrweise 19
1. BEDIENUNG4-204. BORDTECHNIK 79-113
Bordcomputer 79Einstellungen 80Einparkhilfe 83Rückfahrkamera 84Pneumatische Federung86Fahrtenschreiber 88Autoradio 89
2. STARTBEREIT 21-45
Fernbedienung 21Schlüssel 23Geheimcodekarte 25Alarmanlage 26Vordertüren - Hecktüren 27Laderaum 29Kombiinstrumente 30Warn- undKontrollleuchten 31Kraftstofftankanzeige 38Temperaturanzeige 38Wartungsanzeige 39Helligkeitsregler 39Schaltung und Lenkrad 40Start und Stopp 41Berganfahrassistent 42STOP & START 43
Dieses Piktogramm gibt
Ihnen Auskunft über die
spezielle Ausstattung der
Kombi-Version. Seitliche Schiebefenster.
Heizung / Klimatisierung
hinten. Rücksitze / -bänke.
Page 5 of 186
3
INHAL
T

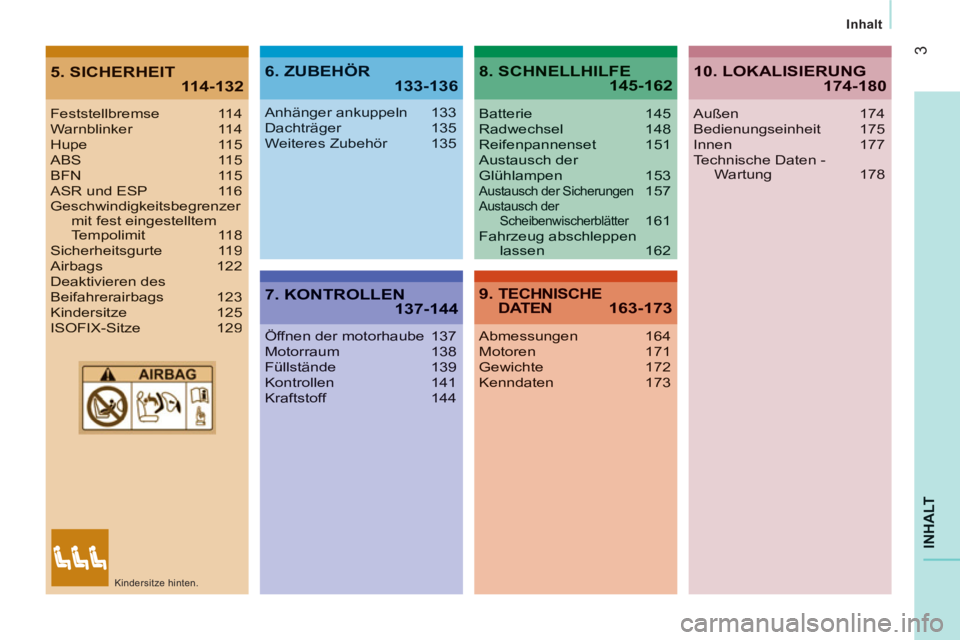

Inhalt
5. SICHERHEIT114-1326. ZUBEHÖR 133-136
7. KONTROLLEN137-144
8. SCHNELLHILFE145-162
9. TECHNISCHEDATEN163-173
Feststellbremse 114Warnblinker 114Hupe 115ABS 115BFN 115ASR und ESP 116Geschwindigkeitsbegrenzer mit fest eingestelltem Te mpolimit 118Sicherheitsgurte 119Airbags 122Deaktivieren desBeifahrerairbags 123Kindersitze 125ISOFIX-Sitze 129
Anhänger ankuppeln 133Dachträger 135Weiteres Zubehör 135
Öffnen der motorhaube 137Motorraum 138Füllstände 139Kontrollen 141Kraftstoff 144
Batterie 145Radwechsel 148Reifenpannenset 151Austausch der Glühlampen 153Austausch der Sicherungen 157Austausch der Scheibenwischerblätter 16r1Fahrzeug abschleppenlassen 162
Abmessungen 164Motoren 171Gewichte 172Kenndaten 173
10. LOKALISIERUNG 174-180
Außen 174Bedienungseinheit 175Innen 177Technische Daten - Wartung 178
Kindersitze hinten.
Page 6 of 186
4

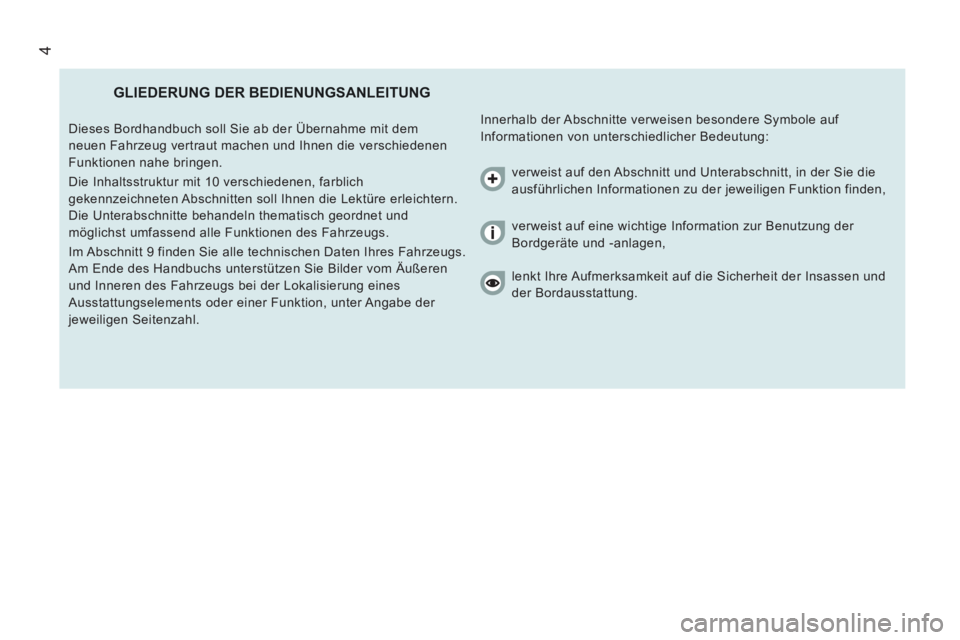

GLIEDERUNG DER BEDIENUNGSANLEITUNG
Innerhalb der Abschnitte verweisen besondere Symbole auf
Informationen von unterschiedlicher Bedeutung: Dieses Bordhandbuch soll Sie ab der Übernahme mit dem
neuen Fahrzeug vertraut machen und Ihnen die verschiedenen
Funktionen nahe bringen.
Die Inhaltsstruktur mit 10 verschiedenen, farblich
gekennzeichneten Abschnitten soll Ihnen die Lektüre erleichtern.
Die Unterabschnitte behandeln thematisch geordnet und
möglichst umfassend alle Funktionen des Fahrzeugs.
Im Abschnitt 9 finden Sie alle technischen Daten Ihres Fahrzeugs.
Am Ende des Handbuchs unterstützen Sie Bilder vom Äußeren
und Inneren des Fahrzeugs bei der Lokalisierung eines
Ausstattungselements oder einer Funktion, unter Angabe der
jeweiligen Seitenzahl. verweist auf den Abschnitt und Unterabschnitt, in der Sie die
ausführlichen Informationen zu der jeweiligen Funktion finden,
verweist auf eine wichtige Information zur Benutzung der
Bordgeräte und -anlagen,
lenkt Ihre Aufmerksamkeit auf die Sicherheit der Insassen und
der Bordausstattung.
Page 7 of 186
4
34
2
1
BEDIENUN
G
5
Kurzanleitung
Rückfahrkamera
Bei diesem Ausstattungselement wird beim
Einlegen des Rückwärtsgangs automatisch ein
Bildschirm mit Sicht nach hinten aktiviert, der
sich an der Stelle des Innenspiegels befi ndet.
84
83
48
AUßEN
Nachtleuchtfunktion
"Follow me home"
Wenn Sie nach dem Ausschalten der Zündung aus Ihrem
Fahrzeug aussteigen, bleiben die Frontscheinwerfer für
einen kurzen Zeitraum eingeschaltet.
Öffnen der Hecktüren bis 180°
Wenn das Fahrzeug entriegelt wurde,
können die Hecktüren bis 180° aufgeklappt
werden, um das Be- und Entladen zu
erleichtern.
Einparkhilfe hinten
Die Einparkhilfe warnt Sie beim
Rückwärtsfahren, wenn ein Hindernis
hinter dem Fahrzeug erkannt wird.
28
Page 8 of 186
222
6

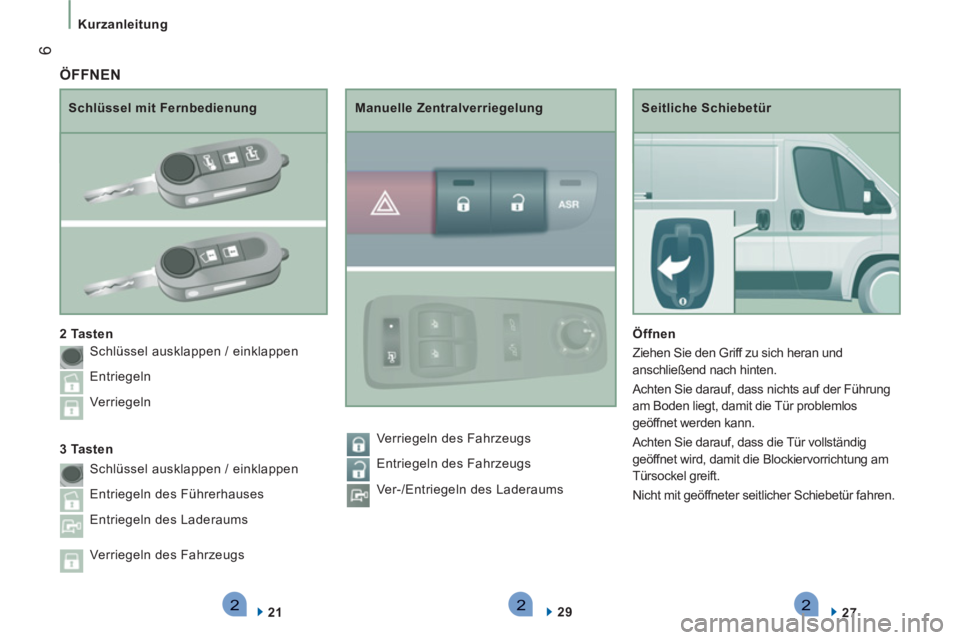

Kurzanleitung
Seitliche Schiebetür
Öffnen
Ziehen Sie den Griff zu sich heran und
anschließend nach hinten.
Achten Sie darauf, dass nichts auf der Führung
am Boden liegt, damit die Tür problemlos
geöffnet werden kann.
Achten Sie darauf, dass die Tür vollständig
geöffnet wird, damit die Blockiervorrichtung am
Türsockel greift.
Nicht mit geöffneter seitlicher Schiebetür fahren.
27
Schlüssel mit Fernbedienung
2 Tasten
21
Manuelle Zentralverriegelung
29
ÖFFNEN
3 Tasten Schlüssel ausklappen / einklappen
Entriegeln
Verriegeln
Schlüssel ausklappen / einklappen
Entriegeln des Führerhauses
Entriegeln des Laderaums
Verriegeln des Fahrzeugs Verriegeln des Fahrzeugs
Entriegeln des Fahrzeugs
Ver-/Entriegeln des Laderaums
Page 9 of 186
2271
BEDIENUN
G
7

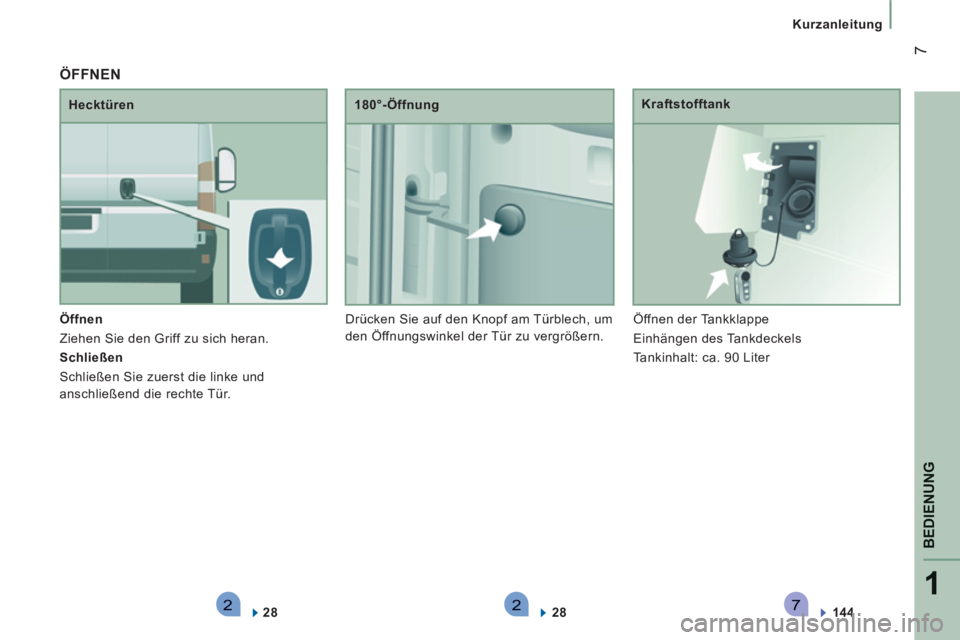

Kurzanleitung
Öffnen
Ziehen Sie den Griff zu sich heran.
Schließen
Schließen Sie zuerst die linke und
anschließend die rechte Tür.
Hecktüren
180°-Öffnung
Drücken Sie auf den Knopf am Türblech, um
den Öffnungswinkel der Tür zu vergrößern.
Kraftstofftank
Öffnen der Tankklappe
Einhängen des Tankdeckels
Tankinhalt: ca. 90 Liter
28
ÖFFNEN
28
144
Page 10 of 186
8

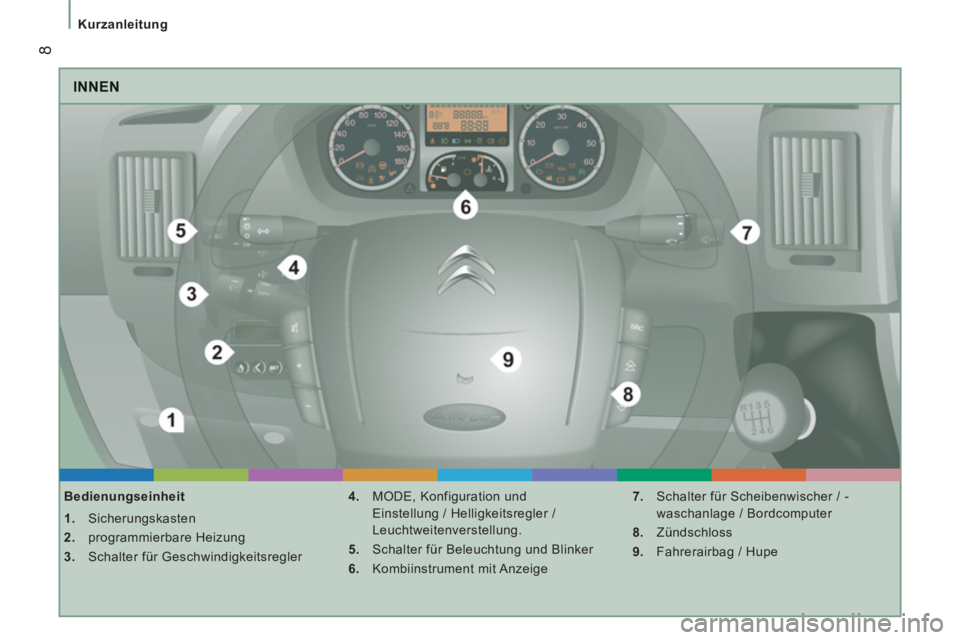

Kurzanleitung
INNEN
Bedienungseinheit
1.
Sicherungskasten
2.
programmierbare Heizung
3.
Schalter für Geschwindigkeitsregler
4.
MODE, Konfiguration und
Einstellung / Helligkeitsregler /
Leuchtweitenverstellung.
5.
Schalter für Beleuchtung und Blinker
6.
Kombiinstrument mit Anzeige
7.
Schalter für Scheibenwischer / -
waschanlage / Bordcomputer
8.
Zündschloss
9.
Fahrerairbag / Hupe
