CITROEN JUMPER 2014 Návod na použití (in Czech)

5
BEZPEČNOS
T



Děti na palubě
ÚCHYTY „ISOFIX“

Vaše vozidlo bylo homologováno
v souladu s novými předpisy pro
úchyty ISOFIX. Jedná se o tři oka na každém sedadle:


- dvě přední oka, umístěná mezi
opěradlem a sedákem, signalizovaná
štítkem,

- jedno zadní oko, pro upevnění horního
popruhu, nazývané TOP TETHER
a signalizované dalším štítkem.
Tento upevňovací systém ISOFIX zajišťuje
spolehlivou, pevnou a rychlou montáž
dětské sedačky ve vozidle.
Dětské sedačky ISOFIX jsou opatřené
dvěma zámky, které se snadno upevňují
k oběma předním okům.
Některé mají také horní popruh, který se
připevňuje k zadnímu oku.
Pro připevnění tohoto popruhu zvedněte
opěrku hlavy sedadla, poté prostrčte háček
mezi oběma tyčkami. Háček připevněte
k zadnímu oku, poté napněte horní popruh.
Špatná montáž dě
tské sedačky ve vozidle
ohrožuje bezpečnost dítěte v případě
nárazu.
Dětské sedačky ISOFIX, které lze montovat
do Vašeho vozidla, najdete v souhrnné
tabulce pro umístění dětských sedaček
ISOFIX. Pokud je jimi Vaše vozidlo vybaveno,
předpisové úchyty ISOFIX jsou označeny
štítky.

Děti na palubě

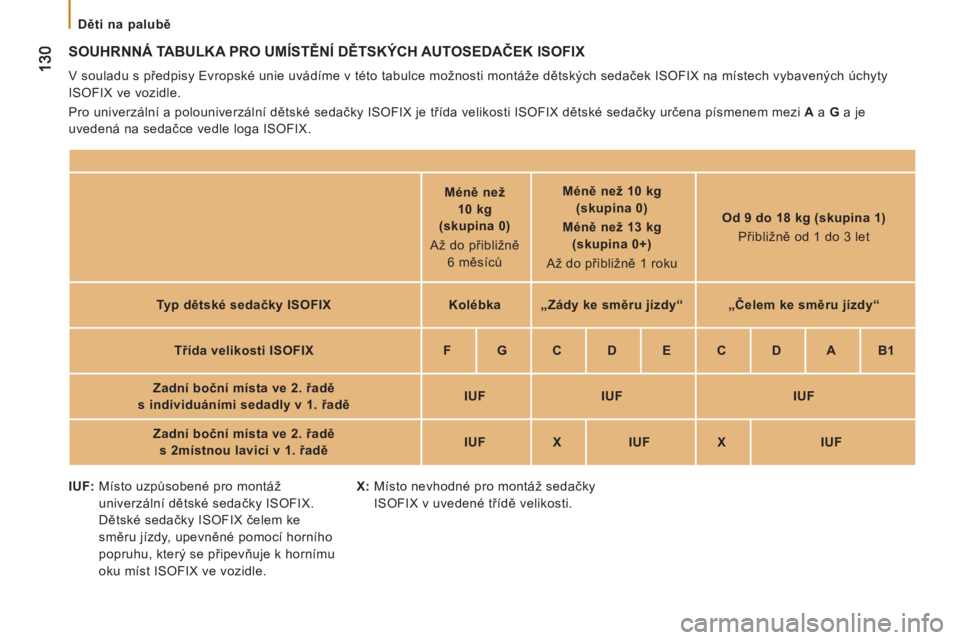

SOUHRNNÁ TABULKA PRO UMÍSTĚNÍ DĚTSKÝCH AUTOSEDAČEK ISOFIX

V souladu s předpisy Evropské unie uvádíme v této tabulce možnosti montáže dětských sedaček ISOFIX na místech vybavených úchyty
ISOFIX ve vozidle.
Pro univerzální a polouniverzální dětské sedačky ISOFIX je třída velikosti ISOFIX dětské sedačky určena písmenem mezi A
a G
a je
uvedená na sedačce vedle loga ISOFIX.






Méně než
10 kg
(skupina 0)
Až do přibližně
6 měsíců

Méně než 10 kg
(skupina 0)
Méně než 13 kg
(skupina 0+)
Až do přibližně 1 roku

Od 9 do 18 kg (skupina 1)
Přibližně od 1 do 3 let

Typ dětské sedačky ISOFIX

Kolébka


„Zády ke směru jízdy“


„Čelem ke směru jízdy“


Třída velikosti
ISOFIX

F


G


C


D


E


C


D


A


B1

Zadní boční místa ve 2. řadě
s individuáními sedadly v 1. řadě

IUF


IUF


IUF


Zadní boční místa ve
2. řadě
s 2místnou lavicí v 1. řadě

IUF


X


IUF


X


IUF


IUF:
Místo uzpůsobené pro montáž
univerzální dětské sedačky ISOFIX.
Dětské sedačky ISOFIX čelem ke
směru jízdy, upevněné pomocí horního
popruhu, který se připevňuje k hornímu
oku míst ISOFIX ve vozidle.
X:
Místo nevhodné pro montáž sedačky
ISOFIX v uvedené tř
ídě velikosti.

131
5
BEZPEČNOS
T



Děti na palubě
MONTÁŽ DĚTSKÝCH SEDAČEK UPEVNĚNÝCH BEZPEČNOSTNÍM PÁSEM

V souladu s předpisy EU naleznete v této tabulce informace o možnosti montáže dětských sedaček, které se upevňují bezpečnostním
pásem a jsou homologované pro univerzální použití, v závislosti na váze dítěte a podle míst ve vozidle:

a
:

Skupina 0: od narození do 10 kg.

b
:

než posadíte dítě na toto místo, prostudujte si předpisy platné ve Vaší zemi.

U
:

místo uzpůsobené pro montáž dětské sedačky, homologované pro univerzální použití, s pomocí bezpečnostního pásu v poloze zády
a/nebo čelem ke směru jízdy.

Váha dítěte a přibližný věk



Místo


Méně než 13 kg
(skupiny 0 ( a
) a 0+)
Až do ≈ 1 roku

Od 9 do 18 kg
(skupina 1)
Od 1 do ≈ 3 let

Od 15 do 25 kg
(skupina 2)
Od 3 do ≈ 6 let

Od 22 do 36 kg
(skupina 3)

Od 6 do ≈ 10 let
Sedadlo spolujezdce
vpředu ( b
)

U


U


U
U
Lavice spolujezdců
vpředu, s místem
uprostřed a na straně ( b
)





U


U
U U





Boční
sedadla
v 2. a
3. řadě

U
U U


U






Prostřední
sedadlo
v 2. a
3. řadě

U
UUU

132

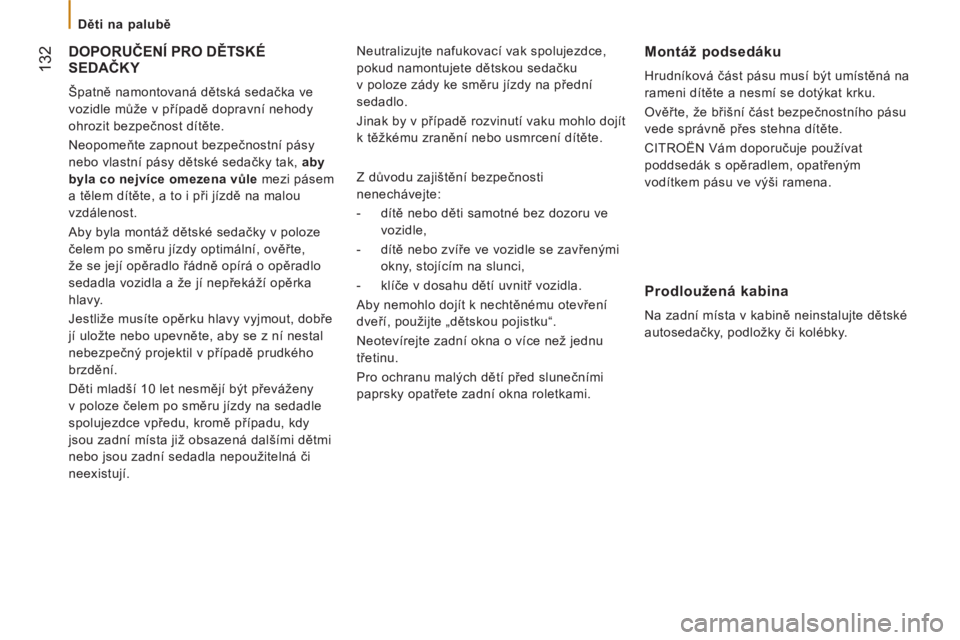

Děti na palubě


DOPORUČENÍ PRO DĚTSKÉ
SEDAČKY

Špatně namontovaná dětská sedačka ve
vozidle může v případě dopravní nehody
ohrozit bezpečnost dítěte.
Neopomeňte zapnout bezpečnostní pásy
nebo vlastní pásy dětské sedačky tak, aby
byla co nejvíce omezena vůle
mezi pásem
a tělem dítěte, a to i při jízdě na malou
vzdálenost.
Aby byla montáž dětské sedačky v poloze
čelem po směru jízdy optimální, ověřte,
že se její opěradlo řádně opírá o opěradlo
sedadla vozidla a že jí nepřekáží opěrka
hlavy.
Jestliže musíte opěrku hlavy vyjmout, dobře
jí uložte nebo upevněte, aby se z ní nestal
nebezpečný projektil v případě prudkého
brzdění.
Děti mladší 10 let nesmějí být převáženy
v poloze č
elem po směru jízdy na sedadle
spolujezdce vpředu, kromě případu, kdy
jsou zadní místa již obsazená dalšími dětmi
nebo jsou zadní sedadla nepoužitelná či
neexistují. Neutralizujte nafukovací vak spolujezdce,
pokud namontujete dětskou sedačku
v poloze zády ke směru jízdy na přední
sedadlo.
Jinak by v případě rozvinutí vaku mohlo dojít
k těžkému zranění nebo usmrcení dítěte.

Z důvodu zajištění bezpečnosti
nenechávejte:


- dítě nebo děti samotné bez dozoru ve
vozidle,

- dítě nebo zvíře ve vozidle se zavřenými
okny, stojícím na slunci,

- klíče v dosahu dětí uvnitř vozidla.
Aby nemohlo dojít k nechtěnému otevření
dveří, použijte „dětskou pojistku“.
Neotevírejte zadní okna o více než jednu
třetinu.
Pro ochranu malých dětí př
ed slunečními
paprsky opatřete zadní okna roletkami.


Montáž podsedáku

Hrudníková část pásu musí být umístěná na
rameni dítěte a nesmí se dotýkat krku.
Ověřte, že břišní část bezpečnostního pásu
vede správně přes stehna dítěte.
CITROËN Vám doporučuje používat
poddsedák s opěradlem, opatřeným
vodítkem pásu ve výši ramena.


Prodloužená kabina

Na zadní místa v kabině neinstalujte dětské
autosedačky, podložky či kolébky.

133
6
PŘÍSLUŠENSTV

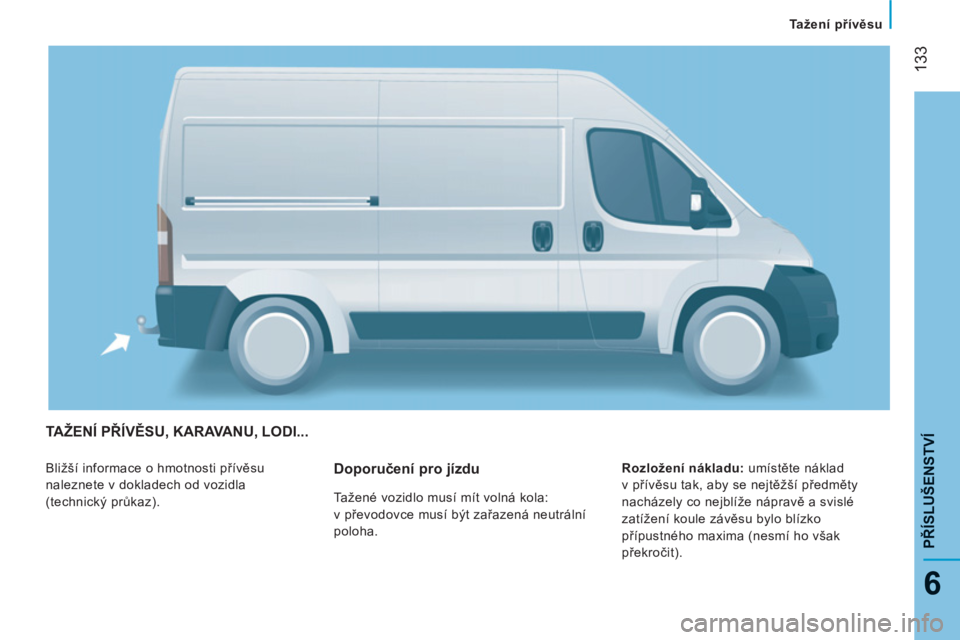

ÍTAŽENÍ PŘÍVĚSU, KARAVANU, LODI...

Bližší informace o hmotnosti přívěsu
naleznete v dokladech od vozidla
(technický průkaz).
Rozložení nákladu:
umístěte náklad
v přívěsu tak, aby se nejtěžší předměty
nacházely co nejblíže nápravě a svislé
zatížení koule závěsu bylo blízko
přípustného maxima (nesmí ho však
překročit).

Doporučení pro jízdu

Tažené vozidlo musí mít volná kola:
v převodovce musí být zařazená neutrální
poloha. Tažení přívěsu

134
Chlazení:
při tažení přívěsu do svahu
dochází ke zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.
Zařazujte co možná nejvyšší převodové
stupně pro snížení otáček motoru a jeďte
nízkou rychlostí.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
Pneumatiky:
zkontrolujte tlak vzduchu
v pneumatikách vozidla (viz rubrika 9,
část „Identifikační prvky“) i přívěsu,
dodržujte předepsané hodnoty.

Doporučujeme Vám používat originální
tažná zařízení a elektrické svazky
CITROËN, které byly již při koncepci vozidla
testovány a schváleny pro používání
s vozidlem, a svěřit jejich montáž servisní
síti CITROËN.
V případě montáže mimo síť CITROËN
musí být tato provedena povinně s použitím
připraveného elektrického zapojení v zadní
části vozidla a v souladu s doporučeními
výrobce vozidla.


Správné používání

Za určitých velmi ztížených provozních
podmínek (tažení přívěsu s maximální
povolenou hmotností do prudkého svahu
za vysokých venkovních teplot) motor omezí
automaticky svůj výkon. V tomto případě
automatické vypnutí klimatizace umožní
zvýšení výkonu motoru.
Pokud se rozsvítí kontrolka
teploty chladicí kapaliny, co
nejdříve zastavte vozidlo
a vypněte motor.
Rubrika 7, část „Hladina náplní“.
Brzdy:
tažení přívěsu prodlužuje brzdnou
vzdálenost. Uzpůsobte rychlost, včas
přeřaďte na nižší rychlostní stupeň, brzděte
plynule.

Boční vítr:
citlivost vozidla na nárazy
bočního větru je zvýšená, jeďte plynule
a přizpůsobte rychlost.

ABS:
systém ovládá pouze vozidlo, nikoli
přívěs.

Parkovací asistent vzadu:
asistent není
funkční u vozidla táhnoucího přívěs.

Tažení přívěsu

135
6
PŘÍSLUŠENSTV
Í

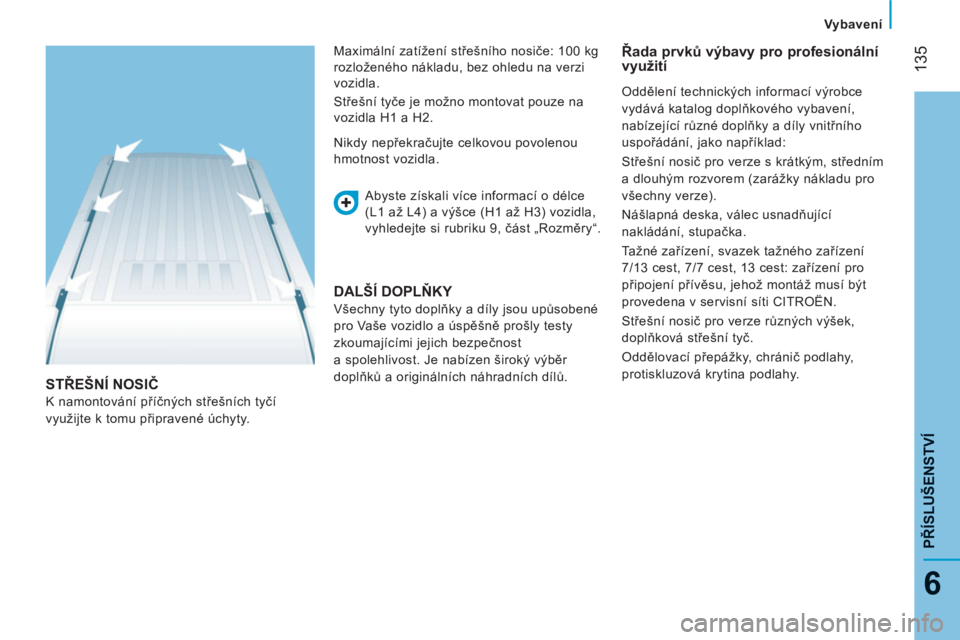

Vybavení
STŘEŠNÍ NOSIČ

K namontování příčných střešních tyčí
využijte k tomu připravené úchyty.
Abyste získali více informací o délce
(L1 až L4) a výšce (H1 až H3) vozidla,
vyhledejte si rubriku 9, část „Rozměry“. Nikdy nepřekračujte celkovou povolenou
hmotnost vozidla.
DALŠÍ DOPLŇKY

Všechny tyto doplňky a díly jsou upůsobené
pro Vaše vozidlo a úspěšně prošly testy
zkoumajícími jejich bezpečnost
a spolehlivost. Je nabízen široký výběr
doplňků a originálních náhradních dílů.
Řada prvků výbavy pro profesionálnívyužití
Maximální zatížení střešního nosiče: 100 kg
rozloženého nákladu, bez ohledu na verzi
vozidla.
Střešní tyče je možno montovat pouze na
vozidla H1 a H2. Oddělení technických informací výrobce
vydává katalog doplňkového vybavení,
nabízející různé doplňky a díly vnitřního
uspořádání, jako například:
Střešní nosič pro verze s krátkým, středním
a dlouhým rozvorem (zarážky nákladu pro
všechny verze).
Nášlapná deska, válec usnadňující
nakládání, stupačka.
Tažné zařízení, svazek tažného zařízení
7/13 cest, 7/7 cest, 13 cest: zařízení pro
připojení přívěsu, jehož montáž musí být
provedena v servisní síti CITROËN.
Střešní nosič pro verze různých výšek,
doplňková střešní tyč.
Oddělovací přepážky, chránič podlahy,
protiskluzová krytina podlahy.

136

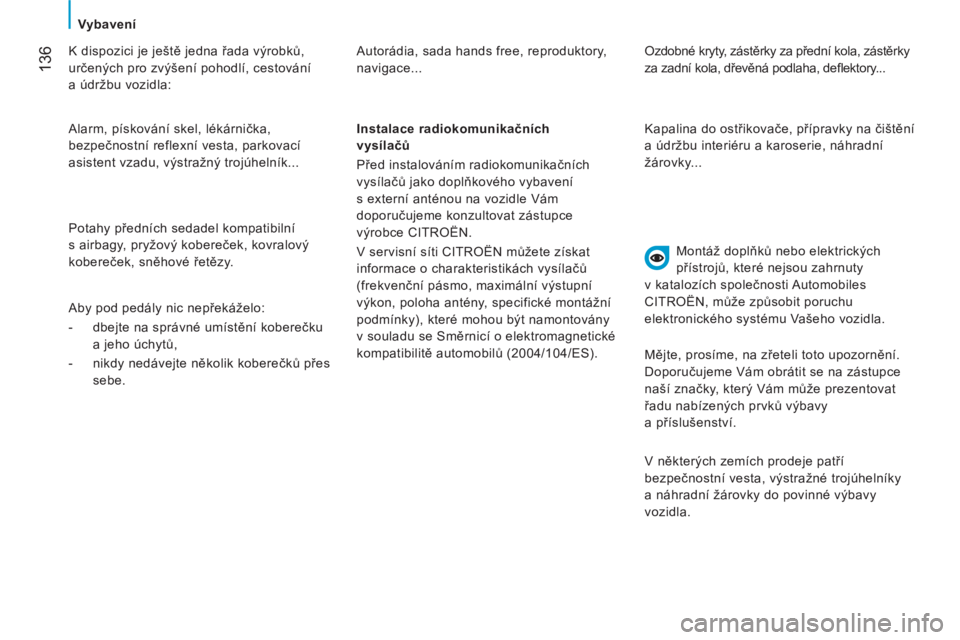

Vybavení

K dispozici je ještě jedna řada výrobků,
určených pro zvýšení pohodlí, cestování
a údržbu vozidla: Autorádia, sada hands free, reproduktory,
navigace...
Montáž doplňků nebo elektrických
přístrojů, které nejsou zahrnuty
v katalozích společnosti Automobiles
CITROËN, může způsobit poruchu
elektronického systému Vašeho vozidla.
Instalace radiokomunikačních
vysílačů
Před instalováním radiokomunikačních
vysílačů jako doplňkového vybavení
s externí anténou na vozidle Vám
doporučujeme konzultovat zástupce
výrobce CITROËN.
V servisní síti CITROËN můžete získat
informace o charakteristikách vysílačů
(frekvenční pásmo, maximální výstupní
výkon, poloha antény, specifické montážní
podmínky), které mohou být namontovány
v souladu se Směrnicí o elektromagnetické
kompatibilitě automobilů (2004/104/ES). Alarm, pískování skel, lékárnička,
bezpečnostní reflexní vesta, parkovací
asistent vzadu, výstražný trojúhelník...
Potahy předních sedadel kompatibilní
s airbagy, pryžový kobereček, kovralový
kobereček, sněhové řetězy.

Aby pod pedály nic nepřekáželo:


- dbejte na správné umístění koberečku
a jeho úchytů,

- nikdy nedávejte několik koberečků přes
sebe. Ozdobné kryty, zástěrky za přední kola, zástěrky
za zadní kola, dřevěná podlaha, defl ektory...
Kapalina do ostřikovače, přípravky na čištění
a údržbu interiéru a karoserie, náhradní
žárovky...
Mějte, prosíme, na zřeteli toto upozornění.
Doporučujeme Vám obrátit se na zástupce
naší značky, který Vám může prezentovat
řadu nabízených prvků výbavy
a příslušenství.
V některých zemích prodeje patří
bezpečnostní vesta, výstražné trojúhelníky
a náhradní žárovky do povinné výbavy
vozidla.

137
7

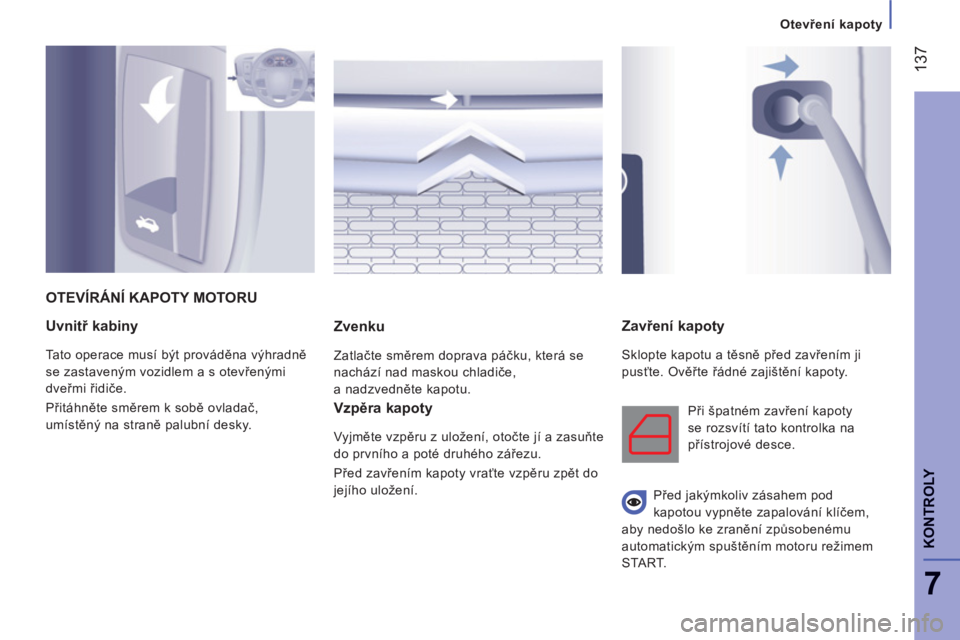

KONTROLY
Uvnitř kabiny

Tato operace musí být prováděna výhradně
se zastaveným vozidlem a s otevřenými
dveřmi řidiče.
Přitáhněte směrem k sobě ovladač,
umístěný na straně palubní desky.

Zvenku

Zatlačte směrem doprava páčku, která se
nachází nad maskou chladiče,
a nadzvedněte kapotu.
Zavření kapoty

Sklopte kapotu a těsně před zavřením ji
pusťte. Ověřte řádné zajištění kapoty.
OTEVÍRÁNÍ KAPOTY MOTORU

Vzpěra kapoty

Vyjměte vzpěru z uložení, otočte jí a zasuňte
do prvního a poté druhého zářezu.
Před zavřením kapoty vraťte vzpěru zpět do
jejího uložení. Při špatném zavření kapoty
se rozsvítí tato kontrolka na
přístrojové desce.





Před jakýmkoliv zásahem pod
kapotou vypněte zapalování klíčem,
aby nedošlo ke zranění způsobenému
automatickým spuštěním motoru režimem
START.

Otevření kapot
y

138


Motorový prostor



NAFTOVÉ MOTORY



1.
Nádržka ostřikovače skel a ostřikovače
světlometů.

2.
Pojistková skříňka.

3.
Nádržka chladicí kapaliny.

4.
Nádržka brzdové a spojkové kapaliny.
5.
Vzduchový filtr.

6.
Ruční měrka oleje.
Motor 2,2 l 100.

7.
Hrdlo pro dolévání motorového oleje.
Motor 2,2 l 100.

8.
Nádržka posilovače řízení. Připojení baterie:
+ Kladný kovový bod.
- Záporný kovový bod (ukostření).

MOTOROVÝ PROSTOR
