CITROEN JUMPER 2014 Upute Za Rukovanje (in Croatian)

139
7
PROVJER
E

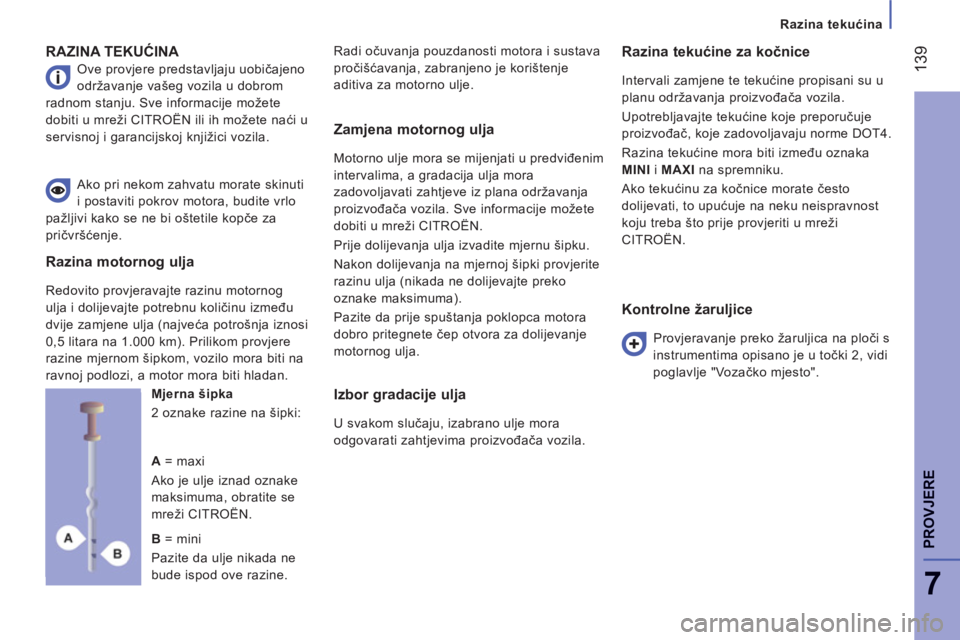

Razina tekućina
RAZINA TEKUĆINA

Ove provjere predstavljaju uobičajeno
održavanje vašeg vozila u dobrom
radnom stanju. Sve informacije možete
dobiti u mreži CITROËN ili ih možete naći u
servisnoj i garancijskoj knjižici vozila. Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, zabranjeno je korištenje
aditiva za motorno ulje.

Razina tekućine za kočnice

Intervali zamjene te tekućine propisani su u
planu održavanja proizvođača vozila.
Upotrebljavajte tekućine koje preporučuje
proizvođač, koje zadovoljavaju norme DOT4.
Razina tekućine mora biti između oznaka
MINI
i MAXI
na spremniku.
Ako tekućinu za kočnice morate često
dolijevati, to upućuje na neku neispravnost
koju treba što prije provjeriti u mreži
CITROËN. Ako pri nekom zahvatu morate skinuti
i postaviti pokrov motora, budite vrlo
pažljivi kako se ne bi oštetile kopče za
pričvršćenje.

Mjerna šipka
2 oznake razine na šipki:


Zamjena motornog ulja

Motorno ulje mora se mijenjati u predviđenim
intervalima, a gradacija ulja mora
zadovoljavati zahtjeve iz plana održavanja
proizvođača vozila. Sve informacije možete
dobiti u mreži CITROËN.
Prije dolijevanja ulja izvadite mjernu šipku.
Nakon dolijevanja na mjernoj šipki provjerite
razinu ulja (nikada ne dolijevajte preko
oznake maksimuma).
Pazite da prije spuštanja poklopca motora
dobro pritegnete čep otvora za dolijevanje
motornog ulja.

Izbor gradacije ulja

U svakom slučaju, izabrano ulje mora
odgovarati zahtjevima proizvođača vozila.
Kontrolne žaruljice


Provjeravanje preko žaruljica na ploči s
instrumentima opisano je u točki 2, vidi
poglavlje "Vozačko mjesto".

A
= maxi
Ako je ulje iznad oznake
maksimuma, obratite se
mreži CITROËN.

B
= mini
Pazite da ulje nikada ne
bude ispod ove razine.
Razina motornog ulja
Redovito provjeravajte razinu motornog
ulja i dolijevajte potrebnu količinu između
dvije zamjene ulja (najveća potrošnja iznosi
0,5 litara na 1.000 km). Prilikom provjere
razine mjernom šipkom, vozilo mora biti na
ravnoj podlozi, a motor mora biti hladan.

14
0

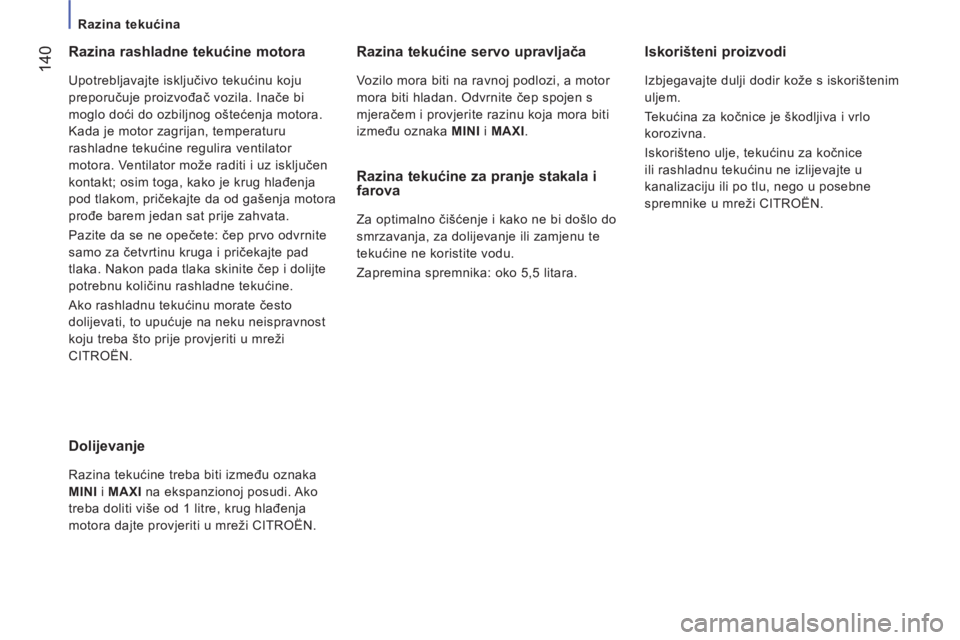

Razina tekućina



Razina rashladne tekućine motora

Upotrebljavajte isključivo tekućinu koju
preporučuje proizvođač vozila. Inače bi
moglo doći do ozbiljnog oštećenja motora.
Kada je motor zagrijan, temperaturu
rashladne tekućine regulira ventilator
motora. Ventilator može raditi i uz isključen
kontakt; osim toga, kako je krug hlađenja
pod tlakom, pričekajte da od gašenja motora
prođe barem jedan sat prije zahvata.
Pazite da se ne opečete: čep prvo odvrnite
samo za četvrtinu kruga i pričekajte pad
tlaka. Nakon pada tlaka skinite čep i dolijte
potrebnu količinu rashladne tekućine.
Ako rashladnu tekućinu morate često
dolijevati, to upućuje na neku neispravnost
koju treba što prije provjeriti u mreži
CITROËN.
Razina tekućine servo upravljača

Vozilo mora biti na ravnoj podlozi, a motor
mora biti hladan. Odvrnite čep spojen s
mjeračem i provjerite razinu koja mora biti
između oznaka MINI
i MAXI
.


Iskorišteni proizvodi

Izbjegavajte dulji dodir kože s iskorištenim
uljem.
Tekućina za kočnice je škodljiva i vrlo
korozivna.
Iskorišteno ulje, tekućinu za kočnice
ili rashladnu tekućinu ne izlijevajte u
kanalizaciju ili po tlu, nego u posebne
spremnike u mreži CITROËN.


Dolijevanje

Razina tekućine treba biti između oznaka
MINI
i MAXI
na ekspanzionoj posudi. Ako
treba doliti više od 1 litre, krug hlađenja
motora dajte provjeriti u mreži CITROËN.
Razina tekućine za pranje stakala i farova

Za optimalno čišćenje i kako ne bi došlo do
smrzavanja, za dolijevanje ili zamjenu te
tekućine ne koristite vodu.
Zapremina spremnika: oko 5,5 litara.

14
1
7
PROVJER
E

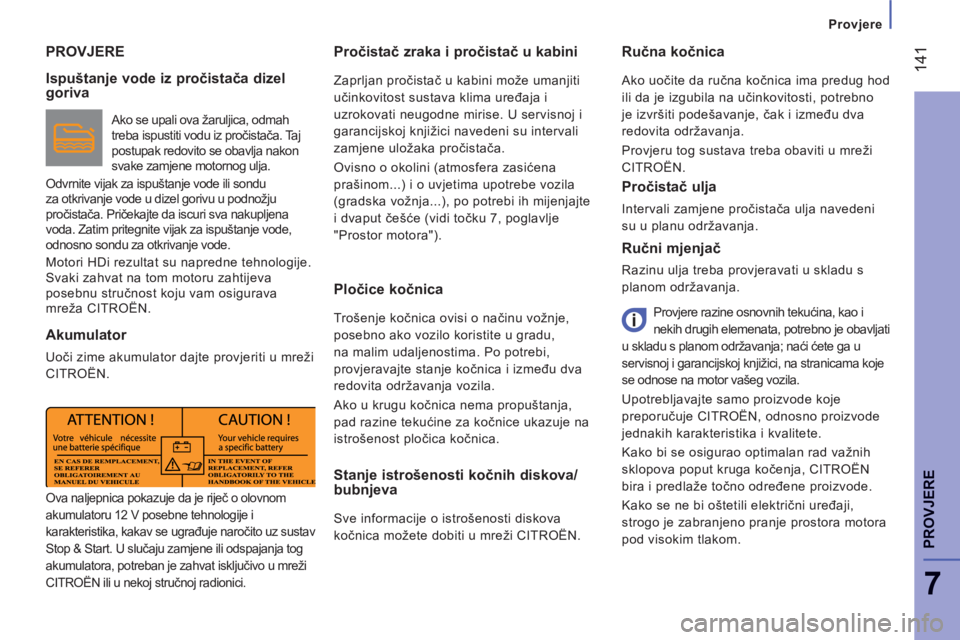

Provjere
PROVJERE
Pročistač zraka i pročistač u kabini

Zaprljan pročistač u kabini može umanjiti
učinkovitost sustava klima uređaja i
uzrokovati neugodne mirise. U servisnoj i
garancijskoj knjižici navedeni su intervali
zamjene uložaka pročistača.
Ovisno o okolini (atmosfera zasićena
prašinom...) i o uvjetima upotrebe vozila
(gradska vožnja...), po potrebi ih mijenjajte
i dvaput češće (vidi točku 7, poglavlje
"Prostor motora").
Ručni mjenjač

Razinu ulja treba provjeravati u skladu s
planom održavanja.
Provjere razine osnovnih tekućina, kao i
nekih drugih elemenata, potrebno je obavljati
u skladu s planom održavanja; naći ćete ga u
servisnoj i garancijskoj knjižici, na stranicama koje
se odnose na motor vašeg vozila.
Upotrebljavajte samo proizvode koje
preporučuje CITROËN, odnosno proizvode
jednakih karakteristika i kvalitete.
Kako bi se osigurao optimalan rad važnih
sklopova poput kruga kočenja, CITROËN
bira i predlaže točno određene proizvode.
Kako se ne bi oštetili električni uređaji,
strogo je zabranjeno pranje prostora motora
pod visokim tlakom.
Ručna kočnica

Ako uočite da ručna kočnica ima predug hod
ili da je izgubila na učinkovitosti, potrebno
je izvršiti podešavanje, čak i između dva
redovita održavanja.
Provjeru tog sustava treba obaviti u mreži
CITROËN. Ispuštanje vode iz pročistača dizel goriva

Ako se upali ova žaruljica, odmah
treba ispustiti vodu iz pročistača. Taj
postupak redovito se obavlja nakon
svake zamjene motornog ulja.
Odvrnite vijak za ispuštanje vode ili sondu
za otkrivanje vode u dizel gorivu u podnožju
pročistača. Pričekajte da iscuri sva nakupljena
voda. Zatim pritegnite vijak za ispuštanje vode,
odnosno sondu za otkrivanje vode.
Motori HDi rezultat su napredne tehnologije.
Svaki zahvat na tom motoru zahtijeva
posebnu stručnost koju vam osigurava
mreža CITROËN.
Akumulator

Uoči zime akumulator dajte provjeriti u mreži
CITROËN.


Pločice kočnica

Trošenje kočnica ovisi o načinu vožnje,
posebno ako vozilo koristite u gradu,
na malim udaljenostima. Po potrebi,
provjeravajte stanje kočnica i između dva
redovita održavanja vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.


Stanje istrošenosti kočnih diskova/
bubnjeva
Sve informacije o istrošenosti diskova
kočnica možete dobiti u mreži CITROËN.
Pročistač ulja

Intervali zamjene pročistača ulja navedeni
su u planu održavanja.

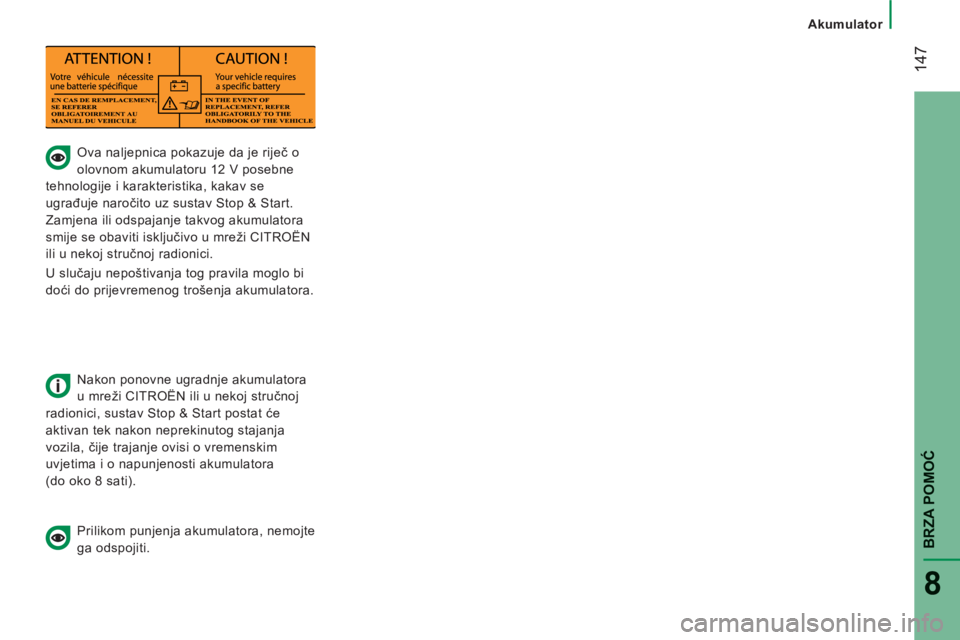

Ova naljepnica pokazuje da je riječ o olovnom
akumulatoru 12 V posebne tehnologije i
karakteristika, kakav se ugrađuje naročito uz sustav
Stop & Start. U slučaju zamjene ili odspajanja tog
akumulatora, potreban je zahvat isključivo u mreži
CITROËN ili u nekoj stručnoj radionici.

142

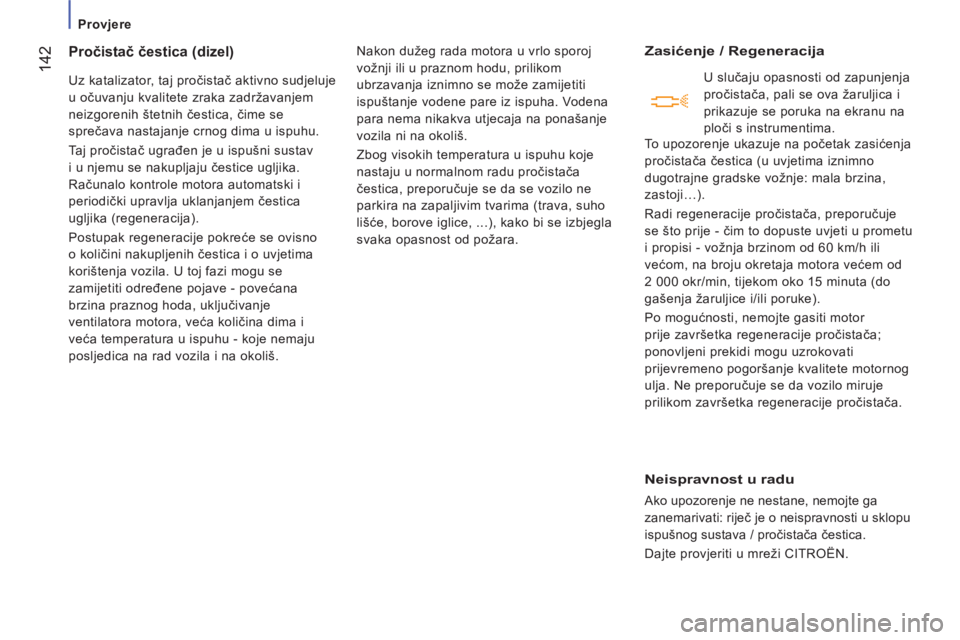

Provjere

Pročistač čestica (dizel)

Uz katalizator, taj pročistač aktivno sudjeluje
u očuvanju kvalitete zraka zadržavanjem
neizgorenih štetnih čestica, čime se
sprečava nastajanje crnog dima u ispuhu.
Taj pročistač ugrađen je u ispušni sustav
i u njemu se nakupljaju čestice ugljika.
Računalo kontrole motora automatski i
periodički upravlja uklanjanjem čestica
ugljika (regeneracija).
Postupak regeneracije pokreće se ovisno
o količini nakupljenih čestica i o uvjetima
korištenja vozila. U toj fazi mogu se
zamijetiti određene pojave - povećana
brzina praznog hoda, uključivanje
ventilatora motora, veća količina dima i
veća temperatura u ispuhu - koje nemaju
posljedica na rad vozila i na okoliš. Nakon dužeg rada motora u vrlo sporoj
vožnji ili u praznom hodu, prilikom
ubrzavanja iznimno se može zamijetiti
ispuštanje vodene pare iz ispuha. Vodena
para nema nikakva utjecaja na ponašanje
vozila ni na okoliš.
Zbog visokih temperatura u ispuhu koje
nastaju u normalnom radu pročistača
čestica, preporučuje se da se vozilo ne
parkira na zapaljivim tvarima (trava, suho
lišće, borove iglice, ...), kako bi se izbjegla
svaka opasnost od požara.

Zasićenje / Regeneracija

Neispravnost u radu

Ako upozorenje ne nestane, nemojte ga
zanemarivati: riječ je o neispravnosti u sklopu
ispušnog sustava / pročistača čestica.
Dajte provjeriti u mreži CITROËN.
U slučaju opasnosti od zapunjenja
pročistača, pali se ova žaruljica i
prikazuje se poruka na ekranu na
ploči s instrumentima.
To upozorenje ukazuje na početak zasićenja
pročistača čestica (u uvjetima iznimno
dugotrajne gradske vožnje: mala brzina,
zastoji…).
Radi regeneracije pročistača, preporučuje
se što prije - čim to dopuste uvjeti u prometu
i propisi - vožnja brzinom od 60 km/h ili
većom, na broju okretaja motora većem od
2 000 okr/min, tijekom oko 15 minuta (do
gašenja žaruljice i/ili poruke).
Po mogućnosti, nemojte gasiti motor
prije završetka regeneracije pročistača;
ponovljeni prekidi mogu uzrokovati
prijevremeno pogoršanje kvalitete motornog
ulja. Ne preporučuje se da vozilo miruje
prilikom završetka regeneracije pročistača.

14
3
7
PROVJER
E

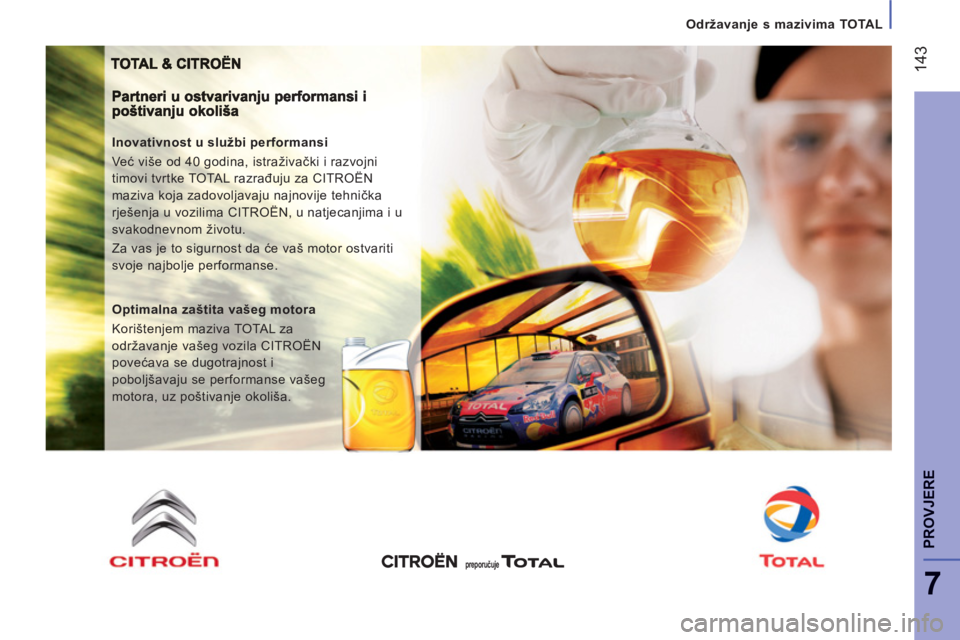

Održavanje s mazivima TOTAL

Inovativnost u službi performansi
Već više od 40 godina, istraživački i razvojni
timovi tvrtke TOTAL razrađuju za CITROËN
maziva koja zadovoljavaju najnovije tehnička
rješenja u vozilima CITROËN, u natjecanjima i u
svakodnevnom životu.
Za vas je to sigurnost da će vaš motor ostvariti
svoje najbolje performanse.

Optimalna zaštita vašeg motora
Korištenjem maziva TOTAL za
održavanje vašeg vozila CITROËN
povećava se dugotrajnost i
poboljšavaju se performanse vašeg
motora, uz poštivanje okoliša.

preporučuje

144


Gorivo


Rezerva goriva

Kada je gorivo u spremniku
na razini E
(Empty), pali se
ova kontrolna žaruljica. Od tog
trenutka možete prijeći još oko
50 km bez dolijevanja goriva
, ovisno o
uvjetima u prometu, motoru i profilu ceste.
Pazite da ne ostanete bez goriva, pa što
prije napunite spremnik. Prilikom punjenja spremnika motor mora
biti ugašen.


- Otvorite poklopac spremnika goriva.

- Jednom rukom pridržavajte čep.

- Drugom rukom ključ umetnite u bravu
i okrenite ga u smjeru suprotnom od
kazaljki na satu.

- Skinite čep i objesite ga na kukicu na
unutrašnjoj strani poklopca.
Na unutrašnjoj strani poklopca nalazi se
naljepnica na kojoj je navedeno dopušteno
gorivo.
Ako spremnik punite do vrha, ne punite ga
dalje od trećeg prekida pištolja, jer bi to
moglo uzrokovati neispravnosti.
Zapremina spremnika je oko 90
litara.


- Nakon punjenja spremnika zaključajte
čep i zatvorite poklopac.

PREKID DOVODA GORIVA

U slučaju jačeg sudara, poseban sigurnosni
uređaj automatski prekida opskrbu motora
gorivom, kao i napajanje vozila strujom.
PUNJENJE SPREMNIKA

U prodaji su i spremnici drugačije
zapremine, 60 i 125 litara. Iziđite iz vozila i provjerite da nema mirisa i
propuštanja goriva.
Ponovno napajanje uspostavlja se pritiskom na:


- prvu tipku, ispod pretinca za rukavice,

-
drugu tipku, u pretincu za akumulator
ispod podnice na strani vozača.


Pri niskim temperaturama
U brdskim i/ili hladnim područjima
preporučuje se korištenje "zimskog" goriva
koje je prilagođeno niskim temperaturama.






Uz sustav Stop & Start, nikada ne
punite spremnik goriva kad je motor u
režimu STOP; obavezno ključem prekinite
kontakt.

14
5
BRZA POMO
Ć
8

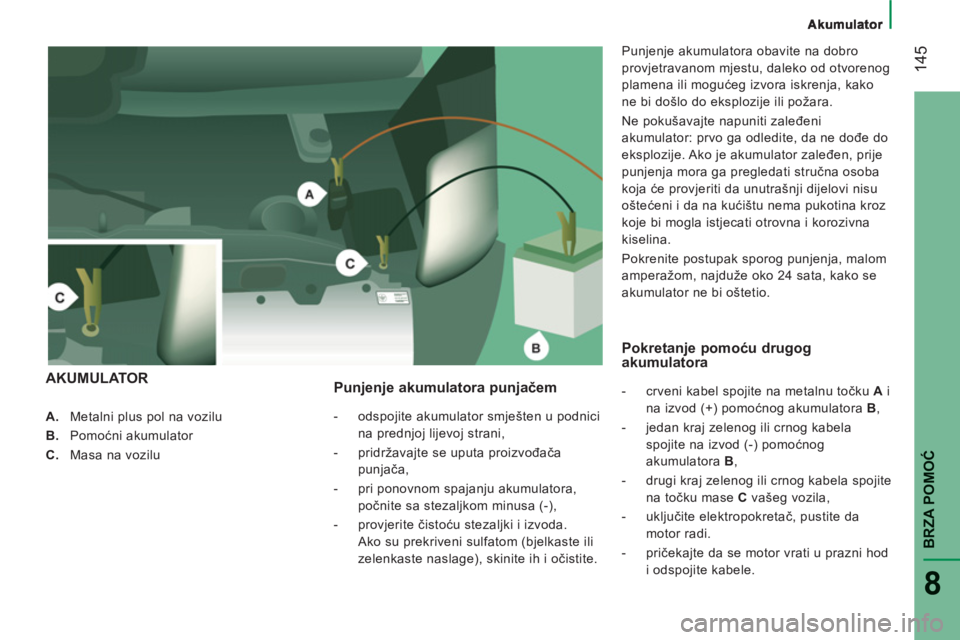

A.
Metalni plus pol na vozilu

B.
Pomoćni akumulator

C.
Masa na vozilu



Punjenje akumulatora punjačem



- odspojite akumulator smješten u podnici
na prednjoj lijevoj strani,

- pridržavajte se uputa proizvođača
punjača,

- pri ponovnom spajanju akumulatora,
počnite sa stezaljkom minusa (-),

- provjerite čistoću stezaljki i izvoda.
Ako su prekriveni sulfatom (bjelkaste ili
zelenkaste naslage), skinite ih i očistite.
Punjenje akumulatora obavite na dobro
provjetravanom mjestu, daleko od otvorenog
plamena ili mogućeg izvora iskrenja, kako
ne bi došlo do eksplozije ili požara.
Ne pokušavajte napuniti zaleđeni
akumulator: prvo ga odledite, da ne dođe do
eksplozije. Ako je akumulator zaleđen, prije
punjenja mora ga pregledati stručna osoba
koja će provjeriti da unutrašnji dijelovi nisu
oštećeni i da na kućištu nema pukotina kroz
koje bi mogla istjecati otrovna i korozivna
kiselina.
Pokrenite postupak sporog punjenja, malom
amperažom, najduže oko 24 sata, kako se
akumulator ne bi oštetio.

AKUMULATORPokretan
je pomoću drugogakumulatora



- crveni kabel spojite na metalnu točku A
i
na izvod (+) pomoćnog akumulatora B
,

- jedan kraj zelenog ili crnog kabela
spojite na izvod (-) pomoćnog
akumulatora B
,

- drugi kraj zelenog ili crnog kabela spojite
na točku mase C
vašeg vozila,

- uključite elektropokretač, pustite da
motor radi.

- pričekajte da se motor vrati u prazni hod
i odspojite kabele.

14
6

Pristup minus izvodu

Za pristup minus izvodu (-), pritisnite tipku 2
i povucite konektor 1
.


Ako se vozilo ne koristi duže od
od mjesec dana, preporučuje se
odspajanje minus stezaljke (-)
akumulatora.
Opis postupka punjenja akumulatora daje se
samo okvirno.
Akumulator sadrži škodljive tvari poput
sumporne kiseline i olova. Zato se
mora zbrinjavati na propisan način, a nikako
se ne smije bacati u kućni otpad.
Istrošene baterije i akumulatore odnesite
na posebno mjesto za prikupljanje takvog
otpada.

Ako je akumulator bio dulje vrijeme
odspojen, možda će trebati ponovo
inicijalizirati sljedeće funkcije:


- parametri prikaza na ekranu (datum, sat,
jezik, jedinice udaljenosti i temperature),

- radiostanice,

- centralno zaključavanje.
Neke postavke su poništene i moraju
se ponovo namjestiti, zato se obratite
mreži CITROËN.
Ako je vaše vozilo opremljeno tahografom
ili alarmom, preporučujemo da minus (-)
stezaljku akumulatora (nalazi se u kabini,
ispod podnice na lijevoj strani) odspojite ako
se vozilom ne namjeravate koristiti dulje od
5 dana.

Prije odspajanja akumulatora pričekajte da
od prekida kontakta prođu 2 minute.
Stezaljke akumulatora ne odspajajte kad
motor radi.
Akumulator počnite puniti tek nakon
odspajanja stezaljki.
Prije odspajanja akumulatora zatvorite sve
prozore i vrata.
Nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte 1 minutu
prije pokretanja motora, radi inicijalizacije
elektroničkih sustava. Ako i nakon toga
utvrdite neke manje smetnje u radu, obratite
se mreži CITROËN.

Akumulator

14
7
BRZA POMO
Ć
8






Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12 V posebne
tehnologije i karakteristika, kakav se
ugrađuje naročito uz sustav Stop & Start.
Zamjena ili odspajanje takvog akumulatora
smije se obaviti isključivo u mreži CITROËN
ili u nekoj stručnoj radionici.
U slučaju nepoštivanja tog pravila moglo bi
doći do prijevremenog trošenja akumulatora.

Nakon ponovne ugradnje akumulatora
u mreži CITROËN ili u nekoj stručnoj
radionici, sustav Stop & Start postat će
aktivan tek nakon neprekinutog stajanja
vozila, čije trajanje ovisi o vremenskim
uvjetima i o napunjenosti akumulatora
(do oko 8 sati).

Prilikom punjenja akumulatora, nemojte
ga odspojiti.
Akumulator

14
8

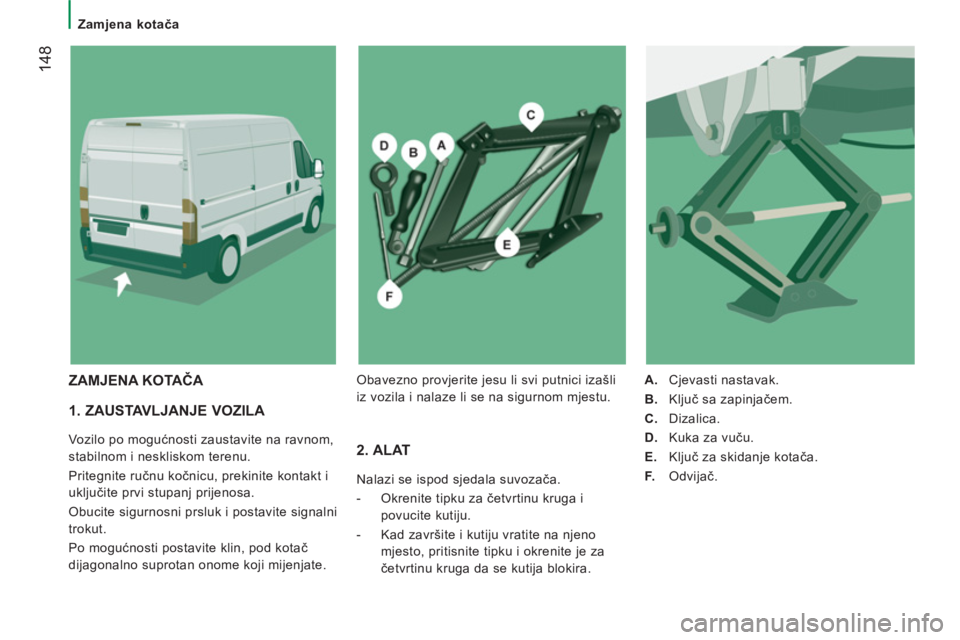

Zamjena kotača



1. ZAUSTAVLJANJE VOZILA

Vozilo po mogućnosti zaustavite na ravnom,
stabilnom i neskliskom terenu.
Pritegnite ručnu kočnicu, prekinite kontakt i
uključite prvi stupanj prijenosa.
Obucite sigurnosni prsluk i postavite signalni
trokut.
Po mogućnosti postavite klin, pod kotač
dijagonalno suprotan onome koji mijenjate. 2. ALAT

Nalazi se ispod sjedala suvozača.


- Okrenite tipku za četvrtinu kruga i
povucite kutiju.

- Kad završite i kutiju vratite na njeno
mjesto, pritisnite tipku i okrenite je za
četvrtinu kruga da se kutija blokira.

A.
Cjevasti nastavak.

B.
Ključ sa zapinjačem.

C.
Dizalica.

D.
Kuka za vuču.

E.
Ključ za skidanje kotača.

F.
Odvijač.


ZAMJENA KOTAČA Obavezno provjerite jesu li svi putnici izašli
iz vozila i nalaze li se na sigurnom mjestu.
