122
Jumper_nl_Chap05_Securite_ed01-2016

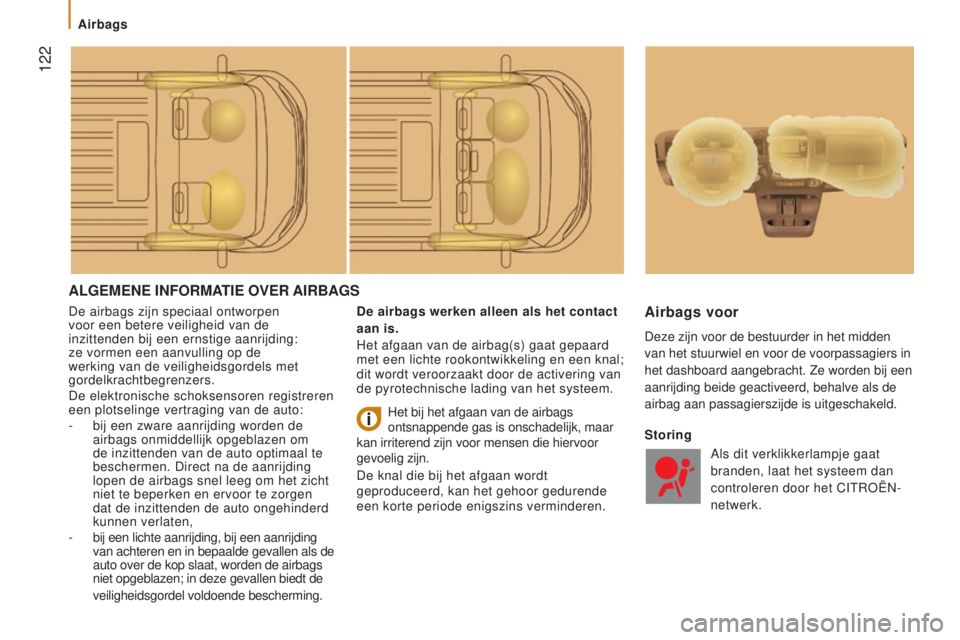

AlgeMeNe INFORMATIe OVeR AIRBAg S
De airbags zijn speciaal ontworpen
voor een betere veiligheid van de
inzittenden bij een ernstige aanrijding:
ze vormen een aanvulling op de
werking van de veiligheidsgordels met
gordelkrachtbegrenzers.
De elektronische schoksensoren registreren
een plotselinge vertraging van de auto:
-

bij een zware aanrijding worden de

airbags onmiddellijk opgeblazen om
de inzittenden van de auto optimaal te
beschermen. Direct na de aanrijding
lopen de airbags snel leeg om het zicht
niet te beperken en ervoor te zorgen
dat de inzittenden de auto ongehinderd
kunnen verlaten,
-

bij een lichte aanrijding, bij een aanrijding

van achteren en in bepaalde gevallen als de
auto over de kop slaat, worden de airbags
niet opgeblazen; in deze gevallen biedt de
veiligheidsgordel voldoende bescherming.d e airbags werken alleen als het contact
aan is.
Het afgaan van de airbag(s) gaat gepaard
met een lichte rookontwikkeling en een knal;
dit wordt veroorzaakt door de activering van
de pyrotechnische lading van het systeem.Airbags voor
Deze zijn voor de bestuurder in het midden
van het stuurwiel en voor de voorpassagiers in
het dashboard aangebracht. Ze worden bij een
aanrijding beide geactiveerd, behalve als de
airbag aan passagierszijde is uitgeschakeld.
Het bij het afgaan van de airbags
ontsnappende gas is onschadelijk, maar
kan irriterend zijn voor mensen die hiervoor
gevoelig zijn.
De knal die bij het afgaan wordt
geproduceerd, kan het gehoor gedurende
een korte periode enigszins verminderen. Storing
Als dit verklikkerlampje gaat
branden, laat het systeem dan
controleren door het CITROËN-
netwerk.
Airbags

160
Jumper_nl_Chap08_Aide-Rapide_ed01-2016

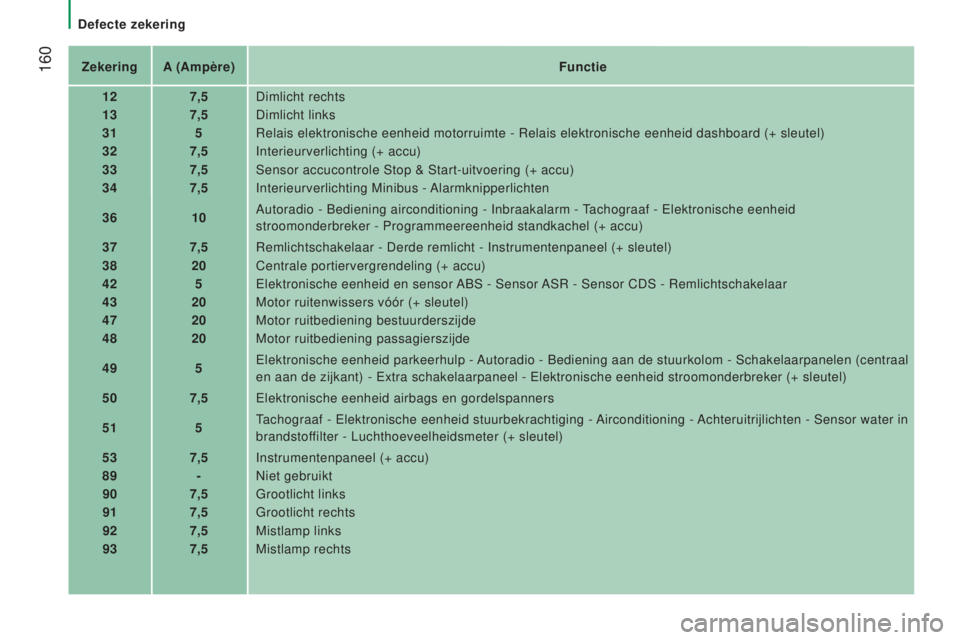

ZekeringA (Ampère) Functie
12 7,5Dimlicht rechts
13 7,5Dimlicht links
31 5Relais elektronische eenheid motorruimte - Relais elektronische eenheid \
dashboard (+ sleutel)
32 7,5Interieurverlichting (+ accu)
33 7,5Sensor accucontrole Stop & Start-uitvoering (+ accu)
34 7,5Interieurverlichting Minibus - Alarmknipperlichten
36 10Autoradio - Bediening airconditioning - Inbraakalarm - Tachograaf - Elektronische eenheid
stroomonderbreker - Programmeereenheid standkachel (+ accu)
37 7,5Remlichtschakelaar - Derde remlicht - Instrumentenpaneel (+ sleutel)
38 20Centrale portiervergrendeling (+ accu)
42 5Elektronische eenheid en sensor ABS - Sensor ASR - Sensor CDS - Remlichtschakelaar
43 20Motor ruitenwissers vóór (+ sleutel)
47 20Motor ruitbediening bestuurderszijde
48 20Motor ruitbediening passagierszijde
49 5Elektronische eenheid parkeerhulp - Autoradio - Bediening aan de stuurkolom - Schakelaarpanelen (centraal
en aan de zijkant) - Extra schakelaarpaneel - Elektronische eenheid str\
oomonderbreker (+ sleutel)
50 7,5Elektronische eenheid airbags en gordelspanners
51 5Tachograaf - Elektronische eenheid stuurbekrachtiging - Airconditioning - Achteruitrijlichten - Sensor water in
brandstoffilter - Luchthoeveelheidsmeter (+ sleutel)
53 7,5Instrumentenpaneel (+ accu)
89 -Niet gebruikt
90 7,5Grootlicht links
91 7,5Grootlicht rechts
92 7,5Mistlamp links
93 7,5Mistlamp rechts
Defecte zekering
