CITROEN JUMPER 2017 Instrukcja obsługi (in Polish)

159
Jumper_pl_Chap08_Aide-Rapide_ed01-2016

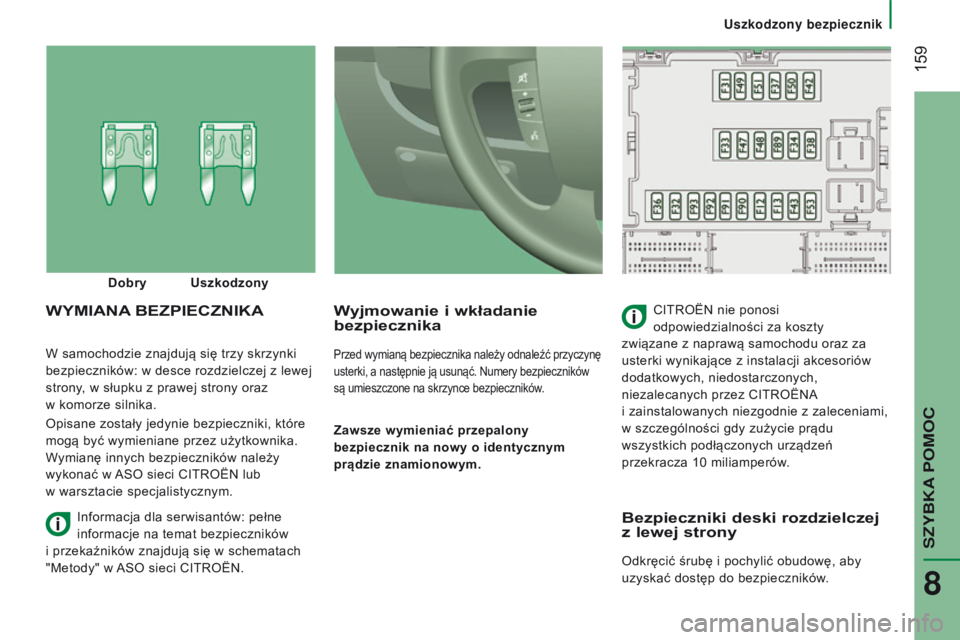

W samochodzie znajdują się trzy skrzynki
bezpieczników: w desce rozdzielczej z lewej
strony, w
słupku z prawej strony oraz
w
komorze silnika.
Opisane zostały jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika.
Wymianę innych bezpieczników należy
wykonać w

ASO sieci CITROËN lub

w
warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Przed wymianą bezpiecznika należy odnaleźć przyczynę
usterki, a
następnie ją usunąć. Numery bezpieczników
są umieszczone na skrzynce bezpieczników.
Zawsze wymieniać przepalony
bezpiecznik na nowy o identycznym
prądzie znamionowym.
WYMIANA BEZ p IECZNIKACITROËN nie ponosi
odpowiedzialności za koszty
związane z
naprawą samochodu oraz za
usterki wynikające z
instalacji akcesoriów
dodatkowych, niedostarczonych,
niezalecanych przez CITROËNA
i

zainstalowanych niezgodnie z zaleceniami,
w

szczególności gdy zużycie prądu
wszystkich podłączonych urządzeń
przekracza 10
miliamperów.
Dobry Uszkodzony
Informacja dla serwisantów: pełne
informacje na temat bezpieczników
i

przekaźników znajdują się w

schematach
"Metody" w

ASO sieci CITROËN.
Bezpieczniki deski rozdzielczej
z lewej strony
Odkręcić śrubę i pochylić obudowę, aby
uzyskać dostęp do bezpieczników .
SZYBKA
8
Uszkodzony bezpiecznik

160
Jumper_pl_Chap08_Aide-Rapide_ed01-2016

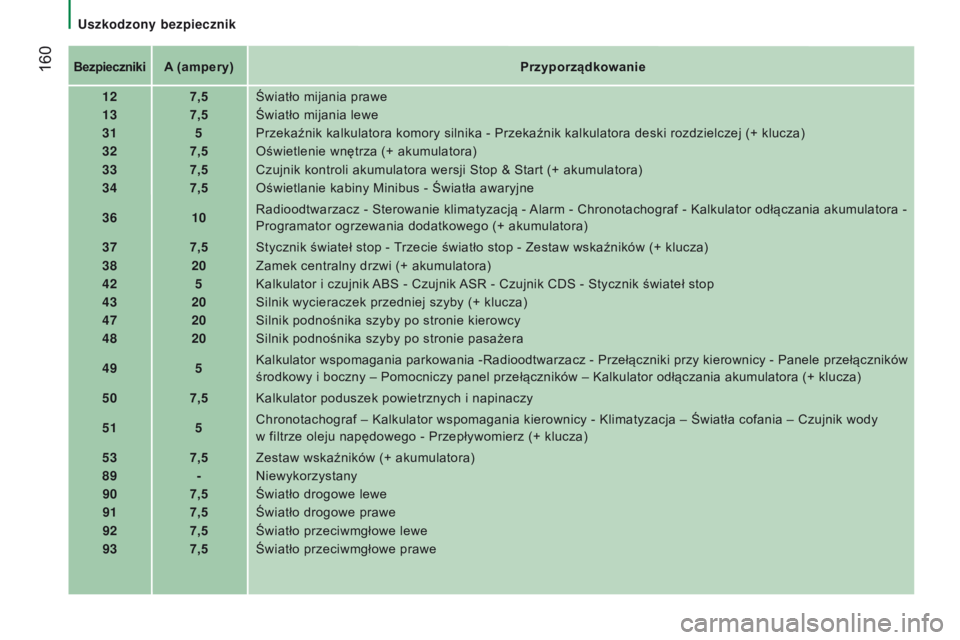

BezpiecznikiA (ampery)przyporządkowanie
12 7,5Światło mijania prawe
13 7,5Światło mijania lewe
31 5Przekaźnik kalkulatora komory silnika - Przekaźnik kalkulatora deski rozdzielczej (+ klucza)
32 7,5Oświetlenie wnętrza (+ akumulatora)
33 7,5Czujnik kontroli akumulatora wersji Stop & Start (+ akumulatora)
34 7,5Oświetlanie kabiny Minibus - Światła awaryjne
36 10Radioodtwarzacz - Sterowanie klimatyzacją - Alarm - Chronotachograf - Kalkulator odłączania akumulatora -
Programator ogrzewania dodatkowego (+ akumulatora)
37 7,5Stycznik świateł stop - Trzecie światło stop - Zestaw wskaźników (+ klucza)
38 20Zamek centralny drzwi (+ akumulatora)
42 5Kalkulator i
czujnik ABS - Czujnik ASR - Czujnik CDS - Stycznik świateł stop
43 20Silnik wycieraczek przedniej szyby (+ klucza)
47 20Silnik podnośnika szyby po stronie kierowcy
48 20Silnik podnośnika szyby po stronie pasażera
49 5Kalkulator wspomagania parkowania -Radioodtwarzacz - Przełączniki przy kierownicy - Panele przełączników
środkowy i
boczny – Pomocniczy panel przełączników – Kalkulator odłączania akumulatora (+ klucza)
50 7,5Kalkulator poduszek powietrznych i
napinaczy
51 5Chronotachograf – Kalkulator wspomagania kierownicy - Klimatyzacja – Światła cofania – Czujnik wody
w
filtrze oleju napędowego - Przepływomierz (+ klucza)
53 7,5Zestaw wskaźników (+ akumulatora)
89 -Niewykorzystany
90 7,5Światło drogowe lewe
91 7,5Światło drogowe prawe
92 7,5Światło przeciwmgłowe lewe
93 7,5Światło przeciwmgłowe prawe
uszkodzony bezpiecznik

161
Jumper_pl_Chap08_Aide-Rapide_ed01-2016
Bezpieczniki w słupku z prawej
strony
Odpiąć obudowę.
p

o zakończeniu wymiany zamknąć
dokładnie pokrywę.
BezpiecznikiA (amper)p rzyporządkowanie
54 -Niewykorzystany
55 15Ogrzewanie foteli
56 15Gniazdo 12
V tylnych pasażerów
57 10Ogrzewanie dodatkowe pod siedzeniem
58 15Odmrażanie lewej tylnej szyby
59 15Odmrażanie prawej tylnej szyby
60 -Niewykorzystany
61 -Niewykorzystany
62 -Niewykorzystany
63 10Przełącznik ogrzewania dodatkowego pasażerów z
tyłu
64 -Niewykorzystany
65 30Wentylator ogrzewania dodatkowego pasażerów z
tyłu
SZyBKA POMOC
8
uszkodzony bezpiecznik

162
Jumper_pl_Chap08_Aide-Rapide_ed01-2016

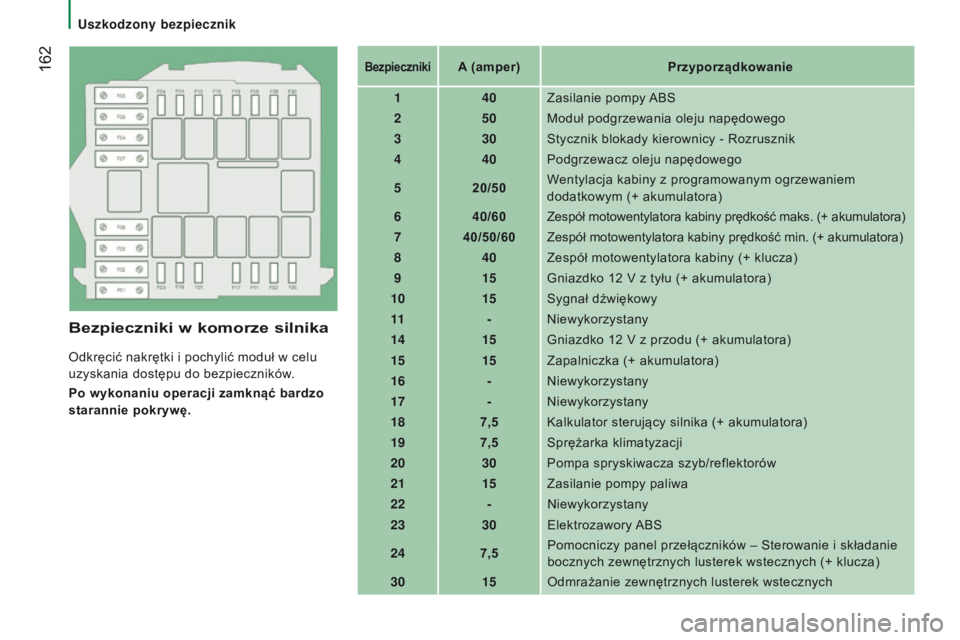

Bezpieczniki w komorze silnika
Odkręcić nakrętki i pochylić moduł w celu
uzyskania dostępu do bezpieczników .
p

o wykonaniu operacji zamknąć bardzo
starannie pokrywę.
BezpiecznikiA (amper)p rzyporządkowanie
1 40Zasilanie pompy ABS
2 50Moduł podgrzewania oleju napędowego
3 30Stycznik blokady kierownicy - Rozrusznik
4 40Podgrzewacz oleju napędowego
5 20/50Wentylacja kabiny z
programowanym ogrzewaniem
dodatkowym (+ akumulatora)
6 40/60Zespół motowentylatora kabiny prędkość maks. (+ akumulatora)
7 40/50/60 Zespół motowentylatora kabiny prędkość min. (+ akumulatora)
8 40Zespół motowentylatora kabiny (+ klucza)
9 15Gniazdko 12
V z tyłu (+ akumulatora)
10 15Sygnał dźwiękowy
11 -Niewykorzystany
14 15Gniazdko 12
V z przodu (+ akumulatora)
15 15Zapalniczka (+ akumulatora)
16 -Niewykorzystany
17 -Niewykorzystany
18 7,5Kalkulator sterujący silnika (+ akumulatora)
19 7,5Sprężarka klimatyzacji
20 30Pompa spryskiwacza szyb/reflektorów
21 15Zasilanie pompy paliwa
22 -Niewykorzystany
23 30Elektrozawory ABS
24 7,5Pomocniczy panel przełączników – Sterowanie i
składanie
bocznych zewnętrznych lusterek wstecznych (+ klucza)
30 15Odmrażanie zewnętrznych lusterek wstecznych
uszkodzony bezpiecznik

163
Jumper_pl_Chap08_Aide-Rapide_ed01-2016
Podczas mycia pod ciśnieniem
trudnych do usunięcia zabrudzeń, nie
należy kierować strumienia bezpośrednio na
reflektory, światła oraz na ich obwód, aby
nie uszkodzić lakieru i
uszczelek.

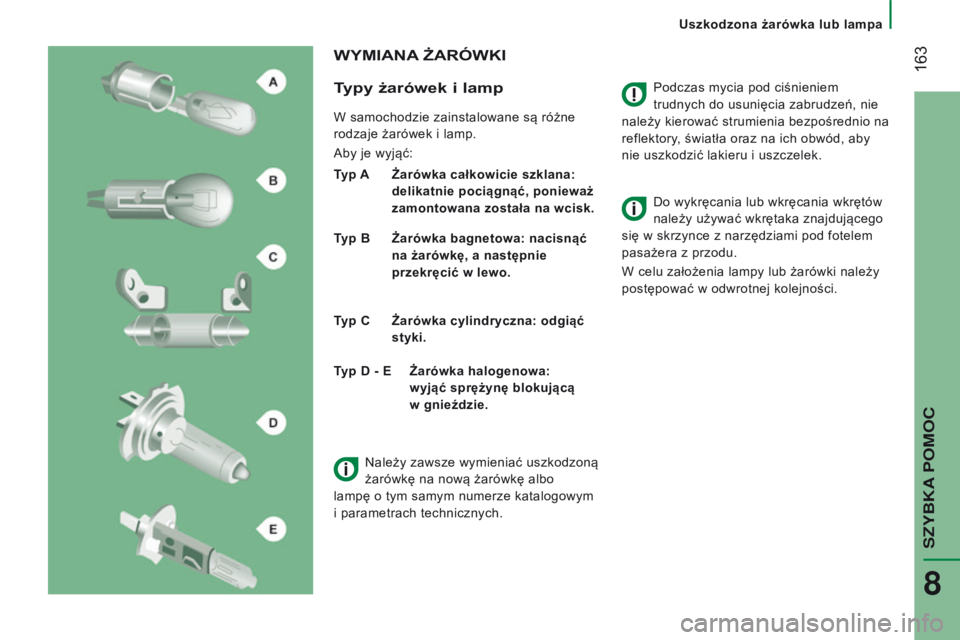

WYMIANA ŻARÓWKI
t
ypy
żarówek i
lamp
W samochodzie zainstalowane są różne
rodzaje żarówek i lamp.
Aby je wyjąć:
typ

A


Żarówka całkowicie szklana:

delikatnie pociągnąć, ponieważ
zamontowana została na wcisk.
typ B


Żarówka bagnetowa: nacisnąć

na żarówkę, a
następnie
przekręcić w
lewo.
typ C


Żarówka cylindryczna: odgiąć

styki. Do wykręcania lub wkręcania wkrętów
należy używać wkrętaka znajdującego
się w
skrzynce z narzędziami pod fotelem
pasażera z
przodu.
W celu założenia lampy lub żarówki należy
postępować w
odwrotnej kolejności.
typ D - E


Żarówka halogenowa:

wyjąć sprężynę blokującą
w
gnieździe.
Należy zawsze wymieniać uszkodzoną
żarówkę na nową żarówkę albo
lampę o tym samym numerze katalogowym
i
parametrach technicznych.
SZYBKA
8
Uszkodzona żarówka lub lampa

164
Jumper_pl_Chap08_Aide-Rapide_ed01-2016

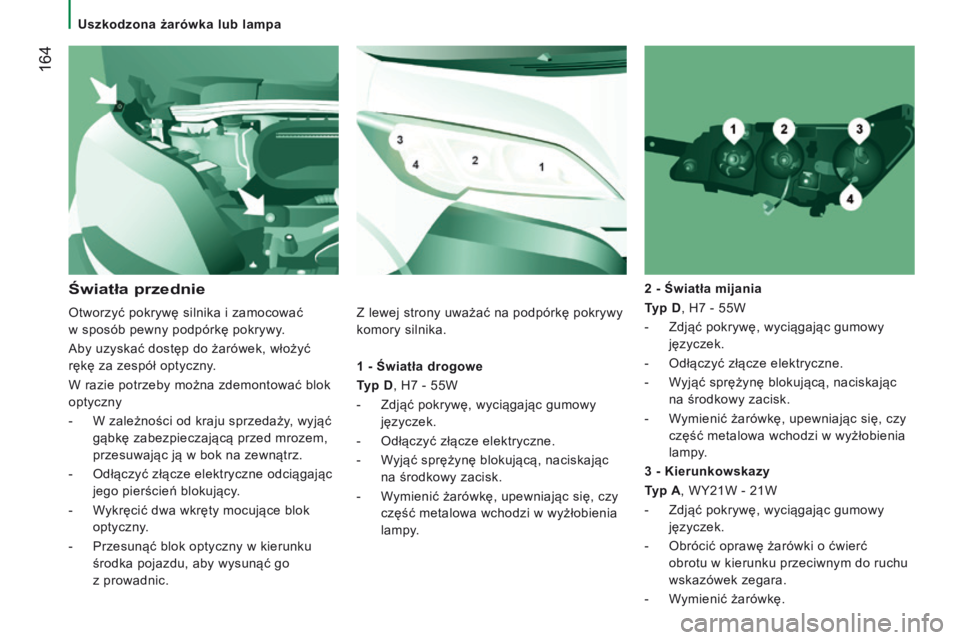

1 - Światła drogowe
typ D
, H7 - 55W
-

Zdjąć pokrywę, wyciągając gumowy

języczek.
-

Odłączyć złącze elektryczne.
-


W
yjąć sprężynę blokującą, naciskając
na środkowy zacisk.
-

W
ymienić żarówkę, upewniając się, czy
część metalowa wchodzi w
wyżłobienia
lampy. 2
- Światła mijania
typ D

, H7 - 55W
-
Zdjąć pokrywę, wyciągając gumowy

języczek.
- Odłączyć złącze elektryczne.
- W yjąć sprężynę blokującą, naciskając
na środkowy zacisk.
-

W
ymienić żarówkę, upewniając się, czy
część metalowa wchodzi w
wyżłobienia
lampy.
Światła przednie
3 - Kierunkowskazy
typ

A, WY21W - 21W
-

Zdjąć pokrywę, wyciągając gumowy

języczek.
-

Obrócić oprawę żarówki o ćwierć

obrotu w
kierunku przeciwnym do ruchu
wskazówek zegara.
-

W
ymienić żarówkę.
Otworzyć pokrywę silnika i

zamocować
w

sposób pewny podpórkę pokrywy.
Aby uzyskać dostęp do żarówek, włożyć
rękę za zespół optyczny.
W razie potrzeby można zdemontować blok
optyczny
-

W zależności od kraju sprzedaży

, wyjąć
gąbkę zabezpieczającą przed mrozem,
przesuwając ją w

bok na zewnątrz.
-
Odłączyć złącze elektryczne odciągając

jego pierścień blokujący.
-

W

ykręcić dwa wkręty mocujące blok
optyczny.
-

Przesunąć blok optyczny w


kierunku
środka pojazdu, aby wysunąć go
z

prowadnic. Z lewej strony uważać na podpórkę pokrywy
komory silnika.
Uszkodzona żarówka lub lampa

165
Jumper_pl_Chap08_Aide-Rapide_ed01-2016
Wymiana lamp halogenowych
musi odbywać się, gdy reflektor
jest wyłączony od kilku minut
(niebezpieczeństwo oparzeń). Nie dotykać
palcami bezpośrednio lampy, użyć
niestrzępiącej sie ściereczki.
Po zakończeniu operacji sprawdzić działanie
świateł.

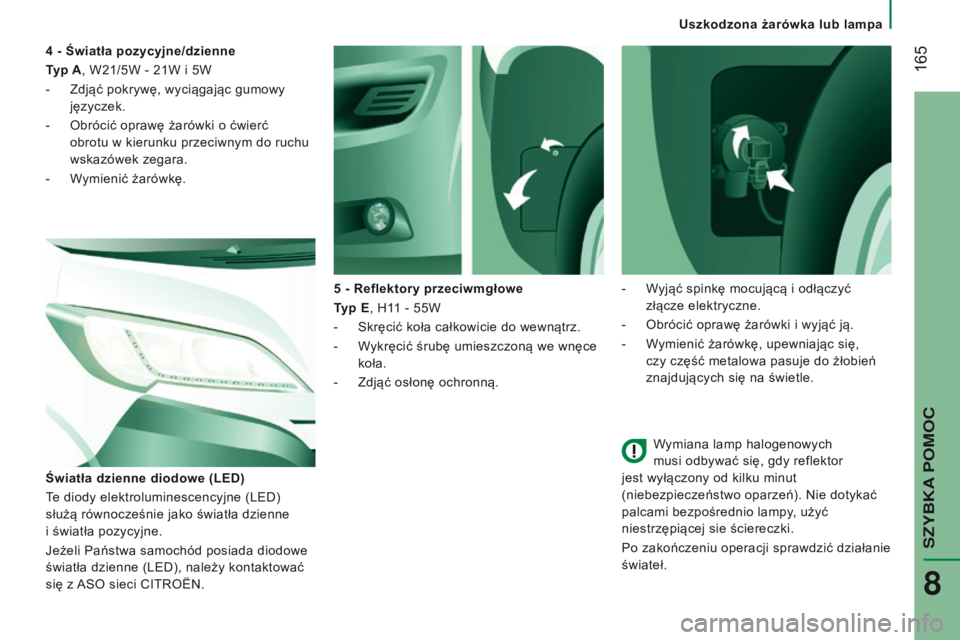

5

- Reflektory przeciwmgłowe
typ E

, H11

- 55W
-

Skręcić koła całkowicie do wewnątrz.
-


W

ykręcić śrubę umieszczoną we wnęce
koła.
-

Zdjąć osłonę ochronną.
Światła dzienne diodowe (LED)
T

e diody elektroluminescencyjne (LED)
służą równocześnie jako światła dzienne
i

światła pozycyjne.
Jeżeli Państwa samochód posiada diodowe
światła dzienne (LED), należy kontaktować
się z

ASO sieci CITROËN.
4


- Światła pozycyjne/dzienne
typ

A, W21/5W - 21W i

5W
-

Zdjąć pokrywę, wyciągając gumowy


języczek.
-

Obrócić oprawę żarówki o ćwierć


obrotu w

kierunku przeciwnym do ruchu
wskazówek zegara.
-

W

ymienić żarówkę.
-

W
yjąć spinkę mocującą i odłączyć
złącze elektryczne.
-

Obrócić oprawę żarówki i
wyjąć ją.
-

W
ymienić żarówkę, upewniając się,
czy część metalowa pasuje do żłobień
znajdujących się na świetle.
SZYBKA
8
Uszkodzona żarówka lub lampa

166
Jumper_pl_Chap08_Aide-Rapide_ed01-2016

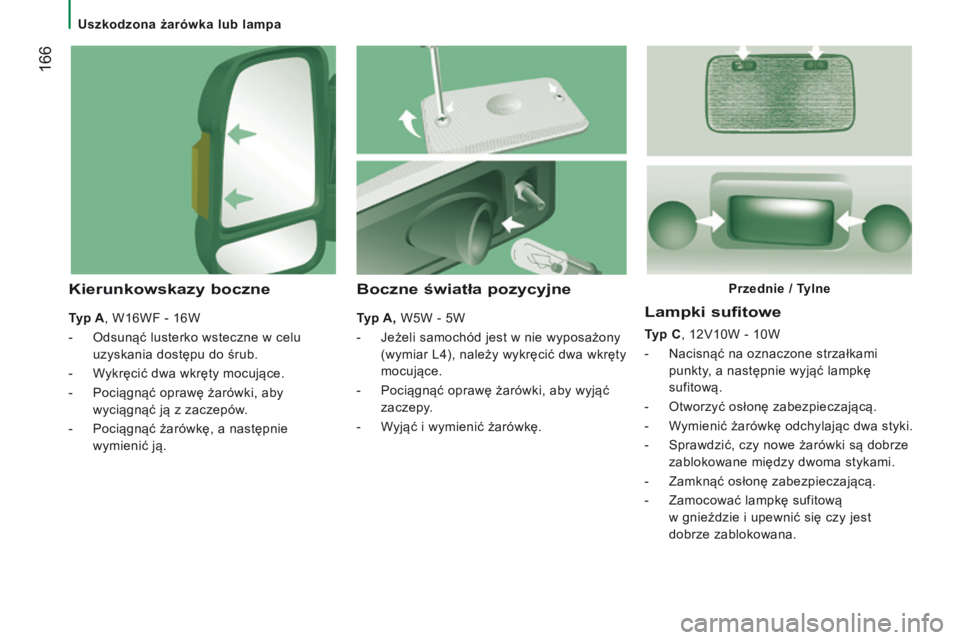

Lampki sufitowe
typ C, 12V10W - 10W
-
Nacisnąć na oznaczone strzałkami

punkty, a
następnie wyjąć lampkę
sufitową.
-

Otworzyć osłonę zabezpieczającą.
-


W
ymienić żarówkę odchylając dwa styki.
-

Sprawdzić, czy nowe żarówki są dobrze

zablokowane między dwoma stykami.
-

Zamknąć osłonę zabezpieczającą.
-


Zamocować lampkę sufitową

w
gnieździe i upewnić się czy jest
dobrze zablokowana.
Boczne światła pozycyjne
typ A, W5W - 5W
-

Jeżeli samochód jest w
nie wyposażony
(wymiar L4), należy wykręcić dwa wkręty
mocujące.
-

Pociągnąć oprawę żarówki, aby wyjąć

zaczepy.
-

W
yjąć i wymienić żarówkę.
Kierunkowskazy boczne
typ A, W16WF - 16W
-
Odsunąć lusterko wsteczne w
celu
uzyskania dostępu do śrub.
-

W
ykręcić dwa wkręty mocujące.
-

Pociągnąć oprawę żarówki, aby

wyciągnąć ją z
zaczepów.
-

Pociągnąć żarówkę, a
następnie
wymienić ją.
p
rzednie / t
ylne
Uszkodzona żarówka lub lampa

167
Jumper_pl_Chap08_Aide-Rapide_ed01-2016

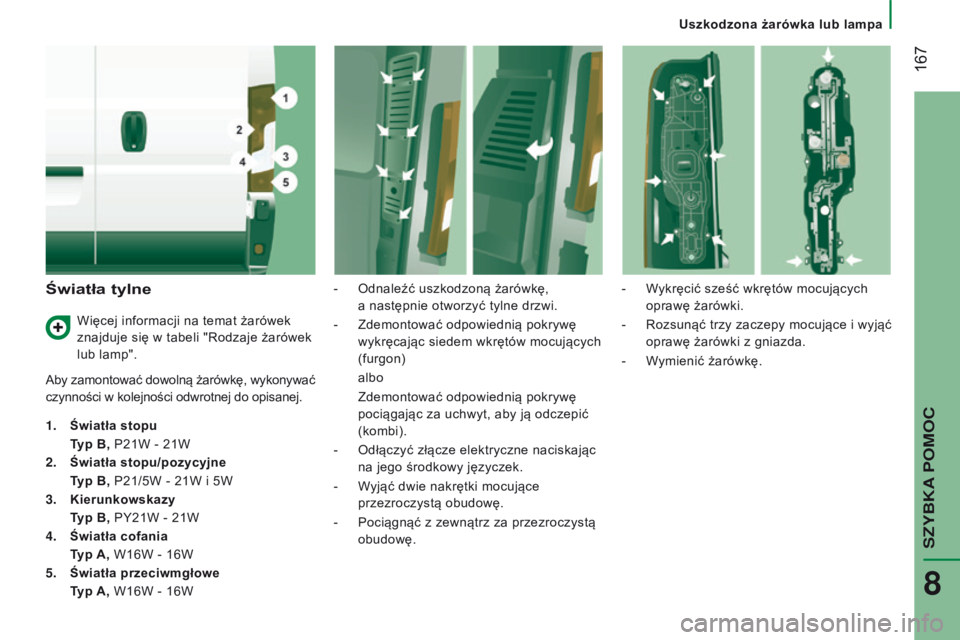

Światła tylne
Aby zamontować dowolną żarówkę, wykonywać
czynności w kolejności odwrotnej do opisanej.
1.

Światła stopu
typ B,

P21W - 21W
2.

Światła stopu/pozycyjne
typ B,

P21/5W - 21W i 5W
3.

Kierunkowskazy
typ B,

PY21W - 21W
4.

Światła cofania
typ

A, W16W - 16W
5.

Światła przeciwmgłowe
typ

A, W16W - 16W -

Odnaleźć uszkodzoną żarówkę,

a następnie otworzyć tylne drzwi.
-
Zdemontować odpowiednią pokrywę

wykręcając siedem wkrętów mocujących
(furgon) albo
Zdemontować odpowiednią pokrywę


pociągając za uchwyt, aby ją odczepić
(kombi).
-

Odłączyć złącze elektryczne naciskając

na jego środkowy języczek.
-

W
yjąć dwie nakrętki mocujące
przezroczystą obudowę.
-

Pociągnąć z
zewnątrz za przezroczystą
obudowę. -

W
ykręcić sześć wkrętów mocujących
oprawę żarówki.
-
Rozsunąć
trzy zaczepy mocujące i
wyjąć

oprawę żarówki z gniazda.
-
W
ymienić żarówkę.
Więcej informacji na temat żarówek
znajduje się w tabeli "Rodzaje żarówek
lub lamp".
SZyBKA POMOC
8
Uszkodzona żarówka lub lampa

168
Jumper_pl_Chap08_Aide-Rapide_ed01-2016

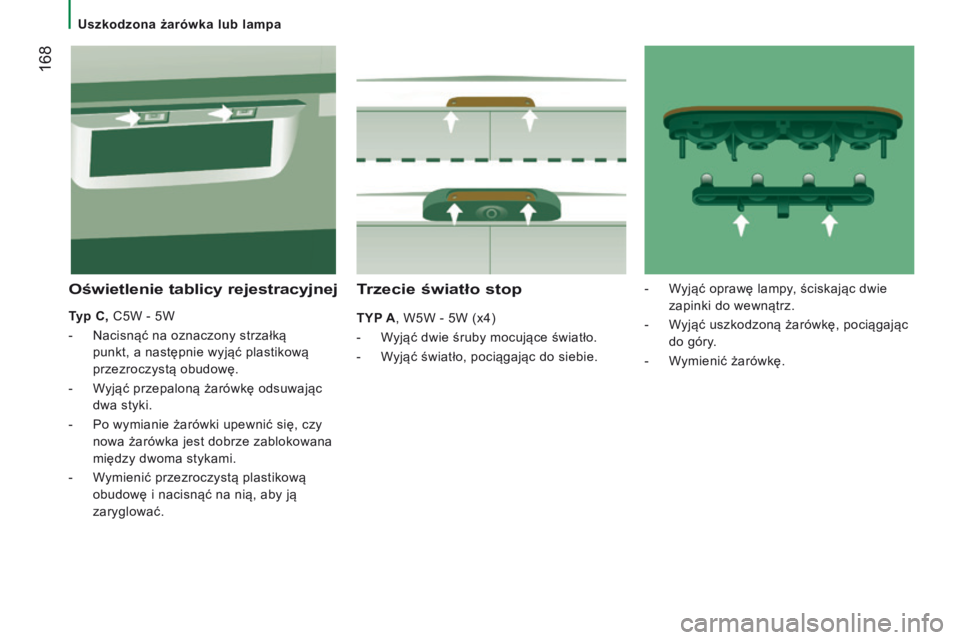

trzecie światło stop
tYp A, W5W - 5W (x4)
-
W
yjąć dwie śruby mocujące światło.
-

W
yjąć światło, pociągając do siebie.
Oświetlenie tablicy rejestracyjnej
typ C, C5W - 5W
-
Nacisnąć na oznaczony strzałką

punkt, a
następnie wyjąć plastikową
przezroczystą obudowę.
-

W
yjąć przepaloną żarówkę odsuwając
dwa styki.
-

Po wymianie żarówki upewnić się, czy

nowa żarówka jest dobrze zablokowana
między dwoma stykami.
-

W
ymienić przezroczystą plastikową
obudowę i
nacisnąć na nią, aby ją
zaryglować. -

W
yjąć oprawę lampy, ściskając dwie
zapinki do wewnątrz.
- W yjąć uszkodzoną żarówkę, pociągając
do góry.
-

W
ymienić żarówkę.
Uszkodzona żarówka lub lampa
