CITROEN JUMPER DISPATCH 2017 Instrukcja obsługi (in Polish)

199
Jumpy _pl_Chap06_conduite_ed01-2016

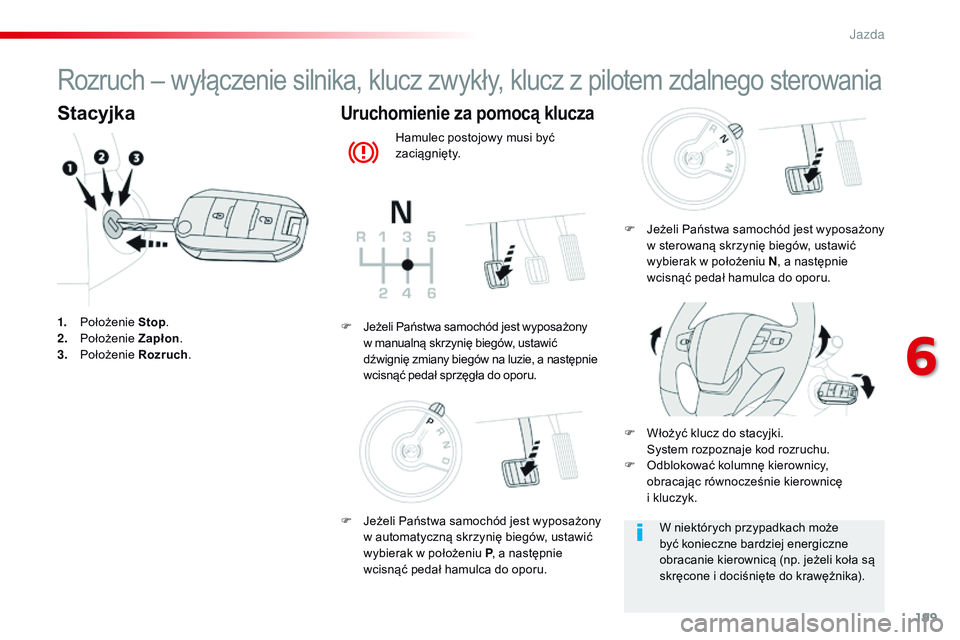

Rozruch – wyłączenie silnika, klucz zwykły, klucz z pilotem zdalnego sterowania
Stacyjka
1. Położenie Stop.
2. P ołożenie Zapłon.
3.
P

ołożenie Rozruch.
Uruchomienie za pomocÄ… klucza
Hamulec postojowy musi być
zaciągnięty.
F

W
łożyć klucz do stacyjki.
S

ystem rozpoznaje kod rozruchu.
F

O
dblokować kolumnę kierownicy,
obracając równocześnie kierownicę
i kluczyk.
F

J

eżeli Państwa samochód jest wyposażony
w manualną skrzynię biegów, ustawić
dźwignię zmiany biegów na luzie, a
następnie
wcisnąć pedał sprzęgła do oporu.
W niektórych przypadkach może
być konieczne bardziej energiczne
obracanie kierownicą (np. jeżeli koła są
skręcone i dociśnięte do krawężnika).
F

J
eżeli Państwa samochód jest wyposażony
w sterowaną skrzynię biegów, ustawić
wybierak w położeniu N , a następnie
wcisnąć pedał hamulca do oporu.
F

J

eżeli Państwa samochód jest wyposażony
w automatyczną skrzynię biegów, ustawić
wybierak w położeniu P , a następnie
wcisnąć pedał hamulca do oporu.
6
Jazda

200
Jumpy _pl_Chap06_conduite_ed01-2016

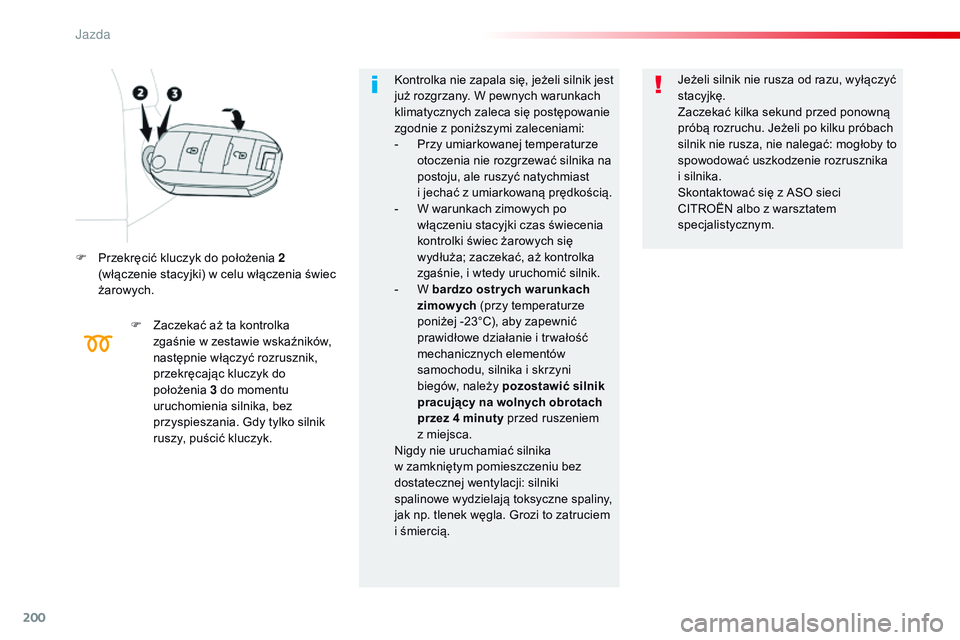

F Przekręcić kluczyk do położenia 2 (włączenie stacyjki) w celu włączenia świec
żarowych.
F

Z
aczekać aż ta kontrolka
zgaśnie w zestawie wskaźników,
następnie włączyć rozrusznik,
przekręcając kluczyk do
położenia 3 do momentu
uruchomienia silnika, bez
przyspieszania. Gdy tylko silnik
ruszy, puścić kluczyk. Kontrolka nie zapala się, jeżeli silnik jest
już rozgrzany. W pewnych warunkach
klimatycznych zaleca się postępowanie
zgodnie z poniższymi zaleceniami:
-

P
rzy umiarkowanej temperaturze
otoczenia nie rozgrzewać silnika na
postoju, ale ruszyć natychmiast
i jechać z umiarkowaną prędkością.
-
W w
arunkach zimowych po
włączeniu stacyjki czas świecenia
kontrolki świec żarowych się
wydłuża; zaczekać, aż kontrolka
zgaśnie, i wtedy uruchomić silnik.
-

W
bardzo ostr ych warunkach
zimowych (przy temperaturze
poniżej -23°C), aby zapewnić
prawidłowe działanie i tr wałość
mechanicznych elementów
samochodu, silnika i skrzyni
biegów, należy pozostawić silnik
pracujÄ…cy na wolnych obrotach
przez 4 minuty przed ruszeniem
z miejsca.
Nigdy nie uruchamiać silnika
w zamkniętym pomieszczeniu bez
dostatecznej wentylacji: silniki
spalinowe wydzielajÄ… toksyczne spaliny,
jak np. tlenek węgla. Grozi to zatruciem
i śmiercią. Jeżeli silnik nie rusza od razu, wyłączyć
stacyjkÄ™.
Zaczekać kilka sekund przed ponowną
próbą rozruchu. Jeżeli po kilku próbach
silnik nie rusza, nie nalegać: mogłoby to
spowodować uszkodzenie rozrusznika
i silnika.
Skontaktować się z ASO sieci
CITROËN albo z warsztatem
specjalistycznym.
Jazda

201
Jumpy _pl_Chap06_conduite_ed01-2016

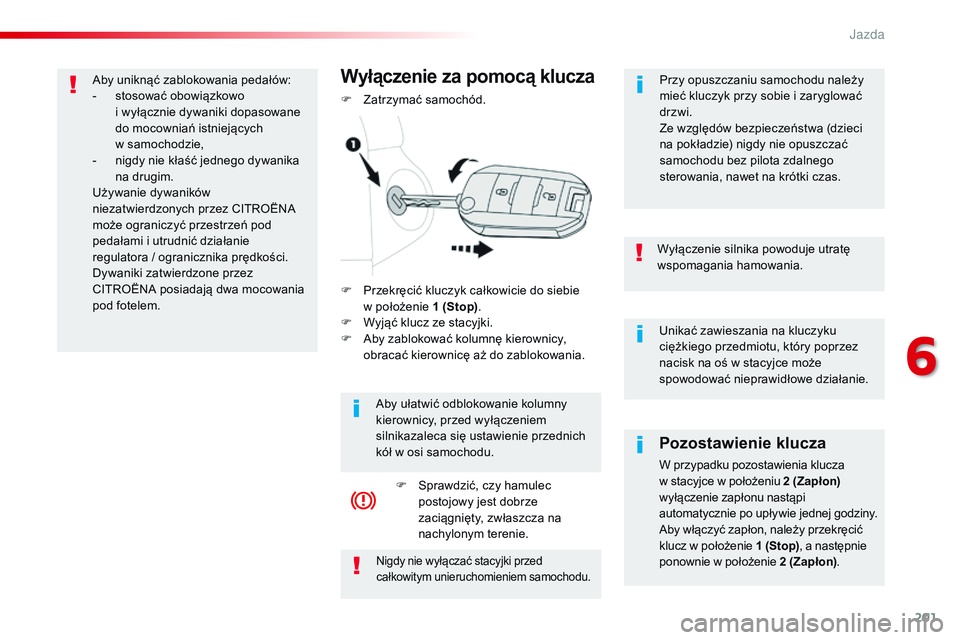

Unikać zawieszania na kluczyku
ciężkiego przedmiotu, który poprzez
nacisk na oś w stacyjce może
spowodować nieprawidłowe działanie.
Wyłączenie silnika powoduje utratę
wspomagania hamowania.
Pozostawienie klucza
W przypadku pozostawienia klucza
w stacyjce w położeniu 2 (Zapłon)

wyłączenie zapłonu nastąpi
automatycznie po upływie jednej godziny.
Aby włączyć zapłon, należy przekręcić
klucz w położenie 1 (Stop) , a następnie
ponownie w położenie 2 (Zapłon) .
Nigdy nie wyłączać stacyjki przed
całkowitym unieruchomieniem samochodu.
F Przekręcić kluczyk całkowicie do siebie
w położenie 1 (Stop) .
F

W
yjąć klucz ze stacyjki.
F

A
by zablokować kolumnę kierownicy,
obracać kierownicę aż do zablokowania.
Wyłączenie za pomocą klucza
F Zatrzymać samochód.
Aby ułatwić odblokowanie kolumny
kierownicy, przed wyłączeniem
silnikazaleca siÄ™ ustawienie przednich
kół w osi samochodu.F

S
prawdzić, czy hamulec
postojowy jest dobrze
zaciągnięty, zwłaszcza na
nachylonym terenie. Przy opuszczaniu samochodu należy
mieć kluczyk przy sobie i zaryglować
drzwi.
Ze względów bezpieczeństwa (dzieci
na pokładzie) nigdy nie opuszczać
samochodu bez pilota zdalnego
sterowania, nawet na krótki czas.
Aby uniknąć zablokowania pedałów:
-
s
tosować obowiązkowo
i

wyłącznie dywaniki dopasowane
do mocowniań istniejących
w

samochodzie,
-

n

igdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników
niezatwierdzonych przez CITROËNA
może ograniczyć przestrzeń pod
pedałami i utrudnić działanie
regulatora

/ ogranicznika prędkości.
Dywaniki zatwierdzone przez
CITROËNA posiadają dwa mocowania
pod fotelem.
6
J

202
Jumpy _pl_Chap06_conduite_ed01-2016

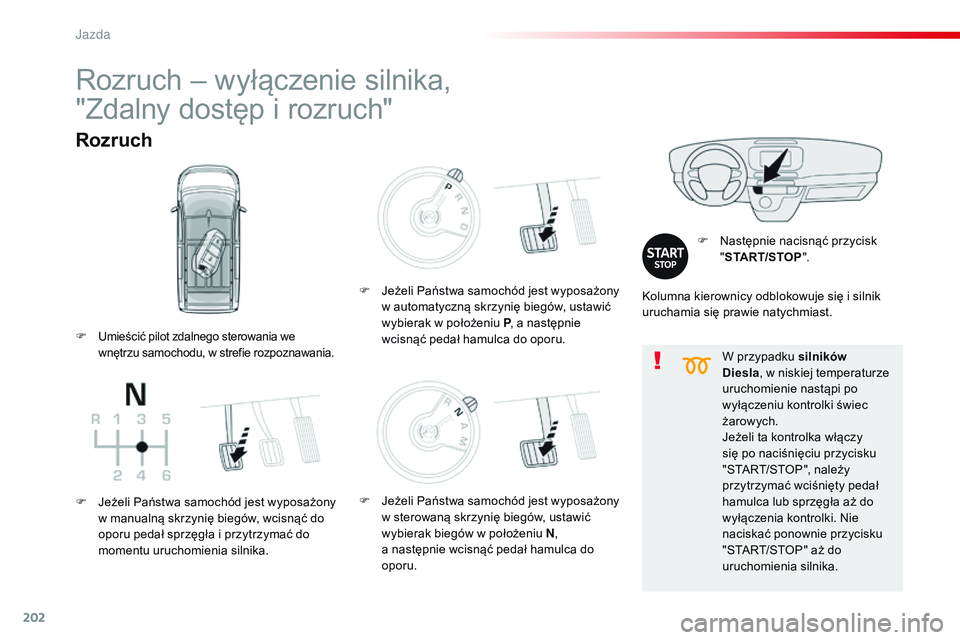

W przypadku silników
Diesla, w niskiej temperaturze
uruchomienie nastÄ…pi po
wyłączeniu kontrolki świec
żarowych.
Jeżeli ta kontrolka włączy
się po naciśnięciu przycisku
"START/STOP", należy
przytrzymać wciśnięty pedał
hamulca lub sprzęgła aż do
wyłączenia kontrolki. Nie
naciskać ponownie przycisku
"START/STOP" aż do
uruchomienia silnika.
Rozruch
F Następnie nacisnąć przycisk "START/STOP ".
Rozruch – wyłączenie silnika,
"Zdalny dostęp i rozruch"
Kolumna kierownicy odblokowuje siÄ™ i silnik
uruchamia siÄ™ prawie natychmiast.
F

Umieścić pilot zdalnego sterowania we
wnętrzu samochodu, w strefie rozpoznawania.
F Jeżeli Państwa samochód jest wyposażony w manualną skrzynię biegów, wcisnąć do
oporu pedał sprzęgła i przytrzymać do
momentu uruchomienia silnika. F

J
eżeli Państwa samochód jest wyposażony
w automatyczną skrzynię biegów, ustawić
wybierak w położeniu P , a następnie
wcisnąć pedał hamulca do oporu.
F J eżeli Państwa samochód jest wyposażony
w sterowaną skrzynię biegów, ustawić
wybierak biegów w położeniu N ,
a następnie wcisnąć pedał hamulca do
oporu.
Jazda

203
Jumpy _pl_Chap06_conduite_ed01-2016

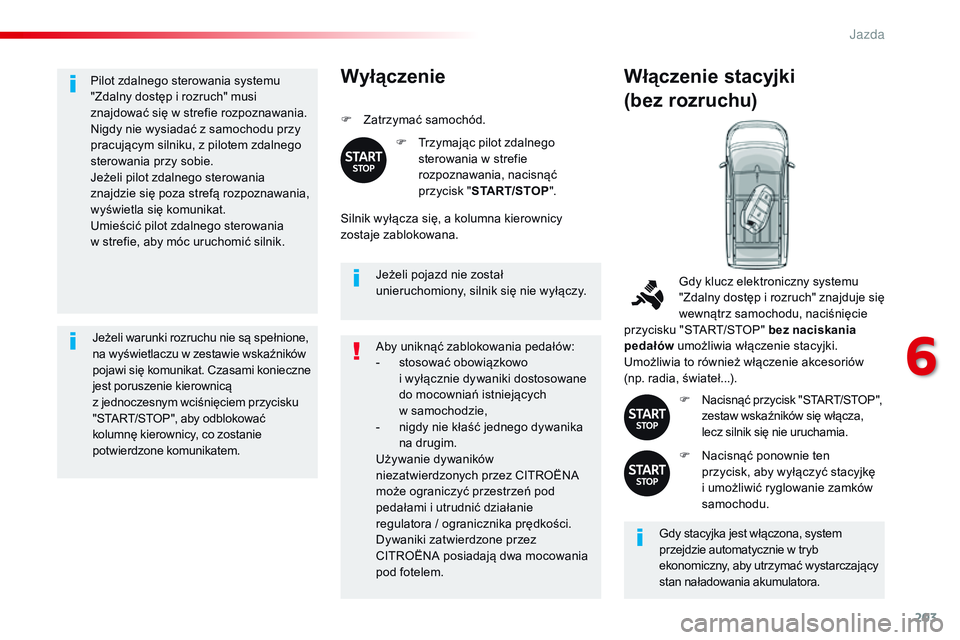

Pilot zdalnego sterowania systemu
"Zdalny dostęp i rozruch" musi
znajdować się w strefie rozpoznawania.
Nigdy nie wysiadać z samochodu przy
pracujÄ…cym silniku, z pilotem zdalnego
sterowania przy sobie.
Jeżeli pilot zdalnego sterowania
znajdzie siÄ™ poza strefÄ… rozpoznawania,
wyświetla się komunikat.
Umieścić pilot zdalnego sterowania
w strefie, aby móc uruchomić silnik.Jeżeli warunki rozruchu nie są spełnione,
na wyświetlaczu w zestawie wskaźników
pojawi siÄ™ komunikat. Czasami konieczne
jest poruszenie kierownicÄ…
z jednoczesnym wciśnięciem przycisku
"START/STOP", aby odblokować
kolumnÄ™ kierownicy, co zostanie
potwierdzone komunikatem. Jeżeli pojazd nie został
unieruchomiony, silnik się nie wyłączy.Wyłączenie
F Zatrzymać samochód.
F
T
rzymajÄ…c pilot zdalnego
sterowania w strefie
rozpoznawania, nacisnąć
przycisk " START/STOP ".
Silnik wyłącza się, a kolumna kierownicy
zostaje zablokowana.
WÅ‚Ä…czenie stacyjki
(bez rozruchu)
Gdy stacyjka jest włączona, system
przejdzie automatycznie w tryb
ekonomiczny, aby utrzymać wystarczający
stan naładowania akumulatora. Gdy klucz elektroniczny systemu
"Zdalny dostęp i rozruch" znajduje się
wewnątrz samochodu, naciśnięcie
przycisku "START/STOP" bez naciskania
pedałów umożliwia włączenie stacyjki.
Umożliwia to również włączenie akcesoriów
(np. radia, świateł...).
F
N
acisnąć przycisk "START/STOP",
zestaw wskaźników się włącza,
lecz silnik siÄ™ nie uruchamia.
F
N
acisnąć ponownie ten
przycisk, aby wyłączyć stacyjkę
i umożliwić ryglowanie zamków
samochodu.
Aby uniknąć zablokowania pedałów:
-

s

tosować obowiązkowo
i wyłącznie dywaniki dostosowane
do mocowniań istniejących
w samochodzie,
-

n

igdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników
niezatwierdzonych przez CITROËNA
może ograniczyć przestrzeń pod
pedałami i utrudnić działanie
regulatora

/ ogranicznika prędkości.
Dywaniki zatwierdzone przez
CITROËNA posiadają dwa mocowania
pod fotelem.
6
J

204
Jumpy _pl_Chap06_conduite_ed01-2016

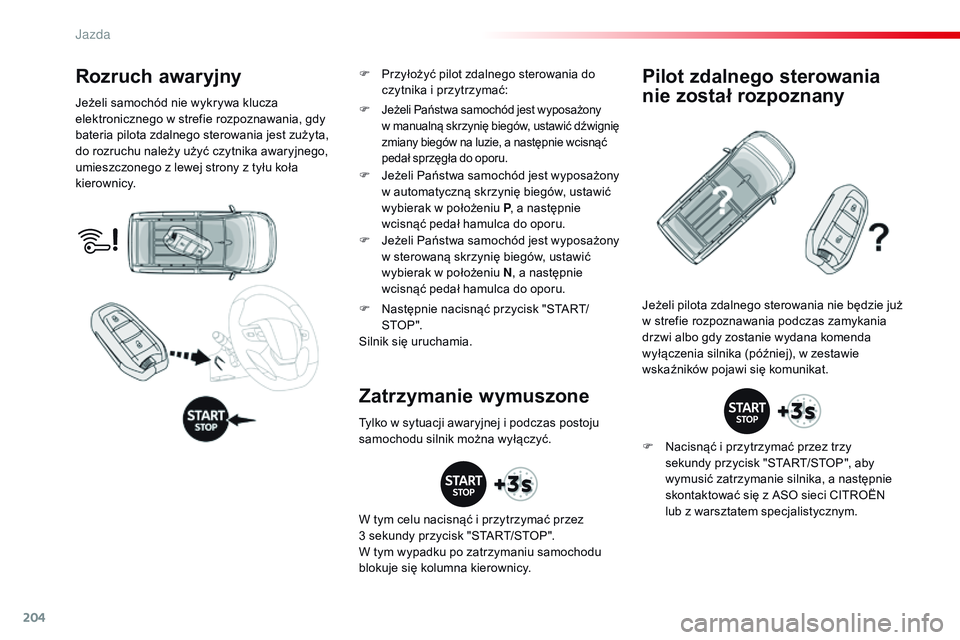

Rozruch awaryjny
Jeżeli samochód nie wykrywa klucza
elektronicznego w strefie rozpoznawania, gdy
bateria pilota zdalnego sterowania jest zużyta,
do rozruchu należy użyć czytnika awaryjnego,
umieszczonego z lewej strony z tyłu koła
kierownicy.F

N
astępnie nacisnąć przycisk "START/
STO P ".
Silnik się uruchamia. Jeżeli pilota zdalnego sterowania nie będzie już
w strefie rozpoznawania podczas zamykania
drzwi albo gdy zostanie wydana komenda
wyłączenia silnika (później), w zestawie
wskaźników pojawi się komunikat.
Zatrzymanie wymuszonePilot zdalnego sterowania
nie został rozpoznany
F Nacisnąć i przytrzymać przez trzy
sekundy przycisk "START/STOP", aby
wymusić zatrzymanie silnika, a następnie
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
F

Jeżeli Państwa samochód jest wyposażony

w manualną skrzynię biegów, ustawić dźwignię
zmiany biegów na luzie, a
następnie wcisnąć
pedał sprzęgła do oporu.
F Jeżeli Państwa samochód jest wyposażony w automatyczną skrzynię biegów, ustawić
wybierak w położeniu P , a następnie
wcisnąć pedał hamulca do oporu.
F

J
eżeli Państwa samochód jest wyposażony
w sterowaną skrzynię biegów, ustawić
wybierak w położeniu N , a następnie
wcisnąć pedał hamulca do oporu.
Tylko w sytuacji awaryjnej i podczas postoju
samochodu silnik można wyłączyć.
W tym celu nacisnąć i przytrzymać przez
3
sekundy przycisk "START/STOP".
W tym wypadku po zatrzymaniu samochodu
blokuje siÄ™ kolumna kierownicy. F
P
rzyłożyć pilot zdalnego sterowania do
czytnika i przytrzymać:
Jazda

205
Jumpy _pl_Chap06_conduite_ed01-2016

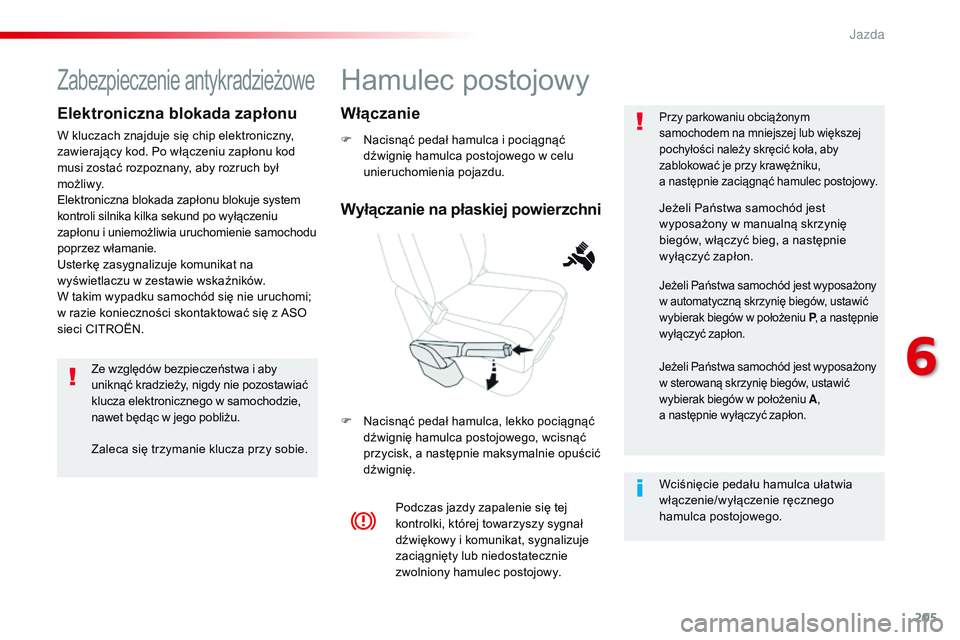

Hamulec postojowy
F Nacisnąć pedał hamulca i pociągnąć dźwignię hamulca postojowego w celu
unieruchomienia pojazdu.
F

N
acisnąć pedał hamulca, lekko pociągnąć
dźwignię hamulca postojowego, wcisnąć
przycisk, a następnie maksymalnie opuścić
dźwignię.
Przy parkowaniu obciążonym
samochodem na mniejszej lub większej
pochyłości należy skręcić koła, aby
zablokować je przy krawężniku,
a
następnie zaciągnąć hamulec postojowy.
Podczas jazdy zapalenie siÄ™ tej
kontrolki, której towarzyszy sygnał
dźwiękowy i komunikat, sygnalizuje
zaciągnięty lub niedostatecznie
zwolniony hamulec postojowy. Wciśnięcie pedału hamulca ułatwia
włączenie/wyłączenie ręcznego
hamulca postojowego. Jeżeli Państwa samochód jest
wyposażony w manualną skrzynię
biegów, włączyć bieg, a następnie
wyłączyć zapłon.
Jeżeli Państwa samochód jest wyposażony
w automatyczną skrzynię biegów, ustawić
wybierak biegów w położeniu
P, a następnie
wyłączyć zapłon.
Jeżeli Państwa samochód jest wyposażony
w sterowaną skrzynię biegów, ustawić
wybierak biegów w położeniu A,
a
następnie wyłączyć zapłon.
Wyłączanie na płaskiej powierzchni Włączanie
Zabezpieczenie antykradzieżowe
Elektroniczna blokada zapłonu
W kluczach znajduje siÄ™ chip elektroniczny,
zawierający kod. Po włączeniu zapłonu kod
musi zostać rozpoznany, aby rozruch był
m o ż li w y.
Elektroniczna blokada zapłonu blokuje system
kontroli silnika kilka sekund po wyłączeniu
zapłonu i uniemożliwia uruchomienie samochodu
poprzez włamanie.
UsterkÄ™ zasygnalizuje komunikat na
wyświetlaczu w zestawie wskaźników.
W takim wypadku samochód się nie uruchomi;
w razie konieczności skontaktować się z ASO
sieci CITROËN. Ze względów bezpieczeństwa i aby
uniknąć kradzieży, nigdy nie pozostawiać
klucza elektronicznego w samochodzie,
nawet będąc w jego pobliżu.
Zaleca siÄ™ trzymanie klucza przy sobie.
6
Jazda

206
Jumpy _pl_Chap06_conduite_ed01-2016

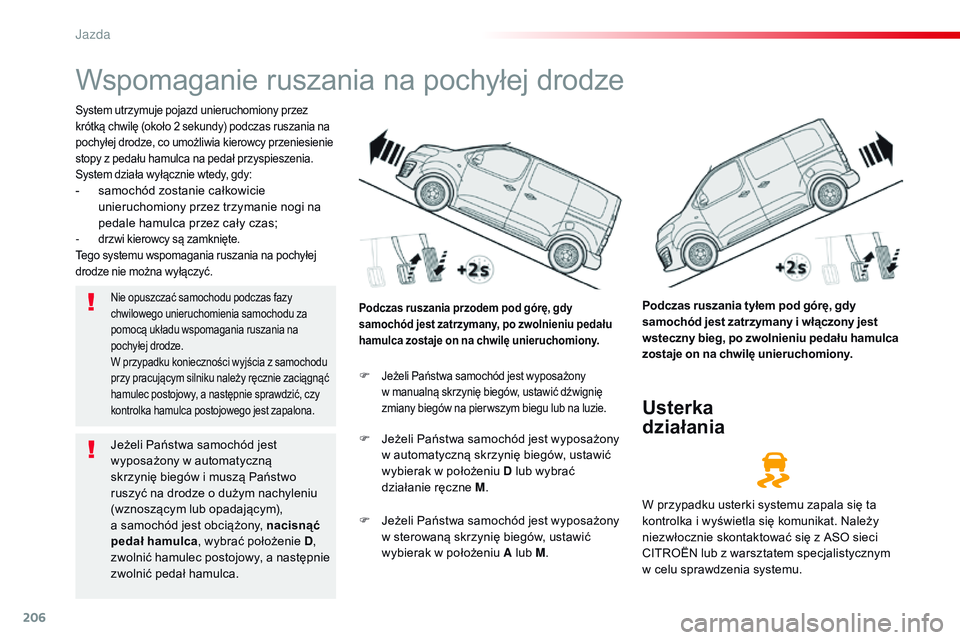

Wspomaganie ruszania na pochyłej drodze
System utrzymuje pojazd unieruchomiony przez
krótką chwilę (około 2 sekundy) podczas ruszania na
pochyłej drodze, co umożliwia kierowcy przeniesienie
stopy z pedału hamulca na pedał przyspieszenia.
System działa wyłącznie wtedy, gdy:
- samochód zostanie całkowicie unieruchomiony przez trzymanie nogi na
pedale hamulca przez cały czas;
-
drzwi kierowcy są zamknięte.
Tego systemu wspomagania ruszania na pochyłej
drodze nie można wyłączyć.
Podczas ruszania tyłem pod górę, gdy
samochód jest zatrzymany i włączony jest
wsteczny bieg, po zwolnieniu pedału hamulca
zostaje on na chwilę unieruchomiony.Podczas ruszania przodem pod górę, gdy
samochód jest zatrzymany, po zwolnieniu pedału
hamulca zostaje on na chwilÄ™ unieruchomiony.
Usterka
działania
F Jeżeli Państwa samochód jest wyposażony
w
manualną skrzynię biegów, ustawić dźwignię
zmiany biegów na pier wszym biegu lub na luzie.
F Jeżeli Państwa samochód jest wyposażony w automatyczną skrzynię biegów, ustawić
wybierak w położeniu D lub wybrać
działanie ręczne M .
F

J
eżeli Państwa samochód jest wyposażony
w sterowaną skrzynię biegów, ustawić
wybierak w położeniu A lub M .W przypadku usterki systemu zapala się ta
kontrolka i wyświetla się komunikat. Należy
niezwłocznie skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym
w celu sprawdzenia systemu.
Nie opuszczać samochodu podczas fazy
chwilowego unieruchomienia samochodu za
pomocą układu wspomagania ruszania na
pochyłej drodze.
W przypadku konieczności wyjścia z samochodu
przy pracującym silniku należy ręcznie zaciągnąć
hamulec postojowy, a następnie sprawdzić, czy
kontrolka hamulca postojowego jest zapalona.
Jeżeli Państwa samochód jest
wyposażony w automatyczną
skrzynię biegów i muszą Państwo
ruszyć na drodze o dużym nachyleniu
(wznoszÄ…cym lub opadajÄ…cym),
a samochód jest obciążony, nacisnąć
pedał hamulca
, wybrać położenie D ,
zwolnić hamulec postojowy, a następnie
zwolnić pedał hamulca.
Jazda

207
Jumpy _pl_Chap06_conduite_ed01-2016
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych obrotach.
Ze względów bezpieczeństwa i dla
ułatwienia rozruchu silnika:
-
z
awsze włączać luz,
-

n
acisnąć pedał sprzęgła.

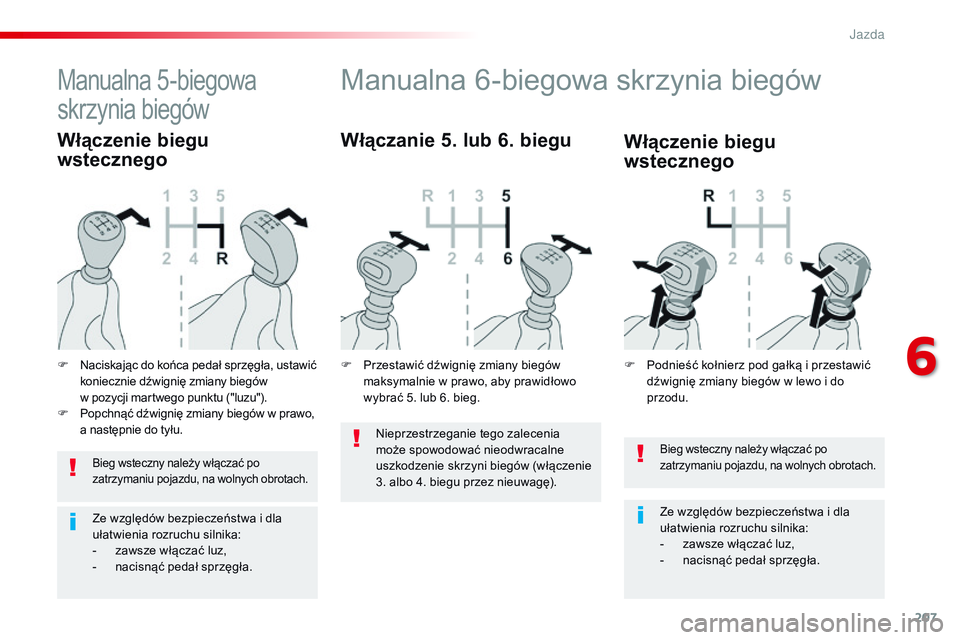

Manualna 6-biegowa skrzynia biegów
WÅ‚Ä…czanie 5. lub 6. biegu
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych obrotach.
Ze względów bezpieczeństwa i dla
ułatwienia rozruchu silnika:
-
z
awsze włączać luz,
-

n
acisnąć pedał sprzęgła.
Manualna 5-biegowa
skrzynia biegów
F Naciskając do końca pedał sprzęgła, ustawić koniecznie dźwignię zmiany biegów
w pozycji martwego punktu ("luzu").
F

P
opchnąć dźwignię zmiany biegów w prawo,
a następnie do tyłu.
WÅ‚Ä…czenie biegu
wstecznego WÅ‚Ä…czenie biegu
wstecznego
F Podnieść kołnierz pod gałką i przestawić
dźwignię zmiany biegów w lewo i do
przodu.
F
P
rzestawić dźwignię zmiany biegów
maksymalnie w prawo, aby prawidłowo
wybrać 5. lub 6. bieg.
Nieprzestrzeganie tego zalecenia
może spowodować nieodwracalne
uszkodzenie skrzyni biegów (włączenie
3. albo 4. biegu przez nieuwagÄ™).
6
J

208
Jumpy _pl_Chap06_conduite_ed01-2016

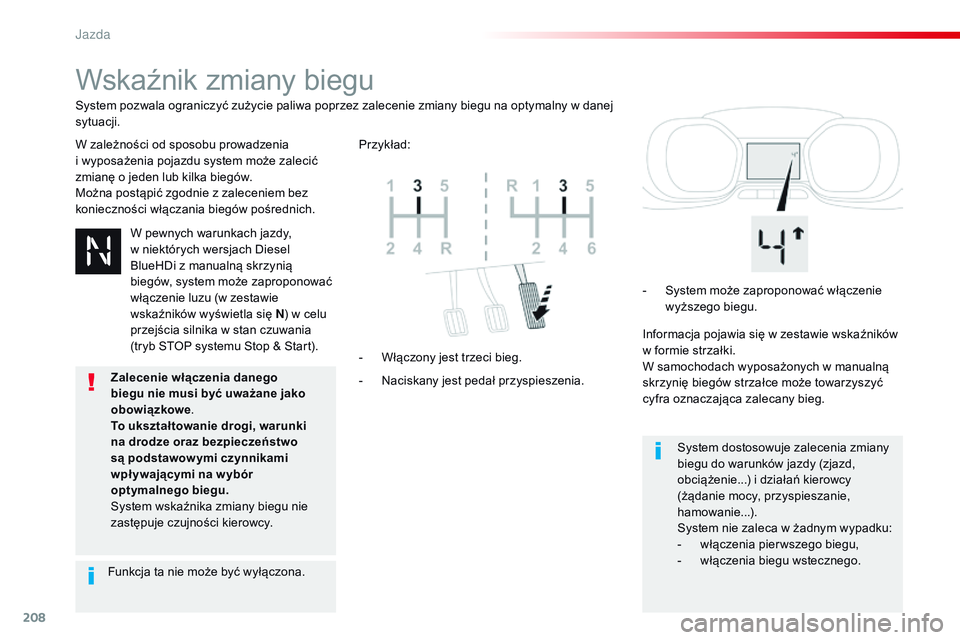

Wskaźnik zmiany biegu
W zależności od sposobu prowadzenia
i wyposażenia pojazdu system może zalecić
zmianę o jeden lub kilka biegów.
Można postąpić zgodnie z zaleceniem bez
konieczności włączania biegów pośrednich.-

N
aciskany jest pedał przyspieszenia.
-

W
Å‚Ä…czony jest trzeci bieg.-

S
ystem może zaproponować włączenie
wyższego biegu.
Informacja pojawia się w zestawie wskaźników
w formie strzałki.
W samochodach wyposażonych w manualną
skrzynię biegów strzałce może towarzyszyć
cyfra oznaczajÄ…ca zalecany bieg.
System dostosowuje zalecenia zmiany
biegu do warunków jazdy (zjazd,
obciążenie...) i działań kierowcy
(żądanie mocy, przyspieszanie,
hamowanie...).
System nie zaleca w żadnym wypadku:
-

w
Å‚Ä…czenia pier wszego biegu,
-

w
Å‚Ä…czenia biegu wstecznego.
System pozwala ograniczyć zużycie paliwa poprzez zalecenie zmiany biegu na optymalny w danej
sytuacji.
Przykład:
W pewnych warunkach jazdy,
w niektórych wersjach Diesel
BlueHDi z manualnÄ… skrzyniÄ…
biegów, system może zaproponować
włączenie luzu (w zestawie
wskaźników wyświetla się N ) w celu
przejścia silnika w stan czuwania
(tryb STOP systemu Stop & Start).
Funkcja ta nie może być wyłączona. Zalecenie włączenia danego
biegu nie musi być uważane jako
obowiÄ…zkowe
.
To ukształtowanie drogi, warunki
na drodze oraz bezpieczeństwo
sÄ… podstawow ymi czynnikami
wpł ywającymi na w ybór
optymalnego biegu.
System wskaźnika zmiany biegu nie
zastępuje czujności kierowcy.
Jazda
