CITROEN JUMPER DISPATCH 2017 Instrukcja obsługi (in Polish)

219
Jumpy _pl_Chap06_conduite_ed01-2016

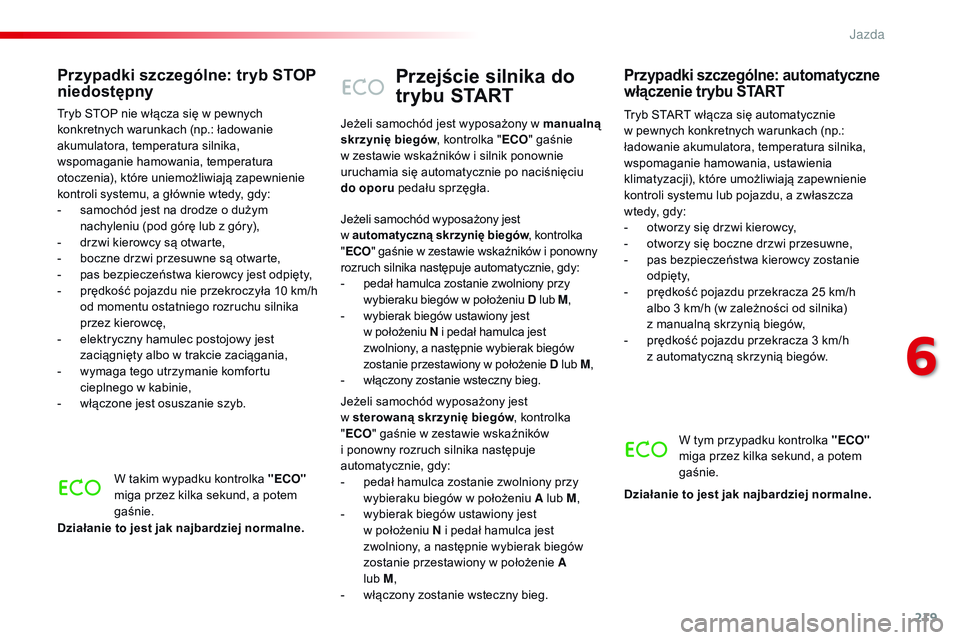

Przejście silnika do
trybu START
Tryb START włącza się automatycznie
w pewnych konkretnych warunkach (np.:
ładowanie akumulatora, temperatura silnika,
wspomaganie hamowania, ustawienia
klimatyzacji), które umożliwiają zapewnienie
kontroli systemu lub pojazdu, a zwłaszcza
wtedy, gdy:
-
o
tworzy się drzwi kierowcy,
-

o
tworzy się boczne drzwi przesuwne,
-

p
as bezpieczeństwa kierowcy zostanie
o d p i ę t y,
-

p
rędkość pojazdu przekracza 25 km/h
albo 3 km/h (w zależności od silnika)
z manualną skrzynią biegów,
-

p
rędkość pojazdu przekracza 3 km/h
z automatyczną skrzynią biegów.
Przypadki szczególne: automatyczne
włączenie trybu START
W tym przypadku kontrolka "ECO"
miga przez kilka sekund, a potem
gaśnie.
Działanie to jest jak najbardziej normalne.
Jeżeli samochód jest wyposażony w manualną
skrzynię biegów
, kontrolka "ECO" gaśnie
w zestawie wskaźników i silnik ponownie
uruchamia się automatycznie po naciśnięciu
do oporu pedału sprzęgła.
Jeżeli samochód wyposażony jest
w automatyczną skrzynię biegów , kontrolka
" ECO " gaśnie w zestawie wskaźników i ponowny
rozruch silnika następuje automatycznie, gdy:
-
p

edał hamulca zostanie zwolniony przy
wybieraku biegów w położeniu D lub M,
-
w

ybierak biegów ustawiony jest
w

położeniu

N
i pedał hamulca jest
zwolniony, a

następnie wybierak biegów
zostanie przestawiony w położenie D lub M,
-
w

łączony zostanie wsteczny bieg.
Jeżeli samochód wyposażony jest
w sterowaną skrzynię biegów , kontrolka
" ECO " gaśnie w zestawie wskaźników
i ponowny rozruch silnika następuje
automatycznie, gdy:
-

p

edał hamulca zostanie zwolniony przy
wybieraku biegów w położeniu A lub M ,
-

w

ybierak biegów ustawiony jest
w położeniu N i pedał hamulca jest
zwolniony, a następnie wybierak biegów
zostanie przestawiony w położenie A
lub

M ,
-

w

łączony zostanie wsteczny bieg.
Przypadki szczególne: tryb STOP
niedostępny
Tryb STOP nie włącza się w pewnych
konkretnych warunkach (np.: ładowanie
akumulatora, temperatura silnika,
wspomaganie hamowania, temperatura
otoczenia), które uniemożliwiają zapewnienie
kontroli systemu, a głównie wtedy, gdy:
-
s
amochód jest na drodze o dużym
nachyleniu (pod górę lub z góry),
-

d
rzwi kierowcy są otwarte,
-

b
oczne drzwi przesuwne są otwarte,
-

p
as bezpieczeństwa kierowcy jest odpięty,
-

p
rędkość pojazdu nie przekroczyła 10 km/h
od momentu ostatniego rozruchu silnika
przez kierowcę,
-

e
lektryczny hamulec postojowy jest
zaciągnięty albo w trakcie zaciągania,
-

w
ymaga tego utrzymanie komfortu
cieplnego w kabinie,
-

w
łączone jest osuszanie szyb.W takim wypadku kontrolka "ECO"
miga przez kilka sekund, a potem
gaśnie.
Działanie to jest jak najbardziej normalne.
6
Jazda

220
Jumpy _pl_Chap06_conduite_ed01-2016

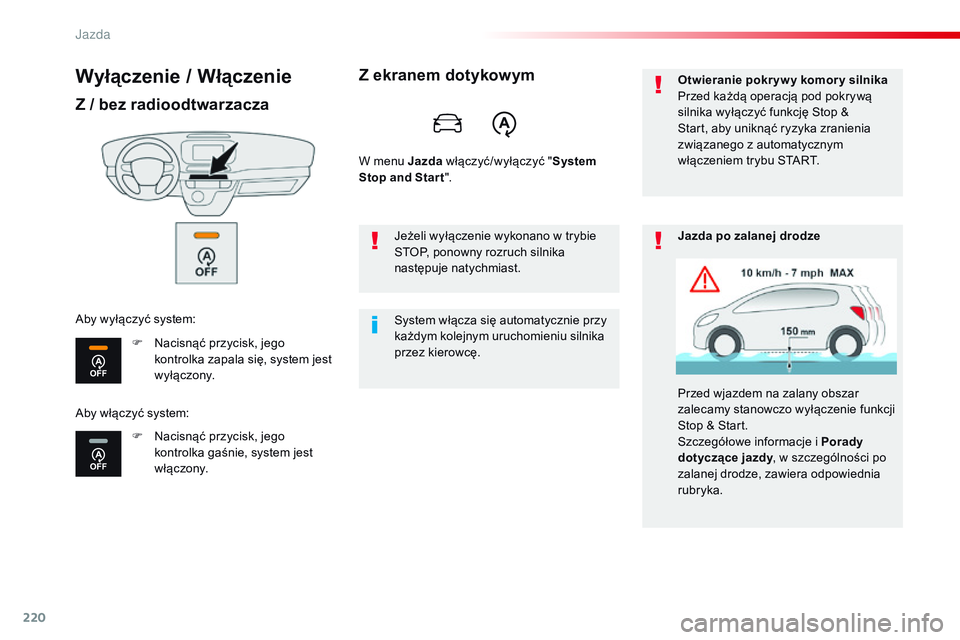

Wyłączenie / Włączenie
Z / bez radioodtwarzacza
F Nacisnąć przycisk, jego kontrolka zapala się, system jest
wyłączony.
F

N
acisnąć przycisk, jego
kontrolka gaśnie, system jest
włączony.
Aby wyłączyć system:
Z ekranem dotykowym
W menu Jazda
włączyć/wyłączyć " System
Stop and Star t ".
System włącza się automatycznie przy
każdym kolejnym uruchomieniu silnika
przez kierowcę. Jeżeli wyłączenie wykonano w trybie
STOP, ponowny rozruch silnika
następuje natychmiast. Otwieranie pokr yw y komor y silnika
Przed każdą operacją pod pokrywą
silnika wyłączyć funkcję Stop &
Start, aby uniknąć ryzyka zranienia
związanego z automatycznym
włączeniem trybu START.
Jazda po zalanej drodze
Przed wjazdem na zalany obszar
zalecamy stanowczo wyłączenie funkcji
Stop & Start.
Szczegółowe informacje i Porady
dotyczące jazdy
, w szczególności po
zalanej drodze, zawiera odpowiednia
rubryka.
Aby włączyć system:
J

221
Jumpy _pl_Chap06_conduite_ed01-2016

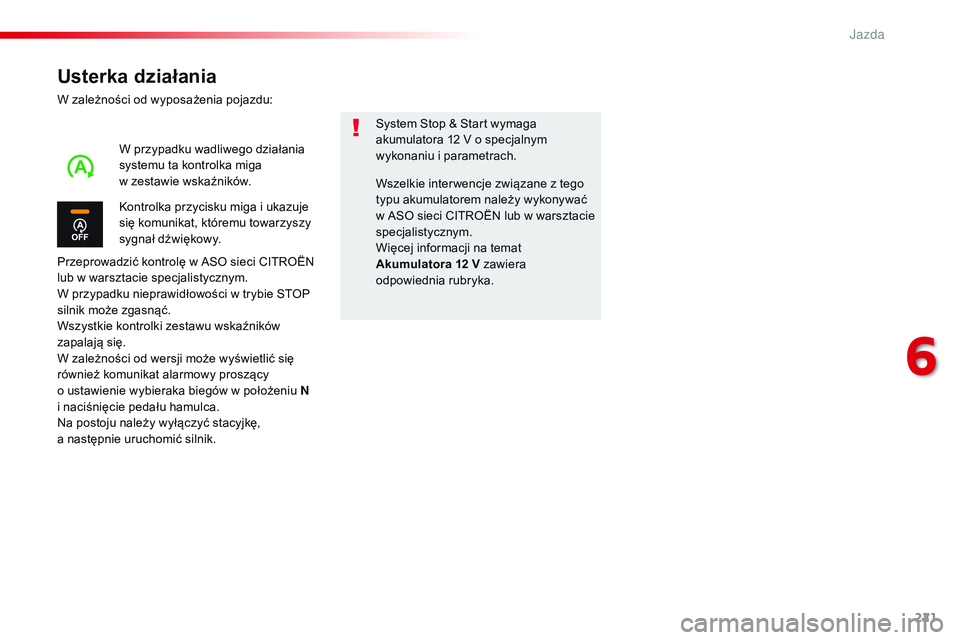

Usterka działania
W zależności od wyposażenia pojazdu:
Przeprowadzić kontrolę w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
W przypadku nieprawidłowości w trybie STOP
silnik może zgasnąć.
Wszystkie kontrolki zestawu wskaźników
zapalają się.
W zależności od wersji może wyświetlić się
również komunikat alarmowy proszący
o ustawienie wybieraka biegów w położeniu N
i naciśnięcie pedału hamulca.
Na postoju należy wyłączyć stacyjkę,
a następnie uruchomić silnik. System Stop & Start wymaga
akumulatora 12 V o specjalnym
wykonaniu i parametrach.
Kontrolka przycisku miga i ukazuje
się komunikat, któremu towarzyszy
sygnał dźwiękowy. W przypadku wadliwego działania
systemu ta kontrolka miga
w zestawie wskaźników. Wszelkie inter wencje związane z tego
typu akumulatorem należy wykonywać
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Więcej informacji na temat
Akumulatora 12 V zawiera
odpowiednia rubryka.
6
Jazda

222
Jumpy _pl_Chap06_conduite_ed01-2016
1. Włączenie.2. Wyłączenie (naciśnięcie i długie przytrzymanie).3. Regulacja jasności.4. Regulacja wysokości wyświetlania.
Po włączeniu systemu na wyświetlaczu
pojawiają są następujące informacje:
A.
P
rędkość samochodu.
B.
I

nformacje regulatora/ogranicznika prędkości.
C.
J

eżeli Państwa samochód posiada takie
wyposażenie − informacje o odległości
pomiędzy pojazdami, alarmy automatycznego
hamowania awaryjnego i nawigacji.
D.
J

eżeli Państwa samochód posiada takie
wyposażenie − informacje ogranicznika
prędkości.
System wyświetla informacje na przydymionej
płytce znajdującej się w polu widzenia
kierowcy, co pozwala mu na lepszą, stałą
obser wację drogi.
Przełączniki impulsowe
Wyświetlanie podczas
działania systemuWyświetlanie na płytce przy przedniej szybie
Szczegółowe informacje dotyczące
Nawigacji znajdują się w rubryce
" Audio i telematyka ". F

P
rzy pracującym silniku nacisnąć przycisk 1
,
aby włączyć system i wysunąć płytkę.
Włączenie / Wyłączenie
F Przytrzymać wciśnięty przycisk 2 ,
aby wyłączyć system i schować
płytkę.
Stan systemu wyświetlania (włączony/
wyłączony) zostaje zapamiętany po wyłączeniu
silnika i przywrócony przy kolejnym rozruchu
samochodu.
Jazda

223
Jumpy _pl_Chap06_conduite_ed01-2016
F Przy pracującym silniku ustawić jasność projekcji za pomocą przycisków 3 :
-

"
słoneczko", aby zwiększyć jasność,
-

"
księżyc", aby zmniejszyć jasność.
Regulacja jasności
Regulacja wysokości
W trudnych warunkach pogodowych
(deszcz i/lub śnieg, silne słońce…)
projekcja może być niewyraźna,
nieczytelna lub chwilowo zakłócona.
Niektóre okulary słoneczne mogą
utrudniać odczyt wyświetlanych
informacji.
Do czyszczenia płytki należy użyć
czystej, delikatnej ściereczki (takiej
jak do czyszczenia okularów). Nie
używać suchej lub szorstkiej szmatki
ani produktów czyszczących oraz
rozpuszczalników, które mogłyby
porysować powierzchnię płytki lub
uszkodzić powłokę antyrefleksyjną. Przycisków należy używać po
zatrzymaniu samochodu.
Na postoju oraz podczas jazdy nie
stawiać żadnego przedmiotu w pobliżu
płytki (lub na jej gnieździe), aby nie
zablokować możliwości jej wysunięcia.
System działa przy pracującym silniku
i zapamiętuje ustawienia po wyłączeniu
zapłonu.
F

P

rzy pracującym silniku dostosować
żądaną wysokość wyświetlenia za pomocą
przycisków 4 :
-

w g

órę, aby przesunąć wyświetlenie
w górę,
-

w d

ół, aby przesunąć wyświetlenie
w dół.
6
Jazda

224
MEM
Jumpy _pl_Chap06_conduite_ed01-2016

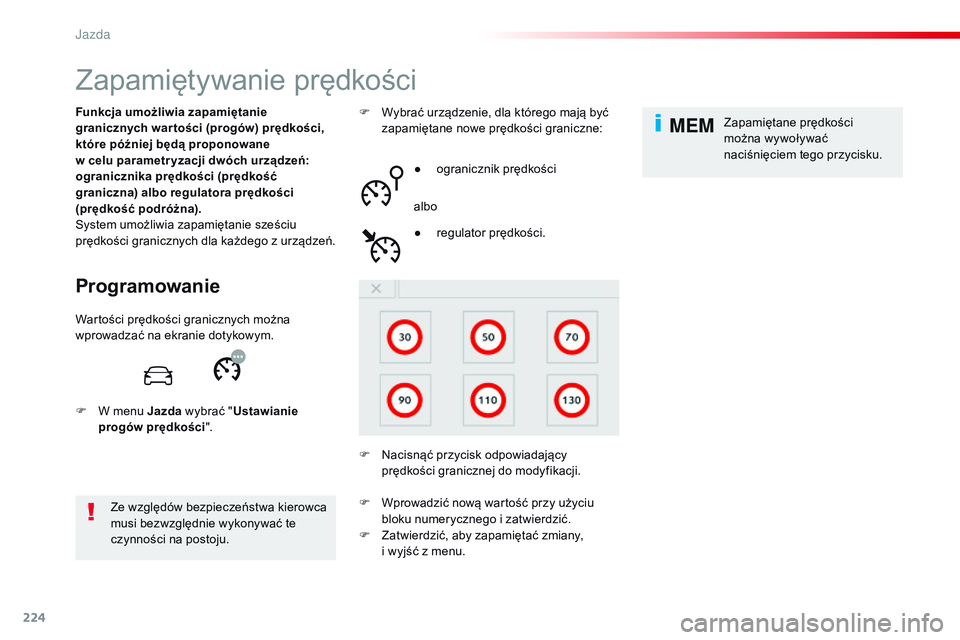

Zapamiętywanie prędkości
Programowanie
Funkcja umożliwia zapamiętanie
granicznych war tości (progów) prędkości,
które później będą proponowane
w celu parametr yzacji dwóch urządzeń:
ogranicznika prędkości (prędkość
graniczna) albo regulatora prędkości
(prędkość podróżna).
System umożliwia zapamiętanie sześciu
prędkości granicznych dla każdego z urządzeń.
Ze względów bezpieczeństwa kierowca
musi bezwzględnie wykonywać te
czynności na postoju. F
W ybrać urządzenie, dla którego mają być
zapamiętane nowe prędkości graniczne:
●
o

granicznik prędkości
albo
F

N
acisnąć przycisk odpowiadający
prędkości granicznej do modyfikacji. ●

r
egulator prędkości.Zapamiętane prędkości
można wywoływać
naciśnięciem tego przycisku.
Wartości prędkości granicznych można
wprowadzać na ekranie dotykowym.
F

W m
enu Jazda wybrać "Ustawianie
progów prędkości ".
F

W
prowadzić nową wartość przy użyciu
bloku numerycznego i zatwierdzić.
F

Z
atwierdzić, aby zapamiętać zmiany,
i wyjść z menu.
Jazda

225
Jumpy _pl_Chap06_conduite_ed01-2016

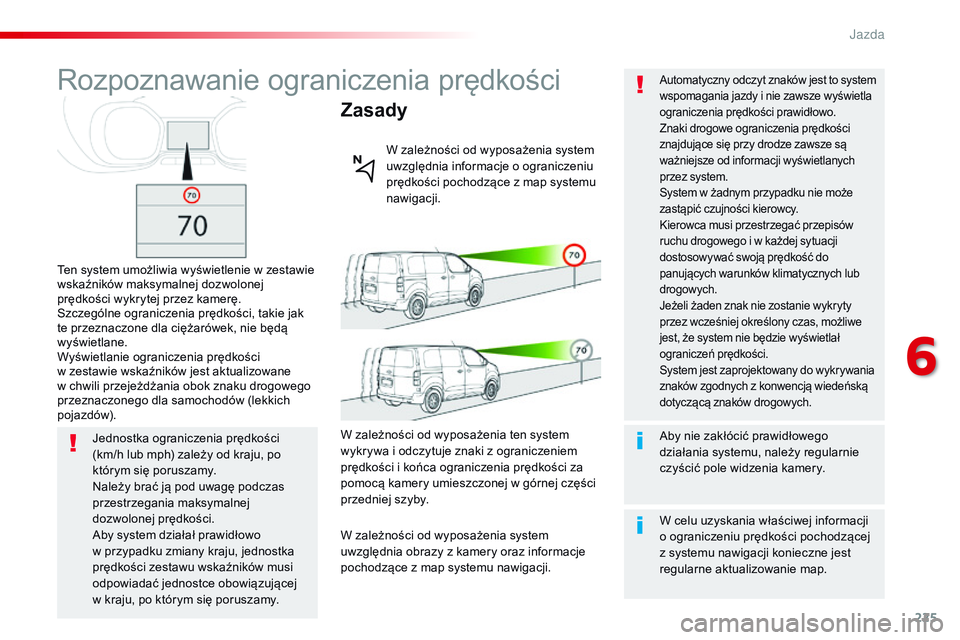

Rozpoznawanie ograniczenia prędkości
Ten system umożliwia wyświetlenie w zestawie
wskaźników maksymalnej dozwolonej
prędkości wykrytej przez kamerę.
Szczególne ograniczenia prędkości, takie jak
te przeznaczone dla ciężarówek, nie będą
wyświetlane.
Wyświetlanie ograniczenia prędkości
w zestawie wskaźników jest aktualizowane
w chwili przejeżdżania obok znaku drogowego
przeznaczonego dla samochodów (lekkich
pojazdów).
Zasady
W zależności od wyposażenia system
uwzględnia informacje o ograniczeniu
prędkości pochodzące z map systemu
nawigacji.
Jednostka ograniczenia prędkości
(km/h lub mph) zależy od kraju, po
którym się poruszamy.
Należy brać ją pod uwagę podczas
przestrzegania maksymalnej
dozwolonej prędkości.
Aby system działał prawidłowo
w

przypadku zmiany kraju, jednostka
prędkości zestawu wskaźników musi
odpowiadać jednostce obowiązującej
w

kraju, po którym się poruszamy. W zależności od wyposażenia ten system
wykrywa i odczytuje znaki z ograniczeniem
prędkości i końca ograniczenia prędkości za
pomocą kamery umieszczonej w górnej części
przedniej szyby.
W zależności od wyposażenia system
uwzględnia obrazy z kamery oraz informacje
pochodzące z map systemu nawigacji.
Aby nie zakłócić prawidłowego
działania systemu, należy regularnie
czyścić pole widzenia kamery.
Automatyczny odczyt znaków jest to system
wspomagania jazdy i nie zawsze wyświetla
ograniczenia prędkości prawidłowo.
Znaki drogowe ograniczenia prędkości
znajdujące się przy drodze zawsze są
ważniejsze od informacji wyświetlanych
przez system.
System w żadnym przypadku nie może
zastąpić czujności kierowcy.
Kierowca musi przestrzegać przepisów
ruchu drogowego i w każdej sytuacji
dostosowywać swoją prędkość do
panujących warunków klimatycznych lub
drogowych.
Jeżeli żaden znak nie zostanie wykryty
przez wcześniej określony czas, możliwe
jest, że system nie będzie wyświetlał
ograniczeń prędkości.
System jest zaprojektowany do wykrywania
znaków zgodnych z konwencją wiedeńską
dotyczącą znaków drogowych.
W celu uzyskania właściwej informacji
o ograniczeniu prędkości pochodzącej
z systemu nawigacji konieczne jest
regularne aktualizowanie map.
6
J

226
Jumpy _pl_Chap06_conduite_ed01-2016

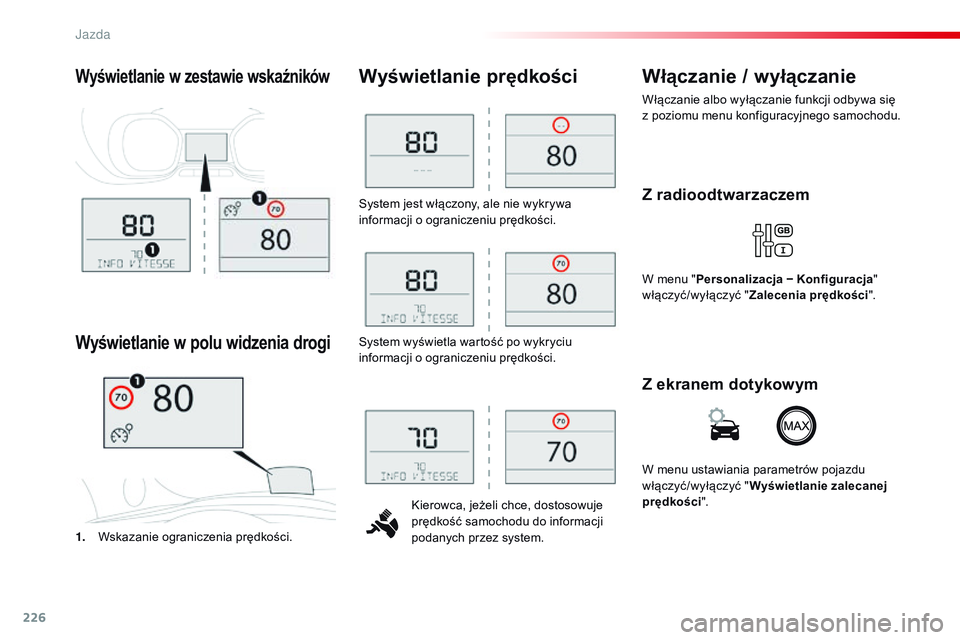

System jest włączony, ale nie wykrywa
informacji o ograniczeniu prędkości.Kierowca, jeżeli chce, dostosowuje
prędkość samochodu do informacji
podanych przez system.
Wyświetlanie prędkości
1. Wskazanie ograniczenia prędkości.
Wyświetlanie w polu widzenia drogi
Włączanie / wyłączanie
Włączanie albo wyłączanie funkcji odbywa się
z poziomu menu konfiguracyjnego samochodu.
Wyświetlanie w zestawie wskaźników
System wyświetla wartość po wykryciu
informacji o ograniczeniu prędkości.
Z radioodtwarzaczem
W menu " Personalizacja − Konfiguracja "
włączyć/wyłączyć " Zalecenia prędkości ".
Z ekranem dotykowym
W menu ustawiania parametrów pojazdu
włączyć/wyłączyć "Wyświetlanie zalecanej
prędkości ".
Jazda

227
Jumpy _pl_Chap06_conduite_ed01-2016

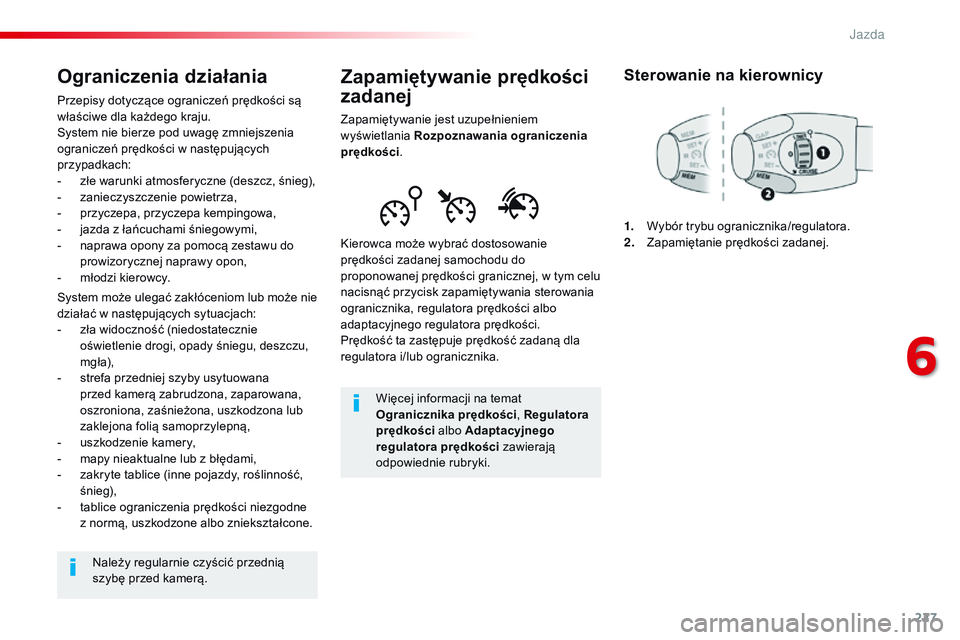

Zapamiętywanie prędkości
zadanej
Zapamiętywanie jest uzupełnieniem
wyświetlania Rozpoznawania ograniczenia
prędkości .
Kierowca może wybrać dostosowanie
prędkości zadanej samochodu do
proponowanej prędkości granicznej, w tym celu
nacisnąć przycisk zapamiętywania sterowania
ogranicznika, regulatora prędkości albo
adaptacyjnego regulatora prędkości.
Prędkość ta zastępuje prędkość zadaną dla
regulatora i/lub ogranicznika. Więcej informacji na temat
Ogranicznika prędkości , Regulatora
prędkości albo Adaptacyjnego
regulatora prędkości zawierają
odpowiednie rubryki.
Sterowanie na kierownicy
1. Wybór trybu ogranicznika/regulatora.
2. Z apamiętanie prędkości zadanej.
Ograniczenia działania
Przepisy dotyczące ograniczeń prędkości są
właściwe dla każdego kraju.
System nie bierze pod uwagę zmniejszenia
ograniczeń prędkości w następujących
przypadkach:
-

z
łe warunki atmosferyczne (deszcz, śnieg),
-
z

anieczyszczenie powietrza,
-

p
rzyczepa, przyczepa kempingowa,
-

j
azda z łańcuchami śniegowymi,
-

n
aprawa opony za pomocą zestawu do
prowizorycznej naprawy opon,
-

m
łodzi kierowcy.
System może ulegać zakłóceniom lub może nie
działać w następujących sytuacjach:
-

z
ła widoczność (niedostatecznie
oświetlenie drogi, opady śniegu, deszczu,
m g ł a),
-

s
trefa przedniej szyby usytuowana
przed kamerą zabrudzona, zaparowana,
oszroniona, zaśnieżona, uszkodzona lub
zaklejona folią samoprzylepną,
-

u
szkodzenie kamery,
-

m
apy nieaktualne lub z błędami,
-

z
akryte tablice (inne pojazdy, roślinność,
ś ni e g),
-

t
ablice ograniczenia prędkości niezgodne
z normą, uszkodzone albo zniekształcone.
Należy regularnie czyścić przednią
szybę przed kamerą.
6
Jazda

228
MEMMEM
Jumpy _pl_Chap06_conduite_ed01-2016

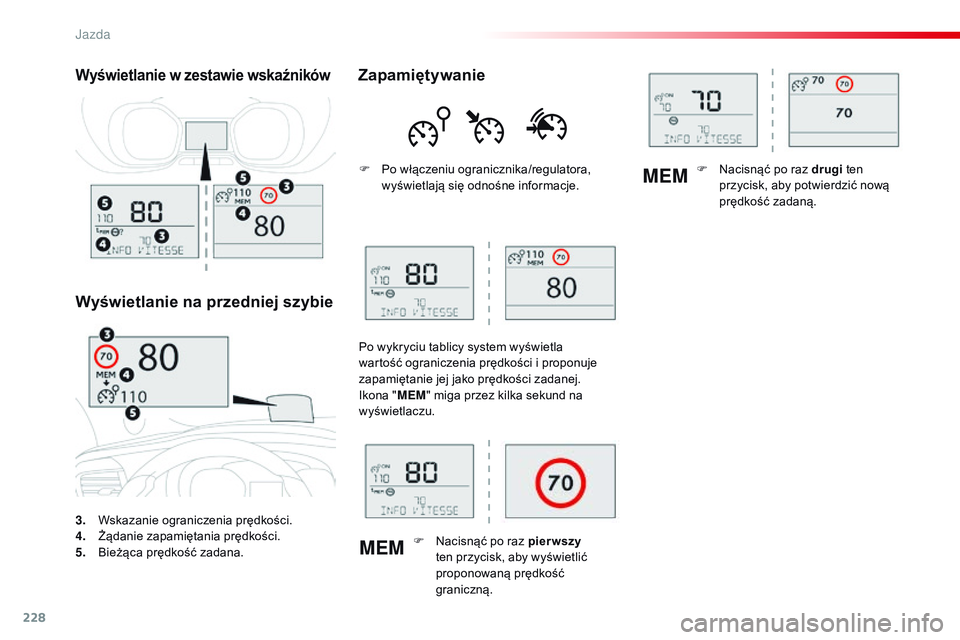

3. Wskazanie ograniczenia prędkości.
4. Ż
ądanie zapamiętania prędkości.
5.
B

ieżąca prędkość zadana.
Wyświetlanie w zestawie wskaźników
Wyświetlanie na przedniej szybie Zapamiętywanie
F Po włączeniu ogranicznika/regulatora,
wyświetlają się odnośne informacje.
Po wykryciu tablicy system wyświetla
wartość ograniczenia prędkości i proponuje
zapamiętanie jej jako prędkości zadanej.
Ikona " MEM" miga przez kilka sekund na
wyświetlaczu.
F

N
acisnąć po raz pierwszy
ten przycisk, aby wyświetlić
proponowaną prędkość
graniczną. F
N acisnąć po raz drugi
ten
przycisk, aby potwierdzić nową
prędkość zadaną.
Jazda
