CITROEN JUMPER DISPATCH 2017 Kezelési útmutató (in Hungarian)

279
Jumpy _hu_Chap07_info-pratiques_ed01-2016

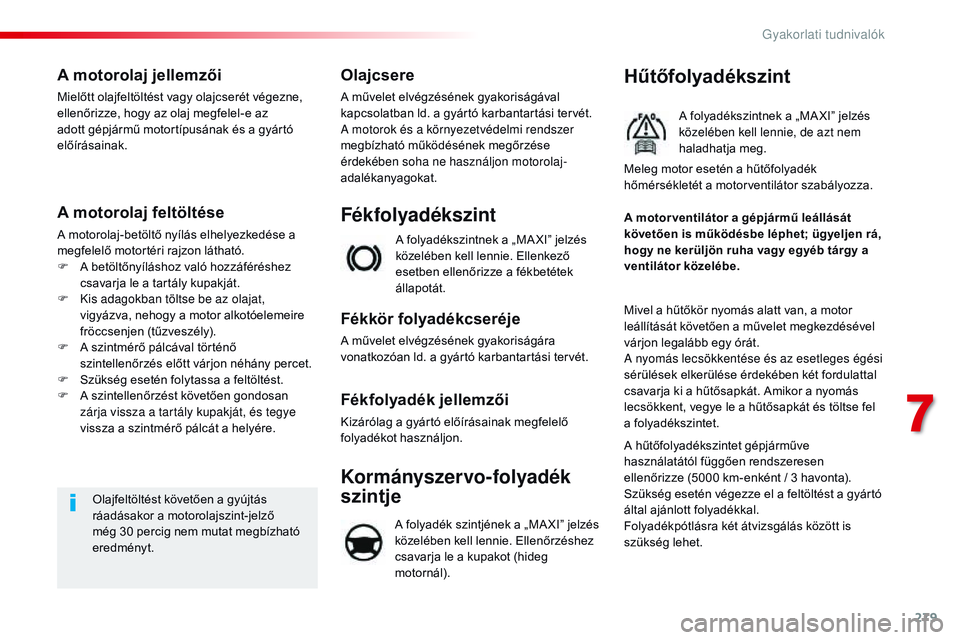

A motorolaj jellemzői
Mielőtt olajfeltöltést vagy olajcserét végezne,
ellenőrizze, hogy az olaj megfelel-e az
adott gépjármű motortípusának és a gyártó
előírásainak.
A motorolaj feltöltése
A motorolaj-betöltő nyílás elhelyezkedése a
megfelelő motortéri rajzon látható.
F
A b
etöltőnyíláshoz való hozzáféréshez
csavarja le a tartály kupakját.
F

K
is adagokban töltse be az olajat,
vigyázva, nehogy a motor alkotóelemeire
fröccsenjen (tűzveszély).
F

A s
zintmérő pálcával történő
szintellenőrzés előtt várjon néhány percet.
F

S
zükség esetén folytassa a feltöltést.
F

A s
zintellenőrzést követően gondosan
zárja vissza a tartály kupakját, és tegye
vissza a szintmérő pálcát a helyére.
Olajfeltöltést követően a gyújtás
ráadásakor a motorolajszint-jelző
még 30 percig nem mutat megbízható
eredményt.
Olajcsere
A művelet elvégzésének gyakoriságával
kapcsolatban ld. a gyártó karbantartási tervét.
A motorok és a környezetvédelmi rendszer
megbízható működésének megőrzése
érdekében soha ne használjon motorolaj-
adalékanyagokat. A folyadékszintnek a „MA XI” jelzés
közelében kell lennie. Ellenkező
esetben ellenőrizze a fékbetétek
állapotát.
Fékfolyadékszint
Fékkör folyadékcseréje
A művelet elvégzésének gyakoriságára
vonatkozóan ld. a gyártó karbantartási tervét.
Fékfolyadék jellemzői
Kizárólag a gyártó előírásainak megfelelő
folyadékot használjon.
Hűtőfolyadékszint
A folyadékszintnek a „MA XI” jelzés
közelében kell lennie, de azt nem
haladhatja meg.
Mivel a hűtőkör nyomás alatt van, a motor
leállítását követően a művelet megkezdésével
várjon legalább egy órát.
A nyomás lecsökkentése és az esetleges égési
sérülések elkerülése érdekében két fordulattal
csavarja ki a hűtősapkát. Amikor a nyomás
lecsökkent, vegye le a hűtősapkát és töltse fel
a folyadékszintet. A motor ventilátor a gépjármű leállását
követően is működésbe léphet; ügyeljen rá,
hogy ne kerüljön ruha vagy egyéb tárgy a
ventilátor közelébe. Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor szabályozza.
A hűtőfolyadékszintet gépjárműve
használatától függően rendszeresen
ellenőrizze (5000 km-enként / 3 havonta).
Szükség esetén végezze el a feltöltést a gyártó
által ajánlott folyadékkal.
Folyadékpótlásra két átvizsgálás között is
szükség lehet.
Kormányszervo-folyadék
szintje
A folyadék szintjének a „MA XI” jelzés
közelében kell lennie. Ellenőrzéshez
csavarja le a kupakot (hideg
motornál).
7
Gyakorlati tudnival

280
Jumpy _hu_Chap07_info-pratiques_ed01-2016
Hűtőfolyadék cseréje
Ezt a folyadékot nem kell cserélni.
Hűtőfolyadék jellemzői
A folyadéknak meg kell felelnie a gyártó
előírásainak.Az ellenőrzést és feltöltést feltétlenül
hideg motornál végezze.
Nem megfelelő szint esetén a motor
jelentős mértékben károsodhat.
Magas külső hőmérséklet esetén
a gépjármű leállítását követően a
gyorsabb lehűléshez ajánlott
még 1-2 percig járatni a motort.
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége az
emberi egészségre káros, igen maró hatású.
A fáradt olajat és az egyéb
elhasznált folyadékokat ne öntse a
csatornarendszerbe vagy a földre.
A fáradt olajat a CITROËN hálózatban
vagy egy szakszervizben az erre a célra
rendszeresített konténerekbe öntse.
Elhasználódott anyagok
Feltöltés
Az adalékanyagot haladéktalanul töltesse
fel a CITROËN hálózatban vagy egy
szakszervizben.
Gázolajadalék szintje
(részecskeszűrővel szerelt
dízelmotor)
Az adalékanyag minimális szintjét
hangjelzés és a műszercsoporton
megjelenő üzenet kíséretében
kigyulladó visszajelző lámpa jelzi.
A folyadék jellemzői
Az optimális tisztítóhatás biztosítása és a fagyás
elkerülése érdekében a folyadék feltöltéséhez
vagy cseréjéhez nem szabad vizet használni.
Ablak- és fényszórómosó
folyadék szintje
A fényszórómosóval rendelkező
gépjárművek esetében a folyadék
minimális szintre csökkenésére
hangjelzés és a műszercsoporton
megjelenő üzenet figyelmeztet.
A legközelebbi megálláskor töltse fel
a folyadékszintet.
Téli időjárás esetén használjon etilalkohol-
vagy metanolalapú folyadékot.
Gyakorlati tudnival

281
Jumpy _hu_Chap07_info-pratiques_ed01-2016

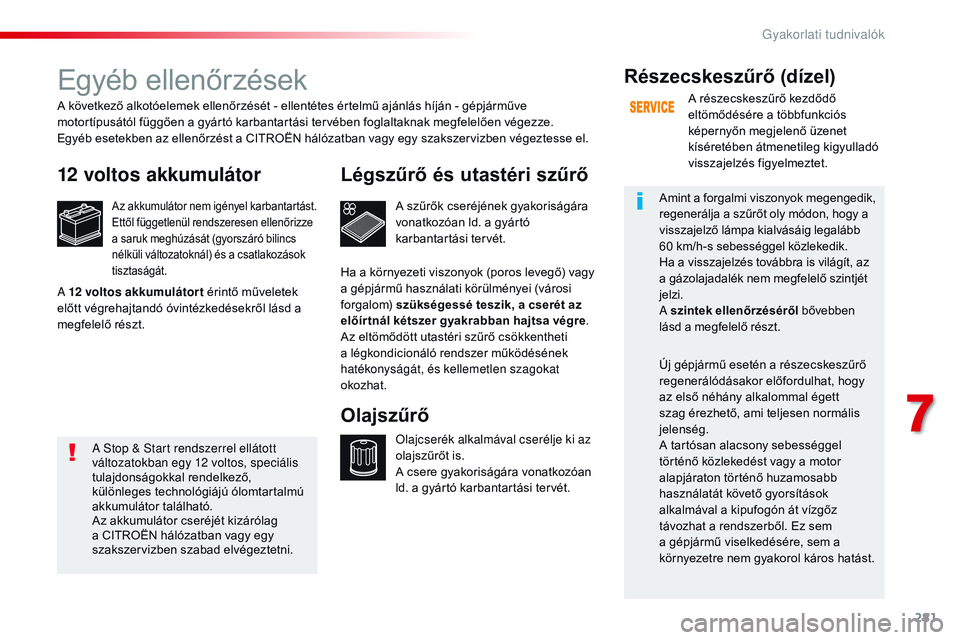

Egyéb ellenőrzések
12 voltos akkumulátor
Az akkumulátor nem igényel karbantartást.
Ettől függetlenül rendszeresen ellenőrizze
a saruk meghúzását (gyorszáró bilincs
nélküli változatoknál) és a csatlakozások
tisztaságát.A szűrők cseréjének gyakoriságára
vonatkozóan ld. a gyártó
karbantartási tervét.
Légszűrő és utastéri szűrő
olajcserék alkalmával cserélje ki az
olajszűrőt is.
A csere gyakoriságára vonatkozóan
ld. a gyártó karbantartási tervét.
OlajszűrőRészecskeszűrő (dízel)
A részecskeszűrő kezdődő
eltömődésére a többfunkciós
képernyőn megjelenő üzenet
kíséretében átmenetileg kigyulladó
visszajelzés figyelmeztet.
Amint a forgalmi viszonyok megengedik,
regenerálja a szűrőt oly módon, hogy a
visszajelző lámpa kialvásáig legalább
60 km/h-s sebességgel közlekedik.
Ha a visszajelzés továbbra is világít, az
a gázolajadalék nem megfelelő szintjét
jelzi.
A szintek ellenőrzéséről bővebben
lásd a megfelelő részt.
Új gépjármű esetén a részecskeszűrő
regenerálódásakor előfordulhat, hogy
az első néhány alkalommal égett
szag érezhető, ami teljesen normális
jelenség.
A tartósan alacsony sebességgel
történő közlekedést vagy a motor
alapjáraton történő huzamosabb
használatát követő gyorsítások
alkalmával a kipufogón át vízgőz
távozhat a rendszerből. Ez sem
a gépjármű viselkedésére, sem a
környezetre nem gyakorol káros hatást.
A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve
motortípusától függően a gyártó karbantartási tervében foglaltaknak megfelelően végezze.
Egyéb esetekben az ellenőrzést a CITROËN hálózatban vagy egy szakszervizben végeztesse el.
A 12 voltos akkumulátort
érintő műveletek
előtt végrehajtandó óvintézkedésekről lásd a
megfelelő részt. Ha a környezeti viszonyok (poros levegő) vagy
a gépjármű használati körülményei (városi
forgalom)
szükségessé teszik, a cserét az
előír tnál kétszer gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat.
A Stop & Start rendszerrel ellátott
változatokban egy 12 voltos, speciális
tulajdonságokkal rendelkező,
különleges technológiájú ólomtartalmú
akkumulátor található.
Az akkumulátor cseréjét kizárólag
a CITROËN hálózatban vagy egy
szakszervizben szabad elvégeztetni.
7
Gyakorlati tudnivalók

282
Jumpy _hu_Chap07_info-pratiques_ed01-2016

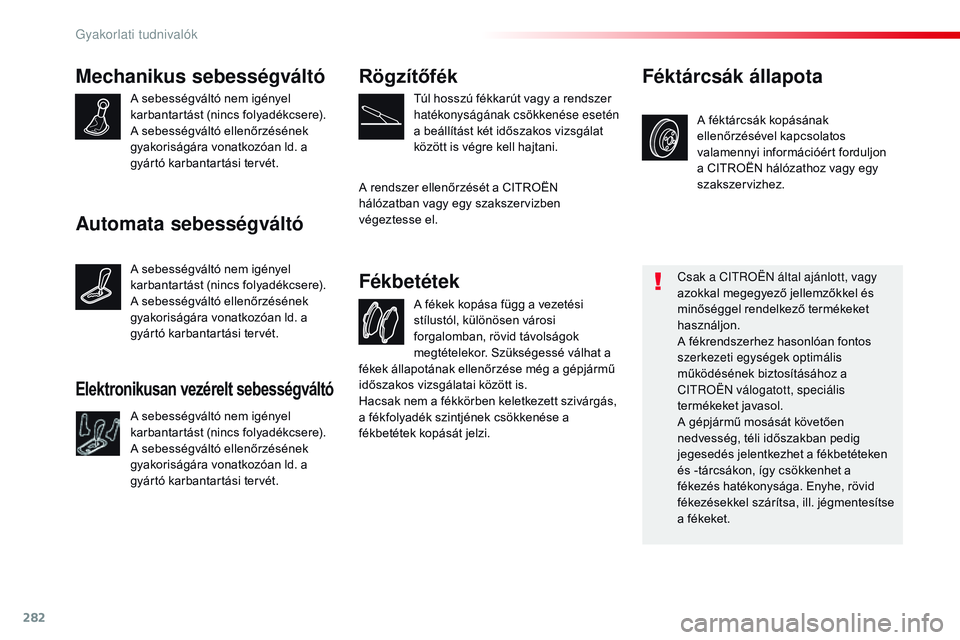

Mechanikus sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan ld. a
gyártó karbantartási tervét.A fékek kopása függ a vezetési
stílustól, különösen városi
forgalomban, rövid távolságok
megtételekor. Szükségessé válhat a
Fékbetétek
A féktárcsák kopásának
ellenőrzésével kapcsolatos
valamennyi információért forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Féktárcsák állapota
Csak a Citroën által ajánlott, vagy
azokkal megegyező jellemzőkkel és
minőséggel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális
működésének biztosításához a
C
i

troën válogatott, speciális
termékeket javasol.
A gépjármű mosását követően
nedvesség, téli időszakban pedig
jegesedés jelentkezhet a fékbetéteken
és -tárcsákon, így csökkenhet a
fékezés hatékonysága. Enyhe, rövid
fékezésekkel szárítsa, ill. jégmentesítse
a fékeket.
Rögzítőfék
Túl hosszú fékkarút vagy a rendszer
hatékonyságának csökkenése esetén
a beállítást két időszakos vizsgálat
között is végre kell hajtani.
A rendszer ellenőrzését a CITROËN
hálózatban vagy egy szakszervizben
végeztesse el.
fékek állapotának ellenőrzése még a gépjármű
időszakos vizsgálatai között is.
Hacsak nem a fékkörben keletkezett szivárgás,
a fékfolyadék szintjének csökkenése a
fékbetétek kopását jelzi.
Automata sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan ld. a
gyártó karbantartási tervét.
Elektronikusan vezérelt sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan ld. a
gyártó karbantartási tervét.
Gyakorlati tudnivalók

283
Jumpy _hu_Chap07_info-pratiques_ed01-2016
AdBlue® és SCr rendszer
BlueHDi dízelmotorokhoz
A környezet megóvása érdekében és az új
Euro
6 szabványnak megfelelően - anélkül,
hogy a dízelmotorok teljesítménye csökkenne
vagy üzemanyag-fogyasztása nőne -
a
CITROËN úgy döntött, hogy gépjárműveit
egy hatékony kipufogógáz-utánkezelő
rendszerrel szereli fel, melynek része az SCR
rendszer és a részecskeszűrő (FAP).
SCR rendszer
Az AdBlue® folyadéknak köszönhetően a
katalizátor a nitrogén-oxidok (NOx) akár 85%-
át is képes átalakítani az egészségre és a
környezetre ártalmatlan nitrogénné és vízzé. Az AdBlue
® folyadékot egy kb. 22 literes
speciális tartály tartalmazza. Teli tartállyal kb.
20 000 km-t lehet megtenni, ezután bekapcsol
egy műszer fali figyelmeztetés, és jelzi, hogy
a tartalékszint már csak 2400 km megtételét
teszi lehetővé.
Gépjárműve időszakos karbantartásakor
a CITROËN hálózat vagy a szakszerviz
munkatársai az SCR rendszer megfelelő
működésének biztosítása érdekében mindig
feltöltik az AdBlue
®-tartályt. Ha az AdBlue
®-tartály kiürül, az
előírásoknak megfelelően egy
berendezés meggátolja a motor
beindítását.
Amennyiben az SC
r r

endszer
meghibásodik, gépjárműve károsanyag-
kibocsátási szintje már nem felel meg
az Euro 6 szabályozásnak: gépjárműve
szennyezi a környezetet.
Ha bebizonyosodik, hogy az SC
r


rendszer meghibásodott, haladéktalanul
forduljon a CITROËN hálózathoz
vagy egy szakszervizhez, 1100 km
megtétele után egy berendezés ugyanis
automatikusan megakadályozza a
motor beindítását.
Feltöltéskor ne töltse a folyadékot
40

liter/percnél gyorsabban.
Amennyiben gépjárműve két karbantartás
között várhatóan több mint 20 000 km-t fog
megtenni, javasoljuk, hogy a szükséges
utántöltés elvégzése érdekében látogasson el a
CITROËN hálózatba vagy egy szakszervizbe.
7
Gyakorlati tudnival

284
Jumpy _hu_Chap07_info-pratiques_ed01-2016

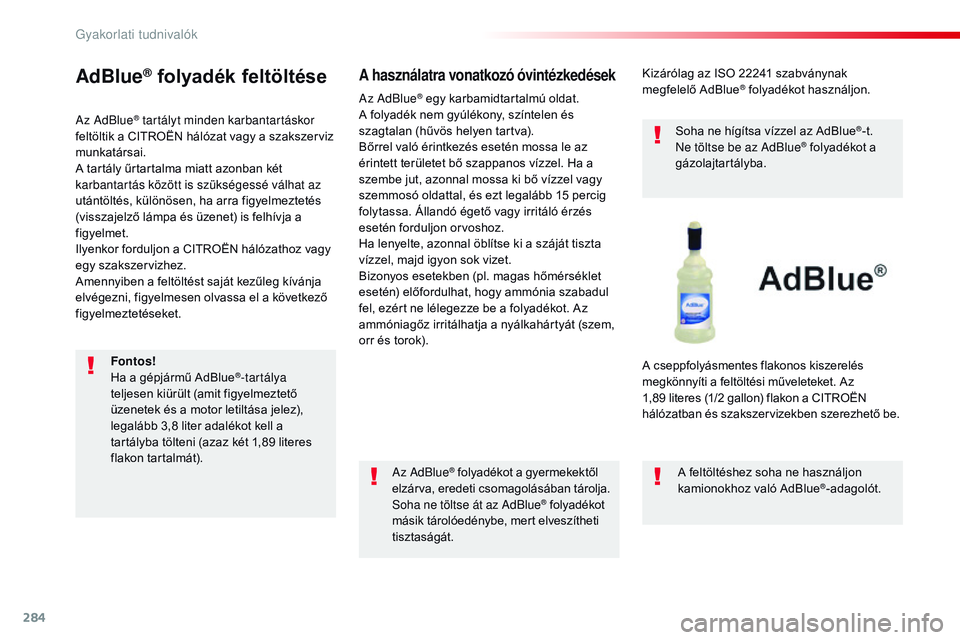

AdBlue® folyadék feltöltése
Az AdBlue® tartályt minden karbantartáskor
feltöltik a CITROËN hálózat vagy a szakszerviz
munkatársai.
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztetés
(visszajelző lámpa és üzenet) is felhívja a
figyelmet.
Ilyenkor forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket.
A használatra vonatkozó óvintézkedések
Az AdBlue® folyadékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
® folyadékot
másik tárolóedénybe, mert elveszítheti
tisztaságát. Kizárólag az ISO 22241 szabványnak
megfelelő AdBlue
® folyadékot használjon.
Soha ne hígítsa vízzel az AdBlue
®-t.ne t
öltse be az AdBlue® folyadékot a
gázolajtartályba.
A cseppfolyásmentes flakonos kiszerelés
megkönnyíti a feltöltési műveleteket. Az
1,89

literes (1/2 gallon) flakon a CITROËN
hálózatban és szakszervizekben szerezhető be.
A feltöltéshez soha ne használjon
kamionokhoz való AdBlue
®-adagolót.
Az AdBlue
® egy karbamidtartalmú oldat.
A

folyadék nem gyúlékony, színtelen és
szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a folyadékot. Az
ammóniagőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Fontos!
Ha a gépjármű AdBlue
®-tartálya
teljesen kiürült (amit figyelmeztető
üzenetek és a motor letiltása jelez),
legalább 3,8 liter adalékot kell a
tartályba tölteni (azaz két 1,89 literes
flakon tartalmát).
Gyakorlati tudnivalók

285
Jumpy _hu_Chap07_info-pratiques_ed01-2016
Tárolási javaslatok
ne tárolja az AdBlue®-flakonokat a
gépjárműben.
Az AdBlue
® folyadék kb. -11 °C alatti
hőmérsékleten fagy meg, és 25 °C felett
bomlik el. A flakonokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
Ilyen körülmények között a folyadék legalább
egy évig eláll.
Ha a folyadék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
A feltöltés menete
A feltöltés megkezdése előtt ellenőrizze, hogy
a gépjármű sík, vízszintes talajon áll-e.
F

V
egye le a gyújtást és vegye ki a kulcsot,
vagy, ha gépjárműve rendelkezik ilyennel,
nyomja meg a START/STOP gombot a
motor leállításához.
F

A
z AdBlue
®-tartályhoz való hozzáféréshez
nyissa ki a bal első ajtót.
F

A

lulról felfelé húzza meg a fekete
takarófedelet. F

F
ordítsa el a kék kupakot egyhatod
fordulattal az óramutató járásával
ellentétes irányba.
F
F
elfelé húzva vegye le.
ne dobja ki az AdBlue®-s flakont a háztartási
hulladékkal együtt. Helyezze el a flakont egy
erre a célra rendszeresített tartályban vagy
vigye vissza az értékesítési pontra.
Téli időjárás esetén győződjön
meg arról, hogy a hőmérséklet
magasabb
-11 °C-nál. Ellenkező
esetben a befagyott AdBlue
® folyadékot
nem lehet áttölteni a tartályba. Állítsa
a gépjárművet néhány órára melegebb
helyiségbe, és ezt követően végezze el
a feltöltést.
7
Gyakorlati tudnival

286
Jumpy _hu_Chap07_info-pratiques_ed01-2016

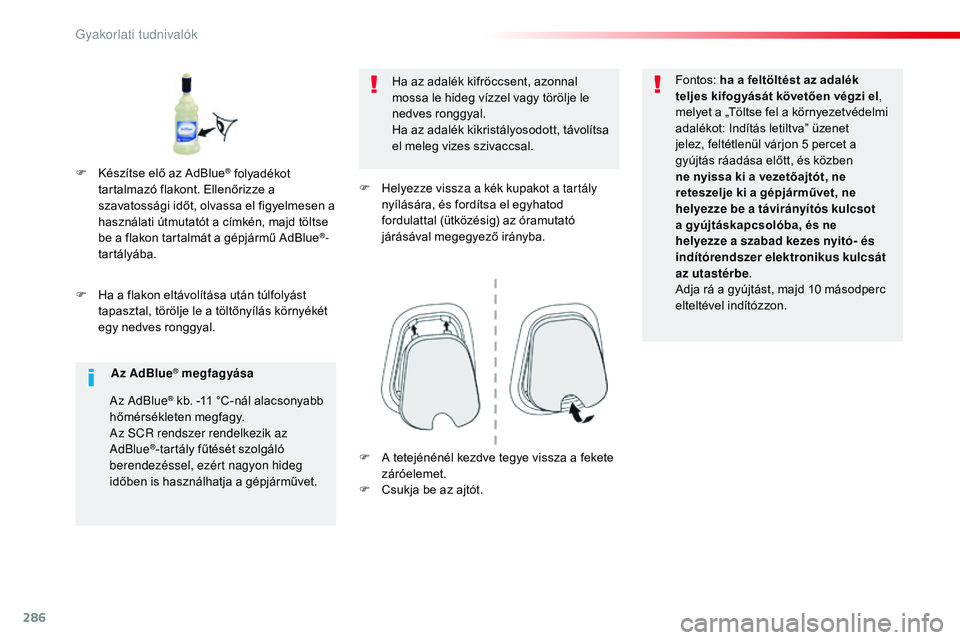

F Ha a flakon eltávolítása után túlfolyást tapasztal, törölje le a töltőnyílás környékét
egy nedves ronggyal. Ha az adalék kifröccsent, azonnal
mossa le hideg vízzel vagy törölje le
nedves ronggyal.
Ha az adalék kikristályosodott, távolítsa
el meleg vizes szivaccsal.
F
H
elyezze vissza a kék kupakot a tartály
nyílására, és fordítsa el egyhatod
fordulattal (ütközésig) az óramutató
járásával megegyező irányba. Fontos:
ha a feltöltést az adalék
teljes kifogyását követően végzi el,
melyet a „Töltse fel a környezetvédelmi
adalékot: Indítás letiltva” üzenet
jelez, feltétlenül várjon 5 percet a
gyújtás ráadása előtt, és közben
ne nyissa ki a vezetőajtót, ne
reteszelje ki a gépjárművet, ne
helyezze be a távirányítós kulcsot
a gyújtáskapcsolóba, és ne
helyezze a szabad kezes nyitó- és
indítórendszer elektronikus kulcsát
az utastérbe .
Adja rá a gyújtást, majd 10 másodperc
elteltével indítózzon.
F

K
észítse elő az AdBlue
® folyadékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, olvassa el figyelmesen a
használati útmutatót a címkén, majd töltse
be a flakon tartalmát a gépjármű AdBlue
®-
tartályába.
Az AdBlue
® megfagyása
Az AdBlue
® kb. -11 °C-nál alacsonyabb
hőmérsékleten megfagy.
Az SC
r

rendszer rendelkezik az
AdBlue
®-tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet. F
A t etejénénél kezdve tegye vissza a fekete
záróelemet.
F

C
sukja be az ajtót.
Gyakorlati tudnival

287
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

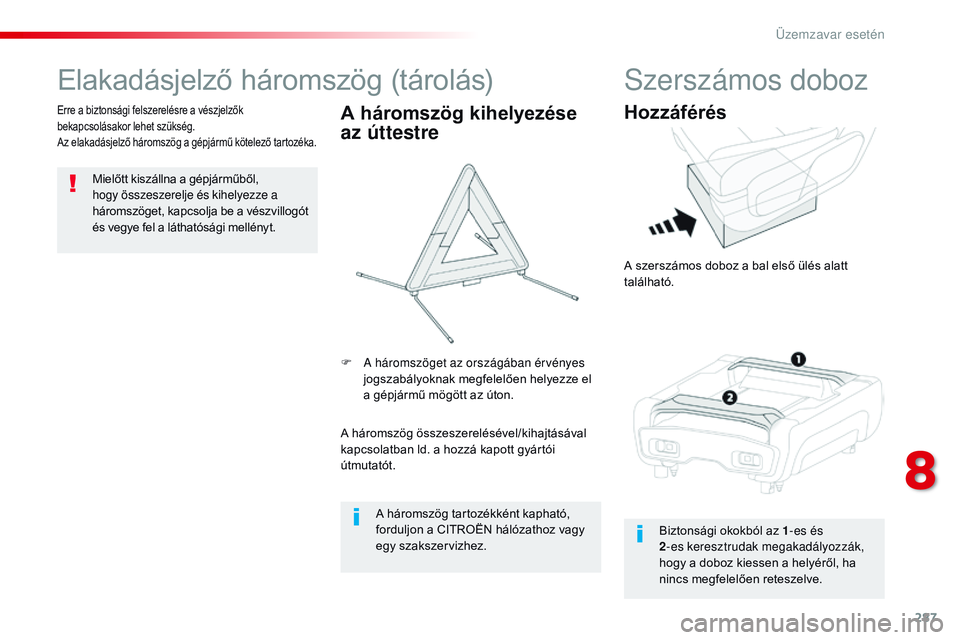

Elakadásjelző háromszög (tárolás)
Mielőtt kiszállna a gépjárműből,
hogy összeszerelje és kihelyezze a
háromszöget, kapcsolja be a vészvillogót
és vegye fel a láthatósági mellényt.
Erre a biztonsági felszerelésre a vészjelzők
bekapcsolásakor lehet szükség.
Az elakadásjelző háromszög a gépjármű kötelező tartozéka.A háromszög kihelyezése
az úttestre
A háromszög összeszerelésével/kihajtásával
kapcsolatban ld. a hozzá kapott gyártói
útmutatót. F
A h
áromszöget az országában érvényes
jogszabályoknak megfelelően helyezze el
a gépjármű mögött az úton.
A háromszög tartozékként kapható,
forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Szerszámos doboz
Hozzáférés
A szerszámos doboz a bal első ülés alatt
található.
Biztonsági okokból az 1 -es és
2 -es keresztrudak megakadályozzák,
hogy a doboz kiessen a helyéről, ha
nincs megfelelően reteszelve.
8
Üzemzavar esetén

288
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

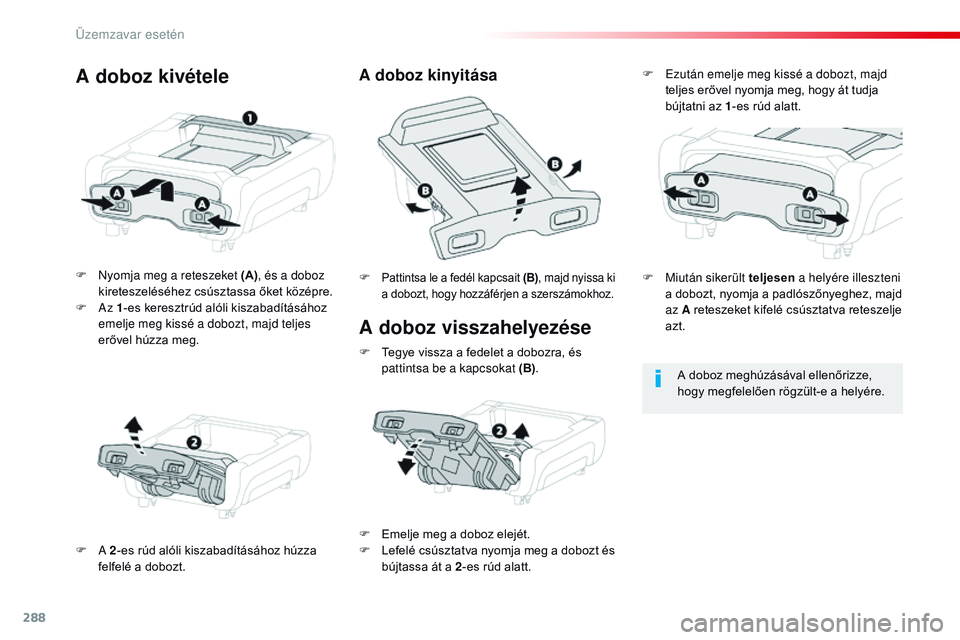

A doboz visszahelyezése
F nyomja meg a reteszeket (A), és a doboz
kireteszeléséhez csúsztassa őket középre.
F
Az 1-es keresztrúd alóli kiszabadításához
emelje meg kissé a dobozt, majd teljes
erővel húzza meg.
F
A 2-es rúd alóli kiszabadításához húzza
felfelé a dobozt. F
Pattintsa le a fedél kapcsait (B), majd nyissa ki
a dobozt, hogy hozzáférjen a szerszámokhoz.
A doboz kinyitásaA doboz kivétele
A doboz meghúzásával ellenőrizze,
hogy megfelelően rögzült-e a helyére.
F

E

melje meg a doboz elejét.
F

L

efelé csúsztatva nyomja meg a dobozt és
bújtassa át a 2 -es rúd alatt. F

E

zután emelje meg kissé a dobozt, majd
teljes erővel nyomja meg, hogy át tudja
bújtatni az 1 -es rúd alatt.
F

T

egye vissza a fedelet a dobozra, és
pattintsa be a kapcsokat (B) .F

M

iután sikerült teljesen
a helyére illeszteni
a dobozt, nyomja a padlószőnyeghez, majd
az A reteszeket kifelé csúsztatva reteszelje
azt.
Üzemzavar esetén
