CITROEN JUMPER DISPATCH 2017 Kezelési útmutató (in Hungarian)

319
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016
Biztosíték
száma Áramerősség
(A) Funkció
F1 3Szabad kezes nyitó- és indítórendszer vagy lopásgátló
F5 5Érintőképernyő, tolatókamera és parkolóradar
F7 10Hátsó klímavezérlő, HiFi-erősítő
F8 20Szimpla vagy dupla hátsó ablaktörlő
F10/F11 30Első és hátsó belső/külső zárak
F12 3Riasztó
F17 1012 voltos hátsó tartozékcsatlakozó
F18 5Sürgősségi és assistance segélyhívó
F21 3Hordozható lámpa feltöltése, hátsó plafonlámpa
F22 3Kesztyűtartó-világítás, hátsó plafonvilágítás
F23 5Holttér figyelő rendszer, külső visszapillantó tükrök elektromos
kapcsolói
F24 5Kormánynál elhelyezett kapcsolók
F25 5Fényszórómagasság-állító
F26 3
Nem becsatolt vagy kicsatolt biztonsági övek visszajelzéseinek kijelzője
F273Eső- és fényerő-érzékelő, többfunkciós érzékelőkamera
F28 10Első klímavezérlő, autórádió-kapcsoló, sebességváltó kar,
head-up display kivetítő
F30A vagy B 15Autórádió (+ akkumulátor)
F31 5Légzsákok
F33 1512 voltos első tartozékcsatlakozó
F35 5Műszercsoport
F36 20Autórádió, érintőképernyő, CD-lejátszó, navigációs rendszer
2. változat (Full)
Az alább ismertetett biztosítékok a gépjármű
felszereltségétől függően eltérőek lehetnek.
8
Üzemzavar esetén

320
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

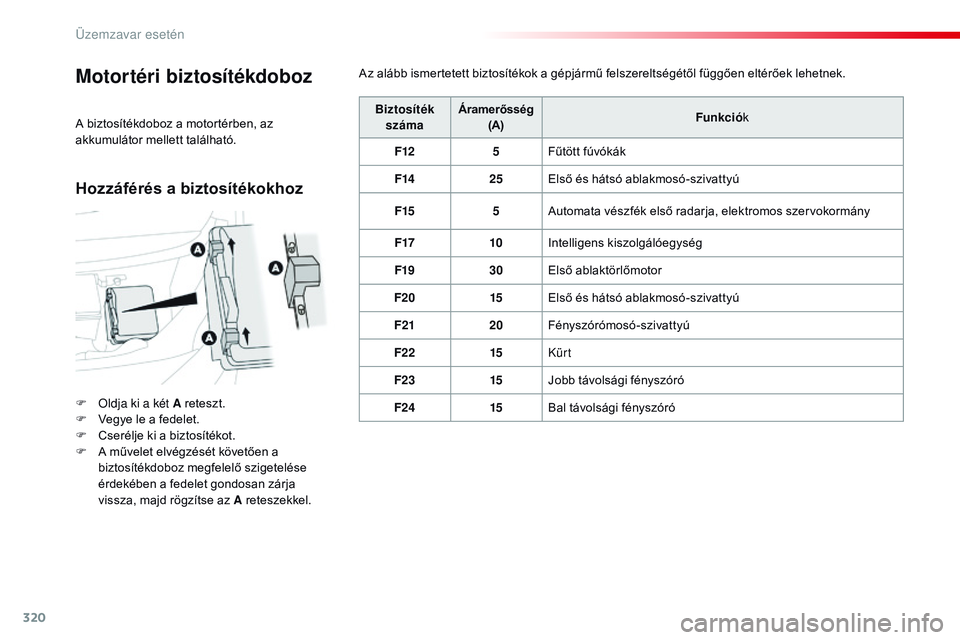

Motortéri biztosítékdoboz
F oldja ki a két A reteszt.
F V egye le a fedelet.
F

C
serélje ki a biztosítékot.
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza, majd rögzítse az A reteszekkel. Biztosíték

száma Áramerősség
(A) Funkció
k
F12 5Fűtött fúvókák
F14 25Első és hátsó ablakmosó-szivattyú
F15 5Automata vészfék első radarja, elektromos szervokormány
F17 10Intelligens kiszolgálóegység
F19 30Első ablaktörlőmotor
F20 15Első és hátsó ablakmosó-szivattyú
F21 20Fényszórómosó-szivattyú
F22 15Kürt
F23 15Jobb távolsági fényszóró
F24 15Bal távolsági fényszóró
A biztosítékdoboz a motortérben, az
akkumulátor mellett található.
Az alább ismertetett biztosítékok a gépjármű felszereltségétől függően eltérőek lehetnek.
Hozzáférés a biztosítékokhoz
Üzemzavar esetén

321
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

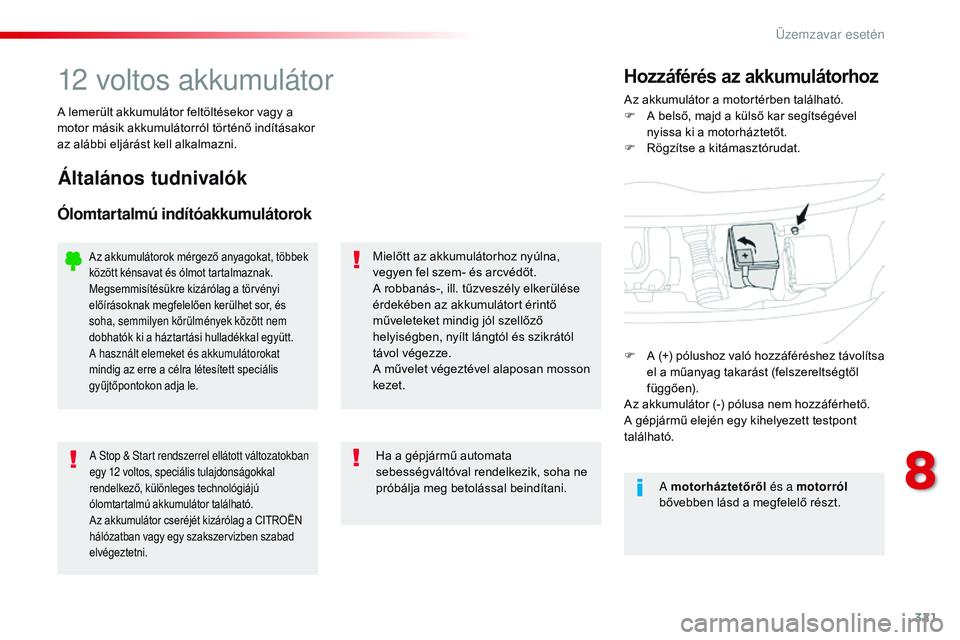

12 voltos akkumulátorAz akkumulátor a motortérben található.
F A b első, majd a külső kar segítségével
nyissa ki a motorháztetőt.
F

R
ögzítse a kitámasztórudat.
Hozzáférés az akkumulátorhoz
A lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Általános tudnivalók
Ólomtartalmú indítóakkumulátorok
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, ill. tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától
távol végezze.
A művelet végeztével alaposan mosson
kezet.
A Stop & Start rendszerrel ellátott változatokban
egy 12 voltos, speciális tulajdonságokkal
rendelkező, különleges technológiájú
ólomtartalmú akkumulátor található.
Az akkumulátor cseréjét kizárólag a CITROËN
hálózatban vagy egy szakszervizben szabad
elvégeztetni.Ha a gépjármű automata
sebességváltóval rendelkezik, soha ne
próbálja meg betolással beindítani.
Az akkumulátorok mérgező anyagokat, többek
között kénsavat és ólmot tartalmaznak.
Megsemmisítésükre kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
A motorháztetőről és a motorról
bővebben lásd a megfelelő részt.
F

A (
+) pólushoz való hozzáféréshez távolítsa
el a műanyag takarást (felszereltségtől
függően).
Az akkumulátor (-) pólusa nem hozzáférhető.
A gépjármű elején egy kihelyezett testpont
található.
8
Üzemzavar esetén

322
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

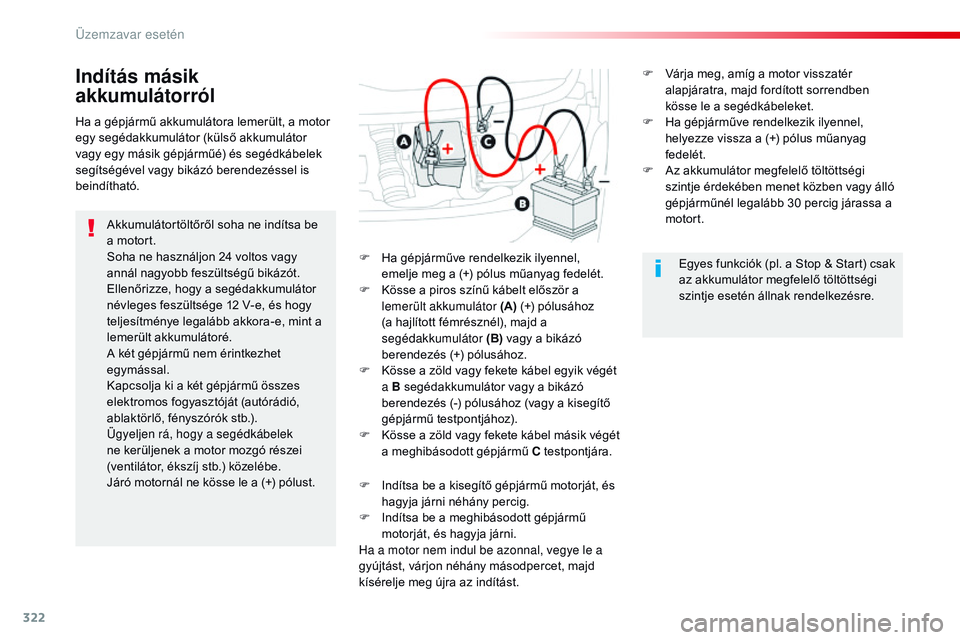

Indítás másik
akkumulátorról
Akkumulátortöltőről soha ne indítsa be
a motort.
Soha ne használjon 24 voltos vagy
annál nagyobb feszültségű bikázót.
Ellenőrizze, hogy a segédakkumulátor
névleges feszültsége 12 V-e, és hogy
teljesítménye legalább akkora-e, mint a
lemerült akkumulátoré.
A két gépjármű nem érintkezhet
egymással.
Kapcsolja ki a két gépjármű összes
elektromos fogyasztóját (autórádió,
ablaktörlő, fényszórók stb.).
Ügyeljen rá, hogy a segédkábelek
ne kerüljenek a motor mozgó részei
(ventilátor, ékszíj stb.) közelébe.
Járó motornál ne kösse le a (+) pólust.F

H
a gépjárműve rendelkezik ilyennel,
emelje meg a (+) pólus műanyag fedelét.
F

K
össe a piros színű kábelt először a
lemerült akkumulátor (A) (+) pólusához
(a hajlított fémrésznél), majd a
segédakkumulátor (B) vagy a bikázó
berendezés (+) pólusához.
F

K
össe a zöld vagy fekete kábel egyik végét
a B segédakkumulátor vagy a bikázó
berendezés (-) pólusához (vagy a kisegítő
gépjármű testpontjához).
F

K
össe a zöld vagy fekete kábel másik végét
a meghibásodott gépjármű C testpontjára.
F

I
ndítsa be a kisegítő gépjármű motorját, és
hagyja járni néhány percig.
F

I
ndítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást.
Ha a gépjármű akkumulátora lemerült, a motor
egy segédakkumulátor (külső akkumulátor
vagy egy másik gépjárműé) és segédkábelek
segítségével vagy bikázó berendezéssel is
beindítható.
Egyes funkciók (pl. a Stop & Start) csak
az akkumulátor megfelelő töltöttségi
szintje esetén állnak rendelkezésre.
F

V
árja meg, amíg a motor visszatér
alapjáratra, majd fordított sorrendben
kösse le a segédkábeleket.
F
H
a gépjárműve rendelkezik ilyennel,
helyezze vissza a (+) pólus műanyag
fedelét.
F
A
z akkumulátor megfelelő töltöttségi
szintje érdekében menet közben vagy álló
gépjárműnél legalább 30 percig járassa a
motort.
Üzemzavar esetén

323
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Néha az akkumulátor feltöltésére is szükség
lehet:
-
h
a jellemzően rövid utakra használja a
gépjárművét,
-

h
a több hétig egyhuzamban nem fogja
használni az autóját.
Ilyenkor forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.

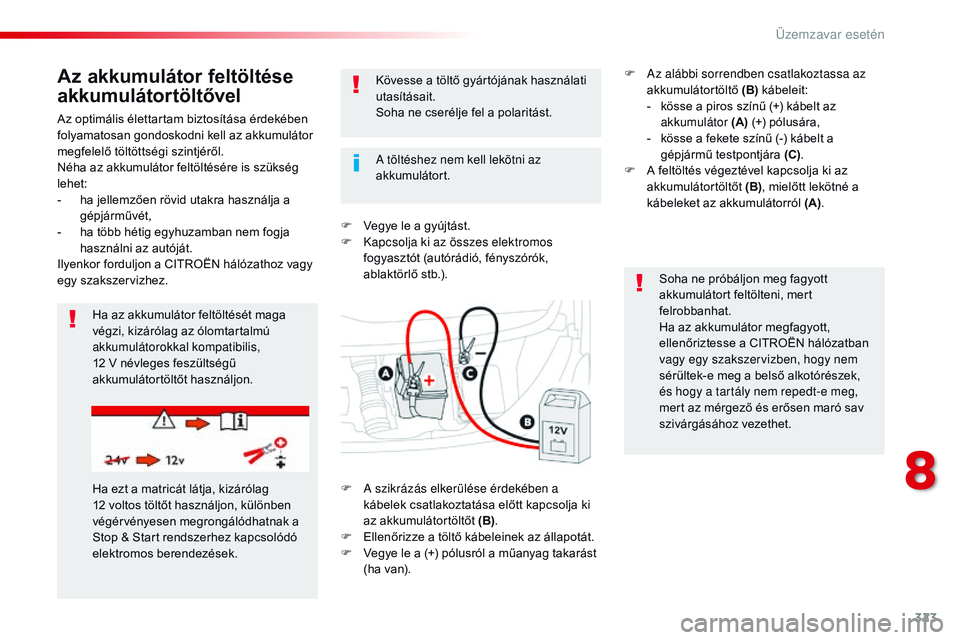

Az akkumulátor feltöltése
akkumulátortöltővel
F Vegye le a gyújtást.
F K apcsolja ki az összes elektromos
fogyasztót (autórádió, fényszórók,
ablaktörlő stb.).
Ha az akkumulátor feltöltését maga
végzi, kizárólag az ólomtartalmú
akkumulátorokkal kompatibilis,
12 V névleges feszültségű
akkumulátortöltőt használjon. Kövesse a töltő gyártójának használati
utasításait.
Soha ne cserélje fel a polaritást.
Soha ne próbáljon meg fagyott
akkumulátort feltölteni, mert
felrobbanhat.
Ha az akkumulátor megfagyott,
ellenőriztesse a CITROËN hálózatban
vagy egy szakszervizben, hogy nem
sérültek-e meg a belső alkotórészek,
és hogy a tartály nem repedt-e meg,
mert az mérgező és erősen maró sav
szivárgásához vezethet.
Ha ezt a matricát látja, kizárólag
12

voltos töltőt használjon, különben
végérvényesen megrongálódhatnak a
Stop & Start rendszerhez kapcsolódó
elektromos berendezések. A töltéshez nem kell lekötni az
akkumulátort.
F
A s
zikrázás elkerülése érdekében a
kábelek csatlakoztatása előtt kapcsolja ki
az akkumulátortöltőt (B).
F

E
llenőrizze a töltő kábeleinek az állapotát.
F

V
egye le a (+) pólusról a műanyag takarást
(ha van). F

A
z alábbi sorrendben csatlakoztassa az
akkumulátortöltő (B) kábeleit:
-
k
össe a piros színű (+) kábelt az
akkumulátor (A) (+) pólusára,
-
k
össe a fekete színű (-) kábelt a
gépjármű testpontjára (C).
F
A f
eltöltés végeztével kapcsolja ki az
akkumulátortöltőt (B), mielőtt lekötné a
kábeleket az akkumulátorról (A) .
8
Üzemzavar esetén

324
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016
Ne erőltesse lefelé a kart, mert a
reteszelődés nem lehetséges, ha a
bilincs nincs megfelelő helyzetben;
kezdje elölről a műveletet.

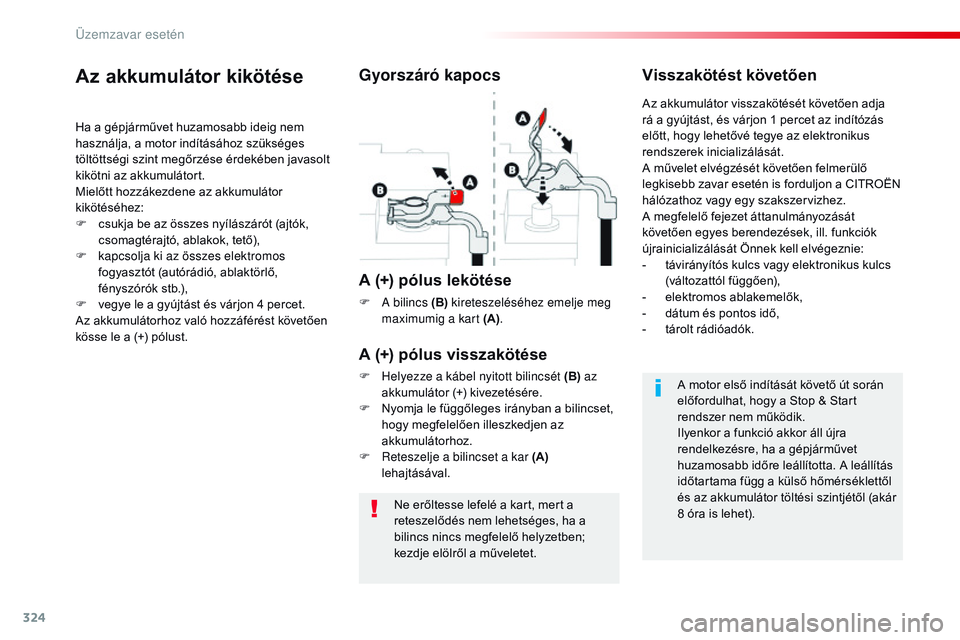

Az akkumulátor kikötése
Ha a gépjárművet huzamosabb ideig nem
használja, a motor indításához szükséges
töltöttségi szint megőrzése érdekében javasolt
kikötni az akkumulátort.
Mielőtt hozzákezdene az akkumulátor
kikötéséhez:
F
c
sukja be az összes nyílászárót (ajtók,
csomagtérajtó, ablakok, tető),
F

k
apcsolja ki az összes elektromos
fogyasztót (autórádió, ablaktörlő,
fényszórók stb.),
F

v
egye le a gyújtást és várjon 4 percet.
Az akkumulátorhoz való hozzáférést követően
kösse le a (+) pólust.
Gyorszáró kapocs
A (+) pólus lekötése
F A bilincs (B) kireteszeléséhez emelje meg
maximumig a kart (A) .
Visszakötést követően
A (+) pólus visszakötése
F Helyezze a kábel nyitott bilincsét (B) az
akkumulátor (+) kivezetésére.
F

N
yomja le függőleges irányban a bilincset,
hogy megfelelően illeszkedjen az
akkumulátorhoz.
F
r
e
teszelje a bilincset a kar (A)
lehajtásával. Az akkumulátor visszakötését követően adja
rá a gyújtást, és várjon 1 percet az indítózás
előtt, hogy lehetővé tegye az elektronikus
rendszerek inicializálását.
A művelet elvégzését követően felmerülő
legkisebb zavar esetén is forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A megfelelő fejezet áttanulmányozását
követően egyes berendezések, ill. funkciók
újrainicializálását Önnek kell elvégeznie:
-

t
ávirányítós kulcs vagy elektronikus kulcs
(változattól függően),
-
e
lektromos ablakemelők,
-
d
átum és pontos idő,
-
t
árolt rádióadók.
A motor első indítását követő út során
előfordulhat, hogy a Stop & Start
rendszer nem működik.
Ilyenkor a funkció akkor áll újra
rendelkezésre, ha a gépjárművet
huzamosabb időre leállította. A leállítás
időtartama függ a külső hőmérséklettől
és az akkumulátor töltési szintjétől (akár
8 óra is lehet).
Üzemzavar esetén

325
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

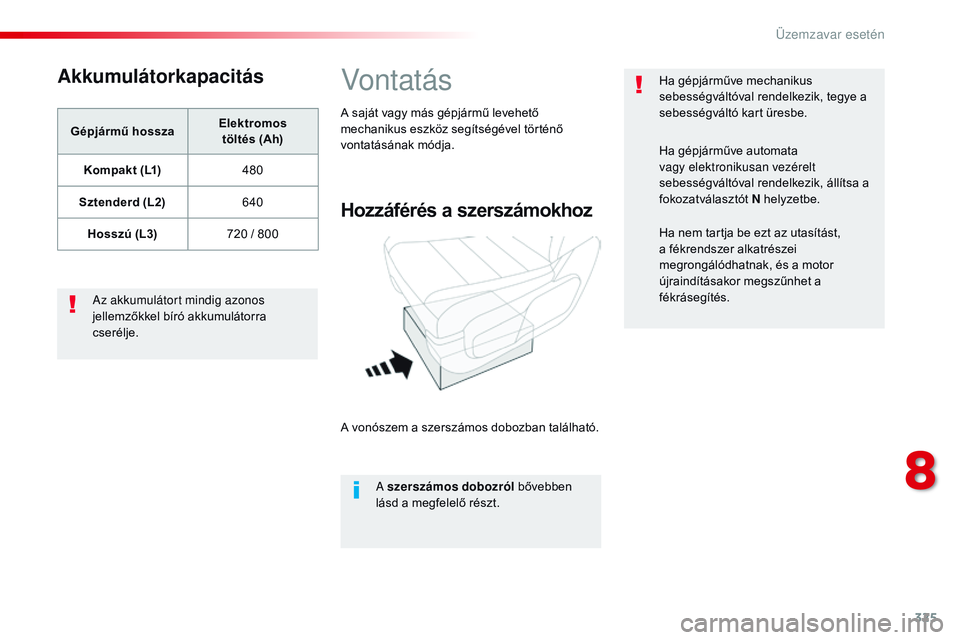

Akkumulátorkapacitás
Gépjármű hosszaElektromos

töltés (Ah)
Kompakt (L1) 480
Sztenderd (L2) 640
Hosszú (L3) 720 / 800
Az akkumulátort mindig azonos
jellemzőkkel bíró akkumulátorra
cserélje.
Vontatás
Hozzáférés a szerszámokhoz
A vonószem a szerszámos dobozban található. A szerszámos dobozról bővebben
lásd a megfelelő részt.
A saját vagy más gépjármű levehető
mechanikus eszköz segítségével történő
vontatásának módja.
Ha gépjárműve mechanikus
sebességváltóval rendelkezik, tegye a
sebességváltó kart üresbe.
Ha gépjárműve automata
vagy elektronikusan vezérelt
sebességváltóval rendelkezik, állítsa a
fokozatválasztót
N helyzetbe.
Ha nem tartja be ezt az utasítást,
a fékrendszer alkatrészei
megrongálódhatnak, és a motor
újraindításakor megszűnhet a
fékrásegítés.
8
Üzemzavar esetén

326
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

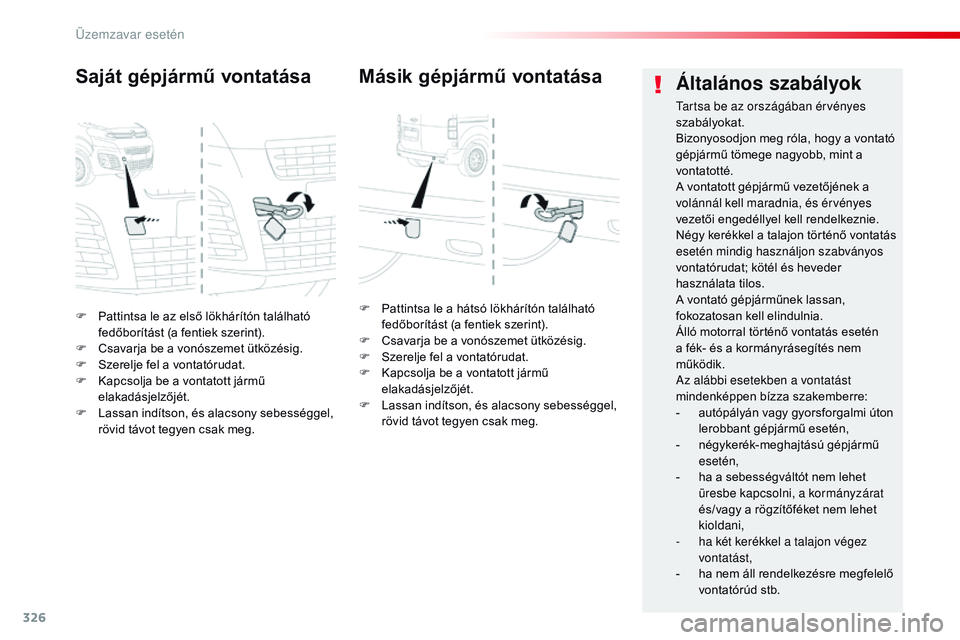

F Pattintsa le az első lökhárítón található fedőborítást (a fentiek szerint).
F

C
savarja be a vonószemet ütközésig.
F

S
zerelje fel a vontatórudat.
F

K
apcsolja be a vontatott jármű
elakadásjelzőjét.
F

L
assan indítson, és alacsony sebességgel,
rövid távot tegyen csak meg.
Saját gépjármű vontatása
F Pattintsa le a hátsó lökhárítón található fedőborítást (a fentiek szerint).
F

C
savarja be a vonószemet ütközésig.
F

S
zerelje fel a vontatórudat.
F

K
apcsolja be a vontatott jármű
elakadásjelzőjét.
F

L
assan indítson, és alacsony sebességgel,
rövid távot tegyen csak meg.
Másik gépjármű vontatása Általános szabályok
tartsa be az országában érvényes
szabályokat.
Bizonyosodjon meg róla, hogy a vontató
gépjármű tömege nagyobb, mint a
vontatotté.
A vontatott gépjármű vezetőjének a
volánnál kell maradnia, és érvényes
vezetői engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vontatórudat; kötél és heveder
használata tilos.
A vontató gépjárműnek lassan,
fokozatosan kell elindulnia.
Álló motorral történő vontatás esetén
a fék- és a kormányrásegítés nem
működik.
Az alábbi esetekben a vontatást
mindenképpen bízza szakemberre:
-

a
utópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén,
-
né

gykerék-meghajtású gépjármű
esetén,
-

h
a a sebességváltót nem lehet
üresbe kapcsolni, a kormányzárat
és/vagy a rögzítőféket nem lehet
kioldani,
-

h
a két kerékkel a talajon végez
vontatást,
-

h
a nem áll rendelkezésre megfelelő
vontatórúd stb.
Üzemzavar esetén

327
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

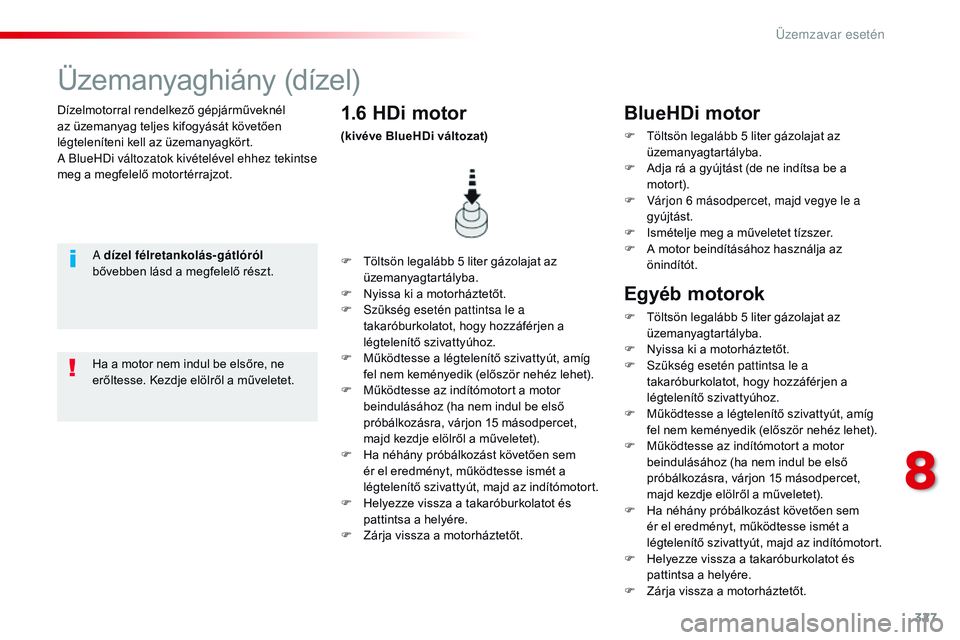

Dízelmotorral rendelkező gépjárműveknél
az üzemanyag teljes kifogyását követően
légteleníteni kell az üzemanyagkört.
A BlueHDi változatok kivételével ehhez tekintse
meg a megfelelő motortérrajzot.
Üzemanyaghiány (dízel)
A dízel félretankolás-gátlóról
bővebben lásd a megfelelő részt. F
T öltsön legalább 5 liter gázolajat az
üzemanyagtartályba.
F

N
yissa ki a motorháztetőt.
F

S
zükség esetén pattintsa le a
takaróburkolatot, hogy hozzáférjen a
légtelenítő szivattyúhoz.
F

M
űködtesse a légtelenítő szivattyút, amíg
fel nem keményedik (először nehéz lehet).
F

M
űködtesse az indítómotort a motor
beindulásához (ha nem indul be első
próbálkozásra, várjon 15 másodpercet,
majd kezdje elölről a műveletet).
F

H
a néhány próbálkozást követően sem
ér el eredményt, működtesse ismét a
légtelenítő szivattyút, majd az indítómotort.
F

H
elyezze vissza a takaróburkolatot és
pattintsa a helyére.
F

Z
árja vissza a motorháztetőt.
1.6 HDi motor
(kivéve BlueHDi változat)
Ha a motor nem indul be elsőre, ne
erőltesse. Kezdje elölről a műveletet.
BlueHDi motor
F Töltsön legalább 5 liter gázolajat az üzemanyagtartályba.
F

A
dja rá a gyújtást (de ne indítsa be a
motort).
F

V
árjon 6 másodpercet, majd vegye le a
gyújtást.
F

I
smételje meg a műveletet tízszer.
F

A m
otor beindításához használja az
önindítót.
Egyéb motorok
F Töltsön legalább 5 liter gázolajat az üzemanyagtartályba.
F

N
yissa ki a motorháztetőt.
F

S
zükség esetén pattintsa le a
takaróburkolatot, hogy hozzáférjen a
légtelenítő szivattyúhoz.
F

M
űködtesse a légtelenítő szivattyút, amíg
fel nem keményedik (először nehéz lehet).
F

M
űködtesse az indítómotort a motor
beindulásához (ha nem indul be első
próbálkozásra, várjon 15 másodpercet,
majd kezdje elölről a műveletet).
F

H
a néhány próbálkozást követően sem
ér el eredményt, működtesse ismét a
légtelenítő szivattyút, majd az indítómotort.
F

H
elyezze vissza a takaróburkolatot és
pattintsa a helyére.
F

Z
árja vissza a motorháztetőt.
8
Üzemzavar esetén

328
Jumpy _hu_Chap09_caracteristiques-techniques_ed01-2016

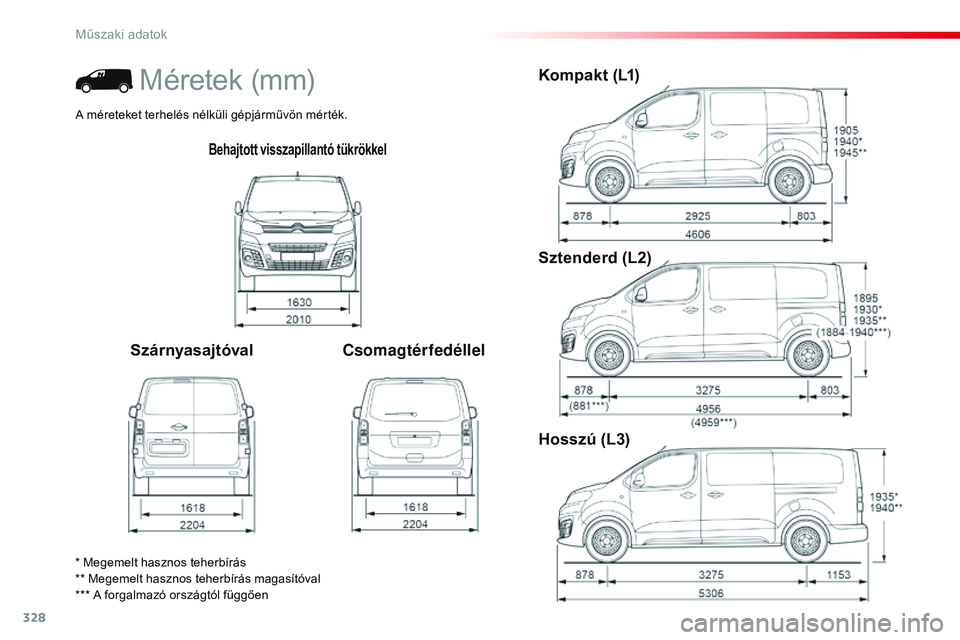

Behajtott visszapillantó tükrökkel
SzárnyasajtóvalCsomagtérfedéllelKompakt (L1)
Sztenderd (L2)
Hosszú (L3)
* Megemelt hasznos teherbírás
** Megemelt hasznos teherbírás magasítóval
*** A forgalmazó országtól függően
Méretek (mm)
A méreteket terhelés nélküli gépjárművön mérték.
Műszaki adatok
