CITROEN JUMPER DISPATCH 2017 Kezelési útmutató (in Hungarian)

299
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016
F Ha gépjárműve lemezfelnivel rendelkezik, a 3-as szerszám segítségével távolítsa el a
dísztárcsát.
F

H
a gépjárműve alumínium keréktárcsákkal
rendelkezik, a 3 -as szerszám segítségével
távolítsa el az összes csavarkupakot.
F

A k
erékőrcsavar eltávolításához (ha
van) helyezze fel a kulcstoldatot (4) a
kerékkulcsra (1) .
F

A t
öbbi csavart a toldat használata nélkül, a
kerékkulccsal (1) lazítsa ki (de ne vegye le). F
H elyezze az emelő talpát a talajra, és
győződjön meg arról, hogy pontosan
az alvázon kialakított két (A vagy B)
emelési pont közül a cserélendő kerékhez
közelebbi alatt helyezkedik el.

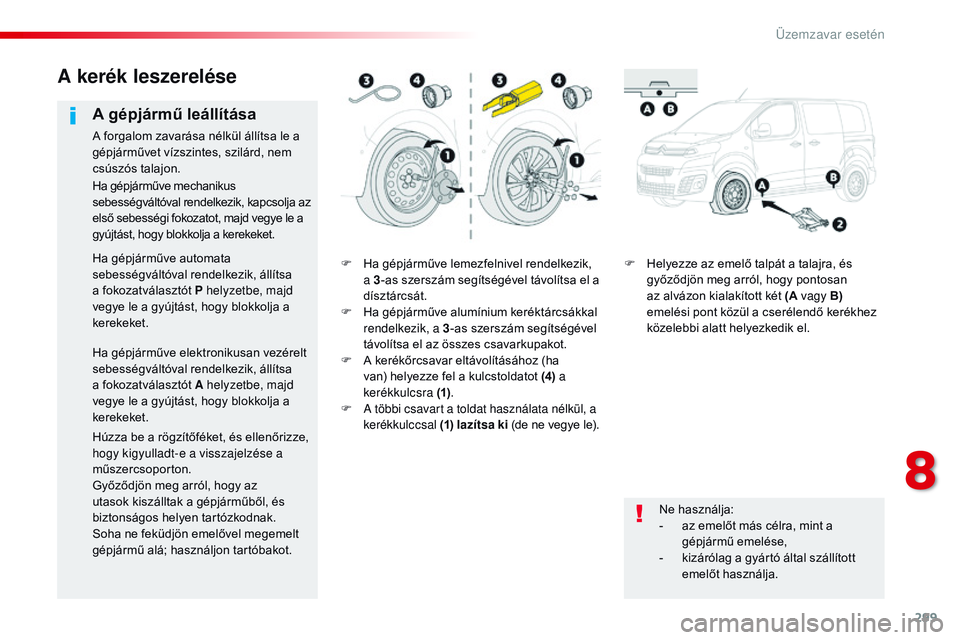

A kerék leszerelése
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a
gépjárművet vízszintes, szilárd, nem
csúszós talajon.
Ne használja:
-

a
z emelőt más célra, mint a
gépjármű emelése,
-

k
izárólag a gyártó által szállított
emelőt használja.
Ha gépjárműve mechanikus
sebességváltóval rendelkezik, kapcsolja az
első sebességi fokozatot, majd vegye le a
gyújtást, hogy blokkolja a kerekeket.
Ha gépjárműve automata
sebességváltóval rendelkezik, állítsa
a fokozatválasztót P helyzetbe, majd
vegye le a gyújtást, hogy blokkolja a
kerekeket.
Ha gépjárműve elektronikusan vezérelt
sebességváltóval rendelkezik, állítsa
a fokozatválasztót A helyzetbe, majd
vegye le a gyújtást, hogy blokkolja a
kerekeket.
Húzza be a rögzítőféket, és ellenőrizze,
hogy kigyulladt-e a visszajelzése a
műszercsoporton.
Győződjön meg arról, hogy az
utasok kiszálltak a gépjárműből, és
biztonságos helyen tartózkodnak.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
8
Üzemzavar esetén

300
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

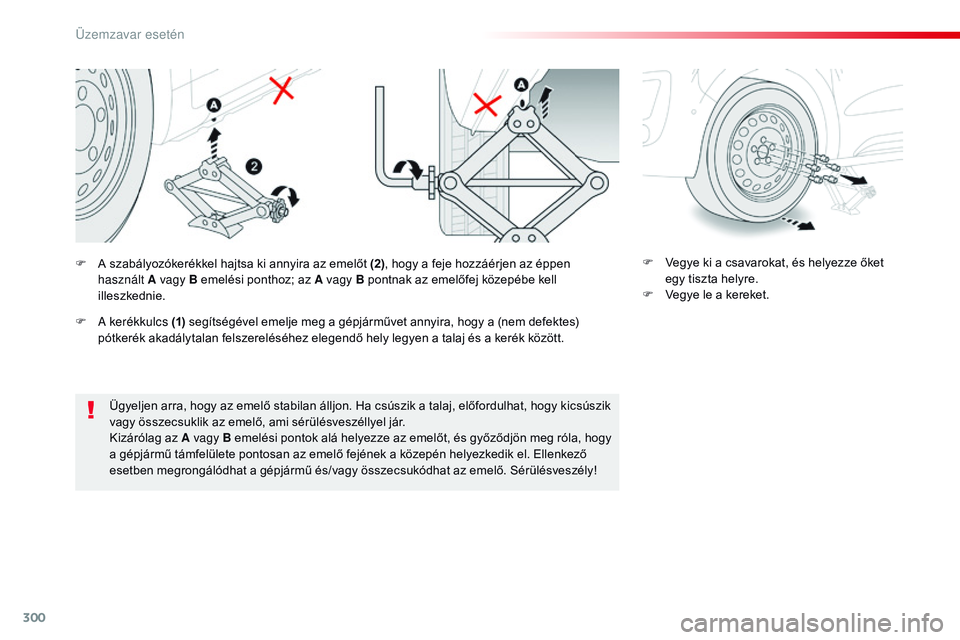

Ügyeljen arra, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik
vagy összecsuklik az emelő, ami sérülésveszéllyel jár.
Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla, hogy
a gépjármű támfelülete pontosan az emelő fejének a közepén helyezkedik el. Ellenkező
esetben megrongálódhat a gépjármű és/vagy összecsukódhat az emelő. Sérülésveszély!F

V
egye ki a csavarokat, és helyezze őket
egy tiszta helyre.
F
V
egye le a kereket.
F

A s
zabályozókerékkel hajtsa ki annyira az emelőt (2)
, hogy a feje hozzáérjen az éppen
használt

A vagy B emelési ponthoz; az A vagy B pontnak az emelőfej közepébe kell
illeszkednie.
F

A

kerékkulcs (1)
segítségével emelje meg a gépjárművet annyira, hogy a (nem defektes)
pótkerék akadálytalan felszereléséhez elegendő hely legyen a talaj és a kerék között.
Üzemzavar esetén

301
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

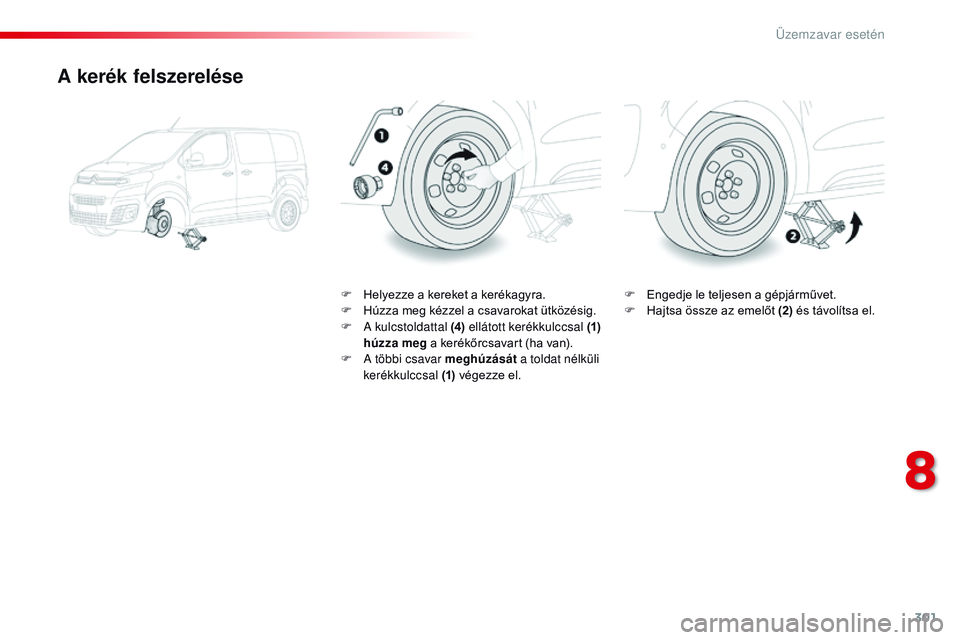

A kerék felszerelése
F Helyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F

A
kulcstoldattal (4) ellátott kerékkulccsal (1)
húzza meg a kerékőrcsavart (ha van).
F

A t
öbbi csavar meghúzását a toldat nélküli
kerékkulccsal (1) végezze el. F
E ngedje le teljesen a gépjárművet.
F H ajtsa össze az emelőt (2) és távolítsa el.
8
Üzemzavar esetén

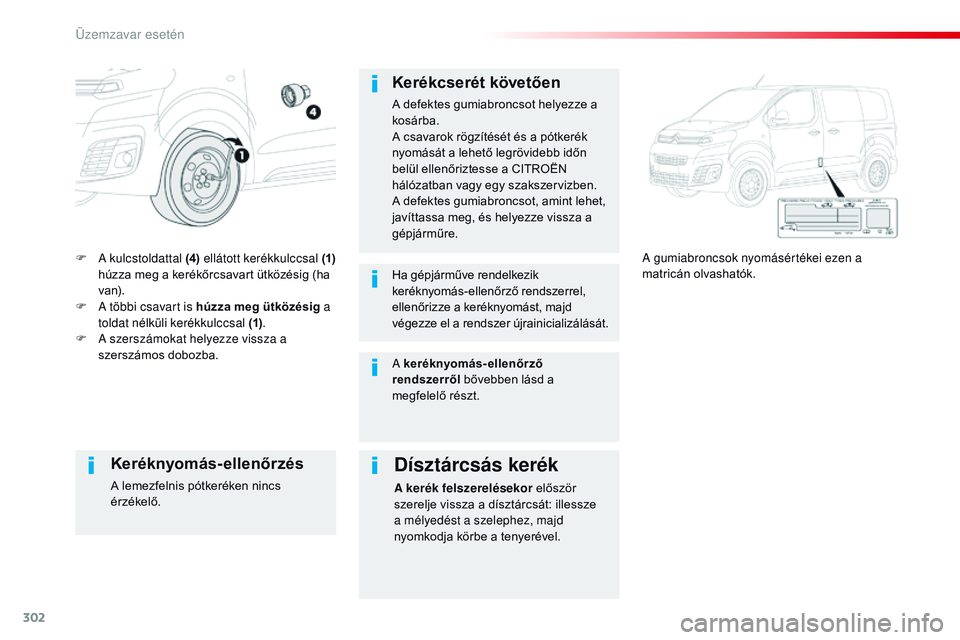

302
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016
F A kulcstoldattal (4) ellátott kerékkulccsal (1)
húzza meg a kerékőrcsavart ütközésig (ha
va n).
F

A t
öbbi csavart is húzza meg ütközésig a
toldat nélküli kerékkulccsal (1) .
F

A s
zerszámokat helyezze vissza a
szerszámos dobozba. A gumiabroncsok nyomásértékei ezen a
matricán olvashatók.
Kerékcserét követően
A defektes gumiabroncsot helyezze a
kosárba.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
Ha gépjárműve rendelkezik
keréknyomás-ellenőrző rendszerrel,
ellenőrizze a keréknyomást, majd
végezze el a rendszer újrainicializálását.
Keréknyomás-ellenőrzés
A lemezfelnis pótkeréken nincs
érzékelő.
Dísztárcsás kerék
A kerék felszerelésekor
először
szerelje vissza a dísztárcsát: illessze
a mélyedést a szelephez, majd
nyomkodja körbe a tenyerével.
A keréknyomás-ellenőrző
rendszerről
bővebben lásd a
megfelelő részt.
Üzemzavar esetén

303
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

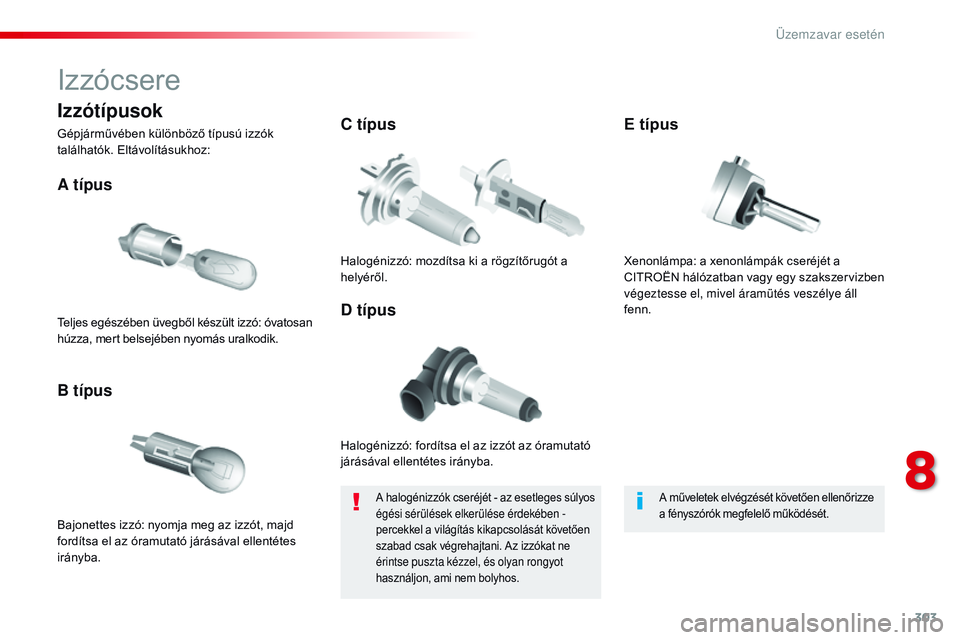

Izzócsere
Halogénizzó: fordítsa el az izzót az óramutató
járásával ellentétes irányba.
A típus
Bajonettes izzó: nyomja meg az izzót, majd
fordítsa el az óramutató járásával ellentétes
irányba.
B típusC típus
D típus
Teljes egészében üvegből készült izzó: óvatosan
húzza, mert belsejében nyomás uralkodik.
Halogénizzó: mozdítsa ki a rögzítőrugót a
helyéről.
A halogénizzók cseréjét - az esetleges súlyos
égési sérülések elkerülése érdekében -
percekkel a világítás kikapcsolását követően
szabad csak végrehajtani. Az izzókat ne
érintse puszta kézzel, és olyan rongyot
használjon, ami nem bolyhos.A műveletek elvégzését követően ellenőrizze
a fényszórók megfelelő működését.
Izzótípusok
Gépjárművében különböző típusú izzók
találhatók. Eltávolításukhoz:
Xenonlámpa: a xenonlámpák cseréjét a
CITROËN hálózatban vagy egy szakszervizben
végeztesse el, mivel áramütés veszélye áll
fenn.E típus
8
Üzemzavar esetén

304
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

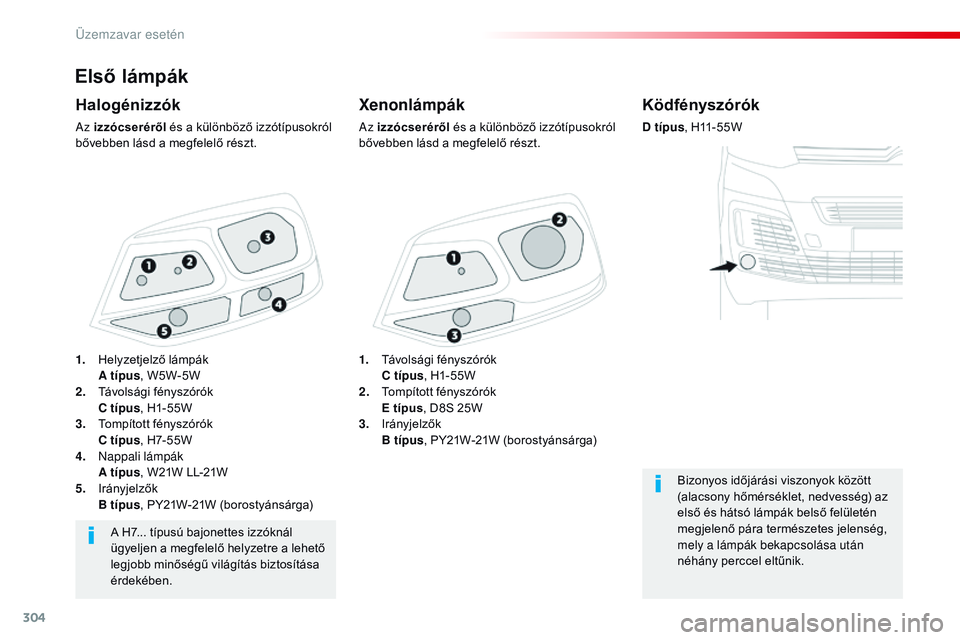

Első lámpák
Xenonlámpák
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
Halogénizzók
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
A H7... típusú bajonettes izzóknál
ügyeljen a megfelelő helyzetre a lehető
legjobb minőségű világítás biztosítása
érdekében.
Ködfényszórók
D típus , H11-55W
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.
1.
T

ávolsági fényszórók
C t

ípus , H1-55W
2.
T

ompított fényszórók
E t

ípus , D8S 25W
3.
I

rányjelzők
B t

ípus , PY21W-21W (borostyánsárga)
1.
H

elyzetjelző lámpák
A t

ípus , W5W-5W
2.
T

ávolsági fényszórók
C t

ípus , H1-55W
3.
T

ompított fényszórók
C t

ípus , H7-55W
4.


n
ap

pali lámpák
A t

ípus , W21W LL-21W
5.
I

rányjelzők
B t

ípus , PY21W-21W (borostyánsárga)
Üzemzavar esetén

305
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

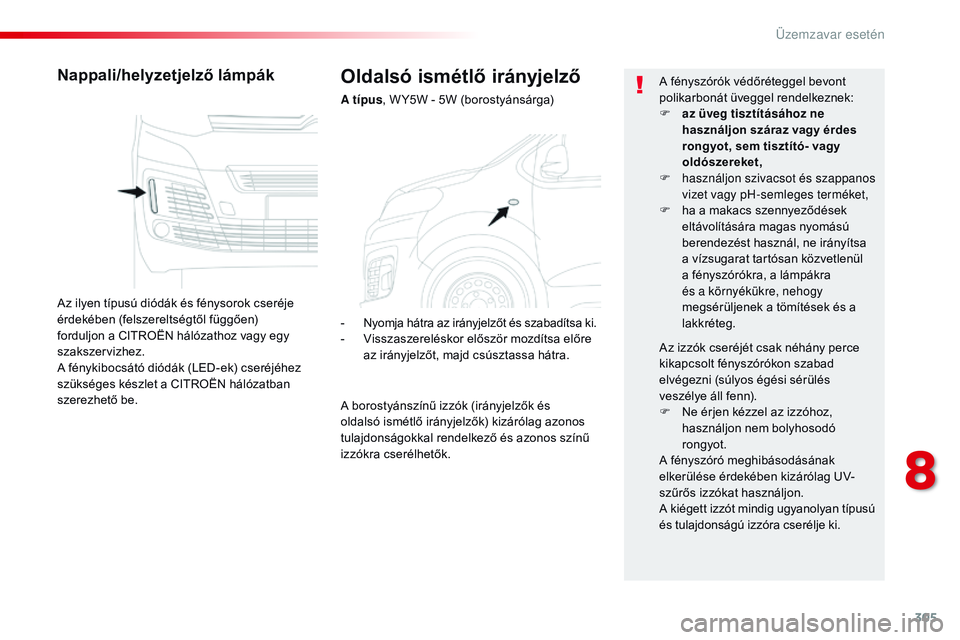

Oldalsó ismétlő irányjelző
A típus, W Y5W - 5W (borostyánsárga)
Nappali/helyzetjelző lámpák
Az ilyen típusú diódák és fénysorok cseréje
érdekében (felszereltségtől függően)
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A fénykibocsátó diódák (LED-ek) cseréjéhez
szükséges készlet a CITROËN hálózatban
szerezhető be. A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F

a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F
ha
sználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F
h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F

N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
-
N

yomja hátra az irányjelzőt és szabadítsa ki.
-

V
isszaszereléskor először mozdítsa előre
az irányjelzőt, majd csúsztassa hátra.
A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos színű
izzókra cserélhetők.
8
Üzemzavar esetén

306
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016
A csatlakozó és az izzó
visszaszerelésekor igazítsa őket a
helyükre, és győződjön meg róla, hogy
hallja-e a reteszelődést jelző kattanást.

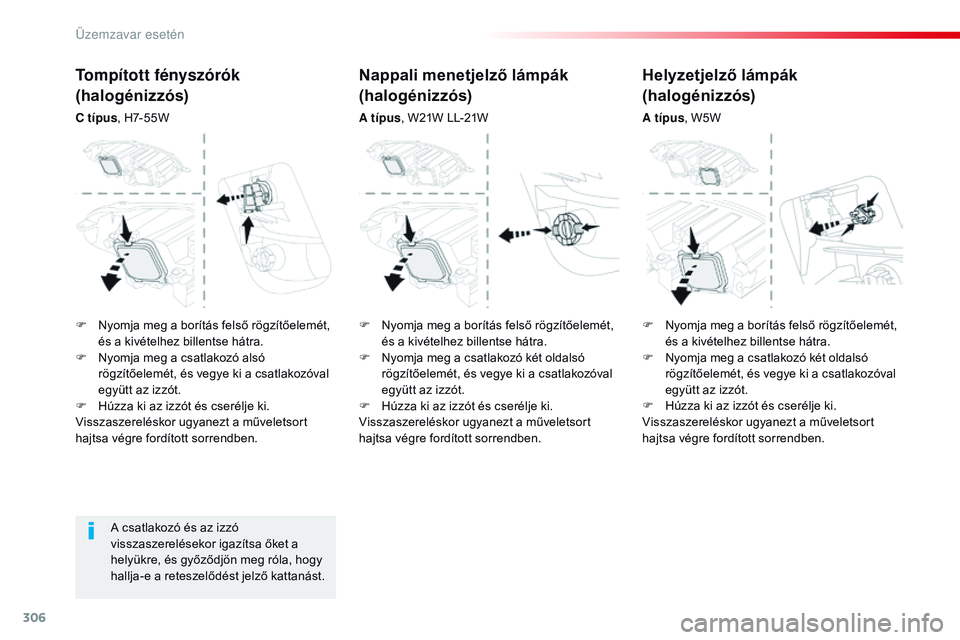

Tompított fényszórók
(halogénizzós)
C típus, H7-55W
Nappali menetjelző lámpák
(halogénizzós)
A típus, W21W LL-21W
Helyzetjelző lámpák
(halogénizzós)
A típus, W5W
F

N

yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F

N

yomja meg a csatlakozó alsó
rögzítőelemét, és vegye ki a csatlakozóval
együtt az izzót.
F

H

úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. F

N

yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F

N

yomja meg a csatlakozó két oldalsó
rögzítőelemét, és vegye ki a csatlakozóval
együtt az izzót.
F

H

úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. F

N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F

N
yomja meg a csatlakozó két oldalsó
rögzítőelemét, és vegye ki a csatlakozóval
együtt az izzót.
F

H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Üzemzavar esetén

307
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016
Legyen óvatos a jobb hátsó lámpa
mögötti területnél (a gépjármű iránya
szerint), mert előfordulhat, hogy forró,
és égési sérülést okozhat (gázcsövek).A jobb vagy bal oldali irányjelző
visszajelzésének szaporább villogása a
megfelelő oldali izzó meghibásodására
utal.

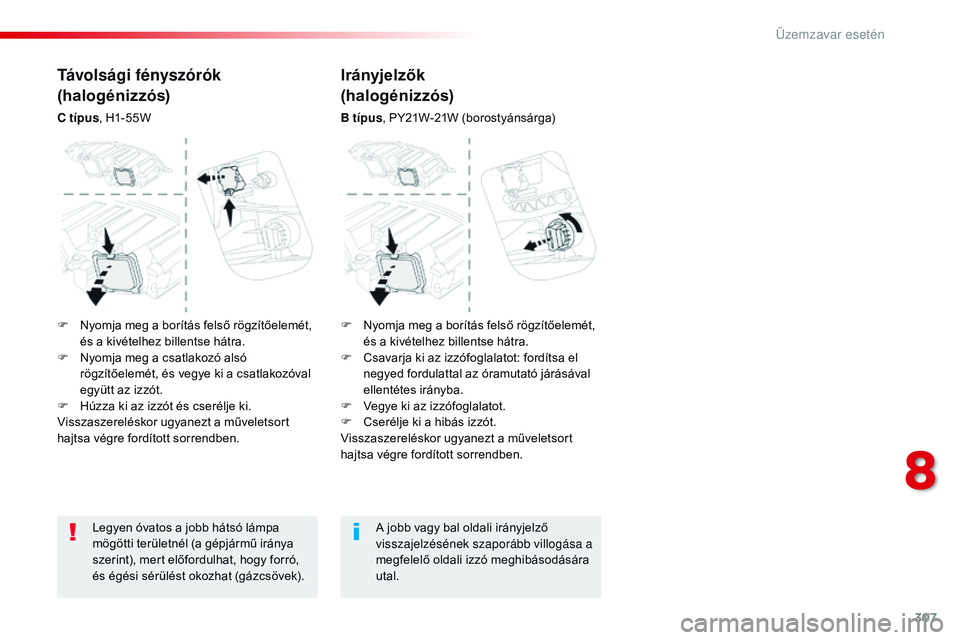

Irányjelzők
(halogénizzós)
B típus
, PY21W-21W (borostyánsárga)
Távolsági fényszórók
(halogénizzós)
C típus, H1-55W
F
N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F

N
yomja meg a csatlakozó alsó
rögzítőelemét, és vegye ki a csatlakozóval
együtt az izzót.
F

H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. F

N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F

C
savarja ki az izzófoglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F

V
egye ki az izzófoglalatot.
F

C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
8
Üzemzavar esetén

308
Jumpy _hu_Chap08_En-cas-de-panne_ed01-2016

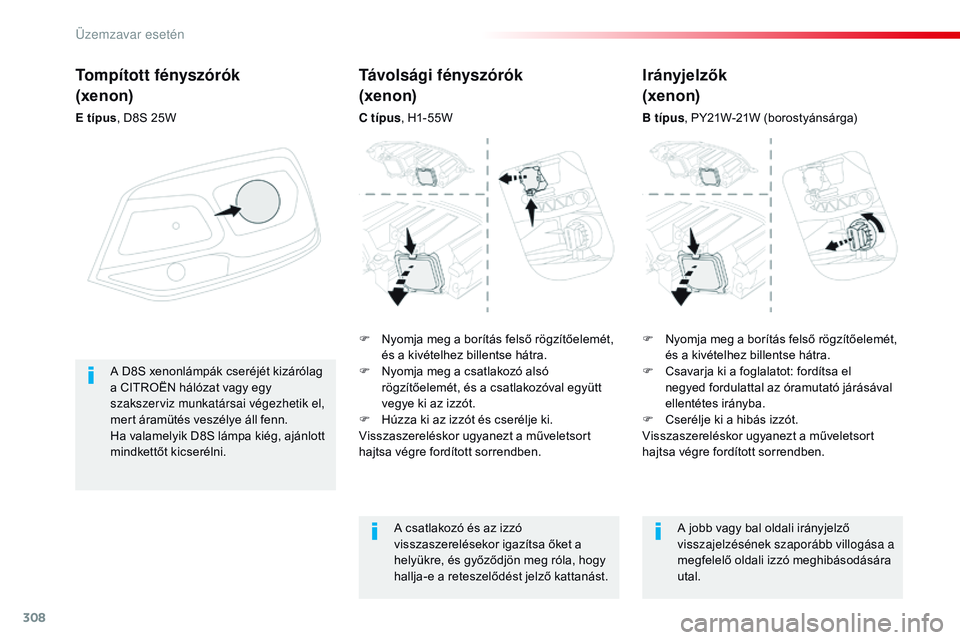

Tompított fényszórók
(xenon)
E típus, D8S 25W
F
N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F

C
savarja ki a foglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F

C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A D8S xenonlámpák cseréjét kizárólag
a CITROËN hálózat vagy egy
szakszerviz munkatársai végezhetik el,
mert áramütés veszélye áll fenn.
Ha valamelyik D8S lámpa kiég, ajánlott
mindkettőt kicserélni.
Távolsági fényszórók
(xenon)
C típus
, H1-55W
A csatlakozó és az izzó
visszaszerelésekor igazítsa őket a
helyükre, és győződjön meg róla, hogy
hallja-e a reteszelődést jelző kattanást. A jobb vagy bal oldali irányjelző
visszajelzésének szaporább villogása a
megfelelő oldali izzó meghibásodására
utal.
Irányjelzők
(xenon)
B típus
, PY21W-21W (borostyánsárga)
F

N

yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F

N

yomja meg a csatlakozó alsó
rögzítőelemét, és a csatlakozóval együtt
vegye ki az izzót.
F

H

úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Üzemzavar esetén
