ESP CITROEN JUMPER DISPATCH 2021 Instrukcja obsługi (in Polish)

11 0
Bezpieczeństwo
W przypadku jazdy po śliskiej lub
uszkodzonej nawierzchni układ może nie być
w stanie zapobiec gwałtownemu zarzuceniu.
Advanced Grip Control
(W zależności od wersji)
Jest to specjalny, opatentowany układ kontroli
trakcji, który poprawia właściwości jezdne
samochodu w śniegu, błocie i piachu.
Został zoptymalizowany pod kątem różnych
warunków, dzięki czemu umożliwia jazdę w
większości warunków słabej przyczepności
napotykanych podczas jazdy samochodem
osobowym.
W połączeniu z oponami wielosezonowymi
Peak Mountain Snow Flake układ zapewnia
kompromis w zakresie bezpieczeństwa,
przyczepności i właściwości jezdnych.
Nacisk na pedał przyspieszenia powinien być
na tyle silny, aby układ mógł wykorzystać moc
silnika. Praca silnika z wysoką prędkością
obrotową jest zjawiskiem normalnym.
Wybierak o pięciu położeniach umożliwia wybór
trybu regulacji odpowiadającego warunkom
drogowym.
Każdemu trybowi przypisana jest kontrolka
i towarzyszący jej komunikat, co stanowi
potwierdzenie wyboru trybu.

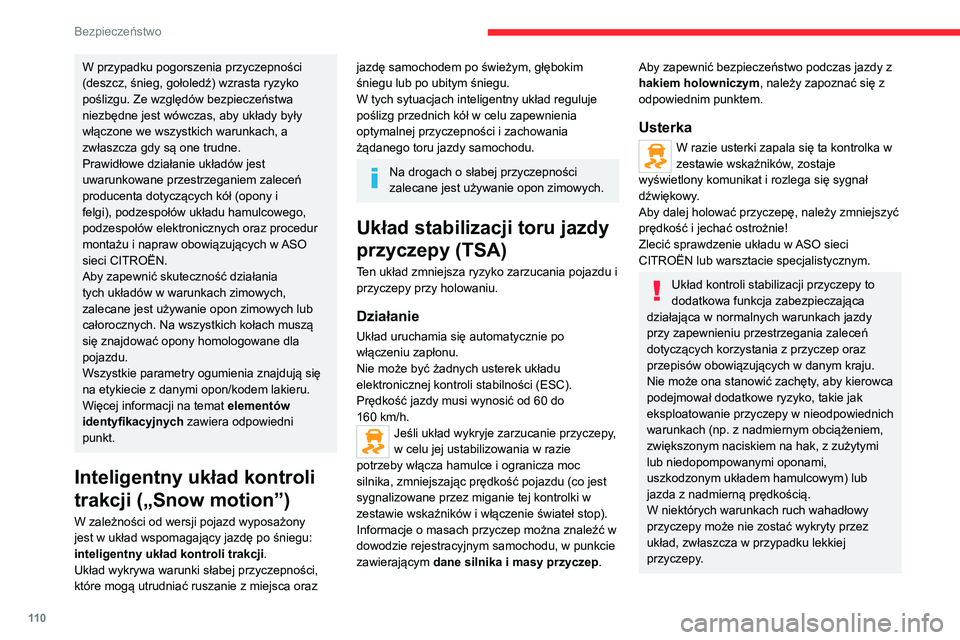

W przypadku pogorszenia przyczepności
(deszcz, śnieg, gołoledź) wzrasta ryzyko
poślizgu. Ze względów bezpieczeństwa
niezbędne jest wówczas, aby układy były
włączone we wszystkich warunkach, a
zwłaszcza gdy są one trudne.
Prawidłowe działanie układów jest
uwarunkowane przestrzeganiem zaleceń
producenta dotyczących kół (opony i
felgi), podzespołów układu hamulcowego,
podzespołów elektronicznych oraz procedur
montażu i napraw obowiązujących w ASO
sieci CITROËN.
Aby zapewnić skuteczność działania
tych układów w warunkach zimowych,
zalecane jest używanie opon zimowych lub
całorocznych. Na wszystkich kołach muszą
się znajdować opony homologowane dla
pojazdu.
Wszystkie parametry ogumienia znajdują się
na etykiecie z danymi opon/kodem lakieru.
Więcej informacji na temat elementów
identyfikacyjnych zawiera odpowiedni
punkt.
Inteligentny układ kontroli
trakcji („Snow motion”)
W zależności od wersji pojazd wyposażony
jest w układ wspomagający jazdę po śniegu:
inteligentny układ kontroli trakcji .
Układ wykrywa warunki słabej przyczepności,
które mogą utrudniać ruszanie z miejsca oraz
jazdę samochodem po świeżym, głębokim
śniegu lub po ubitym śniegu.
W tych sytuacjach inteligentny układ reguluje
poślizg przednich kół w celu zapewnienia
optymalnej przyczepności i zachowania
żądanego toru jazdy samochodu.
Na drogach o słabej przyczepności
zalecane jest używanie opon zimowych.
Układ stabilizacji toru jazdy
przyczepy (TSA)
Ten układ zmniejsza ryzyko zarzucania pojazdu i
przyczepy przy holowaniu.
Działanie
Układ uruchamia się automatycznie po
włączeniu zapłonu.
Nie może być żadnych usterek układu
elektronicznej kontroli stabilności (ESC).
Prędkość jazdy musi wynosić od 60 do
160
km/h.
Jeśli układ wykryje zarzucanie przyczepy,
w celu jej ustabilizowania w razie
potrzeby włącza hamulce i ogranicza moc
silnika, zmniejszając prędkość pojazdu (co jest
sygnalizowane przez miganie tej kontrolki w
zestawie wskaźników i włączenie świateł stop).
Informacje o masach przyczep można znaleźć w
dowodzie rejestracyjnym samochodu, w punkcie
zawierającym dane silnika i masy przyczep.
Aby zapewnić bezpieczeństwo podczas jazdy z
hakiem holowniczym , należy zapoznać się z
odpowiednim punktem.
Usterka
W razie usterki zapala się ta kontrolka w
zestawie wskaźników, zostaje
wyświetlony komunikat i rozlega się sygnał
dźwiękowy.
Aby dalej holować przyczepę, należy zmniejszyć
prędkość i jechać ostrożnie!
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Układ kontroli stabilizacji przyczepy to
dodatkowa funkcja zabezpieczająca
działająca w normalnych warunkach jazdy
przy zapewnieniu przestrzegania zaleceń
dotyczących korzystania z przyczep oraz
przepisów obowiązujących w danym kraju.
Nie może ona stanowić zachęty, aby kierowca
podejmował dodatkowe ryzyko, takie jak
eksploatowanie przyczepy w nieodpowiednich
warunkach (np. z nadmiernym obciążeniem,
zwiększonym naciskiem na hak, z zużytymi
lub niedopompowanymi oponami,
uszkodzonym układem hamulcowym) lub
jazda z nadmierną prędkością.
W niektórych warunkach ruch wahadłowy
przyczepy może nie zostać wykryty przez
układ, zwłaszcza w przypadku lekkiej
przyczepy.

11 2
Bezpieczeństwo
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia minimalizuje nacisk
pasa na klatkę piersiową, zwiększając w ten
sposób bezpieczeństwo.
Zapinanie

► Pociągnąć za pas, a następnie włożyć klamrę
do sprzączki.
► Sprawdzić zapięcie, pociągając za pas.
Odpinanie
► Nacisnąć czerwony przycisk na sprzączce.
► Przytrzymać pas podczas zwijania.

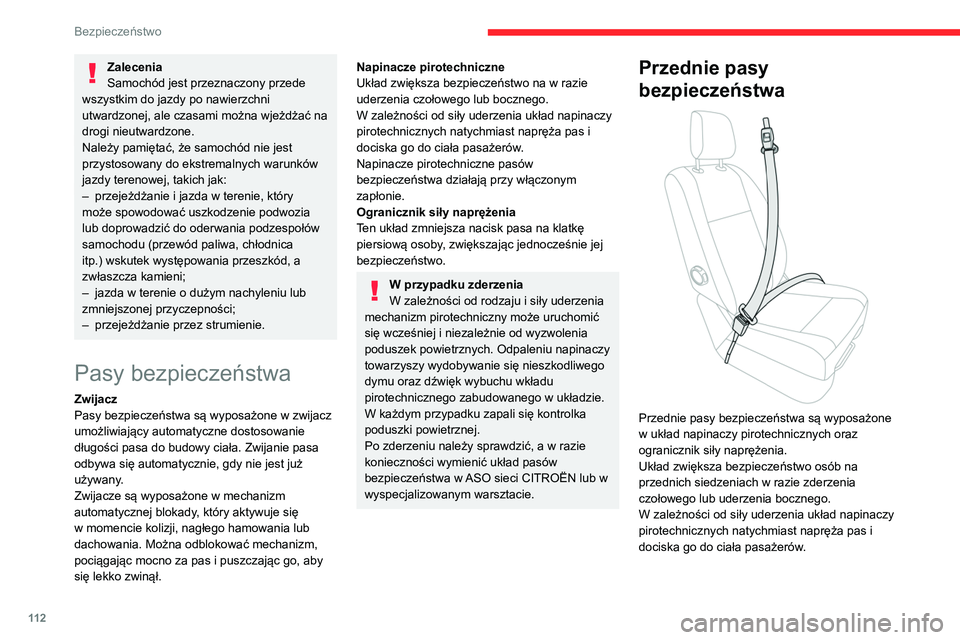

Zalecenia
Samochód jest przeznaczony przede
wszystkim do jazdy po nawierzchni
utwardzonej, ale czasami można wjeżdżać na
drogi nieutwardzone.
Należy pamiętać, że samochód nie jest
przystosowany do ekstremalnych warunków
jazdy terenowej, takich jak:
–

przejeżdżanie i jazda w terenie, który
może spowodować uszkodzenie podwozia
lub doprowadzić do oderwania podzespołów
samochodu (przewód paliwa, chłodnica
itp.) wskutek występowania przeszkód, a
zwłaszcza kamieni;
–


jazda w terenie o dużym nachyleniu lub
zmniejszonej przyczepności;
–


przejeżdżanie przez strumienie.
Pasy bezpieczeństwa
Zwijacz
Pasy bezpieczeństwa są wyposażone w zwijacz
umożliwiający automatyczne dostosowanie
długości pasa do budowy ciała. Zwijanie pasa
odbywa się automatycznie, gdy nie jest już
używany.
Zwijacze są wyposażone w mechanizm
automatycznej blokady, który aktywuje się
w momencie kolizji, nagłego hamowania lub
dachowania. Można odblokować mechanizm,
pociągając mocno za pas i puszczając go, aby
się lekko zwinął.
Napinacze pirotechniczne
Układ zwiększa bezpieczeństwo na w razie
uderzenia czołowego lub bocznego.
W zależności od siły uderzenia układ napinaczy
pirotechnicznych natychmiast napręża pas i
dociska go do ciała pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia
Ten układ zmniejsza nacisk pasa na klatkę
piersiową osoby, zwiększając jednocześnie jej
bezpieczeństwo.
W przypadku zderzenia
W zależności od rodzaju i siły uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu napinaczy
towarzyszy wydobywanie się nieszkodliwego
dymu oraz dźwięk wybuchu wkładu
pirotechnicznego zabudowanego w układzie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić układ pasów
bezpieczeństwa w ASO sieci CITROËN lub w
wyspecjalizowanym warsztacie.
Przednie pasy
bezpieczeństwa


Przednie pasy bezpieczeństwa są wyposażone
w układ napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
Układ zwiększa bezpieczeństwo osób na
przednich siedzeniach w razie zderzenia
czołowego lub uderzenia bocznego.
W zależności od siły uderzenia układ napinaczy
pirotechnicznych natychmiast napręża pas i
dociska go do ciała pasażerów.

11 3
Bezpieczeństwo

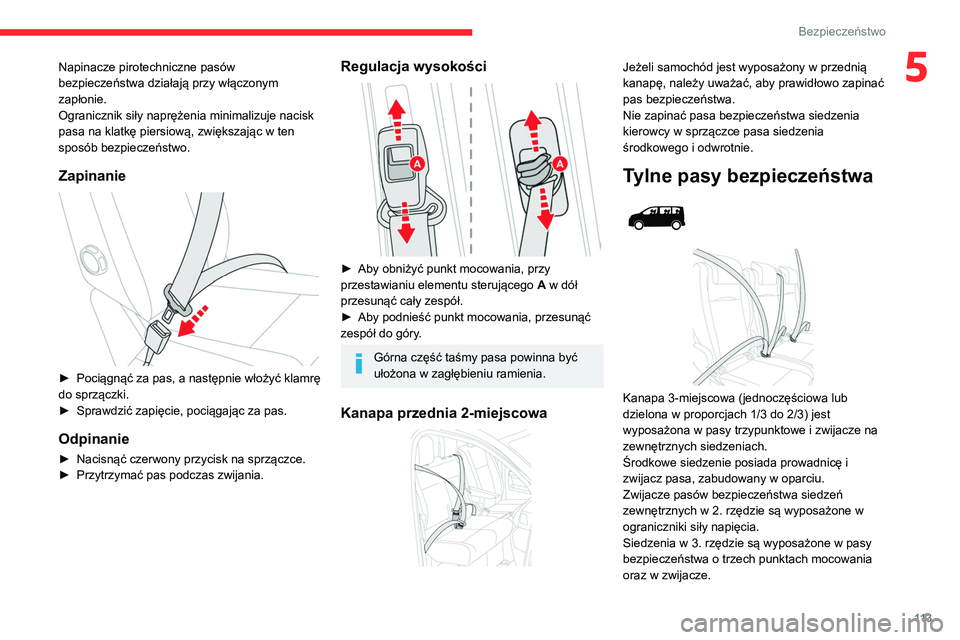

5Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia minimalizuje nacisk
pasa na klatkę piersiową, zwiększając w ten
sposób bezpieczeństwo.
Zapinanie

► Pociągnąć za pas, a następnie włożyć klamrę
do sprzączki.
►

Sprawdzić zapięcie, pociągając za pas.
Odpinanie
► Nacisnąć czerwony przycisk na sprzączce.
► Przytrzymać pas podczas zwijania.
Regulacja wysokości

► Aby obniżyć punkt mocowania, przy
przestawianiu elementu sterującego A
w dół
przesunąć cały zespół.
►

Aby podnieść punkt mocowania, przesunąć
zespół do góry

.
Górna część taśmy pasa powinna być
ułożona w zagłębieniu ramienia.
Kanapa przednia 2-miejscowa

Jeżeli samochód jest wyposażony w przednią
kanapę, należy uważać, aby prawidłowo zapinać
pas bezpieczeństwa.
Nie zapinać pasa bezpieczeństwa siedzenia
kierowcy w sprzączce pasa siedzenia
środkowego i odwrotnie.
Tylne pasy bezpieczeństwa



Kanapa 3-miejscowa (jednoczęściowa lub
dzielona w proporcjach 1/3 do 2/3) jest
wyposażona w pasy trzypunktowe i zwijacze na
zewnętrznych siedzeniach.
Środkowe siedzenie posiada prowadnicę i
zwijacz pasa, zabudowany w oparciu.
Zwijacze pasów bezpieczeństwa siedzeń
zewnętrznych w 2. rzędzie są wyposażone w
ograniczniki siły napięcia.
Siedzenia w 3. rzędzie są wyposażone w pasy
bezpieczeństwa o trzech punktach mocowania
oraz w zwijacze.

192

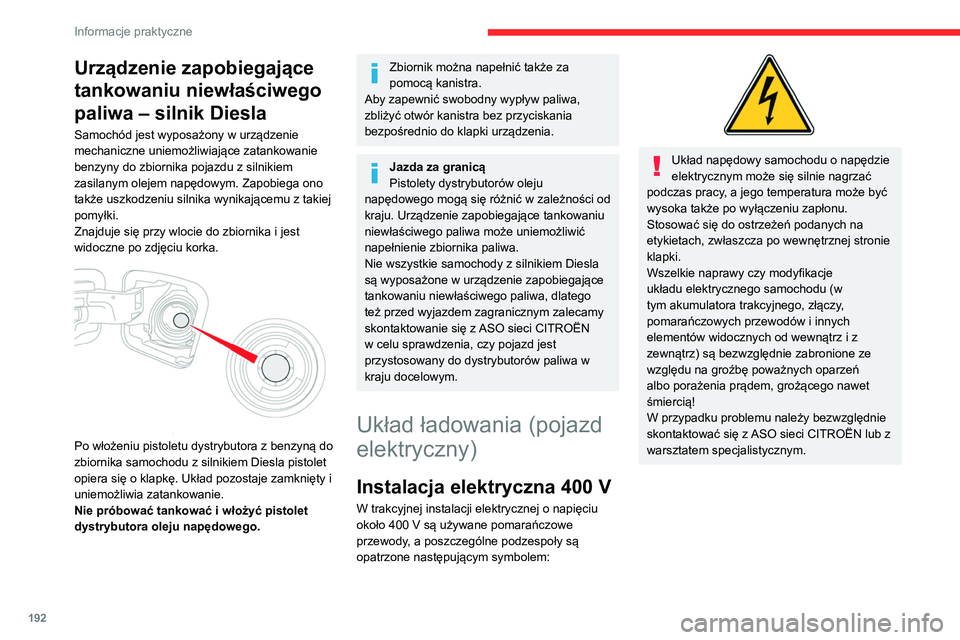

Informacje praktyczne

Ta naklejka jest przeznaczona wyłącznie dla służb ratowniczych i serwisantów na
potrzeby przeprowadzania jakichkolwiek
czynności na pojeździe.
Innym osobom nie wolno dotykać urządzenia
przedstawionego na naklejce.
W razie wypadku lub uderzenia w
podwozie pojazdu
W takich sytuacjach może dojść do
poważnego uszkodzenia obwodu
elektrycznego lub akumulatora trakcyjnego.
Jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa, i
wyłączyć zapłon.
Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
W przypadku ryzyka pożaru
Natychmiast opuścić pojazd i
dopilnować, aby to samo zrobili wszyscy
pasażerowie. Pod żadnym pozorem nie
próbować gasić pożaru, ponieważ grozi to
porażeniem prądem!
Urządzenie zapobiegające
tankowaniu niewłaściwego
paliwa – silnik Diesla
Samochód jest wyposażony w urządzenie
mechaniczne uniemożliwiające zatankowanie
benzyny do zbiornika pojazdu z silnikiem
zasilanym olejem napędowym. Zapobiega ono
także uszkodzeniu silnika wynikającemu z takiej
pomyłki.
Znajduje się przy wlocie do zbiornika i jest
widoczne po zdjęciu korka.


Po włożeniu pistoletu dystrybutora z benzyną do
zbiornika samochodu z silnikiem Diesla pistolet
opiera się o klapkę. Układ pozostaje zamknięty i
uniemożliwia zatankowanie.
Nie próbować tankować i włożyć pistolet
dystrybutora oleju napędowego.
Zbiornik można napełnić także za
pomocą kanistra.
Aby zapewnić swobodny wypływ paliwa,
zbliżyć otwór kanistra bez przyciskania
bezpośrednio do klapki urządzenia.
Jazda za granicą
Pistolety dystrybutorów oleju
napędowego mogą się różnić w zależności od
kraju. Urządzenie zapobiegające tankowaniu
niewłaściwego paliwa może uniemożliwić
napełnienie zbiornika paliwa.
Nie wszystkie samochody z silnikiem Diesla
są wyposażone w urządzenie zapobiegające
tankowaniu niewłaściwego paliwa, dlatego
też przed wyjazdem zagranicznym zalecamy
skontaktowanie się z ASO sieci CITROËN
w celu sprawdzenia, czy pojazd jest
przystosowany do dystrybutorów paliwa w
kraju docelowym.
Układ ładowania (pojazd
elektryczny)
Instalacja elektryczna 400 V
W trakcyjnej instalacji elektrycznej o napięciu
około 400 V są używane pomarańczowe
przewody, a poszczególne podzespoły są
opatrzone następującym symbolem:


Układ napędowy samochodu o napędzie
elektrycznym może się silnie nagrzać
podczas pracy, a jego temperatura może być
wysoka także po wyłączeniu zapłonu.
Stosować się do ostrzeżeń podanych na
etykietach, zwłaszcza po wewnętrznej stronie
klapki.
Wszelkie naprawy czy modyfikacje
układu elektrycznego samochodu (w
tym akumulatora trakcyjnego, złączy,
pomarańczowych przewodów i innych
elementów widocznych od wewnątrz i z
zewnątrz) są bezwzględnie zabronione ze
względu na groźbę poważnych oparzeń
albo porażenia prądem, grożącego nawet
śmiercią!
W przypadku problemu należy bezwzględnie
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.

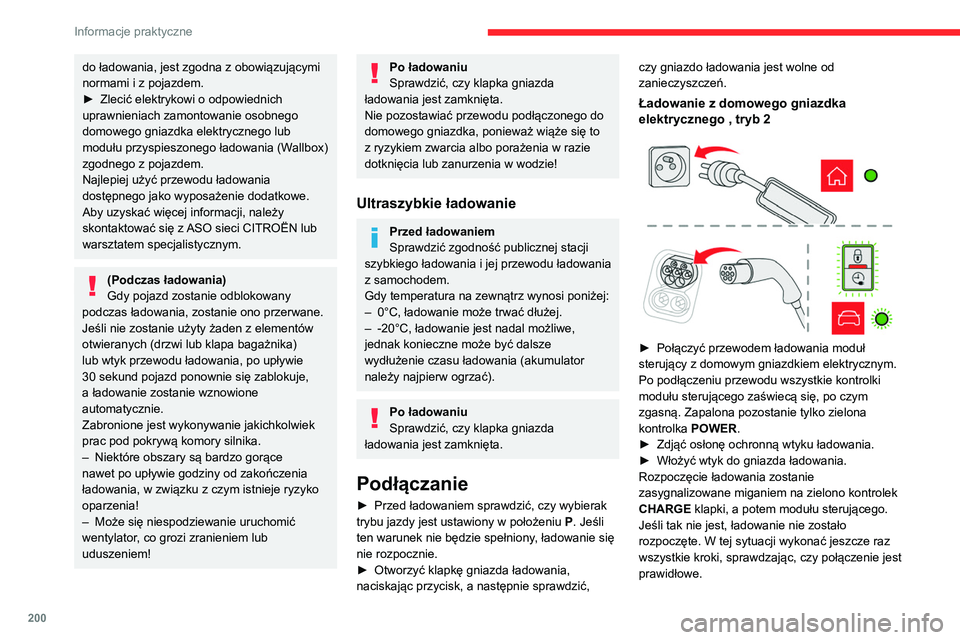

200
Informacje praktyczne
do ładowania, jest zgodna z obowiązującymi
normami i z pojazdem.
►
Zlecić elektrykowi o odpowiednich
uprawnieniach zamontowanie osobnego
domowego gniazdka elektrycznego lub
modułu przyspieszonego ładowania (W

allbox)
zgodnego z pojazdem.
Najlepiej użyć przewodu ładowania
dostępnego jako wyposażenie dodatkowe.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
(Podczas ładowania)
Gdy pojazd zostanie odblokowany
podczas ładowania, zostanie ono przerwane.
Jeśli nie zostanie użyty żaden z elementów
otwieranych (drzwi lub klapa bagażnika)
lub wtyk przewodu ładowania, po upływie
30 sekund pojazd ponownie się zablokuje,
a ładowanie zostanie wznowione
automatycznie.
Zabronione jest wykonywanie jakichkolwiek
prac pod pokrywą komory silnika.
–

Niektóre obszary są bardzo gorące
nawet po upływie godziny od zakończenia
ładowania, w związku z czym istnieje ryzyko
oparzenia!
–


Może się niespodziewanie uruchomić
wentylator

, co grozi zranieniem lub
uduszeniem!
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Nie pozostawiać przewodu podłączonego do
domowego gniazdka, ponieważ wiąże się to
z ryzykiem zwarcia albo porażenia w razie
dotknięcia lub zanurzenia w wodzie!
Ultraszybkie ładowanie
Przed ładowaniem
Sprawdzić zgodność publicznej stacji
szybkiego ładowania i jej przewodu ładowania
z samochodem.
Gdy temperatura na zewnątrz wynosi poniżej:
–

0°C, ładowanie może trwać dłużej.
–


-20°C, ładowanie jest nadal możliwe,
jednak konieczne może być dalsze
wydłużenie czasu ładowania (akumulator
należy najpierw ogrzać).
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Podłączanie
► Przed ładowaniem sprawdzić, czy wybierak
trybu jazdy jest ustawiony w położeniu P. Jeśli
ten warunek nie będzie spełniony, ładowanie się
nie rozpocznie.
►

Otworzyć klapkę gniazda ładowania,
naciskając przycisk, a następnie sprawdzić, czy gniazdo ładowania jest wolne od
zanieczyszczeń.
Ładowanie z domowego gniazdka
elektrycznego , tryb 2




► Połączyć przewodem ładowania moduł
sterujący z domowym gniazdkiem elektrycznym.
Po podłączeniu przewodu wszystkie kontrolki
modułu sterującego zaświecą się, po czym
zgasną. Zapalona pozostanie tylko zielona
kontrolka
POWER.
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem na zielono kontrolek
CHARGE

klapki, a potem modułu sterującego.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy połączenie jest
prawidłowe.

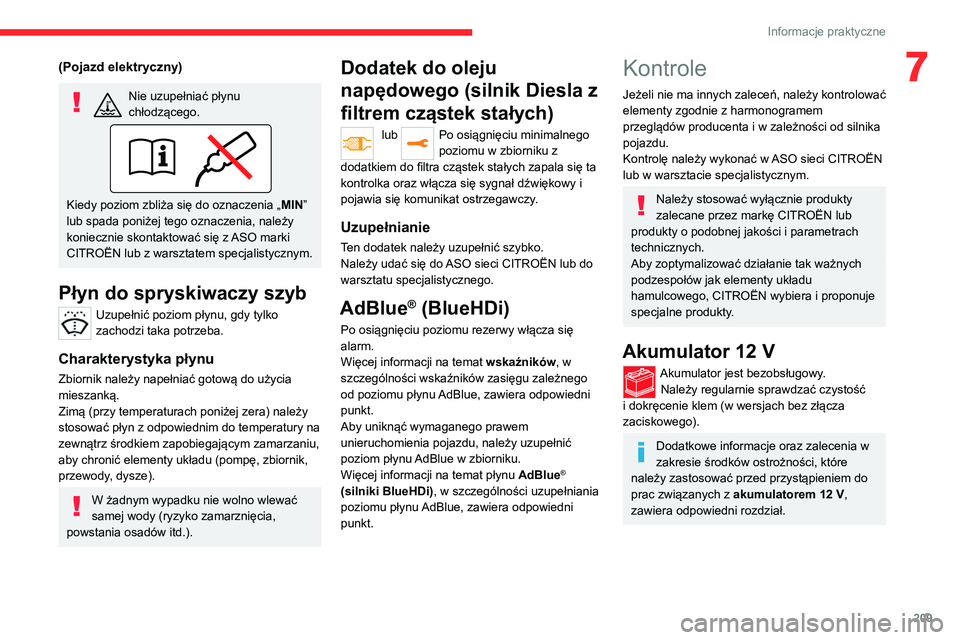

209
Informacje praktyczne
7(Pojazd elektryczny)
Nie uzupełniać płynu
chłodzącego.
Kiedy poziom zbliża się do oznaczenia „MIN”
lub spada poniżej tego oznaczenia, należy
koniecznie skontaktować się z ASO marki
CITROËN lub z warsztatem specjalistycznym.
Płyn do spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Charakterystyka płynu
Zbiornik należy napełniać gotową do użycia
mieszanką.
Zimą (przy temperaturach poniżej zera) należy
stosować płyn z odpowiednim do temperatury na
zewnątrz środkiem zapobiegającym zamarzaniu,
aby chronić elementy układu (pompę, zbiornik,
przewody, dysze).
W żadnym wypadku nie wolno wlewać
samej wody (ryzyko zamarznięcia,
powstania osadów itd.).
Dodatek do oleju
napędowego (silnik Diesla z
filtrem cząstek stałych)
lub Po osiągnięciu minimalnego
poziomu w zbiorniku z
dodatkiem do filtra cząstek stałych zapala się ta
kontrolka oraz włącza się sygnał dźwiękowy i
pojawia się komunikat ostrzegawczy.
Uzupełnianie
Ten dodatek należy uzupełnić szybko.
Należy udać się do ASO sieci CITROËN lub do
warsztatu specjalistycznego.
AdBlue® (BlueHDi)
Po osiągnięciu poziomu rezerwy włącza się
alarm.
Więcej informacji na temat wskaźników, w
szczególności wskaźników zasięgu zależnego
od poziomu płynu AdBlue, zawiera odpowiedni
punkt.
Aby uniknąć wymaganego prawem
unieruchomienia pojazdu, należy uzupełnić
poziom płynu AdBlue w zbiorniku.
Więcej informacji na temat płynu AdBlue
®
(silniki BlueHDi) , w szczególności uzupełniania
poziomu płynu AdBlue, zawiera odpowiedni
punkt.
Kontrole
Jeżeli nie ma innych zaleceń, należy kontrolować
elementy zgodnie z harmonogramem
przeglądów producenta i w zależności od silnika
pojazdu.
Kontrolę należy wykonać w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Należy stosować wyłącznie produkty
zalecane przez markę CITROËN lub
produkty o podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie tak ważnych
podzespołów jak elementy układu
hamulcowego, CITROËN wybiera i proponuje
specjalne produkty.
Akumulator 12 V
Akumulator jest bezobsługowy. Należy regularnie sprawdzać czystość
i dokręcenie klem (w wersjach bez złącza
zaciskowego).
Dodatkowe informacje oraz zalecenia w
zakresie środków ostrożności, które
należy zastosować przed przystąpieniem do
prac związanych z akumulatorem 12
V,
zawiera odpowiedni rozdział.

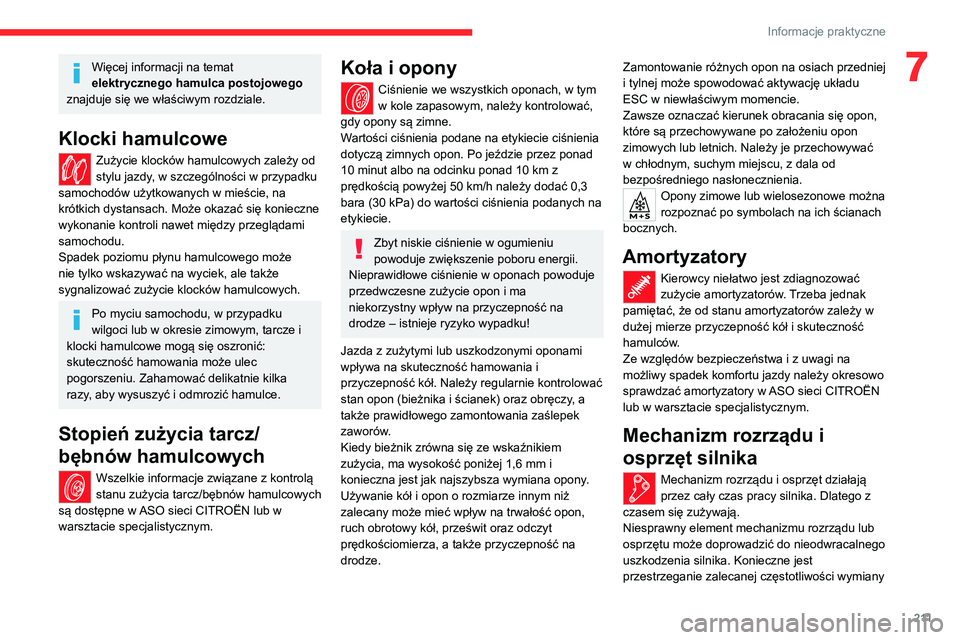

2 11
Informacje praktyczne
7Więcej informacji na temat
elektrycznego hamulca postojowego
znajduje się we właściwym rozdziale.
Klocki hamulcowe
Zużycie klocków hamulcowych zależy od
stylu jazdy, w szczególności w przypadku
samochodów użytkowanych w mieście, na
krótkich dystansach. Może okazać się konieczne
wykonanie kontroli nawet między przeglądami
samochodu.
Spadek poziomu płynu hamulcowego może
nie tylko wskazywać na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze i
klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i odmrozić hamulce.
Stopień zużycia tarcz/
bębnów hamulcowych
Wszelkie informacje związane z kontrolą
stanu zużycia tarcz/bębnów hamulcowych
są dostępne w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
Koła i opony
Ciśnienie we wszystkich oponach, w tym
w kole zapasowym, należy kontrolować,
gdy opony są zimne.
Wartości ciśnienia podane na etykiecie ciśnienia
dotyczą zimnych opon. Po jeździe przez ponad
10 minut albo na odcinku ponad 10 km z
prędkością powyżej 50
km/h należy dodać 0,3
bara (30 kPa) do wartości ciśnienia podanych na
etykiecie.
Zbyt niskie ciśnienie w ogumieniu
powoduje zwiększenie poboru energii.
Nieprawidłowe ciśnienie w oponach powoduje
przedwczesne zużycie opon i ma
niekorzystny wpływ na przyczepność na
drodze – istnieje ryzyko wypadku!
Jazda z zużytymi lub uszkodzonymi oponami
wpływa na skuteczność hamowania i
przyczepność kół. Należy regularnie kontrolować
stan opon (bieżnika i ścianek) oraz obręczy, a
także prawidłowego zamontowania zaślepek
zaworów.
Kiedy bieżnik zrówna się ze wskaźnikiem
zużycia, ma wysokość poniżej 1,6
mm i
konieczna jest jak najszybsza wymiana opony.
Używanie kół i opon o rozmiarze innym niż
zalecany może mieć wpływ na trwałość opon,
ruch obrotowy kół, prześwit oraz odczyt
prędkościomierza, a także przyczepność na
drodze. Zamontowanie różnych opon na osiach przedniej
i tylnej może spowodować aktywację układu
ESC w niewłaściwym momencie.
Zawsze oznaczać kierunek obracania się opon,
które są przechowywane po założeniu opon
zimowych lub letnich. Należy je przechowywać
w chłodnym, suchym miejscu, z dala od
bezpośredniego nasłonecznienia.
Opony zimowe lub wielosezonowe można
rozpoznać po symbolach na ich ścianach
bocznych.
Amortyzatory
Kierowcy niełatwo jest zdiagnozować
zużycie amortyzatorów. Trzeba jednak
pamiętać, że od stanu amortyzatorów zależy w
dużej mierze przyczepność kół i skuteczność
hamulców.
Ze względów bezpieczeństwa i z uwagi na
możliwy spadek komfortu jazdy należy okresowo
sprawdzać amortyzatory w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Mechanizm rozrządu i
osprzęt silnika
Mechanizm rozrządu i osprzęt działają
przez cały czas pracy silnika. Dlatego z
czasem się zużywają.
Niesprawny element mechanizmu rozrządu lub
osprzętu może doprowadzić do nieodwracalnego
uszkodzenia silnika. Konieczne jest
przestrzeganie zalecanej częstotliwości wymiany

222

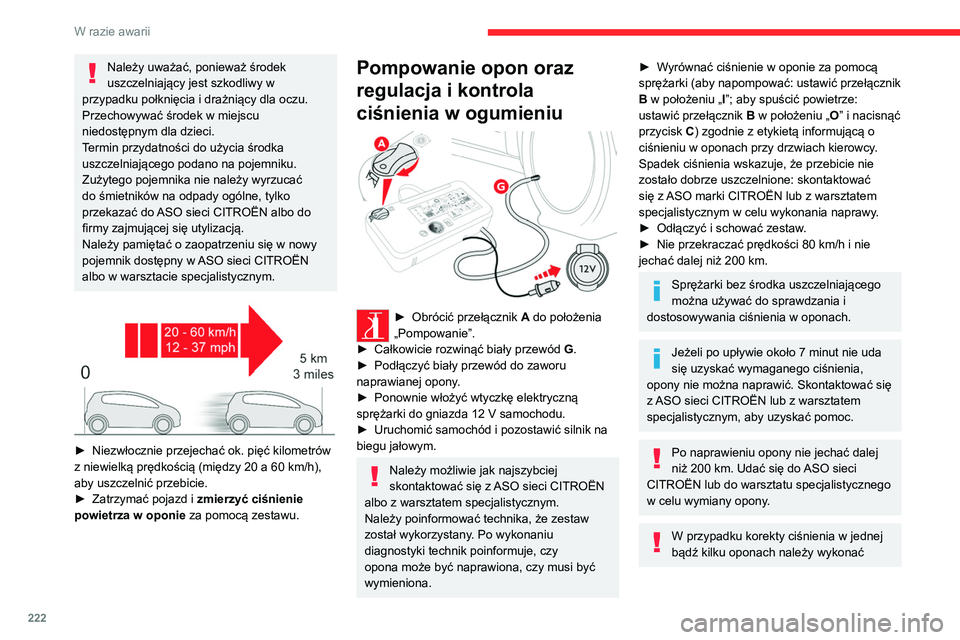

W razie awarii
Należy uważać, ponieważ środek
uszczelniający jest szkodliwy w
przypadku połknięcia i drażniący dla oczu.
Przechowywać środek w miejscu
niedostępnym dla dzieci.
Termin przydatności do użycia środka
uszczelniającego podano na pojemniku.
Zużytego pojemnika nie należy wyrzucać
do śmietników na odpady ogólne, tylko
przekazać do ASO sieci CITROËN
albo do
firmy zajmującej się utylizacją.
Należy pamiętać o zaopatrzeniu się w nowy
pojemnik dostępny w ASO sieci CITROËN
albo w warsztacie specjalistycznym.


► Niezwłocznie przejechać ok. pięć kilometrów
z niewielką prędkością (między 20 a 60 km/h),
aby uszczelnić przebicie.
►

Zatrzymać pojazd i
zmierzyć ciśnienie
powietrza w oponie za pomocą zestawu.
Pompowanie opon oraz
regulacja i kontrola
ciśnienia w ogumieniu


► Obrócić przełącznik A do położenia
„Pompowanie”.
►

Całkowicie rozwinąć biały przewód G

.
►

Podłączyć biały przewód do zaworu
naprawianej opony

.
►

Ponownie włożyć wtyczkę elektryczną
sprężarki do gniazda 12

V samochodu.
►

Uruchomić samochód i pozostawić silnik na
biegu jałowym.
Należy możliwie jak najszybciej
skontaktować się z ASO sieci CITROËN
albo z warsztatem specjalistycznym.
Należy poinformować technika, że zestaw
został wykorzystany. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi być
wymieniona.
► Wyrównać ciśnienie w oponie za pomocą
sprężarki (aby napompować: ustawić przełącznik
B w położeniu „ I”; aby spuścić powietrze:
ustawić przełącznik B w położeniu „O” i nacisnąć
przycisk C) zgodnie z etykietą informującą o
ciśnieniu w oponach przy drzwiach kierowcy.
Spadek ciśnienia wskazuje, że przebicie nie
zostało dobrze uszczelnione: skontaktować
się z ASO marki CITROËN lub z warsztatem
specjalistycznym w celu wykonania naprawy.
►

Odłączyć i schować zestaw
.
►

Nie przekraczać prędkości 80
km/h i nie
jechać dalej niż 200
km.
Sprężarki bez środka uszczelniającego
można używać do sprawdzania i
dostosowywania ciśnienia w oponach.
Jeżeli po upływie około 7 minut nie uda
się uzyskać wymaganego ciśnienia,
opony nie można naprawić. Skontaktować się
z
ASO sieci CITROËN lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
Po naprawieniu opony nie jechać dalej
niż 200 km. Udać się do ASO sieci
CITROËN lub do warsztatu specjalistycznego
w celu wymiany opony.

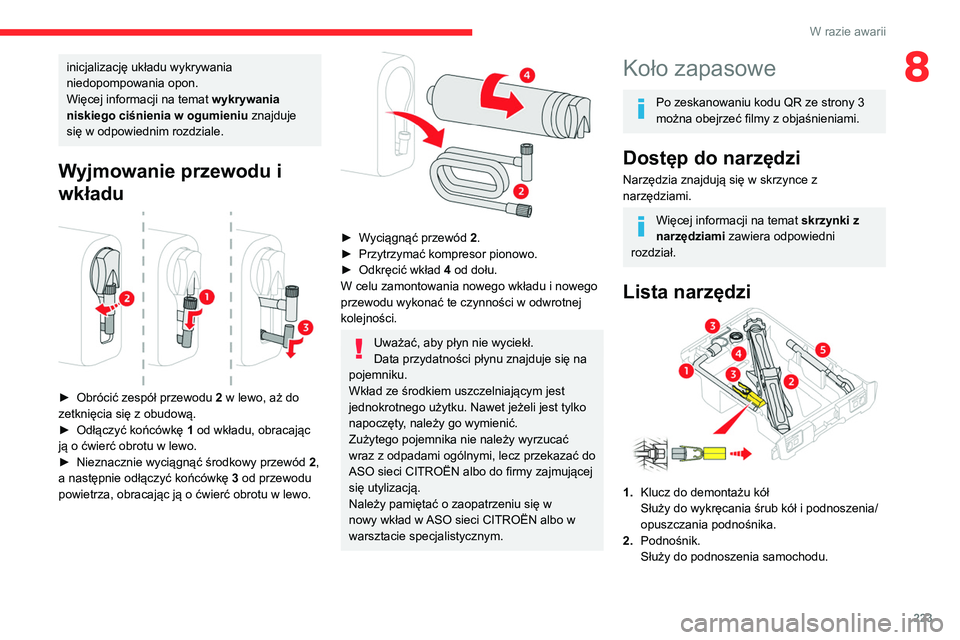

W przypadku korekty ciśnienia w jednej
bądź kilku oponach należy wykonać
inicjalizację układu wykrywania
niedopompowania opon.
Więcej informacji na temat wykrywania
niskiego ciśnienia w ogumieniu znajduje
się w odpowiednim rozdziale.
Wyjmowanie przewodu i
wkładu


► Obrócić zespół przewodu 2 w lewo, aż do
zetknięcia się z obudową.
► Odłączyć końcówkę 1 od wkładu, obracając
ją o ćwierć obrotu w lewo.
► Nieznacznie wyciągnąć środkowy przewód 2,
a następnie odłączyć końcówkę 3 od przewodu
powietrza, obracając ją o ćwierć obrotu w lewo.

223
W razie awarii
8inicjalizację układu wykrywania
niedopompowania opon.
Więcej informacji na temat wykrywania
niskiego ciśnienia w ogumieniu znajduje
się w odpowiednim rozdziale.
Wyjmowanie przewodu i
wkładu


► Obrócić zespół przewodu 2 w lewo, aż do
zetknięcia się z obudową.
►

Odłączyć końcówkę 1

od wkładu, obracając
ją o ćwierć obrotu w lewo.
►

Nieznacznie wyciągnąć środkowy przewód 2

,
a następnie odłączyć końcówkę 3 od przewodu
powietrza, obracając ją o ćwierć obrotu w lewo.


► Wyciągnąć przewód 2.
► Przytrzymać kompresor pionowo.
►

Odkręcić wkład 4

od dołu.
W celu zamontowania nowego wkładu i nowego
przewodu wykonać te czynności w odwrotnej
kolejności.
Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się na
pojemniku.
Wkład ze środkiem uszczelniającym jest
jednokrotnego użytku. Nawet jeżeli jest tylko
napoczęty, należy go wymienić.
Zużytego pojemnika nie należy wyrzucać
wraz z odpadami ogólnymi, lecz przekazać do
ASO sieci CITROËN albo do firmy zajmującej
się utylizacją.
Należy pamiętać o zaopatrzeniu się w
nowy wkład w ASO sieci CITROËN albo w
warsztacie specjalistycznym.
Koło zapasowe
Po zeskanowaniu kodu QR ze strony 3
można obejrzeć filmy z objaśnieniami.
Dostęp do narzędzi
Narzędzia znajdują się w skrzynce z
narzędziami.
Więcej informacji na temat skrzynki z
narzędziami zawiera odpowiedni
rozdział.
Lista narzędzi
1. Klucz do demontażu kół
Służy do wykręcania śrub kół i podnoszenia/
opuszczania podnośnika.
2. Podnośnik.
Służy do podnoszenia samochodu.

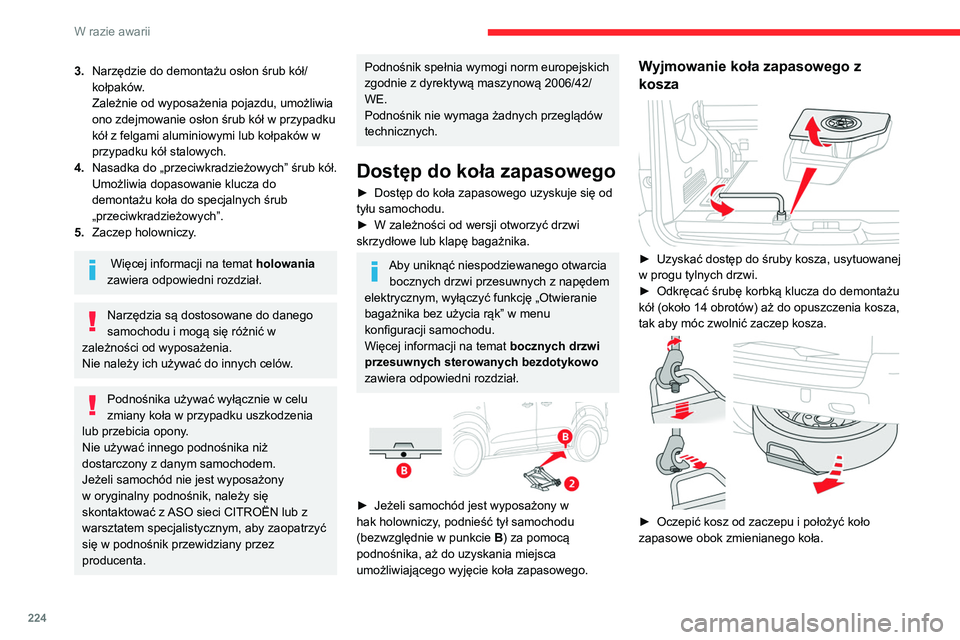

224
W razie awarii
3.Narzędzie do demontażu osłon śrub kół/
kołpaków.
Zależnie od wyposażenia pojazdu, umożliwia
ono zdejmowanie osłon śrub kół w przypadku
kół z felgami aluminiowymi lub kołpaków w
przypadku kół stalowych.
4. Nasadka do „przeciwkradzieżowych” śrub kół.
Umożliwia dopasowanie klucza do
demontażu koła do specjalnych śrub
„przeciwkradzieżowych”.
5. Zaczep holowniczy.
Więcej informacji na temat holowania
zawiera odpowiedni rozdział.
Narzędzia są dostosowane do danego
samochodu i mogą się różnić w
zależności od wyposażenia.
Nie należy ich używać do innych celów.
Podnośnika używać wyłącznie w celu
zmiany koła w przypadku uszkodzenia
lub przebicia opony.
Nie używać innego podnośnika niż
dostarczony z danym samochodem.
Jeżeli samochód nie jest wyposażony
w oryginalny podnośnik, należy się
skontaktować z ASO sieci CITROËN lub z
warsztatem specjalistycznym, aby zaopatrzyć
się w podnośnik przewidziany przez
producenta.
Podnośnik spełnia wymogi norm europejskich
zgodnie z dyrektywą maszynową 2006/42/
WE.
Podnośnik nie wymaga żadnych przeglądów
technicznych.
Dostęp do koła zapasowego
► Dostęp do koła zapasowego uzyskuje się od
tyłu samochodu.
►

W zależności od wersji otworzyć drzwi
skrzydłowe lub klapę bagażnika.
Aby uniknąć niespodziewanego otwarcia bocznych drzwi przesuwnych z napędem
elektrycznym, wyłączyć funkcję „Otwieranie
bagażnika bez użycia rąk” w menu
konfiguracji samochodu.
Więcej informacji na temat bocznych drzwi
przesuwnych sterowanych bezdotykowo
zawiera odpowiedni rozdział.


► Jeżeli samochód jest wyposażony w
hak holowniczy , podnieść tył samochodu
(bezwzględnie w punkcie B) za pomocą
podnośnika, aż do uzyskania miejsca
umożliwiającego wyjęcie koła zapasowego.
Wyjmowanie koła zapasowego z
kosza


► Uzyskać dostęp do śruby kosza, usytuowanej
w progu tylnych drzwi.
►

Odkręcać śrubę korbką klucza do demontażu
kół (około 14 obrotów) aż do opuszczenia kosza,
tak aby móc zwolnić zaczep kosza.


► Oczepić kosz od zaczepu i położyć koło
zapasowe obok zmienianego koła.
Montaż koła zapasowego w koszu

► Ustawić koło na wprost kosza.
► Umieszczać koło stopniowo w koszu,
wykonując naprzemienne ruchy (od lewej do
prawej) do momentu, gdy możliwe będzie
odsłonięcie strefy mocowania zaczepu.
► Zamocować kosz za pomocą zaczepu,
następnie w pełni dokręcić śrubę kluczem do
odkręcania kół.
Opona w koszu
Można zmienić rozmiar opony na kole
zapasowym, wykonując poniższe instrukcje.
