sensor CITROEN JUMPER DISPATCH 2021 InstruktionsbÖcker (in Swedish)

150
Körning
Specialfall
Motorn kommer starta om automatiskt i följande
fall, förutsatt att de nödvändiga villkoren uppfylls.
– Med manuell växellåda: bilens hastighet
överstiger 25
km/h eller 3 km/h (beroende på
motorn).
–
Med automatlåda, bilens hastighet överstiger
3
km/h.
I dessa fall blinkar den här kontrollampan
under flera sekunder och släcks sedan.
Funktionsfel
Beroende på bilens utrustning:I händelse av ett funktionsfel i systemet
blinkar den här varningslampan på
instrumentpanelen.
Knappens varningslampa blinkar, ett
meddelande visas och en ljudsignal hörs.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad utföra en kontroll.
Bilen stannar i STOP-läge
Alla varningslampor på instrumentpanelen tänds
om något är fel.
Beroende på version kan även ett
varningsmeddelande visas för att uppmana dig
att ställa växelväljaren i läge N och trampa ner
bromspedalen.
►

Slå av tändningen och starta sedan motorn
igen med nyckeln eller ” ST

ART/STOP”-knappen.
12 V-batteri
Stop & Start-systemet kräver ett 12
V
-batteri med specifika egenskaper och
tekniska data.
Alla ingrepp får endast utföras av en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
Däcktrycksvarnare
Systemet kontrollerar automatiskt däckens tryck
när du kör.
Det jämför signaler från hjulhastighetsgivarna
med särskilda referensvärden, som måste
nollställas efter varje justering av däcktrycket
eller efter byte av ett hjul.
Systemet sänder en varning så snart det
upptäcker att trycket sjunker i ett eller flera däck.
Däcktrycksvarnarens funktion innebär
inte att föraren kan vara mindre
uppmärksam.
Trycket i däcken måste fortfarande
kontrolleras regelbundet (även reservhjulet)
samt före varje långfärd.
Om bilen körs med lågt däcktryck, särskilt
under krävande förhållanden (tung last, hög
hastighet och långa körsträckor):
–

försämrad väghållning,
–


förlängda bromssträckor
,
–

ökat däckslitage,
–


ökad bränsleförbrukning.
Däcktrycken som gäller för din bil står på
däcktrycksdekalen.
Mer information om bilens
identifieringsuppgifter finns under
motsvarande rubrik.
Kontroll av däcktryck
Däcktrycken ska kontrolleras med kalla
däck (efter 1 timmas stillastående eller efter
en körsträcka som understiger 10
km i måttlig
fart).
I annat fall ska tryckvärdena på etiketten ökas
med 0,3 bar.
Snökedjor
Systemet ska inte nollställas efter
montering eller demontering av snökedjor.
Reservhjul
Reservhjulet i plåt har ingen sensor för
däcktrycksvarnaren.
Däcktrycksvarning
Denna varning indikeras via en
varningslampa som lyser med fast sken,
åtföljt av en ljudsignal och, beroende på vilken
utrustning som är installerad, ett meddelande på
displayen.
►

Sänk genast hastigheten och undvik kraftiga
rattvridningar och inbromsningar

.

151
Körning
6► Stanna så fort trafikförhållandena tillåter
detta.
Den detekterade däcktrycksförlusten
innebär inte alltid en synlig deformation
av däcket.
Nöj dig inte med enbart en visuell kontroll.
►

Om du har en kompressor
, exempelvis
den som finns i satsen för provisorisk
punkteringsreparation, kan du kontrollera trycket
i alla fyra däcken när de är kalla.
►

Kör försiktigt med lägre hastighet, om det inte
går att utföra denna kontroll direkt.
►


Använd satsen för provisorisk
punkteringsreparation eller reservhjulet
(beroende på utrustning) om du har fått
punktering på ett däck.
Att köra för långsamt kanske inte garanterar optimal övervakning.
Varningen utlöses inte omedelbart i händelse
av en plötslig förlust av tryck eller punktering.
Detta beror på att analysen av de värden som
läses av hjulets hastighetssensorer kan ta
flera minuter.
Varningen kan försenas i hastigheter under
40 km/h eller vid användning av ett sportigt
körläge.
Varningen förblir aktiv tills systemet har
nollställts.
Återställning
Systemet ska nollställas efter varje justering av
däcktrycket på ett eller flera däck samt efter byte
av ett eller flera hjul.
Innan du nollställer systemet kontrollerar
du att trycket i alla fyra däck är anpassat
till bilens användningsförhållanden och
överensstämmer med de värden som anges
på däcktrycksdekalen.
Kontrollera trycket i alla fyra däck innan du
nollställer.
Däcktrycksvarnaren ger ingen varning om
ett däcktryck är felaktigt vid tidpunkten när
nollställningen utförs.
Utan ljudsystem



► Tryck på den här knappen i ca 3 sekunder
och släpp den sedan medan bilen är
stillastående. Nollställningen bekräftas av en
ljudsignal.
Med ljudsystem eller pekskärm
Systemet återställs medan bilen
står stilla, via menyn för
bilkonfigurering.
Funktionsfel
I händelse av ett funktionsfel tänds
dessa varningslampor på
instrumentpanelen.
I detta fall utförs inte längre
övervakningsfunktionen av lågt däcktryck.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad utföra en kontroll.
Allmänna råd för hjälpfunktioner
Användning av hjälpfunktioner innebär
under inga omständigheter att föraren
kan vara mindre uppmärksam.
Föraren måste följa trafikreglerna, ha kontroll
över bilen under alla omständigheter och
vara beredd att ta över styrningen av bilen.
Föraren måste anpassa hastigheten i enlighet
med väderförhållandena, trafiken och vägens
skick.
Det är förarens ansvar att övervaka trafiken
och uppskatta avstånd och de övriga
fordonens relativa hastigheter och manövrer
innan föraren aktiverar körriktningsvisare och
byter fil.

152
Körning
Systemen fungerar endast inom
naturlagarnas gränser.
Körhjälpfunktioner
Du måste hålla i ratten med båda
händerna, använda backspeglarna, alltid hålla
fötterna i närheten av pedalerna samt ta en
paus varannan timme.
Parkeringshjälpfunktioner
Föraren ska alltid kontrollera
omgivningen före och under hela manövern
med hjälp av bl.a. sidospeglarna.
Radar
Funktionen för radarn, tillsammans
med eventuella tillhörande funktioner, kan
påverkas av ansamling av smuts (t.ex. lera,
is), under dåliga väderförhållanden (t.ex.
kraftigt regn, snö) eller om stötfångaren är
skadad.
Om främre stötfångaren ska lackas om bör
du kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad. Vissa typer av
lack kan störa radarns funktion.


Körhjälpfunktioner med kamera
Kameran och dess kopplade funktioner
kan fungera sämre eller inte alls om vindrutan
framför kameran är smutsig, immig, skadad,
täckt av frost eller snö eller om det sitter en
etikett framför kameran.
Ta bort imma på vindrutan vid fuktigt och kallt
väder.
Detekteringen kan även försämras p.g.a.
dålig sikt (otillräcklig belysning på vägbanan,
regn, dimma, snö) och bländning (strålkastare
på mötande fordon, solljus, solljus som
reflekteras från våta vägar, körning ut ur en
tunnel, växlande skugga och ljus).
Vid byte av vindruta, vänd dig till en
CITROËN-auktoriserad verkstad eller
en annan kvalificerad verkstad för att
omkalibrera kameran, annars kan driften hos
de tillhörande drivhjälpmedlen störas.
Andra kameror
Bilderna från kamerorna som visas på
pekskärmen eller instrumentpanelen kan
störas av terrängen.
Skuggiga områden, solsken eller otillräcklig
belysning kan leda till att bilden blir mörkare
och med mindre kontraster.
Hindren kan förefalla befinna sig längre bort
än i verkligheten.
Sensorer
Sensorernas funktion och alla kopplade
funktioner kan avbrytas av buller från
andra fordon och övrigt maskineri (lastbilar,
tryckluftsborrar etc.), av snö och löv på
vägen eller om stötfångaren och speglarna är
skadade.
När du lägger i backväxeln indikerar en
ljudsignal (långt pip) att sensorerna kan vara
smutsiga.
Vid en stöt fram eller bak kan
sensorinställningarna påverkas,
vilket systemet inte alltid känner av.
Avståndsmätningar kan bli felaktiga.
Sensorerna detekterar inte systematiskt
hinder som är för låga (trottoarer, stubbar)
eller för tunna (träd, stolpar, trådstaket).
Vissa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
Vissa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
Underhåll
Rengör stötfångarna, sidospeglarna och
kameralinserna regelbundet.
När du tvättar bilen med en högtryckstvätt ska
du rikta vattenstrålen minst 30 centimeter från
radarn, sensorerna och kamerorna.
Skyddsmattor
Användning av skyddsmattor som
inte godkänts av CITROËN kan störa
fartbegränsarens eller farthållarens funktion.
Så här undviker du att pedalerna blockeras:
– Se till att skyddsmattan är rätt placerad.
– Placera aldrig flera mattor ovanpå
varandra.
Hastighetsenheter
Kontrollera att hastighetsenheterna som
visas på instrumentpanelen (km/h eller mph)
stämmer för landet som du kör i.
Om du behöver ändra enheterna ska
du stanna bilen och ställa in visning av
respektive hastighetsenheter i enlighet med
lokala bestämmelser.
Kontakta en CITROËN auktoriserad verkstad
eller en kvalificerad verkstad om du behöver
hjälp.
Head up-display
System som visar information på en skärm som
är en aning rökfärgad och befinner sig i förarens
synfält så att föraren samtidigt kan hålla blicken
på vägen.

168
Körning
Med pekskärm
Inställningarna ändras via bilens
inställningsmeny.
Funktionsfel
Beroende på bilens utrustning:Knappens kontrollampa blinkar.
eller
/Knappen blinkar och ett
felmeddelande visas.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Detekteringen kan störas av följande:
– Om det är dålig kontrast mellan
vägmarkeringarna och vägbeläggningen.
–

Om vindrutan är smutsig.
–


Under vissa väderförhållanden: dimma,
kraftigt regn, snö, skugga, starkt solljus eller
direkt solljus (t.ex. låg sol, kör ut ur en tunnel).
Trötthetsvarnare
Se de allmänna rekommendationerna
för kör- och manövreringshjälpmedel .
Beroende på version består funktionen av
antingen endast systemet ”Coffee Break
Alert” eller i en kombination med systemet
”Trötthetsvarnare”.
Dessa system är inte på något sätt
konstruerade för att hålla föraren vaken
eller för att föraren inte ska somna vid ratten.
Det är förarens ansvar att stoppa vid trötthet.
Ta en paus om du känner dig trött eller
åtminstone varannan timme.
Aktivering/inaktivering
Denna funktion ställs in via
fordonets konfigurationsmeny.
Funktionens status sparas inte när tändningen
slås av.
Körtidsvarnare
Systemet löser ut en varning då det
upptäcker att föraren inte har stannat
bilen efter två timmars körning i en hastighet
högre än 65 km/t.
Varningen visas som ett meddelande där föraren
rekommenderas att ta en paus och åtföljs av en
ljudsignal.
Om föraren inte följer rekommendationen
upprepas varningen varje timme tills bilen står
stilla.
Systemet nollställs om ett av följande villkor
uppfylls:
–

Med motorn igång, bilen står stilla i mer än 15
minuter

.
–

Tändningen slås av under några minuter
.
–

Förarens bilbälte lossas och förardörren är
öppen.
Så snart bilens hastighet är under 65
km/t försätts systemet i viloläge.
Körtiden beräknas på nytt så snart
hastigheten är över 65 km/t.
Förarvarning vid trötthet
Beroende på version kan ”Körtidsvarnaren” vara
kombinerad med ”Sömnvarnaren”.


Med hjälp av en kamera som är placerad
upptill på vindrutan identifierar systemet
avvikelser i bilens kurs i förhållande till
vägmarkeringar, som kan tyda på trötthet eller
distraktion.
Funktionen är särskilt anpassad till snabba vägar
(hastighet över 65 km/h).
Vid en varning på första nivån varnas föraren
genom meddelandet ” Take care!”, följt av en
ljudsignal.
Efter tre varningar på första nivån, utlöser
systemet ännu en varning med meddelandet
"Farlig körning: ta en paus ", vilket åtföljs av en
mer tydlig ljudsignal.
Under vissa körförhållanden (dålig väg
eller stark vind) kan systemet skicka
varningar trots att föraren är uppmärksam.
Systemet kan störas eller inte fungera i
följande situationer:
– vägmarkeringar saknas, är slitna,
täckta (snö, lera) eller dubblerade
(vägarbetsområden);
– kort avstånd till framförvarande fordon
(vägmarkeringarna detekteras inte);
– smala eller krokiga vägar.
Dödavinkeln-varnare
Se de allmänna rekommendationerna
för kör- och manövreringshjälpmedel .


Detta system innefattar sensorer som placeras
på stötdämparens sidor och varnar föraren om

169
Körning
6"Farlig körning: ta en paus", vilket åtföljs av en
mer tydlig ljudsignal.
Under vissa körförhållanden (dålig väg
eller stark vind) kan systemet skicka
varningar trots att föraren är uppmärksam.
Systemet kan störas eller inte fungera i
följande situationer:
–

vägmarkeringar saknas, är slitna,
täckta (snö, lera) eller dubblerade
(vägarbetsområden);
–


kort avstånd till framförvarande fordon
(vägmarkeringarna detekteras inte);
–


smala eller krokiga vägar
.
Dödavinkeln-varnare
Se de allmänna rekommendationerna
för kör- och manövreringshjälpmedel .


Detta system innefattar sensorer som placeras
på stötdämparens sidor och varnar föraren om en potentiell farlig närvaro av ett annat fordon
(bil, lastbil, motorcykel) i fordonets döda vinkel
(områden som är dolda från förarens synfält).


Varningen ges med en varningslampa som lyser
med fast sken i sidospegeln på den berörda
sidan:
–

direkt när du håller på att bli omkörd;
–


efter en fördröjning på cirka en sekund när du
kör om ett annat fordon långsamt.
Funktion
Sensorer på stötfångarna fram och bak
övervakar de döda vinklarna.
Varningen består av en orange varningslampa
som tänds i sidospegeln på den berörda sidan
så snart ett fordon (bil, lastbil, cykel) upptäcks.
För detta måste följande villkor vara uppfyllda:
–

alla fordonen kör i samma riktning och i
angränsande körbanor

,
–

bilens hastighet måste vara mellan 12 och
140

km/h,
–

skillnaden i hastighet mellan din bil och det
fordon som du kör om är mindre än 10

km/h,
–

skillnaden i hastighet mellan din bil och det
fordon som kör om dig är mindre än 25

km/h,–

trafiken flyter jämnt,
–

en bil ligger kvar i den döda vinkeln under en
långsam omkörning,
–

du kör på en vägsträcka som är rak eller
svänger lätt,
–

din bil får inte dra en släpvagn eller en
husvagn etc.

170
Körning

I följande situationer ges ingen varning:
– om det finns stillastående föremål (parkerade
bilar
, skyddsräcken, gatubelysningar, skyltar
etc.),
–

om det finns fordon som kör åt motsatt håll,
–


vid körning på slingriga vägar eller i skarpa
kurvor

,
–

vid omkörning eller när du blir omkörd av
ett mycket långt fordon (lastbil, buss etc.) som
både detekteras i en död vinkel baktill och syns i
förarens synfält framtill,
–


vid en snabb omkörning,
–


i mycket tät trafik: fordon som upptäcks
framför eller bakom bilen misstas för en lastbil
eller ett fast föremål.
Aktivering/inaktivering
Med/utan ljudsystem



► Tryck på den här knappen för att aktivera
eller avaktivera systemet.
Kontrollampan lyser när systemet är aktiverat .
Med pekskärm
Inställningarna ändras via bilens
inställningsmeny.
Systemet kopplas ur automatiskt om
bilen drar ett släp med en dragkrok som
godkänts av CITROËN.
Funktionsfel
Beroende på bilens utrustning:
I händelse av fel blinkar denna varningslampa
eller dessa varningslampor.
eller
Knappens varningslampa blinkar, ett
meddelande visas och en ljudsignal hörs.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Parkeringssensorer
Se de allmänna rekommendationerna
för kör- och manövreringshjälpmedel .


Funktionen använder sensorer i stötfångaren
för att detektera avståndet till olika hinder (t.ex.
fotgängare, fordon, träd, vägbommar etc.) som
befinner sig inom avkänningsområdet.
Parkeringssensorer bak
Systemet aktiveras när du lägger i backväxeln,
vilket bekräftas med en ljudsignal.
Systemet inaktiveras så fort du släpper
backväxeln.
Ljudassistans

Funktionen signalerar att det finns hinder både i
sensorernas avkänningsområde.
Avståndsindikeringen sker i form av ljudsignaler,
som hörs oftare ju närmare bilen kommer
hindret.
När avståndet mellan bilen och hindret är
närmare än cirka trettio centimeter, övergår
ljudsignalen till en konstant ton.
Ljudet från högtalaren (höger eller vänster)
indikerar vilken sida av bilen som hindret
befinner sig på.
Grafisk indikering

171
Körning
6Ljudassistans

Funktionen signalerar att det finns hinder både i
sensorernas avkänningsområde.
Avståndsindikeringen sker i form av ljudsignaler,
som hörs oftare ju närmare bilen kommer
hindret.
När avståndet mellan bilen och hindret är
närmare än cirka trettio centimeter, övergår
ljudsignalen till en konstant ton.
Ljudet från högtalaren (höger eller vänster)
indikerar vilken sida av bilen som hindret
befinner sig på.
Grafisk indikering



Detta kompletterar ljudsignalen genom visning
av staplar på skärmen som rör sig allt närmare
bilen (grön färg: hinder på längst avstånd; gul
färg: hinder på nära håll; röd färg: hinder på
mycket nära håll).
I positionen närmast hindret visas symbolen för
”fara” på skärmen.
Parkeringssensorer fram
Som komplettering till parkeringssensorerna
bak, kan även hinder framför bilen detekteras
av parkeringssensorer fram i hastigheter under
10 km/h.
Den främre parkeringssensorns drift stängs
av om bilen står still i mer än tre sekunder i
framåtväxeln, om ett hinder inte längre upptäcks
eller bilens hastighet överstiger 10 km/h.
Ljudet från högtalaren (fram eller bak)
lokaliserar hindret relaterat till bilen, vare
sig det är framför eller bakom den.
Inaktivera/aktivera
Utan ljudsystem



► Tryck på den här knappen för att inaktivera
eller aktivera systemet.
Kontrollampan lyser när systemet är inaktiverat.
Med ljudsystem eller pekskärm
Inställningarna ändras via bilens
inställningsmeny.
Parkeringssensorerna bak inaktiveras
automatiskt om en släpvagn eller en
cykelhållare ansluts till en dragkrok som har
installerats i enlighet med tillverkarens
rekommendationer.
Funktionsbegränsningar
Fordonets lutning om bagagerummet är överfullt
kan störa avståndsmätningen.
Funktionsfel
I händelse av fel vid byte till backväxel
tänds denna varningslampa på

172
Körning
instrumentpanelen, åtföljd av visning av ett
meddelande och en ljudsignal (kort pip).
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad utföra en kontroll.
Top Rear Vision
Se de allmänna rekommendationerna
för kör- och manövreringshjälpmedel.


När motorn är igång och backväxeln läggs i kan
systemet visa omgivningen närmast fordonet på
pekskärmen med hjälp av en kamera som sitter
bak på fordonet.




Skärmen är uppdelad i två delar med en vy
beroende av sammanhang, och en vy av bilen
och närområdet uppifrån.
Parkeringssensorerna kompletterar
informationen om vyn av fordonet uppifrån.
Flera olika vyer kan visas:
–
Standard vy
.
–

180° vy
.
–

Zoom vy
.
AUTO-läget är aktiverat som standard.
I detta läget väljer systemet den bästa vyn att
visas (standard eller zoom).
Du kan när som helst under manövern ändra typ
av vy.
Systemets status sparas inte när tändningen
slås av.
Funktionsprincip

Med hjälp av backningskameran registreras
den nära omgivningen vid manövrering i låg
hastighet.
En bild ovanifrån av omgivningen återskapas
(visas mellan ramar) i realtid medan du
manövrerar bilen.
Den gör det lättare att parkera bilen rakt och se
alla hinder i närheten. Den raderas automatiskt
om bilen står parkerad för länge.
Visningen försvinner om hastigheten
överstiger cirka 10 km/h.
Systemet stängs av automatiskt cirka 7
sekunder efter att backväxeln har lagts
ur eller vid öppning av en dörr eller
bagageutrymmet.
Aktivering
Aktivering är automatisk vid backning när du kör
i en hastighet under 10 km/h.

173
Körning
6

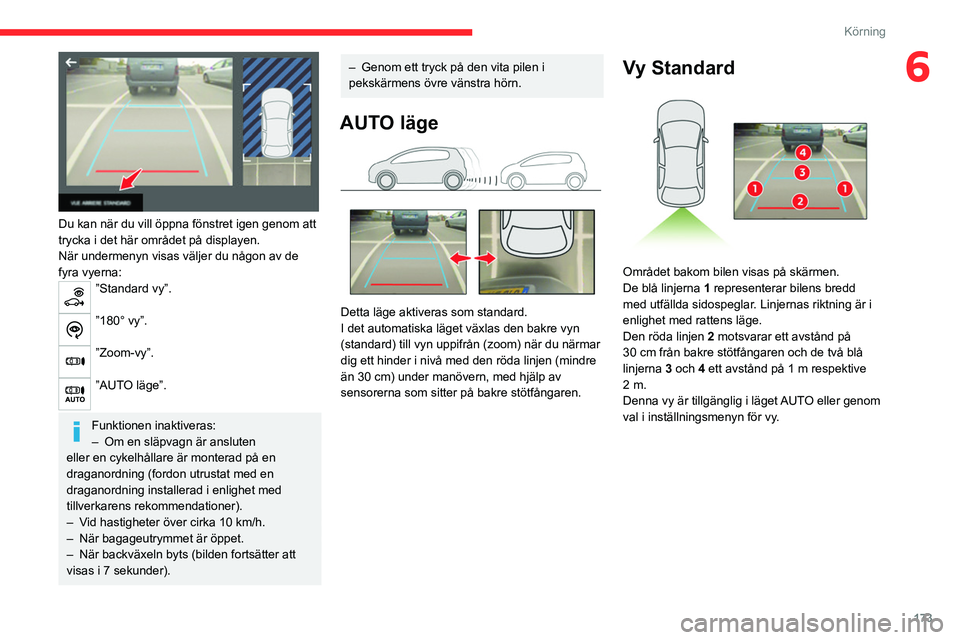

Du kan när du vill öppna fönstret igen genom att
trycka i det här området på displayen.
När undermenyn visas väljer du någon av de
fyra vyerna:
”Standard vy”.
”180° vy”.
”Zoom-vy”.
”AUTO läge”.
Funktionen inaktiveras:
– Om en släpvagn är ansluten
eller en cykelhållare är monterad på en
draganordning (fordon utrustat med en
draganordning installerad i enlighet med
tillverkarens rekommendationer).
–

V

id hastigheter över cirka 10 km/h.
–

När bagageutrymmet är öppet.
–


När backväxeln byts (bilden fortsätter att
visas i 7 sekunder).
– Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
AUTO läge

Detta läge aktiveras som standard.
I det automatiska läget växlas den bakre vyn
(standard) till vyn uppifrån (zoom) när du närmar
dig ett hinder i nivå med den röda linjen (mindre
än 30 cm) under manövern, med hjälp av
sensorerna som sitter på bakre stötfångaren.
Vy Standard

Området bakom bilen visas på skärmen.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Den röda linjen 2 motsvarar ett avstånd på
30 cm från bakre stötfångaren och de två blå
linjerna 3 och 4 ett avstånd på 1 m respektive
2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.

174
Körning
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån bakom
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till närliggande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att övervaka
bilens sidor via sidospeglarna.
Parkeringssensorerna ger också ytterligare
information om området runt bilen.
180° vy

Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den innefattar 3 zoner: vänster A, mitten B och
höger C.
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Snabbstartsläge

I det här läget visas den sammansatta vyn
(vänster bild) och vyn ovanifrån efter bara några
ögonblick.
Ett meddelande ber dig kontrollera omgivningen
innan du börjar manövern.
