ABS CITROEN JUMPER MULTISPACE 2012 Eksploatavimo vadovas (in Lithuanian)

Vairavimo pultas


KONTROLINĖS LEMPUTĖS

Kiekvieną kartą užvedus automobilį: užsidega grupė kontrolinių lempučių, - taip atliekamas patikrinimo autotestas. Jos iškart užgęsta.
Veikiant varikliui: jeigu lemputė lieka degti tolygiai arba ima mirksėti, ji rodo pavojaus signalą. Kartu su šiuo pirminiu signalu displėjuje gali
pasirodyti pranešimas.
Nebandykite nepaisyti šių perspėjimų.

Kontrolinė lemuptė
būsena
signalizuoja
Sprendimas - veiksmas



STOP dega kartu su
kita kontroline
lempute ir
pranešimu
ekrane rimtus sutrikimus, susijusius
su "Stabdžių skysčio lygio",
"Variklio alyvos slėgio ir
temperatūros", "Aušinimo
skysčio temperatūros",
"Elektroninio stabdymo
skirstytuvo", "Vairo stiprintuvo"
kontrolinėmis lemputėmis
Būtina sustoti, pastatyti automobilį, išjungti
kontaktą ir kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.




Stovėjimo
stabdžio/
stabdžių
skysčio lygio/
REF dega užspaustą ar blogai atleistą stabdį Atleidus stabdį lemputė užgęsta.
dega nepakankamą skysčio lygį Papildykite CITROËN rekomenduoto stabdžių skysčio.
lieka degti, nors
lygis tinkamas,
susieta su ABS
lempute elektroninio stabdymo
skirstytuvo sutrikimą
Būtina sustoti, pastatyti automobilį, išjungti
kontaktą ir kreiptis į
CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.




Variklio alyvos
slėgio ir
temperatūros dega važiuojant nepakankamą slėgį arba per
aukštą temperatūrą Pastatykite automobilį, išjunkite kontaktą ir leiskite
atvėsti. Rankiniu matuokliu patikrinkite lygį. Žr. 6 dalies
skyrelį "Lygiai".
lieka degti, nors
lygis tinkamas rimtą sutrikimą Kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.

ABS
ESP
31


Vairavimo pultas

PASIRENGIMAS VAŽIUOTI
2


Kontrolinė lemuptė
būsena
signalizuoja
Sprendimas - veiksmas

Vairo
stiprintuvo dega vairo stiprintuvo gedimą Automobilyje lieka veikti paprastas vairo mechanizmas
be stiprintuvo. Patikrinkite sistemą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto dirbtuvėje.

Uždarumo
kontrolės dega, kartu
pasirodo
pranešimas
ekrane kad blogai uždarytos durys ar
gaubtas Patikrinkite, ar gerai uždarytos kabinos, galinės
ir šoninės durys arba variklio gaubtas (jei jūsų
automobilyje yra įrengta signalizacija).

Galinės
pakabos su
pneumatine
kompensacija mirksi per didelį skirtumą tarp
optimalaus slenksčio aukščio ir
esamo, užfiksuoto jutiklių Kai veikia automatinė korekcija: važiuokite atsargiai
(maždaug 10 km/h), kol užges lemputė.
Kai koreguojama rankiniu būdu: grąžinkite optimalų
slenksčio aukštį, kuris yra arba per didelis, arba per
mažas. Žr. 3 dalies skyrelį "Galinė pakaba".
dega užvedus
variklį arba
važiuojant atsiradusį pneumatinės
kompensacijos sutrikimą Būtina sustoti. Kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.


ABS lieka degti atsiradusį ratų antiblokavimo
sistemos sutrikimą Automobilyje lieka veikti paprasta stabdžių sistema be
stiprintuvo, bet mes siūlome sustoti. Kreipkitės į CITROËN
tinklo atstovybę arba kvalifi kuotą remonto dirbtuvę.


ESP mirksi ESP sistemos reguliavimo
įsijungimą Sistema pagerina ratų sukibimą ir automobilio jud
ėjimo
stabilumą. Žr. 4 dalies skyrelį "Vairavimo saugumas".
lieka degti sistemos gedimą (pvz., iš
padangos išėjus orui) Patikrinkite padangų oro slėgį. Kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
lieka degti kartu
degant mygtuko
diodinei lemputei
(ant priekinio
skydo) kad sistema yra atjungta Sistemos veikimas yra sustabdytas.
Sistema vėl įsijungia automatiškai, važiuojant didesniu
kaip 50 km/h greičiu, arba paspaudus mygtuką
(ant priekinio skydo).

ABS
ABS

Vairavimo saugumas


GARSINIS SIGNALAS

Paspauskite vairo vidurį.

RATŲ ANTIBLOKAVIMO SISTEMA (ABS - REF)

Sistemos ABS ir REF (elektroninis stabdymo
skirstytuvas) pagerina jūsų automobilio
stabilumą ir valdomumą stabdant, ypač
važiuojant pažeista arba slidžia kelio danga.
ABS apsaugo nuo ratų blokavimosi,
o REF garantuoja bendrą stabdymo
slėgio skirstymą kiekvienam ratui.
Tinkamas naudojimas

Antiblokavimo įrenginys ima veikti
automatiškai, kai atsiranda pavojus
užsiblokuoti ratams. Jis nepagreitina
stabdymo.
Važiuojant labai slidžiu keliu (padengtu
ledu, išpilta alyva ir pan.) ABS gali pailginti
stabdymo kelią. Prireikus stabdyti avarinėje
situacijoje staigiai ir stipriai nuspauskite
stabdžių pedalą ir neatleiskite spaudimo,
netgi kai važiuojate slidžiu keliu; taip jūs
galėsite tęsti manevrą automobiliu, kad
galėtumėte išvengti kliūties.
Normaliai veikiant ABS sistemai gali būti
juntama lengva stabdžių pedalo vibracija.
Prieš keisdami ratus (padangas ir ratlankius)
pasirūpinkite, kad jie atitiktų CITROËN
gamyklos standartus. Užsidegusi ši lemputė,
sujungta su stabdžių ir STOP
kontrolinėmis lemputėmis, kartu
įsijungęs garsinis signalizatorius
ir pranešimas ekrane rodo elektroninio
stabdymo skirstytuvo gedimą, galintį
sutrikdyti automobilio valdymą jį stabdant.

Būtina sustoti.

AVARINIO STABDYMO
SUSTIPRINIMO SISTEMA (AFU)
Ši sistema pavojaus atveju pagreitina
reikiamą stabdžių paspaudimą; spauskite
stabdį stipriai, jo neatleisdami.
Ji įsijungia priklausomai nuo stabdžių
pedalo paspaudimo greičio.
Tai pajuntama pasikeitusiu stabdžių
pedalo pasipriešinimu. Užsidegusi ši lemputė, kartu
įsijungęs garsinis signalizatorius
ir pranešimas ekrane rodo, kad
ABS sistemoje atsirado gedimų,
galinčių sutrikdyti automobilio valdymą jį
stabdant. Abiem atvejais kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Norėdami, kad avarinio stabdymo
sustiprinimo sistema veiktų ilgiau, palaikykite
paspaudę stabdžių pedalą.

ESP
93
Vairavimo saugumas

SAUGUMA
S
4

RATŲ APSAUGA NUOBUKSAVIMO (ASR) IR DINAMINĖ Ų
STABILUMO KONTROLĖ (ESP) ()

Šios sistemos yra sujungtos su ABS sistema
ir ją papildo.
ASR yra įrenginys, kuris padeda išlaikyti
optimalią automobilio trauką akceleruojant ir
išvengti valdymo kontrolės praradimo.
Ši sistema pagerina automobilio judėjimą,
veikdama varomųjų ratų stabdžius ir variklį
ir apsaugodama automobilį nuo buksavimo.
Ji taip pat pagerina kryptinį stabilumą
automobiliui įsibėgėjant. automatiškai veikia vieno ar kelių ratų
stabdžius ir variklį taip, kad automobilis
važiuotų norima trajektorija.
Sistemų ASR/ESP atjungimas

Esant išimtinėms sąlygoms (norint pajudėti
automobiliui užstrigus purve, sniege,
smėlyje ir pan.) gali būti reikalinga atjungti
sistemas ASR ir ESP, kad ratai galėtų
buksuoti ir taip iš naujo pasiekti sukibimą.


- Paspauskite mygtuką, esantį ant
centrinės konsolės.

- Užsidega kontrolinė lemputė: sistemos
ESP ir ASR nustoja veikti.
Veikimo kontrolė


Tinkamas naudojimasis

Sistemos ASR/ESP teikia papildomą
saugumą važiuojant normaliu režimu, bet
neturėtų skatinti vairuotojo imti važiuoti
rizikingai ar per dideliu greičiu.
Šios sistemos veikimas gali būti
garantuojamas tik laikantis gamyklos
rekomendacijų dėl tinkamų ratų (padangų
ir ratlankių), stabdžių sistemos dalių ir
elektronikos dalių montavimo ir priežiūros.
Įvykus avarijai patikrinkite šias sistemas
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Sistemų ASR ir ESP veikimas

Kai ima veikti sistema ASR arba
ESP, mirksi ši diodinė lemputė.

Iš naujo sistemos įsijungia:


- automatiškai, greičiui pakilus virš 50 km/h,

- įjungiamos dar kartą paspaudus
mygtuką.


Kai atsiranda sistemų veikimo sutrikimų,
ant jungiklio esanti lemputė ima
mirksėti, kontrolinė lemputė užsidega,
įsijungia garsinis signalizatorius, o
ekrane pasirodo pranešimas.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę, kad būtų patikrinta
sistema.
Kontrolinė lemputė taip pat gali užsidegti, jei
iš padangos išėjo oras. Patikrinkite kiekvienos
padangos oro slėgį.


ESP sistema padeda išlaikyti slystančio
automobilio kryptį nesukiojant vairo.
Kai atsiranda skirtumas tarp trajektorijos,
kuria juda automobilis, ir tos, kuria
nori važiuoti vairuotojas, sistema ESP

11 0


Priekabos vilkimas

Taigi važiuokite aukštesnėmis pavaromis,
sulėtinę variklio veikimą ir sumažinę greitį.
Šiaip ar taip, visada stebėkite variklio
aušinimo skysčio temperatūrą.
Padangos
Tikrinkite velkančiojo automobilio
padangų (žr. 8 dalies skyrelį "Identifikacijos
duomenys") ir priekabos padangų oro slėgį
pagal rekomenduojamas normas.
Prikabinimo įtaisas

Mes jums rekomenduojame naudoti
originalius CITROËN prikabinimo įtaisus ir
laidų jungtis, kurie yra patikrinti ir pritaikyti
jūsų automobilio konstrukcijai, taip pat
patikėti šio įtaiso montavimą CITROËN
tinklo atstovybei.
Jei įtaisas montuojamas ne CITROËN tinklo
atstovybėje, tai būtinai turi būti atliekama
naudojantis automobilio gale esančiomis
elektros jungtimis ir laikantis gamintojo
rekomendacijų.
Pagal pagrindines aukščiau išdėstytas
nuorodas atkreipiame jūsų dėmesį į pavojų,
kuris kyla uždėjus firmos "Automobiles
CITROËN" nerekomenduotą prikabinimo
įtaisą arba elektros instaliaciją. Toks
uždėjimas gali sukelti elektroninės jūsų
automobilio sistemos gedimų. Prieš
uždėdami pasikonsultuokite Gamintojo
atstovybėje. Užsidegus variklio aušinimo
skysčio kontrolinei lemputei,
kaip galima greičiau sustokite ir
išjunkite variklį.

Tinkamas naudojimasis

Kai kuriais ypatingais atvejais (velkant
maksimaliai krautą priekabą į statų kalną
ir esant aukštai oro temperatūrai), variklis
automatiškai riboja savo galingumą. Tokiu
atveju automatinis oro kondicionieriaus
išjungimas leidžia atgauti variklio galias.
Žr. 6 dalies skyrelį "Lygiai".
Stabdžiai
Velkant priekabą pailgėja stabdymo kelias. Važiuokite
sumažintu greičiu, laiku perjunkite žemesnes
pavaras, stabdykite palengva didindami spaudimą.


Šoninis vėjas
Velkant padidėja šoninio vėjo poveikis.
Vairuokite atidžiai, važiuokite sumažintu
greičiu.

ABS/ESP
Sistema ABS arba ESP kontroliuoja tik
automobilį, o ne priekabą ar vagonėlį.

Pastatymo atbulomis pagalba
Kai velkama priekaba, pastatymo pagalba
neveikia.

139


Saugiklio pakeitimas
SKUBI PAGALBA
7

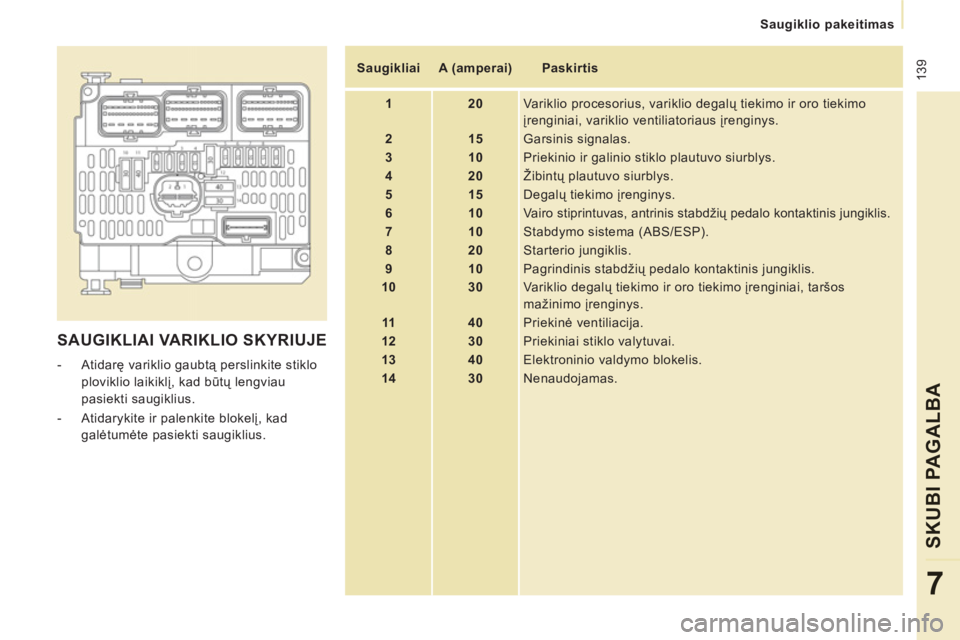

SAUGIKLIAI VARIKLIO SKYRIUJE



- Atidarę variklio gaubtą perslinkite stiklo
ploviklio laikiklį, kad būtų lengviau
pasiekti saugiklius.

- Atidarykite ir palenkite blokelį, kad
galėtumėte pasiekti saugiklius.

Saugikliai


A (amperai)


Paskirtis


1


20
Variklio procesorius, variklio degalų tiekimo ir oro tiekimo
įrenginiai, variklio ventiliatoriaus įrenginys.


2


15
Garsinis signalas.


3


10
Priekinio ir galinio stiklo plautuvo siurblys.


4


20
Žibintų plautuvo siurblys.


5


15
Degalų tiekimo įrenginys.


6


10
Vairo stiprintuvas, antrinis stabdžių pedalo kontaktinis jungiklis.


7


10
Stabdymo sistema (ABS/ESP).


8


20
Starterio jungiklis.


9


10
Pagrindinis stabdžių pedalo kontaktinis jungiklis.


10


30
Variklio degalų tiekimo ir oro tiekimo įrenginiai, taršos
mažinimo įrenginys.


11


40
Priekinė ventiliacija.


12


30
Priekiniai stiklo valytuvai.


13


40
Elektroninio valdymo blokelis.


14


30
Nenaudojamas.

15
1


Išorė


IŠDĖSTYMA
S
10

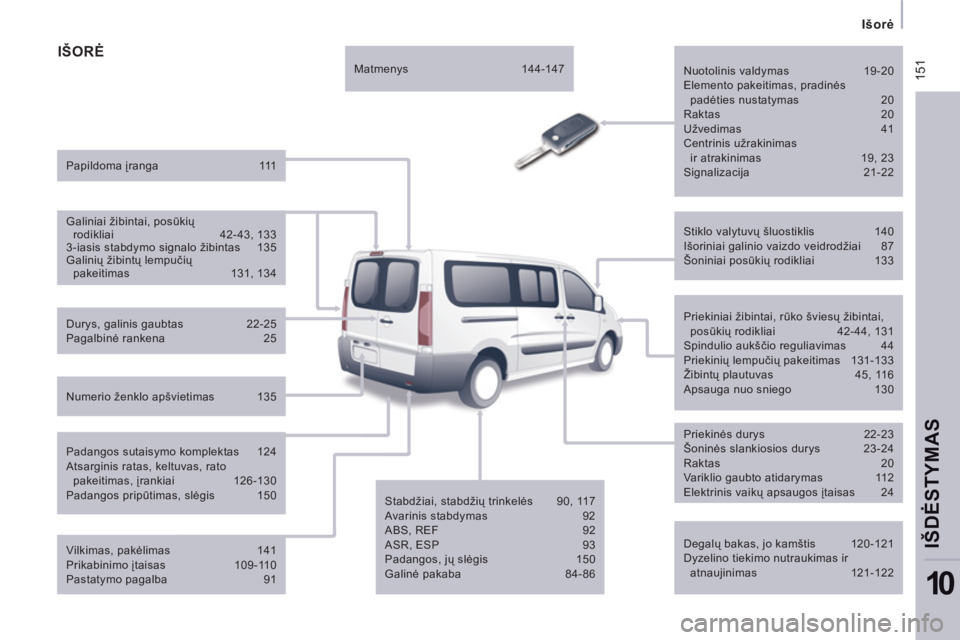

IŠORĖ


Degalų bakas, jo kamštis 120-121
Dyzelino tiekimo nutraukimas ir
atnaujinimas 121-122

Stiklo valytuvų šluostiklis 140
Išoriniai galinio vaizdo veidrodžiai 87
Šoniniai posūkių rodikliai 133

Priekiniai žibintai, rūko šviesų žibintai,
posūkių rodikliai 42-44, 131
Spindulio aukščio reguliavimas 44
Priekinių lempučių pakeitimas 131-133
Žibintų plautuvas 45, 116
Apsauga nuo sniego 130

Priekinės durys 22-23
Šoninės slankiosios durys 23-24
Raktas 20
Variklio gaubto atidarymas 112
Elektrinis vaikų apsaugos įtaisas 24

Stabdžiai, stabdžių trinkelės 90, 117
Avarinis stabdymas 92
ABS, REF 92
ASR, ESP 93
Padangos, jų slėgis 150
Galinė pakaba 84-86
Durys, galinis gaubtas 22-25
Pagalbinė rankena 25
Papildoma įranga 111

Numerio ženklo apšvietimas 135
Matmenys 144-147

Padangos sutaisymo komplektas 124
Atsarginis ratas, keltuvas, rato
pakeitimas, įrankiai 126-130
Padangos pripūtimas, slėgis 150
Nuotolinis valdymas 19-20
Elemento pakeitimas, pradinės
padėties nustatymas 20
Raktas 20
Užvedimas 41
Centrinis užrakinimas
ir atrakinimas 19, 23
Signalizacija 21-22

Vilkimas, pakėlimas 141
Prikabinimo įtaisas 109-110
Pastatymo pagalba 91
Galiniai žibintai, posūkių
rodikliai 42-43, 133
3-iasis stabdymo signalo žibintas 135
Galinių žibintų lempučių
pakeitimas 131, 134
