Indholdsfortegnelse
Fjernbetjening 19Nøgle 20Alarm 21Døre 22Instrumentgruppe 26Indstilling af uret 27Kontrollamper 28Brændstofmåler 34Kølevæske 34Serviceindikator 35Justering af instrumentbordsbelysning 36Gearkasser 37Indikator for gearskift 37Automatgear 38Ratindstilling 41Start og stop 41
Betjeningsarm 42for lygter 42viskere 45Fartpilot 47Fast hastighedsbegrænsning 49Fartbegrænser 50Varme/manuel aircondition 53Klimaanlæg 55Afrimning og afdugning 59Ventilation bag 61Ekstra varmesystem 62Sæder 65Bænksæde foran med 2 pladser 67Bagsæder 69Indstillingsmuligheder for sæder og bænksæder 76Indretning af kabinen 77Kabinelys 80
Brobizz og parkeringskort 81Indretning af siddepladserne 81Affjedring bag 84Sidespejle 87El-ruder 89
Præsentation4Udvendigt 5Praktisk indretning 10Godt udsyn 12Kørekomfort 13Indretning af kabinen 14Indretning bag 14Børn i bilen 15Ventilation 16Økokørsel 17
Parkeringsbremse 90Havariblink 90Parkeringsradar 91Horn 92ABS 92Bremseassistent 92ASR og ESP 93Sikkerhedsseler 94Airbags 97Sideairbags 99Frontairbags 100Afbrydelse af passagerairbag 100
Barnesæder 101Isofix-barnestole 103Anbefalede sæder 106
2. KØREKLAR
19-41
4. SIKKERHED
90-108
1. KEND DIN BIL
4-183. KØRESTILLING ogKOMFORT 42-89

9
Indvendigt
KEND DIN BIL
1

MIDTERKONSOL OG LOFTSKONSOL


1.
Placering af betjeningsknapperne:


- Elektrisk børnesikring

- Centrallåsning/-oplåsning

2.
Betjeningsknapper til varmesystem
og/eller aircondition

3.
Placering af billetter/kort eller
betjeningsknapper til:


- Afbrydelse af ESP-funktionen

- Afbrydelse af kabineovervågning,
lysdiode for alarm

- Afbrydelse af parkeringsradar

4.
Opbevaringsplads

5.
Radio eller småtingsrum

6.
Justerbare midterluftdyser

7.
Havariblinkkontakt

8.
Skærm eller opbevaringsplads

9.
Kabinelys

10.
Kontrollampe for afbrydelse af
passagerairbag

11 .
Placering af billetter/kort, knap til
afbrydelse af ventilationen bag,
betjeningsknap til el-opvarmede
sæder.




INDSTILLING AF
TIDEN



- en midterkonsol med display: Se punkt
9 i afsnittet "Indstilling af dato og
klokkeslæt",

- en midterkonsol uden display: Se punkt
2 i afsnittet "Førerpladsen".
Afhængigt af bilens konfiguration er den
udstyret med:

21


Åbninger

KØ
REKLAR
2

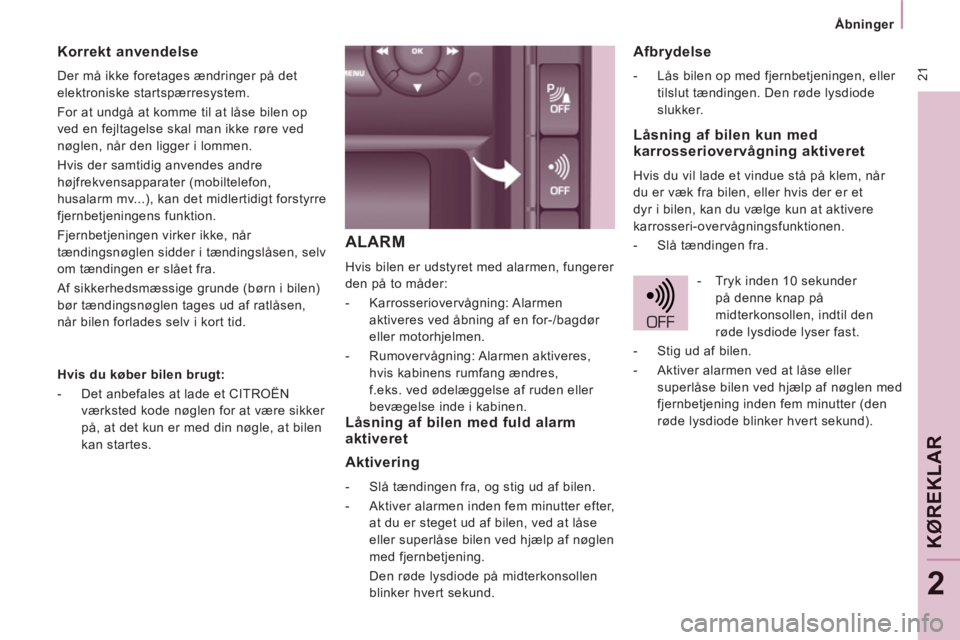

ALARM

Hvis bilen er udstyret med alarmen, fungerer
den på to måder:


- Karrosseriovervågning: Alarmen
aktiveres ved åbning af en for-/bagdør
eller motorhjelmen.

- Rumovervågning: Alarmen aktiveres,
hvis kabinens rumfang ændres,
f.eks. ved ødelæggelse af ruden eller
bevægelse inde i kabinen.


Afbrydelse



- Lås bilen op med fjernbetjeningen, eller
tilslut tændingen. Den røde lysdiode
slukker.



Korrekt anvendelse

Der må ikke foretages ændringer på det
elektroniske startspærresystem.
For at undgå at komme til at låse bilen op
ved en fejltagelse skal man ikke røre ved
nøglen, når den ligger i lommen.
Hvis der samtidig anvendes andre
højfrekvensapparater (mobiltelefon,
husalarm mv...), kan det midlertidigt forstyrre
fjernbetjeningens funktion.
Fjernbetjeningen virker ikke, når
tændingsnøglen sidder i tændingslåsen, selv
om tændingen er slået fra.
Af sikkerhedsmæssige grunde (børn i bilen)
bør tændingsnøglen tages ud af ratlåsen,
når bilen forlades selv i kort tid.

Hvis du køber bilen brugt:


- Det anbefales at lade et CITROËN
værksted kode nøglen for at være sikker
på, at det kun er med din nøgle, at bilen
kan startes.



Låsning af bilen med fuld alarm
aktiveret

Aktivering



- Slå tændingen fra, og stig ud af bilen.

- Aktiver alarmen inden fem minutter efter,
at du er steget ud af bilen, ved at låse
eller superlåse bilen ved hjælp af nøglen
med fjernbetjening.
Den røde lysdiode på midterkonsollen
blinker hvert sekund.



Låsning af bilen kun med
karrosseriovervågning aktiveret
Hvis du vil lade et vindue stå på klem, når
du er væk fra bilen, eller hvis der er et
dyr i bilen, kan du vælge kun at aktivere
karrosseri-overvågningsfunktionen.


- Slå tændingen fra.


- Tryk inden 10 sekunder
på denne knap på
midterkonsollen, indtil den
røde lysdiode lyser fast.

- Stig ud af bilen.

- Aktiver alarmen ved at låse eller
superlåse bilen ved hjælp af nøglen med
fjernbetjening inden fem minutter (den
røde lysdiode blinker hvert sekund).

22
Åbninger



Udløsning

Lydalarmen aktiveres, blinklysene aktiveres
i ca. 30 sekunder, og den røde lysdiode
blinker hurtigt.


- Sluk alarmen ved at sætte nøglen i
tændingen og tilslutte den.
Alarmen afbrydes, når den har været udløst
10 gange efter hinanden (11. gang). Udfør
handlingen for aktivering igen.


Fejlfunktion

Når tændingen slås til, og den røde lysdiode
bliver ved med at lyse i 10 sekunder, angiver
det en fejl ved forbindelsen til sirenen.
Kontakt et CITROËN-værksted eller et
kvalificeret værksted for at få systemet
efterset.

DØRE


Indefra
Låsning af bilen uden aktivering af
alarmen


- Sæt nøglen i førerdørens lås, og lås
bilen.
Aktiver ikke alarmen, når bilen skal vaskes.


Problem med fjernbetjeningen

Når alarmen er aktiveret, men
fjernbetjeningen ikke virker mere:


- Lås dørene op med nøglen, og åbn
døren. Alarmen udløses.

- Sæt nøglen i, og slå tændingen til inden
10 sekunder. Alarmen afbrydes.



Automatisk aktivering

Afhængigt af landet aktiveres alarmen
automatisk ca. to minutter efter, at den
sidste bildør er lukket.
For at undgå at alarmen udløses, når du
åbner en dør skal du huske at trykke på
knappen til oplåsning på fjernbetjeningen
igen.
Udfør ingen ændringer på
alarmsystemet, da det kan medføre
driftsfejl.


Udefra

Brug fjernbetjeningen til at låse/oplåse bilen.
Stik nøglen ind i førerdørens lås, hvis
fjernbetjeningen ikke er aktiv.
Tryk en gang for at centrallåse
bilen.
Tryk en gang mere for at
deaktivere bilens centrallås.
Betjeningsknappen er inaktiv, når bilen er
blevet låst med fjernbetjeningen eller nøglen
udefra.

ABS
ESP
31


Førerpladsen

KØ
REKLAR
2


Kontrollampen
er
angiver
Løsning - handling



Servostyring tændt . en fejl. Bilens klassiske styretøj virker uden servostyring. Få
systemet kontrolleret på et CITROËN-værksted eller et
kvalificeret værksted.


Registrering af
åbning tændt, og
der vises en
meddelelse på
skærmen. en af bilens åbninger er ikke
lukket. Kontroller, at kabinens døre, bagdørene og sidedørene
og motorhjelmen er lukket (hvis bilen er udstyret med en
alarm).


Luftaffjedring
bag blinker. en anormal forskel mellem
den registrerede højde og den
optimale højde. Med automatisk korrigering: kør langsomt (ca. 10 km/t),
indtil kontrollampen slukker.
Med manuel korrigering: gå tilbage til en optimal højde,
der er ved laveste eller højeste stop. Punkt 3 i afsnittet
"Affjedring bag".
tændt, når
tændingen
tilsluttes eller
under kørsel. en funktionsfejl ved
luftaffjedringen. Stands bilen med det samme. Kontakt et
CITROËN-værksted eller et kvalificeret værksted.


ABS bliver ved med at
lyse . en funktionsfejl ved ABS-
systemet. Bilens klassiske bremsesystem fungerer stadig, men uden
servobremser. Vi anbefaler at standse bilen. Kontakt et
CITROËN-værksted eller et kvalifi ceret værksted.



ESP blinker . en aktivering af ESP-funktionen. Systemet optimerer bevægeligheden og forbedrer bilens
retningsstabilitet. Punkt 4 i afsnittet "Sikkerhed under
kørsel".
bliver ved med at
lyse . en fejl. F.eks. dæktrykket er for
lavt. F.eks.: kontroller dæktrykket. Få det efterset på et
CITROËN-værksted eller et kvalificeret værksted.
bliver ved med
at lyse sammen
med lysdioden
på knappen (på
instrumentpanelet). dens afbrydelse på førerens
anmodning. Systemets funktion er afbrudt.
Det aktiveres automatisk igen ved kørsel over 50 km/t
eller ved tryk på knappen (på instrumentbordet).

91


Parkeringshjælp

SIKKERHE
D
4

Parkeringsradar bag med lydalarm og
grafisk visning består af fire sensorer,
der er monteret i den bagerste kofanger.
Systemet registrerer alle forhindringer i
registreringsområdet, f.eks. en person, et
køretøj, et træ, en barriere, der befinder sig
bag ved bilen. Det kan dog ikke registrere
visse forhindringer, der er placeret lige
under eller mellem sensorerne.
En genstand, som f.eks. en pæl, en
afmærkning på en arbejdsplads eller
lignende, kan systemet finde i begyndelsen
af manøvren, men ikke altid, når bilen
kommer hen i nærheden af den på grund af
de døde vinkler.
Skift til bakgear
Et lydsignal bekræfter, at systemet er
aktiveret, når bakgearet er valgt.
Når bilen er tæt på en forhindring, høres et
lydsignal, der bliver hurtigere, jo mere bilen
nærmer sig forhindringen. Når afstanden
mellem bilens bagende og forhindringen
er mindre end ca. 30 cm, høres lydsignalet
konstant.

Aktivering/afbrydelse af funktionen

PARKERINGSRADAR BAG


Visning på displayet
Systemet aktiveres og
afbrydes med et tryk på denne
knap.
Aktiveringen og afbrydelsen af
systemet huskes, når bilen standser.


Funktionsfejl

I tilfælde af funktionsfejl når bakgearet
vælges, tænder lysdioden på knappen
samtidig med, at der høres et lydsignal,
og en meddelelse vises på skærmen.
Kontakt et aut. CITROËN-værksted eller et
kvalificeret værksted.


Korrekt anvendelse

Når det er dårligt vejr eller i vinterperioden
skal man sikre sig, at sensorerne ikke er
dækket af mudder, isslag eller sne.
Systemet afbrydes automatisk, når der
tilkobles en anhænger eller monteres
en cykelholder (biler udstyret med et
anhængertræk eller cykelholder, som er
anbefalet af CITROËN).
Parkeringsradarsystemet kan under
ingen omstændigheder erstatte førerens
årvågenhed og ansvar i trafikken.
Slukning af funktionen

Skift til frigear.

111


Udstyr


TILBEH
ØR
5

TILBEHØR


Ved al vedligeholdelse og reparation
af din bil bedes du henvende dig til
et kvalificeret værksted, der besidder de
nyeste tekniske informationer, samt har de
rette kompetencer og og det rette udstyr. Alt
dette er et aut. CITROËN-værksted i stand
til at tilbyde dig.


Installation af
radiokommunikationssendere
Vi anbefaler, at du tager kontakt med
en CITROËN-forhandler før installation
af radiokommunikationssendere som
eftermontering med en antenne uden på
bilen.
CITROËN-forhandleren kan oplyse
specifikationerne for de sendere
(frekvensbånd, maksimal udgangseffekt,
antenneposition og særlige
installationsforhold), der kan monteres
i overensstemmelse med EU-direktivet
for elektromagnetisk kompatibilitet i biler
(2004/104/EF).
Denne serie er opdelt i komfort, fritid og
vedligeholdelse: Hjulkapsler (ikke motorer på 163 hk),
stænkklapper foran, stænkklapper bag,
deflektorer, trinbræt mv. Radioer, håndfrit sæt, højttalere,
CD-changer, navigationssystem mv.
De tekniske krav til montering af alt lyd- og
telematikudstyr forudsætter, at der tages
højde for materiellets specifikationer
og deres tilpasningsevne til bilens
standardudstyrs kapacitet.

Skånebetræk til forsæder (passer til
airbags), bænksæde, gummimåtte, måtter,
bagagerumsboks, tagstænger, sidegardiner,
snekæder.
For at undgå problemer med pedalerne skal
du:


- Altid sørge for at måtterne ligger rigtigt
og er godt fastspændt

- Aldrig lægge flere måtter oven på
hinanden. Ruderens, ekstra sikringer, viskerblade,
rengørings- og plejemidler til kabine og
karrosseri, ekstra pærer osv.
Montering af elektrisk udstyr
eller tilbehør, som ikke udvalgt af
Automobiles CITROËN, kan medføre
driftsforstyrrelser i bilens elektroniske
system. Bemærk venligst denne
forholdsregel. Vi anbefaler, at du kontakter
en repræsentant for mærket for at se hele
sortimentet af udvalgt tilbehør og udstyr.
Afhængigt af destinationslandet kan det
være obligatorisk at have sikkerhedsvest,
advarselstrekanter og ekstra pærer liggende
i bilen. Tyverialarm kabine, indgravering af
ruderne, nødhjælpskasse, sikkerhedsvest,
parkeringsradar bag, advarselstrekant mv.

Åbning af motorhjelmen

ÅBNING AF MOTORHJELMEN


Indefra:


- Løft dækslet ved venstre forsædes
sokkel.

- Træk håndtaget opad.

Lukning
Sænk motorhjelmen, og lad den falde frit det
sidste stykke. Sørg for, at låsen går rigtigt i
indgreb.
Udefra:
Løft motorhjelmen lidt op, løft
håndtaget, og løft op i hjelmen.
Holder til motorhjelmen
Fastgør holderen i en af de to åbninger,
afhængigt af den ønskede højde, for at
holde motorhjelmen åben.
Inden motorhjelmen lukkes lægges holderen
ned i clipsen.
Advarsel! Åben motorhjelm
Denne advarsel er koblet sammen med
optionen alarm.
Når motorhjelmen ikke er rigtig
lukket, og motoren eller bilen
kører, aktiveres en kontrollampe,
og en tegning vises på skærmen.
Samtidig udsendes et lydsignal.

Eftersyn

KONTROL AF VÆ
SKE
STANDE
6

EFTERSYN


Batteri

Før vinteren bør du lade et CITROËN-
værksted eller et kvalificeret værksted
kontrollere batteriet.

Bremseklodser

Nedslidningen af bremseklodser afhænger
meget af kørestilen, eller om man kører
meget bykørsel og korte ture. Det kan være
nødvendigt at få kontrolleret bremserne
mellem bilens serviceeftersyn.
Hvis der ikke er en lækage i systemet, er
en lavere bremsevæskestand tegn på, at
bremseklodserne er slidte.


Slitage af bremseklodser/bremsetromler

Kontakt et CITROËN-værksted eller et
kvalificeret værksted for at få information
om eftersyn af bremsesklodsernes og
bremsetromlernes slitage.

Parkeringsbremse

Hvis parkeringsbremsen bliver "løs" eller
mindre effektiv, skal den indstilles mellem to
serviceeftersyn.
Få systemet efterset på et CITROËN-
værksted eller et kvalificeret værksted.
Oliefilter

Udskift med regelmæssige mellemrum
filterindsatsen i henhold til serviceplanens
anvisninger.
Kulfilter og kabinefilter

Kulfilteret filtrerer permanent og effektivt
støvpartikler.
Hvis kabinefilteret er tilsmudset, kan det
forringe airconditionanlæggets ydelse og
medføre ubehagelige lugte.
Vi anbefaler at benytte et kombineret
kabinefilter. Ved hjælp af det andet
specifikke aktive filter renses luften, som
bilens fører og passagerer indånder, og
kabinen forbliver ren (færre symptomer på
allergi, dårlig lugt og aflejring af fedtstoffer).
Intervallerne for udskiftning af disse filtre er
anført i servicehæftet.
Afhængigt af miljøet (støvede omgivelser)
og bilens anvendelse (bykørsel) skal de om
nødvendigt udskiftes dobbelt så ofte,

Partikelfilter (Diesel)

Dette filter bidrager aktivt til
beskyttelsen af luften ved
at opfange ikke brændte
forurenende partikler. Det
registreres automatisk og fuldt ud af det
medbragte system til kontrol af motoren.
Denne kontrollampe lyser i tilfælde af risiko
for tilstopning af filteret.
Denne alarm skyldes en begyndende
mætning af partikelfilteret (kørsel i meget
lang tid i byområde: Lav hastighed,
trafikpropper osv.).
Hvis alarmen ikke forsvinder, kontaktes et
aut. CITROËN-værksted eller et kvalificeret
værksted.
Efter at bilen har kørt i lang tid ved
meget lav hastighed eller i tomgang, kan
man undtagelsesvist under acceleration
konstatere, at der er vanddamp i
udstødningen, når der accelereres igen.
Denne vanddamp har ingen indvirkning på
bilen eller dens omgivelser.
For at regenerere filteret anbefaler vi, når
trafikken tillader det, at der hurtigst muligt
køres med en hastighed, der er højere
end 60 km/t i mindst 5 minutter (indtil
advarselsbeskeden forsvinder).
Se punkt 6 i afsnittet "Motorrummet".

137


Udskiftning af en sikring
HURTIG HJÆLP
7
SIKRINGER I INSTRUMENTBORDETS HØJRE
SIDE


- Vip boksen, og træk kraftigt i den, for at
få adgang til sikringerne.

Sikring nr.


Styrke

Funktion


1


15
Vinduesvisker bag


2


-
Ledig


3


5
Styreboks til airbag


4


10
Ratvinkelsensor, diagnosestik, ESP-føler, manuel
ventilation, koblingskontakt, indstilling af forlygtehøjde,
partikelfilterpumpe


5


30
Elektrisk styrede sidespejle, el-rudemotor i passagerside


6


30
Strømforsyning til rudehejs foran


7


5
Kabinelys og lys i handskerum


8


20
Multifunktionsdisplay, lydalarm ratlås, radio, CD-changer,
radiotelefon, BSR-boks (eftermonteret udstyr)


9


10
Tilbehørsstik på række 2


10


30
Vognhøjdejustering bag, ratmodul, instrumentgruppe


11


15
Diagnosestik, tændingslås


12


15
Håndfrit sæt, airbag styreboks, styreboks for parkeringsradar


13


5
BSM-boks, BSR-boks


14


15
Regnsensor, ventilation bag, automatisk aircondition,
instrumentgruppe


15


30
Låsning/oplåsning/superlåsning af bilen


16


-
Ledig


17


40
Afrimning bagrude, el-opvarmede sidespejle
