horn CITROEN JUMPER MULTISPACE 2013 InstruksjonsbØker (in Norwegian)

2
Innholdsfortegnelse
Fjernbetjening 21Nøkkel 22Alarm 23Dører 24Instrumentpanel 28Regulering av klokkeslett 29Kontrollamper 30Drivstoffmåler 36Kjølevæske 36Deteksjon av for lavtdekktrykk 37Indikator for vedlikehold 38Styrkeregulering av instrument-bordbelysning 39Girkasser 40Indikator for girskifte 40Automatisk girkasse 41Regulering av ratt 44Start og stopp 44
Betjeningavlys 45vindusvisker 48Hastighetsregulator 50Hastighetsbegrenser med fast hastighet 52Hastighetsbegrenser 53Varmesystem/Manuelt styrt klimaanlegg 56automatisk 58Avising og avdugging 62Ventilasjon bak 64Ekstra varmeanlegg 65Seter 68Dobbelt forsete med 2 plasser7r0Bakseter 72Konfigurasjon av seter 79Innredning i kupeen 80Taklamper 83Soner for køfribrikke/
parkeringssone 84Innredning av sitteplasser 84Bakstilling 87Speil 90El-vindusheiser 92
Presentasjon4Utvendig 6Sitte riktig 11God sikt 13Kjøring 14Innredning kupe 15Innredning bak 15Barn i bilen 16Ventilasjon 17Økonomisk ogmiljøvennlig kjøring 18
Parkeringbrems 93Varselblink 93Ryggevarsler 94Horn 95ABS (antiblokkering av hjul) 95EVA 95ASR og ESP 96"Grip control" 97Sikkerhetsseler 99Kollisjonsputer 102Sidekollisjonsputer 104Kollisjonsputer foran 105Nøytralisering avkollisjonspute passasjer 105Barneseter 106ISOFIX-seter 108Anbefalte seter 111
2. KLAR TIL Å KJØRE
21-44
4. SIKKERHET
93-113
1. OVERSIKT OVER
BILEN 4-203. ERGONOMI og KOMFORT 45-92

9


Innvendig
OVERSIKT OVER BILE
N
1



FØRERPLASSEN


1.
Betjening av lys og blinklys.

2.
Instrumentpanel med display.

3.
Betjening av vindusvisker /
vindusspyler / kjørecomputer.

4.
Girspak.

5.
Tenning.

6.
Betjening av bilradio.

7.
Kollisjonspute førerplass / horn.

8.
Høyde- og dybderegulering av rattet.

9.
Regulering av frontlykthøyden.

10.
Betjening av hastighetsregulator,
hastighetsbegrenser.

11 .
Kontakt tilbehør 12 volt av typen
sigarettenner (maks. 120 W).

12.
Askebeger.

13.
Hanskerom, ekstra kontakt, betjening
for nøytralisering av kollisjonspute
på passasjerplassen.

14.
"Grip control".

ABS
ABS 95


Sikkerhet under kjøring


SIKKERHE
T
4

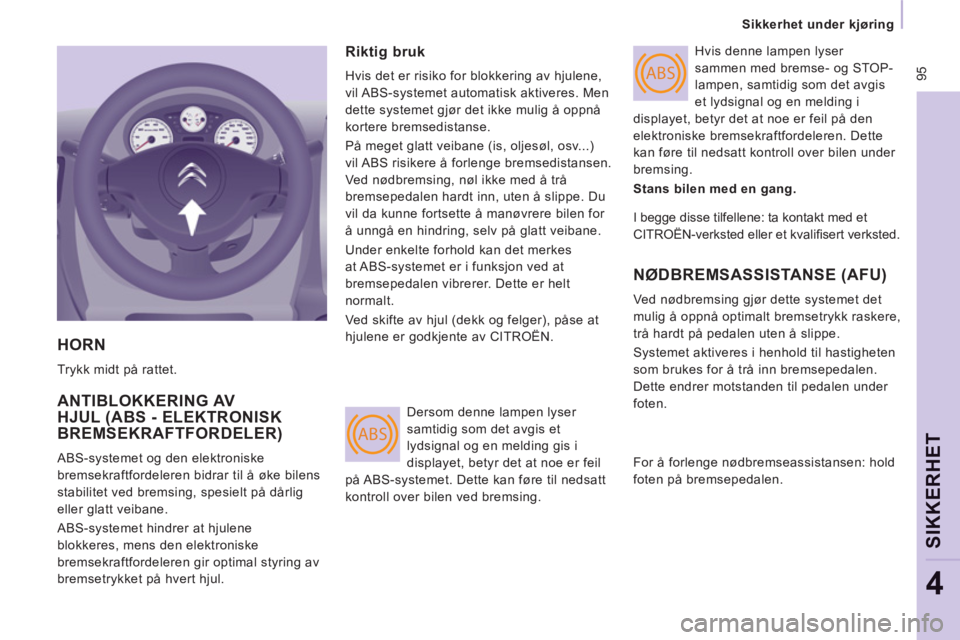

HORN

Trykk midt på rattet.

ANTIBLOKKERING AV
HJUL (ABS - ELEKTRONISK
BREMSEKRAFTFORDELER)
ABS-systemet og den elektroniske
bremsekraftfordeleren bidrar til å øke bilens
stabilitet ved bremsing, spesielt på dårlig
eller glatt veibane.
ABS-systemet hindrer at hjulene
blokkeres, mens den elektroniske
bremsekraftfordeleren gir optimal styring av
bremsetrykket på hvert hjul.
Riktig bruk
Hvis det er risiko for blokkering av hjulene,
vil ABS-systemet automatisk aktiveres. Men
dette systemet gjør det ikke mulig å oppnå
kortere bremsedistanse.
På meget glatt veibane (is, oljesøl, osv...)
vil ABS risikere å forlenge bremsedistansen.
Ved nødbremsing, nøl ikke med å trå
bremsepedalen hardt inn, uten å slippe. Du
vil da kunne fortsette å manøvrere bilen for
å unngå en hindring, selv på glatt veibane.
Under enkelte forhold kan det merkes
at ABS-systemet er i funksjon ved at
bremsepedalen vibrerer. Dette er helt
normalt.
Ved skifte av hjul (dekk og felger), påse at
hjulene er godkjente av CITROËN. Hvis denne lampen lyser
sammen med bremse- og STOP-
lampen, samtidig som det avgis
et lydsignal og en melding i
displayet, betyr det at noe er feil på den
elektroniske bremsekraftfordeleren. Dette
kan føre til nedsatt kontroll over bilen under
bremsing.

Stans bilen med en gang.

NØDBREMSASSISTANSE (AFU)

Ved nødbremsing gjør dette systemet det
mulig å oppnå optimalt bremsetrykk raskere,
trå hardt på pedalen uten å slippe.
Systemet aktiveres i henhold til hastigheten
som brukes for å trå inn bremsepedalen.
Dette endrer motstanden til pedalen under
foten.
Dersom denne lampen lyser
samtidig som det avgis et
lydsignal og en melding gis i
displayet, betyr det at noe er feil
på ABS-systemet. Dette kan føre til nedsatt
kontroll over bilen ved bremsing. I begge disse tilfellene: ta kontakt med et
CITROËN-verksted eller et kvalifi sert verksted.
For å forlenge nødbremseassistansen: hold
foten på bremsepedalen.

145


Skifte en sikring
SM
ÅREPARA
SJONER
7

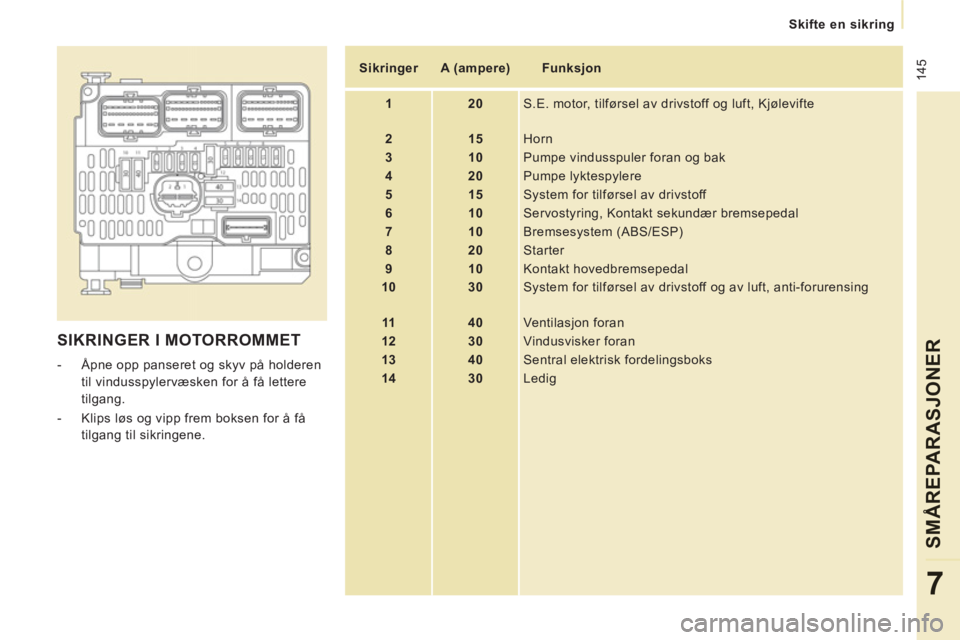

SIKRINGER I MOTORROMMET



- Åpne opp panseret og skyv på holderen
til vindusspylervæsken for å få lettere
tilgang.

- Klips løs og vipp frem boksen for å få
tilgang til sikringene.

Sikringer


A (ampere)

Funksjon


1


20
S.E. motor, tilførsel av drivstoff og luft, Kjølevifte


2


15
Horn


3


10
Pumpe vindusspuler foran og bak


4


20
Pumpe lyktespylere


5


15
System for tilførsel av drivstoff


6


10
Servostyring, Kontakt sekundær bremsepedal


7


10
Bremsesystem (ABS/ESP)


8


20
Starter


9


10
Kontakt hovedbremsepedal


10


30
System for tilførsel av drivstoff og av luft, anti-forurensing


11



40
Ventilasjon foran


12


30
Vindusvisker foran


13


40
Sentral elektrisk fordelingsboks


14


30
Ledig

158


Førerplass



Regulering av frontlykthøyde 47
Start, tenning 44
Betjening av vindusvisker 48-49
Automatiske vindusviskere 48
Vindus-/lyktespylere 48
Kjørecomputer Avsnitt 9

Hastighetsregulator 50-52
Fast hastighetsbegrenser 52
Hastighetsbegrenser 53-55

Betjeninger ved rattet:


- NaviDrive Avsnitt 9

- MyWay Avsnitt 9

- Bilradio Avsnitt 9

Betjening av lys 45-46
Automatisk tenning av lykter 47
Tåkelys 46
Kjørelys 46


Åpne panseret 117
Parkeringsbrems 93

Vindushevere,
elektrisk regulerbare speil 90-92
Instrumentpaneler, display,
indikatorer 28-29
Kontrollamper, varsellamper 30-35
Indikatorer 36-39
Regulering av klokkeslett i
instrumentpanel 29
Styrkeregulering av
instrumentbordbelysning 39
Indikator for girskifte 40

Ekstra matte 84


Regulering av ratt 44
Horn 95
