CITROEN JUMPER MULTISPACE 2013 InstruktionsbÖcker (in Swedish)

139


Byta en lampa
ÅTGÄRDE
R
7


SIDOBLINKERS


Typ A
, WY5W - 5W (gul)


- För blinkersen bakåt och lossa den.

- Håll kvar kontaktdonet och vrid
lamphållaren ett kvarts varv till vänster.

- Vrid lampan ett kvarts varv till vänster,
dra ut den och byt den.

- Vid återmontering, för i blinkersen bakåt
och sedan tillbaka framåt.
Fram / bak


Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska
data och samma färg. TAKLAMPOR

Typ A
, 12V5W - 5W


- Ta loss det genomskinliga locket genom
att föra in en skruvmejsel i öppningarna
på båda sidorna om taklampan.

- Dra ut lampan och byt ut den.

- Tryck fast det genomskinliga locket i
dess utrymme och kontrollera att det
sitter stadigt fast.


Högtryckstvätt

Vid användning av högtryckstvätt på
envisa fläckar, använd inte strålen för
intensivt på strålkastarna, ljusen eller deras
omkrets för att inte skada skyddslacken och
tätningspackningen.

140


Byta en lampa


BAKLJUS

Ytterligare information om lamporna hittar du
i "Typer av lampor".

- Identifiera den defekta lampan och
öppna sedan bakdörrarna 180°.
Rubrik 2, avsnitt "Öppningar".

- Koppla ur den elektriska anslutningen.


Ta bort de två fästmuttrarna.

- Håll i lampan och koppla ur den
elektriska anslutnigen.
- För isär de 8 flikarna och dra ut
lamphållaren.

- Ta ut den defekta lampan genom att
trycka lätt på den och vrida loss den
moturs.
- Byt ut lampan.

1.
Broms-/positionsljus

Typ B
, P21/5W - 21/5W

2.
Körriktningsvisare (blinkers)

Typ B
, PY21W - 21W (gula)

3.
Backljus

Typ B
, P21W - 21W

4.
Dimljus

Typ B
, P21W - 21W Kom ihåg placera rätt vid återmonteringen:


- de 8 flikarna,

- de två vita stiften i de två gummihålen,
så att lampan sitter tätt,

- strömkabeln, så att den inte kilas fast.

Byta en lampa
ÅTGÄRDER
7
TREDJE BROMSLJUS


Typ A
, W5W - 5W
Typ B
, P21W - 21W

NUMMERPLÅTSBELYSNING


Typ A
, W5W - 5W

Med lucka


- För åt sidan det genomskinliga
plastlocket med en skruvmejsel på
punkten som anges av pilen.

- Byt ut lampan.

- Sätt tillbaka det genomskinliga
plastlocket och tryck fast det.


Med svängdörrar


- Ta loss den inre panelen.

- Koppla ur anslutningen genom att föra
fliken isär.

- Ta bort plastlocket.

- Vrid loss lamphållaren ett kvarts varv
moturs.

- Byt ut lampan.


Lampa på utsidan (svängdörrar)


- Skruva loss de två skruvarna med en
skruvmejsel Torx
TM med bit 20.

- Ta bort lampan.

- Byt ut glödlampan.
Lampa på insidan (lucka)


- Skruva loss de två skruvarna med en
skruvmejsel Torx
TM med bit 20.

- Ta av plastlocket.

- Ta bort lamphållaren genom att föra de
två flikarna åt sidan.

- Ta ut den defekta glödlampan genom att
trycka lätt på den och vrida motsols.

- Byt ut glödlampan.

142


Byta en säkring

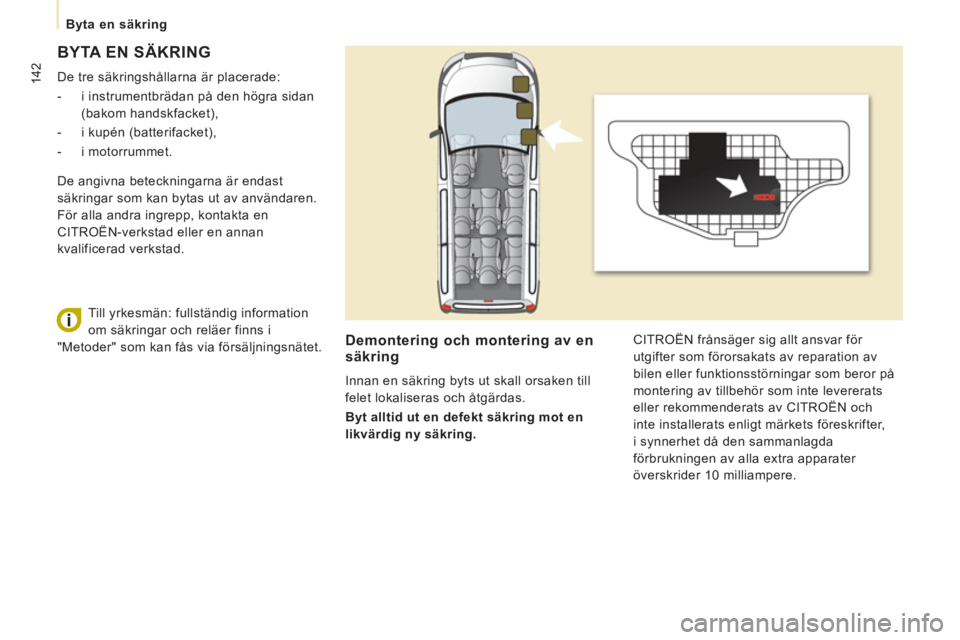

BYTA EN SÄKRING

De tre säkringshållarna är placerade:


- i instrumentbrädan på den högra sidan
(bakom handskfacket),

- i kupén (batterifacket),

- i motorrummet.
Demontering och montering av en säkring

Innan en säkring byts ut skall orsaken till
felet lokaliseras och åtgärdas.

Byt alltid ut en defekt säkring mot en
likvärdig ny säkring. CITROËN frånsäger sig allt ansvar för
utgifter som förorsakats av reparation av
bilen eller funktionsstörningar som beror på
montering av tillbehör som inte levererats
eller rekommenderats av CITROËN och
inte installerats enligt märkets föreskrifter,
i synnerhet då den sammanlagda
förbrukningen av alla extra apparater
överskrider 10 milliampere. De angivna beteckningarna är endast
säkringar som kan bytas ut av användaren.
För alla andra ingrepp, kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
Till yrkesmän: fullständig information
om säkringar och reläer finns i
"Metoder" som kan fås via försäljningsnätet.

143


Byta en säkring
ÅTGÄRDER
7
SÄKRINGAR PÅINSTRUMENTBRÄDAN PÅ DEN
HÖGRA SIDAN


- Fäll ned handskfacket och dra för att
komma åt säkringarna.

Säkringar


A (styrka)

Säkrad strömkrets


1


15
Bakrutetorkare


2


-
Används ej


3


5
Styrbox för krockkuddar


4


10
Rattvinkelgivare, diagnosuttag, ESP-sensor, manuell
ventilation, kopplingskontakt, strålkastarhöjd, pump för
partikelfilter


5


30
Elstyrda backspeglar, motor till passagerarens
fönsterhiss


6


30
Strömmatning till fönsterhissarna fram


7


5
Taklampor och belysning i handskfacket


8


20
Flerfunktionsdisplay, larmsiren rattlås, bilradio,
CD-växlare, radiotelefon, styrbox släpvagn
(eftermontering)


9


10
Tillbehörsuttag på 2:a raden


10


30
Justering av höjdläge bak, omkopplare under ratten,
instrumenttavla

11


15
Diagnosuttag, rattlåskontakt


12


15
Handsfreeutrustning, styrbox krockkudde, styrbox för
parkeringshjälp


13


5
Styrbox motor, styrbox släpvagn


14


15
Regnsensor, ventilation bak, automatisk luftkonditionering,
instrumenttavla


15


30
Låsning/upplåsning/speciallås för öppningsbara delar


16


-
Används ej


17


40
Bakruta med avfrostning, backspeglar med avfrostning

144


Byta en säkring

SÄKRINGAR I KUPEN



- Ta loss locket till batterifacket.

-
Ta bort den röda kabelskon på batteriet (+).


Stäng locket noga efter avslutat ingrepp.

Säkringar


A (styrka)

Säkrad strömkrets


1


30
Eluppvärmda säten


2


20
12 V uttag på 3:e raden


3


40/50
Styrbox släpvagn (eftermontering)


4


-
Används ej


36


15
Lås i svängdörrar


37


10
Lås i svängdörrar


38


20
Bakrutetorkare svängdörrar


39


10
Ventilation bak


40


5
Infällbara backspeglar

145


Byta en säkring
ÅTGÄRDE
R
7
SÄKRINGAR I MOTORRUMMET



- Öppna motorhuven och flytta på
spolarvätskehållaren för att lättare
komma åt.

- Ta loss och fäll ned enheten för att
komma åt säkringarna.

Säkringar


A (styrka)

Säkrad strömkrets


1


20
Styrbox för motorn, anordningar för bränslematning och
lufttillförsel, kylfläktar


2


15
Signalhorn


3


10
Pump för vindrute- och bakrutespolare


4


20
Pump för strålkastarspolare


5


15
Anordning för bränslematning


6


10
Servostyrning, andra kontakt bromspedal


7


10
Bromssystem (ABS/ESP)


8


20
Reglage för startmotor


9


10
Huvudkontakt bromspedal


10


30
Anordningar för bränslematning och lufttillförsel,
avgasreningssystem


11


40
Ventilation fram


12


30
Vindrutetorkare


13


40
Intelligent styrbox


14


30
Används ej

146


Byta ett torkarblad



Placera vindrutetorkaren i
specialläge


- Inom en minut efter frånslagning
av tändningen, för torkarspaken
nedåt, så att bladen placeras längs
vindrutestolparna (specialläget).
Byte av ett blad fram


- Lyft upp armen.

- Ta loss bladet och ta bort det.

- Montera det nya bladet.

- Fäll ned armen.
Byte av ett blad bak


- Lyft upp armen, ta loss bladet.

- Montera det nya bladet och fäll ned
armen.


BYTE AV TORKARBLAD

Slå på tändningen och manövrera spaken så
att vindrutetorkarens blad förs till viloläge.

147
Bogsera bilen
ÅTGÄRDER
7

Utan upplyftning (4 hjul på marken)

I detta fall skall en bogseringsstång
användas.


Framifrån



- lossa täckplåten genom att trycka på
dess nedre del,

- skruva in den borttagbara bogseröglan
till ändläget.


BOGSERA BILEN
Med upplyfta hjul (bara 2 hjul påmarken)

Bilen skall helst lyftas med professionella
lyftredskap.
Bakifrån



- lossa täckplåten med ett mynt eller den
flata delen av bogseröglan,

- skruva in den borttagbara bogseröglan
till ändläget.



Bilar med manuell växellåda(dieselmotor)

I bilar med manuell växellåda måste
växelspaken stå i neutralläge. Underlåtenhet
att följa denna regel kan leda till att vissa
komponenter i bromssystemet skadas och
att bromsservo saknas då motorn startas på
nytt.

148


Bogsera bilen
Allmänna föreskrifter

Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är högre
än det bogserade fordonets.
Föraren ska sitta bakom ratten i det
bogserade fordonet.
Vid bogsering är det förbjudet att köra på
motorväg eller motortrafikled.
Vid bogsering med bilen stående på fyra
hjul måste alltid en godkänd dragstång
användas. Linor och remmar är förbjudna.
Vid bogsering med avstängd motor har bilen
inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:


- om bilen har fått motorstopp på
motorväg eller motortrafikled,

- om det är omöjligt att ställa växellådan
i neutralläge, lossa rattlåset eller lossa
parkeringsbromsen,

- bogsering med bara två hjul på marken,

- om du inte har en godkänd
dragstång etc.
