CITROEN JUMPER MULTISPACE 2013 Návod na použití (in Czech)

11 9

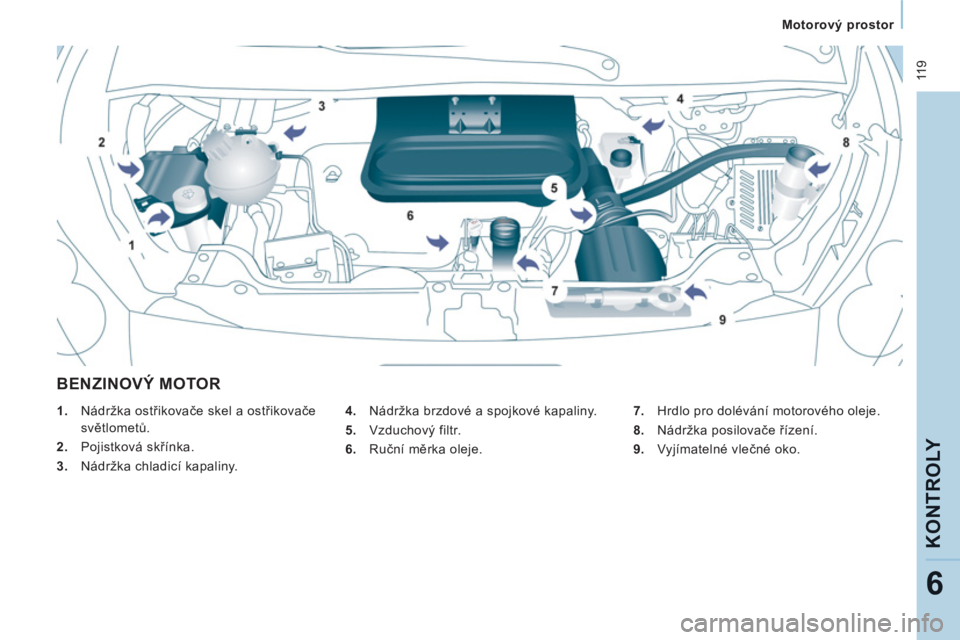

Motorový prostor

KONTROLY
6
BENZINOVÝ MOTOR


4.
Nádržka brzdové a spojkové kapaliny.

5.
Vzduchový filtr.

6.
Ruční měrka oleje.

1.
Nádržka ostřikovače skel a ostřikovače
světlometů.

2.
Pojistková skřínka.

3.
Nádržka chladicí kapaliny.
7.
Hrdlo pro dolévání motorového oleje.

8.
Nádržka posilovače řízení.

9.
Vyjímatelné vlečné oko.

120


Hladina náplní

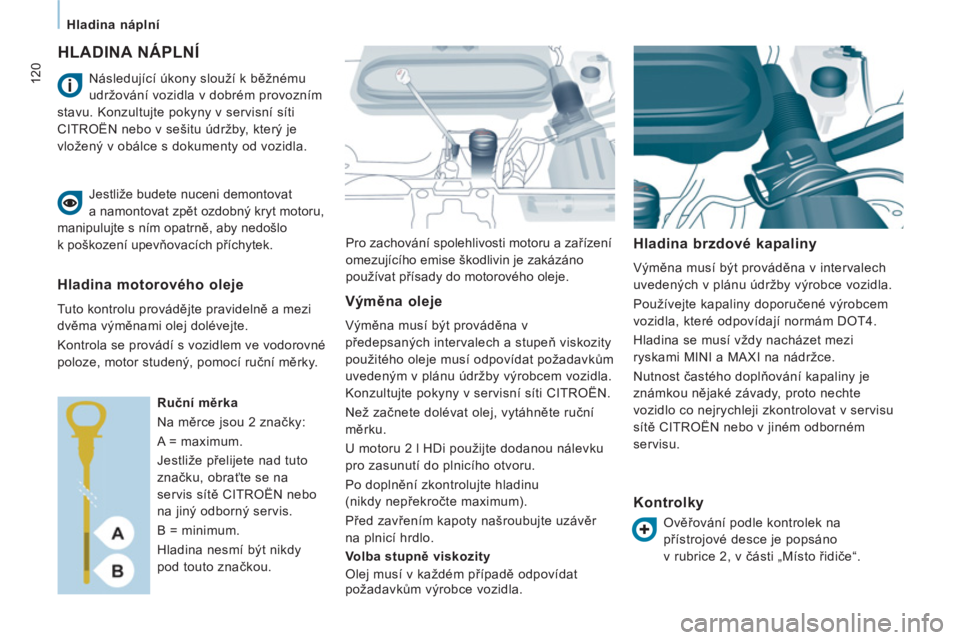

HLADINA NÁPLNÍ

Pro zachování spolehlivosti motoru a zařízení
omezujícího emise škodlivin je zakázáno
používat přísady do motorového oleje.


Hladina brzdové kapaliny

Výměna musí být prováděna v intervalech
uvedených v plánu údržby výrobce vozidla.
Používejte kapaliny doporučené výrobcem
vozidla, které odpovídají normám DOT4.
Hladina se musí vždy nacházet mezi
ryskami MINI a MAXI na nádržce.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejrychleji zkontrolovat v servisu
sítě CITROËN nebo v jiném odborném
servisu. Následující úkony slouží k běžnému
udržování vozidla v dobrém provozním
stavu. Konzultujte pokyny v servisní síti
CITROËN nebo v sešitu údržby, který je
vložený v obálce s dokumenty od vozidla.
Jestliže budete nuceni demontovat
a namontovat zpět ozdobný kryt motoru,
manipulujte s ním opatrně, aby nedošlo
k poškození upevňovacích příchytek.


Hladina motorového oleje

Tuto kontrolu provádějte pravidelně a mezi
dvěma výměnami olej dolévejte.
Kontrola se provádí s vozidlem ve vodorovné
poloze, motor studený, pomocí ruční měrky.

Ruční měrka
Na měrce jsou 2 značky:
A = maximum.
Jestliže přelijete nad tuto
značku, obraťte se na
servis sítě CITROËN nebo
na jiný odborný servis.
B = minimum.
Hladina nesmí být nikdy
pod touto značkou. Výměna oleje

Výměna musí být prováděna v
předepsaných intervalech a stupeň viskozity
použitého oleje musí odpovídat požadavkům
uvedeným v plánu údržby výrobcem vozidla.
Konzultujte pokyny v servisní síti CITROËN.
Než začnete dolévat olej, vytáhněte ruční
měrku.
U motoru 2 l HDi použijte dodanou nálevku
pro zasunutí do plnicího otvoru.
Po doplnění zkontrolujte hladinu
(nikdy nepřekročte maximum).
Před zavřením kapoty našroubujte uzávěr
na plnicí hrdlo.

Volba stupně viskozity
Olej musí v každém případě odpovídat
požadavkům výrobce vozidla.



Kontrolky


Ověřování podle kontrolek na
přístrojové desce je popsáno
v rubrice 2, v části „Místo řidiče“.

121
Hladina náplní

KONTROLY
6

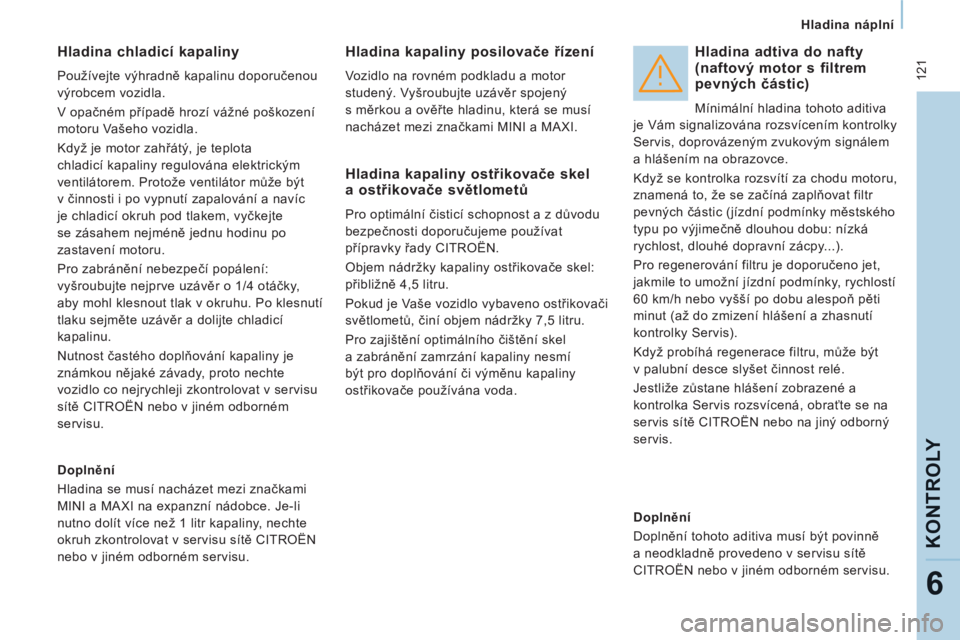

Hladina chladicí kapaliny

Používejte výhradně kapalinu doporučenou
výrobcem vozidla.
V opačném případě hrozí vážné poškození
motoru Vašeho vozidla.
Když je motor zahřátý, je teplota
chladicí kapaliny regulována elektrickým
ventilátorem. Protože ventilátor může být
v činnosti i po vypnutí zapalování a navíc
je chladicí okruh pod tlakem, vyčkejte
se zásahem nejméně jednu hodinu po
zastavení motoru.
Pro zabránění nebezpečí popálení:
vyšroubujte nejprve uzávěr o 1/4 otáčky,
aby mohl klesnout tlak v okruhu. Po klesnutí
tlaku sejměte uzávěr a dolijte chladicí
kapalinu.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejrychleji zkontrolovat v servisu
sítě CITROËN nebo v jiném odborném
servisu.
Hladina kapaliny posilovače řízení

Vozidlo na rovném podkladu a motor
studený. Vyšroubujte uzávěr spojený
s měrkou a ověřte hladinu, která se musí
nacházet mezi značkami MINI a MAXI.


Hladina adtiva do nafty (naftový motor s filtrempevných částic)

Mínimální hladina tohoto aditiva
je Vám signalizována rozsvícením kontrolky
Servis, doprovázeným zvukovým signálem
a hlášením na obrazovce.
Když se kontrolka rozsvítí za chodu motoru,
znamená to, že se začíná zaplňovat filtr
pevných částic (jízdní podmínky městského
typu po výjimečně dlouhou dobu: nízká
rychlost, dlouhé dopravní zácpy...).
Pro regenerování filtru je doporučeno jet,
jakmile to umožní jízdní podmínky, rychlostí
60 km/h nebo vyšší po dobu alespoň pěti
minut (až do zmizení hlášení a zhasnutí
kontrolky Servis).
Když probíhá regenerace filtru, může být
v palubní desce slyšet činnost relé.
Jestliže zůstane hlášení zobrazené a
kontrolka Servis rozsvícená, obraťte se na
servis sítě CITROËN nebo na jiný odborný
servis.

Doplnění
Hladina se musí nacházet mezi značkami
MINI a MAXI na expanzní nádobce. Je-li
nutno dolít více než 1 litr kapaliny, nechte
okruh zkontrolovat v servisu sítě CITROËN
nebo v jiném odborném servisu.

Hladina kapaliny ostřikovače skel a ostřikovače světlometů

Pro optimální čisticí schopnost a z důvodu
bezpečnosti doporučujeme používat
přípravky řady CITROËN.
Objem nádržky kapaliny ostřikovače skel:
přibližně 4,5 litru.
Pokud je Vaše vozidlo vybaveno ostřikovači
světlometů, činí objem nádržky 7,5 litru.
Pro zajištění optimálního čištění skel
a zabránění zamrzání kapaliny nesmí
být pro doplňování či výměnu kapaliny
ostřikovače používána voda.

Doplnění
Doplnění tohoto aditiva musí být povinně
a neodkladně provedeno v servisu sítě
CITROËN nebo v jiném odborném servisu.

Kontroly
KONTROLY


Autobaterie

Před zimním obdobím nechte autobaterii
ověřit v servisu sítě CITROËN nebo v jiném
odborném servisu.


Brzdové destičky

Opotřebení brzd závisí na stylu jízdy,
zejména pak u vozidel používaných ve
městě a na krátké trasy. Může být nutné
nechat zkontrolovat stav brzd i v období mezi
kontrolami vozidla v rámci programů údržby.
Vyjma případu úniku z okruhu znamená
pokles hladiny brzdové kapaliny opotřebení
brzdových destiček.


Stav opotřebení brzdových kotoučů/brzdových bubnů

Bližší informace o kontrole stavu opotřebení
brzdových kotoučů / brzdových bubnů Vám
rádi poskytnou pracovníci servisní sítě
CITROËN nebo jiného odborného servisu.


Parkovací (ruční) brzda

Příliš dlouhý zdvih ruční brzdy nebo zjištění
ztráty účinnosti tohoto systému vyžaduje
provedení jeho seřízení i v období mezi
dvěma kontrolami.
Nechte systém zkontrolovat v servisu sítě
CITROËN nebo v jiném odborném servisu.
Olejový filtr

Vložku měňte pravidelně podle plánu údržby.
Uhlíkový filtr a filtr vzduchu v kabině

Uhlíkový filtr zajišťuje nepřetržité a účinné
zachycování prachu.
Zanesený filtr kabiny může snížit výkonnost
klimatizace a způsobit vznik nežádoucích
pachů.
Doporučujeme Vám dát přednost
kombinovanému filtru. Díku jeho
specifickému druhému filtru zlepšuje kvalitu
vzduchu v interiéru a přispívá k čistotě
v kabině (omezení alergických příznaků,
nepříjemných zápachů a usazování
mastnoty).
Nahlédněte do Sešitu údržby a seznamte
se se stanovenými intervaly výměny těchto
filtračních vložek.
V závislosti na životním prostředí
(prašnost...) a způsobu používání vozidla
(jízda po městě...) je v případě potřeby
měňte dvakrát častěji.

Tento filtr aktivně přispívá ke
snižování obsahu škodlivin ve
výfukových plynech a ochraně
kvality ovzduší tím, že zachycuje
nespálené pevné částice. Funkce je zcela
automaticky ovládána řídicím systémem
motoru.
Tato kontrolka se rozsvítí v případě
nebezpečí zanesení filtru pevných částic.
Tato výstraha se objeví při počátku stavu
zanesení filtru pevných částic (výjimečně
dlouho trvající jízdní podmínky „městského“
typu: nízká rychlost, dopravní zácpy…).
Jestliže tato výstraha přetrvává, obraťte
se na servis sítě CITROËN nebo na jiný
odborný servis.
Při akceleraci po delší jízdě vozidla velmi
nízkou rychlostí nebo chodu motoru na
volnoběh můžete výjimečně zaznamenat
emise vodních par z výfuku. Tyto vodní páry
nemají žádný vliv na chování vozidla ani na
životní prostředí.
Pro regenerování filtru je doporučeno jet,
jakmile to podmínky silničního provozu
umožní, rychlostí alespoň 60 km/h po dobu
více než 5 minut (až do zhasnutí kontrolky
anebo do zmizení hlášení).
Viz rubrika 6, část „Motorový prostor“.

123


Kontroly


KONTROLY
6
Mechanická převodovka

Nechte kontrolovat hladinu podle plánu
údržby stanoveného výrobcem.
Pro ověření hladiny hlavních náplní
a kontroly některých prvků, v souladu
s plánem údržby stanoveným výrobcem,
se řiďte stranami vyhrazenými pro typ
motoru Vašeho vozidla v sešitu údržby.
Používejte pouze přípravky
doporučené společností CITROËN
nebo přípravky s rovnocennými kvalitami
a charakteristikami.
Pro optimalizování činnosti tak důležitých
orgánů, jako je brzdový okruh, společnost
CITROËN vybrala a nabízí Vám specifické
přípravky.
Aby nedošlo k poškození elektrických
zařízení ve vozidle, je výslovně zakázáno
provádět mytí motorového prostoru
vysokotlakým proudem vody.

1,6 l HDi

2 l HDi

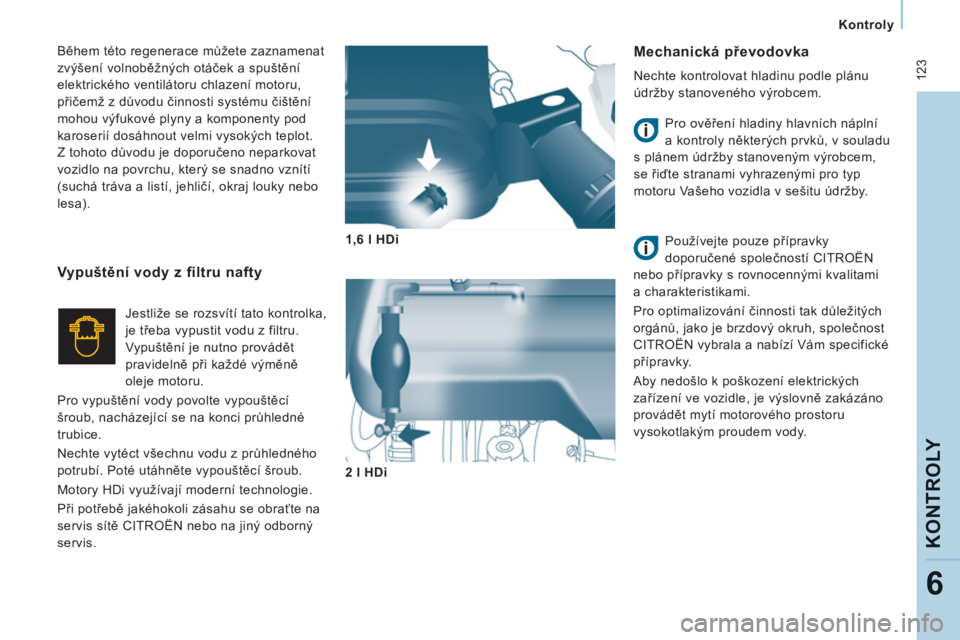

Vypuštění vody z filtru nafty


Jestliže se rozsvítí tato kontrolka,
je třeba vypustit vodu z filtru.
Vypuštění je nutno provádět
pravidelně při každé výměně
oleje motoru.
Pro vypuštění vody povolte vypouštěcí
šroub, nacházející se na konci průhledné
trubice.
Nechte vytéct všechnu vodu z průhledného
potrubí. Poté utáhněte vypouštěcí šroub.
Motory HDi využívají moderní technologie.
Při potřebě jakéhokoli zásahu se obraťte na
servis sítě CITROËN nebo na jiný odborný
servis. Během této regenerace můžete zaznamenat
zvýšení volnoběžných otáček a spuštění
elektrického ventilátoru chlazení motoru,
přičemž z důvodu činnosti systému čištění
mohou výfukové plyny a komponenty pod
karoserií dosáhnout velmi vysokých teplot.
Z tohoto důvodu je doporučeno neparkovat
vozidlo na povrchu, který se snadno vznítí
(suchá tráva a listí, jehličí, okraj louky nebo
lesa).

Inovace ve službách výkonu
Již více než 40 let vyvíjejí výzkumná oddělení
společnosti TOTAL pro společnost CITROËN
maziva odpovídající nejnovějším technickým
inovacím vozidel CITROËN, v prostředí
automobilových závodů i při běžném provozu.
Je to pro Vás zárukou dosahování nejlepších
výkonových parametrů Vašeho motoru.

Optimální ochrana motoru Vašeho
vozidla
Jestliže budete při údržbě svého
vozidla CITROËN používat maziva
značky TOTAL, přispějete jak k
prodloužení životnosti a zachování
výkonových parametrů Vašeho motoru,
tak k ochraně životního prostředí.


doporučuje

125


Palivo

KONTROLY
6

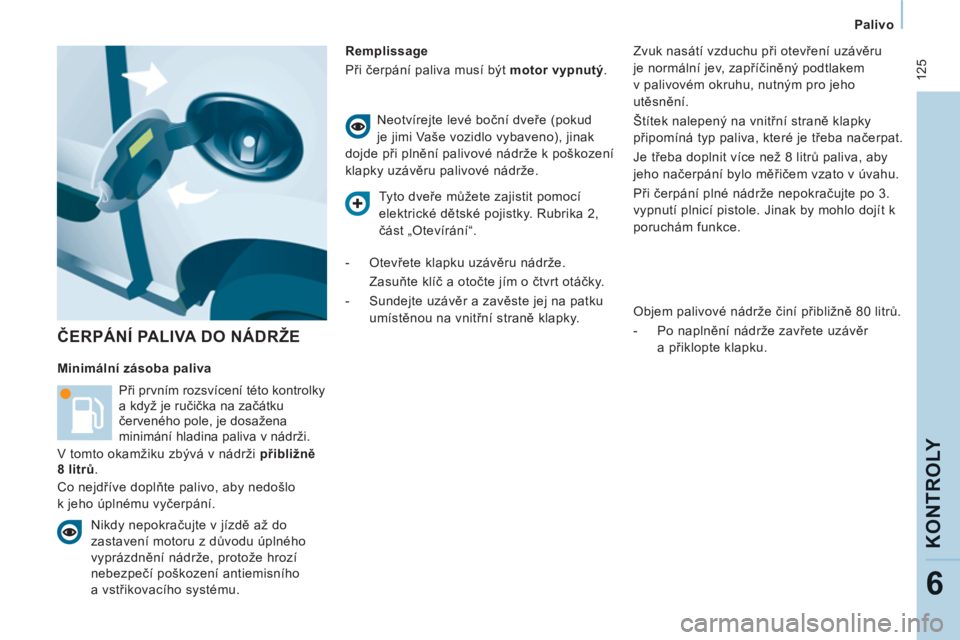

ČERPÁNÍ PALIVA DO NÁDRŽE


Remplissage
Při čerpání paliva musí být motor vypnutý
.
Při prvním rozsvícení této kontrolky
a když je ručička na začátku
červeného pole, je dosažena
minimání hladina paliva v nádrži.
V tomto okamžiku zbývá v nádrži přibližně
8 litrů
.
Co nejdříve doplňte palivo, aby nedošlo
k jeho úplnému vyčerpání. Neotvírejte levé boční dveře (pokud
je jimi Vaše vozidlo vybaveno), jinak
dojde při plnění palivové nádrže k poškození
klapky uzávěru palivové nádrže.

Nikdy nepokračujte v jízdě až do
zastavení motoru z důvodu úplného
vyprázdnění nádrže, protože hrozí
nebezpečí poškození antiemisního
a vstřikovacího systému.
Minimální zásoba paliva
Zvuk nasátí vzduchu při otevření uzávěru
je normální jev, zapříčiněný podtlakem
v palivovém okruhu, nutným pro jeho
utěsnění.

Štítek nalepený na vnitřní straně klapky
připomíná typ paliva, které je třeba načerpat.
Je třeba doplnit více než 8 litrů paliva, aby
jeho načerpání bylo měřičem vzato v úvahu.
Při čerpání plné nádrže nepokračujte po 3.
vypnutí plnicí pistole
. Jinak by mohlo dojít k
poruchám funkce.

Objem palivové nádrže činí přibližně 80 litrů.


- Po naplnění nádrže zavřete uzávěr
a přiklopte klapku.


Tyto dveře můžete zajistit pomocí
elektrické dětské pojistky. Rubrika 2,
část „Otevírání“.


- Otevřete klapku uzávěru nádrže.
Zasuňte klíč a otočte jím o čtvrt otáčky.

- Sundejte uzávěr a zavěste jej na patku
umístěnou na vnit
řní straně klapky.

DIESEL
126
Palivo
NEUTRALIZACE OKRUHU DODÁVKY PALIVA

V případě silného nárazu vypne
bezpečnostní zařízení automaticky přívod
paliva do motoru.
RUČNÍ PLNICÍ ČERPADLO
NAFTY


Jestliže úplně vyčerpáte palivovou nádrž,
bude nutné znovu naplnit a odvzdušnit
palivový okruh:


- dolijte do palivové nádrže nejméně pět
litrů nafty,

- pumpujte ručním plnicím čerpadlem,
umístěným v motorovém prostoru
pod ochranným krytem, dokud se v
průhledné hadičce neobjeví palivo,

- zapněte startér a držte klíček otočený až
do spuštění motoru. Blikání této kontrolky je
doprovázené hlášením na displeji.
Vně vozidla ověřte nepřítomnost zápachu
nebo úniku paliva a obnovte přívod:


- vypněte zapalování (poloha STOP),

- vytáhněte klíč ze spínací skříňky,

- zasuňte klíč do spínací skříňky,

- zapněte zapalování a nastartujte motor.
Kvalita paliva používaného pro
naftové motory Kvalita paliva používaného pro benzinové motory

Naftové motory jsou plně kompatibilní
s biopalivy splňujícími současné
a připravované evropské standardy (nafta
podle normy EN 590 ve směsi s biopalivem
podle normy EN 14214), které je možno
načerpat u čerpacích stanic (možné
přidání 0 až 7 % methylesteru mastných
kyselin).
U některých naftových motorů je možno
používat biopalivo B30, nicméně použití
tohoto paliva je podmíněno přísným
dodržováním specifických podmínek
údržby. Kontaktujte servis sítě CITROËN
nebokvalifikovanou autodílnu.
Použití jakéhokoli jiného (bio) paliva (čisté
nebo ředěné rostlinné a živočišné oleje,
topný olej...) je přísně zakázáno (nebezpečí
poškození motoru a palivového okruhu).

Benzinové motory jsou plně kompatibilní
s biopalivy – benzinem typu E10 nebo
E24 (obsahuje 10 % nebo 24 % ethanolu) –
splňujícími evropské normy EN 228
a EN 15376.
Paliva typu E85 (obsahující až 85 %
ethanolu) jsou vyhrazena pouze pro vozidla
určená pro fungování na tento typ paliva
(vozidla BioFlex). Kvalita ethanolu musí
splňovat normu EN 15293.
Pouze pro Brazílii jsou v prodeji specifické
verze vozidel, určené pro fungování na
palivo obsahující až 100 % ethanolu
(typu E100).

127


Palivo

KONTROLY
6

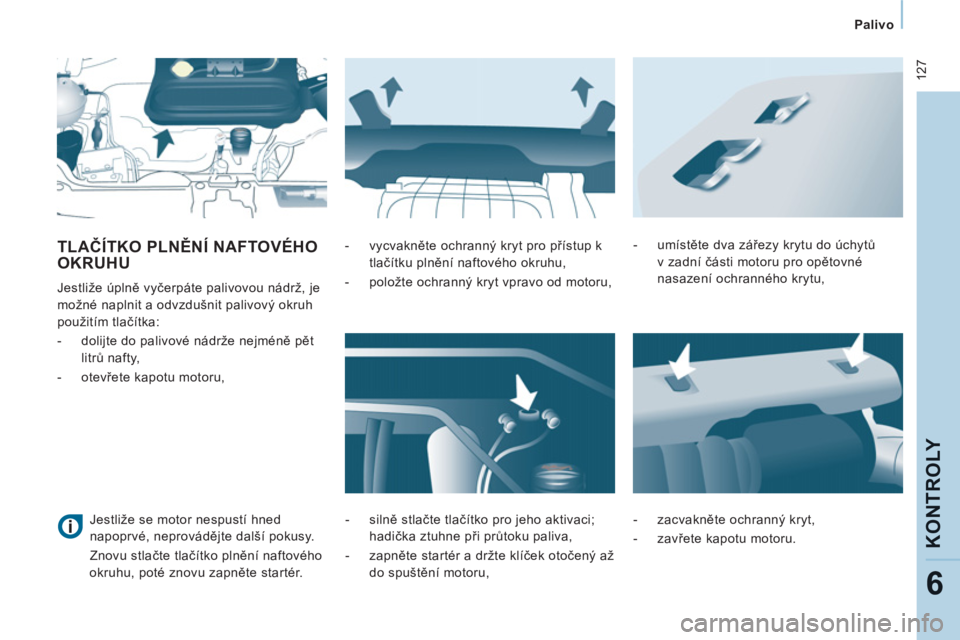

TLAČÍTKO PLNĚNÍ NAFTOVÉHO
OKRUHU
Jestliže úplně vyčerpáte palivovou nádrž, je
možné naplnit a odvzdušnit palivový okruh
použitím tlačítka:


- dolijte do palivové nádrže nejméně pět
litrů nafty,

- otevřete kapotu motoru,
- vycvakněte ochranný kryt pro přístup k
tlačítku plnění naftového okruhu,

- položte ochranný kryt vpravo od motoru,

- silně stlačte tlačítko pro jeho aktivaci;
hadička ztuhne při průtoku paliva,

- zapněte startér a držte klíček otočený až
do spuštění motoru,
- umístěte dva zářezy krytu do úchytů
v zadní části motoru pro opětovné
nasazení ochranného krytu,

- zacvakněte ochranný kryt,

- zavřete kapotu motoru. Jestliže se motor nespustí hned
napoprvé, neprovádějte další pokusy.
Znovu stlač
te tlačítko plnění naftového
okruhu, poté znovu zapněte startér.

128
Baterie
AUTOBATERIE

Je umístěná v prostoru pod podlahou, před
pravým předním sedadlem.
Před odpojením autobaterie je nutno nejprve
vypnout zapalování a počkat 2 minuty.
Neodpojujte svorky za chodu motoru.
Nenabíjejte autobaterie bez odpojení svorek.
Po opětném připojení autobaterie zapněte
zapalování a vyčkejte před zapnutím
startéru 1 minutu, aby se mohly aktivovat
elektronické systémy vozidla. Nicméně,
pokud se po této manipulaci vyskytnou malé
poruchy, obraťte se na servis sítě CITROËN
nebo na jiný odborný servis.
Doporučujeme odpojit autobaterii, je-li
vozidlo odstaveno na dobu delší než
jeden měsíc.
Dobití autobaterie nabíječkou:



- odpojte autobaterii,

- dodržujte návod k použití stanovený
výrobcem nabíječky,

- autobaterii připojte počínaje svorkou
záporného pólu (-),

- ověřte čistotu pólů a svorek.
Jsou-li pokryty síranem (bělavé nebo
nazelenalé usazeniny), demontujte je
a očistěte.

Nastartování s pomocí jiné baterie:



- připojte červený kabel ke svorkám
kladného pólu (+) obou baterií,

- jeden konec zeleného nebo černého
kabelu připojte ke svorce záporného
pólu (-) pomocné baterie,

- připojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu
startovaného vozidla, co nejdále od
autobaterie,

- zapněte startér, nechte točit motor,

- počkejte na návrat na volnoběžné
otáčky a poté odpojte kabely.
Přítomnost tohoto štítku signalizuje
použití olověné autobaterie 12 V se
specifickými vlastnostmi, jejíž odpojení nebo
výměnu je třeba svěřit servisu sítě CITROËN
nebo jinému odbornému servisu.
Nedodržení tohoto doporučení může
způsobit předčasné opotřebení autobaterie.
