CITROEN JUMPER MULTISPACE 2013 Návod na použití (in Czech)

139
Výměna žárovky
RYCHLÁ NÁPOVĚD
A
7

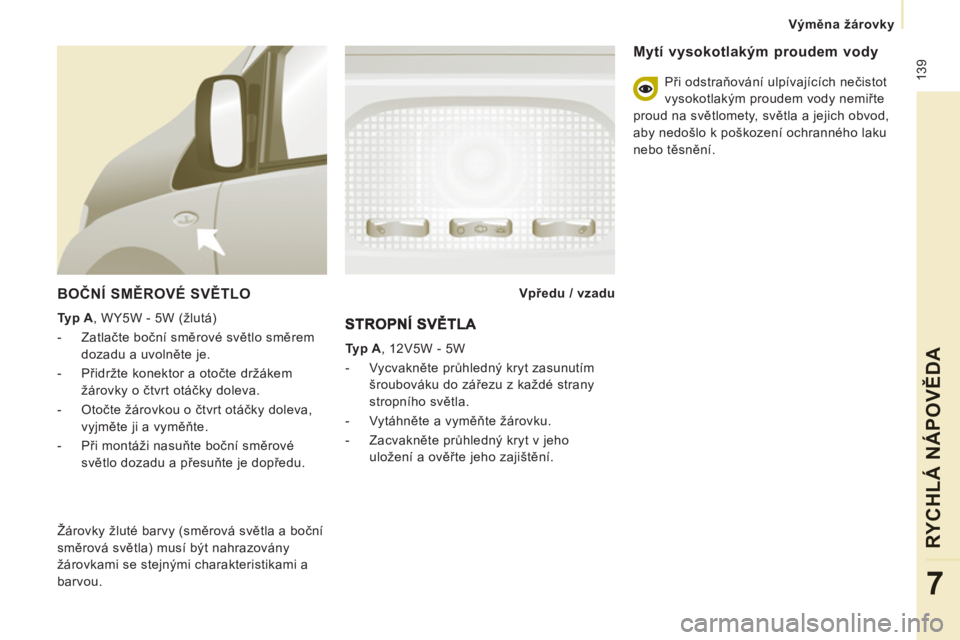

BOČNÍ SMĚROVÉ SVĚTLO


Typ A
, WY5W - 5W (žlutá)


- Zatlačte boční směrové světlo směrem
dozadu a uvolněte je.

- Přidržte konektor a otočte držákem
žárovky o čtvrt otáčky doleva.

- Otočte žárovkou o čtvrt otáčky doleva,
vyjměte ji a vyměňte.

- Při montáži nasuňte boční směrové
světlo dozadu a přesuňte je dopředu.
Vpředu / vzadu


Žárovky žluté barvy (směrová světla a boční
směrová světla) musí být nahrazovány
žárovkami se stejnými charakteristikami a
barvou.

Typ A
, 12V5W - 5W


- Vycvakněte průhledný kryt zasunutím
šroubováku do zářezu z každé strany
stropního světla.

- Vytáhněte a vyměňte žárovku.

- Zacvakněte průhledný kryt v jeho
uložení a ověřte jeho zajištění.



Mytí vysokotlakým proudem vody

Při odstraňování ulpívajících nečistot
vysokotlakým proudem vody nemiřte
proud na světlomety, světla a jejich obvod,
aby nedošlo k poškození ochranného laku
nebo těsnění.

140


Výměna žárovky

ZADNÍ SVĚTLA

Bližší informace o žárovkách naleznete
v přehledu „Typy žárovek“.

- Identifikujte vadnou žárovku a poté
otevřete zadní dveře na 180°. Rubrika 2,
část „Otevírání“.

- Vyšroubujte dvě upevňovací matice.
Z vnější strany sejměte průhledný kryt.

- Přidržte světlo a odpojte elektrický
konektor.
- Vychylte všech 8 jazýčků a vyjměte
držák žárovky.

- Mírně zatlačte na vadnou žárovku
a otočte ji proti směru pohybu
hodinových ručiček pro její uvolnění.

- Vyměňte žárovku.

1.
Brzdová / obrysová světla
Typ B
, P21/5W - 21/5W

2.
Směrová světla

Typ B
, PY21W - 21W (žlutá)

3.
Zp
ětná světla
Typ B
, P21W - 21W

4.
Světla do mlhy
Typ B
, P21W - 21W Při zpětné montáži dbejte na správné
umístění:


- všech 8 jazýčků,

- obou bílých výstupků do obou otvorů
v pryži pro zachování vodotěsnosti světla,

- napájecího vodiče, aby nedošlo k jeho
přiskřípnutí.

Výměna žárovky
RYCHLÁ NÁPOVĚD
A
7

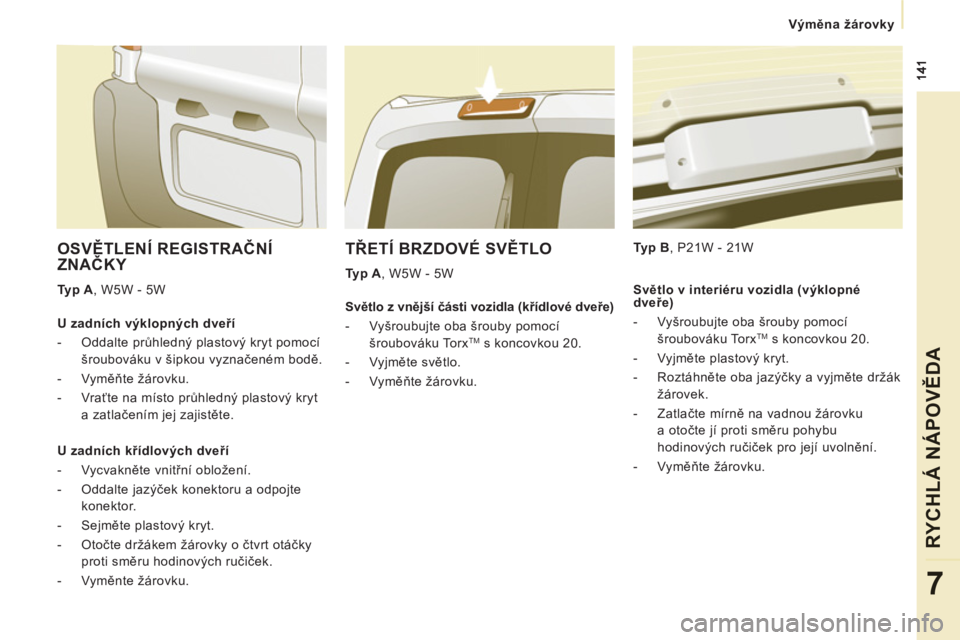

TŘETÍ BRZDOVÉ SVĚTLO


Typ A
, W5W - 5W
Typ B
, P21W - 21W

OSVĚTLENÍ REGISTRAČNÍ
ZNAČKY

Typ A
, W5W - 5W

U zadních výklopných dveří


- Oddalte průhledný plastový kryt pomocí
šroubováku v šipkou vyznačeném bodě.

- Vyměňte žárovku.

- Vraťte na místo průhledný plastový kryt
a zatlačením jej zajistěte.


U zadních křídlových dveří


- Vycvakněte vnitřní obložení.

- Oddalte jazýček konektoru a odpojte
konektor.

- Sejměte plastový kryt.

- Otočte držákem žárovky o čtvrt otáčky
proti směru hodinových ručiček.

- Vyměnte žárovku.


Světlo z vnější části vozidla (křídlové dveře)


- Vyšroubujte oba šrouby pomocí
šroubováku Torx
TM s koncovkou 20.

- Vyjměte světlo.

- Vyměňte žárovku.
Světlo v interiéru vozidla (výklopné
dveře)


- Vyšroubujte oba šrouby pomocí
šroubováku Torx TM
s koncovkou 20.

- Vyjměte plastový kryt.

- Roztáhněte oba jazýčky a vyjměte držák
žárovek.

- Zatlačte mírně na vadnou žárovku
a otočte jí proti směru pohybu
hodinových ručiček pro její uvolnění.

- Vyměňte žárovku.

142


Výměna pojistky

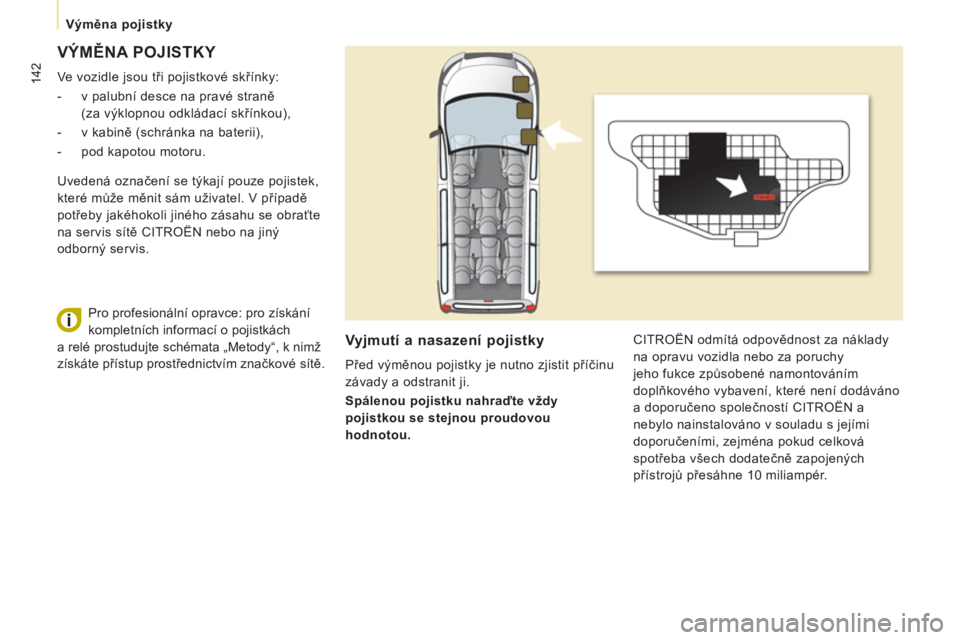

VÝMĚNA POJISTKY

Ve vozidle jsou tři pojistkové skřínky:


- v palubní desce na pravé straně
(za výklopnou odkládací skřínkou),

- v kabině (schránka na baterii),

- pod kapotou motoru.
Vyjmutí a nasazení pojistky

Před výměnou pojistky je nutno zjistit příčinu
závady a odstranit ji.

Spálenou pojistku nahraďte vždy
pojistkou se stejnou proudovou
hodnotou. CITROËN odmítá odpovědnost za náklady
na opravu vozidla nebo za poruchy
jeho fukce způsobené namontováním
doplňkového vybavení, které není dodáváno
a doporučeno společností CITROËN a
nebylo nainstalováno v souladu s jejími
doporučeními, zejména pokud celková
spotřeba všech dodatečně zapojených
přístrojů přesáhne 10 miliampér. Uvedená označení se týkají pouze pojistek,
které může měnit sám uživatel. V případě
potřeby jakéhokoli jiného zásahu se obraťte
na servis sítě CITROËN nebo na jiný
odborný servis.
Pro profesionální opravce: pro získání
kompletních informací o pojistkách
a relé prostudujte schémata „Metody“, k nimž
získáte přístup prostřednictvím značkové sítě.

143

Výměna pojistky
RYCHLÁ NÁPOVĚD
A
7

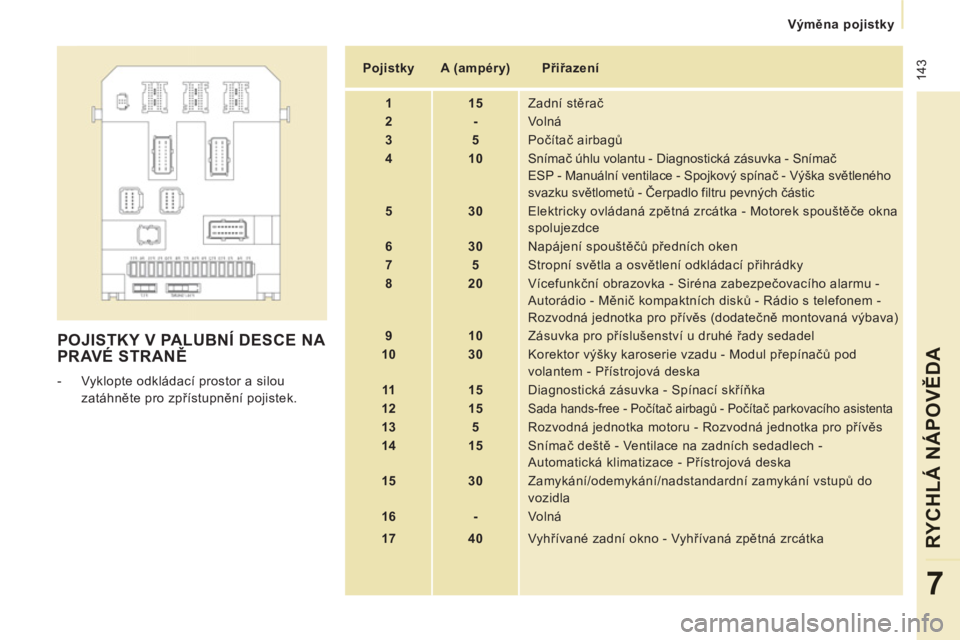

POJISTKY V PALUBNÍ DESCE NA PRAVÉ STRANĚ



- Vyklopte odkládací prostor a silou
zatáhněte pro zpřístupnění pojistek.

Pojistky


A (ampéry)

Přiřazení


1


15
Zadní stěrač


2


-
Volná


3


5
Počítač airbagů


4


10
Snímač úhlu volantu - Diagnostická zásuvka - Snímač
ESP - Manuální ventilace - Spojkový spínač - Výška světleného
svazku světlometů - Čerpadlo filtru pevných částic


5


30
Elektricky ovládaná zpětná zrcátka - Motorek spouštěče okna
spolujezdce


6


30
Napájení spouštěčů předních oken


7


5
Stropní světla a osvětlení odkládací přihrádky


8


20
Vícefunkční obrazovka - Siréna zabezpečovacího alarmu -
Autorádio - Měnič kompaktních disků - Rádio s telefonem -
Rozvodná jednotka pro přívěs (dodatečně montovaná výbava)


9


10
Zásuvka pro příslušenství u druhé řady sedadel


10


30
Korektor výšky karoserie vzadu - Modul přepínačů pod
volantem - Přístrojová deska


11


15
Diagnostická zásuvka - Spínací skříňka


12


15

Sada hands-free - Počítač airbagů - Počítač parkovacího asistenta



13


5
Rozvodná jednotka motoru - Rozvodná jednotka pro přívěs


14


15
Snímač deště - Ventilace na zadních sedadlech -
Automatická klimatizace - Přístrojová deska


15


30
Zamykání/odemykání/nadstandardní zamykání vstupů do
vozidla


16


-
Volná


17


40
Vyhřívané zadní okno - Vyhřívaná zpětná zrcátka

144


Výměna pojistky

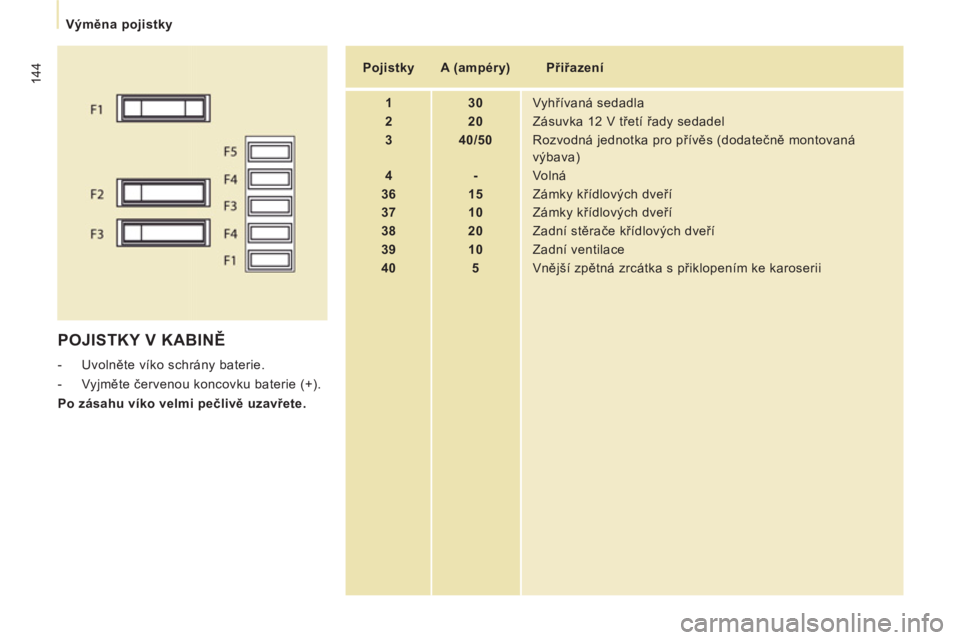

POJISTKY V KABINĚ



- Uvolněte víko schrány baterie.

- Vyjměte červenou koncovku baterie (+).

Po zásahu víko velmi pečlivě uzavřete.

Pojistky


A (ampéry)

Přiřazení


1


30
Vyhřívaná sedadla


2


20
Zásuvka 12 V třetí řady sedadel


3


40/50
Rozvodná jednotka pro přívěs (dodatečně montovaná
výbava)


4


-
Volná


36


15
Zámky křídlových dveří


37


10

Zámky křídlových dveří


38


20
Zadní stěrače křídlových dveří


39


10
Zadní ventilace


40


5
Vnější zpětná zrcátka s přiklopením ke karoserii

145

Výměna pojistky
RYCHLÁ NÁPOVĚD
A
7

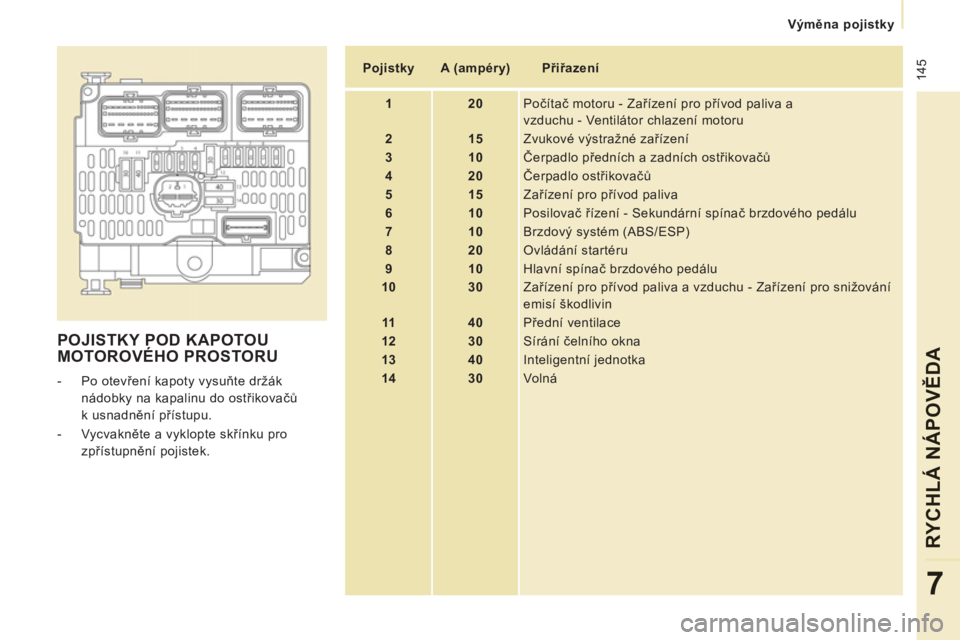

POJISTKY POD KAPOTOU MOTOROVÉHO PROSTORU



- Po otevření kapoty vysuňte držák
nádobky na kapalinu do ostřikovačů
k usnadnění přístupu.

- Vycvakněte a vyklopte skřínku pro
zpřístupnění pojistek.

Pojistky


A (ampéry)

Přiřazení


1


20
Počítač motoru - Zařízení pro přívod paliva a
vzduchu - Ventilátor chlazení motoru


2


15
Zvukové výstražné zařízení


3


10
Čerpadlo předních a zadních ostřikovačů


4


20
Čerpadlo ostřikovačů


5



15
Zařízení pro přívod paliva


6


10
Posilovač řízení - Sekundární spínač brzdového pedálu


7


10
Brzdový systém (ABS/ESP)


8


20
Ovládání startéru


9


10
Hlavní spínač brzdového pedálu


10


30
Zařízení pro přívod paliva a vzduchu - Zařízení pro snižování
emisí škodlivin


11


40
Přední ventilace


12


30
Sírání čelního okna


13


40
Inteligentní jednotka


14


30
Volná

146

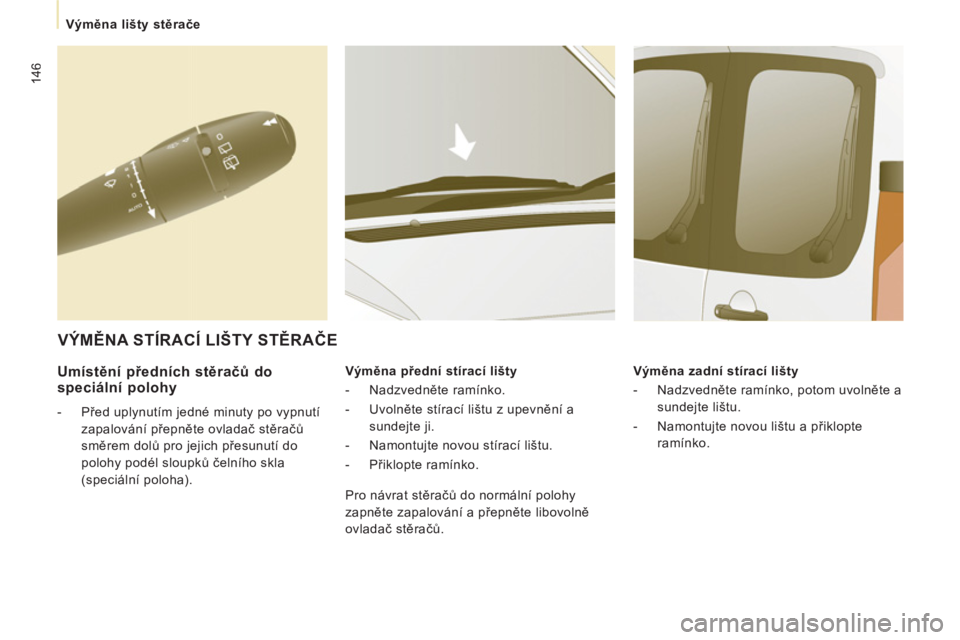

Výměna lišty stěrače



Umístění předních stěračů do
speciální polohy


- Před uplynutím jedné minuty po vypnutí
zapalování přepněte ovladač stěračů
směrem dolů pro jejich přesunutí do
polohy podél sloupků čelního skla
(speciální poloha).
Výměna přední stírací lišty


- Nadzvedněte ramínko.

- Uvolněte stírací lištu z upevnění a
sundejte ji.

- Namontujte novou stírací lištu.

- Přiklopte ramínko.
Výměna zadní stírací lišty


- Nadzvedněte ramínko, potom uvolněte a
sundejte lištu.

- Namontujte novou lištu a přiklopte
ramínko.


VÝMĚNA STÍRACÍ LIŠTY STĚRAČE

Pro návrat stěračů do normální polohy
zapněte zapalování a přepněte libovolně
ovladač stěračů.

147

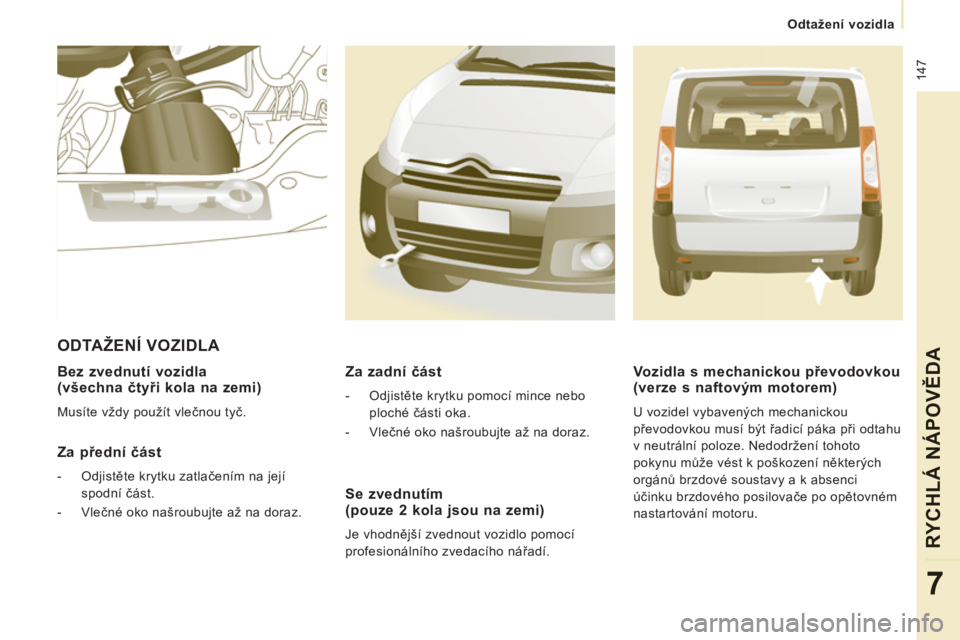

Odtažení vozidla
RYCHLÁ NÁPOVĚD
A
7


Bez zvednutí vozidla (všechna čtyři kola na zemi)

Musíte vždy použít vlečnou tyč.


Za přední část



- Odjistěte krytku zatlačením na její
spodní část.

- Vlečné oko našroubujte až na doraz.


ODTAŽENÍ VOZIDLA
Se zvednutím(pouze 2 kola jsou na zemi)

Je vhodnější zvednout vozidlo pomocí
profesionálního zvedacího nářadí.
Za zadní část



- Odjistěte krytku pomocí mince nebo
ploché části oka.

- Vlečné oko našroubujte až na doraz.


Vozidla s mechanickou převodovkou(verze s naftovým motorem)

U vozidel vybavených mechanickou
převodovkou musí být řadicí páka při odtahu
v neutrální poloze. Nedodržení tohoto
pokynu může vést k poškození některých
orgánů brzdové soustavy a k absenci
účinku brzdového posilovače po opětovném
nastartování motoru.

148


Odtažení vozidla

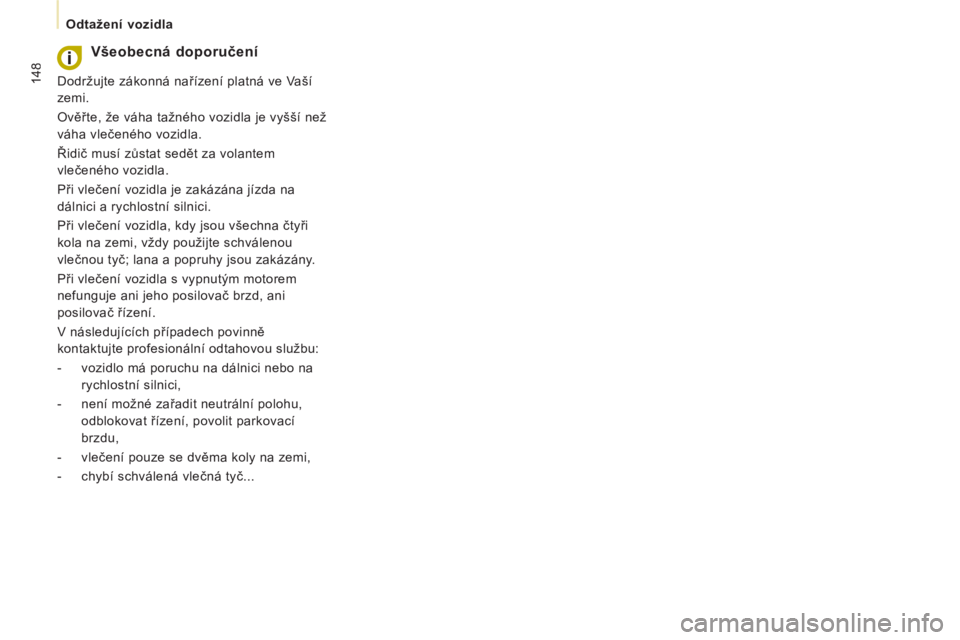

Všeobecná doporučení

Dodržujte zákonná nařízení platná ve Vaší
zemi.
Ověřte, že váha tažného vozidla je vyšší než
váha vlečeného vozidla.
Řidič musí zůstat sedět za volantem
vlečeného vozidla.
Při vlečení vozidla je zakázána jízda na
dálnici a rychlostní silnici.
Při vlečení vozidla, kdy jsou všechna čtyři
kola na zemi, vždy použijte schválenou
vlečnou tyč; lana a popruhy jsou zakázány.
Při vlečení vozidla s vypnutým motorem
nefunguje ani jeho posilovač brzd, ani
posilovač řízení.
V následujících případech povinně
kontaktujte profesionální odtahovou službu:


- vozidlo má poruchu na dálnici nebo na
rychlostní silnici,

- není možné zařadit neutrální polohu,
odblokovat řízení, povolit parkovací
brzdu,

- vlečení pouze se dvěma koly na zemi,

- chybí schválená vlečná tyč...
