CITROEN JUMPER MULTISPACE 2013 Omistajan Käsikirjat (in Finnish)

39


Hallintalaitteet

VALMIINA AJOO
N
2

Kun olet suorittanut edellä kuvatun
toimenpiteen, odota vähintään viisi minuuttia
ennen kuin irrotat akkukaapelit (jos tämä
joudutaan esim. huollon vuoksi tekemään). Muuten
matkamittarin nollaus ei jää järjestelmän muistiin.

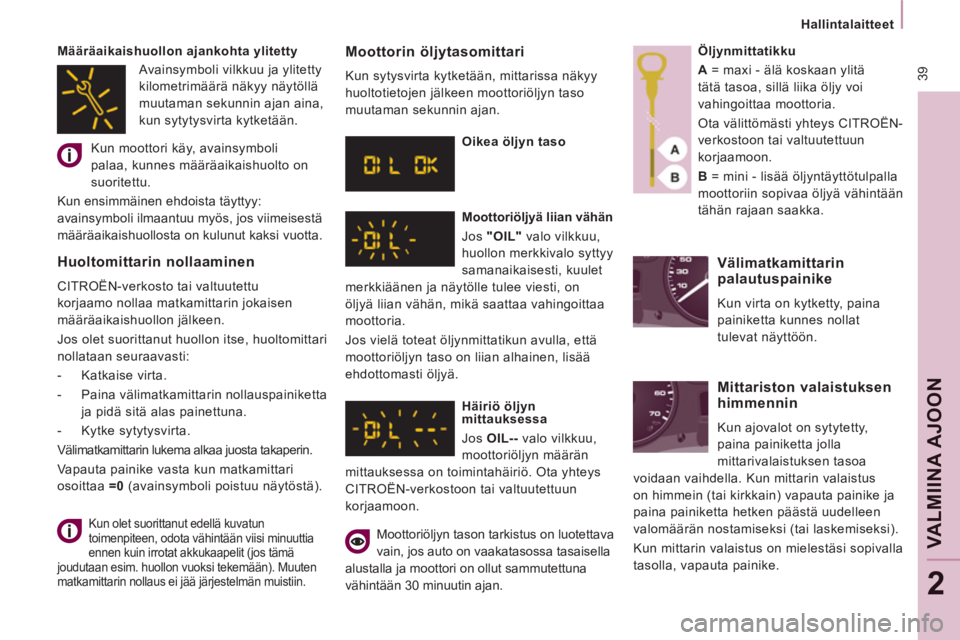

Huoltomittarin nollaaminen

CITROËN-verkosto tai valtuutettu
korjaamo nollaa matkamittarin jokaisen
määräaikaishuollon jälkeen.
Jos olet suorittanut huollon itse, huoltomittari
nollataan seuraavasti:


- Katkaise virta.

- Paina välimatkamittarin nollauspainiketta
ja pidä sitä alas painettuna.

- Kytke sytytysvirta.
Välimatkamittarin lukema alkaa juosta takaperin.
Vapauta painike vasta kun matkamittari
osoittaa =0
(avainsymboli poistuu näytöstä).


Moottorin öljytasomittari

Kun sytysvirta kytketään, mittarissa näkyy
huoltotietojen jälkeen moottoriöljyn taso
muutaman sekunnin ajan.

Oikea öljyn taso

Moottoriöljyä liian vähän
Jos "OIL"
valo vilkkuu,
huollon merkkivalo syttyy
samanaikaisesti, kuulet
merkkiäänen ja näytölle tulee viesti, on
öljyä liian vähän, mikä saattaa vahingoittaa
moottoria.
Jos vielä toteat öljynmittatikun avulla, että
moottoriöljyn taso on liian alhainen, lisää
ehdottomasti öljyä.

Häiriö öljyn
mittauksessa
Jos OIL--
valo vilkkuu,
moottoriöljyn määrän
mittauksessa on toimintahäiriö. Ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Moottoriöljyn tason tarkistus on luotettava
vain, jos auto on vaakatasossa tasaisella
alustalla ja moottori on ollut sammutettuna
vähintään 30 minuutin ajan.
Öljynmittatikku

A
= maxi - älä koskaan ylitä
tätä tasoa, sillä liika öljy voi
vahingoittaa moottoria.
Ota välittömästi yhteys CITROËN-
verkostoon tai valtuutettuun
korjaamoon.

B
= mini - lisää öljyntäyttötulpalla
moottoriin sopivaa öljyä vähintään
tähän rajaan saakka.



Välimatkamittarin
palautuspainike
Kun virta on kytketty, paina
painiketta kunnes nollat
tulevat näyttöön.


Mittariston valaistuksen
himmennin
Kun ajovalot on sytytetty,
paina painiketta jolla
mittarivalaistuksen tasoa
voidaan vaihdella. Kun mittarin valaistus
on himmein (tai kirkkain) vapauta painike ja
paina painiketta hetken päästä uudelleen
valomäärän nostamiseksi (tai laskemiseksi).
Kun mittarin valaistus on mielestäsi sopivalla
tasolla, vapauta painike.
Määräaikaishuollon ajankohta ylitetty
Kun moottori käy, avainsymboli
palaa, kunnes määräaikaishuolto on
suoritettu.
Kun ensimmäinen ehdoista täyttyy:
avainsymboli ilmaantuu myös, jos viimeisestä
määräaikaishuollosta on kulunut kaksi vuotta.
Avainsymboli vilkkuu ja ylitetty
kilometrimäärä näkyy näytöllä
muutaman sekunnin ajan aina,
kun sytytysvirta kytketään.

40
Vaihteistot
Kun vaihdat vaihteita, paina aina kytkinpoljin
pohjaan.
Jotta mitään ylimääräistä ei joutuisi polkimen alle:


- varmista, että päällysmatto on oikealla
paikallaan

- älä koskaan aseta päällekkäin
useampaa mattoa.
Älä pidä kättä vaihteenvalitsimen päällä
ajon aikana, sillä tämä saattaa ajan mittaan
kuluttaa vaihteenvalitsimen sisäpuolella
sijaitsevia osia.

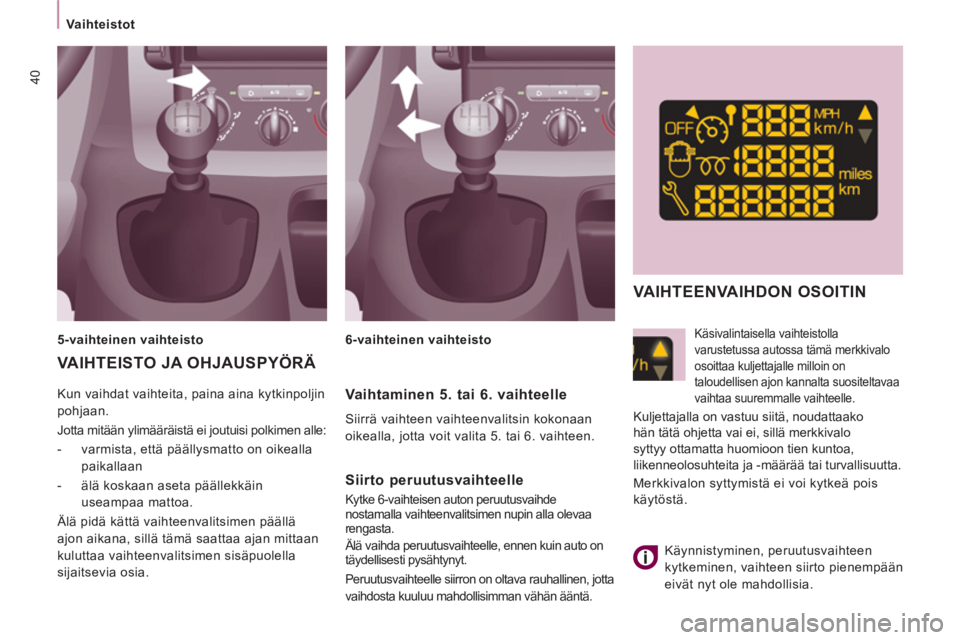

VAIHTEISTO JA OHJAUSPYÖRÄ


5-vaihteinen vaihteisto
6-vaihteinen vaihteisto


Vaihtaminen 5. tai 6. vaihteelle

Siirrä vaihteen vaihteenvalitsin kokonaan
oikealla, jotta voit valita 5. tai 6. vaihteen.
VAIHTEENVAIHDON OSOITIN


Käsivalintaisella vaihteistolla
varustetussa autossa tämä merkkivalo
osoittaa kuljettajalle milloin on
taloudellisen ajon kannalta suositeltavaa
vaihtaa suuremmalle vaihteelle.
Kuljettajalla on vastuu siitä, noudattaako
hän tätä ohjetta vai ei, sillä merkkivalo
syttyy ottamatta huomioon tien kuntoa,
liikenneolosuhteita ja -määrää tai turvallisuutta.
Merkkivalon syttymistä ei voi kytkeä pois
käytöstä.

Käynnistyminen, peruutusvaihteen
kytkeminen, vaihteen siirto pienempään
eivät nyt ole mahdollisia.



Siirto peruutusvaihteelle

Kytke 6-vaihteisen auton peruutusvaihde
nostamalla vaihteenvalitsimen nupin alla olevaa
rengasta.
Älä vaihda peruutusvaihteelle, ennen kuin auto on
täydellisesti pysähtynyt.
Peruutusvaihteelle siirron on oltava rauhallinen, jotta
vaihdosta kuuluu mahdollisimman vähän ääntä.

41


Vaihteistot

VALMIINA AJOO
N
2

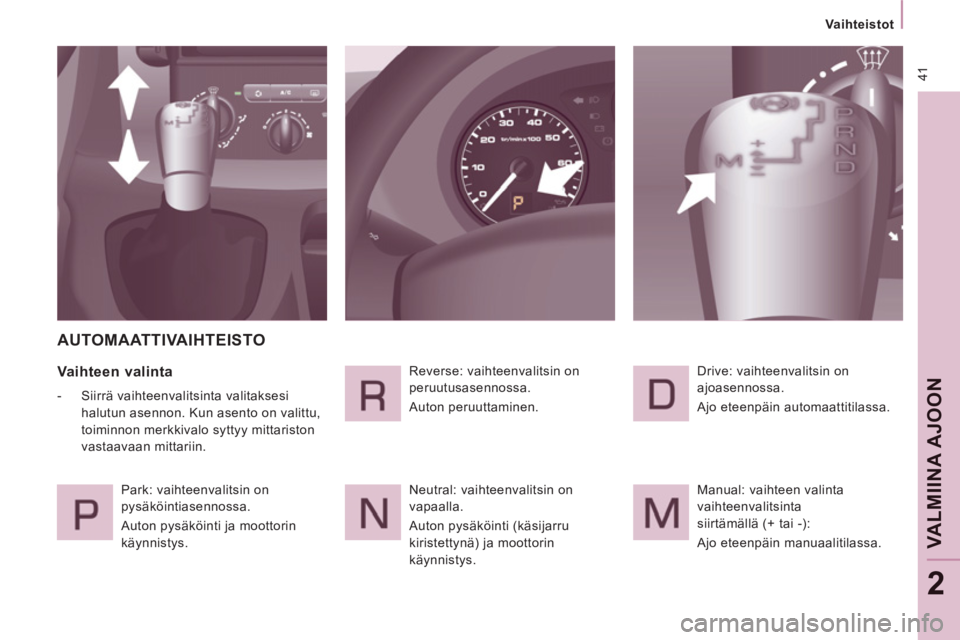

AUTOMAATTIVAIHTEISTO


Vaihteen valinta



- Siirrä vaihteenvalitsinta valitaksesi
halutun asennon. Kun asento on valittu,
toiminnon merkkivalo syttyy mittariston
vastaavaan mittariin.
Park: vaihteenvalitsin on
pysäköintiasennossa.
Auton pysäköinti ja moottorin
käynnistys. Reverse: vaihteenvalitsin on
peruutusasennossa.
Auton peruuttaminen.
Neutral: vaihteenvalitsin on
vapaalla.
Auton pysäköinti (käsijarru
kiristettynä) ja moottorin
käynnistys. Drive: vaihteenvalitsin on
ajoasennossa.
Ajo eteenpäin automaattitilassa.
Manual: vaihteen valinta
vaihteenvalitsinta
siirtämällä (+ tai -):
Ajo eteenpäin manuaalitilassa.

42
Vaihteistot

Liikkeellelähtö

Liikkeelle lähteminen moottorin käydessä,
kun vaihteenvalitsin on asennossa P
:
Paina voimakasta kiihdytystä
varten kaasupoljin pohjaan
saakka, vasteen yli, koskematta
vaihteenvalitsimeen (kick down). Vaihteisto
kytkeytyy pienemmälle vaihteelle
automaattisesti tai pysyy valitulla vaihteella
enimmäiskäyntinopeuteen asti.
Laskuissa vaihteisto vaihtaa vaihteen
automaattisesti pienemmälle
moottorijarrutuksen tehostamiseksi
ja nopean uudelleenkiihdyttämisen
mahdollistamiseksi.
Jos nostat jalan äkillisesti kaasupolkimelta,
vaihde ei vaihdu suuremmalle
turvallisuussyistä.
Kun auto pysäytetään ja vaihteenvalitsin on
D
-asennossa (drive), tärinän vaimennuslaite
kytkeytyy päälle jarrupoljinta painamalla.
- Vapauta jarrupoljin hitaasti.
Auto lähtee välittömästi
liikkeelle.


- Paina ehdottomasti jarrupoljinta,
kun siirrät vaihteenvalitsimen
pois asennosta P
.

- Valitse vaihdeasento R
tai D
.

- Vapauta jarrupoljin hitaasti.
Auto lähtee välittömästi
liikkeelle.
Liikkeelle voidaan lähteä myös
vaihdeasennosta N
:


-
Vapauta käsijarru,
mutta paina
jarrupoljinta koko ajan.

- Valitse vaihdeasento R
, D
tai M
.



- Valitse asento D
. Vaihteisto valitsee automaattisesti
sopivimman ajonopeuden seuraavien
tekijöiden perusteella:


- ajotapa

- tien profiili

- kuorman paino.
Vaihteisto toimii itsesopeutuvassa
toimintatilassa, eikä kuljettajan tarvitse
puuttua vaihteiden vaihtoon.

Peruutusvaihde



- Valitse R
-asento, kun auto
on pysähdyksissä ja moottori
joutokäynnillä.



Auton pysäköiminen, moottorin
käynnistäminen


- Valitse P
-asento, kun
pysäköit auton
tai
käynnistät moottorin
,
käsijarru kiristettynä tai
vapautettuna.

Jos akkuun tulee toimintahäiriö vaihteenvalitsimen
ollessa P
-asennossa, vaihteenvalitsinta ei voida
siirtää toiseen vaihdeasentoon.


- Voit valita myös N
-asennon,
kun pysäköit auton
tai
käynnistät moottorin
,
käsijarru kiristettynä.
Jos N
-asento kytketään vahingossa
auton liikkuessa eteenpäin, anna
moottorin käyntinopeuden laskea
joutokäynnille ennen kuin siirrät
vaihteenvalitsimen D
-asentoon ja painat
kaasupoljinta.

43


Vaihteistot

VALMIINA AJOO
N
2

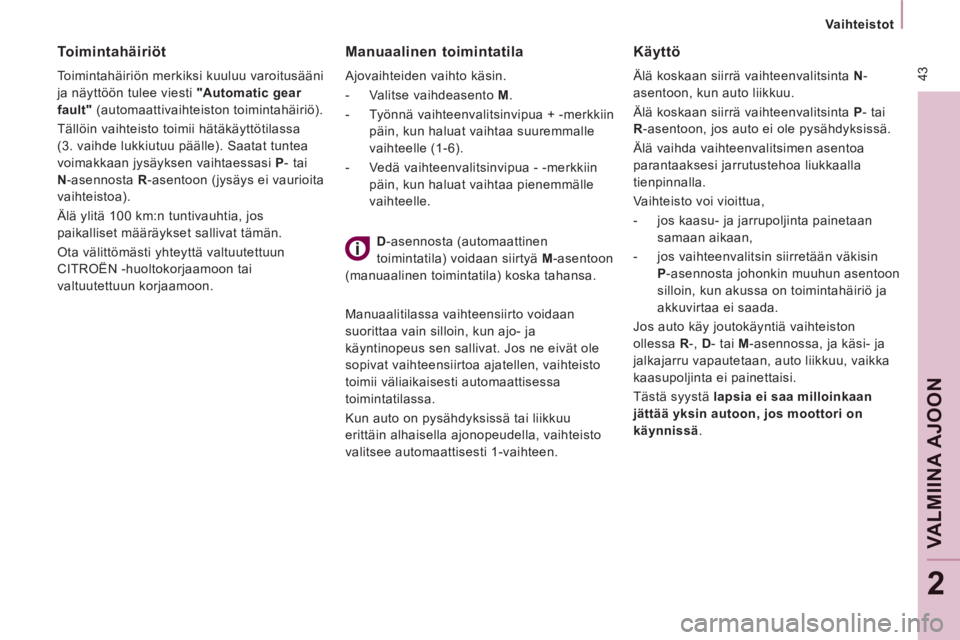

Manuaalinen toimintatila

Ajovaihteiden vaihto käsin.


- Valitse vaihdeasento M
.

- Työnnä vaihteenvalitsinvipua + -merkkiin
päin, kun haluat vaihtaa suuremmalle
vaihteelle (1-6).

- Vedä vaihteenvalitsinvipua - -merkkiin
päin, kun haluat vaihtaa pienemmälle
vaihteelle.
Manuaalitilassa vaihteensiirto voidaan
suorittaa vain silloin, kun ajo- ja
käyntinopeus sen sallivat. Jos ne eivät ole
sopivat vaihteensiirtoa ajatellen, vaihteisto
toimii väliaikaisesti automaattisessa
toimintatilassa.
Kun auto on pysähdyksissä tai liikkuu
erittäin alhaisella ajonopeudella, vaihteisto
valitsee automaattisesti 1-vaihteen.
D
-asennosta (automaattinen
toimintatila) voidaan siirtyä M
-asentoon
(manuaalinen toimintatila) koska tahansa.

Käyttö

Älä koskaan siirrä vaihteenvalitsinta N
-
asentoon, kun auto liikkuu.
Älä koskaan siirrä vaihteenvalitsinta P
- tai
R
-asentoon, jos auto ei ole pysähdyksissä.
Älä vaihda vaihteenvalitsimen asentoa
parantaaksesi jarrutustehoa liukkaalla
tienpinnalla.
Vaihteisto voi vioittua,


- jos kaasu- ja jarrupoljinta painetaan
samaan aikaan,

- jos vaihteenvalitsin siirretään väkisin
P- asennosta johonkin muuhun asentoon
silloin, kun akussa on toimintahäiriö ja
akkuvirtaa ei saada.
Jos auto käy joutokäyntiä vaihteiston
ollessa R
-, D
- tai M
-asennossa, ja käsi- ja
jalkajarru vapautetaan, auto liikkuu, vaikka
kaasupoljinta ei painettaisi.
Tästä syystä lapsia ei saa milloinkaan
jättää yksin autoon, jos moottori on
käynnissä
.


Toimintahäiriöt

Toimintahäiriön merkiksi kuuluu varoitusääni
ja näyttöön tulee viesti "Automatic gear
fault"
(automaattivaihteiston toimintahäiriö).
Tällöin vaihteisto toimii hätäkäyttötilassa
(3. vaihde lukkiutuu päälle). Saatat tuntea
voimakkaan jysäyksen vaihtaessasi P
- tai
N
-asennosta R
-asentoon (jysäys ei vaurioita
vaihteistoa).
Älä ylitä 100 km:n tuntivauhtia, jos
paikalliset määräykset sallivat tämän.
Ota välittömästi yhteyttä valtuutettuun
CITROËN -huoltokorjaamoon tai
valtuutettuun korjaamoon.

44
Vaihteistot

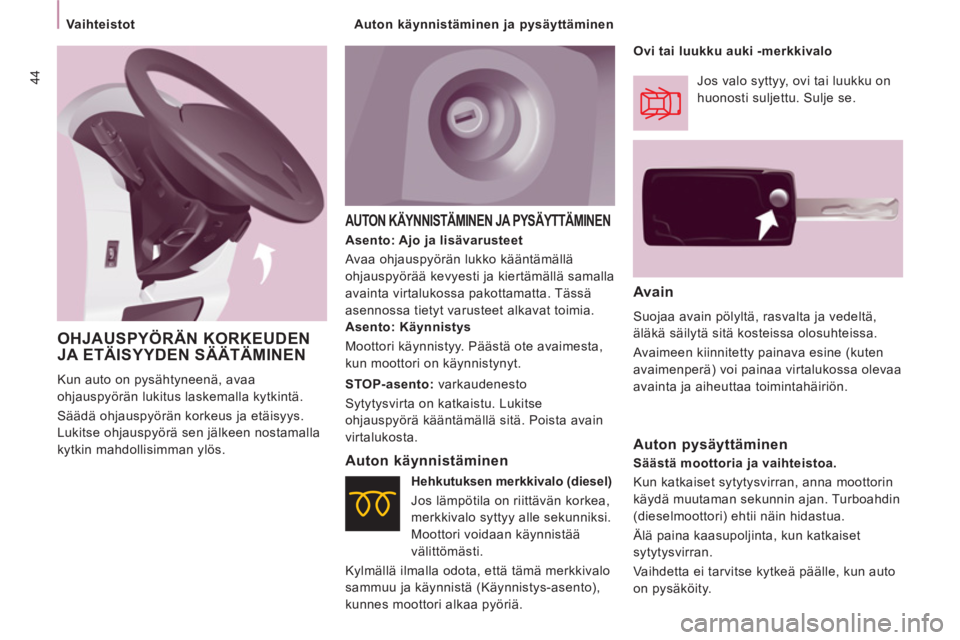

AUTON KÄYNNISTÄMINEN JA PYSÄYTTÄMINEN

Avain

Suojaa avain pölyltä, rasvalta ja vedeltä,
äläkä säilytä sitä kosteissa olosuhteissa.
Avaimeen kiinnitetty painava esine (kuten
avaimenperä) voi painaa virtalukossa olevaa
avainta ja aiheuttaa toimintahäiriön.
Asento: Käynnistys
Moottori käynnistyy. Päästä ote avaimesta,
kun moottori on käynnistynyt.

STOP-asento:
varkaudenesto
Sytytysvirta on katkaistu. Lukitse
ohjauspyörä kääntämällä sitä. Poista avain
virtalukosta.

Auton käynnistäminen

Jos valo syttyy, ovi tai luukku on
huonosti suljettu. Sulje se.

Hehkutuksen merkkivalo (diesel)
Jos lämpötila on riittävän korkea,
merkkivalo syttyy alle sekunniksi.
Moottori voidaan käynnistää
välittömästi.
Kylmällä ilmalla odota, että tämä merkkivalo
sammuu ja käynnistä (Käynnistys-asento),
kunnes moottori alkaa pyöriä.



Auton pysäyttäminen


Säästä moottoria ja vaihteistoa.
Kun katkaiset sytytysvirran, anna moottorin
käydä muutaman sekunnin ajan. Turboahdin
(dieselmoottori) ehtii näin hidastua.
Älä paina kaasupoljinta, kun katkaiset
sytytysvirran.
Vaihdetta ei tarvitse kytkeä päälle, kun auto
on pysäköity.

Asento: Ajo ja lisävarusteet
Avaa ohjauspyörän lukko kääntämällä
ohjauspyörää kevyesti ja kiertämällä samalla
avainta virtalukossa pakottamatta. Tässä
asennossa tietyt varusteet alkavat toimia.
Ovi tai luukku auki -merkkivalo

OHJAUSPYÖRÄN KORKEUDEN
JA ETÄISYYDEN SÄÄTÄMINEN
Kun auto on pysähtyneenä, avaa
ohjauspyörän lukitus laskemalla kytkintä.
Säädä ohjauspyörän korkeus ja etäisyys.
Lukitse ohjauspyörä sen jälkeen nostamalla
kytkin mahdollisimman ylös.

Auton käynnistäminen ja pysäyttäminen

45

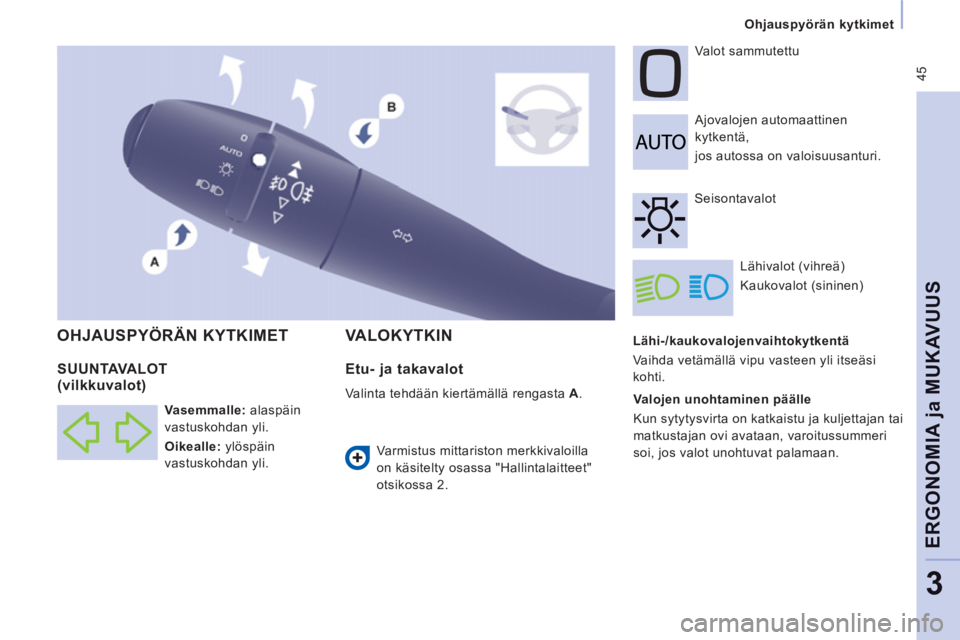

Ohjauspyörän kytkimet

ERGONOMIA
ja MUKAVUU
S
3


Lähi-/kaukovalojenvaihtokytkentä
Vaihda vetämällä vipu vasteen yli itseäsi
kohti. Ajovalojen automaattinen
kytkentä,
jos autossa on valoisuusanturi. Valot sammutettu
Lähivalot (vihreä)
Kaukovalot (sininen) VALOKYTKIN
OHJAUSPYÖRÄN KYTKIMET

Seisontavalot

Valojen unohtaminen päälle
Kun sytytysvirta on katkaistu ja kuljettajan tai
matkustajan ovi avataan, varoitussummeri
soi, jos valot unohtuvat palamaan.



SUUNTAVALOT (vilkkuvalot)


Vasemmalle
: alaspäin
vastuskohdan yli.

Oikealle
: ylöspäin
vastuskohdan yli.
Etu- ja takavalot

Valinta tehdään kiertämällä rengasta A
.
Varmistus mittariston merkkivaloilla
on käsitelty osassa "Hallintalaitteet"
otsikossa 2.

46

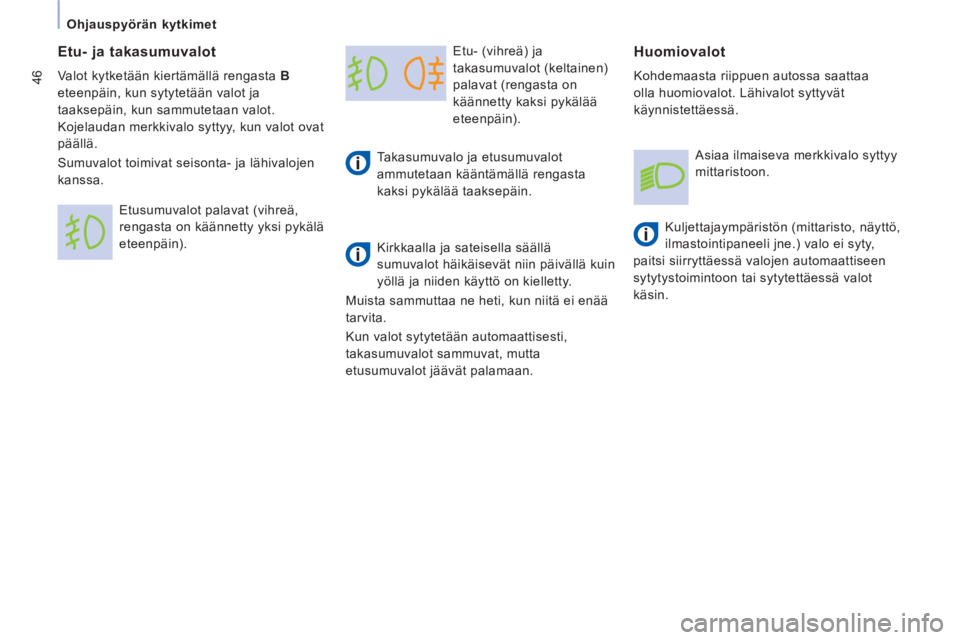

Ohjauspyörän kytkimet
Etu- (vihreä) ja
takasumuvalot (keltainen)
palavat (rengasta on
käännetty kaksi pykälää
eteenpäin).

Takasumuvalo ja etusumuvalot
ammutetaan kääntämällä rengasta
kaksi pykälää taaksepäin.

Kirkkaalla ja sateisella säällä
sumuvalot häikäisevät niin päivällä kuin
yöllä ja niiden käyttö on kielletty.
Muista sammuttaa ne heti, kun niitä ei enää
tarvita.
Kun valot sytytetään automaattisesti,
takasumuvalot sammuvat, mutta
etusumuvalot jäävät palamaan. Huomiovalot

Kohdemaasta riippuen autossa saattaa
olla huomiovalot. Lähivalot syttyvät
käynnistettäessä.
Kuljettajaympäristön (mittaristo, näyttö,
ilmastointipaneeli jne.) valo ei syty,
paitsi siirryttäessä valojen automaattiseen
sytytystoimintoon tai sytytettäessä valot
käsin.
Etu- ja takasumuvalot
Valot kytketään kiertämällä rengasta B
eteenpäin, kun sytytetään valot ja
taaksepäin, kun sammutetaan valot.
Kojelaudan merkkivalo syttyy, kun valot ovat
päällä.
Sumuvalot toimivat seisonta- ja lähivalojen
kanssa.
Etusumuvalot palavat (vihreä,
rengasta on käännetty yksi pykälä
eteenpäin). Asiaa ilmaiseva merkkivalo syttyy
mittaristoon.

47


Ohjauspyörän kytkimet

ERGONOMIA
ja MUKAVUU
S
3

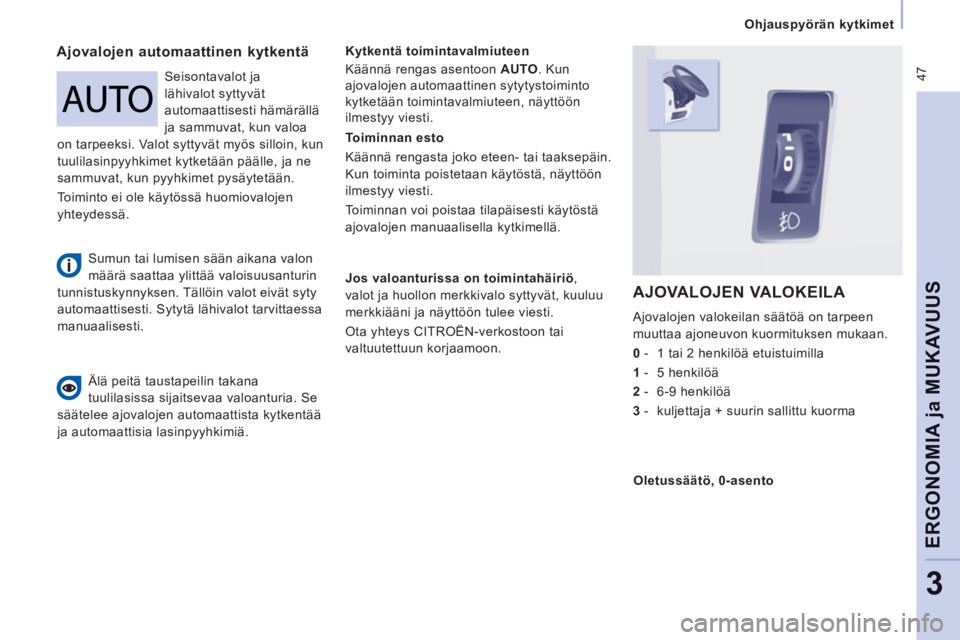

Ajovalojen automaattinen kytkentä

Kytkentä toimintavalmiuteen
Käännä rengas asentoon AUTO
. Kun
ajovalojen automaattinen sytytystoiminto
kytketään toimintavalmiuteen, näyttöön
ilmestyy viesti.

Jos valoanturissa on toimintahäiriö
,
valot ja huollon merkkivalo syttyvät, kuuluu
merkkiääni ja näyttöön tulee viesti.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.

AJOVALOJEN VALOKEILA

Ajovalojen valokeilan säätöä on tarpeen
muuttaa ajoneuvon kuormituksen mukaan.

0
- 1 tai 2 henkilöä etuistuimilla

1
- 5 henkilöä

2
- 6-9 henkilöä

3
- kuljettaja + suurin sallittu kuorma Älä peitä taustapeilin takana
tuulilasissa sijaitsevaa valoanturia. Se
säätelee ajovalojen automaattista kytkentää
ja automaattisia lasinpyyhkimiä. Seisontavalot ja
lähivalot syttyvät
automaattisesti hämärällä
ja sammuvat, kun valoa
on tarpeeksi. Valot syttyvät myös silloin, kun
tuulilasinpyyhkimet kytketään päälle, ja ne
sammuvat, kun pyyhkimet pysäytetään.
Toiminto ei ole käytössä huomiovalojen
yhteydessä.
Toiminnan esto
Käännä rengasta joko eteen- tai taaksepäin.
Kun toiminta poistetaan käytöstä, näyttöön
ilmestyy viesti.
Toiminnan voi poistaa tilapäisesti käytöstä
ajovalojen manuaalisella kytkimellä.

Oletussäätö, 0-asento Sumun tai lumisen sään aikana valon
määrä saattaa ylittää valoisuusanturin
tunnistuskynnyksen. Tällöin valot eivät syty
automaattisesti. Sytytä lähivalot tarvittaessa
manuaalisesti.

48
Ohjauspyörän kytkimet
LASINPYYHKIMEN KYTKIN


Manuaalinen tuulilasinpyyhin


2
Suuri pyyhintänopeus (voimakas sade)

1
Normaali pyyhintänopeus (kohtalainen sade)

I
Tihkukytkin

0
Pysäytys

È
Kertapyyhkäisy
(paina kytkintä alaspäin) Älä peitä tuulilasin keskellä
taustapeilin takana olevaa
sadetunnistinta.
Automaattinen lasinpyyhin toimii AUTO
-
asennossa automaattisesti ja säätää
pyyhintärytmin sateen voimakkuuden
mukaan.
Kun olet poistunut AUTO
-tilasta ja haluat
säätää muita asentoja, katso manuaalista
tuulilasinpyyhintää koskevat ohjeet.
Kun tihkukytkin on käytössä, pyyhintänopeus
määräytyy ajonopeuden mukaan.

Lasinpesulaite ja ajovalojen pesulaite
Vedä vipua itseäsi päin. Lasinpesulaitteen
toiminta on yhteydessä lasinpyyhkimien
ajastettuun pyyhintään.
Ajovalojen pesulaite on kytketty
lasinpesulaitteeseen. Se kytkeytyy päälle,
jos lähivalot ovat päällä.
Lisätietoa täyttötasoista saat osan
"Täyttötasot" otsikosta 6.

Automaattinen lasinpyyhin


Kytkimen toiminta on käynnistettävä aina
uudelleen, kun sytytysvirta on katkaistu yli
minuutiksi ja lasinpyyhin on asennossa 2,
1 tai I:


- siirrä kytkin mihin tahansa asentoon

- ja sitten takaisin haluamaasi asentoon.
