CITROEN JUMPER MULTISPACE 2014 Eksploatavimo vadovas (in Lithuanian)

149


Saugiklio pakeitimas
SKUBI PAGALBA
7
SAUGIKLIAI VARIKLIO SKYRIUJE



- Atidarę variklio gaubtą perslinkite stiklo
ploviklio laikiklį, kad būtų lengviau
pasiekti saugiklius.

- Atidarykite ir palenkite blokelį, kad
galėtumėte pasiekti saugiklius.

Saugikliai


A (amperai)


Paskirtis


1


20
Variklio procesorius, variklio degalų tiekimo ir oro tiekimo
įrenginiai, variklio ventiliatoriaus įrenginys.


2


15
Garsinis signalas.


3


10
Priekinio ir galinio stiklo plautuvo siurblys.


4


20
Žibintų plautuvo siurblys.


5


15
Degalų tiekimo įrenginys.


6


10
Vairo stiprintuvas, antrinis stabdžių pedalo kontaktinis jungiklis.


7


10
Stabdymo sistema (ABS/ESC).


8


20
Starterio jungiklis.


9


10
Pagrindinis stabdžių pedalo kontaktinis jungiklis.


10


30
Variklio degalų tiekimo ir oro tiekimo įrenginiai, taršos
mažinimo įrenginys.


11


40
Priekinė ventiliacija.


12


30
Priekiniai stiklo valytuvai.


13


40
Elektroninio valdymo blokelis.


14


30
Nenaudojamas.

150

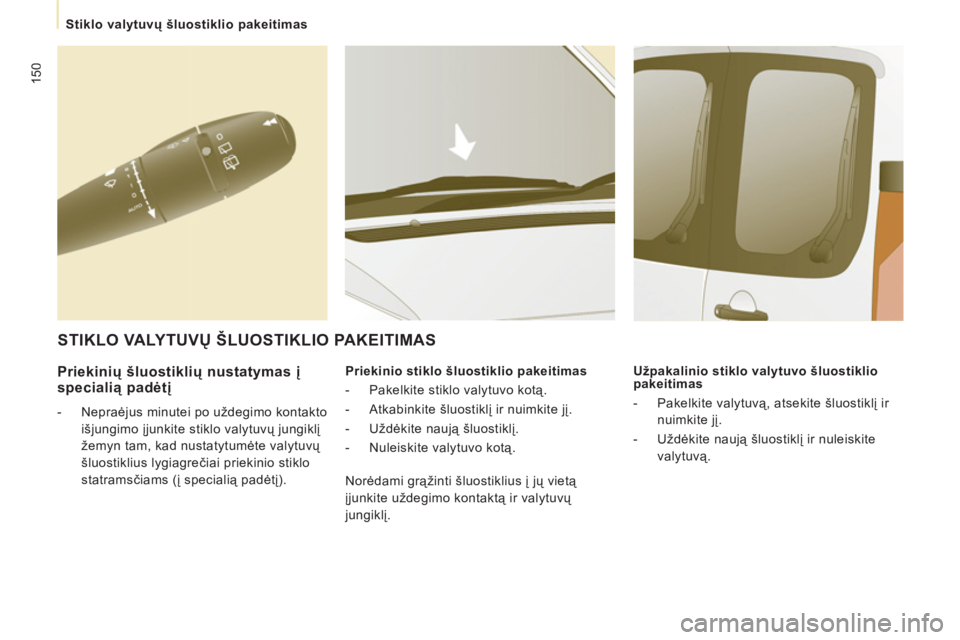

Stiklo valytuvų šluostiklio pakeitimas


Priekinių šluostiklių nustatymas į
specialią padėtį



- Nepraėjus minutei po uždegimo kontakto
išjungimo įjunkite stiklo valytuvų jungiklį
žemyn tam, kad nustatytumėte valytuvų
šluostiklius lygiagrečiai priekinio stiklo
statramsčiams (į specialią padėtį).
Priekinio stiklo šluostiklio pakeitimas


- Pakelkite stiklo valytuvo kotą.

- Atkabinkite šluostiklį ir nuimkite jį.

- Uždėkite naują šluostiklį.

- Nuleiskite valytuvo kotą.
Užpakalinio stiklo valytuvo šluostiklio
pakeitimas


- Pakelkite valytuvą, atsekite šluostiklį ir
nuimkite jį.

- Uždėkite naują šluostiklį ir nuleiskite
valytuvą.


STIKLO VALYTUVŲ

151

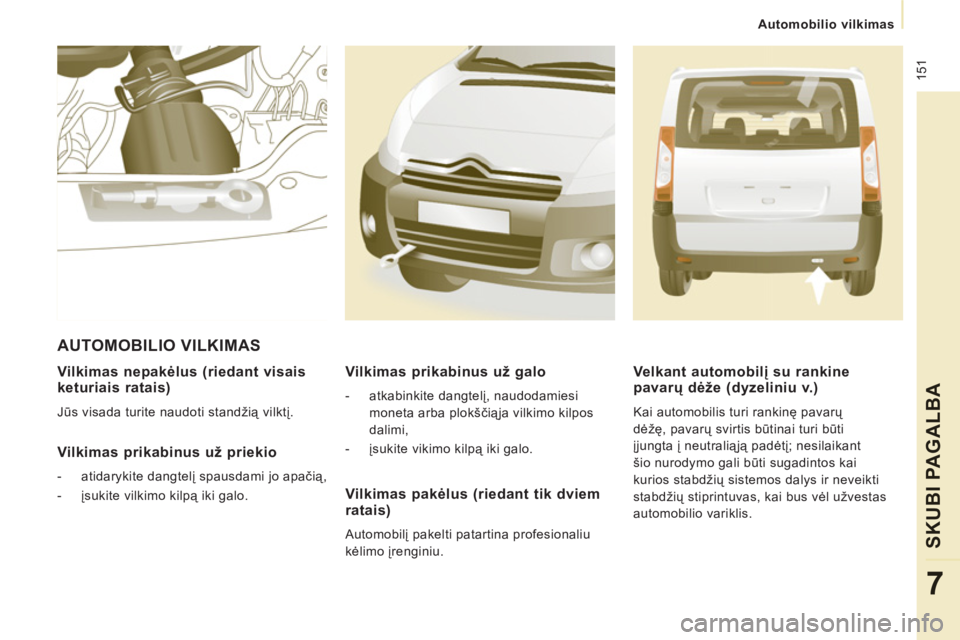

Automobilio vilkimas
SKUBI PAGALBA
7
Vilkimas nepakėlus (riedant visaisketuriais ratais)

Jūs visada turite naudoti standžią vilktį.

Vilkimas prikabinus už priekio



- atidarykite dangtelį spausdami jo apačią,

- įsukite vilkimo kilpą iki galo.


AUTOMOBILIO VILKIMAS
Vilkimas pakėlus (riedant tik dviemratais)

Automobilį pakelti patartina profesionaliu
kėlimo įrenginiu.
Vilkimas prikabinus už galo



- atkabinkite dangtelį, naudodamiesi
moneta arba plokščiąja vilkimo kilpos
dalimi,

- įsukite vikimo kilpą iki galo.


Velkant automobilį su rankinepavarų dėže (dyzeliniu v.)

Kai automobilis turi rankinę pavarų
dėžę, pavarų svirtis būtinai turi būti
įjungta į neutraliąją padėtį; nesilaikant
šio nurodymo gali būti sugadintos kai
kurios stabdžių sistemos dalys ir neveikti
stabdžių stiprintuvas, kai bus vėl užvestas
automobilio variklis.

152
Automobilio vilkimas

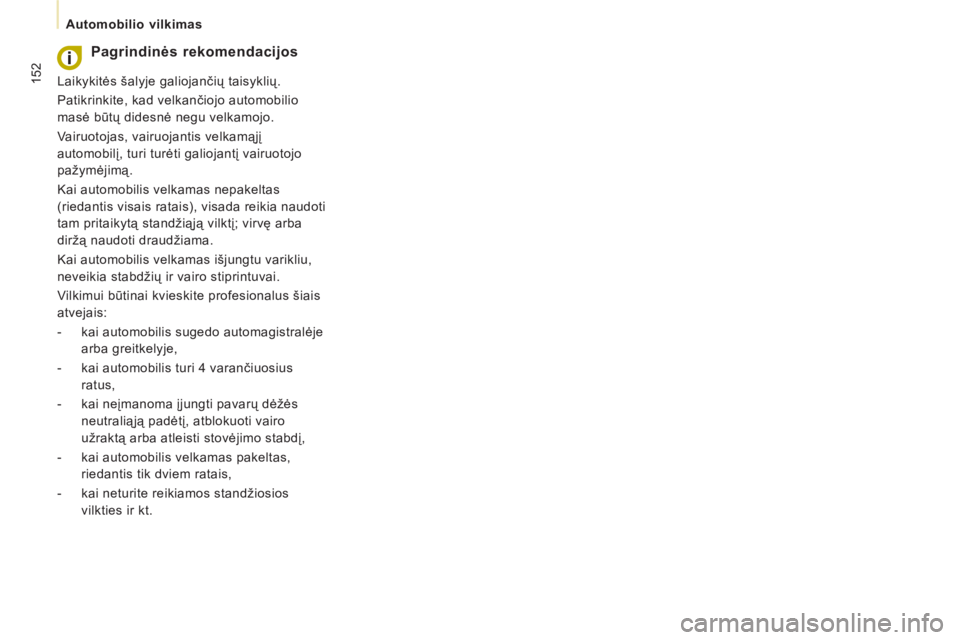

Pagrindinės rekomendacijos
Laikykitės šalyje galiojančių taisyklių.
Patikrinkite, kad velkančiojo automobilio
masė būtų didesnė negu velkamojo.
Vairuotojas, vairuojantis velkamąjį
automobilį, turi turėti galiojantį vairuotojo
pažymėjimą.
Kai automobilis velkamas nepakeltas
(riedantis visais ratais), visada reikia naudoti
tam pritaikytą standžiąją vilktį; virvę arba
diržą naudoti draudžiama.
Kai automobilis velkamas išjungtu varikliu,
neveikia stabdžių ir vairo stiprintuvai.
Vilkimui būtinai kvieskite profesionalus šiais
atvejais:


- kai automobilis sugedo automagistralėje
arba greitkelyje,

- kai automobilis turi 4 varančiuosius
ratus,

- kai neįmanoma įjungti pavarų dėžės
neutraliąją padėtį, atblokuoti vairo
užraktą arba atleisti stovėjimo stabdį,

- kai automobilis velkamas pakeltas,
riedantis tik dviem ratais,

- kai neturite reikiamos standžiosios
vilkties ir kt.

153
TECHNINĖ CHARAKTERISTIK
A
8

154

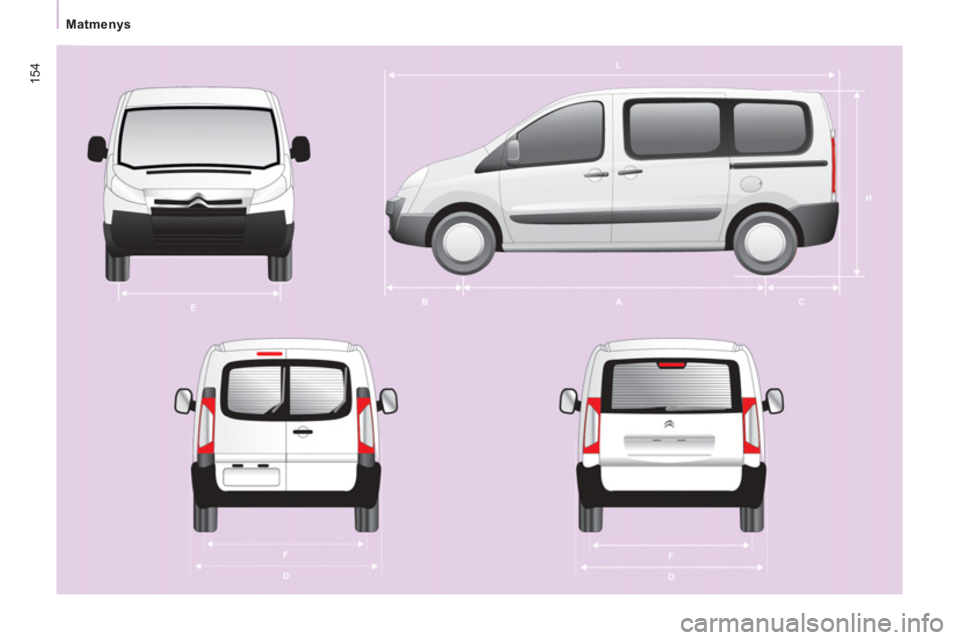

Matmenys

155


Matmenys

TECHNINĖ CHARAKTERISTIK
A
8





H1




L Automobilio ilgis
4 805




5 135

H Automobilio aukštis, pneumatinė/metalinė pakaba




1 895/1 942




A Tarpuratis
3 000




3 122

B Priekinė iškyša




975




C Galinė iškyša
830




1 038



Automobilio plotis:










paties kėbulo




1 870




D su apsaugos juostelėmis




1 895






su nulenktais veidrodžiais




1 986






su atlenktais veidrodžiais




2 194




E Priekinės tarpv
ėžės plotis




1 574




F Galinės tarpvėžės plotis




1 574






Apsisukimo tarp šaligatvių skersmuo (m)
12,18




12,59



Maksimali įkrova (kg)










Pagrindinė




1 000






Ant stogo




170

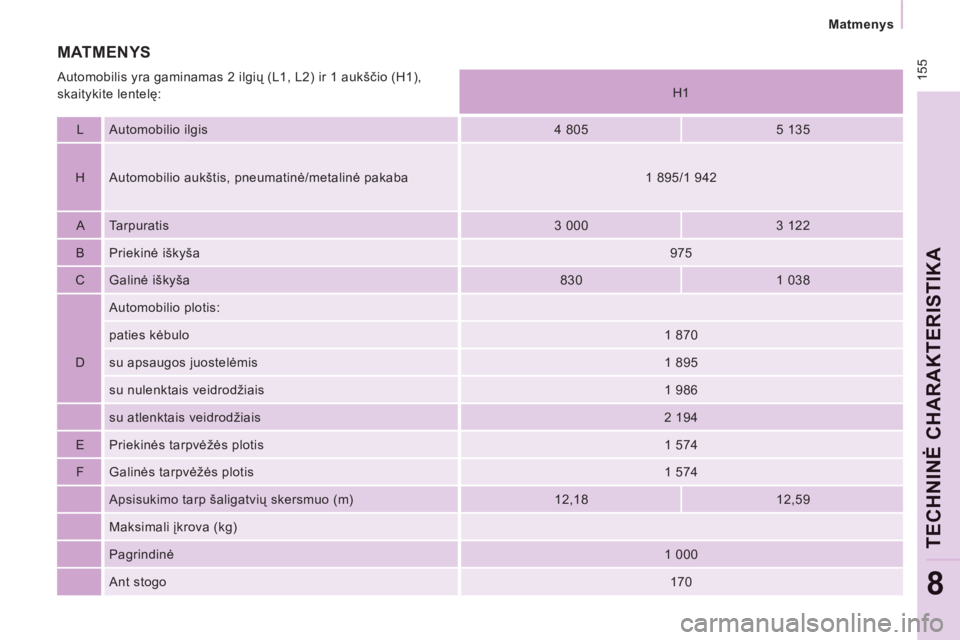

MATMENYS

Automobilis yra gaminamas 2 ilgių (L1, L2) ir 1 aukščio (H1),
skaitykite lentelę:

156
Matmenys

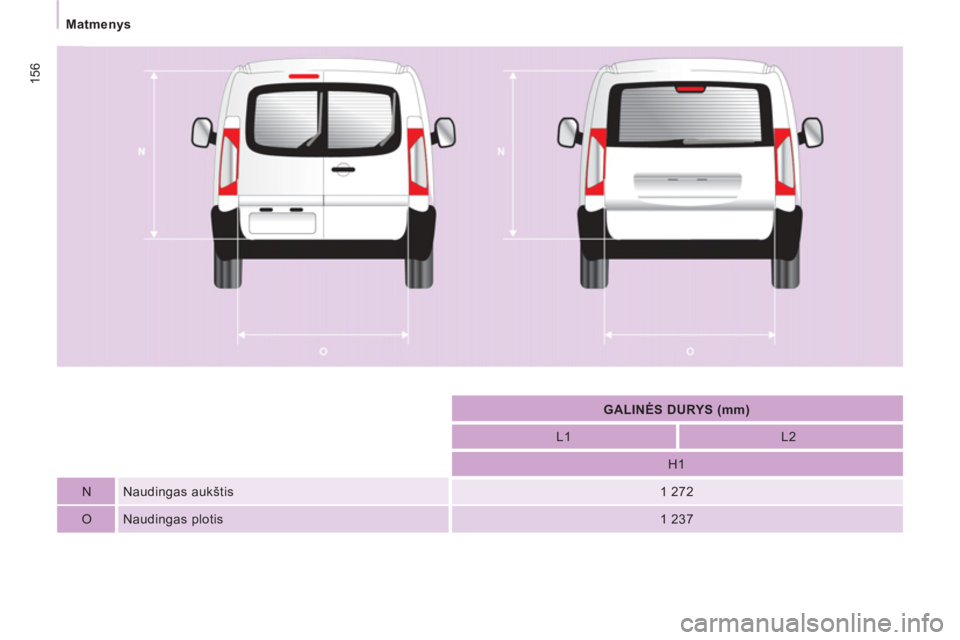

GALINĖS DURYS (mm)






L1




L2








H1





N Naudingas aukštis




1 272





O Naudingas plotis




1 237

157


Matmenys

TECHNINĖ CHARAKTERISTIK
A
8






ŠONINĖS SLANKIOSIOS DURYS (mm)






L1




L2








H1





P Aukštis




1 203





Q Plotis




924

158

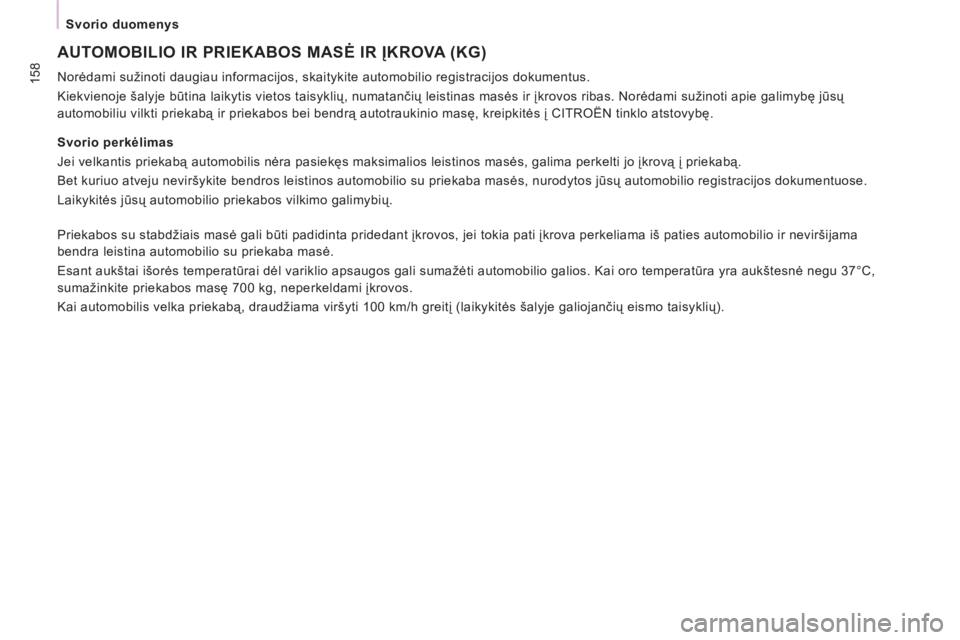

Svorio duomenys
AUTOMOBILIO IR PRIEKABOS MASĖ IR ĮKROVA (KG)

Norėdami sužinoti daugiau informacijos, skaitykite automobilio registracijos dokumentus.
Kiekvienoje šalyje būtina laikytis vietos taisyklių, numatančių leistinas masės ir įkrovos ribas. Norėdami sužinoti apie galimybę jūsų
automobiliu vilkti priekabą ir priekabos bei bendrą autotraukinio masę, kreipkitės į CITROËN tinklo atstovybę.

Svorio perkėlimas
Jei velkantis priekabą automobilis nėra pasiekęs maksimalios leistinos masės, galima perkelti jo įkrovą į priekabą.
Bet kuriuo atveju neviršykite bendros leistinos automobilio su priekaba masės, nurodytos jūsų automobilio registracijos dokumentuose.
Laikykitės jūsų automobilio priekabos vilkimo galimybių.

Priekabos su stabdžiais masė gali būti padidinta pridedant įkrovos, jei tokia pati įkrova perkeliama iš paties automobilio ir neviršijama
bendra leistina automobilio su priekaba masė.
Esant aukštai išorės temperatūrai dėl variklio apsaugos gali sumaž
ėti automobilio galios. Kai oro temperatūra yra aukštesnė negu 37°C,
sumažinkite priekabos masę 700 kg, neperkeldami įkrovos.
Kai automobilis velka priekabą, draudžiama viršyti 100 km/h greitį (laikykitės šalyje galiojančių eismo taisyklių).
