CITROEN JUMPER MULTISPACE 2014 Instrukcja obsługi (in Polish)

89

Zawieszenie tylne
ERGONOMIA i KOMFOR
T
3
2 - Ręczna korekta wysokości progu tylnego

Jeżeli samochód wyposażony jest w taką
regulację, przełącznik znajduje się po prawej
stronie z tyłu samochodu.
Regulacja ręczna umożliwia "obniżenie"
lub "podwyższenie" progu platformy, w celu
ułatwienia operacji w trakcie postoju.
Regulacja wysokości progu jest możliwa
między ogranicznikiem dolnym a
ogranicznikiem górnym.
Pierwsze użycie
Aby włączyć funkcję należy nacisnąć na
około 2 sekundy przełącznik.
Nieprawidłowe działanie
Jeżeli po naciśnięciu przełącznika próg
załadunku nie ustawi się, "3 sygnały"
informują o usterce z następujących
powodów:


- stopa na pedale hamulca, klucz w
stacyjce,

- zbyt cz
ęste stosowanie korekty ręcznej,

- rozładowany akumulator,

- inne.
Jeżeli sygnał dźwiękowy nadal się
pojawia, należy skontaktować się z
ASO SIECI CITROËN lub z warsztatem
specjalistycznym. Czynności należy wykonywać zawsze
podczas postoju w następujących
warunkach:


- drzwi przednie i boczne zamknięte,

- hamulec postojowy zaciągnięty,

- zdjęcie nogi z pedału hamulca.

Obniżenie: przesunięcie progu
platformy w dół
Nacisnąć i przytrzymać dół
przełącznika.
Zwolnienie przycisku powoduje zatrzymanie
ruchu, "3 sygnały" oznaczają osiągnięcie
poł
ożenia dolnego, ruch zatrzyma się
automatycznie.

Podwyższenie: przesunięcie
progu platformy w górę
Nacisnąć i przytrzymać górę
przełącznika.
Zwolnienie przycisku powoduje zatrzymanie
ruchu, "3 sygnały" oznaczają osiągnięcie
położenia górnego, ruch zatrzyma się
automatycznie.

Powrót do optymalnej wysokości progu
Nacisnąć dwukrotnie na górną lub dolną
część przełącznika, odwrotnie do położenia
progu załadunku.

90

Zawieszenie tylne

Wyłącznie korekty ręcznej
Praktyczne wskazówki

Po zatrzymaniu i wyjęciu klucza ze stacyjki,
nadmierne wykorzystywanie systemu
zużywa energię akumulatora.
Długotrwały postój
Należy unikać długiego pozostawiania
samochodu na nawierzchni, mogącej
stwarzać potencjalne zagrożenie, osiadanie
samochodu.
Po długim okresie przestoju wysokość
platformy może być ustawiona
automatycznie w momencie odryglowania
lub otwarcia drzwi samochodu. Po zatrzymaniu samochodu :


- nacisnąć i przytrzymać,

- zwolnić przycisk.
Wyłączenie potwierdzone jest
zapaleniem sie diody. Pozostaje ona
zapalona przez około 30 sekund.

Przywrócenie automatycznej korekty
Korekta ręczna musi być wyłączona w
następujących sytuacjach:


- naprawa pod samochodem,

- zmiana koła,

- przewożenie samochodu na ciężarówce,
pociągiem, promem, statkiem,...

Jazda z platformą tylną:


- opuszczoną zbyt nisko może uszkodzić
elementy podwozia,

- podniesioną zbyt wysoko może utrudnić
prowadzenie.
Jeżeli po uruchomieniu silnika kontrolka
miga, należy ją zgasić:


- korygując położenie przełącznikiem
ręcznym, który znajduje się w położeniu
dolnym lub górnym,

- jadąc powoli ponad 10 km/h, w tym
czasie włączy się korekta automatyczna.
Kontrolka

Należy zapoznać się z informacjami
znajdującymi się w rozdziale 2, w
części "Stanowisko kierowcy".
Po zatrzymaniu samochodu:


- nacisnąć i przytrzymać,

- zwolnić przełącznik.
Przywrócenie automatycznej
korekty potwierdzone jest zgaśnięciem diody.
Zależnie od konfiguracji podczas operacji
może włączyć się sygnał dźwiękowy.

91
Lusterka wsteczne i szyby

ERGONOMIA i KOMFOR
T
3

LUSTERKA WSTECZNE

Jeżeli samochód jest w nie wyposażony,
lusterko wsteczne posiada drugie lusterko
dolne. Ma ono formę sferyczną, rozszerzającą
pole widzenia z boku. Widziane w nim
przedmioty są w rzeczywistości o wiele bliżej niż
to się wydaje. Należy to wziąć pod uwagę, aby
prawidłowo ocenić dystans do nadjeżdżającego
samochodu.
LUSTERKA WSTECZNE I SZYBY

Składanie elektryczne
Jeżeli jest na wyposażeniu samochodu,
lusterka składane są elektrycznie od
wewnątrz podczas postoju przy włączonym
zapłonie:


- Ustawić przełącznik A
w położeniu
środkowym.

- Pociągnąć przełącznik A
do tyłu.


Odmrażanie lusterek wstecznych

Jeżeli samochód wyposażony jest w tę funkcję,
należy nacisnąć na przycisk odmrażania tylnej
szyby. Składanie / rozkładanie podczas ryglowania /
odryglowania może być wyłączone.
Skonsultować się a ASO SIECI CITROËN lub z
warsztatem specjalistycznym.



Lusterka wsteczne regulowane elektrycznie



- Ustawić przełącznik A
w prawo lub w
lewo w celu wybrania odpowiedniego
lusterka.

- Przesuwać dźwignię B
w czterech
kierunkach w celu przeprowadzenia
regulacji.

- Ustawić przełącznik A
w pozycji
centralnej. Z zewnątrz zaryglować samochód za pomocą
pilota zdalnego sterowania lub klucza.

Rozkładanie elektryczne
Elektryczne rozkładanie lusterek wstecznych
odbywa się za pomocą pilota zdalnego
sterowania lub za pomocą klucza. Z
wyjątkiem sytuacji, gdy złożenie zostało
wykonane za pomocą przełącznika A
,
należy wtedy ponownie pociągnąć dźwignię
z położenia środkowego do tyłu.

Zewnętrzne lusterka wsteczne regulowane ręcznie

W celu dokonania regulacji, operować
dźwignią w czterech kierunkach.
W trakcie postoju zewnętrzne lusterka
wsteczne mogą być złożone ręcznie.
Jeżeli korpus lusterka wstecznego wyjdzie z
położenia początkowego, należy zatrzymać
samochód, ustawić ręcznie lub za pomocą
przełącznika składania elektrycznego.
Nie ma niebezpieczeństwa uszkodzenia,
nawet podczas mrozu.

92


Lusterka wsteczne i szyby







Lusterko wewnętrzne regulowane ręcznie

Lusterko wewnętrzne posiada dwa
położenia:


- dzienne (normalne),

- nocne (zapobiegające oślepianiu).
W celu zmiany położenia należy popchnąć
lub pociągnąć dźwigienkę, znajdującą się na
dolnej krawędzi lusterka.
LUSTERKO UMOŻLIWIAJĄCE
OBSERWOWANIE KANAPY
Lusterko, nałożone na wewnętrzne
lusterko wsteczne umożliwia kierowcy lub
pasażerowi z przodu pojazdu obserwowanie
wszystkich miejsc z tyłu.
Lusterko to, zamontowane na własnym
przegubie, z łatwą regulacją ręczną,
umożliwia obserwację tylnej części pojazdu.
Może być również stosowane dla lepszej
widoczności podczas manewrowania lub
wyprzedzania.
SZYBY TYLNE


Szyby boczne w 2 rzędzie
Jeżeli pojazd jest w nie wyposażony, szyby
boczne w 2 rzędzie są otwierane.
Ścisnąć dwa występy, a następnie otworzyć
szybę. Dostępne są cztery pozycje
otworzenia.
Podczas jazdy, szyba musi być zamknięta lub
zablokowana na jednej z czterech pozycji.

Szyby tylnego słupka w 3 rzędzie
Zainstalowane są na stałe.

93
Lusterka wsteczne i szyby

ERGONOMIA i KOMFOR
T
3

ELEKTRYCZNE PODNOŚNIKI SZYB



1. Przycisk podnośnika szyby kierowcy

2. Przycisk podnośnika szyby pasażera Sterowanie elektryczne podnośników jest
wyłączane:


- około 45 sekund po wyłączeniu zapłonu,

- po otworzeniu drzwi przednich, jeżeli
zapłon jest wyłączony.


Ponowne włączenie systemu

Po podłączeniu akumulatora, należy
ponownie uruchomić system antyzaciskowy.
Opuścić całkowicie szybę, a następnie
podnieść ją; po każdym naciśnięciu
będzie się podnosiła o kilka centymetrów.
Powtarzać czynność do całkowitego
zamknięcia szyby.
Po osiągnięciu położenia zamkniętej szyby,
należy przytrzymać przełącznik jeszcze
przez jedną sekundę.
W trakcie tej czynności, system zaciskowy
jest wyłączony.
Dysponują Państwo dwoma trybami
działania:

Tryb ręczny

Nacisnąć przycisk lub pociągnąć
za niego, nie pokonując punktu oporu.
Szyba zatrzyma się w momencie
zwolnienia przycisku.

Tryb automatyczny

Nacisnąć przycisk lub pociągnąć za niego,
pokonując punkt oporu. Szyba otworzy
się lub zamknie całkowicie po zwolnieniu
przycisku. Ponowne naciśnięcie przycisku
powoduje zatrzymanie szyby.
System antyzaciskowy
Jeżeli samochód jest wyposażony, gdy
podnosząca się szyba napotka przeszkodę,
zatrzyma się i częściowo opuści.
W przypadku nieoczekiwanego otworzenia
się szyby w trakcie jej zamykania, nacisnąć
przełącznik do całkowitego otworzenia.
W ciągu 4 kolejnych sekund, pociągnąć
przełącznik i przytrzymać do całkowitego
zamknięcia szyby.
W trakcie tej czynności, system
antyzaciskowy jest wyłączony.


Wskazówki praktyczne

W przypadku zaciśnięcia, w trakcie pracy
podnośnika szyby, należy zmienić kierunek
ruchu szyby. W tym celu, należy nacisnąć
odpowiedni przycisk.
Jeżeli kierowca włącza przycisk
podnośnika szyby pasażera, musi upewnić
się czy nikt nie uniemożliwi prawidłowego
zamknięcia szyby.
Kierowca powinien sprawdzić czy
pasażerowie prawidłowo używają
podnośników szyb.
W trakcie podnoszenia lub opuszczania
szyby, należy zwrócić szczególną uwagę na
dzieci.

94


Bezpieczeństwo podczas jazdy
HAMULEC POSTOJOWY
Nie ma potrzeby włączania biegu po zaparkowaniu
samochodu, szczególnie gdy jest on obciążony.
ŚWIATŁA AWARYJNE

Wcisnąć ten przycisk, migają światła
kierunkowskazów.
Światła te mogą działać przy wyłączonym
zapłonie.
Stosować wyłącznie w sytuacjach
niebezpiecznych, w przypadku zatrzymania
awaryjnego lub w czasie jazdy w warunkach
nienaturalnych.
BEZPIECZEŃSTWO PODCZAS JAZDY

Włączanie

Pociągnąć za dźwignię hamulca
postojowego, aby unieruchomić samochód.
Przed opuszczeniem samochodu, należy
upewnić się, czy hamulec ręczny został
zaciągnięty.
Zaciągnięcie lub nieprawidłowe
zwolnienie hamulca postojowego,
sygnalizowane jest zapaleniem się
kontrolki w zestawie wskaźników.
Zaciągnąć hamulec postojowy, wyłącznie
po zatrzymaniu pojazdu
.
W przypadku wyjątkowego użycia hamulca
postojowego podczas jazdy, należy zaciągać
hamulec bardzo powoli, aby nie zablokować
kół tylnych (niebezpieczeństwo poślizgu).

Parkując samochód na pochyłej drodze,
należy skręcić koła w kierunku chodnika i
zaciągnąć hamulec postojowy.
Wyłączanie

Pociągnąć za hamulec postojowy i wcisnąć
przycisk, a następnie całkowicie opuścić
dźwignię hamulca.

95

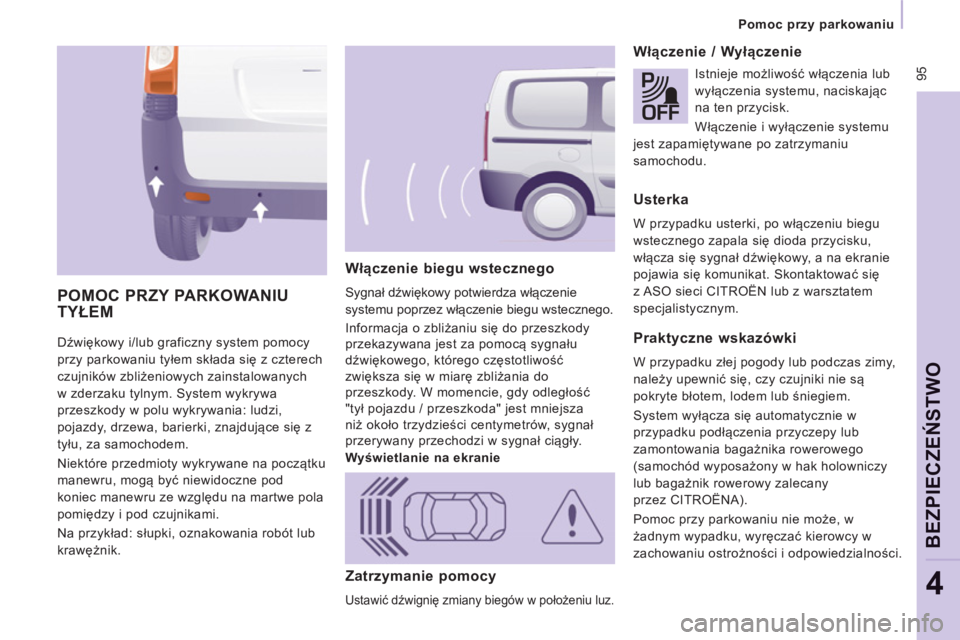

Pomoc przy parkowaniu

BEZPIECZEŃ
STWO
4

Dźwiękowy i/lub graficzny system pomocy
przy parkowaniu tyłem składa się z czterech
czujników zbliżeniowych zainstalowanych
w zderzaku tylnym. System wykrywa
przeszkody w polu wykrywania: ludzi,
pojazdy, drzewa, barierki, znajdujące się z
tyłu, za samochodem.
Niektóre przedmioty wykrywane na początku
manewru, mogą być niewidoczne pod
koniec manewru ze względu na martwe pola
pomiędzy i pod czujnikami.
Na przykład: słupki, oznakowania robót lub
krawężnik.
Włączenie biegu wstecznego

Sygnał dźwiękowy potwierdza włączenie
systemu poprzez włączenie biegu wstecznego.
Informacja o zbliżaniu się do przeszkody
przekazywana jest za pomocą sygnału
dźwiękowego, którego częstotliwość
zwiększa się w miarę zbliżania do
przeszkody. W momencie, gdy odległość
"tył pojazdu / przeszkoda" jest mniejsza
niż około trzydzieści centymetrów, sygnał
przerywany przechodzi w sygnał ciągły.


Włączenie / Wyłączenie

POMOC PRZY PARKOWANIUTYŁEM


Wyświetlanie na ekranie
Istnieje możliwość włączenia lub
wyłączenia systemu, naciskając
na ten przycisk.
Włączenie i wyłączenie systemu
jest zapamiętywane po zatrzymaniu
samochodu.


Usterka

W przypadku usterki, po włączeniu biegu
wstecznego zapala się dioda przycisku,
włącza się sygnał dźwiękowy, a na ekranie
pojawia się komunikat. Skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.


Praktyczne wskazówki

W przypadku złej pogody lub podczas zimy,
należy upewnić się, czy czujniki nie są
pokryte błotem, lodem lub śniegiem.
System wyłącza się automatycznie w
przypadku podłączenia przyczepy lub
zamontowania bagażnika rowerowego
(samochód wyposażony w hak holowniczy
lub bagażnik rowerowy zalecany
przez CITROËNA).
Pomoc przy parkowaniu nie może, w
żadnym wypadku, wyręczać kierowcy w
zachowaniu ostrożności i odpowiedzialności.
Zatrzymanie pomocy

Ustawić dźwignię zmiany biegów w położeniu luz.

ABS
ABS


Bezpieczeństwo podczas jazdy

SYGNAŁ DŹWIĘKOWY

Nacisnąć środek kierownicy.

SYSTEM ZAPOBIEGAJĄCY BLOKADZIE KÓŁ (ABS - REF)Ą

Systemy ABS i REF (elektroniczny
rozdzielacz siły hamowania) zwiększają
stabilność i sterowność samochodu podczas
hamowania, w szczególności na nawierzchni
uszkodzonej lub śliskiej.
ABS uniemożliwia zablokowanie się kół,
natomiast REF zarządza siłą hamowania
poszczególnych kół.
Wskazówki praktyczne

ABS włącza się automatycznie, gdy
istnieje niebezpieczeństwo zablokowania
kół. Nie wpływa on na skrócenie drogi
hamowania.
Na śliskiej nawierzchni (oblodzenie, olej,
itp.) ABS może nawet wydłużyć drogę
hamowania. W przypadku hamowania
awaryjnego, należy wcisnąć pedał hamulca
do oporu, trzymając cały czas nogę na
pedale hamulca, skupiając całą uwagę na
ominięciu przeszkody.
Normalne działanie systemu ABS może
objawiać się lekkimi drganiami pedału
hamulca.
W przypadku zmiany kół (opony i felgi),
należy sprawdzić, czy posiadają one
referencje CITROËNA. Zapalenie się tej kontrolki,
sprzężonej z kontrolką hamulca
i STOP, której towarzyszy sygnał
dźwiękowy oraz komunikat
na ekranie, oznacza niesprawność
elektronicznego rozdzielacza sił
y hamowania,
co może doprowadzić do utraty kontroli nad
samochodem w trakcie hamowania.

Należy bezwzględnie zatrzymać pojazd.

SYSTEM WSPOMAGANIA
HAMOWANIA AWARYJNEGO (AFU)
W nagłych przypadkach system ten umożliwia
szybsze osiągnięcie optymalnego ciśnienia
w układzie hamulcowym poprzez mocne
naciśnięcie i przytrzymanie pedału hamulca.
Włącza się on w zależności od prędkości
wciśnięcia pedału hamulca.
Zmienia opór pedału hamulca pod stopą. Zapalenie się tej kontrolki, której
towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie,
sygnalizuje niesprawność systemu
ABS, co może doprowadzić do utraty kontroli
nad samochodem w trakcie hamowania. W obydwu przypadkach, należy
skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
Aby wydłużyć działanie systemu
wspomagania hamowania awaryjnego:
przytrzymać stopę na pedale hamulca.

ESP
OFF
97


Bezpieczeństwo podczas jazdy


BEZPIECZEŃ
STWO
4

SYSTEM ANTYPOŚLIZGOWY (ASR) I DYNAMICZNA KONTROLA STABILNOŚCI (ESC)()

Systemy te są ze sobą sprzężone i
uzupełniają system ABS.
ASR, jest to układ zapewniający optymalne
działanie napędu, zapobiegający utracie
kontroli podczas przyspieszania.
Układ ten optymalizuje działanie układu
napędowego, co umożliwia uniknięcie
poślizgu kół, poprzez odpowiednie
przyhamowanie kół napędowych i
sterowanie silnika. Umożliwia również
polepszenie stabilności kierunkowej
samochodu podczas przyspieszania. jazdy samochodu od toru jazdy żądanego
przez kierowcę, układ ESC całkowicie
automatycznie przyhamowuje jedno lub kilka
z kół i steruje pracą silnika, aby przywrócić
samochodowi żądany tor jazdy.
Wyłączenie systemów ASR/ESC

W szczególnych warunkach (ruszanie
pojazdem w błocie, na drodze zaśnieżonej,
na śliskim podłożu) może okazać się
pomocne wyłączenie systemów ASR i ESC,
aby umożliwić kołom poślizg i złapanie
przyczepności.


- Wcisnąć przycisk znajdujący się na
konsoli środkowej.

- Kontrolka zapala się: systemy ASR i
ESC nie działają.
Kontrola działania


Praktyczne wskazówki

Systemy ASR/ESC zapewniają dodatkowe
bezpieczeństwo przy normalnym sposobie
prowadzenia i nie powinny zachęcać
kierowcy do wykonywania ryzykownych
manewrów lub jazdy ze zbyt dużą
prędkością.
Działanie tych systemów jest uzależnione od
przestrzegania zaleceń producenta pojazdu,
dotyczących kół jezdnych (ogumienie i felgi),
elementów układu hamulcowego, elementów
elektroniki, jak też procedur montażu i
sposobów napraw.
Po wypadku niezbędne jest wykonanie
kontroli tych systemów w ASO
SIECI CITROËN lub w warsztacie
specjalistycznym.
Działanie systemów ASR i ESC

Dioda miga w przypadku
uruchomienia systemów
ASR lub ESC.

Ponowne włączenie systemów:


- automatycznie po przekroczeniu
prędkości 50 km/h,

- ręcznie po ponownym naciśnięciu
przycisku.
W przypadku pojawienia się usterki
w działaniu systemów, kontrolka
zapala się i jednocześnie pojawia
się sygnał dźwiękowy i komunikat
na ekranie.
Należy skontaktować się z
ASO SIECI CITROËN lub z warsztatem
specjalistycznym w celu sprawdzenia
systemu.
Kontrolka może zapalić się również w
przypadku niskiego ciśnienia w ogumieniu.
Sprawdzić ciśnienie w każdej oponie.

Jeśli chodzi o ESC, to należy utrzymywać
kierunek jazdy i nie należy próbować
kontrować kołem kierownicy.
W przypadku odchylenia rzeczywistego toru

98


Bezpieczeństwo podczas jazdy


"GRIP CONTROL"

Naciśnięcie na pedał
przyspieszenia powinno
być odpowiednie, aby
moc silnika pozwoliła na
optymalne sterowanie
różnymi parametrami. Umożliwiający jazdę po śniegu, błocie i
piasku system przeniesienia napędu jest
wynikiem połączenia bezpieczeństwa,
przyczepności i zwrotności, które są
związane z uniwersalnymi oponami
Michelin
® Agilis 51 M+S.
Pozwala on na jazdę w większości
warunków słabej przyczepności.









Praktyczne wskazówki
Samochód jest przede wszystkim
przystosowany do jazdy po nawierzchni
utwardzonej, ale czasami można wjeżdżać
na drogi nieutwardzone.
Należy jednak pamiętać, że samochód,
szczególnie gdy jest mocno obciążony, nie
jest przystosowany do następującej jazdy:


- przejeżdżania i jazdy po terenie,
który może uszkodzić podwozie lub
wyrwać elementy samochodu (przewód
paliwa, chłodnicę paliwa, …) poprzez
najechanie na przeszkody lub kamienie,

- jazdy po terenie o dużym nachyleniu lub
zmniejszonej przyczepności,

- przejeżdżania przez strumienie.
