CITROEN JUMPER MULTISPACE 2014 InstruktionsbÖcker (in Swedish)

ESP OFF
99
Säkerhet vid körning

SÄKERHE
T
4


Den här ESC-funktionen är
anpassad för ett begränsat
hjulspinn, med utgångspunkt från
olika väggreppsförhållanden som
är vanliga på vägarna.
Efter varje gång tändningen stängs av
återgår systemet automatiskt till ESC-läget.

Läget ESC OFF
är
bara anpassat till de
särskilda förhållanden
som råder vid start
eller låg fart.
Över 50 km/tim återgår systemet automatiskt
till ESC-läget.
Funktionsläget "snö"
ger
möjlighet att anpassa båda
framhjulens drivning efter det
väggrepp som råder.
Vid en fartökning optimerar systemet
hjulspinnet för att åstadkomma bästa möjliga
acceleration med det befintliga väggreppet.

Funktionsläget "terräng"
(lera,
vått gräs etc.) tillåter hjulet
med det sämsta greppet att
spinna mycket vid start på hala
vägar, för att bli av med leran och återfinna
väggreppet. Parallellt leds så mycket av
vridmomentet som möjligt till hjulet med det
bästa väggreppet.
När bilen börjar röra sig framåt optimerar
systemet hjulspinnet, för att så långt som
möjligt uppfylla förarens önskemål.
Funktionsläget "sand"
tillåter
ett litet samtidigt hjulspinn på de
båda drivhjulen, för att bilen ska
kunna ta sig framåt och för att
begränsa riskerna att köra fast.
Använd inte de andra funktionslägena när
du kör i sand eftersom bilen i så fall kan
köra fast.

100
Säkerhetsbälten

Inställning i höjdled

Tryck ihop reglaget och förflytta enheten
på förarsätets sida och det individuella
passagerarsätets sida.
Om bilen är utrustad med en
passagerarsoffa fram, kan bältet som är
förknippat med mittplatsen inte ställas in i
höjdled.
Lossa

Tryck på den röda knappen.
SÄKERHETSBÄLTEN

Rätt användning

Föraren bör se till att passagerarna har
spänt fast sina säkerhetsbälten.
Oavsett var du sitter i bilen ska du alltid
använda säkerhetsbältet, även på korta
sträckor.
Säkerhetsbältena är försedda med en
spännrulle som automatisk anpassar bältets
längd kroppen.
Använd inget annat för att justera bältena
(klädnypor, klämmor osv.)
Kontrollera att bältet rullas upp korrekt efter
användningen.
När ett säte har varit nedfällt eller demonterat
bör du kontrollera att bältet är korrekt
upprullat. Det pyrotekniska systemet kan
aktiveras före krockkuddarna, beroende på
hur kollisionen ser ut och hur kraftig den är.
Systemet spänner ögonblickligen åt bältena
om passagerarnas kroppar.
När systemets tändsats aktiveras hörs ett
ljud och en lätt, ofarlig rök utvecklas.

Spänna fast

Dra i remmen och för in låstungan i låset.
Kontrollera att bältet är låst genom att prova
att dra i remmen.
Kontrollampa som anger
att förarens bilbälte inte är
fastspänt
Denna kontrollampa tänds då
bilen startas, om föraren inte har
spänt fast sitt säkerhetsbälte.

Kontrollampa som anger att
passagerarens bilbälte inte är
fastspänt
Om bilen är utrustad med ett
framsäte för en frampassagerare,
tänds denna kontrollampa då bilen startas,
om passageraren inte har spänt fast sitt bälte.

101
Säkerhetsbälten

SÄKERHE
T
4

Kraftbegränsaren minskar bältets tryck mot
kroppen.
Bilbälten med pyrotekniska bältessträckare
fungerar enbart med tändningen på.
Spännrullarna är utrustade med ett system
för automatisk spärrning vid kollision eller
nödbromsning.
Du lossar bilbältet genom att trycka på den
röda knappen. Följ med i bältets rörelse när
du har lossat det.
Kontrollampan för krockkuddssystemet
tänds om bältessträckarna är utlösta.
Kontakta CITROËN eller en annan
kvalificerad verkstad.
Rekommendationer för barn:


- använd en lämplig bilbarnstol om
passageraren är under 12 år eller
kortare än 1,50 m

- åk aldrig med ett barn i famnen, även
om ni har säkerhetsbälte
SÄKERHETSBÄLTEN PÅ SITTPLATSERNA I FRAMSÄTET

SÄKERHETSBÄLTEN I
BAKSÄTET
Om bilen har ett individuellt säte och en
passagerarsoffa med 2 sittplatser, är de
3 platserna försedda med trepunktsbälten
och spännrullar.
Mittplatsen har en styrning och en
spännrulle för bältet, som är fast förbundna
med ryggstödet. Ytterligare information om
bilbarnstolarna finns under rubriken 4,
avsnittet "Barn i bilen".
På grund av gällande säkerhetsregler bör
du låta en CITROËN -verkstad utföra alla
ingrepp och kontroller på bilbältena med
utrustning.
Kontrollera regelbundet bilbältena hos
en CITROËN -verkstad eller en annan
kvalificerad verkstad (även efter en mindre
krock). Det får inte finnas några tecken på
slitage, brott eller revor. De får heller inte
modifieras.
Rengör bältena med tvålvatten eller
rengöringsmedel från CITROËN.
Ett effektivt säkerhetsbälte ska:


- endast vara spänt runt en person,

- inte vara vridet, kontrollera genom att dra det
framför kroppen med en regelbunden rörelse,

- spännas åt så att det sitter så nära kroppen
som möjligt.
Den övre delen av bältet ska placeras ovanpå
axeln.
Den nedre delen ska placeras så lågt ner på
bäckenet som möjligt.
Kasta inte om bälteslåsen eftersom de i så fall
inte fungerar som de ska. Om sätet har armstöd
ska den nedre delen av bältet alltid föras under
armstödet.
Kontrollera fastspänningen av bältet genom att
dra i det med ett bestämt ryck.

Med krockkuddar fram

Sittplatserna i framsätet är utrustade
med pyrotekniska bältessträckare och
tryckbegränsare.


Utan krockkudde fram

Om din bil är utrustad med en
passagerarsoffa fram utan krockkudde, har
mittpassagerarens säkerhetsbälte ingen
pyroteknisk bältessträckare.
I rad 2 och 3, se till att rätt bälte används
med det rätta låset. Kasta inte om bältet
eller bälteslåset för de yttre platserna med
låset eller bältet för mittplatsen.

102

103
Krockkuddar

SÄKERHE
T
4

Krockkuddssystemet har konstruerats för
att ge föraren och passagerarna i bilen
(utom på mittplatsen i rad 2 och 3) optimalt
skydd vid krock. Det kompletterar det
skydd som ges av säkerhetsbältena med
kraftbegränsare.
Vid en krock registrerar de
elektroniska sensorerna det som sker i
krockdetekteringszonerna:


- vid en kraftig kollision blåses
krockkuddarna omedelbart upp och
bidrar till ett bättre skydd av personerna i bilen. Omedelbart efter kollisionen
töms krockkuddarna snabbt för att inte
störa sikten eller göra det svårt att ta sig
ut ur bilen


- vid en kollision som inte är kraftig, vid
krock bakifrån och i vissa fall då bilen
välter löser krockkuddarna inte ut.
Enbart bilbältet bidrar till ett tillräckligt
skydd i dessa situationer.
Kollisionskraften beror på typen av hinder
och bilens hastighet i kollisionsögonblicket. Passagerarens krockkudde måste
kopplas bort om en bilbarnstol
monteras i bakåtvänt läge. Rubrik 4, avsnitt
"Barn i bilen".

Krockkuddarna fungerar endast med
påslagen tändning.
Detta system fungerar bara en gång.
Om en andra krock inträffar (vid samma
olyckstillfälle eller ett annat), aktiveras
krockkudden inte.
Aktiveringen av krockkuddarna åtföljs av en
liten rökutveckling och av en knall från den
integrerade tändsatsen i systemet.
Denna rök är inte skadlig, men kan visa sig
irriterande för känsliga personer.
KROCKKUDDAR

104
Krockkuddar
Rätt användning

Ställ in sätet i normalt och upprätt läge.
Spänn fast säkerhetsbältet och ställ in det rätt.
Låt ingenting fi nnas mellan framsätena och
krockkuddarna (barn, djur, föremål...). Det kan
skada föraren eller passageraren eller hindra
krockkudden från att aktiveras på rätt sätt.
Efter en olycka eller om bilen har stulits, bör
krockkuddssystemen ses över.
Alla ingrepp i krockkuddssystemen är
strängt förbjudna, såvida de inte utförs av
personal på en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Sidokrockkuddar
Täck endast över sätena med överdrag
som ingår i sortimentet. Dessa hindrar inte
aktiveringen av sidokrockkuddarna. Kontakta
CITROËN eller en annan kvalificerad
verkstad.
Fäst eller limma ingenting på
stolarnas ryggstöd, det kan leda till
skador i bröstkorgen eller armen när
sidokrockkudden aktiveras.
Luta dig inte mot dörren mer än nödvändigt.

Krockkuddar fram
Håll aldrig i rattekrarna när du kör och lägg
inte händerna på rattens mittdel.
Låt inte passageraren sätta upp fötterna på
instrumentbrädan, det kan innebära risk för
allvarliga kroppsskador om krockkudden
aktiveras.
Rök inte, när krockkuddarna aktiveras kan
de förorsaka brännskador på grund av
cigarrett eller pipa.
Demontera aldrig ratten och gör aldrig hål i
rattnavets kåpa, som inte heller får utsättas
för stötar.
Även om man vidtar alla föreskrivna
försiktighetsåtgärder kan en risk för skador
eller lättare brännskador på huvudet,
bröstkorgen eller armarna inte uteslutas när
en krockkudde löser ut. Krockkudden blåses
upp på ett ögonblick (några millisekunder)
och släpper omedelbart ut varm gas genom
hål som är avsedda för detta ändamål.

Krockgardiner
Fäst eller limma ingenting i taket, det kan
leda till skador i huvudet när krockgardinen
aktiveras.
Demontera inte handtagen som monterats
i taket, de bidrar till fastsättningen av
krockgardinerna.

105
Krockkuddar

SÄKERHE
T
4

Sidokrockkuddar

Om din bil har denna utrustning, skyddar
den föraren och frampassageraren i
händelse av häftig sidokrock, för att
begränsa riskerna för skador i bröstkorgen.
Båda sidokrockkuddarna är inbyggda i
framsätets ryggstöd, närmast dörren.
Krockdetekteringszoner


A.
Frontalkrock.

B.
Sidokrock. Om denna kontrollampa tänds
på instrumenttavlan, åtföljd av
en ljudsignal och ett meddelande
på displayen är det skäl att
kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad för kontroll av
systemet. Krockgardinerna skulle kanske
inte aktiveras i händelse av häftig krock.


Aktivering
Krockkudden aktiveras på sidan i händelse
av häftig sidokrock mot hela eller en del av
sidokrockzonen B
.
Sidokrockkudden är placerad mellan
personen i framsätet och motsvarande
dörrpanel.


Krockgardiner

Skyddar föraren och passagerarna (utom
på mittplatserna i rad 2 och 3) i händelse av
kollision från sidan, för att begränsa riskerna
för skador i huvudet.
Alla krockgardiner är inbyggda i stolparna
och den övre delen av kupén.

Aktivering
Krockgardinen aktiveras på samma gång
som motsvarande sidokrockkudde i
händelse av sidokrock mot hela eller en del
av sidokrockzonen B
.
Krockgardinen aktiveras mellan personen i
fram- eller baksätet och bilrutorna.
Vid en mindre häftig krock från sidan
eller om bilen välter, kan det hända att
krockgardinen inte aktiveras.
Vid krock bakifrån eller frontal krock
aktiveras krockgardinen inte.
Funktionsstörning

106
Krockkuddar

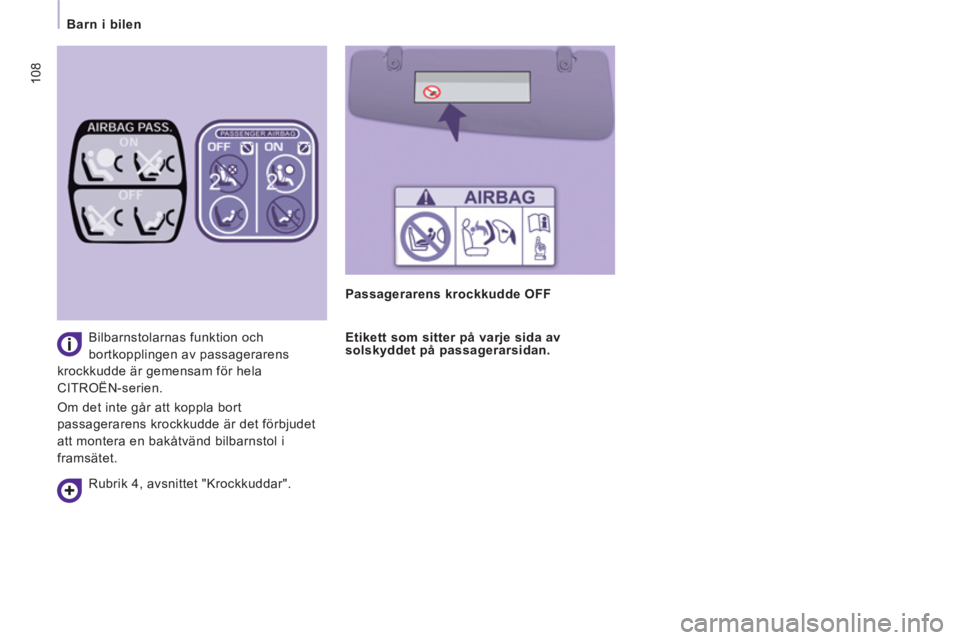

Bortkoppling
Endast frampassagerarens krockkudde kan
kopplas bort:


- Med frånslagen tändning
stick in
nyckeln i reglaget för bortkoppling av
passagerarens krockkudde,

- vrid den till läget "OFF"
,

- och dra ut nyckeln i detta läge.


Krockkuddar fram

Förarens krockkudde är inbyggd i
mitten av ratten, frampassagerarens i
instrumentbrädan.
Återaktivering
I läge "OFF"
aktiveras passagerarens
krockkudde inte ut vid krock.
Så fort du tar bort bilbarnstolen, vrider du
reglaget för airbagsystemet till läge "ON"
för att på nytt aktivera systemet och skydda
passageraren i händelse av kollision. För att garantera barnets säkerhet
måste du koppla bort passagerarens
krockkudde, om du monterar en bilbarnstol
i bakåtvänd riktning på frampassagerarens
säte. Annars kan barnet riskera att skadas
allvarligt när krockkudden aktiveras.
Kontrollampan för airbagsystemet
på instrumenttavlan lyser konstant
tiden bortkopplingen varar.
Aktivering
Krockkuddarna aktiveras samtidigt, utom om
passagerarens krockkudde är bortkopplad,
vid häftig frontal krock mot hela eller en del
av den frontala krockzonen A
.
Krockkudden fram är placerad mellan
personen i framsätet och instrumentbrädan.

Fel i krockkudde fram
Om denna kontrollampa tänds,
åtföljd av en ljudsignal och
ett meddelande på skärmen,
kontakta CITROËN eller en
kvalificerad verkstad för kontroll
av systemet.
Om de två kontrollamporna för
airbagsystemet lyser med fast sken,
montera inte en bilbarnstol i bakåtvänt läge.
Kontakta CITROËN eller en kvalificerad
verkstad.

107
Barn i bilen

SÄKERHE
T
4

ALLMÄNT OM BILBARNSTOLAR


Bakåtvänt läge
Rekommenderas i baksätet upp till 4 års
ålder eller så länge det är möjligt.
När en bilbarnstol av bakåtvänd typ
monteras på frampassagerarens plats,
måste passagerarens krockkudde vara
bortkopplad. Annars riskerar barnet att
skadas allvarligt då krockkudden aktiveras.
Framåtvänt läge
Rekommenderas i baksätet från 4 års ålder.
När en bilbarnstol av framåtvänd typ
monteras på frampassagerarens plats ska
passagerarens krockkudde vara aktiverad.

BILBARNSTOL I FRAM- ELLER BAKSÄTE


Reglerna för transport av barn är specifika
för varje land. Ta reda på lagstiftningen i ditt
land.
Titta på listan över bilbarnstolar som
godkänts i ditt land. Isofix-fästena,
baksätena, passagerarens krockkudde och
dess bortkoppling beror på den saluförda
versionen.
Även om CITROËN vid konstruktionen
av bilen har lagt speciell vikt vid barnens
säkerhet i bilen beror deras säkerhet även
på dig själv.
För maximal säkerhet bör du beakta följande
anvisningar:


- alla barn under 12 år/under 1.50 m
måste transporteras i godkända
bilbarnstolar som är anpassade till deras
vikt, på platser som är utrustade med
säkerhetsbälten eller ISOFIX-fästen,

- statistiskt sett är de säkraste platserna
för transport av barn i bilens baksäte,

- ett barn under 9 kg måste transporteras
i bakåtvänt läge i fram- eller baksätet,

- passageraren får inte åka med ett barn i
famnen.

108


Barn i bilen


Bilbarnstolarnas funktion och
bortkopplingen av passagerarens
krockkudde är gemensam för hela
CITROËN-serien.
Om det inte går att koppla bort
passagerarens krockkudde är det förbjudet
att montera en bakåtvänd bilbarnstol i
framsätet.

Rubrik 4, avsnittet "Krockkuddar".






Passagerarens krockkudde OFF

Etikett som sitter på varje sida av
solskyddet på passagerarsidan.
