CITROEN JUMPER MULTISPACE 2014 InstruktionsbÖcker (in Swedish)

DIESEL
129
Bränsle

KONTROLLER
6

AVSTÄNGNING AV
BRÄNSLETILLFÖRSEL
Vid en kraftig krock stängs bränsletillförseln
till motorn automatiskt av.
HANDPUMP (DIESEL)

Vid bränslestopp måste systemet avluftas:


- fyll på minst 5 liter bränsle i tanken,

- manövrera den manuella pumpen,
som finns under motorhuven under
skyddslocket, tills bränsle syns i den
genomskinliga ledningen,

- starta motorn. Kontrollampan blinkar och ett
meddelande visas på displayen.
Kontrollera att det inte känns någon lukt
och att bränsle inte har läckt ut innan du
återställer bränslematningen så här:


- Slå av tändningen (STOP-läge),

- Dra ut tändningsnyckeln,

- Stick in tändningsnyckeln igen,

- Slå på tändningen och starta motorn.
Bränslekvalitet för dieselmotorer Bränslekvalitet för bensinmotorer


Dieselmotorerna är fullständigt kompatibla
med biobränslen som uppfyller aktuella
och framtida europeiska standarder (diesel
som uppfyller EN 590 i blandning med ett
biobränsle som uppfyller EN 14214) och
som kan tankas på bränslestationer (möjlig
tillblandning av 0 till 7 % metylester av
fettsyra).
Biobränslet B30 kan användas i vissa
dieselmotorer. Denna användning sker
emellertid på villkor att man noggrant
uppfyller de särskilda servicevillkoren.
Fråga din CITROËN-verkstad eller en annan
kvalificerad verkstad om råd.
Användning av alla andra typer av
(bio)bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor...) i ren eller utspädd form
är strängt förbjuden (risk för skador i motorn
och bränslesystemet).

Bensinmotorerna är fullständigt kompatibla
med biobränslen av typ E10 eller E24
(som innehåller 10 % eller 24 % etanol)
som uppfyller kraven i de europeiska
standarderna EN 228 och EN 15376.
Bränslen av typ E85 (som innehåller upp till
85 % etanol) är uteslutande reserverade för
bilar som säljs för användning av denna typ
av bränsle (BioFlex-bilar). Etanolens kvalitet
ska uppfylla kraven i EN 15293.
Endast i Brasilien saluförs speciella bilar
som fungerar med bränslen som innehåller
upp till 100 % etanol (typ E100).

130
Bränsle
KNAPP FÖR AVLUFTNING AV
BRÄNSLESYSTEM (DIESEL)
Vid bränslestopp kan systemet avluftas med
hjälp av en tryckknapp:


- fyll på minst 5 liter bränsle i tanken,

- öppna motorhuven,
- knäpp loss skyddskåpan för att komma
åt tryckknappen för avluftning,

- lägg kåpan till höger om motorn,

- tryck hårt på tryckknappen för att
aktivera den. Bränslet får slangen att
hårdna när det passerar,

- aktivera startmotorn tills motorn startar,
- placera de två springorna i stiften
baktill på motorn för att sätta tillbaka
skyddskåpan,

- knäpp fast skyddskåpan,

- stäng motorhuven. Fortsätt inte, om motorn inte startar vid
första försöket.
Tryck en gång till på
avluftningsknappen och gör sedan ett
nytt försök med startmotorn.

131


Batteri
ÅTGÄRDER
7

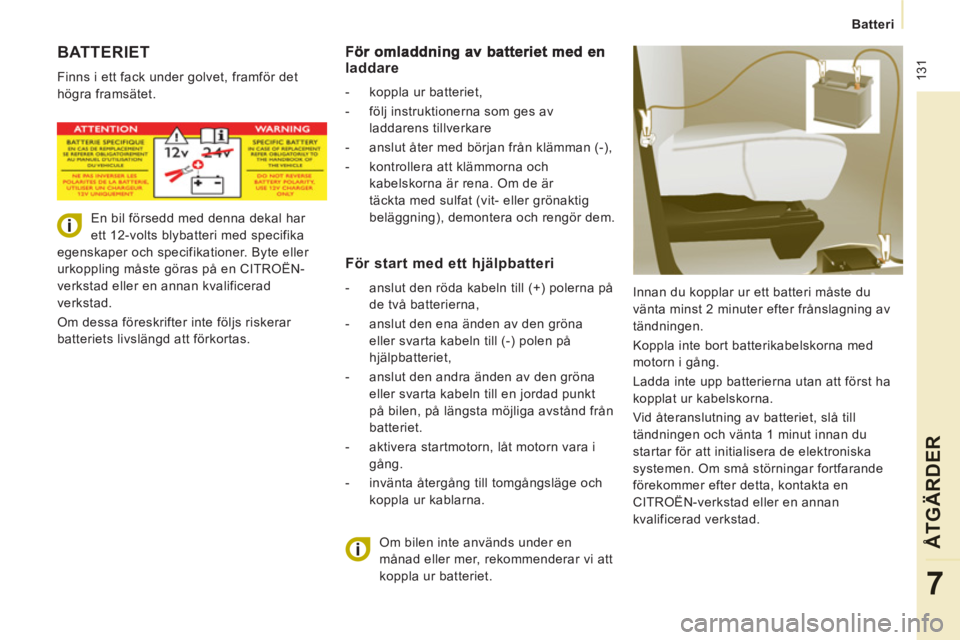

BATTERIET

Finns i ett fack under golvet, framför det
högra framsätet.
Innan du kopplar ur ett batteri måste du
vänta minst 2 minuter efter frånslagning av
tändningen.
Koppla inte bort batterikabelskorna med
motorn i gång.
Ladda inte upp batterierna utan att först ha
kopplat ur kabelskorna.
Vid återanslutning av batteriet, slå till
tändningen och vänta 1 minut innan du
startar för att initialisera de elektroniska
systemen. Om små störningar fortfarande
förekommer efter detta, kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
Om bilen inte används under en
månad eller mer, rekommenderar vi att
koppla ur batteriet. laddare


- koppla ur batteriet,

- följ instruktionerna som ges av
laddarens tillverkare

- anslut åter med början från klämman (-),

- kontrollera att klämmorna och
kabelskorna är rena. Om de är
täckta med sulfat (vit- eller grönaktig
beläggning), demontera och rengör dem.

För start med ett hjälpbatteri



- anslut den röda kabeln till (+) polerna på
de två batterierna,

- anslut den ena änden av den gröna
eller svarta kabeln till (-) polen på
hjälpbatteriet,

- anslut den andra änden av den gröna
eller svarta kabeln till en jordad punkt
på bilen, på längsta möjliga avstånd från
batteriet.

- aktivera startmotorn, låt motorn vara i
gång.

- invänta återgång till tomgångsläge och
koppla ur kablarna.
En bil försedd med denna dekal har
ett 12-volts blybatteri med specifika
egenskaper och specifikationer. Byte eller
urkoppling måste göras på en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Om dessa föreskrifter inte följs riskerar
batteriets livslängd att förkortas.

132
Batteri
ENERGISPARLÄGE

Efter att motorn stängts av och nyckeln
är i tändningsläge, kan vissa funktioner
(vindrutespolare, fönsterhissar, taklampor,
bilradio, etc.) användas endast under
sammanlagt trettio minuter, för att inte ladda
ur batteriet.
Då trettio minuter förflutit övergår de
aktiverade funktionerna till energisparläge
och kontrollampan för batteriet blinkar åtföljt
av ett meddelande på displayen.
För att åter kunna använda dessa funktioner
måste du starta motorn och låta den gå en
kort stund.
Den tid du förfogar över är då dubbelt så
lång som motorn var igång (dock minst fem
och högst trettio minuter).
Ett urladdat batteri innebär att motorn inte
kan startas.

Reparera ett hjul
ÅTGÄRDER
7

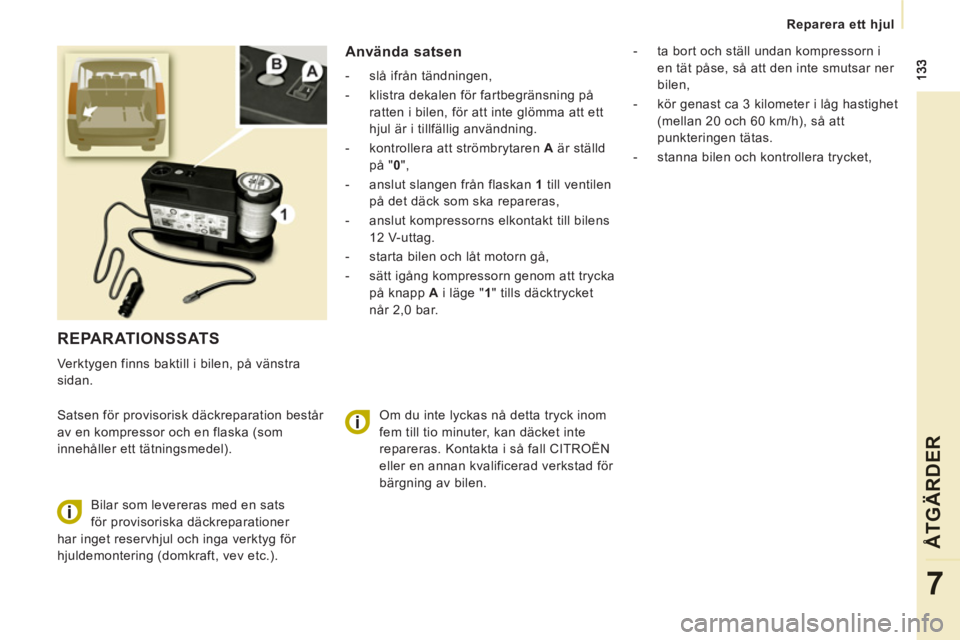

REPARATIONSSATS

Verktygen finns baktill i bilen, på vänstra
sidan.
Satsen för provisorisk däckreparation består
av en kompressor och en flaska (som
innehåller ett tätningsmedel).
Använda satsen


- slå ifrån tändningen,

- klistra dekalen för fartbegränsning på
ratten i bilen, för att inte glömma att ett
hjul är i tillfällig användning.

- kontrollera att strömbrytaren A
är ställd
på " 0
",

- anslut slangen från flaskan 1
till ventilen
på det däck som ska repareras,

- anslut kompressorns elkontakt till bilens
12 V-uttag.

- starta bilen och låt motorn gå,

- sätt igång kompressorn genom att trycka
på knapp A
i läge " 1
" tills däcktrycket
når 2,0 bar.
Bilar som levereras med en sats
för provisoriska däckreparationer
har inget reservhjul och inga verktyg för
hjuldemontering (domkraft, vev etc.).
- ta bort och ställ undan kompressorn i
en tät påse, så att den inte smutsar ner
bilen,

- kör genast ca 3 kilometer i låg hastighet
(mellan 20 och 60 km/h), så att
punkteringen tätas.

- stanna bilen och kontrollera trycket,
Om du inte lyckas nå detta tryck inom
fem till tio minuter, kan däcket inte
repareras. Kontakta i så fall CITROËN
eller en annan kvalificerad verkstad för
bärgning av bilen.

134
Reparera ett hjul

- anslut slangen från kompressorn direkt
till ventilen på det reparerade däcket.

- anslut på nytt kompressorns elkontakt till
12 V-uttaget i bilen,

- starta bilen på nytt och låt motorn gå, Varning: flaskan med tätningsmedel
innehåller etylenglykol, en produkt
som är skadlig vid intag och irriterar
ögonen. Förvara den utom räckhåll för barn.
Vätskans bäst-före-datum anges på flaskan.
Flaskan får bara användas en gång. Även
om det finns tätningsmedel kvar måste den
bytas ut.
Efter användning får flaskan inte kastas
i naturen, lämna den på en CITROËN-
verkstad eller en godkänd insamlingspunkt.
Glöm inte att skaffa en ny flaska med
tätningsmedel hos CITROËN eller på en
kvalificerad verkstad.
- j u stera trycket med kompressorn
(tryckhöjning: strömbrytaren A
i läge " 1
".
Tryckminskning: strömbrytaren A
i läge " 0
"
och tryckning på knappen B
) tills trycket
överensstämmer med dekalen för
däcktryck (sitter i dörröppningen på
förarsidan). Glöm inte att kontrollera
att det punkterade hjulet håller tätt
(ingen tryckförlust efter flera kilometers
körning),

- ta bort kompressorn och ställ undan hela
reparationssatsen,

- kör inte fortare än 80 km/h och begränsa
körsträckan till 200 km,

- Kör så snart som möjligt till en
CITROËN-verkstad eller en annan
kvalificerad verkstad för att låta däcket
repareras eller bytas ut av en fackman.

135


Byta ett hjul
ÅTGÄRDER
7

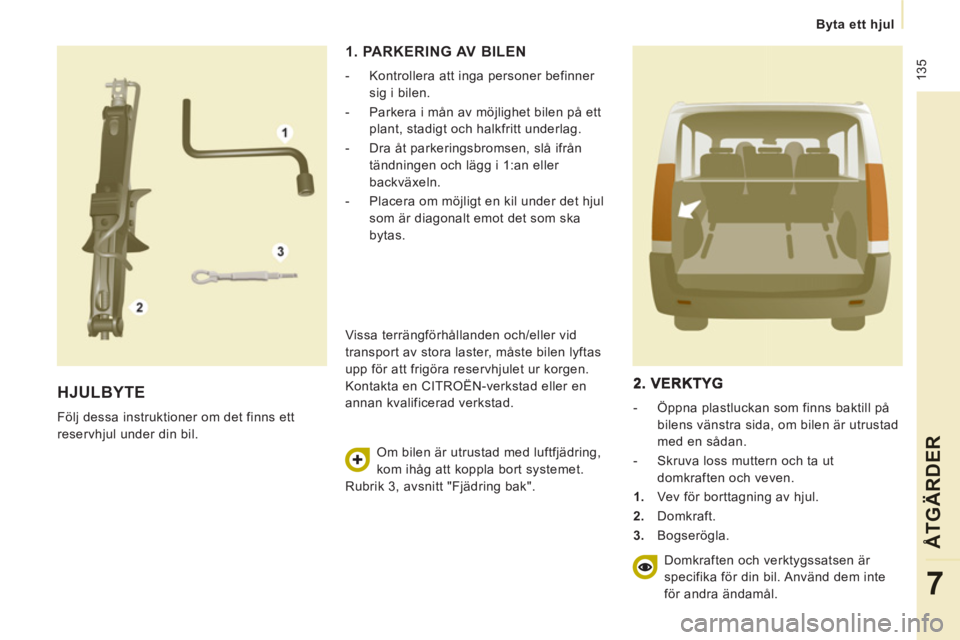

HJULBYTE

Följ dessa instruktioner om det finns ett
reservhjul under din bil.
1. PARKERING AV BILEN


- Kontrollera att inga personer befinner
sig i bilen.

- Parkera i mån av möjlighet bilen på ett
plant, stadigt och halkfritt underlag.

- Dra åt parkeringsbromsen, slå ifrån
tändningen och lägg i 1:an eller
backväxeln.

- Placera om möjligt en kil under det hjul
som är diagonalt emot det som ska
bytas.
Vissa terrängförhållanden och/eller vid
transport av stora laster, måste bilen lyftas
upp för att frigöra reservhjulet ur korgen.
Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Om bilen är utrustad med luftfjädring,
kom ihåg att koppla bort systemet.
Rubrik 3, avsnitt "Fjädring bak".



- Öppna plastluckan som finns baktill på
bilens vänstra sida, om bilen är utrustad
med en sådan.

- Skruva loss muttern och ta ut
domkraften och veven.


1.
Vev för borttagning av hjul.

2.
Domkraft.

3.
Bogserögla.
Domkraften och verktygssatsen är
specifika för din bil. Använd dem inte
för andra ändamål.

136
Byta ett hjul

- Öppna locket, som finns på fotsteget, för
att komma åt korgens skruv.

- Skruva loss skruven med veven, så att
korgen sänks ned maximalt.
- Frigör korgen från kroken och placera
reservhjulet nära det hjul som ska bytas
ut.
3. RESERVHJULET



- Du kommer åt reservhjulet bakifrån.

- Öppna bakdörrarna. Du kan tända taklampan för att öka
ljusstyrkan.

137


Byta ett hjul
ÅTGÄRDER
7


4. TILLVÄGAGÅNGSSÄTT


- Placera domkraften i kontakt med den
förutsedda platsen, så nära som möjligt
det hjul som ska bytas.
Se till att domkraftens fot verkligen är i
kontakt med marken och absolut lodrätt
placerad.

- Vik ut domkraften så att hjulet inte
längre är i kontakt med marken.

- Fortsätt att skruva loss hjulet.

- Skruva loss bultarna och demontera
hjulet.

- Ta loss navkapseln genom att dra i den
med hjälp av bogseröglan.

- Lossa hjulbultarna och börja
avskruvningen. Vik ut domkraften först då börjat
avskruvningen av det hjul som ska
bytas och då kilen satts på plats under
det diagonalt motsatta hjulet.

138
Byta ett hjul

- Sänk helt ned bilen genom att vika ihop
domkraften och ta bort den.

- Dra på nytt fast bultarna med veven och
lås fast dem utan våld.

- Sätt tillbaka hjulet som ska repareras i
korgen.
- Fäst åter korgen på kroken och montera
tillbaka korgen med skruven och veven.
Kontrollera att hjulet och korgen är väl
tryckta mot bilens golv.

- Kom ihåg att stänga luckan som finns på
fotsteget.

- Placera hjulkapseln i bilen.
Kryp aldrig in under bilen om den är
upplyft bara med en domkraft.
Använd inte en skruvdragare i stället för
hylsnyckeln.


5. MONTERING AV RESERVHJULET



- Sätt hjulet på plats på navet och börja
iskruvningen för hand.

- Dra först lätt åt bultarna med veven/
hylsnyckeln.
