CITROEN JUMPER MULTISPACE 2014 InstruktionsbÖcker (in Swedish)

39


Förarplats

KLAR
FÖ
R STAR
T
2

När displayen visar " =0
" släpper du upp
knappen; nyckelsymbolen försvinner.
Om du efter detta ingrepp vill koppla
ur batteriet, lås bilen och vänta minst
fem minuter, annars registreras inte
nollställningen.


Nollställning

På en CITROËN-verkstad eller en annan
kvalificerad verkstad utför man nollställning
efter varje service.
Om du utför nollställningen själv gör du så
här:


- slå av tändningen,

- tryck på trippmätarens
nollställningsknapp och håll den intryckt,

- slå på tändningen.
Vägmätaren börjar räkna ned.


Indikering av motoroljenivån

När tändningen slås på visas motoroljenivån
i några sekunder, efter informationen om
service.

Korrekt oljenivå

För lite olja
Om "OIL"
blinkar och
servicelampan tänds,
åtföljt av en ljudsignal
och ett meddelande på displayen är
oljenivån för låg, vilket kan skada motorn.
Om en kontroll med mätstickan bekräftar att
oljenivån är för låg måste du genast fylla på
olja.

Fel i nivåmätaren
Om "OIL--"
blinkar har
en funktionsstörning
uppstått i nivåmätaren.
Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Nivåkontrollen är tillförlitlig endast
om bilen har stått på plan mark med
avstängd motor i minst 30 minuter.
Manuell mätsticka

A
= max., överskrid aldrig denna
nivå, för mycket olja kan skada
motorn.
Kontakta en CITROËN-verkstad
eller en annan kvalificerad
verkstad.

B
= min., fyll på olja genom att
ta bort påfyllningslocket. Använd
olja anpassad till motortypen.



Knapp för nollställning
av trippmätaren
Tryck på knappen med
tändningen påslagen ända tills
nollorna visas.


Reostat för
instrumentbelysning
När ljusen är tända
trycker du på knappen för
att ändra ljusstyrkan på
instrumentbelysningen. När du når den
lägsta nivån (eller den högsta) släpper du
knappen och trycker på nytt för att öka (eller
minska) ljusstyrkan.
Släpp knappen så fort önskad ljusstyrka
uppnåtts.
Intervallen har passerats
Med motorn igång förblir
nyckelsymbolen tänd tills servicen har
gjorts.
Vid varje påslagning av tändningen
blinkar nyckelsymbolen och den
överskridna körsträckan visas
under några sekunder.

40


Växellådor och ratt

Trampa alltid ned kopplingspedalen helt när
du växlar.
För att undvika att mattan fastnar i
pedalerna:


- se till att mattan är rätt placerad,

- placera aldrig flera mattor på varandra.
Lämna inte kvar handen på växelspakens
knopp medan du kör, även ett lätt tryck på
den kan med tiden slita på komponenterna i
växellådan.

VÄXELLÅDOR OCH RATT


Femväxlad växellåda
Sexväxlad växellåda


Lägga i 5:an eller 6:an

Flytta växelspaken så långt det går åt höger
för att lägga i 5:an eller 6:an ordentligt.


Lägga i backväxeln

I bilar med sexväxlad växellåda ska du lyfta upp
kragen under växelspakens knopp, för att lägga
i backväxeln.
Lägg aldrig i backväxeln innan bilen stannat helt.
Rörelsen skall utföras långsamt för att begränsa
eventuellt oljud vid iläggning av backväxeln.

41


Växellådor och ratt

KLAR
FÖ
R STAR
T
2
VÄXLINGSINDIKATOR


Det här systemet kan bidra till
minskad bränsleförbrukning genom att
rekommendera dig att växla upp.
I bilar med en EGS-växellåda är systemet
bara aktivt i det manuella funktionsläget.
Beroende på körsituation och bilens
utrustning, kan systemet rekommendera dig
att hoppa över en eller flera växlar. Du kan
följa denna rekommendation utan att gå via
de mellanliggande växellägena.
När denna kontrollampa tänds
indikerar det att föraren kan växla
upp.
I bilar med manuell växellåda kan
pilen åtföljas av en indikering om den
rekommenderade växeln.
Systemet anpassar
växlingsrekommendationerna med hänsyn
till körförhållandena (backe, last etc.)
och förarens kommandon (trampar på
gaspedalen, bromsar etc.).

Systemet rekommenderar inte under några
omständigheter att du ska lägga i ettan,
backväxeln eller växla ned.
Du väljer själv om du ska följa
rekommendationerna eller inte. Det är
vägens beskaffenhet, trafiktätheten och
säkerheten som avgör vilken växel som
är lämpligast i varje situation. Det är
alltså föraren som avgör om systemets
rekommendationer ska följas eller inte.
Funktionen kan inte kopplas ur.

42


Växellådor och ratt

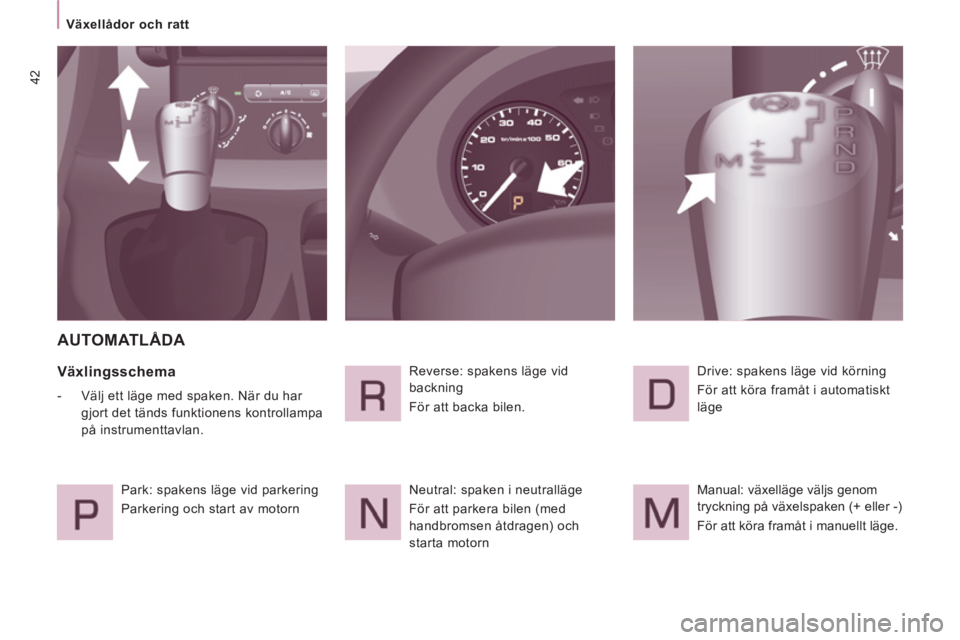

AUTOMATLÅDA


Växlingsschema



- Välj ett läge med spaken. När du har
gjort det tänds funktionens kontrollampa
på instrumenttavlan.
Park: spakens läge vid parkering
Parkering och start av motorn Reverse: spakens läge vid
backning
För att backa bilen.
Neutral: spaken i neutralläge
För att parkera bilen (med
handbromsen åtdragen) och
starta motorn Drive: spakens läge vid körning
För att köra framåt i automatiskt
läge
Manual: växelläge väljs genom
tryckning på växelspaken (+ eller -)
För att köra framåt i manuellt läge.

43


Växellådor och ratt

KLAR
FÖ
R STAR
T
2


Start av bilen

Start av bilen från läge P
med motorn i
gång.
För att uppnå maximal acceleration
utan att röra spaken, trycker du ned
gaspedalen förbi motståndspunkten
(Kick down). Växellådan växlar ned
automatiskt eller håller den valda växeln tills
motorn når maximalt varvtal.
I nedförsbacke växlar växellådan ned
automatiskt, för att motorbromsen ska
fungera effektivt och accelerationsförmågan
vara god.
Släpper du upp gaspedalen snabbt växlar
växellådan av säkerhetsskäl inte upp.
Har du stannat med växelspaken i
läge D
(drive) aktiveras ett system som
begränsar vibrationerna när du trycker på
bromspedalen.
- släpp sedan gradvis upp
bromspedalen så börjar bilen
dra.


- tryck ned bromspedalen för
att lämna läge P
,

- välj läge R
eller D
,

- släpp sedan gradvis upp
bromspedalen så börjar bilen
dra.
Du kan även starta från läge N
.



- lossa
parkeringsbromsen
med foten på bromsen,

- välj läge R
, D
eller M,



- Välj läge D
. Växellådan väljer alltid den hastighet som är
bäst anpassad till följande parametrar:


- körstil,

- underlag,

- last.
Växellådan är då i självanpassat läge, och
du behöver inte göra något.

Backning



- Välj läge R
med bilen
stillastående och motorn på
tomgång.



Stanna bilen, starta motorn



- Välj läge P
för att stanna
bilen
eller starta motorn
,
antingen med åtdragen eller
uppsläppt parkeringsbroms.
Om spaken är i läge P
och det uppstår
fel i batteriet går det inte att ändra
växelläge.


- Du kan även välja läge N
för att parkera
eller starta
motorn
med åtdragen
parkeringsbroms.
Om du av misstag väljer läge N
när
bilen rullar, låter du motorn varva ned
innan du väljer läge D
för att accelerera.

44


Växellådor och ratt



Manuellt läge

Manuell växling med impulsaktivering.


- Välj läge M
med spaken.

- Tryck spaken mot (+) för att växla upp,
från 1 till 6.

- Tryck spaken mot (-) för att växla ner.
I manuellt läge sker växelbyte endast
om bilens hastighet och motorns
varvtal tillåter det, i övriga fall tillämpas
automatfunktionens principer tillfälligt.
Vid stopp eller mycket låg hastighet väljer
växellådan automatiskt växel 1.
Du kan när som helst växla från läge D
(automatiskt läge) till läge M
(manuellt
läge).

Rätt användning

Välj inte läge N
när bilen rullar.
Välj endast läge P
eller R
om bilen står
stilla.
Övergå inte från ett läge till ett annat för att
optimera bromsningen på hal väg.
Växellådan kan skadas under följande
omständigheter:


- om du trycker på gas- och bromspedal
samtidigt

- om du tvingar spaken från P
till ett annat
läge vid batterifel
När motorn går på tomgång med uppsläppta
bromsar i läge R
, D
eller M
rör sig bilen,
även om gaspedalen inte är nedtryckt.

Lämna därför inte barn i bilen utan tillsyn
när motorn är i gång
.


Funktionsstörningar

Alla funktionsstörningar signaleras med en
ljudsignal, skärmmeddelandet "Automatic
gear fault" (Fel i automatlådan)
.
Växellådan går då in i nödläge (blockeras
på 3:an). Du kan känna en kraftig stöt
vid övergång från P
till R
och från N
till R
(stöten skadar inte växellådan).
Överskrid inte 100 km/t (eller lokala
hastighetsbegränsningar).
Kontakta omgående CITROËN eller en
annan kvalificerad verkstad.

45


Starta och stänga av

KLAR
FÖ
R STAR
T
2
START OCH STOPP


Nyckel

Låt inte nyckeln komma i kontakt med fett,
damm, regn eller en fuktig omgivning.
Ett tungt föremål som fästs på nyckeln
(nyckelring) och som tynger på
nyckeln i tändlåset kan förorsaka en
funktionsstörning.
Läge Start.
Startmotorn är inkopplad, motorn är igång,
släpp nyckeln.

Läge STOP:
rattlås.
Tändningen är frånslagen. Vrid ratten tills
ratten låses. Ta ut nyckeln.

Rätt användning: starta

Om den tänds, betyder det att en
öppning inte är ordentligt stängd,
kontrollera vilken!

Kontrollampa för förvärmning
av dieselmotor
Om temperaturen är tillräcklig
tänds kontrollampan mindre än
en sekund, du kan starta utan
dröjsmål.
I kallt väder bör du vänta tills denna lampa
släckts och sedan aktivera startmotorn (läge
Start) ända tills motorn startar.



Rätt användning: stanna


Behandla motorn och växellådan skonsamt
Låt motorn vara igång några sekunder
innan du slår ifrån tändningen, så att
turbokompressorn (dieselmotor) får tid att
sakta in.
Ge inte gas vid frånslagning av tändningen.
Ingen växel behöver läggas i efter att man
parkerat bilen.


Tillbehörsläge.
Vrid lätt på ratten och vrid om nyckeln, utan
att använda för mycket kraft, så rattlåset
frigörs. I detta läge fungerar vissa tillbehör.
Kontrollampa för öppning

INSTÄLLNING AV RATTEN I
HÖJD- OCH DJUPLED
Med bilen stillastående, lås upp ratten
genom att föra reglaget nedåt.
Justera rattens läge och lås den genom att
föra reglaget helt upp igen.

46


Reglage vid ratten


Omkoppling halvljus/helljus
För omkoppling dra spaken mot dig. Belysning med automatisk tändning
Om bilen är utrustad med en
ljussensor. Släckta ljus
Halvljus (grön)
Helljus (blå)
BELYSNINGSREGLAGE
REGLAGE VID RATTEN

Parkeringsljus

Glömd belysning
Vid frånslagen tändning hörs en ljudsignal
när förardörren öppnas, om du har glömt att
släcka ljusen.



KÖRRIKTNINGSVISARE (blinkers)


Vänster
: tryck nedåt förbi
motståndspunkten.

Höger
: tryck uppåt förbi
motståndspunkten.
Belysning fram och bak

Vrid ring A
för att välja.
Kontrollen genom kontrollamporna
på instrumenttavlan behandlas under
rubriken 2, avsnittet "Förarplats".

47
Reglage vid ratten

ERGONOMI OCH KOMFOR
T
3

Dimstrålkastare (grön)
och dimbakljus (gul,
2 vridningar av ringen
framåt).
Vrid ringen två gånger bakåt i följd
för att släcka dimbakljusen och
dimstrålkastarna.
Vid klart väder eller regn, på dagen
eller på natten är det förbjudet att
tända dimbakljusen, eftersom de bländar.
Glöm inte att släcka dem så fort de inte
längre är nödvändiga.
Vid automatisk tändning av belysningen
släcks dimbakljusen, men dimstrålkastarna
förblir tända. Halvljusautomatik

Beroende på försäljningslandet kan bilen
vara utrustad med halvljusautomatik. I så fall
tänds halvljusen då bilen startas.
Förarplatsens belysning
(instrumenttavla, display,
manöverpanel för luftkonditionering, …)
tänds inte, utom vid övergång till automatisk
tändning av belysningen eller vid manuell
tändning av belysningen.
Dimstrålkastare och dimbakljus
Vrid ringen B
framåt för tändning och
bakåt för släckning. Läget visualiseras av
kontrollampan på instrumenttavlan.
De fungerar med parkeringsljusen och
halvljusen.
Dimstrålkastare (grön, 1 vridning
av ringen framåt). Denna kontrollampa tänds på
instrumenttavlan.

48


Reglage vid ratten

Automatisk tändning av ljuset

Aktivering
Vrid ringen till läget AUTO
. Då funktionen
aktiveras visas ett meddelande på
displayen.

Om ljussensorn inte fungerar normalt
tänds belysningen åtföljd av servicelampan,
en ljudsignal och ett meddelande på
skärmen.
Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.

STRÅLKASTARINSTÄLLNING

Strålkastarna måste ställas in så att de
motsvarar bilens aktuella lastning.

0
- 1 eller 2 personer på framstolarna.

1
- 5 personer.

2
- 6 till 9 personer.

3
- Föraren + max tillåten last.
Täck inte över ljussensorn som finns
på vindrutan, bakom backspegeln.
Den används för automatisk tändning av
belysningen och för automatisk torkning. Parkerings- och halvljusen
tänds automatiskt vid
svag ljusstyrka och när
vindrutetorkarna aktiveras.
De släcks så fort ljusstyrkan åter blir
tillräcklig eller vindrutetorkarna stängs av.
Denna funktion är inte kompatibel med
halvljusautomatik.
Bortkoppling
Vrid ringen antingen framåt eller bakåt.
Då funktionen kopplas bort visas ett
meddelande på displayen.
Funktionen kopplas bort tillfälligt när du
använder det manuella belysningsreglaget.

Strålkastarinställningens utgångsläge är 0.

Vid dimma eller snöväder kan
ljussensorn detektera att ljusstyrkan
är tillräcklig. Följaktligen tänds belysningen
inte automatiskt. Vid behov måste du tända
halvljusen manuellt.


Utlandsresor
För att köra bilen i ett land där man
kör på andra sidan av vägen jämfört med
din bils försäljningsland måste du ändra
inställningen av halvljusen för att inte blända
mötande bilister.
Kontakta CITROËN eller en annan
kvalificerad verkstad.
